BRUKSANVISNING XT460 ZEBRA

Strømforsyning, adaptere og bakkeoplader 8

Tale og overvågning 11

Strømforsyning, adaptere og bakkeoplader

Bemerk: Du kan hare alle aktivitet pa den valgte kanal ved at trykke kort pa SB1-knappen for at saette CTCSS/DPL-koden til 0. Denne Funktion kaldes "CTCSS/DPL Defeat (squelch er indstillet til STILLE)".

knap PTT, SB1 og SB2, smtidig med at der taendes for

rengøringsoplosninger

Slapa/stanga av radion. 11

Justera volymen 11

Lasa av skärmen. 11

Välja kanal. 11

Sikkerhetsinformasjon for

BATTERIER og ladere. 3

Retningslinjer for sikker bruk. 3

Oversikt over radioen 4

Batterier og ladere. 7

Sette inn litiumionbatteriet. 7

Ta ut litiumionbatteriet. 7

Hylster. 7

Strømforsyning, adaptere og lader med holder .8

Lade via lader for enkel enchet med holder .9

Lade et standardbatteri 9

LED-indikatorer for lader for enkel enchet med holder 10

Komme i gang 11

Snakke og overvåke 11

Motta et anrop 12

Talerekkevidde. 12

Tilbakestille til standardinnstlinger 14

PROGRAMMERINGS-FUNKSJONER 15

Bruk og vedlikehold. 17

SIKKERHET

PRODUKTSIKKERHET OG RF-EKSPONERINGSSAMSVAR

Obs!

För du tar i bruk dette produkt, má du lese braksanvisningen og informasjonen om RF-energi, som du finner i heftet om Produktsikkerhet og RF-eksponering som fulgte med radioen.

OBS!

Radioen er begrenset til arbeidsrelatert bruk i henhold til ICNIRP-/FCC-kravene for RF-energieksponering.

Du finner en liste over Motorola-godkjente antenner, batterier og annet tilbehør på falgende nettsted:

http://www.motorolasolutions.com

SIKKERHETSINFORMASJON FORBATTERIER OG LADERE

Dette dokumentet inneholder viktige sikkerhets- og brukerinstruksjoner. Les disse instruksjonene nøye, og ta vare på dem for senere bruk.

För du tar i bruk batteriladeren, mä du lese alle instruksjoner og advarsler pa

laderen,
- batteriet og
radioen der batteriet brukes

1. For à redusere faren for personskade ma du bare lade oppladbare Motorola-godkjente batterier. Andre batterier kan eksplodere og forårsake personskade og skade på eiendom.
2. Bruk av tilbehør som ikke anbefales av Motorola, kan medføre fare for brann, elektrisk støt eller annen personskade.
3. Dra i strompluggen, seks ledningen, nár du skal koble fra laderen, slik at du unngar skade pa pluggen og ledningen.
4. Skjeteledning bør ikke brukes medindre det er absolutnødvendig.Bruk av feil skjeteledning kan medfrole risiko forbrann og elektrisk stot.Hvis en skjeteledning ma brukes,ma du pase at ledningerstorrelse er 18 AWG for lengder opptil 2,0 m (6,5 fot),og 16 AWG for lengder opptil 3,0 m (9,8 fot).

5. For à redusere risikoen for brann, elektrisk støt aller annen personskade ma du ikke bruke laderen hvis den er ødelagt eller skadet på noen mæte. Ta den til en kvalifisert Motorola-servicerepresentant.

6. Laderen på ikke demonteres – den kan ikke repareres, ogreservedeler er ikke tilgengelige. Demontering av laderenkan medfrolefareforelektriskstøtellerbrann.

7. For à redusere faren for elektrisk stôt ma du koble laderen fra strømuttaket for vedlikehold aller rengjöring.

RETNINGSLINJER FOR SIKKER BRUK

• Slá av radioen mens batteriet lades.
• Laderen er ikke egnet for utendørs bruk. Den må bare brukes på tørre steder og under tørre værforhold.
  Laderen ma kobles til en riktig sikret og tilkoblet strømforsyning med riktig spanning (som angitt på produitet).
  Koble laderen fra linjespenningen ved a trekke ut strømpluggen.
• Stikkontakten som utstyret er koblet til, ma vare nær oglett tilgengelig.
• Maksimal romtemperatur rundt stromforsyningsutstyret ma ikke overstige 40^ (104°F).
• Pass på at ledningen er plassert sik at ingen trakker på den eller snubler i den, og sik at den ikke utsettes for vann, skader eller belastning.

OVERSIKT OVER RADIOEN

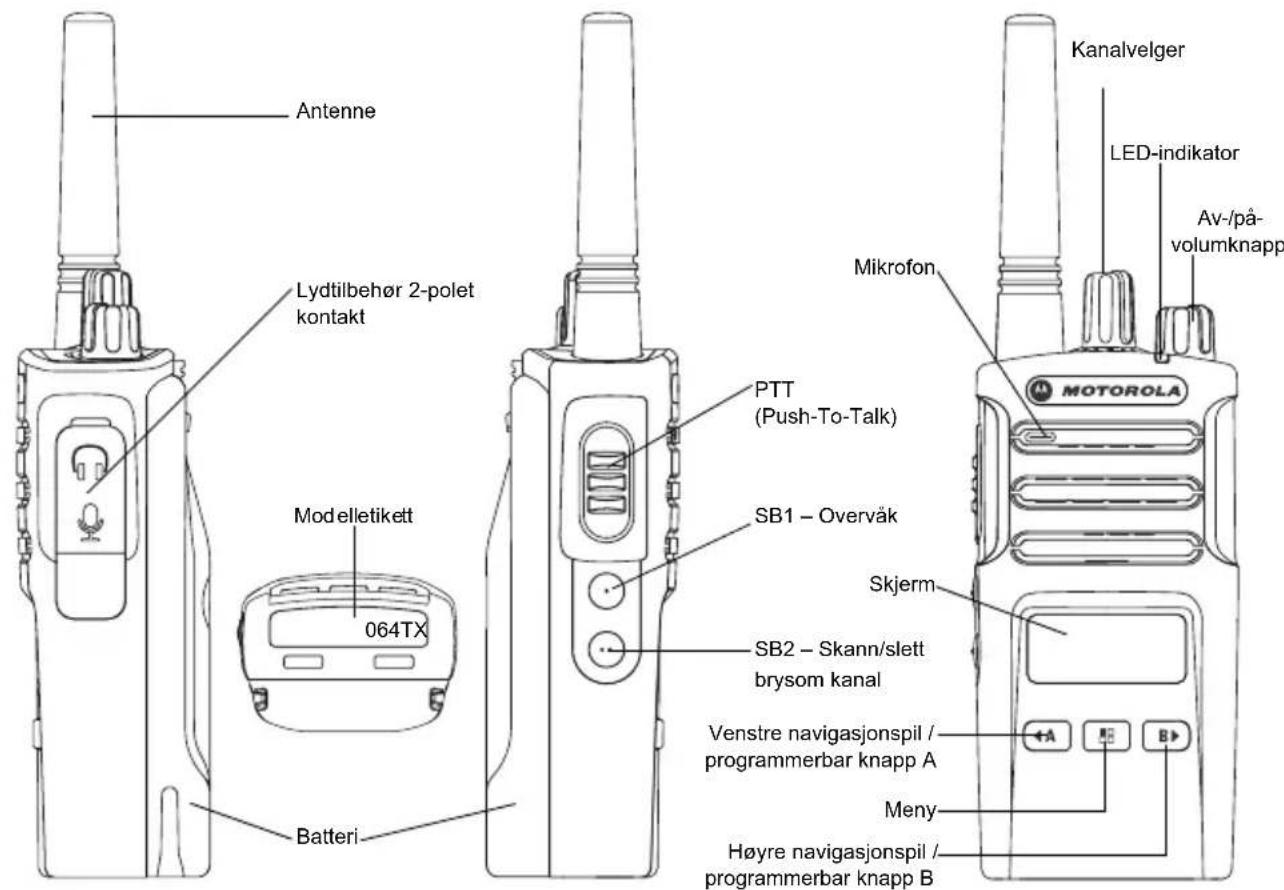

KOMPONENTER PÄ RADIOEN

Av-/på-/volumknapp

Brukes til á slà radioen av ellr pá og justere radioens volum.

Mikrofon

Brukes til a koble til kompatibelt lydttilbehør.

Modelletikett

Angi radiomodell.

LED-indikator

Viser batteristatus, oppstartsstatus, radioanropsinformasjon og skannestatus.

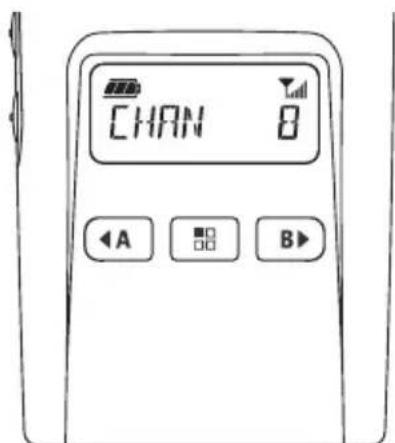

Knapper foran

Gir tilgang til oppsett av funksjoner som VOX-/iVOX-niväer osv.

Med donne knappen kan du ogsa bla gjennom alle funksjonene nár du er i programmeringsmodus.

Standard forhandsinnstilling er kanal 1.

Kan brukes til a velge niva aller veksle mellom alternativer for menyfunksjoner.

Knappen er som standard satt til a generere gjeldende programmerte anropstone.

B

• Programmerbar knapp

Kan brukes til a velge niva aller veksle mellom alternativer for menyfunksjoner.

Knappen er som standard satt til baklysmodus.

Merk: Et kort trykk pa en programmerbar knapp (A aller B) bytter til den forhandsinnstille radiokanalen, og du horer en sprakelyd. Du kan tilordne forskjellige funksjoner til disse knappene via CPS, for eksempel tidsavbrudd for bakgrunnsbelynsning, stovspere, skanning/sletting av brysom kanal, overvaking og anropstoner. Se "Aktivere programmeringsmodus" pa side 15 og "CPS (Computer Programming Software)" pa side 15 his du vil laere mer om hvordan du programmerer disse knappene.

Sidekninger

Trykk pa og hold nede donne knappen for a snake, og slipp den for a lytte.

• Sideknapp 1 (SB1)

Sideknapp 1 er en generell knapp som kan konfigurereres med CPS. Knappen er som standard satt til overvåkingsmodus.

• Sideknapp 2 (SB2)

Sideknapp 2 er en generell knapp som kan konfigureres med CPS. Knappen er som standard satt til modus for a skanne/slette brysom kanal.

BATTERIER OG LADERE

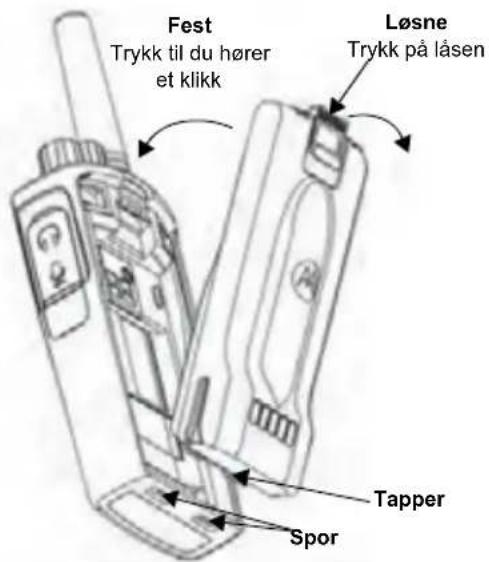

Sette inn litiumbonbatteriet

1. Slä av radioen.
2. La Motorola-logoen på batteripakken vende opp, og sett inn tappene nederst på batteriet i sporene på undersiden av radioen.
3. Trykk batteriet ned mot radioen med toppen forst til du hører et klikk.

Ta ut litiumbonbatteriet

1. Slå av radioen.
2. Trykk ned batterilasen, og hold den nede mens du tar ut batteriet.
3. Trekk batteriet bort fra radioen.

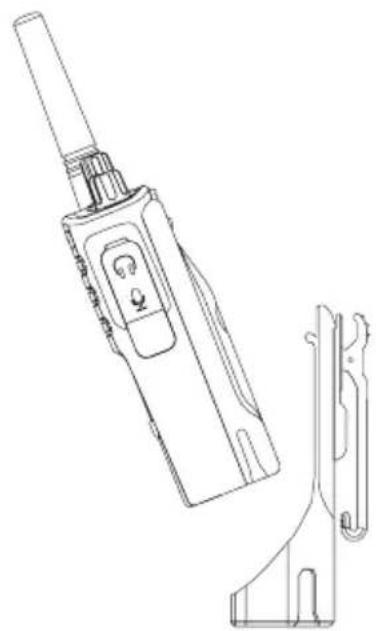

Hylster

XT420 og XT460 leveres med hylster i stedet for belteklemme, sik at de er lettere a bare.

Ström Forsyning, adaptere og lader med holder

Lader med holder

Stromforsyning

Radioen leveres med lader med holder, strømforsyning (også kalt transformator) og adaptere.

Stromforsyningen passer til alle adapterne som følger med radiopakken.

Hvilken adapter du skal installere, er avhengig av hvor du befinner deg.

Merk: Adapteren som vises pa disse bildene, er bare til illustrasjon. Adapteren du skal installere, kan se annerledes ut.

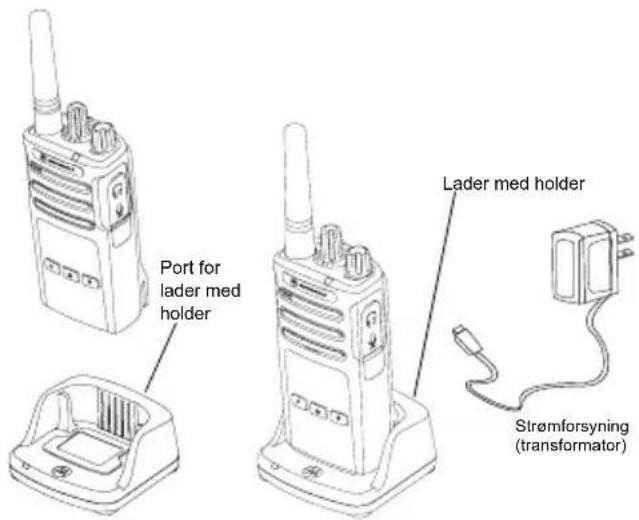

Lade via lader for enkel enchet med holder

1. Legg laderen pa et flatt underlag.
2. Sett inn stromforsyningskontakten i porten på sideren av laderen.
3. Plugg AC-adapteren inn i et strømuttak.
4. Plasser radioen med fronten ned i laderen, som vist pa bildet.

Merk: Nár du lader et batteri som er tilkoblet en radio, má du slá av radioen for a sikre full lading. Se "Retningslinjer for sikker bru" pá side 3 for mer informasjon.

Lade et standardbatteri

Laderen for enkel enchet med holder er laget for a lade batteriet (med radioen eller med radio og hylster pa) eller et frittstaende batteri.

Tabell 1: Motorola-automiserte batterier

Delenummer Beskrivelse
PMNN4434_R Standard lithiumbatteri
PMNN4453_R	Lithiumbatteri med hoy kapasitet

LED-indikatorer for lader for enkel enchet med holder

Tabell 2: LED-indicator for laderen

Status LED-status Commentarer
Strøm på Grønn i ca. 1 sek
Lader Kontinuerlig rød
Lading fertig Kontinuerlig grøn
Batterifeil (*) Rød blinking, rask
Venter på lading (**) Gul blinking, sakte
Batterinivåstatus	Rød blinking, 1 gang Lavt batteri
	Gul blinking, 2 ganger Middels ladet batteri
	Grønn blinking, 3 ganger Ladet batteri

() Dette problemet kan vanligvis loses ved a ta ut batteripakken og sette den inn igjen.
(^*) Batteritemperaturen er for hoy ellr for lav, ellr det brukes feil strmspenning.

Hvis det er INGEN LED-indikasjon:

1. Kontroller om radioen, aller radioen med batteri, er satt inn riktig.
2. Pase at stromforsyningskabelen er plugget godt inn i ladekontakten.
3. Kontroller at batteriet som brukes sammen med radioen, er angitt i Tabell 1.

KOMME I GANG

Se "Komponenter på radioen" på side 4 iBrukerhandboken for følgende forklaringer.

SLA RADIOEN AV/PA

Slá pá radioen ved á dreie av-/pá-/volumknappen med klokken. Radioen spiller ett av følgende:

• oppstartstone og kanalnummerannonsering
• batterinivá og kanalnummerannonsering
• lydlo (toner deaktivert)

LED-lyset blinker rdt et oyeblikk.

Slá av radioen ved à dreie av-/pá-/volumknappen mot klokken til du hörer et klikk og LED-indikatoren slás av.

JUSTERE VOLUM

Drei av-/pá-/volumknappen med klokken for á skru opp lyden, eller mot klokken for á dempe lyden.

Merk: Ikke hold radioen for nær Øret nár lyden er høy, eller nár du justerer volumet.

LESE PÅ SKJERMEN

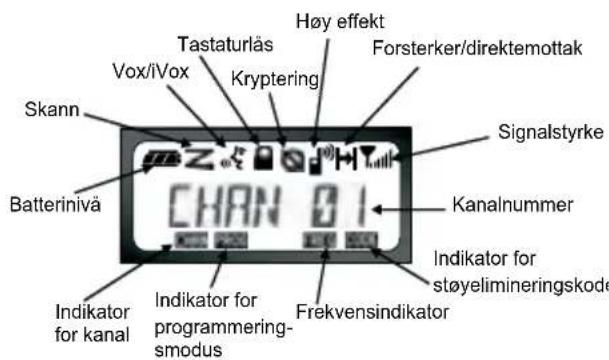

Merk: Radioskjermen som vises her, er bare tatt med for a angi konplasseringer. Hver radioskjerm kan ha forskjellig innhold (kanal og kode), avhengig av hvilke forhandprogrammerte standardverdier og funksjoner som er tilgengelige for modellen ell regionen. Nar du trykker pa en knapp, unntatt PTT-knappen, slas bakgrunnsbelysningen pa.

VELGE KANAL

Bruk kanalvelgeren for a fã tilgang til en bestemt kanal.
När du slår pa radioen eller bytter kanal, bekreftes kanalnummeret ved hjelp av taleannonsering.

Programmer hver kanal for seg. Hver kanal har sin egen frekvens og støyelimineringskode og sine egne skanneinnstillinger.

SNAKKE OG OVERVAKE

Det er viktig at du overvaker trofikken for sending for a unnga a "snakke over" noen som allerede er i ferd med a sende.

Det gjør du ved Å trykke på og holde nede SB1(*)-knappen for Å fã tilgang til kanaltrafikken. Hvis det ikke er noen aktivitet, hører du en "statisk" lyd. Trykk på SB1-knappen igjen nãr du er fertig. Nãr kanalen er tom for trafikk, fortsetter du anropet ved Å trykke på PTT-knappen. Nãr du sender, lyser radioens LED-indikator kontinuerlig rødt.

Merk: Hvis du vil lytte til all aktivitet pa en kanal, trykker du kort pa SB1-knappen for a sette CTCSS-/DPL-koden til 0. Denne funksjonen kalles CTCSS/DPL Defeat (stysperren er satt til STILLE).

(*) Dette forutsetter at SB1-knappen ikke er programmert for en annen modus.

MOTTA ET ANROP

1. Velg kanal ved a dreie kanalvelgeren til dukommen til onsket kanal.
2. Pass pa at PTT-knappen ikke er trykt inn, og lyttetter taleaktivitet.
3. LED-indikatoren blinker rødt mens radioen mottar anropet.
4. Besvar anropet ved ð holde radioen vertikalt 2,5-5 cm fra munnen. Trykk pa PTT-knappen for ð snakeke, og slipp knappen for ð lytte.

Merk: Vær oppmerksom pa at LED-indikatoren lyser rodt heletiden nr radioen mottar eller sender.

TALEREKKEVIDDE

Radioene i XT-serien er utformet for a gi best mulig ytelse ogrekkevidde i felten.Vi anbefaler at du icke bruker radioer naermere enn 1,5 meter fra hverandre, dette for a unnga forstyrelser.Dekning for XT460 er 16 250 kvadratmeter, 13 etasjer og 9 km pa flate omrader.

Talerekkevdden avhenger av terrenget. Den pävirkes av konkrete strukturer og tett bladverk og ved bruk av radioer innendørs aller i kjoretøyer. Optimal rekkevidde oppnas i flate, äpne omrader med en dekning pa optil 9 kilometer. Rekkevdden er middels när det er bygninger og træi veien. Rekkevdden er minimal när tett bladverk og fjell hindrer kommunikasjonsbanen. For a etablere god toveiskommunikasjon ma kodene for kanal, frekvens og interferensliminering vare de samme pa begge radioene. Dette er avhengig av den lagrede profilen som er forhandprogrammert pa radioen:

1. Kanal: gjeldende radiokanal, avhengig av radiomodell.
2. Frekvens: frekvensen radioen bruker til a sende/motta.
3. Stoyelimineringskode: disse kodene bidrar til a redusere forstyrelser ved hjelp av et utvalg kodekombinasjoner.
4. Krypteringskode: koder som fãr sendinger til a hores fordreide ut for alle som lytter og ikke bruker den spesifikke koden.
5. Bändbredde: noen frekvenser har valgbart kanalinterval, som må samsvare med andre radioer for at lydkvaliteten skal��e optimal.

Merk: Redigering av kanalalias gjelder bare for modeller med skjerm

Tilbakestille til standardinnstillinger

Tilbkestilling til standardinnstlinger gjenoppretter alle radiofunksjonene til opprinnelige fabrikinnstlinger. Hvis du vil gjore dette, trykker du på PTT-, SB1- og SB2-knappen samtidig mens du slar på radioen, og holder dem nede til du horer en hoy sprakelyd.

PROGRAMMERINGS-FUNKSJONER

Aktivereprogrammeringsmodus

Programmeringsmodus er en spesiell radiomodus som gjør at du kan programmere grunnleggende funksjoner ved hjelp av radioens panelprogrammering.

Du aktiverer programmeringsmodus ved a trykke pa og holde nede PTT- og SB1-knappen samtidig i 3 sekunder mens du slar pa radioen. Du horer enunik tone som angir at radioen er i programmeringsmodus. Radioens LED-indikator blinker gront.

Merk: Standard programmeringsmodus er "Inaktiv".

Radioene i XT-serial kan programmeres ved hjelp av CPS. CPS kan lastinges ned gratis fra www.motorolasolutions.com.

Med CPS kan du programme frekvenser, PL-/DPL-koder og andre funksjoner, som direkte frekvensangivelse, forsterker/direktemottak, valg, tidtaker for tidsavbrudd, effektvalg, valg av batteritype, skanneliste, anropstoner, kryptering, støysperre osv.

CPS er et svært nyttig verktøy som kan lase frontpanelprogrammeringen eller begrense radiofunksjonene som kan endres (slik at du unngår Å slette forhändsinstilte radioverdier ved et uhell).

Den tilforer ogsa sikkerhet ved a gi deg mulighet til a angi et passord for adminiasjon av radioprofil. Se funksjonssammendraget bakerst i brukerhandboken hvis du vil ha mer informasjon.

Se CPS-CD-en for detailjert informasjon om CPS.

BRUK OG VEDLIKEHOLD

Bruk en myk, faktig klut til ä rengjore utvendig
