Sikkerhetsinformasjon for

BATTERIER og ladere. 3

Retningslinjer for sikker bruk. 3

Oversikt over radioen 4

Batterier og ladere. 6

Sette inn litiumionbatteriet. 6

Ta ut litiumionbatteriet. 6

Hylster. 6

Ström Forsyning, adaptere og lader med holder . . . .7

Lade via lader for enkel enchet med holder .8

Lade et standardbatteri 8

LED-indikatorer for lader for enkel enchet med holder 9

Komme i gang 10

Snakke og overvåke 10

Motta et anrop 10

Talerekkevidde 11

Tilbakestille til standardinnstlinger 13

PROGRAMMERINGS

FUNKSJONER 14

Programmeringsmodus 14

Bruk og vedlikehold. 16

SIKKERHET

Radioen er begrenset til arbeidsrelatert bruk i henhold til ICNIRP-/FCC-kravene for RF-energieksponering.

Du finner en liste over Motorola-godkjente antenner, batterier og annet tilbehør pa følgende nettsted:

http://www.motorolasolutions.com

SIKKERHETSINFORMASJON FORBATTERIER OG LADERE

Dette dokumentet inneholder viktige sikkerhets- og brukerinstruksjoner. Les disse instruksjonene nøye, og ta varé på dem for senere bruk.

För du tar i bruk batteriladeren, mà du lese alle instruksjoner og advarsler pa

laderen,
- batterietog

• radioen der batteriet brukes

• For à redusere faren for personskade mà du bare lade oppladbare Motorola-godkjente batterier. Andre batterier kan eksplodere og forársake personskade og skade på eiendom.

• Bruk av tilbehør som ikke anbefales av Motorola, kan medfrolefare for brann, elektrisk støt eller annen personskade.
• Dra i strompluggen,iks ledningen, nar du skal koble fra laderen, slik at du unngar skade pa pluggen og ledningen.
• Skjeteledning bør ikke brukes medindre det er absolutnødvendig.Bruk av feil skjeteledning kan medfere risiko forbrann og elektrisk stot. Hvis en skjeteledning ma brukes, ma du pase at ledningens storrelse er 18 AWG for lengder opptil 2,0 m (6,5 fot), og 16 AWG for lengder opptil 3,0 m (9,8 fot).

• For à redusere risikoen for brann, elektrisk stét aller annen personskade ma du不同程度 bruke laderen hvis den er ødelagt eller skadet på noen mæte. Ta den til en kvalifisert Motorola-servicerepresentant.

• Laderen ma违法犯罪 - den kan/DDre reprees, og reservedeler er ikke tilgengelige. Demontering av laderen kan medfere fare for elektrisk stot erbrann.

• For a redusere faren for elektrisk stot ma du koble laderen fra strummuttaket for vedlikehold aller rengjering.

RETNINGSLINJER FOR SIKKER BRUK

• Slá av radioen mens batteriet lades.
  Laderen er ikke egnet for utendørs bruk. Den ma bare brukes på tørre steder og under tørre værforhold.
  Laderen ma kobles til en riktig sikret og tilkoblet strormforsyning med riktig spenning (som angitt pa produit).
  Koble laderen fra linjespenningen ved a trekke ut strømpluggen.
• Stikkontakten som utstyret er koblet til, ma vare naer oglettigjengelig.
• Maksimal romtemperatur rundt stromforsyningsutstyret mäkke overstige 40^ (104°F).
  Pass pà at ledningen er plassert sik at ingen trakker pà den ell er snubler i den, og sik at den ikke utsettes for vann, skader ell berastning.

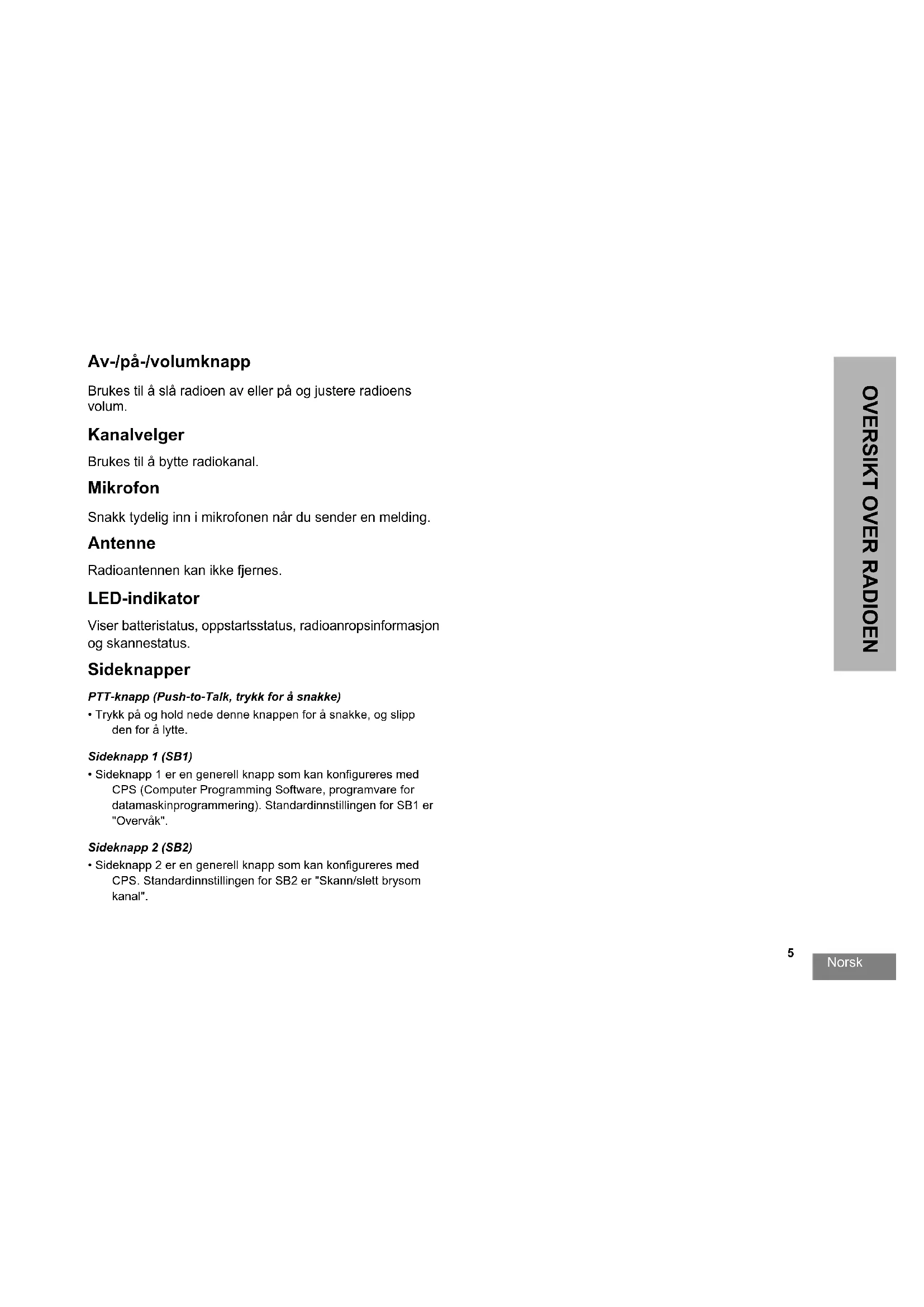

OVERSIKT OVER RADIOEN

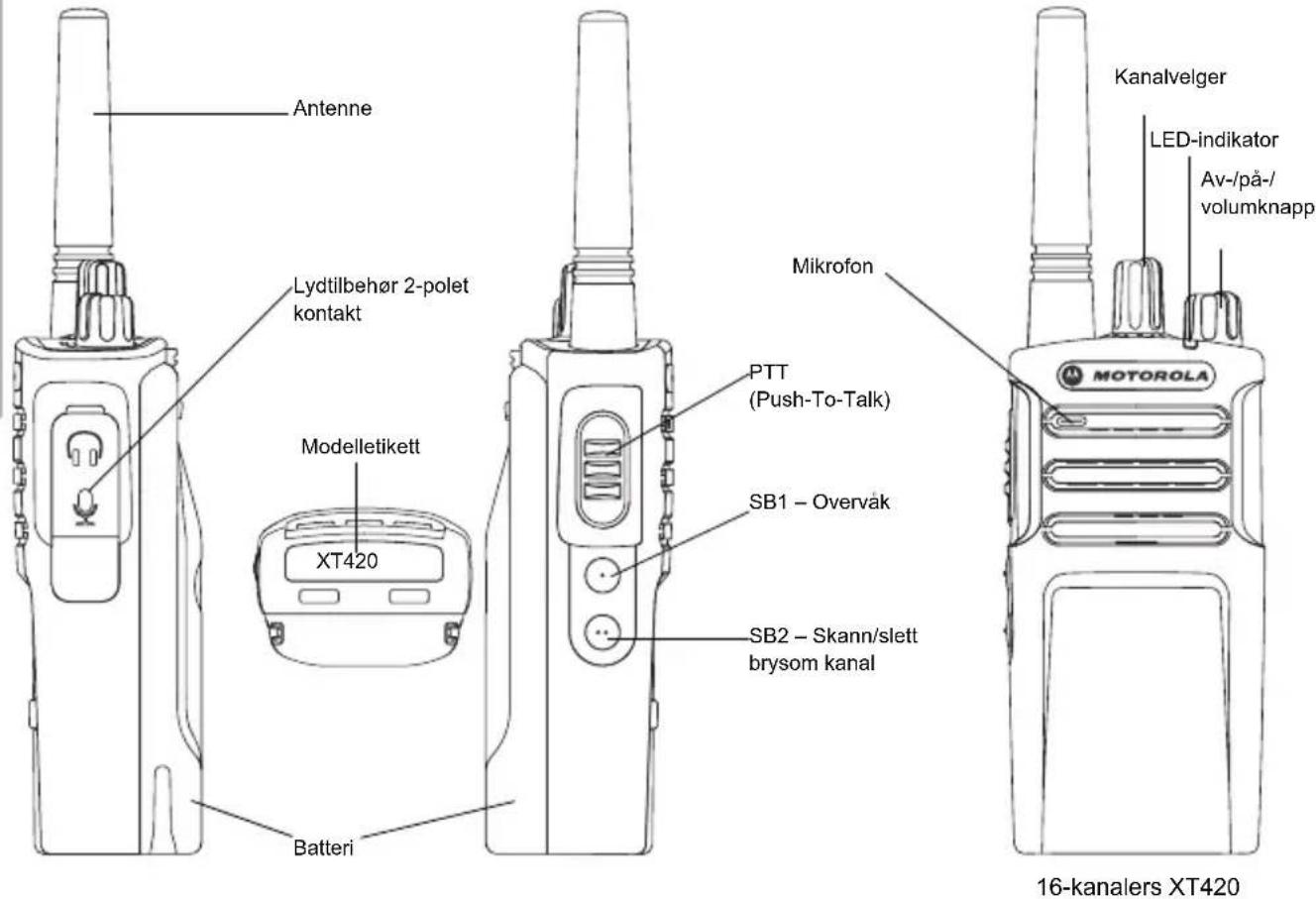

KOMPONENTER PÄ RADIOEN

Av-/på-/volumknapp

Brukes til á slå radioen av ellr pá og justere radioens volum.

Kanalvelger

Brukes til à byeitte radiokanal.

Mikrofon

Snakk tydelig inn i mikrofonen nár du sender en melding.

Antenne

Viser batteristatus, oppstartsstatus, radioanropsinformasjon og skannestatus.

Sideknapper

• Trykk pa og hold nede denen knappen for a snake, og slipp den for a lytte.

Sideknapp 1 (SB1)

• Sideknapp 1 er en generell knapp som kan konfigureres med CPS (Computer Programming Software, programmare for datamaskinprogrammering). Standardinnstillingen for SB1 er "Overvak".

Sideknapp 2 (SB2)

• Sideknapp 2 er en generell knapp som kan konfigureres med CPS. Standardinnstillingen for SB2 er "Skann/slett brysom kanal".

BATTERIER OG LADERE

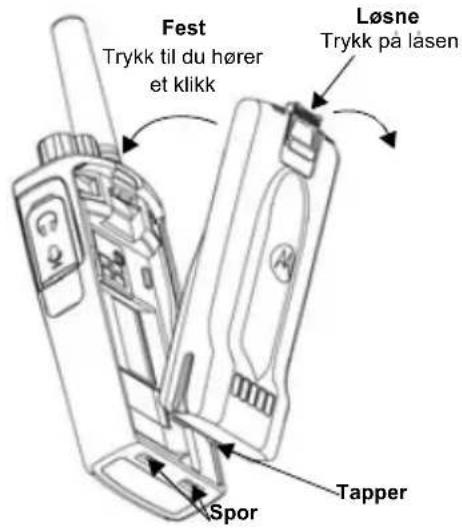

Sette inn litiumbonbatteriet

1. Slå av radioen.
2. La Motorola-logoen på batteripakken vende opp, og sett inn tappene nederst på batteriet i sporene på undersiden av radioen.
3. Trykk batteriet ned mot radioen med toppen forst til du horer et klikk.

Ta ut litiumbonbatteriet

1. Slá av radioen.
2. Trykk ned batterilasen, og hold den nede mens du tar ut batteriet.
3. Trekk batteriet bort fra radioen.

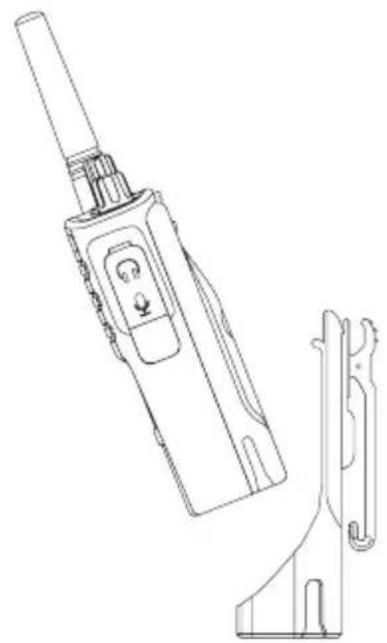

Hylster

XT420 og XT460 leveres med hylster i stedet for belteklemme, slick at de er lettere a bare.

Ström Forsyning, adaptere og lader med holder

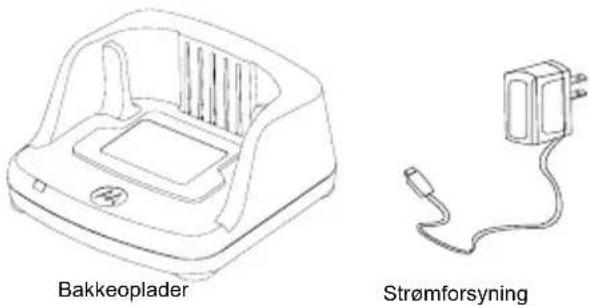

Lader med holder

Radioen leveres med lader med holder, strømforsyning (også kalt transformator) og adaptere.

Ström Forsyningen passer til alle adapterne som følger med radiopakken.

Hvilken adapter du skal installere, er avhengig av hvor du befinner deg.

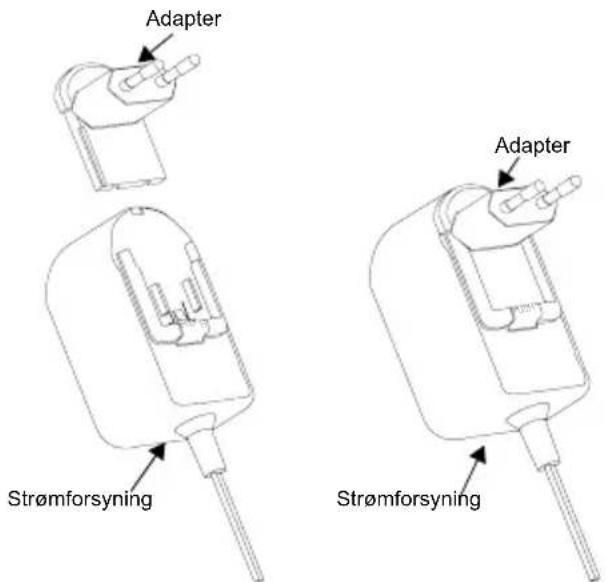

Nár du har funnet ut hvilken adapter som passer til ditt strømuttak, gjør du følgende for a installere den:

• Skyv adaptersporene inn i stromforsyningen til adapteren klikker pa plass.
• Skyv adapteren oppover for a fjerne den.

Merk: Adapteren som vises pappe bildene, er bare til illustrasjon. Adapteren du skal installere, kan se annerledes ut.

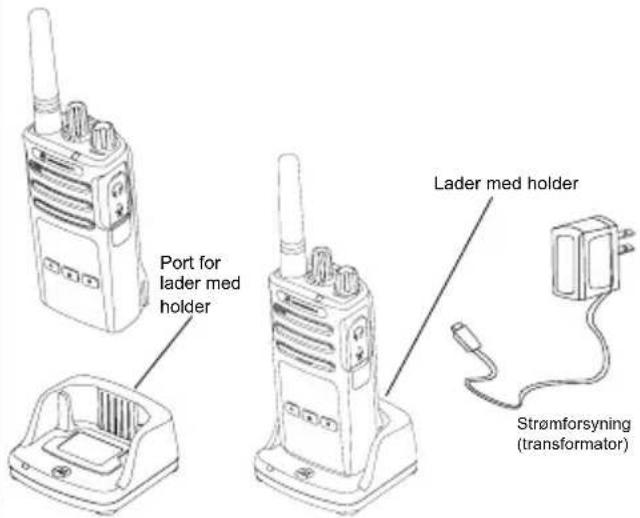

Lade via lader for enkel enchet med holder

1. Legg laderen på et flatt underlag.
2. Sett inn stromforsyningskontakten i porten pa sideran av laderen.
3. Plugg AC-adapteren inn i et strømuttak.
4. Plasser radioen med fronten ned i laderen, som vist pa bildet.

Merk: Nár du lader et batteri som er tilkoblet en radio, ma du slá av radioen for a sikre full lading. Se "Retningslinjer for sikker bruK" pá side 3 for mer informasjon.

Lade et standardbatteri

Laderen for enkel enchet med holder er laget for a lade batteriet (med radioen aller med radio og hylster pa) ellert frittstaende batteri.

Tabell 1: Motorola-authoriserte batterier

Delenummer Beskrivelse
PMNN4434_R Standard litiumionbatteri
PMNN4453_R	Lithiumionbatteri med hoy kapasitet

LED-indikatorer for lader for enkel enchet med holder

Tabell 2: LED-indikator for laderen

Status LED-status Commentarer
Strøm på Grønn i ca. 1 sek
Lader Kontinuerlig rød
Lading fertig Kontinuerlig grønn
Batterceil (*) Rød blinking, rask
Venter på lading (**') Gul blinking, sakte
Batterinivåstatus	Rød blinking, 1 gang Lavt batteri
	Gul blinking, 2 ganger Middels ladet batteri
	Grønn blinking, 3 ganger Ladet batteri

() Dette problemet kan vanligvis loses ved a ta ut batteripakken og sette den inn igjen.
(^*) Batteritertemperaturen er for hoy ellr for lav, ellr det brukes feil stromspenning.

Hvis det er INGEN LED-indikasjon:

1. Kontroller om radioen, aller radioen med batteri, er satt inn riktig.
2. Pase at stromforsyningskabelen er plugget godt inn i ladekontakten.
3. Kontroller at batteriet som brukes sammen med radioen, er angitt i Tabell 1.

KOMME I GANG

Se "Komponenter på radioen" på side 4 i brukerhandboken for fölgende forklaringer.

SLA RADIOEN AV/PA

• oppstartstone og kanalnummerannonsering
  batterinivä og kanalnummerannonsering
• lydløs (toner deaktivert)

LED-lyset blinker rodt et oyeblikk.

Slá av radioen ved à dreie av-/pá-/volumknappen mot klokken til du hörer et klikk og LED-indikatoren slás av.

JUSTERE VOLUM

Drei av-/på-/volumknappen med klokken for a skru opp lyden, aller mot klokken for a dempe lyden.

Programmer hver kanal for seg. Hver kanal har sin egen frekvens og stoyelimineringskode og sine egne skanneinnstillinger.

SNAKKE OG OVERVAKE

Det er viktig at du overvåker trafikken før sending for a unngå 'snakke over" noen som allerede er i ferd med a送去.

Det gjør du ved Å trykke på og holde nede SB1()-knappen 2-3 sekunder for Å fã tilgang til kanaltrafikken. Hvis det ikke er noen aktivitet, hører du en "statisk" lyd. Trykk på SB1-knappen igjen;når du er Ferdig. Når kanalen er tom for trifikk, fortsetter du anropet ved Å trykke på PTT-knappen. Når du sender,blinker radioens LED-indikator rødth vert 3. sekund.
() Dette forutsetter at SB1-knappen ikke er programmert for en annen modus.

MOTTA ET ANROP

1. Velg kanal ved a drie kanalvelgeren til dukommen til onsket kanal.
   2.Pass pa at PTT-kappen ilke er trykt inn, og lytt etter taleaktivitet.
2. LED-indikatoren blinker rodt mens radioen mottar anropet.
3. Besvar anropet ved a holde radioen vertikalt 2,5-5 cm fra munnen. Trykk pa PTT-knappen for a snakeke, og slipp knappen for a lytte.

Merk: Vær oppmerksom på at LED-indikatoren lyser rodt heletiden nr radioen mottar eller sender.

Merk: Hvis du vil lytte til all aktivitet på en kanal, trykker du kort på SB1-knappen for Å sette CTCSS-/DPL-koden til 0. Denne funksjonen kalles CTCSS/DPL Defeat (støysperren er satt til STILLE).

TALEREKKEVIDDE

Radioene i XT-serien er utformet for a gi best mulig ytelse ogrekkevidde i felten.Vi anbefaler at du icke bruker radioer naermere enn 1,5 meter fra hverandre, dette for a unnga forstyrelser.Dekning for XT420 er 16 250 kvadratmeter, 13 etasjer og 9 km pa flate omrader.

Talerekkevidden avhenger av terrenget. Den pavirkes av konkrete strukturer og tett bladverk og ved bruk av radioer innendors erler kjoretyer. Optimal rekkevidde oppnas i flate, apne omrader med en dekning pa optil 9 kilometer. Rekkevidden er middels nar det er bygninger og trær i veien. Rekkevidden er minimal nar tett bladverk og fjell hindrer kommunikasjonsbanen. For a etablere god toveiskommunikasjon ma kodene for kanal, frekvens og interferenseliminering vare de samme pa begge radioene. Dette er avhengig av den lagrede profilen som er forhandspragrammert pa radioen:

1. Kanal: gjeldende radiokanal, avhengig av radiomodell.
2. Frekvens: frekvensen radioen bruker til a sende/motta.
3. Stoyelimineringskode: disse kodene bidrar til ä redusere forstyrelser ved hjelp av et utvalg kodekombinasjoner.
4. Krypteringskode: koder som fãr sendinger til a hores fordreide ut for alle som lytter og ikkeBruker den spesifikke koden.
5. Bändbredde: noen frekvenser har valgbart kanalinterval, som má samsvara med andre radioer for at lydkvaliteten skal vare optimal.

Hvis du vil ha mer informasjon om hvordan du angir frekvenser og CTCSS-/DPL-koder for kanaler, kan du se "Programmeringsmodus" pa side 14.

Merk: Støyelimineringskoder kalles ogss CTCSS-/DPL-koder eller PL-/DPL-koder.

LED-INDIKATORER FOR RADIO

RADIOSTATUS LED-INDIKASJON
Kanal opptatt Kontinuerlig oransje
Klonemodus To oransje pulser
Kloning pagskontinuerlig oransje
Kritisk feil ved oppstart	Ett grønt blink, ett oransje blink, ett grønn blink, som deretter gjentes i 4 sekunder
Lavt batterinivå Oransje puls
Avslång pga. lavt batterinivå Raskt	oransje puls
Monitor LED-indikatoren er av
Oppstart Kontinuerlig rød i 2 sekunder
"Inaktiv" programmeringsmodus/kanalmodus	Grønn puls
Søkemodus Raskt rødt puls
Overføring (Tx) / mottak (RX) Kontinuerlig Rød
Vlg overføring med lav effekt Kontinuerlig oransje
VOX/iVOX-modus Dobbelt rødt pulser

Tilbakestille til standardinnstillinger

Tilbkestilling til standardinnstlinger gjenoppreter alle radiofunksjonene til opprinnelige fabrikinnstlinger. Hvis du vil gøre dette, trykker du på PTT-, SB1- og SB2-knappen samtidig mens du slår på radioen, og holder dem nede til du hører en høy sprakelyd.

PROGRAMMERINGS-FUNKSJONER

Vi anbefaler at du programmerer funksjonene i radioen ved hjelp av CPS-pakken, som inneholder programmeringskabel, CPS og tilbehør.

Programmeringsmodus

Programmeringsmodus er en spesiell radiomodus som gjør at du kan programmere grunnleggende funksjoner ved hjelp av radioens panelprogrammering.

Nárradioen er i programmeringsmodus, kan du lese og.
endre tre funksjoner:

F r e k v e n s e r

Koder (CTCSS/DPL)
- Autoskanning

Med funksjonen for programmeringsfrekvenser kan du velge frekvenser for hver kanal.

Stoyelimineringskoden (CTCSS/DPL) bidrar til a redusere forstyrelser ved hjelp av et utvalg kodekombasjasoner som filtrerer bort statisk lyd, stoy og uanske medinger.

Hvis du vil ha mer informasjon om programmeringsfunksjonene, kan du LASTe ned den fullstendige versjonen av brukerhandboken for XT420/ XT460 fra http://www.motorolasolutions.com.

Den enkleste maten Å programmere aller endre radiofunksjoner på er Å bruke CPS (Computer Programming Software, programvare for datamaskinprogrammering) og CPS-programmeringskabelen.(*)

Med CPS kan du programmere frekvenser, PL-/DPL-koder og andre funksjoner, som tidtaker for tidsavbrudd, skanneliste, anropstoner, kryptering, støysperre osv. CPS er et svært nyttig verktøy som kan låse

frontpanelprogrammeringen aller begrense radiofunksjonene som kan endres (slik at du unngar Å slette forhändsinnilte radioverdier ved et uhell).

Den tilforer ogsa sikkerhet ved a gi deg mulighet til a angi et passord for administrasjon av radioprofil. Se funksjonssammendraget bakerst i brukerhandboken hvis du vil ha mer informasjon.

Merk: Funksjonene skal aktiveres av en autorisert Motorola-forhandler. Kontakt din Motorola-forhandler for naermere informasjon.

Se CPS-CD-en for detaljert informasjon om CPS.

BRUK OG VEDLIKEHOLD

Bruk en myk, fuktig klut til à rengjère utvendig
