BRUKSANVISNING XT420 ZEBRA

Sakerhetsinformation for batterier och laddare. 3

riklinjer for anvandningssakerhet 3

Radiooversikt. 4

Radions delar 4

Ratt for pa/av/volym .5

Kanalvalsratt 5

Mikrofon 5

Antenn. 5

Lysdiod 5

Sidoknappar 5

Batterier och laddare 6

Installera litiumjonbatteriet 6

Ta bort litiumjonbatteriet. .6

Hölster. 6

Stromforsorjning, kontaktadaptrar och laddare med fack 7

Ladda med laddare med fack for en enhet .8

Laddaett standardbatteri 8

Lysdioder for laddare med fack for en entet .9

Komma igang. 10

Tala och overvaka. 10

Ta emot ett anrop 10

Rackvidd 11

Aterstall till fabriksinställningar 13

PROGRAMMERINGS

FUNKTIONER 14

Programmeringslage 14

Anvandning och skötsel 16

SÄKERHET

PRODUKTSÄKERHET OCH ÖVERENSSÄMMELSE MED BESTÄMMELSER OM RF-EXPONERING

Läs användningsinstruktionerna och informationen om RF-energi som finns i brosyren Produktssakerhet och RF-exponering i radions forpackning innan användning avprodukten.

Obs!

Radion ar endast avsedd for yrkesmssig anvandning for att sakerstalla att ICNIRP/FCC:s bestammelser om RF-exponering uppfylls.

Gà till föjande webbplats for en lista über Motorola-godkända antenner, batterier och andra tillbehör:

http://www.motorolasolutions.com

SÄKERHETSINFORMATION FOR BATTERIER OCH LADDARE

Det har dokumentet innehaller viktiga sakerhets- och användningsanvisningar. Läs anvisiningarna noggrant och spara dem För framtida behov.

Innan du anvander batteriladdaren ska du lasa alla anvisningar och all varningsinformation på

• laddaren
• batteriet och

• radion som anvander batteriet

• För att minska risiken für skada sku du endast ladda uppladdningsbara Motorola-auktoriserade batterier. Andra batterier kan explodera, vilket kan leda till personskador eller skador på egendom.

• Om vagan används für andra tillbehör, som inte rekommenderas av Motorola, kan det medfora risk for brand, elstötar eller personskador.
• Minska risken for skador på elkontakten och sladden genom att dra i kontakten snarare an i sladden nar du koplar ur laddaren.

• En fängningssladd bör inte anvandas om det inte ar absolut nödvändigt. Om en olämpig fängningssladd anvands kan det leda till brand eller elstötar. Om en fängningssladd måste anvandas kontrollerar du att sladdstorleken ar 18 AWG für langder upp till 2,0 m och 16 AWG für langder upp till 3,0 m.

• Minska risiken for brand, elstotar och personskador genom att inte anvanda vaggan om den ar skadad pa nagot satt. Ta den till en kvalificerad Motorola-servicerepresentant. Motorola-kundtjänstrepresentant.

• Ta inte isär laddaren. Den kan inte repareras och utbytesdelar finns inte tillgangliga. Om vaggan tas isär medfor det risk for elstotar aller brand.
• Minska risiken for elstötar genom att koppla bort laddaren fran eluttaget innan du rengör eller utfor underhäll av encheten.

RIKTLINJER FÖR ANVÄNDNINGSSÄKERHET

• Stäng av radionár batteriet laddas.
• Laddaren ar inte lámplig für utomhusbruk. Använd den endast under torra forhällanden.
• Anslut endast laddaren till ett sakrat eluttag med ratt spanning (enligt angivelsen pa Produkten).
• Koppla bort laddaren fran strommen genom att dra ur kontakten.
• Utrustningen bør anslutas till ett uttag i narheten, som ar enkelt att komma at.
• Maximal omgivningstemperatur for natadaptern fár inte overstiga 40^ .
• Se till att sladden dras sa att det inte finns risk for att nagon kliver eller snubblar pa den, eller att den utsatts for vattenskador eller andra pafrestningar.

RADIOÖVERSIKT

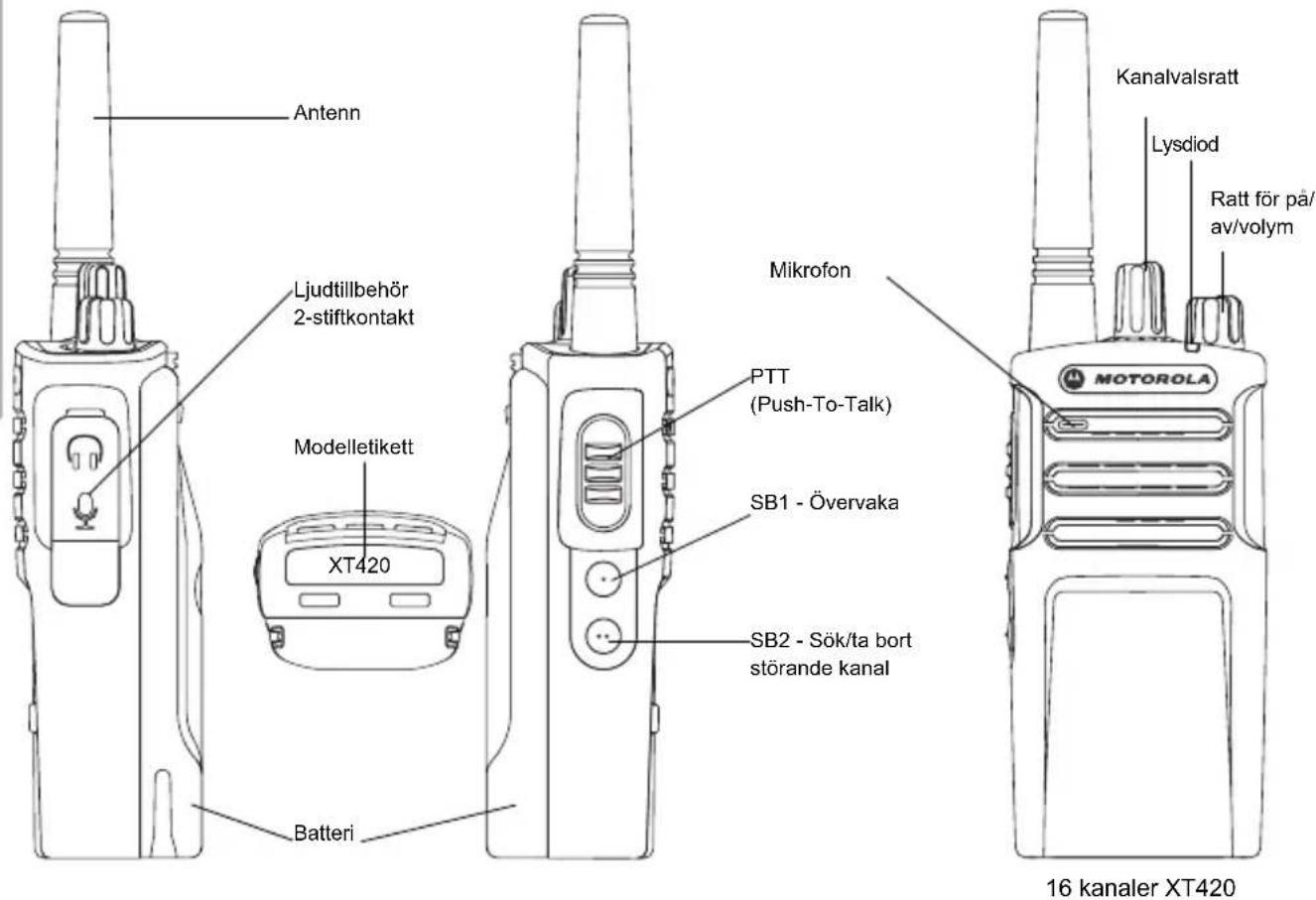

RADIONS DELAR

Ratt for pa/av/volym

Används für att sätta PÅ eller stänga AV radion och für att justera radions volym.

Kanalvalsratt

Anvands for att stalla in radion pa olika kanaler.

Mikrofon

Tala tydligt i mikrofonen nar du skickar ett meddelande.

Antenn

Radions antenn gár inte att ta bort.

Lysdiod

Anvands for att ge batteristatus, uppstartsstatus, radioanropsinformation och skanningsstatus.

Sidoknappar

Tryck-for-att-prata (PTT)-knapp

• Tryck och häll in knappen när du talar och släpp upp den när du lyssnar.

Sidoknapp 1 (SB1)

• Sidoknapp 1 ar en allman knapp som kan konfigureras med CPS. Standardinstallningen for SB1 ar "Overvaka".

Sidoknapp 2 (SB2)

• Sidoknapp 2 ar en allmän knapp som kan konfigureras av CPS. Standardinställningen for SB2 ar "Sök/ta bort störande kanal".

BATTERIER OCH LADDARE

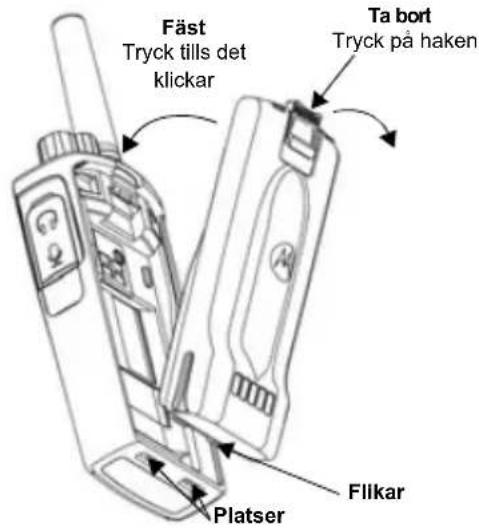

Installera litiumjonbatteriet

1. Stang AV radion.
2. Häll Motorola-logotypen uppat på batteripaketet och sätt i flikarna langst ned på batteriet i facken på radion.
3. Tryck ned batteriet, med den övre delen Först, mot radion tills det hör sutt klick.

Ta bort litiumjonbatteriet

1. Stang AV radion.
2. Tryck ned batterihaken och hall det nedtryckt medan du tan bort batteriet.
3. Dra bort batteriet fran radion.

Hölster

XT420 och XT460 levereras med holster i stallet for bältesfaste for att forbätra barbarheten.

Strömförsörjning, kontaktadaptrar och laddare med fack

Laddare med fack

Ström-forsörjning

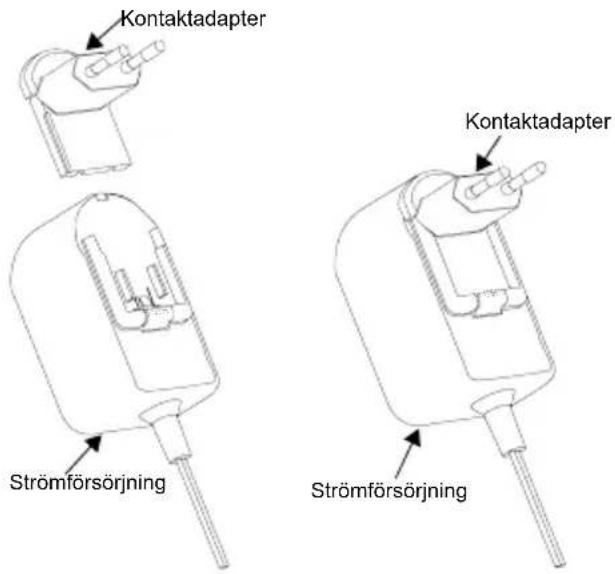

Radion levereras med en laddare med fack, en stromforsorjning (aiven kallad transformator) och en uppsattning kontaktadaptrar.

Din transformator kan växla sa att den passar vilken som helst av de Kontaktadaptrar som medfoljer i radioforpackningen.

Vilken adapter du installerar beror pa i vilken region du befinner dig.

När du har tagit reda pa vilken kontaktadapter som ar lamplig for ditt vagguttag installerar du den pa foljande satt:

• Rikta in spåren på kontaktadaptern mot natadaptern och skjut ned kontaktadaptem tills den sitter ordentlich på plats.
• Skjut kontaktadaptem uppat for atta loss den.

Obs! Denkontaktadapter som visas i bilderna visas endast i illustrationssyfte. Denkontaktadapter som du installerar kan se annorlunda ut.

När du skaffar ytterligare laddare aller stromforsörning maste du se till att du har liknande laddare med fack och stromforsörnjningsuppsätting.

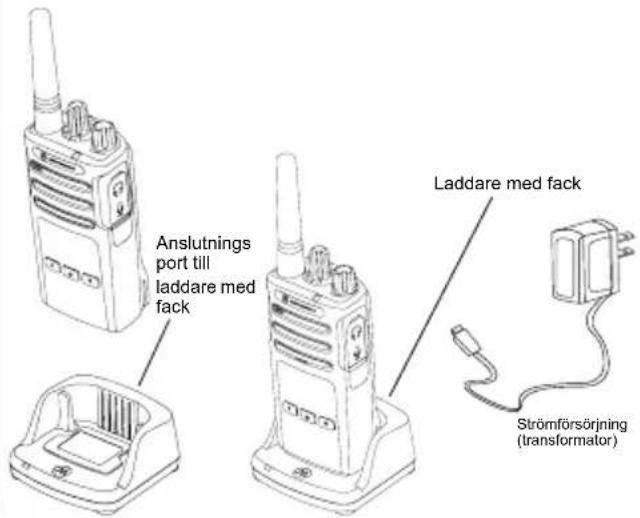

Ladda med laddare med fack for en enchet

1. Placera laddaren med fack for en enchet pa en stabil yta.
2. Anslut natadapterkontakten till porten pa sidan av laddaren med fack for en enhet.
3. Anslut natadaptern tillettvagguttag.
4. Satt i radion i laddaren med fack for en enhet vand framat, enligt bilden.

Obs! När du laddar att batteri som ar anslutet till en radio stänger du av radion for att sakerstalla fullstandig laddning. Mer information finns i "riklinjer for användningsssakerhet" pa sedan 3.

Ladda ett standardbatteri

Laddaren med fack for en enchet ar designad for att ladda antingen batteriet (med radion aller med radio och hölster pa) aller ett fristende batteri.

Tabell 1: Batterier som godkänts av Motorola

Artikelnummer Beskrivning
PMNN4434_R Lithiumbonbatteri av standardtyp
PMNN4453_R	Lithiumbonbatteri med hög kapacitet

Lysdioder for laddare med fack for en enchet

Tabell 2: Indikatorlampa på laddaren

Status Lampans status Commentarer
Start Lyser grönt i cirka 1 sek
Laddar Lyser rött
Laddningen År färdig Lyser grönt
Batterifel (*)	Snabb röd blinkinging
Väntar på laddning (**)	Blinkar längsamt med gult sken
Batterinivå	1 röd blinkinging	Batteriet År;nastan slut
	2 gula blinkningar	Batteriet År halvfullt
	3 gröna blinkningar	Batteriet År;nastan fullt

() Normalt kan du losa problemet genom att ratta till batteriets position i pocket.
(*) Batteriet ar for varmt eller kalit, eller sa anvands fel matarspanning.
Om indicatorlampan inte lyser aller blinkar alls:

1. Kontrollera att radion med batteri, ell erendast batteriet, ar isatt pa ratt satt.
2. Kontrollera att natadapterkabeln ar ansluten till laddaruttaget.
3. Kontrollera att det batteri som anvands i radion finns med i Tabell 1.

KOMMA IGANG

Se "Radions delar" på sedan 4 i användarhandboken for följande forklaringar.

For att sla PAradionvrider du ratten for volym pa/av medurs.

Nagot av foljande spelas upp i radion:

• Uppstartsignal och kanalnummervisering ellerr
• batterinivá- och kanalnummeraviseringar eller
• sa ar radion tyst (Ijudsignaler inaktiverade)

Lysdioden blinkar rott en kort stund.

For att stänga AV radion vrider du ratten for volym pa/av moturs tills du hörett klickande ljd och lysdioden stängs av.

JUSTERA VOLYMEN

Vrid pa volymratten medurs for att hoja volymen ell moturs for att sanka volymen.

Obs! Hall inte radion for nara orat nar volymen ar hog ell er nar du justerar volymen.

VÄLJA KANAL

Vrid pa kanalvaljarratten for att valja en kanal och valj onskat kanalnummer.

Programmera varje kanal separat. Varje kanal har sin egna frekvens, störningselimineringskod och skanningsinställningar.

TALA OCH OVERVAKA

Det ar viktigt att overvaka trafiken innan sändning for att undvika att "prata over" nagoon som redan sönder.

Fort overvaka trafiken trycker du och haller in SB1*knappen i 2 till 3 sekunder for att komma till kanaltrafiken. Om ingen aktivitet pagar hor du ett statiskt ljud. Tryck pa SB1-knappen ingen for att slappa. Nar kanaltrafiken ar klar fortsatter du ditt anrop genom attrycka pa PTT-knappen. Vid sändning blinkar radions lysiod rott var tredje sekund.

(*) Det forutsatter att SB1-knappen inte har programmerats forett annat lage.

TA EMOT ETT ANROP

1. Välj en kanal genom att vrida på kanalvaljaren tills dukommen till den önskade kanalen.
2. Se till att PTT-knappen inte ar intryckt och lyssna after rostaktivitet.
3. Lysdioden blinkar ROTT när radion tar emot ett anrop.
4. För att svara häller du radion vertikalt 2,5 till 5 cm frän munnen. Tryck på PTT-knappen for att tala, slapp den gör att lyssna.

Obs! Observera att när radion tar emot erler sander ar lysdioden alltid ROD.

Obs! For att lyssna after alla aktivitet på en aktuell kanal trycker du kort på SB1-knappen for att ställa in CTCSS/DPL-koden till 0. Den här funktionen kallas "CTCSS/DPL-nollställning (Sparr satt till TYST)".

RACKVIDD

XT-seriens radiomottagare har designats for att maximera prestanda och forbätra sändningsrückvdden ute på fället. Vi rekommenderar att du inte använder radiomottagarnanärmare varandra øn 1,5 meter, for att undvika störning. Tackningen for XT420 ør 16,250 kvadratmeter, 13 väningar och 9 km i platta områden. Räckvdden beror på terrangen. Den paverkas av betongskonstruktioner, tung isolering och av om radiomottagare används inomhus erler i fordon. Optimal räckvdd inträffar på platta, öppna områden med upp till 9 kilometers tackning. Mediumrückvdd inträffar nár byggnader och trad ør i vagen. Minimal räckvdd inträffar när tat isolering och berg hindrar kommunikationsvägen. Kanal, frekvens och störningselimineringskoder vara desamma på båda radiomottagarna for att felfri tvågskommunikation ske kunna upprättas. Det beror på den lagrade profilen som har forprogrammerats i radion:

1. Kanal: Aktuell kanal som radion anvander, beroende pa radiomodell.
2. Frekvens: Den frekvens radion anvander for att sanda/ta emot.
3. Störningselimineringskod: De här koderna hjälper till att minimera störningar genom att tilhandahälla ett antal kodkombinationer.
4. Krypteringskod: Koder som gör attsandingarna blir ohörbara for den som lyssnar och inte ar installd pa den specifika koden.
5. Bandbredd: Vissa frekvenser har valbart kanalutrymme, som maste matcha andra radiomottagare for optimal ljudkvalitet.

Mer information om att ställa in frekvenser och CTCSS/DPL-koder finns i "Programmeringsläge" på sidan 14

Obs! Störningselimineringskoder kallas ochså CTCSS/DPL-koder eller PL/DPL-koder

RADIONS LYSDIODER

RADIOSTATUS LYSDIOD
Kanal upptagen Fast orange lhus
Kloningsläge Två orange hjärtslag
Kloning pögår Fast orange lhus
Allvarligt fel vid uppstart	En grön blinkning, en orange blinkning, en grön blinkning, repetera i 4 sekunder
Låg batterinivå Orange hjärtslag
Avständning på grund av låg batterinivå	Snabba orange hjärtslag
Monitor Lysdiod År AV
Uppstart Fast röd i 2 sekunder
"Ledigt" programmeringsläge/kanalläge	Grönt hjärtslag
Skanningsläge Snabba röda hjärtslag
Sänd (Tx)/Ta emot (RX) Fast röda lhus
Välj att sönda vid lög effekt Fast orange lhus
VOX/iVOX Mode Dubbla röda hjärtslag

Aterställ till fabrikinstallingar

Aterställ till fabrikinstallingar Återställer alla radiofunktioner till de ursprungliga fabrikinstallingarna. För att gora det trycker du på PTT-, SB1- och SB2-knapparna samtidigt som du slår på radion tills du hör ett högt pipljud.

PROGRAMMERINGS-FUNKTIONER

For att enkelt kunna programmera alla Funktioner i radion rekommenderar vi att du anvander CPS-paketet, som innehaller programmeringskabel, CPS och tillbehorsavsnitt.

Programmeringslage

Programmeringsläge ar ett särskilt radioläge där du kan programmera grundläggande radiofunktioner genom att använda radions panelprogrammering.

När radion ar installd på programmeringslåge kan du lasa och äandra tre Funktioner:

F r e k v e n s e r ,

• koder (CTCSS/DPL) och
• autoskanning.

Med fonctionen Programmera frekvenser kan du valja frekvenser for varje kanal.

Störningselimineringskoden (CTCSS/DPL) hjälper till att minimera brus genom att ge dig olika kodkombinationer som filtrar ur atmosfäriska störningar, brus och öönskade meddelanden.

Med fonctionen für autoskanning kan du stalla in en visskanal på att automatiskt aktivera skanning varje gäng duväxlar till den kanalen (du behöver inte trycka på nàgon knapp für att starta skanningen).

Mer information om programmeringsfunktioner finns
pà http://www.motorolasolutions.com, där du kan
hämta den fullständiga versionen av
användarhandboken till XT420/XT460.

Det enklaste sattet att programmera eller andere Funktioner i din radio ar att anvanda CPS (Computer Programming Software) och CPS-programmeringskabeln(*).

Med CPS kan användaren programmera frekvenser, PL/DPL-koder damit andra Funktioner som: timeout-timer, skanningslsta, anropssignaler, kryptering, omvänd burst, mm. CPS ar ett mycket användbart verktyg eftersom det kan lasa radioprogrammeringen på framsidan eller begränsa att en viss radiofungtion andras (for att undvika att forinställda radiovärden raderas av misstag).

Det ger också sakerhet genom att tilhandahälla alternatively att ställa in losenord for profilradions hantering. Mer information finns i avsnittet Sammanfattningstabell För Funktioner i slutet av användarhandboken.

Obs! Funktioner skakaktiveras av en auktoriserad Motorola-aterforsaljare. Kontakta din Motorola-aterforsaljare for information.
Obs! (^*) CPS-programmeringskabel ar ett tillbehör som saljs separat. Information om artikelnummer finns i tillbehörsvasnitet.
Se CPS-cd:n for detailjerad information om CPS.

ANVÄNDNING OCH SKÖTSEL

Använd en mjuk, faktig trasa für att rengöra utsidan

Om radion sanks ner i vatten ...

Sank inte ner i vatten Använd inte spelit aller

rengöringsmedel

Stang av radion och ta bort batterierna

Torka med en mjuk trasa Använd inte radion Förän

den ar helt torr
