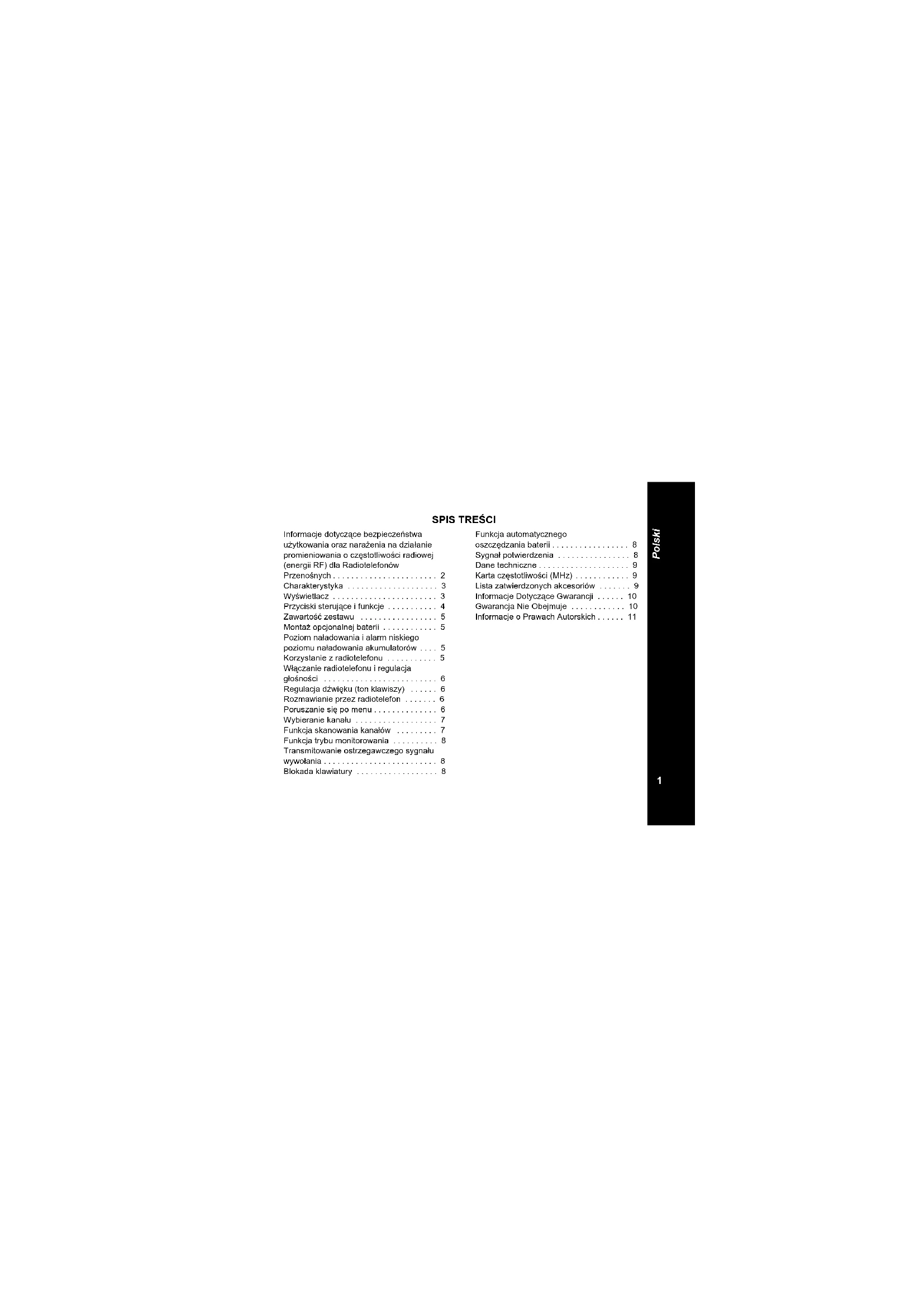

INSTRUKCJA OBSŁUGI T4 ZEBRA

• Informacje dotyczące bezpieczeństwa użytkowania oraz narażenia na działanie promieniowania o częstotliwości radiowej (energii RF) dla Radiotelefonów Przenośnych p. 2
• Charakterystyka p. 3
• Wyświetlacz p. 3
• Przyciski sterujące i funkcje p. 4
• Zawartość zestawu p. 5
• Montaż opcjonalnej baterii p. 5
• Poziom naładowania i alarm niskiego poziomu naładowania akumulatorów p. 5
• Korzystanie z radiotelefonu p. 5
• Włączanie radiotelefonu i regulacja głośności p. 6
• Regulacja dźwięku (ton klawiszy) p. 6
• Rozmawianie przez radiotelefon p. 6
• Poruszanie się po menu p. 6
• Wybieranie kanału p. 7
• Funkcja skanowania kanałów p. 7
• Funkcja trybu monitorowania p. 8
• Transmitowanie ostrzegawczego sygnału wywołania p. 8
• Blokada klawiatury p. 8
• Funkcja automatycznego oszczędzania baterii p. 8
• Sygnał potwierdzenia p. 8
• Dane techniczne p. 9
• Karta częstotliwości (MHz) p. 9
• Lista zatwierdzonych akcesoriów p. 9
• Informacje Dotyczące Gwarancji p. 10
• Gwarancja Nie Obejmuje p. 10
• Informacje o Prawach Autorskich Polski p. 11

Informacje dotyczące bezpieczeństwa użytkowania oraz narażenia na działanie promieniowania o częstotliwości radiowej (energii RF) dla Radiotelefonów Przenośnych UWAGA! Przed rozpoczęciem użytkowania wyrobu należy zapoznać się z informacjami dotyczącymi narażenia na działanie promieniowania o częstotliwości radiowej oraz instrukcjami zawartymi w broszurze “Zasady bezpiecznego użytkowania wyrobu oraz narażenie na działanie promieniowania o częstotliwości radiowej” dostarczonej z radiotelefonem, ażeby móc zapewnić zgodność z limitami ekspozycji na działanie energii RF. Przed rozpoczęciem użytkowania wyrobu należy zapoznać się z instrukcjami dotyczącymi bezpiecznej obsługi urządzeń zawartymi w broszurze “Zasady bezpiecznego użytkowania wyrobu oraz narażenie na działanie promieniowania o częstotliwości radiowej” dostarczonej z radiotelefonem. Przestroga3 Polski Charakterystyka

• Sygnał potwierdzenia

• Wskaźnik poziomu naładowania akumulatorów

• Monitorowanie kanałów

• Zasięg może się różnić w zależności od warunków środowiskowych i/lub topograficznych. Wyświetlacz

1. Wskaźnik poziomu głośności

3. Wskaźnik skanowania

4. Wskaźnik nasłuchu

5. Wskaźnik tonu klawiszy

6. Wskaźnik sygnału „Roger”

7. Wskaźnik numeru kanału

8. Wskaźnik blokady klawiatury

9. Wskaźnik nadawania/odbioru

10. Wskaźnik tonu wywołania

11. Wskaźnik poziomu naładowania

Przyciski sterujące i funkcje Antena Przycisk PTT (nadawania) Przycisk / (wywołania/ blokady klawiatury) Przycisk MENU/ (menu/zasilania) Mikrofon Głośnik Przycisk (głośności/ kanał do góry) Przycisk (głośności/ kanał w dół)5 Polski Gratulujemy zakupu radiotelefonu bliskiego zasięgu typu PMR 446 (Private Mobile Radio). Niniejszy produkt jest lekkim, mieszczącym się w dłoni radiotelefonem. Korzystaj z niego na imprezach sportowych, aby utrzymać kontakt z rodziną i przyjaciółmi, podczas pieszych wędrówek, jazdy na nartach, na wolnym powietrzu lub w ramach straży sąsiedzkiej do zapewnienia koniecznej łączności. To kompaktowe, nowoczesne urządzenie jest wyposażone w wiele funkcji. Zawartość zestawu Twój zestaw zawiera dwa radiotelefony TLKR T4, dwa zaczepy do noszenia radiotelefonu na pasku oraz podręcznik użytkownika. Eksploatacja możliwa jest po zainstalowaniu 3 baterii alkalicznych AAA na urządzenie (do kupienia osobno). Montaż opcjonalnej baterii Radiotelefon TLKR T4 może być zasilany przy użyciu 3 baterii alkalicznych typu AAA (nie dołączonych do zestawu). Zaleca się użycie baterii alkalicznych wysokiej jakości. Aby zamontować baterie alkaliczne:

1. Upewnij się, że radiotelefon jest wyłączony.

2. Otwórz komorę baterii, otwierając zamknięcie

monetą lub paznokciem, a następnie zdejmij pokrywkę komory.

3. Zamontuj 3 baterie alkaliczne typu AAA (nie

dołączone do zestawu) w komorze na baterie. Przestrzegaj poprawnego ułożenia biegunów według znaków + i – wewnątrz komory na baterie. Nieprawidłowy montaż baterii uniemożliwi działanie radiotelefonu.

4. Ponownie załóż osłonę komory na baterie

poprzez wsunięcie jej na swoje miejsce. Poziom naładowania i alarm niskiego poziomu naładowania akumulatorów Niniejszy radiotelefon posiada na wyświetlaczu wskaźnik poziomu naładowania akumulatorów, który wskazuje stan akumulatorów. Gdy poziom naładowania akumulatorów w radiotelefonie będzie niski, ikona wskaźnika poziomu naładowania akumulatora będzie migać. W przypadku baterii alkalicznych należy je natychmiast wymienić. Korzystanie z radiotelefonu Aby w pełni wykorzystać możliwości swojego nowego radiotelefonu, przed rozpoczęciem użytkowania radiotelefonu przeczytaj cały niniejszy podręcznik użytkownika.Polski

Włączanie radiotelefonu i regulacja głośności

Naciśnij i przytrzymaj przycisk MENU/ , aby włączyć radiotelefon. Zwiększ poziom głośności przez naciśnięcie przycisku . Aby zmniejszyć poziom głośności, naciśnij przycisk .

Ponownie naciśnij i przytrzymaj przycisk MENU/ , aby wyłączyć radiotelefon. Regulacja dźwięku (ton klawiszy) Radiotelefon wysyła sygnał dźwiękowy po każdym naciśnięciu jednego z przycisków (z wyjątkiem przycisku PTT). Aby WYŁĄCZYĆ dźwięk: naciśnij klawisz MENU/ 4 razy, zacznie pulsować ikona tonów klawiszy. Aby WŁĄCZYĆ dźwięk: naciśnij klawisz , aby włączyć. Rozmawianie przez radiotelefon Aby rozmawiać z innymi osobami przez radiotelefon: Naciśnij i przytrzymaj przycisk PTT i zacznij mówić wyraźnym, normalnym głosem w odległości około 5-8 cm od mikrofonu. W czasie transmisji na wyświetlaczu będzie widoczna ikona . Aby uniknąć obcięcia pierwszej części transmisji, po naciśnięciu przycisku PTT, zrób małą przerwę zanim zaczniesz mówić. Po zakończeniu mówienia zwolnij przycisk PTT. Możesz teraz odbierać przychodzące wywołania. Podczas odbioru na wyświetlaczu będzie widoc- zna ikona . Poruszanie się po menu Dla zapewnienia dostępu do zaawansowanych funkcji bliskiego zasięgu w paśmie PMR, radiotelefon posiada funkcję Menu.

1. Aby wejść do Menu, naciśnij przycisk

2. Dalsze naciśnięcia przycisku MENU/

spowodują przejście przez kolejne pozycje Menu aż do jego opuszczenia i powrotu do "Normalnego" trybu pracy.7 Polski Wybieranie kanału Aby rozmowa z inną osobą była możliwa, każda z osób musi mieć ustawiony ten sam kanał. Aby wybrać kanał: Wejdź do Menu. Naciśnij przycisk lub , aby zwiększyć lub zmniejszyć numer wyświetlanego kanału. Jeżeli naciśniesz i przytrzymasz przycisk lub , numer kanału będzie wzrastać lub maleć w sposób ciągły. Naciśnij przycisk PTT, aby wybrać kanał. Funkcja skanowania kanałów Radiotelefon bliskiego zasięgu typu PMR 446 posiada funkcję skanowania kanałów, która zapewnia łatwe skanowanie wszystkich 8 kanałów. Po wykryciu aktywnego kanału radiotelefon zatrzymuje się na nim do czasu aż kanał nie będzie wolny. Następnie po 2 sekundowej przerwie, radiotelefon wznowi skanowanie. Naciśnięcie przycisku PTT w czasie gdy skanowanie jest zatrzymane na kanale, pozwoli rozpocząć transmisję na tym kanale. Aby włączyć skanowanie kanałów: Wejdź do Menu. Przechodź przez kolejne pozycje menu aż ikona zacznie migać. Naciśnij klawisz , aby włączyć funkcję skanowania. Kanał skanowania zostanie uruchomiony i pojawi się ikona skanowania. Aby wyłączyć skanowanie kanałów: Naciśnij MENU/ , ikona skanowania zaczyna pulsować; naciśnij klawisz , aby wyłączyć funkcję skanowania. Kanał Tryb skanowania Tryb monitorowania Tony klawiszy Ton „Roger” Kanał Aan/UitWł./Wył. Wł./Wył. Wł./Wył.Wł./Wył.Polski

Funkcja trybu monitorowania Radiotelefon bliskiego zasięgu typu PMR 446 umożliwia nasłuchiwanie słabych sygnałów na bieżącym kanale przy wciśniętym przycisku. Aby włączyć tryb monitorowania: Wejdź do Menu. Przechodź przez kolejne pozycje menu aż ikona zacznie migać. Naciśnij klawisz , aby włączyć funkcję nasłuchu. Nasłuch zostanie uruchomiony i pojawi się ikona nasłuchu. Aby wyłączyć Nasłuch: Naciśnij MENU/ , przejdź do trybu Nasłuchu, naciśnij klawisz , aby wyłączyć funkcję nasłuchu. Transmitowanie ostrzegawczego sygnału wywołania Radiotelefon TLKR T4 wyposażono w sygnał wywołania, który jest transmitowany po naciśnięciu przycisku / . Aby wysłać sygnał wywołania, naciśnij przycisk / . Sygnał zostanie wysłany. Blokada klawiatury Aby zablokować klawiaturę: Naciśnij i przytrzymaj przycisk / . Pojawi się ikona . Aby odblokować klawiaturę: Naciśnij i przytrzymaj przycisk / . Zniknie ikona . Funkcja automatycznego oszczędzania baterii Radiotelefon bliskiego zasięgu typu PMR 446 posiada unikalny obwód przeznaczony do znacznego przedłużenia czasu pracy baterii. Jeżeli nie będzie żadnej transmisji, ani przychodzącego wywołania w ciągu 3 sekund, radiotelefon przełączy się na tryb oszczędzania baterii. W tym trybie można nadal odbierać transmisje. Sygnał potwierdzenia Sygnał potwierdzenia stanowi SYGNAŁ, który jest wysyłany w celu powiadomienia o zakończeniu transmisji (transmisja PTT). Sygnał potwierdzenia można usłyszeć z głośnika po włączeniu funkcji sygnału potwierdzenia. Sygnał potwierdzenia wysyłany jest nawet wówczas gdy funkcja sygnału potwierdzenia jest wyłączona. Jednakże sygnał potwierdzenia nie będzie słyszalny z głośnika.9 Polski Aby wyłączyć sygnał potwierdzenia: Otwórz Menu. Naciskaj Menu aż ikona zacznie pulsować. Naciśnij klawisz , aby wyłączyć ton sygnału „Roger”. Aby włączyć sygnał potwierdzenia: Przy wyłączonym sygnale „Roger”, naciśnij klawisz , aby włączyć sygnał „Roger”. Dane techniczne Karta częstotliwości (MHz) Kanały 8 PMR Częstotliwość pracy 446,00625 – 446,09375 MHz

ródło zasilania 3 baterie alkaliczne typu AAA (nie dołączone do zestawu) Zasięg Do 6 km Czas pracy baterii Typowo 20 godz. Baterie alkaliczne Kanał Częstotliwość 1 446,00625 2 446,01875 3 446,03125 4 446,04375 5 446,05625 6 446,06875 7 446,08125 8 446,09375Polski

Informacje Dotyczące Gwarancji Autoryzowany dealer firmy Motorola lub sprzedawca, u którego kupiłeś swój radiotelefon i oryginalne akcesoria, będzie honorował roszczenie gwarancyjne i zapewni serwis gwarancyjny. Zwróć swój radiotelefon do dealera lub sprzedawcy, aby uzyskać serwis gwarancyjny. Nie odsyłaj radiotelefonu do firmy Motorola. Aby móc uzyskać serwis gwarancyjny, musisz przedstawić dowód zakupu (rachunek lub inny zastępczy dokument) wraz z datą zakupu. Na radiotelefonie powinien być również wyraźnie widoczny numer seryjny. Gwarancja będzie nieważna, jeżeli oznaczenie typu lub numery seryjne na radiotelefonie zostały zmienione lub usunięte. Gwarancja Nie Obejmuje Wad lub uszkodzeń będących wynikiem użytkowania produktu w sposób inny niż normalny lub w sposób niezgodny z instrukcjami zawartymi w niniejszej instrukcji. Wad lub uszkodzeń wynikających z nieprawidłowego użytkowania, wypadku lub zaniedbania. Wad lub uszkodzeń wynikających z niewłaściwego testowania, pracy, utrzymania, regulacji, lub jakichkolwiek zmian i modyfikacji. Uszkodzeń anteny, o ile nie zostały spowodowane bezpośrednio przez wady w materiałach lub w wykonaniu. Produktów rozmontowanych lub naprawianych w sposób poważnie wpływający na działanie, lub uniemożliwiający odpowiednią kontrolę i testowanie niezbędne w celu zweryfikowania roszczeń gwarancyjnych. Wad lub uszkodzeń związanych z zasięgiem. Wad lub uszkodzeń spowodowanych przez wilgoć, zalanie lub zachlapanie. Wszelkich powierzchni plastikowych i innych zewnętrznych części, zadrapanych lub uszkodzonych wskutek normalnego użytkowania. Produktów wypożyczonych czasowo. Części zużywających się w trakcie normalnej eksploatacji.11 Polski Informacje o Prawach Autorskich Produkty firmy Motorola, opisane w niniejszej instrukcji, mogą zawierać programy, zawartość pamięci półprzewodnikowych i innych nośników, chronioną prawem autorskim. Przepisy prawne w Stanach Zjednoczonych i innych krajach chronią wyłączne prawa firmy Motorola do programów komputerowych chronionych prawem autorskim, w tym wyłączne prawo kopiowania i reprodukcji chronionych programów firmy Motorola w jakiejkolwiek formie. Zgodnie z tymi przepisami, żadne zastrzeżone programy komputerowe firmy Motorola, zawarte w produktach firmy Motorola, nie mogą być kopiowane lub reprodukowane w jakikolwiek sposób bez wyraźnej pisemnej zgody firmy Motorola. Dodatkowo, zakup produktów firmy Motorola nie będzie uznawany za bezpośrednie lub pośrednie przeniesienie jakichkolwiek licencji dotyczących praw autorskich, patentów lub wniosków patentowych firmy Motorola, z wyjątkiem zwykłej bezpłatnej licencji na użytkowanie, wynikającej z przepisów prawnych związanych ze sprzedażą produktu. MOTOROLA, Stylizowane Logo z Literą M, i wszelkie inne znaki handlowe, oznaczone jako takie w niniejszym dokumencie, są znakami handlowymi firmy Motorola, Inc. © Motorola, Inc. 2010Polski
