INSTRUKCJA OBSŁUGI StorE Alu 2 TOSHIBA

• SpIS TrEŚCI Wstęp p. 267

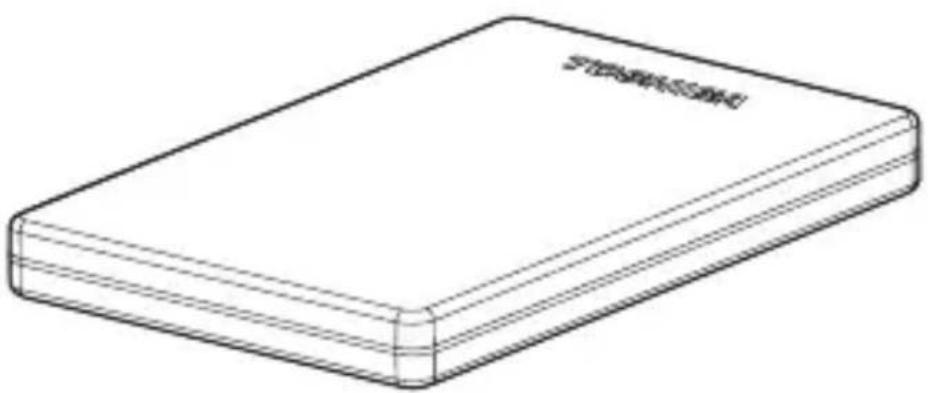

• Sprawdzanie elementów p. 268
• Instrukcje dotyczące bezpieczeństwa p. 269
• Wymagania systemowe p. 271
• Instalowanie dysku p. 272
• Podłączanie dysku do komputera p. 273
• Odinstalowywanie i odłączanie dysku p. 274
• Uwagi dodatkowe p. 275
• Często zadawane pytania p. 276
• Rozwiązywanie problemów p. 278
• Pomoc techniczna firmy TOSHIBA p. 281
• Informacje prawne p. 281
• Uwagi p. 2832

wSTęp Dziękujemy za wybranie dysku twardego TOSHIBA STOR.E ALU 2 USB. Ten produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami firmy Toshiba dotyczącymi jakości produktów przez zastosowanie najnowszych technologii i interfejsu użytkownika, a także z zachowaniem wydajności i wykonania najwyższej klasy oraz z myślą o ochronie środowiska naturalnego. Należy uważnie zapoznać się z niniejszym podręcznikiem użytkownika.Zawieraonwszystkieważneinformacje na temat instalowania, użytkowania i konserwacji dysku twardego, a także porady dotyczące bezpieczeństwa. W przypadku, gdy dysk twardy działa niezgodnego z oczekiwaniami, należy zapoznać się z sekcją „Często zadawane pytania”, która znajduje się na końcu tego podręcznika.268

Niniejszy podręcznik użytkownika znajduje się na dyskutwardym.Zalecamyutworzeniekopiizapasowej tego podręcznika na dysku CD lub na lokalnym dysku twardym bezpośrednio po zainstalowaniu tego dysku twardego. kaBel USB

INSTrUkCjE dOTyCząCE BEzpIECzEńSTwA Aby zapobiec występowaniu awarii lub uszkodzeniu dysku, należy postępować zgodnie z poniższymi środkami ostrożności.

• FirmaToshibanieponosiodpowiedzialnościza uszkodzenie i utratę danych. Należy tworzyć kopie zapasowe wszystkich danych zapisywanych na dysku. Firma Toshiba nie pokrywa jakichkolwiek kosztów odzyskiwania danych.

• otwierać obudowy lub dysku;

• rozmontowywać dysku i jego części;

• umieszczać płynów na dysku lub w jego pobliżu — może to prowadzić do uszkodzenia dysku, obrażeń ciała, porażenia prądem lub pożaru;

• uderzać i upuszczać dysku oraz potrząsać nim;

• przenosić dysku podczas pracy — może to prowadzić do uszkodzenia danych;

• używać złączy innych niż USB 2.0 z zasilaniem przez magistralę;

• odłączać kabli podczas pracy — należy najpierw odinstalować dysk;

• wystawiać dysku na temperatury spoza zakresu od 5° do 40°C podczas pracy i od -20 do 60°C, gdy dysk jest wyłączony;

• wystawiać dysku na działanie wilgoci;

• przykrywać dysku podczas pracy — może to prowadzić do przegrzania;270

• umieszczać dysku w pobliżu urządzeń generujących ciepło.

• Dysknależynatychmiastodłączyć,jeśli

• z obudowy dysku wydobywa się dym lub dziwny zapach;

• do obudowy dysku dostanie się woda lub dysk ulegnie zamoczeniu;

• do obudowy dysku dostanie się obcy obiekt;

• kabel ulegnie uszkodzeniu (w takim przypadku należy wymienić kabel na nowy). Jeślidziałaniedyskujestniezgodnezoczekiwaniami lubwystąpiąpodejrzeniadotyczącezagrożeńze stronyprąduelektrycznego,należybezzwłocznie skontaktowaćsięzpomocątechnicznąfirmy TOSHIBAlubautoryzowanymsprzedawcą!271

• System Microsoft® Windows® XP lub nowszy

• DANETECHNICZNE - Wymiary: 120,53 (dł.) x 76,99 (szer.) x 11,70 (wys.) - Ciężar: ok. 140 g -Zasilanie:5V,1A(maks.) ZasilanieprzezmagistralęUSB. Domyślnie tylko jeden port USB (5 V, 500 mA).272

INSTALOwANIE dySkU Kilkainformacjinatematdziałaniaprzyzasilaniu z magistrali i dostarczonego kabla USB:

• Dysk jest zasilany przez magistralę. Podłączenie zewnętrznego źródła zasilania nie jest konieczne, ponieważ niezbędne napięcie jest dostarczane za pośrednictwem portu USB.

• Nie można podłączać dysku do pasywnych koncentratorów i złączy USB, takich jak klawiatury, myszy itp.

• Należy upewnić się, że złącza są poprawnie podłączone.

• Podczas podłączania kabli nie wolno stosować siły. Przed podłączeniem należy sprawdzić, czy złącza pasują do portów.273

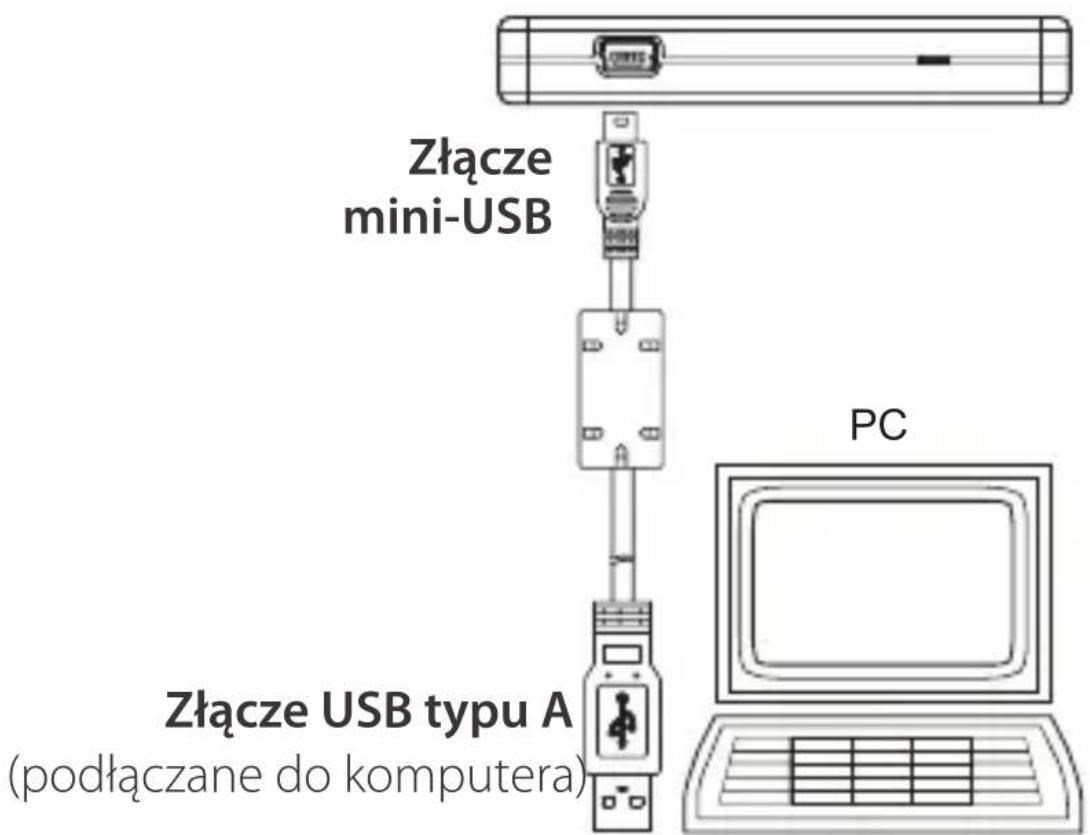

1. Po włączeniu i pełnym rozruchu komputera

podłącz podstawowe złącze USB typu A do portu USB komputera lub aktywnego koncentratora USB.

2. Podłącz złącze mini-USB do odpowiedniego portu

• wskaźnikzasilania/danychzaświecisię,

• dyskzostanieuruchomiony,

• przeprowadzonazostanieinstalacjadyskuiwoknie Mój komputer pojawi się nowa ikona dysku. Złącze mini-USB ZłączeUSBtypuA (podłączane do komputera)274

OdINSTALOwywANIE I OdłąCzANIE dySkU Odłączanie kabla podczas pracy dysku jest stanowczo odradzane, ponieważ w tym czasie na dysku mogą być zapisywane dane. Takiedanezostanąutracone,asamdyskmoże ulec fizycznemu uszkodzeniu! Aby bezpiecznie odłączyć dysk, wykonaj następujące czynności:

1. Kliknij ikonę bezpiecznego usuwania.

Zostaniewyświetloneoknopodręcznezlistą zewnętrznych urządzeń podłączonych do komputera.

2. Wybierz dysk firmy TOSHIBA.

Po upływie kilku sekund zostanie wyświetlony komunikat z informacją o tym, że urządzenie można bezpiecznie usunąć.

3. Kliknij przycisk OK. Możesz teraz odłączyć dysk.

Czyszczenie obudowy dysku Przed czyszczeniem dysku należy upewnić się, że został on fizycznie odłączony od komputera. Do czyszczenia zalecamy stosowanie standardowych produktów. Po wyczyszczeniu należy upewnić się, że na powierzchni nie pozostały resztki jakiegokolwiek płynu.275

UwAgI dOdATkOwE W celu uzyskania informacji na temat innych czynności i typowych operacji, takich jak zmienianie nazwy dysku, tworzenie kopii zapasowych danych lub zarządzanie plikami, zalecamy zapoznanie się z podręcznikiem użytkownika posiadanego systemu operacyjnego. Taki podręcznik powinien również zawierać opis czynności konserwacyjnych, takich jak defragmentacja i optymalizacja. Stanowczo zalecamy zainstalowanie oprogramowania antywirusowego w celu ochrony danych przed uszkodzeniem w wyniku działańwirusówikonitrojańskich.276

CzęSTO zAdAwANE pyTANIA Pyt.: Czy po zainstalowaniu dysku muszę go sformatować? Odp.: Nie. Dysk jest formatowany na etapie produkcyjnym. Pyt.: Czy potrzebne są sterowniki interfejsu USB dla systemu Microsoft® Windows® XP lub nowszego? Odp.: Nie. Te sterowniki są dostępne w systemie operacyjnym. Pyt.: Czy możliwy jest rozruch systemu z tego dysku? Odp.: Nie. Rozruch z zewnętrznego dysku twardego nie jest obsługiwany w systemie Windows. Pyt.: Dlaczego dysk nie ma wentylatora? Odp.: Konstrukcja dysku gwarantuje optymalne odprowadzanie ciepła. Wentylator nie jest potrzebny. Dzięki temu praca dysku jest prawie bezgłośna. Pyt.: Dlaczego pojemność dysku pokazana w systemie Windows jest mniejsza od deklarowanej pojemności dysku? Odp.: Ta różnica wynika z użycia innych metod obliczania pojemności. Producenci dysków twardych w swoich obliczeniach stosują system dziesiętny, natomiast system operacyjny korzysta z systemu binarnego.277

Przykład dziesiętny: 1 GB = 1000 MB = 1 000 000 KB = 1 000 000 000 bajtów. Przykład binarny: 1 GB = 1024 MB = 1 048 576 KB = 1 073 741 824 bajtów. W rezultacie dysk o pojemności 120 GB (system dziesiętny) jest wyświetlany w systemie Windows jako dysk o pojemności 112 GB (system binarny). Pyt.: Czy za pomocą tego dysku mogę skopiować system operacyjny z jednego komputera na inny? Odp.: Nie. W celu zainstalowania systemu operacyjnego postępuj zgodnie z instrukcjami od jego producenta. Samo skopiowanie nie działa. Pyt.: Czy firma Toshiba oferuje usługę odzyskiwania danych? Odp.: Tak, firma Toshiba świadczy usługę odzyskiwania danych z zewnętrznych dysków twardych. Bliższe informacje na temat tej usługi można znaleźć w naszej witrynie sieci Web:www.toshiba-europe.com/services. Pyt.: Mój dysk nie uruchamia się, pomimo tego, że kable są podłączone prawidłowo. Odp.: Spróbuj użyć innego portu USB komputera lub sprawdź, czy tzw. kabel typu Y nie rozwiąże tego problemu, ponieważ zasilanie z niektórych portów USB może być niewystarczające. Kable można kupić w sklepach z częściami elektronicznymi.278

rOzwIązywANIE prOBLEMów Komputer w ogóle nie rozpoznaje dysku.

• Sprawdź,czywszystkiepołączeniasąprawidłowe.

• Jeślidyskjestpodłączonyzapośrednictwem koncentratora USB, upewnij się, że ten koncentrator ma własne źródło zasilania..

• Jeśliużywaszkartyrozszerzeń,upewnijsię,żedziała onaprawidłowoizaktualizujoprogramowanie/ oprogramowanie układowe. W przypadku systemu Windows XP upewnij się, że został zainstalowany dodatek Service Pack 1 lub nowszy. Podczaspracydyskjestciepływdotyku. Czy jest to niebezpieczne? Odp.: Jest to normalne zjawisko i nie stanowi zagrożenia. Dysk powoduje wyświetlenie komunikatu „Niemożnauruchomićurządzenia.” Odp.: Przyczyny mogą być dwie: wystąpił problem z zasilaniem i konieczne jest sprawdzenie połączeń lub dysk uległ awarii i wymaga naprawy.279

Moj dysk nie jest wyświetlany w oknie Mój komputer, ale widać go w oknie Menedżer urządzeń. Odp.: Postępuj zgodnie z następującymi instrukcjami:

1. Kliknij prawym przyciskiem myszy ikonę Mój

2. Wybierz z menu podręcznego polecenie

3. WybierzpozycjęZarządzaniedyskami.

Powinna zostać wyświetlona lista dostępnych urządzeń pamięci masowej.

4. Sprawdź, czy dysk jest na tej liście.

5. Kliknij prawym przyciskiem myszy pole po

prawej stronie, po czym wybierz z menu podręcznego polecenie Usuń partycję.

6. Kliknij prawym przyciskiem myszy pole

i wybierz z menu podręcznego polecenie Utwórz nową partycję.

7. Następnie w oknie kreatora partycji wybierz

opcję Partycja podstawowa. Kliknij przycisk Dalej.

8. Zostaniewyświetlonaliteradysku.Jeślichcesz,

możesz ją zmienić. Kliknij przycisk Dalej.

9. Potwierdź zamiar sformatowania dysku.280

Gdy próbuję sformatować dysk, jest wyświetlany komunikat:„Niemożnaukończyćformatowania”. Odp.: Ten błąd może wystąpić podczas formatowania dysku za pomocą systemu plików FAT. Spróbuj użyć systemu plików NTFS. To powinno pomóc. Dyskwydajesiępracowaćzszybkościąmniejszą niż 480 Mb/s (specyfikacja interfejsu USB 2.0). Odp.: Upewnij się, że używany port obsługuje standard USB 2.0, a nie stary standard 1.1. Ponadto istnieją inne czynniki, takie jak dostępne zasoby procesora i inne jednocześnie podłączone urządzenia USB, które mogą spowolnić pracę.281

pOMOC TEChNICzNA FIrMy TOShIBA Potrzebujesz pomocy? Najnowsze aktualizacje sterowników, podręczniki użytkownika i odpowiedzi na często zadawane pytania można znaleźć na stronie wyposażenia opcjonalnego i usług pomocy technicznej firmy TOSHIBA: computers.toshiba.eu/options-support Ważne numery telefonów firmy TOSHIBA można znaleźć pod adresem computers.toshiba.eu/options-warranty. INFOrMACjE prAwNE ZgodnośćzdyrektywąCE Ten produkt jest oznaczony znakiem CE zgodnie z wymaganiami odpowiednich dyrektyw Unii Europejskiej. Jednostką odpowiedzialną za znakowanie CE jest firma Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Niemcy. Kopię oficjalnej Deklaracji zgodności można znaleźć wnastępującejwitrynieinternetowej:http://epps.toshiba-teg.com. Środowisko pracy ZgodnośćtegoproduktuznormamiEMCzostałapotwierdzona dla kategorii tego produktu — tak zwanych środowisk domowych, komercyjnych i przemysłu lekkiego. Jakiekolwiek inne środowiska pracy nie zostały zbadane przez firmę Toshiba. Używanie tego produktu w takich środowiskach pracy może być niedozwolone i nie jest zalecane. Możliwe konsekwencje używania tego produktu w niesprawdzonych środowiskach pracy są następujące: zakłócanie pracy innych produktów, które znajdują się w najbliższym otoczeniu, lub działania tego produktu, co może wywoływać tymczasowe awarie lubutratę/uszkodzeniedanych.Przykładyniesprawdzonychśrodowisk pracy i powiązane zalecenia:282

Środowiska przemysłowe (np. takie, w których używa się głównie trójfazowegozasilania):Zagrożeniepowstawaniazakłóceńdziałania tego produktu, które mogą być wywoływane przez silne pola elektromagnetyczne występujące zwłaszcza w pobliżu dużych urządzeń i jednostek zasilania. Środowiskamedyczne.Zgodnośćzdyrektywąoproduktachmedycznych nie została potwierdzona przez firmę Toshiba, dlatego nie można używać tego produktu jako urządzenia medycznego bez przeprowadzenia odpowiednich badań. Użytkowanie w typowych warunkach biurowych, na przykład w szpitalach, jest dopuszczalne, chyba że odpowiednia jednostka administracyjna wprowadziła ograniczenie. Środowiska motoryzacyjne. Należy zapoznać się z podręcznikiem właściciela odpowiedniego pojazdu w celu uzyskania wskazówek dotyczących użytkowania tego produktu (kategorii produktów). Środowiska lotnicze. Należy stosować się do instrukcji obsługi samolotu odnośnie ograniczeń użytkowania. Inneśrodowiska,któreniesązwiązaneznormamiEMC Użytkowanie na zewnątrz: Ten produkt jest typowym sprzętem domowym/biurowyminiezostałspecjalnieuodpornionyprzed wilgocią ani wstrząsami. Okolice używania ładunków wybuchowych: Użytkowanie tego produktu w takich specjalnych warunkach jest zabronione. Poniższa informacja jest przeznaczona tylko dla użytkowników zkrajówczłonkowskichUniiEuropejskiej: REACH — Deklaracja zgodności z przepisami Nowe przepisy dotyczące rejestracji, oceny, autoryzacji i limitowania substancji chemicznych (REACH, Registration, Evaluation, Authorization and Restriction of Chemicals), obowiązujące w Unii Europejskiej (UE) od 1 czerwca 2007 roku. Firma Toshiba będzie zapewniać zgodność ze wszystkimi wymaganiami REACH i udostępniać naszym klientom informacje dotyczące substancji chemicznych wykorzystywanych w naszych produktach, zgodnie z przepisami REACH. Należy skorzystać z następującej witryny w sieci Web www.toshiba-europe.com/computers/info/reach, aby uzyskać informacje dotyczące wykorzystywanych w naszych produktach substancji uwzględnionych na liście zgodnej z artykułem 59(1) przepisów (WE)nr1907/2006(„REACH“)wstężeniuponad0,1%(wagowo).283

Utylizacja produktów Symbol przekreślonego pojemnika na śmieci oznacza, że produkty muszą zostać zebrane i usunięte oddzielnie od pozostałych odpadów. Czarny pasek oznacza, że ten produkt został wypuszczony na rynek po 13 sierpnia 2005. Uczestnicząc w procesie osobnego zbierania produktów, pomożesz je właściwie zutylizować, a tym samym zapobiegniesz potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i zdrowia. Aby uzyskać więcej szczegółowych informacji o programach zbierania i recyklingu produktów w Twoim kraju, odwiedź naszą witrynę (http://eu.computers.toshiba-europe.com)alboskontaktujsię z lokalnymi władzami lub sprzedawcą produktu. UwAgI © 2009 TOSHIBA Europe GmbH. Wszelkie prawa zastrzeżone. Firma TOSHIBA zastrzega sobie prawo do wprowadzania zmian technicznych. Firma TOSHIBA nie ponosi żadnej odpowiedzialności za uszkodzenia wynikające pośrednio lub bezpośrednio z błędów, pominięć lub rozbieżności między tym produktem i dokumentacją. Nazwa Toshiba i logo ją przedstawiające są zastrzeżonymi znakami towarowymi firmy Toshiba. Wszelkie wymienione lub zamieszczone w niniejszym dokumencie znaki towarowe są własnością poszczególnychwłaścicieli.Zzastrzeżeniembłędówiopuszczeń. StoreAlu2_2.5-UM-V1/1009Manual do Utilizador Unidade de Disco Rígido USB de 2,5”
