РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ StorE Alu 2 TOSHIBA

• Введение p. 305
• Проверка компонентов p. 306
• Инструкции по технике безопасности p. 307
• Требования к системе p. 309
• Установка жесткого диска p. 310
• Подключение жесткого диска к компьютеру p. 311
• Снятие и отсоединение диска p. 312
• Дополнительные рекомендации p. 313
• Вопросы и ответы p. 314
• Устранение неполадок p. 316
• Поддержка TOSHIBA p. 319
• Информация о соответствии стандартам p. 319
• Примечания p. 3213

Благодарим за приобретение жесткого диска USB TOSHIBA STOR.E ALU 2. Данное устройство разработано и изготовлено в соответствии со стандартами высокого качества Toshiba благодаря использованию самой современной технологии и интерфейса пользователя и в то же время оно отличается лучшим в своем классе производительностью, качеством и экологичностью. Внимательно прочтите данное руководство пользователя, поскольку оно содержит всю необходимую информацию по установке, использованию и обслуживанию диска, а также рекомендации по обеспечению безопасности. Если он работает неправильно, обратитесь к разделу «Вопросы и ответы» в конце данного руководства.306

Данное руководство пользователя загружено на сам диск. Рекомендуется записать резервную копию руководства пользователя на компакт-диск или на локальный жесткий диск сразу после установки диска. Кабель USB

ратКое руКоводство Гарантийный талон

ИНСтРукцИИ ПО тЕхНИкЕ бЕзОПАСНОСтИ Во избежание неисправности или повреждения диска соблюдайте меры предосторожности, приведенные ниже.

• Обязательносоздайтерезервнуюкопиювсех данных на диск, поскольку компания Toshiba не несет ответственности за повреждение или потерю данных. Компания Toshiba не компенсирует затраты, связанные с восстановлением данных.

• вскрывать корпус или диск;

• разбирать диск или его части;

• помещать жидкости рядом с диском или на него, поскольку это может привести к повреждению диска, привести к травмам, поражению электрическим током или пожару;

• ударять, ронять или трясти диск;

• перемещать диск во время работы, поскольку в этом случае возможно повреждение данных;

• использовать другие разъемы, отличные от разъемов USB 2.0 с питанием по шине;

• отсоединять кабели во время работы. Предварительно снимите диск!

• подвергать диск воздействию температур вне диапазона от 5 до 40 °C во время работы и температур от -20 до 60 °C в выключенном состоянии;308

• использовать диск во влажном или пыльном

• накрывать диск во время работы, поскольку он может перегреться;

• помещать диск вблизи нагревательных

• Немедленноотсоединитедиск,если

• появится дым или необычный запах из корпуса диска;

• внутрь корпуса диска попадет вода или он станет влажным;

• в отверстие диска попадет какой-либо предмет;

• поврежден кабель (в этом случае замените кабель на новый). Если диск работает необычно или имеются сомнения относительно электрической безопасности, немедленно позвоните по телефону горячей линии TOSHIBA или обратитесь к авторизованному продавцу!309

тРЕбОВАНИя к СИСтЕмЕ

• Microsoft® Windows® XP или более поздняя версия

• ХАРАКТЕРИСТИКИ - Размеры: 120,53 (Д) x 76,99 (Ш) x 11,70 (В) - Вес: порядка 140 г - Питание (вход): 5 В, макс. ток 1 А Питание через разъем USB. По умолчанию питание только через один USB-порт (5 В, 500 мА).310

уСтАНОВкА ЖЕСткОгО ДИСкА Сведения о работе с питанием от шины и прилагаемом кабеле USB:

• Питание диска осуществляется по шине Поэтому внешний источник питания подключать не требуется, поскольку необходимое питание будет подаваться через подключенный порт USB.

• Пассивные концентраторы USB или разъемы USB, например разъемы для подключения клавиатур, мышей или аналогичных устройств, нельзя использовать для подключения диска.

• Убедитесь в том, что все разъемы подключены

• Не прилагайте усилий при подключении кабелей. Проверяйте полярность перед подключением!311

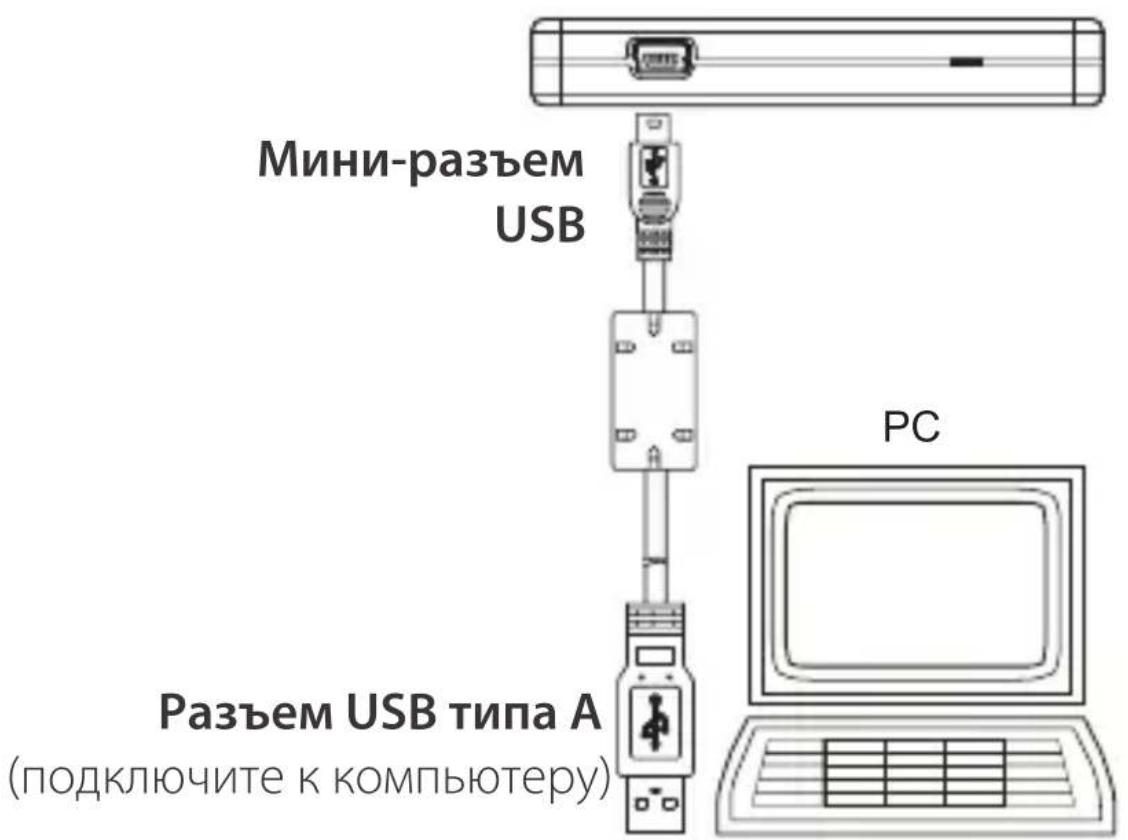

ПОДключЕНИЕ ЖЕСткОгО ДИСкА к кОмПьютЕРу

1. Когда компьютер включен и процедура

загрузки полностью завершена, подсоедините основной разъем USB типа A к порту USB хост- компьютера или к активному концентратору USB.

2. Теперь подсоедините мини-разъем USB

к соответствующему порту на самом диске.

• загоритсяиндикаторпитания/данных

• дискдолженбытьустановлен,авокне«Мой компьютер» должен появиться значок нового

Мини-разъем USB Pазъем USB типа A (подключите к компьютеру)312

СНятИЕ И ОтСОЕДИНЕНИЕ ДИСкА Настоятельно рекомендуется не отсоединять диск просто путем отключения кабеля, поскольку в это время может выполняться запись данных на диск. Эти данные могут быть потеряны, а также возможно физическое повреждение диска! Выполните следующие действия для безопасного снятия диска:

1. Щелкните значок «Безопасное извлечение»

Появится окно сообщение со списком внешних устройств, подключенных к компьютеру.

2. Выберите диск TOSHIBA.

Через несколько секунд появится уведомление, что устройство можно безопасно отключить.

3. Нажмитекнопку«ОК»,послечегоможно

отсоединить диск. Очистка корпуса жесткого диска Перед очисткой диска убедитесь, что он отсоединен от компьютера. Рекомендуется использовать стандартные продукты для читки, а также по возможности вытирать остающуюся на его поверхности жидкость.313

ДОПОлНИтЕльНыЕ РЕкОмЕНДАцИИ Сведения о других действиях при обычной эксплуатации, например переименовании диска, резервном копировании данных или управлении файлами, рекомендуется найти в руководстве пользователя компьютера. Что касается таких задач по обслуживанию, как дефрагментация и оптимизация, рекомендуется обратиться к руководству пользователя системы. Кроме того, настоятельно рекомендуется установить антивирусную программу для защитыданныхотнамеренногоповреждения вирусом или программами «троянского коня».314

ВОПРОСы И ОтВЕты В. Нужно ли форматировать диск после установки? О. Нет,посколькудискужеотформатирован в процессе изготовления В. Требуются ли драйверы USB для операционных систем Microsoft® Windows® XP или более поздних версий? О. Нет,ониужевходятвсоставоперационной

В. Можно ли загрузить компьютер с диска? О. Нет,посколькусистемаWindowsне поддерживает загрузку с внешних жестких

В. Почему для диска не требуется вентилятор? О. Конструкциядискаобеспечивает оптимальное рассеяние тепла, поэтому вентилятор не требуется. Благодаря этому он работает практически бесшумно. В. Почему емкость моего диска (которая отображается в системе Windows) меньше заявленной емкости диска? О. Этаразницаобъясняетсяразличиямиметодов, которые используются для подсчета емкости. Изготовители жестких дисков выполняют подсчет в десятичной системе, а операционная система — в двоичной. Пример в десятичной системе: 1 ГБ = 1000МБ=1000000КБ=1000000000байт.315

Примервдвоичнойсистеме:1ГБ=1024МБ= 1 048 576 КБ = 1 073 741 824 байт. В результате жесткий диск емкостью 120 ГБ (в десятичной системе) в системе Windows отображается как имеющий емкость всего 112 ГБ (в двоичной системе) В. Можно ли использовать диск для копирования операционной системы с одного компьютера на другой? О. Нет,необходимовыполнятьустановку в соответствии с указаниями поставщика операционной системы. Простое копирование не подходит. В. Предоставляет ли компания Toshiba услуги по восстановлению данных? О. Да,компаниейToshibaпредоставляются услуги по восстановлению данных для внешних жестких дисков. Посетите наш веб- сайтпоадресуwww.toshiba-europe.com/ services для получения дополнительной информации об этой услуге. В. Питание на диск не подается, даже когда кабели подключены правильно. О. Попробуйтевыполнитьподключениекдругому порту USB на хост-компьютере или проверьте, будет ли устранена проблема при использовании так называемого Y-образного кабеля, поскольку хост-компьютер может подавать недостаточное питание на порт USB, используемый для подключения. Кабели можно приобрести в магазине электронных товаров.316

уСтРАНЕНИЕ НЕПОлАДОк Компьютер совсем не распознает жесткий диск.

• Проверьтенадежностьвсехсоединений.

• ЕслидискподключенчерезконцентраторUSB, убедитесь в том, что к нему подключен собственный блок питания.

• Еслииспользуетсядополнительнаяплата, убедитесь в том, что она работает правильно иобновитепрограммноеобеспечение/ микропрограмму. Если используется операционная система Windows XP, убедитесь, что установлен пакет обновления 1 или более

Насколькоопасно,чтодискнагреваетсяво время работы? О. Этоявляетсянормальным,а,следовательно,

Отображаетсясообщение“Неудается запустить устройство.” О. Двевозможныепричины.Либовозникла неполадка с питанием и следует проверить соединения, либо диск неисправен и требует обслуживания.317

Диск не отображается окне «Мой компьютер», но при этом он отображается в диспетчере

О. Выполнитеследующиеинструкции:

1. Щелкните правой кнопкой мыши значок

2. В раскрывающемся меню выберите пункт

3. Выберите «Управление диском».

Должен отобразиться список доступных

4. Проверьте, отображается ли диск в этом списке.

5. Щелкните правой кнопкой мыши правое

поле и в раскрывающемся меню выберите пункт «Удалить раздел».

6. Щелкните правой кнопкой мыши текстовое

поле, затем в раскрывающемся меню выберите «Создать раздел».

7. Затем в окне мастера разделов выберите

«Основнойраздел».Нажмитекнопку«Далее».

8. Отобразитсябуквадиск,которуюможно

изменить. Нажмите кнопку «Далее».

9. Подтвердите форматирование диска.318

При попытке форматирования диска отображаетсясообщение«Неудаетсявыполнить форматирование». О. Этоможетбытьсвязаносформатирование диска в файловой системе FAT. Попробуйте выбрать файловую систему «NTFS».Этодолжнорешитьпроблему. Кажется, что диск работает со скоростью меньше 480 Мбит/с (спецификация USB 2.0). О. Убедитесьвтом,чтоиспользуетсяпортUSB2.0, а не старого стандарта V1.1. В некоторых случаях, например в зависимости от доступных ресурсов процессора, других подключенных устройств USB, скорость работы можетотличатьсяотидеальной—480Мбит/с.319

ПОДДЕРЖкА TOShIBA Вамтребуетсяпомощь? Для получения последних драйверов, руководств пользователя и ответов на часто задаваемые вопросы обратитесь к странице дополнительных устройств и услуг TOSHIBA: computers.toshiba.eu/options-support Чтобы найти номера телефонов горячей поддержки TOSHIBA см. веб-узел computers.toshiba.eu/options-warranty. ИНфОРмАцИя О СООтВЕтСтВИИ

Соответствие требованиям CE Данное устройство имеет отметку CE в соответствии с требованиями соответствующихДирективЕС.Ответственнойзамаркировку«CE» является компания TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Germany. Копию официального заявления о соответствии CEможнополучитьнаследующемвеб-узле:http://epps.toshiba-teg.com. Рабочая среда Электромагнитнаясовместимостьданногоустройствабылапроверена в стандартных условиях для данной категории продуктов, для так называемого «домашнего, коммерческого использования и применения в легкой промышленности». Работа в другой среде не проверялась компанией TOSHIBA, поэтому использование данного устройства в других средах может быть ограничено и не рекомендуется. Возможные последствия использования данного устройства в непроверенных рабочих средах: Помехи для других устройств или данного устройства в близлежащей области, с временной неправильной работой или потерей/повреждениемданных.Примернепроверенныхрабочихсред и соответствующих рекомендаций:320

Производственная среда (например, там, где в основном используется трехфазнаясетьснапряжением380В):Опасностьнарушенияработы данного устройства вследствие возможного воздействия сильных электромагнитных полей, особенно рядом с крупными агрегатами или силовыми установками. Медицинскаясреда.СоответствиетребованиямДирективыпо медицинским продуктам не проверялось компанией TOSHIBA, поэтому данное устройство нельзя использовать в качестве медицинского устройства без дополнительной проверки. Использование в необычной среде учреждений, например в больницах, не должно вызвать проблем, если ответственной администрацией не установлено никаких ограничений. Использование в автомобиле. Найдите в инструкциях для владельца соответствующего транспортного средства указания относительно использования данного устройства (или категории устройств). Использование в самолете. Следуйте инструкциям экипажа самолета, касающимся ограничений в эксплуатации. Другие среды, не связанные с вопросами электромагнитной совместимости Использование вне помещений: Поскольку это устройство является стандартным для использования дома или в офисе, в нем не предусмотрена специальная защита от попадания влаги и защита от сильных ударов. Взрывоопасная атмосфера: Использование данного устройства в подобной специальной рабочей среде запрещено. Следующаяинформацияпредназначенатолькодлястран- участников ЕС Заявление о соответствии REACH Новый регламент Европейского Союза (ЕС) в области химии REACH («Орегистрации,оценке,разрешениииограничениихимических веществ») вступил в силу 1 июня 2007 г. Корпорация Toshiba будет выполнять все требования REACH и обязуется предоставлять потребителям своей продукции информацию об используемых в ней химических веществах в соответствии с регламентом REACH. Информацию о присутствии в наших товарах веществ, включенных в список кандидатов в соответствии со статьей 59 (1) норматива ЕС№1907/2006(REACH)вконцентрациисвыше0,1%повесусмотрите на веб-сайте www.toshiba-europe.com/computers/info/reach.321

Утилизация устройств Значок перечеркнутого установленного на колеса контейнера для мусора означает, что данное устройство необходимо утилизировать отдельно от бытовых отходов. Черная полоса означает, что устройство поступило в продажу после 13 августа 2005 г. Сортировка устройств отдельно от другого мусора способствует ихправильнойутилизации.Этопомогаетпредотвратитьвозможные негативные последствия для окружающей среды и здоровья

Для получения более подробной информации о программах сбора и переработки, действующих в вашей стране, см. веб-узел (http://eu.computers.toshiba-europe.com)либообратитесьвместные органы городского управления или магазин, где было приобретено устройство.

© TOSHIBA Europe GmbH, 2009. Все права защищены. TOSHIBA сохраняет за собой право на внесение технических изменений. Компания TOSHIBA не несет ответственности за ущерб, прямо или косвенно связанный с ошибками, неточностями или различиями между данным продуктом и документацией. Название Toshiba и его логотипы являются охраняемыми товарными знаками компании Toshiba. Другие товарные знаки, упомянутые или появляющиеся в данном документе, являются собственностью соответствующихвладельцев.Ошибкиипропускиисключены. StoreAlu2_2.5-UM-V1/1009Uputstvo za korisnike 2,5” USB čvrsti disk
