KÄYTTÖOHJE StorE Alu 2 TOSHIBA

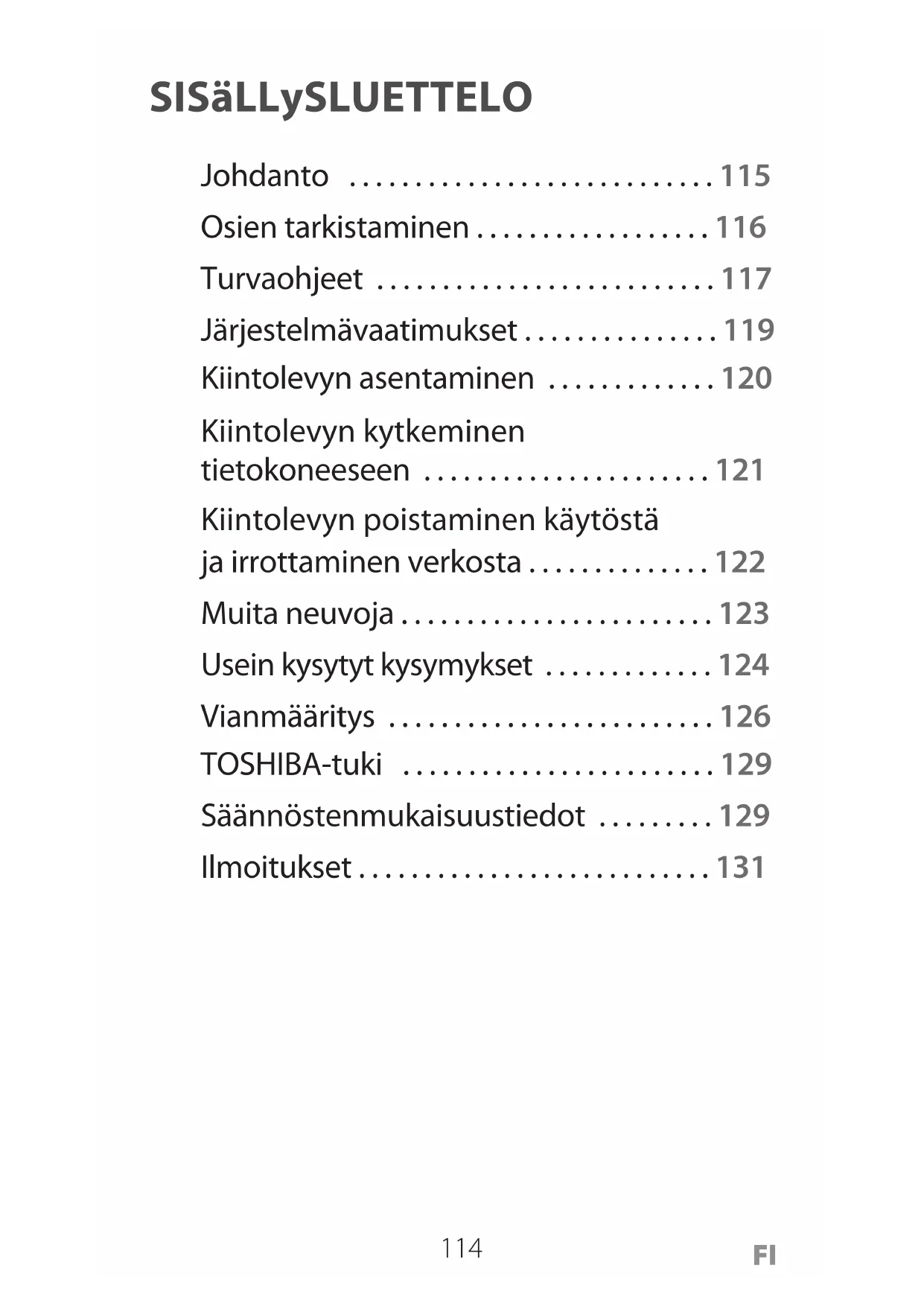

• SISäLLySLUETTELO Johdanto p. 115
• Osien tarkistaminen p. 116
• Turvaohjeet p. 117
• Järjestelmävaatimukset p. 119
• Kiintolevyn asentaminen p. 120
• Kiintolevyn kytkeminen tietokoneeseen p. 121
• Kiintolevyn poistaminen käytöstä ja irrottaminen verkosta p. 122
• Muita neuvoja p. 123
• Usein kysytyt kysymykset p. 124
• Vianmääritys p. 126
• TOSHIBA-tuki p. 129
• Säännöstenmukaisuustiedot p. 129
• Ilmoitukset p. 1311

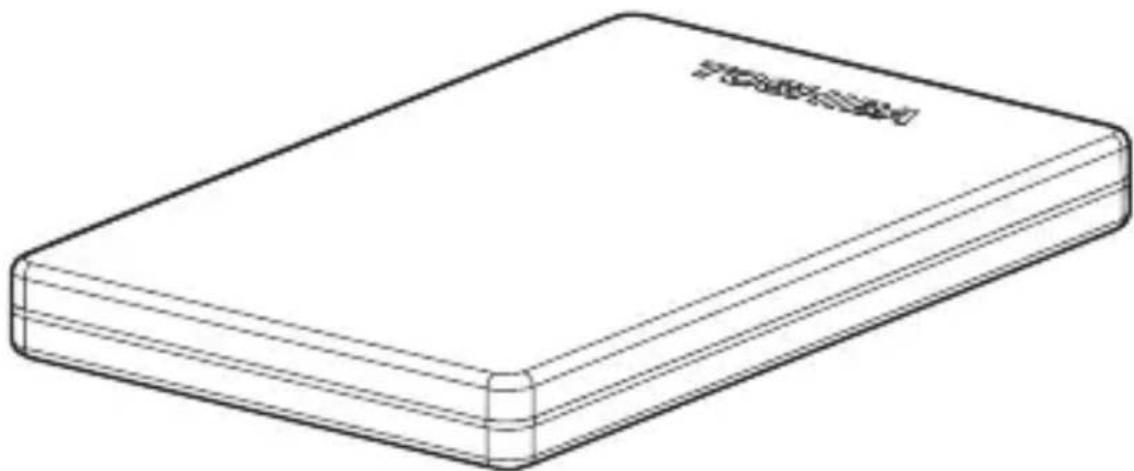

jOhdANTO Kiitos, että valitsit TOSHIBA STOR.E ALU 2 -USB- kiintolevyn. Tämä tuote on suunniteltu ja valmistettu Toshiban korkeiden laatustandardien mukaisesti, uusinta tekniikkaa ja käyttöliittymää käyttäen. Tuotetta luonnehtivat luokassaan erinomainen suorituskyky, laatu, ammattitaito ja ympäristöystävällisyys. Lue tämä käyttöopas huolellisesti, sillä se sisältää kiintolevyn asennukseen, käyttöön ja ylläpitoon liittyviä tärkeitä tietoja sekä tietoturvaa ja turvallisuutta koskevia neuvoja. Jos kiintolevy käyttäytyy tavallisesta poikkeavalla tavalla, katso tämän oppaan lopussa olevaa Usein kysytyt kysymykset -kohtaa.116

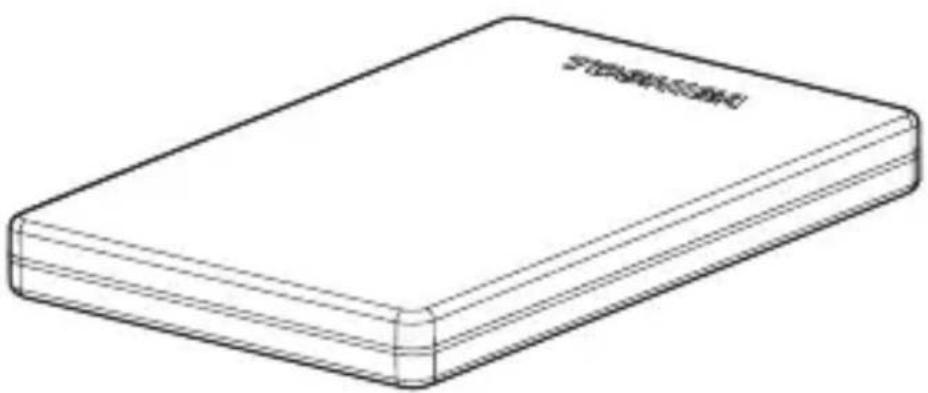

Tämä käyttöopas on ladattu kiintolevylle. Suosittelemme, että varmuuskopioit käyttöoppaan CD-levylle tai paikalliselle kiintolevylle välittömästi kiintolevyn asennuksen jälkeen. USB-kaapeli pika-aloitUSopaS takUUtodiStUS

TUrvAOhjEET Kiintolevyn toimintahäiriöiden ja vahingoittumisen välttämiseksi on noudatettava seuraavia turvaohjeita.

• Varmuuskopioikaikkikiintolevylläolevattiedot, sillä Toshiba ei vastaa tietojen vioittumisesta tai menettämisestä. Toshiba ei korvaa tietojen palauttamiseen liittyviä kustannuksia.

• avaa koteloa tai kiintolevyä

• pura kiintolevyä tai sen osia

• aseta nesteitä kiintolevyn päälle tai sen lähelle, sillä tämä saattaa vahingoittaa kiintolevyä, aiheuttaa henkilövahinkoja tai johtaa sähköiskuun tai tulipaloon

• kolhaise, pudota tai ravista kiintolevyä

• siirrä kiintolevyä käytön aikana, sillä tiedot voivat vahingoittua

• käytä muita kuin USB 2.0 -liittimiä

• irrota kaapeleita käytön aikana. Irrota ensin kiintolevy!

• altista kiintolevyä alle 5 °C:n ja yli 40 °C:n lämpötiloille käytön aikana tai alle -20 °C:n ja yli 60 °C:n lämpötiloille laitteen ollessa sammutettuna

• altista kiintolevyä kosteudelle

• peitä kiintolevyä käytön aikana, sillä se saattaa ylilämmetä

• aseta kiintolevyä kuumien laitteiden lähelle.118

• Irrotakiintolevyvälittömästiverkosta,jos

• laitteesta tulee savua tai epätavallista hajua

• laitteeseen on joutunut vettä tai se on kastunut

• laitteeseen on joutunut jokin esine

• johto on vahingoittunut (vaihda se tällöin uuteen). Joskiintolevykäyttäytyytavallisesta poikkeavalla tavalla tai olet epävarma sen sähköturvallisuudesta, ota välittömästi yhteyttä TOSHIBAN puhelinpalveluun tai valtuutettuun jälleenmyyjään!119

• Microsoft® Windows® XP tai uudempi

• TEKNISET TIEDOT - Mitat: 120,53 (P) x 76,99 (L) x 11,70 (K) - Paino: noin 140 g - Virta (tulo): 5 V, enintään 1 A Virransyöttö USB-väylän kautta. Oletusarvoisesti vain yksi USB-portti (5 V, 500 mA).120

kIINTOLEvyN ASENTAMINEN Tietoja käytöstä väylästä saatavan virran ja kiintolevyn mukana toimitetun USB-kaapelin avulla:

• Kiintolevy toimii väylästä saatavalla virralla. Sitä ei tarvitse kytkeä ulkoiseen virtalähteeseen, sillä kaikki tarvittava virta saadaan USB-portista.

• Passiivisia USB-keskittimiä tai näppäimistöjen, hiirten ja vastaavien laitteiden kaltaisia USB- liittimiä ei voi käyttää, eikä niitä voi kytkeä kiintolevyyn.

• Varmista, että liittimet on kytketty oikein.

• Älä koskaan paina kaapeleita niitä kytkettäessä. Tarkista napaisuus ennen kytkemistä!121

1. Kun tietokoneesi on käynnistynyt, kytke

ensisijainen A-tyypin USB-liitin isäntäjärjestelmän USB-porttiin tai aktiiviseen USB-keskittimeen.

2. Kytke USB-miniliitin kiintolevyn vastaavaan porttiin.

• Virta-jaTiedot-merkkivalosyttyy

• kiintolevykäynnistyy

• kiintolevyotetaankäyttöönjauusikiintolevyn kuvake ilmestyy Oma tietokone -kohtaan. USB-miniliitin A-tyypin USB-liitin (kytke tietokoneeseen)122

kIINTOLEvyN pOISTAMINEN käyTöSTä jA IrrOTTAMINEN vErkOSTA Suosittelemme, että et irrota kiintolevyä verkosta vain irrottamalla kaapelin, sillä kiintolevylle voidaan vielä kirjoittaa tietoja. Nämä tiedot menetetään ja kiintolevy voi fyysisesti vahingoittua! Voit poistaa kiintolevyn turvallisesti käytöstä seuraavalla tavalla:

1. Napsauta Poista laite turvallisesti -kuvaketta.

Näyttöön tulee tietokoneeseen kytkettyjen ulkoisten laitteiden luettelo.

2. Valitse TOSHIBA-kiintolevy.

Muutaman sekunnin näyttöön tulee ilmoitus, että laitteen poistaminen on turvallista.

3. Valitse OK. Nyt voit irrottaa kiintolevyn verkosta.

Kiintolevyn kotelon puhdistaminen Varmista ennen kiintolevyn puhdistamista, että se on fyysisesti irrotettu tietokoneesta. Suosittelemme, että käytät puhdistuksessa tavallisia tuotteita ja pyyhit pinnalle mahdollisesti jääneen nesteen pois.123

MUITA NEUvOjA Jos haluat suorittaa muita tavalliseen käyttöön liittyviä toimintoja, kuten nimetä kiintolevyn uudelleen, varmuuskopioida tietoja tai hallita tiedostoja, perehdy käyttöjärjestelmän käyttöoppaaseen. Lisätietoja ylläpitotehtävistä, kuten kiintolevyn eheyttämisestä ja optimoinnista, on myös käyttöjärjestelmän käyttöoppaassa. Suosittelemme myös, että asennat virustorjuntaohjelmiston, jonka avulla voit suojata tietoja virusten tai troijalaisten aiheuttamilta vahingoilta.124

USEIN kySyTyT kySyMykSET K: Onko kiintolevy alustettava asennuksen jälkeen? V: Ei, sillä kiintolevy on jo alustettu valmistuksen aikana. K: Tarvitaanko Microsoft® Windows® XP:ssä tai sitä uudemmissa käyttöjärjestelmissä USB-ohjaimia? V: Ei, sillä ne kuuluvat jo käyttöjärjestelmään. K: Voiko järjestelmän käynnistää kiintolevyltä? V: Ei, sillä Windows ei tue käynnistämistä ulkoisilta kiintolevyiltä. K: Miksi kiintolevy ei tarvitse tuuletinta? V: Kiintolevyt on suunniteltu siten, että lämpö haihtuu optimaalisesti, joten tuuletinta ei tarvita. Tuloksena on lähes äänetön toiminta. K: Miksi kiintolevyni kapasiteetti on (Windowsin mukaan) pienempi kuin kiintolevyn todellinen ilmoitettu kapasiteetti? V: Ero johtuu kapasiteetin erilaisista laskentatavoista. Kiintolevyjen valmistajat käyttävät laskennassa desimaalijärjestelmää, käyttöjärjestelmä käyttää taas binäärijärjestelmää. Esimerkki desimaalijärjestelmästä: 1 Gt = 1 000 Mt = 1 000 000 kt = 1 000 000 000 tavua Esimerkki binäärijärjestelmästä: 1 Gt = 1 024 Mt = 1 048 576 kt = 1 073 741 824 tavua.125

Tämän vuoksi (desimaalijärjestelmän mukaan) 120 Gt:n kiintolevyn kapasiteetti näyttää Windowsissa olevan vain 112 Gt (binäärijärjestelmän mukaan). K: Voiko käyttöjärjestelmän kopioida kiintolevyn avulla yhdestä tietokoneesta toiseen? V: Ei, sinun on noudatettava asennuksessa käyttöjärjestelmän toimittajan ohjeita. Yksinkertainen kopiointi ei toimi. K: Tarjoaako Toshiba tietojen palautuspalvelua? V: Kyllä, Toshiba tarjoaa tietojen palautuspalvelua ulkoisille kiintolevyille. Lisätietoja tästä palvelusta onsivustossawww.toshiba-europe.com/ services. K: Asema ei käynnisty, vaikka kaapelit on kytketty oikein. V: Kokeile toista isäntäjärjestelmän porttia tai tarkista, että ratkeaako ongelma Y-kaapelilla, sillä joistakin USB-porteista ei saada riittävästi virtaa. Kaapeleita saa sähköliikkeistä.126

vIANMäärITyS Tietokone ei tunnista kiintolevyä ollenkaan.

• Varmista,ettäkaikkikaapelitonliitettytukevasti.

• JoskiintolevyonkytkettyUSB-keskittimeen, varmista, että sillä on oma virtalähde.

• Joskäytätlisävarusteenahankittuakorttia,tarkista sen toimivuus ja päivitä sen ohjelmisto tai laiteohjelmisto. Jos käytät Windows XP:tä, varmista, että olet asentanut vähintään Service Pack 1:n. Onko vaarallista, jos kiintolevy tuntuu lämpimältä käytön aikana? V: Lämpeneminen on normaalia, joten se ei ole vaarallista. Kiintolevy antaa seuraavan virheilmoituksen: Laite ei käynnisty. V: Kaksi mahdollista syytä: virransaantiin liittyvä ongelma ja liitännät on tarkistettava tai kiintolevyssä on ilmennyt toimintahäiriö ja se on huollettava.127

En näe kiintolevyä My Computer -ikkunassa (Oma tietokone), mutta se näkyy Device Managerissa (Laitehallinta). V: Toimi seuraavalla tavalla:

1. Napsauta hiiren kakkospainikkeella My

Computer -kuvaketta (Oma tietokone).

Näet käytettävissä olevien tallennuslaitteiden luettelon.

4. Tarkista, onko kiintolevyäsi luettelossa.

5. Napsauta hiiren kakkospainikkeella oikealla

olevaa ruutua ja valitse ponnahdusvalikosta Delete Partition (Poista osio).

6. Napsauta hiiren kakkospainikkeella ruutua ja

valitse ponnahdusvalikosta Create New Partition (Luo uusi osio).

7. Valitse sen jälkeen Partition Wizard (Ohjattu

osion luominen) -ikkunasta Primary Partition (Ensisijainen osio). Valitse Next (Seuraava).

8. Näet asematunnuksen, jonka voit vaihtaa.

Valitse Next (Seuraava).

9. Vahvista, että haluat alustaa kiintolevyn.128

Kun yritän alustaa kiintolevyn, saan virheilmoituksen Alustamista ei voi suorittaa loppuun. V: Syynä voi olla se, että yrität alustaa kiintolevyn FAT-tiedostojärjestelmässä. Yritä käyttää NTFS-tiedostojärjestelmää. Ongelman pitäisi ratketa. Kiintolevy toimii alle 480 Mbps:n nopeudella (USB 2.0 -määritys). V: Varmista, että käytät USB 2.0 -porttia etkä vanhaa V1.1-standardia. Muun muassa käytettävissä olevat suorittimen resurssit ja muut samanaikaisesti kytkettynä olevat USB-laitteet voivat aiheuttaa sen, että kiintolevy toimii ihanteellista 480 Mbps:n nopeutta hitaammin.129

TOShIBA-TUkI Tarvitsetko apua? Uusimmat ohjainpäivitykset, käyttöohjeet ja usein kysytyt kysymykset löytyvät TOSHIBA-tuen sivustosta osoitteesta computers.toshiba.eu/options-support. Osoitteesta computers.toshiba.eu/options-warranty löydät TOSHIBAN puhelinpalvelun numerot. SääNNöSTENMUkAISUUSTIEdOT CE-merkintä Tällä tuotteella on CE-merkintä asianmukaisten EU-direktiivien mukaisesti. CE-merkinnästä vastaa Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Saksa. Virallinen vaatimustenmukaisuusvakuutus on luettavissaosoitteessahttp://epps.toshiba-teg.com. Työympäristö Tämän tuotteen sähkömagneettinen yhteensopivuus (EMC) on tarkistettu kotitalouksien, toimistojen ja kevyen teollisuuden tuoteluokassa. Tuote täyttää tämän luokan EMC-vaatimukset. Toshiba ei ole tarkistanut tuotetta muissa tuoteluokissa. Tuotteen käyttö muissa työympäristöissä saattaa olla kiellettyä tai sitä ei suositella. Muissa kuin EMC-tarkistetuissa työympäristöissä tuotteen käytöllä voi olla seuraavat seuraukset: muut lähistöllä olevat tuotteet voivat saada häiriöitä tai ne voivat saada toimintahäiriön, joka saattaa johtaa tietojen menettämiseen tai niiden vahingoittumiseen. Seuraavassa luetellaan esimerkkejä työympäristöistä, joissa tämän tuotteen käyttöä ei ole tarkistettu, sekä annetaan vinkkejä tätä koskien.130

Teollisuusympäristöt (esim. ympäristöt, joissa käytetään lähinnä kolmivaiheista verkkojännitettä): Tämä tuote saattaa häiriintyä voimakkaista sähkömagneettisista kentistä johtuen, erityisesti isojen koneiden tai virtalähteiden läheisyydessä. Lääketieteelliset ympäristöt. Toshiba ei ole tarkistanut, vastaako tämä tuote lääkinnällisistä laitteista annetun direktiivin vaatimuksia. Siksi tätä tuotetta ei saa käyttää lääketieteellisiin tarkoituksiin ennen asian tarkistamista. Tuotetta voi kuitenkin käyttää tavallisessa toimistotyössä myös sairaaloissa, kunhan sairaalan johto asian hyväksyy. Autoympäristöt. Tarkista, onko käytettävän kulkuneuvon käyttöoppaissa tämän tuotteen (tai tuoteluokan) käyttöä koskevia ohjeita. Lentokoneympäristöt. Noudata lentohenkilökunnan laitteen käyttöä rajoittavia neuvoja. Muut ympäristöt, jotka eivät liity EMC:hen. Käyttö ulkona. Tämä tuote on tyypillinen koti- ja toimistotuote, joten sitä ei ole suojattu iskuilta tai kosteudelta. Räjähdetyö. Tuotteen käyttö räjähdetyöympäristöissä ei ole sallittua. Seuraavat tiedot koskevat vain EU-maita: REACH-vaatimusten täyttäminen Euroopan unionin (EU) uusi REACH-kemikaaliasetus (lyhenne sanoista Registration, Evaluation, Authorization and Restriction of Chemicals) tuli voimaan 1. 6. 2007. Toshiba täyttää kaikki REACH-vaatimukset ja sitoutuu antamaan asiakkailleen tietoja tuotteissaan käytettävistä kemikaaleista REACH-määräysten mukaisesti. Sivustossa www.toshiba-europe.com/computers/info/reach on tietoja kandidaattiluettelon sisältämistä tuotteissamme käytettävistä aineista säädöksen(EU)1907/2006(REACH)artiklan59(1)mukaisesti,jospitoisuus ylittää 0,1 painoprosenttia.131

Tuotteiden hävittäminen Ylivedetty roskakorin symboli osoittaa, että tuotteet on kerättävä ja hävitettävä muusta talousjätteestä erillään. Musta palkki osoittaa, että tuote on tullut markkinoille

13. 8. 2005 jälkeen.

Osallistumalla tuotteiden erilliseen keräykseen myötävaikutat tuotteiden asianmukaiseen hävittämiseen ja autat välttämään luonnolle ja terveydelle aiheutuvat haitat. Lisätietoja oman maasi keräys- ja kierrätysohjelmista saat sivustostamme (http://eu.computers.toshiba-europe.com)taiottamallayhteyttä paikallisiin viranomaisiin tai liikkeeseen, josta tuote on ostettu. ILMOITUkSET © 2009 TOSHIBA Europe GmbH. Kaikki oikeudet pidätetään. TOSHIBA pidättää oikeuden teknisiin muutoksiin. TOSHIBA ei ole vastuussa vahingoista, jotka johtuvat suoraan tai epäsuorasti tämän tuotteen, sen käyttöohjeiden tai muiden ohjeiden välisistä eroista, virheistä tai poistoista. Toshiban nimi ja logot ovat Toshiban rekisteröityjä tavaramerkkejä. Muut tässä asiakirjassa mainitut tai esiintyvät tavaramerkit ovat omistajiensa omaisuutta. Virheistä tai poistoista ei vastata. StoreAlu2_2.5-UM-V1/1009Manuel de l’utilisateur Disque dur USB 2,5”
