INSTRUKCJA OBSŁUGI WD4290, WD4290, WD5200 M KARCHER

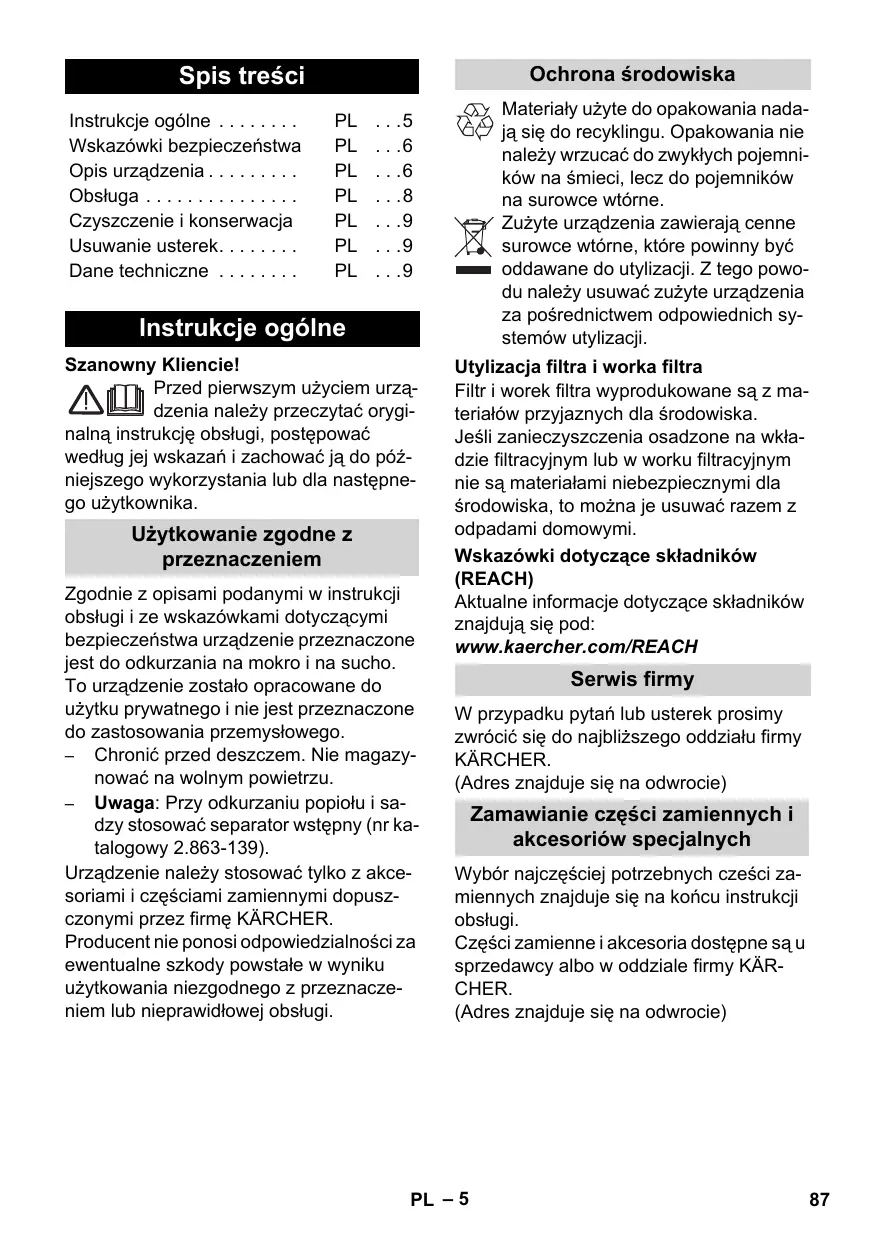

Instrukcje ogólne . . . . . . . . Wskazówki bezpieczeństwa Opis urządzenia . . . . . . . . . Obsługa . . . . . . . . . . . . . . . Czyszczenie i konserwacja Usuwanie usterek. . . . . . . . Dane techniczne . . . . . . . .

PL PL PL PL PL PL PL Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne. Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powodu należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji.

. . .5 . . .6 . . .6 . . .8 . . .9 . . .9 . . .9

Instrukcje ogólne Szanowny Kliencie! Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Użytkowanie zgodne z przeznaczeniem Zgodnie z opisami podanymi w instrukcji obsługi i ze wskazówkami dotyczącymi bezpieczeństwa urządzenie przeznaczone jest do odkurzania na mokro i na sucho. To urządzenie zostało opracowane do użytku prywatnego i nie jest przeznaczone do zastosowania przemysłowego. – Chronić przed deszczem. Nie magazynować na wolnym powietrzu. – Uwaga: Przy odkurzaniu popiołu i sadzy stosować separator wstępny (nr katalogowy 2.863-139). Urządzenie należy stosować tylko z akcesoriami i częściami zamiennymi dopuszczonymi przez firmę KÄRCHER. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.

Utylizacja filtra i worka filtra Filtr i worek filtra wyprodukowane są z materiałów przyjaznych dla środowiska. Jeśli zanieczyszczenia osadzone na wkładzie filtracyjnym lub w worku filtracyjnym nie są materiałami niebezpiecznymi dla środowiska, to można je usuwać razem z odpadami domowymi. Wskazówki dotyczące składników (REACH) Aktualne informacje dotyczące składników znajdują się pod:

www.kaercher.com/REACH Serwis firmy W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy KÄRCHER. (Adres znajduje się na odwrocie)

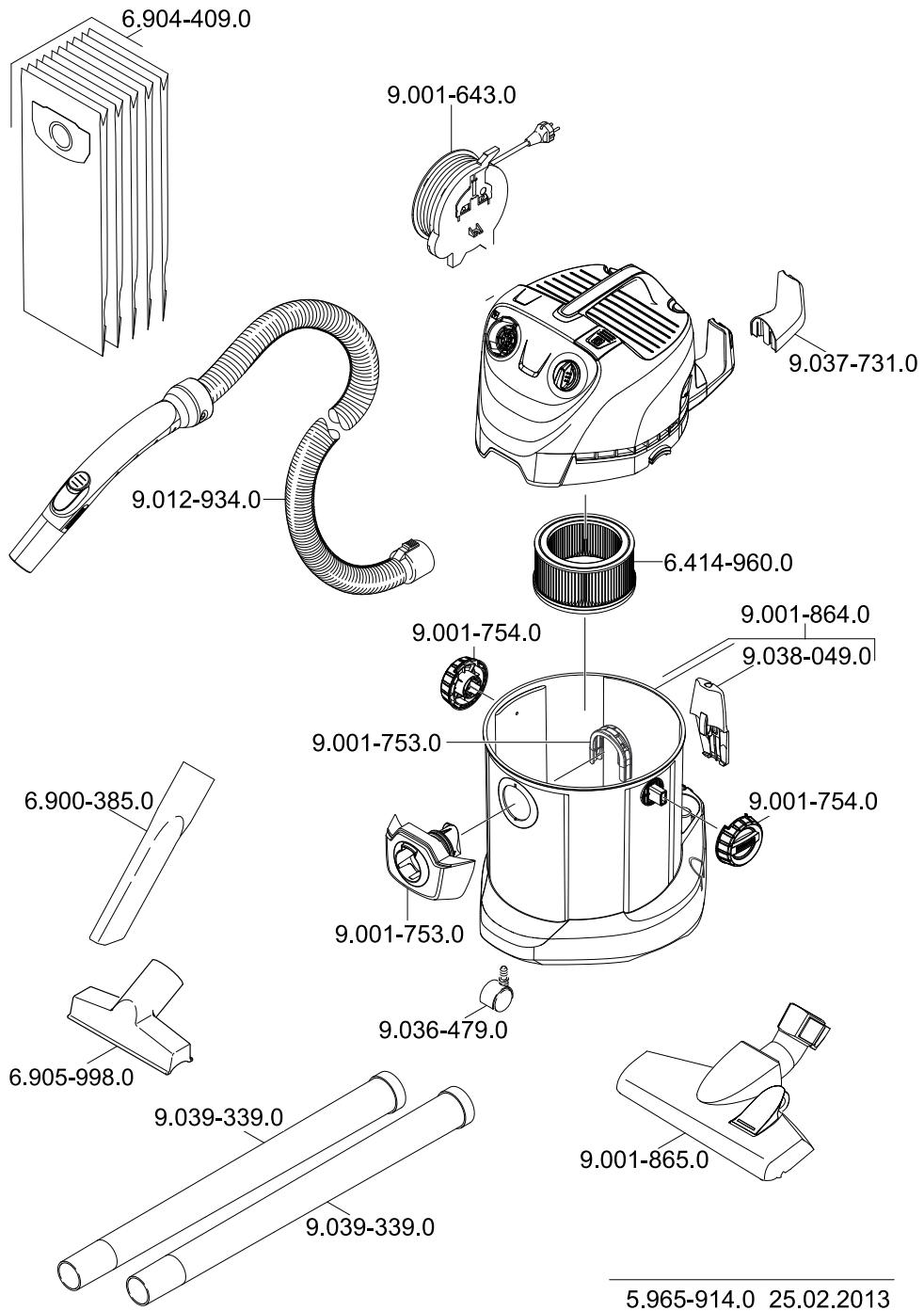

Zamawianie części zamiennych i akcesoriów specjalnych Wybór najczęściej potrzebnych cześci zamiennych znajduje się na końcu instrukcji obsługi. Części zamienne i akcesoria dostępne są u sprzedawcy albo w oddziale firmy KÄRCHER. (Adres znajduje się na odwrocie)

 Niebezpieczeństwo porażenia prą-

Gwarancja W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się z urządzeniem wraz z wyposażeniem i dowodem kupna do Waszego sprzedawcy lub do najbliższego autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)

Wskazówki bezpieczeństwa Niniejsze urządzenie nie jest przewidziane do użytkowania przez osoby o ograniczonych możliwościach fizycznych, sensorycznych i mentalnych albo takie, którym brakuje doświadczenia i/ lub wiedzy na temat jego używania, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia. – Dzieci mogą użytkować urządzenie tylko wtedy, gdy mają ponad 8 lat i gdy są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia. – Opakowania foliowe przechowywać dala od dzieci; istnieje niebezpieczeństwo uduszenia! – Po każdym użyciu i przed każdym czyszczeniem/konserwacją urządzenie należy wyłączyć. – Ryzyko pożaru. Nie zasysać płonących ani żarzących się przedmiotów. – Eksploatacja urządzenia w miejscach zagrożonych wybuchem jest zabroniona. 몇 Podłączenie do sieci Urządzenie podłączać jedynie do prądu zmiennego. Napięcie musi być zgodne z napięciem podanym na tabliczce znamionowej urządzenia. –

dem Nigdy nie dotykać wtyczki ani gniazdka mokrymi rękami. Przy wyjmowaniu wtyczki sieciowej z gniazdka wtykowego nie ciągnąc za kabel sieciowy. Przed każdym zastosowaniem sprawdzać, czy przewód zasilający lub wtyczka nie są uszkodzone. W przypadku uszkodzenia przewodu zasilającego niezwłocznie zlecić jego wymianę przez autoryzowany serwis lub elektryka. W celu zapobiegania wypadkom spowodowanym prądem elektrycznym zaleca się stosowanie gniazdek z wyłącznikiem ochronnym (prąd wyzwalający o mocy znamionowej maks. 30 mA).  Uwaga Określone substancje w wyniku zawirowania z zasysanym powietrzem mogą tworzyć wybuchowe opary i mieszanki! Nigdy nie zasysać następujących substancji: – Wybuchowe lub łatwopalne gazy, ciecze i pyły (reaktywne). – Reaktywne pyły metali (np. aluminium, magnez, cynk) w połączeniu z silnie alkalicznymi i kwasowymi środkami czyszczącymi – Nierozcieńczone silne kwasy i ługi – Rozpuszczalniki organiczne (np. benzyna, rozcieńczalniki do farb, aceton, olej opałowy). Substancje te mogą ponadto reagować z materiałami zastosowanymi w urządzeniu.

Opis urządzenia Ilustracje, patrz strony rozkładane! Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia uszkodzeń w transporcie należy zwrócić się do dystrybutora.

Przyłącze węża ssącego

Do podłączenia wężyka do zasysania. Wskazówka: W celu jego wyjęcia nacisnąć zatrzask kciukiem i wyjąć wężyk do zasysania.

Pałąk nośny służy do zaryglowania głowicy urządzenia i zbiornika. W celu odryglowania należy zamek obrotowy przekręcić w kierunku strzałki, aż do uwolnienia rygla.

Włożyć wężyk do zasysania do złącza nadmuchu; powoduje to aktywację funkcji wydmuchiwania. Uchwyt do noszenia przenoszenia Do noszenia urządzenia wzgl. do zdjęcia głowicy urządzenia po odryglowaniu.

Worek filtracyjny Wskazówka: Do odkurzania na mokro nie można używać worka filtracyjnego! Zalecenie: Worek filtracyjny używany jest do odkurzania drobnego pyłu. Nabój filtrujący

Schowek na akcesoria głowicy urządzenia Schowek na akcesoria umożliwia przechowywanie dysz ssących przy urządzeniu. Przycisk wciągania kabla sieciowego

Nabój filtracyjny musi być używany zawsze, zarówno przy odkurzaniu na mokro jak i na sucho. Wskazówka: Przed ponownym użyciem mokrego naboju filtracyjnego do odkurzania na sucho, należy go wysuszyć. Wężyk do zasysania z uchwytem

Schowek na akcesoria - Hak Ten schowek na akcesoria umożliwia przechowywanie wężyka do zasysania i dysz ssących.

Rury ssące 2 x 0,5 m Ssawka podłogowa (z dźwignią przełączającą)

Przełącznik obrotowy (ZAŁ./WYŁ.) Położenie I: Tryb normalny, odkurzanie lub nadmuch. Położenie 0: Sprzęt jest wyłączony. Pozycja parkowania

Do odkurzania twardych nawierzchni i wykładzin dywanowych: Dźwignia na symbolu wykładzin dywanowych Dźwignia na symbolu twardych nawierzchni

Schowek na akcesoria - Zbiornik

Ten schowek na akcesoria umożliwia przechowywanie rur ssących przy urządzeniu lub innych akcesoriów.

Do krawędzi, szczelin, grzejników i ciężko dostępnych obszarów. ssawka do tapicerki Do odsysania brudu przy meblach tapicerowanych, materacach, firanach itd.

몇 Stosować zawsze nabój filtrujący, zarówno podczas odkurzania na mokro, jak i na sucho!

Przed uruchomieniem  Rysunek Przed uruchomieniem zamontować luźno dołączone części do urządzenia.  Rysunek Zalecenie: Worek filtracyjny używany jest do odkurzania drobnego pyłu.

 Rysunek Podłączyć akcesoria.  Rysunek Podłączyć urządzenie do zasilania.  Rysunek Włączyć urządzenie.

Czyszczenie ciężko dostępnych miejsc wzgl. miejsc, w których odkurzanie jest niemożliwe, np. listowie w warstwie żwiru.  Rysunek Włożyć wężyk do zasysania do złącza nadmuchu; powoduje to aktywację funkcji wydmuchiwania.

몇 Pracować tylko przy użyciu suchego

wkładu filtracyjnego! Zalecenie: Worek filtracyjny używany jest do odkurzania drobnego pyłu. (patrz opis / rysunek )  Stopień napełnienia worka filtracyjnego zależy od rodzaju zasysanych śmieci. W przypadku drobnego pyłu, piasku itp., worek filtracyjny należy zmieniać częściej. Założone worki filtra mogą pęknąć, z tego względu należy na czas wymienić worek filtra!  Uwaga: Przy odkurzaniu popiołu i sadzy stosować separator wstępny (nr katalogowy 2.863-139).

 W celu odessania wilgoci założyć odpowiednie akcesoria na rury ssące wzgl. bezpośrednio na rękojeść. 몇 Uwaga: Nie stosować worków filtrujących! W przypadku wytworzenia piany lub wypływu cieczy natychmiast wyłączyć urządzenie! Wskazówka: Gdy zbiornik jest pełny, pływak zamyka otwór ssący, a turbina ssąca pracuje na zwiększonych obrotach. W tym przypadku natychmiast wyłączyć urządzenie i opróżnić zbiornik.

 Wyłączyć urządzenie.  Rysunek Zawiesić dyszę podłogową w pozycji parkowania.

Zakończenie pracy  Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego. Opróżnić zbiornik  Rysunek Zdjąć głowicę urządzenia i opróżnić zbiornik. Przechowywanie urządzenia  Rysunek Wciągnąć przewód zasilający poprzez mechanizm wciągania kabla sieciowego i umieścić wyposażenie przy urządzeniu. Przechowywać urządzenie w suchym pomieszczeniu.

Czyszczenie i konserwacja

 Niebezpieczeństwo Przed przystąpieniem do wszelkich prac pielęgnacyjnych i konserwacyjnych urządzenie wyłączyć i wyjąć wtyczkę z gniazdka sieciowego. Do wszelkich napraw i prac na podzespołach elektrycznych uprawniony jest jedynie autoryzowany serwis. 몇 Uwaga Nie stosować mleczka do szorowania, środka do czyszczenia szkła ani uniwersalnego środka czyszczącego! Nigdy nie zanurzać urządzenia w wodzie.  Urządzenie i akcesoria z tworzywa sztucznego należy czyścić zwykłym środkiem do czyszczenia tworzyw sztucznych.  W razie potrzeby wypłukać zbiornik i akcesoria wodą i osuszyć przed ponownym użyciem.  Rysunek Filtr wkładkowy czyścić w razie potrzeby jedynie pod wodą bieżącą; nie ścierać ani szczotkować. Całkowicie osuszyć przed zamontowaniem. Całkowicie osuszyć przed zamontowaniem.

Wciąganie kabla sieciowego nie działa  Kabel sieciowy jest prawdopodobnie zanieczyszczony. Wyczyścić kabel sieciowy.

Spadek siły ssania Jeżeli spada wydajność urządzenia, należy sprawdzić następujące funkcje.  Akcesoria, wąż ssący lub rury ssące są zatkane; należy je udrożnić drążkiem.  Worek filtra jest pełen, wstawić nowy worek filtra. (patrz opis / rysunek )  Filtr wkładkowy jest zanieczyszczony: Wytrzepać filtr wkładkowy, a w razie potrzeby wyczyścić pod wodą bieżącą. (patrz opis / rysunek )  Wymienić uszkodzony filtr wkładkowy.

Dane techniczne Napięcie 1~50/60 Hz Moc Pznam. Moc Pmaks. Bezpiecznik sieciowy (zwłoczny) Pojemność zbiornika Pochłanianie wody przy użyciu rękojeści Pochłanianie wody przy użyciu dyszy do podłóg Kabel sieciowy Poziom ciśnienia akustycznego (EN 60704-2-1) Ciężar (bez akcesoriów)

220 240 1400 1600 10

Zmiany techniczne zastrzeżone!
