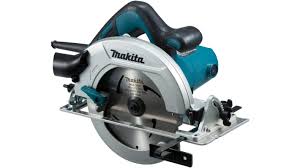

MODE D'EMPLOI 5704 RK MAKITA

Cette illustration montre la position correcte des mains et la fixation adéquate de la pièce à travailler. Clé hexagonale

14 Profondeur de coupe

L’outil est conçu pour couper le bois de manière rectiligne en longueur et en largeur, ainsi que de manière oblique à

45°, en restant fermement en contact avec la pièce à travailler.

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l’outil.

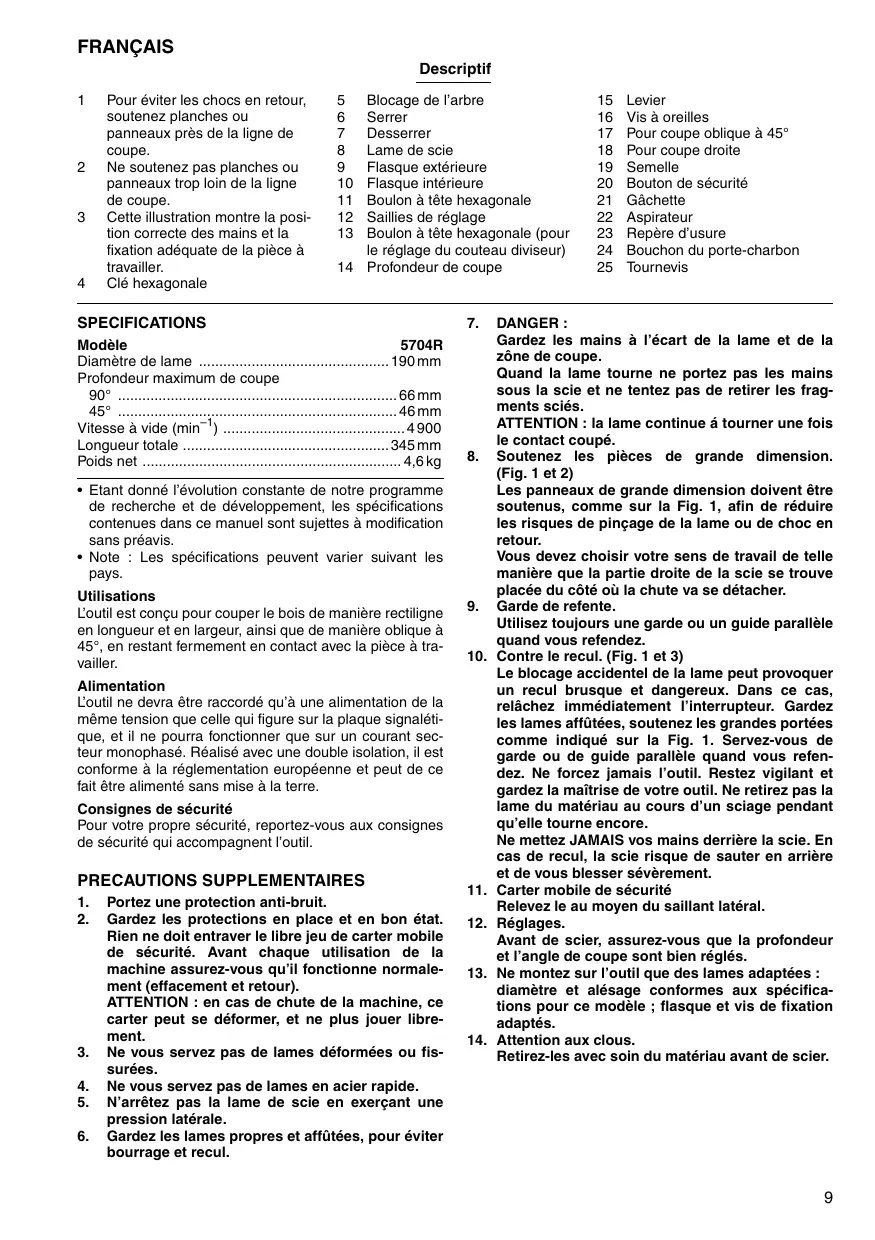

PRECAUTIONS SUPPLEMENTAIRES

1. Rien ne doit entraver le libre jeu de carter mobile de sécurité. Avant chaque utilisation de la machine assurez-vous qu’il fonctionne normalement (effacement et retour). ATTENTION : en cas de chute de la machine, ce carter peut se déformer, et ne plus jouer librement. Ne vous servez pas de lames déformées ou fissurées. Ne vous servez pas de lames en acier rapide. N’arrêtez pas la lame de scie en exerçant une pression latérale. Gardez les lames propres et affûtées, pour éviter bourrage et recul.

12. Pour coupe droite Semelle Bouton de sécurité Gâchette Aspirateur Quand la lame tourne ne portez pas les mains sous la scie et ne tentez pas de retirer les fragments sciés. ATTENTION : la lame continue á tourner une fois le contact coupé. Soutenez les pièces de grande dimension. (Fig. 1 et 2) Les panneaux de grande dimension doivent être soutenus, comme sur la Fig. 1, afin de réduire les risques de pinçage de la lame ou de choc en retour. Vous devez choisir votre sens de travail de telle manière que la partie droite de la scie se trouve placée du côté où la chute va se détacher. Garde de refente. Utilisez toujours une garde ou un guide parallèle quand vous refendez. Contre le recul. (Fig. 1 et 3) Le blocage accidentel de la lame peut provoquer un recul brusque et dangereux. Dans ce cas, relâchez immédiatement l’interrupteur. Gardez les lames affûtées, soutenez les grandes portées comme indiqué sur la Fig. 1. Servez-vous de garde ou de guide parallèle quand vous refendez. Ne forcez jamais l’outil. Restez vigilant et gardez la maîtrise de votre outil. Ne retirez pas la lame du matériau au cours d’un sciage pendant qu’elle tourne encore. Ne mettez JAMAIS vos mains derrière la scie. En cas de recul, la scie risque de sauter en arrière et de vous blesser sévèrement. Carter mobile de sécurité Relevez le au moyen du saillant latéral. Réglages. Avant de scier, assurez-vous que la profondeur et l’angle de coupe sont bien réglés. Ne montez sur l’outil que des lames adaptées : diamètre et alésage conformes aux spécifications pour ce modèle ; flasque et vis de fixation adaptés. Attention aux clous. Retirez-les avec soin du matériau avant de scier.

15. Quand vous faites fonctionner la scie, maintenez le câble loin de la zone de coupe et disposez-le de façon qu’il ne soit pas pris dans le matériau à scier durant l’opération. Sciez toujours en assurant bien votre main et le matériau, et le câble maintenu loin de la zone de travail.

16. La partie la plus large de la base de la scie doit reposer sur la partie soutenue de la pièce à scier, et non sur la partie destinée à tomber au sciage. La Fig. 5 vous montre la manière CORRECTE de scier l’extrémité d’une planche et la Fig. 6 la façon INCORRECTE. Si la pièce à couper est de petite taille, immobilisez-la avec un serre-joint : N’ESSAYEZ PAS DE LA TENIR SEULEMENT AVEC VOTRE MAIN. (Fig. 6) 17. Ne tentez jamais de scier en bloquant dans un étau la scie lame en l’air. C’est fort dangereux et risque d’entraîner de graves accidents. (Fig. 7) 18. Une fois le sciage terminé et avant de reposer la scie, assurez-vous que le carter mobile de protection coiffe complèlement la lame, et que celleci est complètement arrêtée. 19. Utilisation des données du fabricant • Assurez-vous que le diamètre, l’épaisseur et les autres caractéristiques de la lame de scie sont adaptées à l’outil ; • Assurez-vous que la lame de scie est adaptée à la vitesse d’axe de l’outil. 20. N’utilisez aucun disque abrasif.

CONSERVEZ CES INSTRUCTIONS.

Ensuite, retirez la flasque extérieure, relevez le carter au maximum, puis retirez la lame. (Fig. 9)

Installez la lame en procédant dans l’ordre inverse du retrait. Installez la flasque intérieure, la lame, la flasque extérieure puis le boulon à tête hexagonale, dans cet ordre. Assurez-vous de fixer solidement le boulon à tête hexagonale, avec le blocage de l’arbre complètement enfoncé. (Fig. 10) ATTENTION : • Assurez-vous que les dents de la lame pointent dans la même direction que le sens de rotation de l’outil. (La flèche que porte la lame doit pointer dans la même direction que celle de l’outil). • Le flasque intérieur a un diamètre de 30 mm d’un côté et de 20 mm de l’autre. Le côté de 20 mm porte l’inscription “20”. Utilisez le côté qui convient au diamètre du trou de la lame que vous désirez utiliser. Le fait de monter la lame du mauvais côté peut entraîner des vibrations dangereuses. • Ne vous servez que d’une clé hexagonale Makita pour retirer ou installer la lame.

Réglage du couteau diviseur (Fig. 11)

Utilisez la clé hexagonale pour desserrer le boulon à tête hexagonale pour l’ajustement du couteau diviseur, puis levez le couvercle de sûreté. Déplacez le couteau diviseur vers le haut ou vers le bas sur les deux saillies pour obtenir les réglages indiqués sur le schéma, de façon à obtenir l’écart approprié entre le couteau diviseur et la lame de scie. ATTENTION : Assurez-vous que le couteau diviseur est réglé de façon que : La distance entre le couteau diviseur et le rebord denté de la lame ne dépasse pas 5 mm. Le rebord denté de la lame ne dépasse pas de plus de 5 mm du bord inférieur du couteau diviseur.

Réglage de la profondeur de coupe (Fig. 12)

MODE D’EMPLOI Pose et dépose de la lame

Avec cet outil, vous pouvez utiliser les lames suivantes : Dia. max.

Desserrez le levier sur le guide de profondeur puis déplacez la base vers le haut ou le bas. A la profondeur de coupe désirée, fixez la base en serrant le levier.

ATTENTION : • Utilisez une faible profondeur de coupe pour les pièces minces afin d’obtenir des coupes plus nettes et plus sûres. • Après avoir ajusté la profondeur de coupe, serrez toujours le levier à fond.

Réglage pour les coupes en biseau (Fig. 13)

L’épaisseur du couteau diviseur est de 1,8 mm. ATTENTION : • Ne vous servez pas de lames dont les caractéristiques ne correspondent pas à celles spécifiées sur cette notice. • Ne vous servez pas de lames dont le disque est plus épais ou dont le jeu est plus petit que l’épaisseur du couteau diviseur. Pour retirer la lame, appuyez sur le blocage d’arbre de façon que la lame ne puisse plus tourner, et desserrez le boulon à tête hexagonale vers la gauche à l’aide de la clé hexagonale. (Fig. 8)

Desserrez les vis à oreilles à l’avant et à l’arrière, puis inclinez l’outil à l’angle désiré pour les coupes en biseau

(0° – 45°). Fixez les vis à oreilles à l’avant et à l’arrière après avoir effectué le réglage.

Pour des coupes rectilignes, alignez l’encoche droite à l’avant de la table sur la ligne de coupe de la pièce. Pour des coupes en biais à 45°, alignez la ligne de coupe sur l’encoche gauche.

Avant toute intervention, assurez-vous que le contact est coupé et l’outil débranché.

Remplacez charbons lorsqu’ils sont usés jusqu’au repère d’usure. Les 2 charbons identiques doivent être remplacés simultanément.

Pour votre sécurité et la fiabilité du produit, les réparations, la maintenance de cet appareil doit être confiée à un Centre d’Entretien Makita.

• Le couteau diviseur devra toujours être utilisé, sauf lorsque vous attaquez une pièce par le milieu. • N’arrêtez pas la lame de scie en exerçant une pression latérale dessus.

Guide parallèle (Fig. 17)

Un guide parallèle, très commode, vous permet de réaliser des coupes droites d’une parfaite précision. Glissez simplement ce guide contre le côté de la pièce à scier et assurez-la en position à l’aide de la vis papillon située sur l’avant de l’embase. Elle vous permet en outre d’exécuter des coupes répétées pour une largeur uniforme.

Raccord d’aspiration (Fig. 18 et 19)

(pour le raccordement d’un aspirateur) Pour effectuer des coupes propres, raccordez un aspirateur à l’outil. Fixez le joint sur l’outil à l’aide de la vis. Puis, raccordez le tuyau d’aspirateur au joint.

Profundidad de corte

ESPECIFICACIONES Modelo

5704R Diámetro de cuchilla 190 mm Tampoco utilice cuchillas de acero de gran velocidad de corte.

Tapón de escobilla Destornillador

Cuando la operación de corte requiere que se apoye la sierra sobre la pieza de trabajo, deberá apoyarse sobre la parte mayor para cortar la parte más pequeña. 9. Emplee la guía lateral. Emplee siempre un protector o borde recto para serrar. 10. Protector para evitar coltragolpe (Fig. 1 y 3) El contragolpe ocurre cuando la sierra se atasca rápidamente y es impulsada hacia atrás, hacia el operador. Suelte el interruptor inmediatamente si la sierra salta o se atasca. Mantenga afiladas las cuchillas. Sostenga los paneles largos como se muestra en la Fig. 1. Emplee un protector o borde recto de guía para serrar. No fuerce la herramienta. Esté alerta y ejerza el control. No saque la sierra de la pieza de trabajo minetras esté cortando o mientras la cuchilla esté en movimiento. NUNCA ponga la mano ni los dedos detrás de la sierra. Si se produce contragolpe, la sierra puede saltar con facilidad hacia atrás sobre su mano, causándole heridas graves. 11. Protector inferior. Levante la protector inferior con la manivela retráctil. 12. Ajustes. Antes de efectuar el corte, ceriórese de que los ajuste de la profundidad y biselado estén bien hechos.

16. Ponga la parte más ancha de la base de la sierra en la parte de la pieza de trabajo que esté bien sostenida, y no en la parte que caerá cuando se termine el corte. Como ejemplos, la Fig. 5 muestra la forma CORRECTA de cortar el extremo de una tabla, y la Fig. 6 la forma INCORRECTA. Si la pieza de trabajo es corta o pequeña, sujétela. ¡NO INTENTE SOSTENER LA PIEZAS CORTAS CON LA MANO! (Fig. 6) 17. No intente nunca serrar con la sierra circular sostenida al revés en una mesa de trabajo. Es muy peligroso y puede ocasionar accidentes serios. (Fig. 7) 18. Antes de dejar la herramienta después de haber efectuado un corte, ceriórese de que el protector inferior (que sobresale) esté cerrado y que la cuchilla se haya parado completo. 19. Empleo de datos del fabricante • Asegúrese de que el diámetro, espesor y otras características de la hoja de sierra sean apropiados para la herramienta. • Asegúrese de que la hoja de sierra sea apropiada para la velocidad del vástago de la herramienta. 20. No utilice ningún disco abrasivo.

GUARDE ESTAS INSTRUCCIONES.

Ajuste de la cuchilla abridora (Fig. 11) Afloje el perno de cabeza hueca hexagonal de ajuste de la cuchilla abridora con la llave hexagonal, después suba la cubierta de seguridad. Mueva la cuchilla abridora hacia arriba o abajo sobre los dos salientes de ajuste indicados en la ilustración, para obtener la holgura apropiada entre la cuchilla abridora y la hoja de sierra. PRECAUCIÓN: Cerciórese de que la cuchilla abridora esté ajustada de forma que: La distancia entre la cuchilla abridora y el círculo dentado de la hoja de sierra no sea de más de 5 mm. El círculo dentado no sobresalga más de 5 mm por fuera del borde inferior de la cuchilla abridora.

Luego conecte la manguera de la aspiradora en la pieza de unión.

• Cuando corte piezas de trabajo finas, emplee poca profundidad de corte con objeto de obtener unos cortes más limpios y seguros. • Después de ajustar la profundidad de corte, apriete siempre la palanca. 20 Botão de segurança 21 Gatilho 22 Aspirador 23 Marca limite
