BRUKSANVISNING 5704 RK MAKITA

Det foljande visar de symboler som anvands for den har maskinen. Se noga till att du forstar deras innebord innan maskinen anvands.

Symbolene

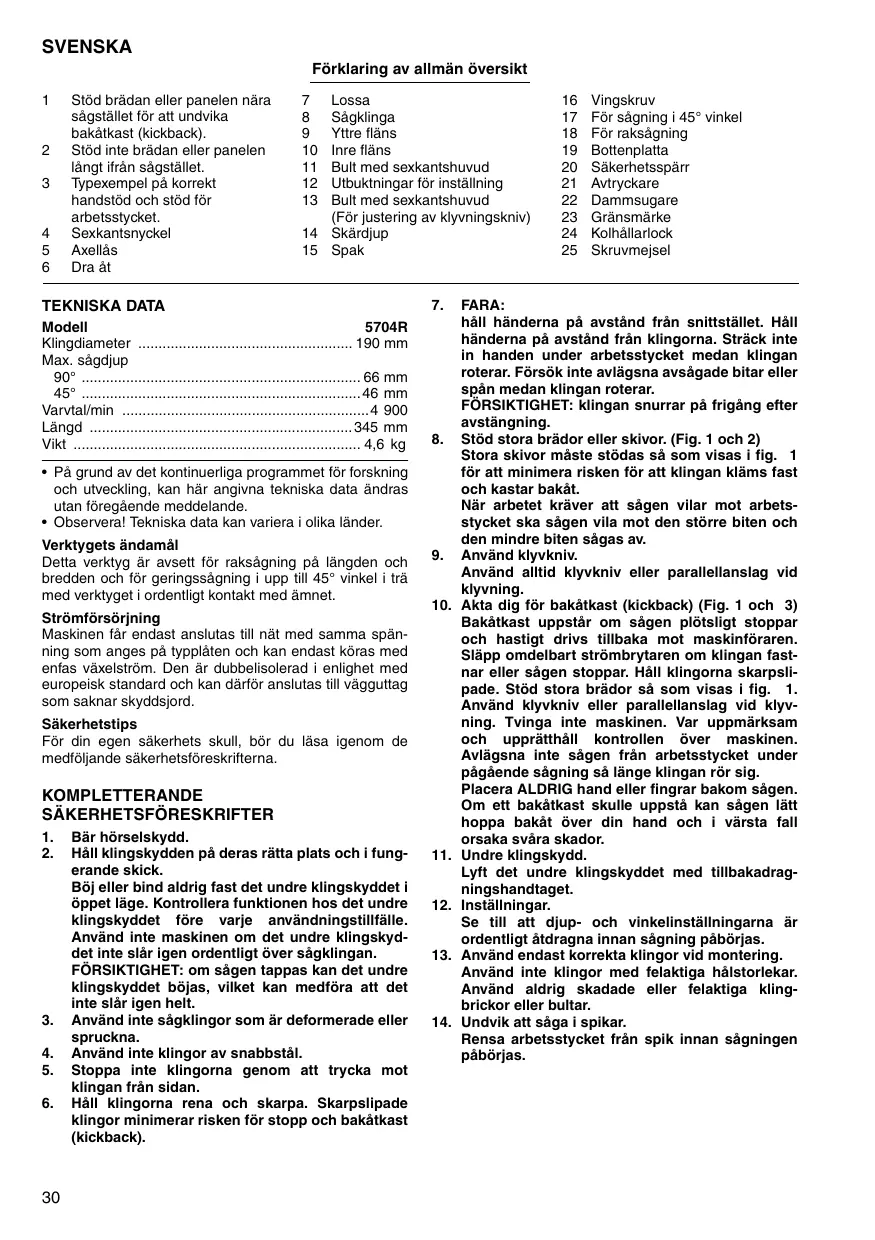

Förklaring av allmän översikt

1	Stöd brändan eller panelen:nara	7	Lossa	16	Vingskruv
	sögställetfor att undvika	8	Sågklinga	17	För ságning i 45° vinkel
	bakåtkast (kickback).	9	Yttre flans	18	För raksågning
2	Stöd inte brändan eller panelen	10	Inre flans	19	Bottenplatta
	langt irän sögstället.	11	Bult med sexkantshuvud	20	Säkerhetsspärr
3	Typexempel på korrekt	12	Utbuktningar für inställning	21	Avtryckare
	handstöd och stöd for	13	Bult med sexkantshuvud	22	Dammsugare
	arbetsstycket.		(För justering av klyvningskniv)	23	Gränsmärke
4	Sexkantsnyckel	14	Skärdjup	24	Kolhällarlock
5	Axellås	15	Spak	25	Skruvmejsel
6	Dra akt

TEKNISKA DATA

Modell	5704R
Klingdiameter	190 mm
Max. sagdjup
90°	66 mm
45°	46 mm
Varvtil/min	4 900
Längd	345 mm
Vikt	4,6 kg

• Pá grund av det kontinueregla programmet für forskrning och uveckling, kan har angivna tekniiska data ändrasutan förgäende meddelande.
• Observera! Tekniska data kan variera i olikaalander.

Verktygets andamal

Detta verktyg ar avsett for raksagnng pa langden och bredden och geringsagnng i upp till 45^ vinkel iTRA med verktyget i ordentligt Kontakt med amnet.

Strömförsörjning

Maskinen fär endast anslutas till nat med samma spanning som anges på typplaten och kan endast köras med enfas VXelstrom.Den ar dubbelisolerad i enlight med europeisk standard och kan dārfor anslutas till vagguttag som saknar skyddsjord.

Sakerhetstips

For din egen sakerhets skull, bör du lasaigenom de medfoljande sakerhetsforeskrifterna.

KOMPLETTERANDE SAKERHETSFORESKRIFTER

1. Bär hörskyldd.
2. Hall klingskydden pa deras ratta plats och i fungerande skick. Böj ell bind aldrig fast det undre klingskyddet i oppet lage. Kontrolera fonctionen hos det undre klingskyddet fore varje anvandningstillfalle. Anvand inte maskinen om det undre klingskyddet inte slar igen ordentligt over sagklingan. FORSIKTIGHT: om sagen tappas kan det undre klingskyddet bojas, vilket kan medfora att det inte slar igen helt.
3. Använd inte sagglingor som ar deformerade aller sprunckna.
4. Använd inte klingor av snabbstål.
5. Stoppa inte klingorna genom att trycka mot klingan frän sidan.
6. Häll klingorna rena och skarpa. Skarpslipade klingeror minimar risken for stopp och bakatkast (kickback).

7. FARA:

häll handerna på avständ frän snittstället. Häll handerna på avständ frän klingorna. Sträck inte in handen under arbetsstycket medan klingan roterar. Försök inte avlågsna avsagade bitar eller span medan klingan roterar.

FORSIKTIGHT: klingan snurrar på frigång after avstängning.

8. Stöd stora brädor eller skivor. (Fig. 1 och 2)

Stora skivor maste stodas sa som visas i fig. 1 fort att minimera risken for att klingan klams fast och kastar bakat.

När arbetet kräver att sagen vilar mot arbeitsstyetck skā sagen vila mot den större biten och den mindre biten sags av.

9. Använd klyvkniv.

Använd alltid klyvkniv eller parallellanslag vid klyvning.

1. Akta dig for bakatkast (kickback) (Fig. 1 och 3)
   Bakatkast uppstar on sagen plotsligt stoppar och hastigt drvs tillbaka mot maskinforaren. Slapp omdelbart strombrytaren on klingan fastnar erer sagen stoppar. Hahl Klingorna skarpslipade. Stod stora brador sa som visas i fig. 1. Anvand klyvkniv erer parallellanslag vid klyvning. Tvinga inte maskinen. Var uppmarksam och uppratthall kontrollen over maskinen. Avlagsna inte sagen fran arbetstystcket under pagaende sagning sa lange klingan ror sig. Placera ALDRIG hand erer fingrar bakom sagen. Om ett bakatkast skulle uppst ana kagen latt hoppa bakat over din hand och i varsta fall orsaka svara skador.

11. Undre klingskydd.

Lyft det unde klingskyddet med tillbakadragningshandtaget.

12. Inställningar.

Se till att djup- och vinkelinställingarna ar ordentlich atdragna innan sagning pabörjas.

13. Använd endast korrekta klingor vid montering.

Använd inte klingor med felaktiga hålstorlekar.
Använd aldrig skadde eller felaktiga klingbrickor eller bultar.

14. Undvik att saga i spikar.

Rensa arbetsstycket fran spik innan sagsningen pabörjas.

1. Hall sladden pa avstand fran snittstallet och placera den sa att den inte fastnar pa arbetsstycket under pagaende drift. Utfor sagnig med korrekt handstod, korrekt stod av arbetsstycket och dra natkabeln pa avstand fran arbetsomradyet.

WARNING:

Det ar viktigt att arbetsstycket stöds ordentlich och att sagen hälls stadigt for att forbhindra att kontrollen over sagen forloras, vilket skulle kunna leda till personskador. Fig. 4 visar ett typexempel på korrekt grepp om sagen.

1. Placera den bredare delen av sagens sagsbord pa den del av arbetstystcket som ar stadigt stottat och inte pa den del som faller ner när sängingen genomfors. Som exemple visas i fig. 5 KORREKT satt att saga av andan pa en brada och i fig. 6 FELAKTIgT satt. Spann fast arbetstystcket om det ar litet eller kort. FORSOK INTE HALLA KORTA ARBETSSTYCKEN FOR HANDI (Fig. 6)
2. Forsök aldrig saga med cirkelsägen fastspänd upp och ner i att skruvstad. Detta är oerhört farligt och kan leda till allvarliga ollyckr. (Fig. 7)
3. Se till att det undre (teleskop-) klingskyddet har stängts och att klingan har stannat helt innan sagen stäls ner after avslutad sagning.

4. Använd de data som lämnas av tillverkaren

5. se till att diameter, tjocklek och andra kännetecken hos sagklingan ar lämpiga for verkty-get;

6. se till att sagglingan ar lamplig for verktygets spindelhastigkeit.

7. Använd inte nagon typ av slipskivor.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering och demontering av sagklingor

Följande sorters sagklingor gár att anvanda ienna maskin.

Max. diam.	Min. diam.	Håldiam	Kling-tjocklek	Sågspår
190 mm	170 mm	20 mmEller30 mm	mindraän 1,7mm	merän 1,9 mm

Klyvknivens tjocklek ar 1,8 mm.

FÖRSIKTIGHET:

• Använd inte sagglingor som avviker fran de specifikationer som anges ienna bruksanvisning.
• Använd inte sagglingor vars stamblad ár tjockare allervars tandbredd ár mindre an klyvknivens tjocklek.

Demontera sāgklingan genom att trycka in axellaset for att forhindra att axeln roterar, och använd sedan sexkantsnyckeln for att losa bulten med sexkantshuvud. (Fig. 8)

Ta därefter bort den yttre flänsen, lyft skyddskapan sá langt det gár, och ta bort sagklingan. (Fig. 9)

Montera dennya klingan genom att folja demonteringsanvisingen i omvand ordning. Montera den inre flansen, sagklingan,yttre flansen och bulten med sexkantshuvud i den ordningen.Sell att bulten med sexkantshuvud dras at ordentlich,med spindellaset helt ndtryckt.(Fig.10)

FÖRSIKTIGHET:

• Den inre flänsen har 30 mm diameter på den ena sidan och 20 mm diameter på den andra. Sidan med 20 mm diameter är markt "20". Använd rätt sida for haldiametern på den klinga som du avser använda. Att montera klingan på fel sida kan Resultera i farliga vibrationer.
• Använd endast Makitas sexkantsnyckel für att ta bort ihrer satta på klingan.

Justering av klyvningskniv (Fig. 11)

Lossa bulten med sexkantshuvud genom att anvanda sexkantnyckeln for justering av klyvningskniven, och lyft sedan skyddskapan. Flytta klyvningskniven upp erer ner over de två utbuktningarna for inställning som anvisas i illustrationen, sä att du erhäller lampligt avstand mellan klyvningskniven och sagklingan.

FÖRSIKTIGHET:

Kontrollera att klyvkniven ar inställd sa att:

Avstandet mellan klyvkniven och sagklingans tander inte överskrider 5 mm.

Sagklingans tänder inte sticker ut mer øn 5 mm fran klyvknivens underkant.

Inställning av sagsdjup (Fig. 12)

Lossa spaken配套jupanslaget och flytta bottenplattan upp ellner.Fastbottenplattan genom att dra at spaken vid onskat sagdjup.

FÖRSIKTIGHET:

• Använd ett grundare sāgdjup vid sāgning av tunna arbetsstycken for renare och sākrare sāgning.
• Dra alltid at spaken ordentligt after justering av sādgjupet.

Inställning für vinkelsågning (Fig. 13)

Lossa vingskruvarna i fram- och bakdelen, och luta verktyget till onskad vindel for vinkelsagning (0^ - 45^) . Fasp vingskruvarna i fram- och bakdelen ordentlich after att inställingen har utförts.

Riktning (Fig. 14)

Rikta in den högra skåran i rottenplattans framdel mot din saglinje på arbetsstyetck, for att få raka saglinjer.

Använd den vänstra skåran vid 45^ -vinkelsågning.

Avtryckaren (Fig. 15)

Maskinen ar forsedd med en sakerhetsspparr (strombrytare) for att forhindra att avtryckaren trycks in av misstag. Starta maskinen genom att trycka in sakerhetssparren och trycka pa atvtyckaren. Slapp avtryckaren for att stanna maskinen.

FÖRSIKTIGHET:

Kontrollera alltid innan stickproppen ansluts, att stromställaren atergar til frän-laget after att ha tryckts in.

Sågning (Fig. 16)

Häll maskinen stadigt. Placera saggordet på arbetsstckyt som sak sāgas atan att klinger豌mer i kontakt med det. Sla på maskinen och vänta tills saggklingan kommit upi ful hastigth. För sedan helnkeit maskinen fram over arbetsstckets yta. Häll maskinen plant och for den jämnt framat tills saggningen ar fardig. Häll sagglinen rak och for maskinen med jämn hastigth for att fal re nest mogiga snitytory.

FÖRSIKTIGHET:

• Använd alltid klyvkniven utom vid dyksågning mitt i ett arbetsstycke.
• Stanna aldrig sagklingan genom att trycka på sidan av den.

Sidoanslag (Fig. 17)

Anslaget anvands med fordel vid snitt parallella med ytterkant och när flera bitar av somma bredd skall kapas ell klyvas. Monteras i framkant pa sagbordet.

Slangfaste (Fig. 18 och 19)

(for anslutning till en dammsugare)

Koppla en dammsugare till ditt verktyg om du vill ha en ren, dammfr drift. Montera anslutningen på verktyget med skruven. Koppla sedan dammsugarslangen till anslutningen.

UNDERHALL

ADVARSEL:

Förvissa dig alltid od att nätkabeln dragits ut ur vagguttaget och att maskinen ar frankopplad innan nagot arbete utförs på maskinen.

Utbyte av kolborstar (Fig. 20 och 21)

Ut byt kolborstarna nár de slitits ner till slitageransmarke- ringen. Byt alltid ut bada kolborstarna samtidigt.

Fort abbehalla produktens sakerhet och tillforlitlighert, bor alltid reparationer, underhalsservice och justeringar utforas av auktoriserad Makita serviceverkstad.

För servicearbeiter utføres på maskinenmö det passes pa at denen er slätt av og at stöpselet er trukket ut av stikkontakten.

Dessa tillbehör eller tillsatser rekommenderas endast for
använding tillsammens med din Makita maskin som
specieras ienna bruksanvisning. Använding av andra
tilbehör eller tillsatser kan medföra risk für persökador.
Tillbehören och tillatserna fär endast anecdandas på
lampligt och)där for avsett satt.

N TILBEHOR

NB!

Under eget ansvar deklarerar vi harmed att denna produkt overenstämmer med foljande standardiseringar och standardiserade dokument,

HD400, EN50144, EN55014, EN61000

i enlighet med EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÄERING

Buller och vibration

De typiska A-vagda bullernivaerna ar

Ijudtrycksniva 98dB (A)

ljudeffektniva: 111 dB (A)

• Använd hörskysydd -

Det typiskt vögda effektivvärdet for acceleration overstiger inte 2,5m / s^2
