MANUAL DE USUARIO 5704 RK MAKITA

Manual de instrucciones

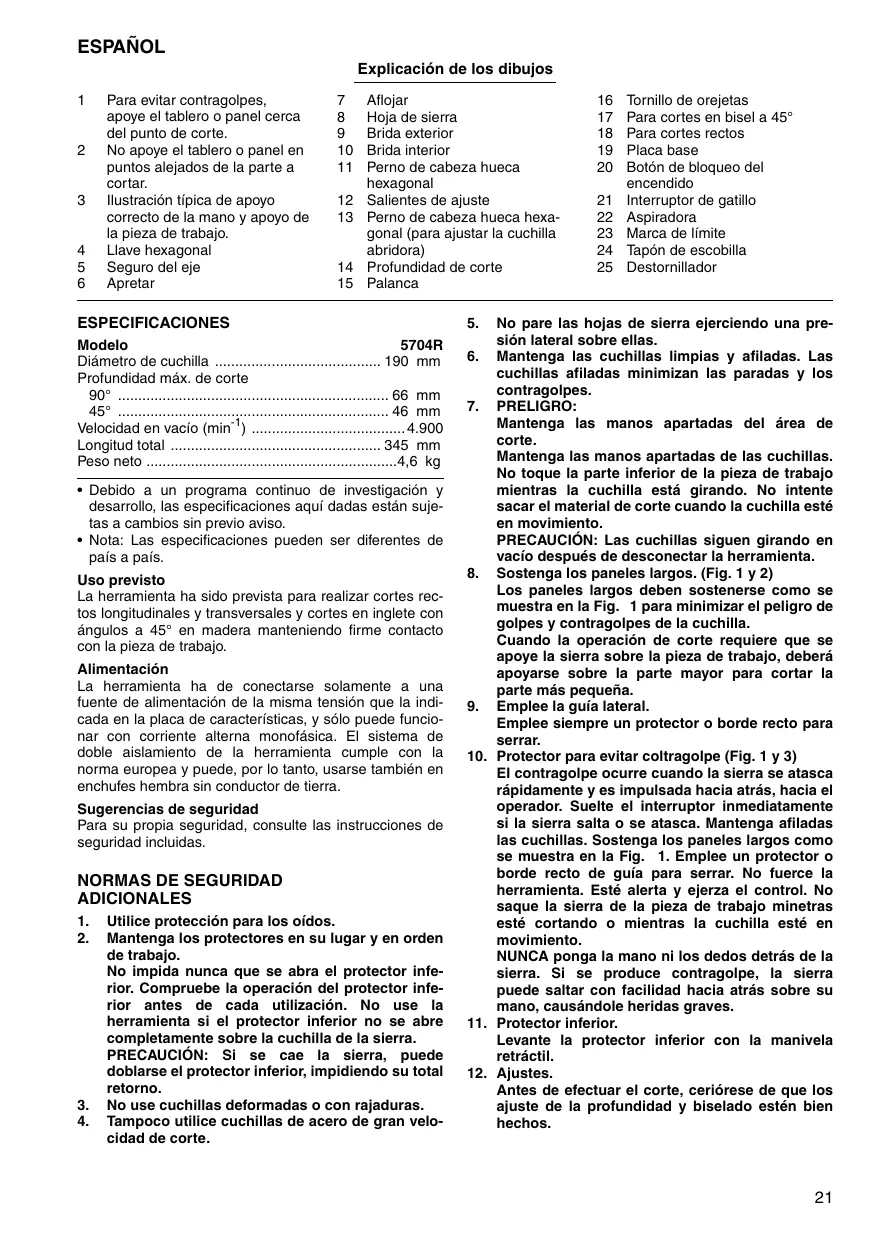

Serra circular ESPAÑOL Explicación de los dibujos

Para evitar contragolpes, apoye el tablero o panel cerca del punto de corte. No apoye el tablero o panel en puntos alejados de la parte a cortar. Ilustración típica de apoyo correcto de la mano y apoyo de la pieza de trabajo. Llave hexagonal Seguro del eje Apretar

• Aflojar Hoja de sierra Brida exterior Brida interior Perno de cabeza hueca hexagonal Salientes de ajuste Perno de cabeza hueca hexagonal (para ajustar la cuchilla abridora) Profundidad de corte Palanca ESPECIFICACIONES Modelo 5704R Diámetro de cuchilla p. 190
• mm Profundidad máx. de corte 90° p. 66
• mm 45° p. 46
• mm Velocidad en vacío (min-1) p. 4
• .900 Longitud total p. 345
• mm Peso neto ,6 kg p. 4

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país. Uso previsto La herramienta ha sido prevista para realizar cortes rectos longitudinales y transversales y cortes en inglete con ángulos a 45° en madera manteniendo firme contacto con la pieza de trabajo. Alimentación La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra. Sugerencias de seguridad Para su propia seguridad, consulte las instrucciones de seguridad incluidas.

NORMAS DE SEGURIDAD

Utilice protección para los oídos. Mantenga los protectores en su lugar y en orden de trabajo. No impida nunca que se abra el protector inferior. Compruebe la operación del protector inferior antes de cada utilización. No use la herramienta si el protector inferior no se abre completamente sobre la cuchilla de la sierra. PRECAUCIÓN: Si se cae la sierra, puede doblarse el protector inferior, impidiendo su total retorno. No use cuchillas deformadas o con rajaduras. Tampoco utilice cuchillas de acero de gran velocidad de corte.

Tornillo de orejetas Para cortes en bisel a 45° Para cortes rectos Placa base Botón de bloqueo del encendido Interruptor de gatillo Aspiradora Marca de límite Tapón de escobilla Destornillador

No pare las hojas de sierra ejerciendo una presión lateral sobre ellas.

6. Mantenga las cuchillas limpias y afiladas. Las

cuchillas afiladas minimizan las paradas y los contragolpes.

7. PRELIGRO:

Mantenga las manos apartadas del área de corte. Mantenga las manos apartadas de las cuchillas. No toque la parte inferior de la pieza de trabajo mientras la cuchilla está girando. No intente sacar el material de corte cuando la cuchilla esté en movimiento. PRECAUCIÓN: Las cuchillas siguen girando en vacío después de desconectar la herramienta.

8. Sostenga los paneles largos. (Fig. 1 y 2)

Los paneles largos deben sostenerse como se muestra en la Fig. 1 para minimizar el peligro de golpes y contragolpes de la cuchilla. Cuando la operación de corte requiere que se apoye la sierra sobre la pieza de trabajo, deberá apoyarse sobre la parte mayor para cortar la parte más pequeña.

9. Emplee la guía lateral.

Emplee siempre un protector o borde recto para serrar.

10. Protector para evitar coltragolpe (Fig. 1 y 3)

El contragolpe ocurre cuando la sierra se atasca rápidamente y es impulsada hacia atrás, hacia el operador. Suelte el interruptor inmediatamente si la sierra salta o se atasca. Mantenga afiladas las cuchillas. Sostenga los paneles largos como se muestra en la Fig. 1. Emplee un protector o borde recto de guía para serrar. No fuerce la herramienta. Esté alerta y ejerza el control. No saque la sierra de la pieza de trabajo minetras esté cortando o mientras la cuchilla esté en movimiento. NUNCA ponga la mano ni los dedos detrás de la sierra. Si se produce contragolpe, la sierra puede saltar con facilidad hacia atrás sobre su mano, causándole heridas graves.

11. Protector inferior.

Levante la protector inferior con la manivela retráctil.

12. Ajustes.

Antes de efectuar el corte, ceriórese de que los ajuste de la profundidad y biselado estén bien hechos.

13. Emplee sólo cuchillas correctas.

No utilice cuchillas con orificios del tamaño incorrecto. No utilice nunca arandelas ni pernos de una cuchilla incorrectos o defectuosos.

14. No corte clavos.

Inspeccione la pieza de trabajo y saque los clavos antes de efectuar el corte.

15. Cuando opere la sierra, mantenga apartado el

cable de la parte de corte y sitúelo de modo que no quede preso en la pieza de trabajo durante la operación de corte. Opere con el soporte de mano adecuando, y procure que el cable no pase por el área de trabajo. ADVERTENCIA: Es importante sostener correctament la pieza de trabajo y sostener firmemente la sierra para evitar pérdida del control que puede causar heridas personales. La Fig. 4 muestra el soporte de mano típico de la sierra.

16. Ponga la parte más ancha de la base de la sierra

en la parte de la pieza de trabajo que esté bien sostenida, y no en la parte que caerá cuando se termine el corte. Como ejemplos, la Fig. 5 muestra la forma CORRECTA de cortar el extremo de una tabla, y la Fig. 6 la forma INCORRECTA. Si la pieza de trabajo es corta o pequeña, sujétela. ¡NO INTENTE SOSTENER LA PIEZAS CORTAS CON LA MANO! (Fig. 6)

17. No intente nunca serrar con la sierra circular

sostenida al revés en una mesa de trabajo. Es muy peligroso y puede ocasionar accidentes serios. (Fig. 7)

18. Antes de dejar la herramienta después de haber

efectuado un corte, ceriórese de que el protector inferior (que sobresale) esté cerrado y que la cuchilla se haya parado completo.

19. Empleo de datos del fabricante

• Asegúrese de que el diámetro, espesor y otras características de la hoja de sierra sean apropiados para la herramienta.
• Asegúrese de que la hoja de sierra sea apropiada para la velocidad del vástago de la herramienta.

20. No utilice ningún disco abrasivo.

GUARDE ESTAS INSTRUCCIONES. INTRUCCIONES

PARA EL FUNCIONAMIENTO

Desmontaje o instalación de la hoja de sierra Con esta herramienta se podrán usar las siguientes hojas de sierra. Máx. diá. Mín. diá. Diám. agujero Espesor de la hoja Corte de la hoja 190 mm 170 mm 20 mm 30 mm menos de 1,7

más de 1,9 mm El espesor de la cuchilla abridora es de 1,8 mm. PRECAUCIÓN:

• No utilice hojas de sierra que no cumplan con las características especificadas en estas instrucciones.
• No utilice hojas de sierra cuyo disco sea más grueso o que el conjunto del mismo sea más pequeño que el espesor de la cuchilla abridora. Para desmontar la hoja de sierra, meta el seguro del eje para evitar que gire el eje, y después afloje el perno de cabeza hueca hexagonal con la llave hexagonal. (Fig. 8) Ahora, quite la brida exterior, suba la cubierta de seguridad todo lo que sea posible, y extraiga la hoja de sierra. (Fig. 9) Instale la hoja de sierra utilizando el procedimiento de desmontaje a la inversa. Instale la brida interior, hoja de sierra, brida exterior y perno de cabeza hueca hexagonal, en ese mismo orden. Asegúrese de apretar firmemente el perno de cabeza hueca hexagonal con el seguro del eje completamente metido. (Fig. 10) PRECAUCIÓN:
• Asegúrese de que los dientes de la cuchilla señales hacia adelante en la misma dirección que la rotación de la herramienta (la flecha de la cuchilla debe señalar en la misma dirección que la flecha de la herramienta).
• La brida interior tiene un diámetro de 30 mm por un lado y un diámetro de 20 mm por el otro. El lado con diámetro de 20 mm está marcado con “20”. Utilice el lado correcto para el diámetro del agujero de la hoja que vaya a utilizar. Si monta la hoja en el lado incorrecto, podrá resultar en una peligrosa vibración.
• Emplee solamente la llave hexagonal Makita para extraer e instalar la hoja. Ajuste de la cuchilla abridora (Fig. 11) Afloje el perno de cabeza hueca hexagonal de ajuste de la cuchilla abridora con la llave hexagonal, después suba la cubierta de seguridad. Mueva la cuchilla abridora hacia arriba o abajo sobre los dos salientes de ajuste indicados en la ilustración, para obtener la holgura apropiada entre la cuchilla abridora y la hoja de sierra. PRECAUCIÓN: Cerciórese de que la cuchilla abridora esté ajustada de forma que: La distancia entre la cuchilla abridora y el círculo dentado de la hoja de sierra no sea de más de 5 mm. El círculo dentado no sobresalga más de 5 mm por fuera del borde inferior de la cuchilla abridora.

Ajuste de la profundidad de corte (Fig. 12) Ensamblaje de junta (Fig. 18 y 19) Afloje la palanca de la guía de profundidad y mueva la base hacia arriba o abajo. A la profundidad de corte deseada, sujete la base apretando la palanca. (para conectar una aspiradora) Cuando desee efectuar una operación de corte limpia, conecte una aspiradora a su herramienta. Instale la pieza de unión en la herramienta utilizando el tornillo. Luego conecte la manguera de la aspiradora en la pieza de unión. PRECAUCION:

• Cuando corte piezas de trabajo finas, emplee poca profundidad de corte con objeto de obtener unos cortes más limpios y seguros.
• Después de ajustar la profundidad de corte, apriete siempre la palanca. Ajustes para cortes en bisel (Fig. 13) Afloje los tornillos de orejetas de la parte frontal y trasera, e incline la herramienta hasta el ángulo deseado para cortes en bisel (0 – 45°). Después de realizar el ajuste, apriete firmemente los tornillos de orejetas de la parte frontal y trasera. Guía visual (Fig. 14) Para cortes rectos, alinee la ranura derecha de la parte frontal de la base con la línea de corte marcada en la pieza de trabajo. Para cortes en bisel a 45°, alinee la ranura izquierda con la línea de corte. MANTENIMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta esté desconectada y desenchufada antes de realizar ninguna reparación en ella. Substitución de las escobilhas de carbón (Fig. 20 y 21) Substituya las escobilhas de carbón cuando estén desgastadas hasta la marca del límite. Las dos escobilhas de carbón idénticas deberían ser substituidas al mismo tiempo. Para mantener la seguridad y fiabilidad del producto, las reparaciones, el mantenimiento y los ajustes deberán ser realizados por un Centro de Servicio Autorizado de Makita. Para evitar accionar accidentalmente el interruptor de gatillo, se ha provisto un botón de bloqueo del encendido. Para poner en marcha la herramienta, presione el botón de bloqueo del encendido y apriete el interruptor de gatillo. Suelte el interruptor de gatillo para parar. PRECAUCIÓN: Antes de enchufar la herramienta, siempre chequee para ver si el interruptor de gatillo trabaja correctamente y regresa a la posición “OFF” cuando la suelta. Operación (Fig. 16) Sujete firmemente la herramienta. Ponga la placa base sobre la pieza de trabajo a cortar sin que la hoja de sierra llegue a tocarla. Después encienda la herramienta y espere a que la hoja de sierra alcance plena velocidad. Ahora, mueva simplemente la herramienta hacia delante sobre la superficie de la pieza de trabajo, manteniéndola siempre plana y avanzando suavemente hasta completar el corte. Para obtener cortes limpios, siga rectamente la línea de corte y avance a velocidad uniforme. PRECAUCIÓN:
• La cuchilla abridora deberá utilizarse siempre excepto cuando comience a cortar la pieza de trabajo por el medio.
• No pare la hoja de sierra aplicando presión lateral sobre el disco. Regla de guía (Fig. 17) La útil regla de guía permite efectuar cortes de gran precisión. Deslice simplemente la regla de guía hacia arriba contra el lado de la pieza de trabajo y fíjela en posición con el perno de la parte frontal de la base. De este modo es también posible realizar varios cortes de anchura uniforme.

PRECAUCIÓN: Estos accesorios o acoplamientos están recomendados para usar con la herramienta Makita especificada en este manual. Con el uso de cualquier otro accesorio o acoplamiento se podría correr el riesgo de producir heridas a personas. Los accesorios o acoplamientos deberán usarse solamente de la manera apropiada y para la que han sido designados.

ACESSÓRIOS ESPAÑOL DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra sola responsabilidad que este producto cumple con las siguientes normas o documentos normalizados, HD400, EN50144, EN55014, EN61000 de acuerdo con las directivas comunitarias, 73/23/EEC, 89/336/EEC y 98/37/CE. Ruido y vibración Los niveles típicos de ruido ponderados A son presión sonora: 98 dB (A) nivel de potencia sonora: 111 dB (A) – Póngase protectores en los oídos. – El valor ponderado de la aceleración no sobrepasa los 2,5m/s2.
