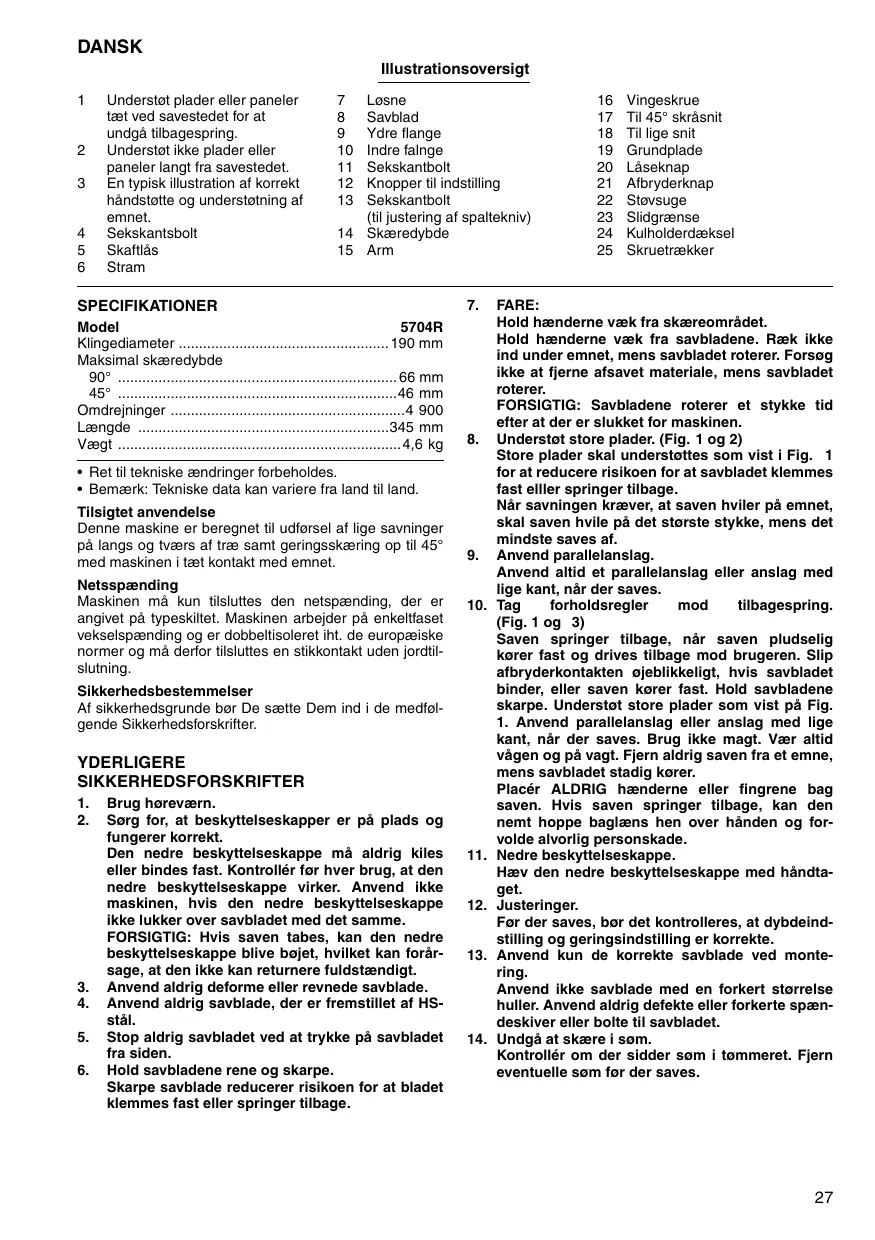

BRUGSANVISNING 5704 RK MAKITA

Nedenstäende symboler er anvendt i forbindelse med这部分 maskine. Vær sikker på, at De har forstæet symbolernes betydning, for maskinen anvendes.

Symboler

Illustrationsoversigt

1	Understøt plader eller paneler	7	Løsne	16	Vingeskrue
	taet ved savestedet for at undgå tilbagespring.	8	Savblad	17	Til 45° skråsnit
		9	Ydre flange	18	Til lige snit
2	Understøt ikke plader eller paneler langt fra savestedet.	10	Indre falnge	19	Grundplade
		11	Sekskantbolt	20	Låseknap
3	En typisk illustration af korrekthandstøtte og understøtning af emnet.	12	Knopper til indstilling	21	Afbryderknap
		13	Sekskantbolt(til justering af spaltekniv)	22	Stovsguse
				23	Slidgrænse
4	Sekskantsbolt	14	Skæredybye	24	Kulholder.dkæksel
5	Skaftlås	15	Arm	25	Skruetrækker

SPECIFICATIONER

Model	5704R
Klingediameter	190 mm
Maksimal skæredybde
90°	.66 mm
45°	.46 mm
Omdrejninger	4 900
Længde	345 mm
Vægt	4,6 kg

• Ret til tekniskeændringer forbeholds.
• Bemærk: Tekniske data kan variere fra land til land.

Tilsigtet anvendelse

Denne maskine er beregnet til udførsel af lige savninger på langs og tvær af træ somt geringsskæring op til 45^ med maskinen i&tkt kontakt med emnt.

Netsspanding

Maskinen mä kun tilstlutes den netspænding, der er angivet på typeskitt. Maskinen arbejer på enkeltfaset vekelspænding og er dobbeltisoleritet iht. de europæiske normer og må derfor tilstlutes en stikkontakt utden jordtil-slutning.

Sikkerhedsbestemmelser

Af sikkerhedsgrunde bør De sætte Dem ind i de medfol-gende Sikkerhedsforskritter.

YDERLIGERE

SIKKERHEDSFORSKRIFTER

1. Brug horevaern.
2. Sorg for, at beskytteseskapper er pa plads og fungerer korrekt. Den nedre beskytteseskappe ma aldrig kiles eller bindes fast. Kontroller for hver brug, at den nedre beskytteseskappe virker. Anvend ikke maskinen, hvis den nedre beskytteseskappe jegke lukker over savbladet med det samme. FORSIGTIG: Hvis saven tabes, kan den nedre beskytteseskappe blve bojet, hvilket kan forarssage, at den ikke kan returnere fuldstændigt.
3. Anvend aldrig deforme eller revnede savblade.
4. Anvend aldrig savblade, der er fremstillet af HS-tal.
5. Stop aldrig savbladet ved at trykke pa savbladet fra sider.
6. Hold savbladene renog skarpe. Skarpe savblade reducerer risikoen for at bladet klemmes fast ellr springer tilbage.

7. FARE:

Hold handerne væk fra skærområdet.
Hold handerne væk fra savbladene. Ræk ikke ind under emnet, mens savbladet roterer. Forsøg ikke at fjerne afsavet materiale, mens savbladet roterer.
FORSIGTIG: Savbladene roterer et stykke tid after at der er slukket for maskinen.
8. Understand store plader. (Fig. 1 og 2)
Store plader skal understottes som vist i Fig. 1 for at reducere risikoen for at savbladet klemmes fast ellser springer tilbage.
När savningen kræver, at saven hviler på emnet, skal saven hvile på det største stykke, mens det mindste saves af.
9. Anvend parallelanslag.
Anvend altoit et parallelanslag aller anslag med lige kant, när der saves.
10. Tag forholdsregler mod tilbagespring. (Fig. 1 og 3) Saven springer tilbage, när saven pludselig körer fast og drives tilbage mod brugen. Slip afbryderkontakten öjblinkeligt, hvis savbladet binder, eller saven körer fast. Hold savbladene skarpe. Understand store plader som vist på Fig. 1. Anvend parallelanslag eller anslag med lige kant, när der saves. Brug ikke magt. Vær altid vågen og på vagt. Fjern aldrig saver fra et emne, mens savbladet stadig körer. Placér ALDRIG hænderne eller fingrene bag saver. Hvis saven springer tilbage, kan den nemt hoppe baglæns hen overænden og forvolde alvorlig persorskade.
11. Nedre beskyttelseskappe. Hæv den nedre beskyttelseskappe med handta-get.
12. Justeringer. Før der saves, bør det kontrolleres, at dybdeind-stilling og geringsindstilling er korrekte.
13. Anvend kun de korrekte savblade ved montering.
Anvend ikke savblade med en forskert størrelse huller. Anvend aldrig defekte eller forkerte spændeskiver eller bolte til savbladet.
14. Undgå at skære i som.
Kontroller om der sider som i tommeret. Fjern eventuale som För der saves.

1. Nár saven anvendes, skal netledningen holdes væk fra savestedet. Placer netledningen, SSE den ikkekommen i klemme på emnet under savinngen. Anvend saven med passende handstotte, passende understotning af emnet, og netledninger fort væk fra arbejdso MRdet.

ADVARSEL:

Det er vigtigt, at emnet understands pa korrekt vis, og at saven holds med fast hand for at forhindre at kontrollen over maskinen mistes; det kan medfrole alvorig personskade. Fig. 4 viser en typisk made at holde saverp.

1. Placer den bredeste del af savens grundplade pa den del af emnet, der er solidt understotet; ikke pa den del, der vil falde af nar savningen foretages. Som et eksempel viser Fig. 5 den RIGTIGE maDE skare enden pa et braet, og Fig. 6 viser den FORKERTE maDE. Hvisem emnet er kort ell lille, skal det spendenes fast. FORSOG ALDRIG AT HOLDE KORTE EMNER I HÄNDEN! (Fig. 6)
2. Forsog aldrig at save med rundsaven vendt pa hovedet aller fastspendt i en spendeskrue. Dette er ekstremt farligt og kan medfrole alvorlige ulykker. (Fig. 7)
3. Fornaskinen sættes ned after udforelse af en savning, skal det kontrolleres, at den nedre (teleskoperende) beskyttelseskappe er lukket, og at savbladet stär helt stille.
4. Anvendelse af fabrikantdata

Sorg for at diameteren, tykkelsen og andre specifikationer på savbladet passer til varkto-jet;
Sorg for at savbladet passer til spindlehastig heden pa varktojet.

1. Anvend seks nibeskive.

GEM DISSE FORSKRIFTER.

ANVENDELS

Afmontering eller montering af savblad

Det falgende savblad kan anvendes i donne maskine.

Max. diameter	Min. diameter	Huldia-meter	Sav-blads-bredde	Skaere-bredde
190 mm	170 mm	20 mm uller 30 mm	minder end 1,7 mm	mere end 1,9 mm

Bredden pã spaltekniven er 1,8 mm.

FORSIGTIG:

• Anvend ikke savblade, der ikke modsvarer de her angivne spekifikationer.
• Anvend ikke savblade, hvis skive er tykkere eller hvissavspor er smallere end tykkelsen på spaltekniven.

Afmonter savbladet ved at trykke spindellasen ind for at forhindre, at spindlen drejer med. Benyt dernaest unbrakonoglen til at losne sekskantbolten. (Fig. 8)

Fjern nu den ydre flange, hæv beskyttelseskappen sá meget som muligt og fjern savbladet. (Fig. 9)

Monter savbladet ved at gā frem i modsat rækkefolge af afoptering procedures. Monter den indre flange, savbladet, ydre flange og sekskantbolten i den beskrevne rækkefolge. Sorg for at stramme sekskantbolten godt til med skaflåsen trykket helt ned. (Fig. 10)

FORSIGTIG:

• Kontrollér, at savbladets tænder peger fremad i samme retning som maskinens rotationsretning (pilen på savbladet skal pege i samme retning som pilen på maskinen).
• Den indvendige flange har en diameter på 30 mm på den ene side og en diameter på 20 mm på den,anden. Siden med en diameter på 20 mm er afmærket med "20". Anvend den rigtige side for huldiameteren for det savblad, De agter at anvende. Montering af savbladet på den forskerte side kan resultere i farlig vibration.
• Anvend kun Makita sekskantnoglen ved afmontering og montering af savbladet.

Justering af spaltekniven (Fig. 11)

Anvend sekskantrøglen til at løsne sekskantbolten til justering af spaltekniven, og hæv dernæst beskyttteselskappen. Flyt spaltekniven op ellipter ned over de to knopper til indstilling, som illustrteret, således at der bliver passende afstand mullem spaltekniven og savbladet.

FORSIGTIG:

Kontroller, at spaltekniven er justeret saledes at: Afstan-den mellem spaltekniven og savbladets taender icke overstiger 5mm . Savbladets taender ickekommen mere end 5mm nedenfor spalteknivens nederste kant.

Indstilling af skareedybden (Fig. 12)

Løsn armen på dybdeanslaget og bevæg grundpladen op erller ned. Ved den onskende skæredynde fastgøres grundpladen ved at armen spreendes til.

FORSIGHTIG:

• Anvend den lille skæredybde ved savning i tynde emner. Det giver et renere ogmere sikkert snit.
• Stram altid armen godt til after indstilling af skæredyden.

Justering af geringssnit (Fig. 13)

For at opnà lige snit rettes hójre indsnit forrest på grundpladen ind after snitlinien på emnet.

Ved 45^ gingssnit rettes venstre indsnit ind after snitli-nien.

Afbryderkontakt (Fig. 15)

Maskinen er forsynet med en laseknap for at forhindre, at afbryderkontakten aktiveres ved et uheld.

Start maskinen ved at holde laseknappen inde, mens der trykkes pa afbryderkontakten. Slip afbryderkontakten, nar De vil stoppe.

FORSIGHTIG:

For maskinen saettes i nettikket, bor det altid kontrolles at afbryderkontakten fungerer korrekt og returnerer til "OFF" indstillingen, nar den slippes.

Betjening (Fig. 16)

Hold godt fast i maskinen. Placer maskinens grundplade
pə det emne, der skal saves, uden at savbladetkommen i
kontakt med emnet. Tænd derefter for maskinen og vent,
indtil savbladet er kommet op pa fuld hastighed. For nu
ganske enkelt maskinen fremad henover emnets over
flade, idet maskinen bevæges med jævn hastighed og
holdes plant mod emnet, indtil savningen er gennemfort. For at opnä rene snit skal De holde snitlinien lige, og
maskinen skal fores fremad med jævn hastighed.

FORSIGTIG:

• Spaltekniven bør altid anvendes, undtagen nr savningen begynde mitt i emnet.
• Stop/DD Savbladet ved at trykke paskiven fra sider.

Forigingslineal (Fig. 17)

Föringslinealen gør det muligt at opnæ saerligt præcise, lige snit. Skyd blot föringslinealen tæt op mod siden på emnet og hold den plads med bolten på forsiden af grundpladen. Föringslinealen gør det ösgå næmt at lave gentagne savninger med samme bredde.

Montering af sugestuds (Fig. 18 og 19)

(for tilstnuting af en stovsuger)

Nár savning skal foregå pa en ren og stovfri mäde, tilstutes en stovsuger til maskinen. Anbring sugestudsen pa maskinen med skruen. Tilslut derefter en stovsugerslange til sugestudsen.

VEDLIGEHOLDELS

ADVARSEL:

Sorg altid for at maskinen er slukket og netstikket trukket ud, fter der foretages noget arbejde pa delve maskinen.

Udskifting af kulborster (Fig. 20 og 21)

Udskift kulborsterne, nár de er slidt ned til slidmarkerin gen. De to identiske kulborster bor udskiftes samtidigt.

For at opreholde produits sikhered og paliidelighed, ma iandsættelse, vedigeholdse aller justering kun udfores af et autoriseret Makita service center.

1 For à unngà tilbakeslag má platen eller panelet som er nær kuttestedet understöttes.
2 Stottene ma ikke vare for langt fra skjærstedet.
3 Et typisk eksempel på korrekt handstotte og stotte av arbeitssemnet.
4 Sekskantnokkkel
5 Aksellas
6 Stramme

7 Losne
8 Sagblad
9 Ytre flens
10 Indre flens
11 Sekskantbolt
12 Utspring for innstilling
13 Sekskantbolt

Spalteknivens tykkelse er 1,8 mm.

NB!

• Det munche benyttes sagblad som ikke etterkommen de spesifiserte egenskapene i dette veiledningen.
• Det má ikke benyttles sagblad hvor skiven er tykkere eller sett som er mindre enn spalteknivens tykkelse.

Bladet demonteres ved à trykke inn akselläsen sa aktelsen icike kan rotere, og sa bruke sekskantnokkelen til a losne sekskantbolten. (Fig. 8)

Monter indre flens, sagblad, ytre flens og sekskantnokkel i denrekkefolgen. Pass pa stramme sekskantbolten forsvarlig med aksellansenheit nedtrykket. (Fig. 10)

NB!

Skjote (Fig. 18 og 19)

(for tlikoping til stovsuger)

Nar det onskes rene sagearbeider, kan en stvssuger kopies til verktoyet. Monter skjotet til verktoyet med skruen. Deretter kopies en stvssugerslangteil skjotet.

SERVICE

NB!

Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sádan som det er beskret i dette vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre perskontade. Tilbehoret bør kun anvendes til det, det er beregnet til.

S TILLBEHÖR

FÖRSIKTIGHET:

Vi erklaerer hermed pa eget ansvar, at ditte produit er i overensstemmelse med de folgende standarder ell normsættende dokumente.

HD400, EN50144, EN55014, EN61000

i overensstammelse med Radets Direktiver 73/23/EEC, 89/336/EEC og 98/37/EC.

SVENSKA

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Vi erkræper æget ansvar at dette prodktet et i overensstemmelse med følgende standard og ster standardiserte dokumente:

HD400, EN50144, EN55014, EN61000

De typiske A-vægtede lydniveauer er

lydtryksniveau: 98dB (A)

lydeffektniveau: 111 dB (A)

• Baer horeværn. -

Den vegtete effektive accelerationsverdi overstiger icke 2.5m / s^2
