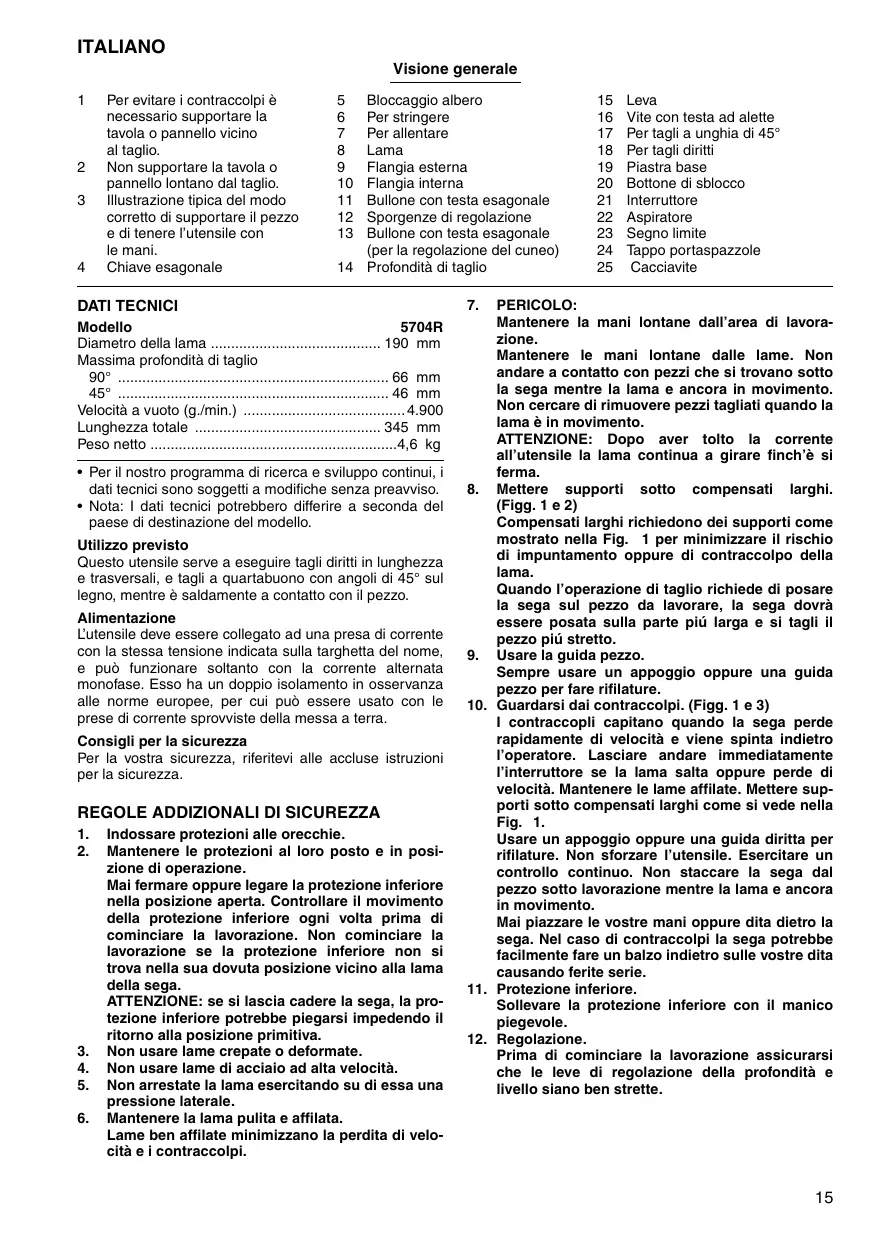

MANUALE UTENTE 5704 RK MAKITA

Per Anything utensile vengono usati i significi segunti. Bisognacapire il loro significato prima di usare l'utensile.

Symbolen

1	Per evitare i contraccolpi è	5	Bloccaggio albero	15	Leva
	necessario supportare la tavola o pannello vicino al taglio.	6	Per stringere	16	Vite con testa ad alette
		7	Per allentare	17	Per tagli a unghia di 45°
		8	Lama	18	Per tagli diritti
2	Non supportare la tavola o pannello lontano dal taglio.	9	Flangia esterna	19	Piastra base
		10	Flangia interna	20	Bottone di sblocco
3	Ilustrazione tipica del modo corretti di supportare il pezzo e di tenere l'utensile con le mani.	11	Bullone con testa esagonale	21	Interruttore
		12	Sporgenze di regolazione	22	Aspiratore
		13	Bullone con testa esagonale (per la regolazione del cuneo)	23	Segno limite
				24	Tappo portaspazzole
4	Chiave esagonale	14	Profondità di taglio	25	Cacciavite

DATI TECNICI

Modellò	5704R
Diametro della lama	190 mm
Massima profondità di taglio
90°	66 mm
45°	46 mm
Velocità a vuoto (g./min.)	4.900
Lunghezza totale	345 mm
Peso netto	4,6 kg

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modifiche dellaanza preavviso.
• Nota: I dati tecnici potrebbero diferire a seconda del paese di destinazione del modello.

Utilizzo previsto

Questo utensile serve a esquiretagi diritti in lunghezza e traversali, e tagli a quartabuono con angoli di 45^ sul legno, nella saldamente aicontato con il pezzo.

Alimentazione

Lutensile delve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso han doppio isolamento in osservanza alle norme europee, per cuicouldessere usato con le prese di corrente sprovvieste della messa a terra.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA

1. Indossare protezioni alle orecchie.
2. Mantenere le protezioni al loro posto e in posizione di operazione.

Mai fermare oppure legare la protezione inferiore nella posizione aperta. Controllare il movimento della protezione inferiore agli volta prima di cominciare la lavorazione. Non cominciare la lavorazione se la protezione inferiore non si trova nella sua dovuta posizione vicino alla lama della sega.

ATTENZIONE: se si lascia cadere la sega, la protezione inferiore potrebbe piegarsi impedendo il ritorno alla posizione primitiva.

1. Non usare lame crepate o deformate.
2. Non usare lame di acciaio ad alta velocità.
3. Non arrestate la lama esercitando su di esta una pressione laterale.
4. Mantenere la lama pulita e affiliata. Lame ben affiliate minimizzato la perdita di velocità e i contraccolpi.

7. PERICOLO:

Mantenere la mani lontane dall'area di lavorazione.
Mantenere le mani lontane delle lame. Non andare a contatto con pezioni che si trovano sulla sega quando lalama e ancora in movimento. Non cercare di rimuoverve pezioni tagliati quando la lamà è in movimento.
ATTENZIONE: Dopo aver toto la corrente all'utensile la lama continua a girare finch'si ferma.
8. Mettere supporti fatto compensati larghi. (Figg. 1 e 2)
Compensati larghi richiedono dei supporti come lo sovrato nella Fig. 1 per minimizzare il rischio di impuntamento oppure di contraccolpo della lama.
Quando l'operazione di taglio richiede di posare la sega sul pezzo da lavorare, la sega dovra essere posata sulla parte più larga e si tagli il pezzo più stretto.
9. Usare la guida pezzo.
Sempre usare un appoggio oppure una guida pezzo per fare rifilature.
10. Guardarsi dai contraccolpi. (Figg. 1 e 3)
I contraccopli capitano wheno la sega perde rapidamente di velocità e viene spinta indietro l'operatore. Lasciare andare immediatamente l'interruttore se la lama salute oppure perde di velocità. Mantenere le lame affiliate. Mettere supporti molto compensati larghi come si vede nella Fig. 1.
Usare un appoggio oppure una guida diritta per rifiilature. Non sforzare l'utensile. Esercitare un controlo continu. Non staccare la sega dal pezzo sotto lavorazione nelle la lama e Ancora in movimento.
Mai piazzare le vostre mani oppure dita dietro la sega. Nel caso di contraccolpi la sega potrebbe fácilmente fare un balzo indietro sulle vostre dita causando ferite serie.
11. Protezione inferiore.
Sollevare la protezione inferiore con il manico piegevole.
12. Regolazione.
Prima di cominciare la lavorazione assicurarsi che le leve di regolazione della profundità e livello siano ben strette.

1. Nel montaggio usare Solamente Lame Adatte. Non usare lame con il foro di misura diverso. Mai usare lame, rondelle oppure dadi difettosi oppure non adattati.
2. Evitare di tagliare chiodi.
   Ispezionare e rimuovere tutti i chiodi dal legno prima di cominciare la lavorazione.
3. Durante l'uso della sega, mantenere il cavo elettrico lontano alla zona di taglio e metterlo in una posizione tale che non verrà trovarsi sulla strada di lavorazione della sega. Operare la sega tenendola ben fermo in mano, con il pezzo da lavorare su buoni supporti e con un cavo di prolunga che sita lontano alla zona di taglio. AVERTIMENO:

E'importante che il pezzo da lavorare abbia dei supporti ben fatti e che la sega sia tenuta ben stresta in mano per evitare la perdita di controlo che potrebbe divenire la causa di ferite alle persone. La Fig. 4 alla il problema tipico di tenera la sega ben ferma in mano.

1. Piazzare la parte più larga della base della sega sulla parte del pezzo da lavorare basata sui supporti e non sulla parte che dovrá cadere durante il taglio. Per es. la Fig. 5在哪i elsystema GIU-STO di taglio dell'estremità di una davola. La Fig. 6在哪i the sibema SBAGLIATO. Se il pezzo da tagliare è corto oppure piccolo, tagliarlo via. MAI CERCARE DI TENERE CON LE MANI UN PEZZO CORTO DURANTE IL TAGLIO! (Fig. 6)
2. Mai tentare di fare tagli con la sega tenendola nella posizione sottostante. Questo modo di sagare e molto pericoloso e può causare incidenti seri. (Fig. 7)
3. Prima di posare l'utensile dopo aver finito il taglio, assicurarsi che la protezione inferiore (telescopia) è al suoosto e la lama e completinge ferma.

4. L'uso dei dati del fabbricante

5. assicura che il diametro, lo spessore e le altre caratteristiche della lama siano adatte all'utensile.

6. assicura che la lama sia adatta alla velocità del mandrino dell'utensile.

7. Non usare dischi abrasivi.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Rimozione o installmente della lama

Con questo utensile si possono usare le lame seguenti.

Diametro massimo	Diametro minimo	Diametro foro	Spes-sore lama	Spes-sore taglio
190 mm	170 mm	20 mm o30 mm	meno di 1,7 mm	oltre 1,9 mm

Lo spessore del cuneo è di 1,8 mm.

ATTENZIONE:

• Non usare lame che non sono conformi alle caratteristi- che specificate in queste istruzioni.
• Non usare lame con un disco più spesso o con un insieme inferiore allo spessore del cuneo.

Per rimuovere la lama, schiacciare il bloccaggio dell'albero per evitare che giri, e usare poi la chiave esgagonale per allentare il bullone ad esagono incassato. (Fig. 8)

Togliere la flangia esterna, sollevare quando più possibile la protezione di sicurezza e rimuovere la lama. (Fig. 9)

Installare la lama usando il procedimento opposto di rimozione. Installare la flangia interna, la lama, la flangia esterna e il bullone ad esagono incassato, in quest'ordine. Stringere saldamente il bullone con testa esagonale con il blocco dell'albero completamente premuto. (Fig. 10)

ATTENZIONE:

• Assicurarsi che i denti della lamà sono volti nella stessà direzione della rotazione della lamà (la freccia sulla lamà delve indicate la stessa direzione che la freccia sullo utensile).
• La flangia interna ha un diametro di 30~mm su un lato, e di 20~mm sull'alto. Il lato con il diametro di 20~mm è marcato con "20". Usare il lato corretto per il diametro del foro della lava che si intende useare. Se si monta la lava sul lato sbagliato si possono causare vibrazioni pericolose.
• Per rimuovere o installare la lama, usare soltanto la chiave esagonale Makita.

Regolazione del cuneo (Fig. 11)

Per la regolazione del cuneo, usare la chiave esagonale per allentare il bullone con testa esagonale e sollevare poi la protezione di sicurezza. Spostare il cuneo su o giup supra le due sporenze de regolazione indicate nella illustrazione, in modo da ottenere il gioco coretto tra il cuneo e la lama.

ATTENZIONE:

Accertarsi che il cuneo sia regolato in modo che:

La distanza tra il cuneo e il bordo dentato della lama non superi i 5 mm.

Il bordo dentato non sporga di altre 5 mm altri la punta del cuneo.

Regolazione della profondità di taglio (Fig. 12)

Allentare la leva sulla guida di profundità e spostare su o giù la base. Fissare la base alla profundità di taglio desiderata stringendo la leva.

ATTENZIONE:

• Per dei tagli puliti e sicuri con pezioni sottili, usare una piccola profondità di taglio.
• Dop aver regolato la profundità di taglio, stringere sempre saldamente la leva.

Regolazione per i tagli ad unghia (Fig. 13)

Allentare le viti con testa ad alette davanti e dietro e inclinare l'utensile all'angolo desiderato per il taglio ad unghia (0^ - 45^) . Dop a regolazione, stringere saldamente le viti con testa ad alette davanti e dietro.

Taglio diritto (Fig. 14)

Per i tagli diritti, allineare la taca destra sulla parte anteriore della base con la linea di taglio sul pezzo.

Per i tagli a unghia di 45^ , allineare conessa la taccà a sinistra.

Azionamento dell'interruttore (Fig. 15)

L'utensile è dotato di un bottone di sblocco, per impedire che il grilletto venga schiacciato accidentally.

Per avviare l'utensile, premere dentro il bottone di sblocco e schiacciare il grilletto. Rilasciare il grilletto per fermarlo.

ATTENZIONE:

Prima di insertire l'utensile in una presa di corrente, controllare che il grilletto dell'interruttore funzioni bene e ritorni sulla posizione di "OFF" (spento) quando viene rilasciato.

Funzionamento (Fig. 16)

Tenere saldamente l'utensile. Appoggiare la piastra della base sul pezzo perché la lama faccia incontrato. Accendere poi l'utensile e espaghetti che la lama raggiunga la velocità massima. Spostare poi semplicamente l'utensile in avanti sulla superficie del pezzo, mantenendolo a contatto e facendolo avanzare fino al completeness del taglio. Per ottenere dei tagli puliti, Maintainere diritta la linea di taglio e uniforme la velocità di avanzamento.

ATTENZIONE:

• Il cuneo va sempre usato, eccetto quando si comincía il taglio da una parte interna del pezzo.
• Fare attentzione a non fermare la lama esercitando una pressione laterale su diessa.

Guida laterale (Fig. 17)

Il guida laterale è facile da usare e vi permette di fare tagli diritti accuratissimi. Fare semplicamente scivolare il guida laterale propriamente sul lato del pezzo da lavorare e fermarla nella dovuta posizione con il bullone a farfalla che si trova in fronte alla base. Permetteanche di fare tagli dello stesso spessore ripetuti.

Montaggio giunto (Fig. 18 e 19)

(per il collegamento dell'aspiratore)

Per eseguire dei tagli puliti, collegate un aspirapolvere all'utensile. Installate il giunto sull'utensile usando la vite.

Collegate poi il tubo dell'aspirapolvere al giunto.

MANUTENZIONE

ATTENZIONE:

Prima di eseguire qualiasi benchore sull'utensile, accertateviti sempre che sua spenta e staccata alla presa di corrente.

Sostituzione delle spazzole di carbone (Fig. 20 e 21)

Sostituite la spazzole di carbone quando sono usurate fino alla linea di delimitazione. Sostituite entrambe le spazzole con tipi di spazzole identici.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

Gli accessori o raccordi seguenti sono raccomandati per l'uso con l'utensile Makita specificato in quello manuale. L'uso di qualsiasi altri accessorio o raccordo potrebbe causare pericoli di ferite alle persone. Gli accessori o raccordi devono essere usati sostanto nel modo corretto e specificato.

NL ACCESSORIES

LET OP:

DICHIARAZIONE DI CONFORMITA

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sulla notre sola responsabilità che dato prodotto è conforme agli standardo o documenti standardizzati seguito:

HD400, EN50144, EN55014, EN61000

secondo le direttive del Consiglio 73/23/CEE, 89/336/CEE e 98/37/CE.

NEDERLANDS

EG-VERKLARING VAN CONFORMITEIT

I livelli del rumore pesati secondo la curva A sono:

Livello pressione sonora: 98 dB (A)

Livello potenza sonora: 111 dB (A)

• Indossare i paraorecchi.

Il valore quadratico medio di accelerazione non supera i 2,5m / s^2
