MANUALE UTENTE 5603R MAKITA

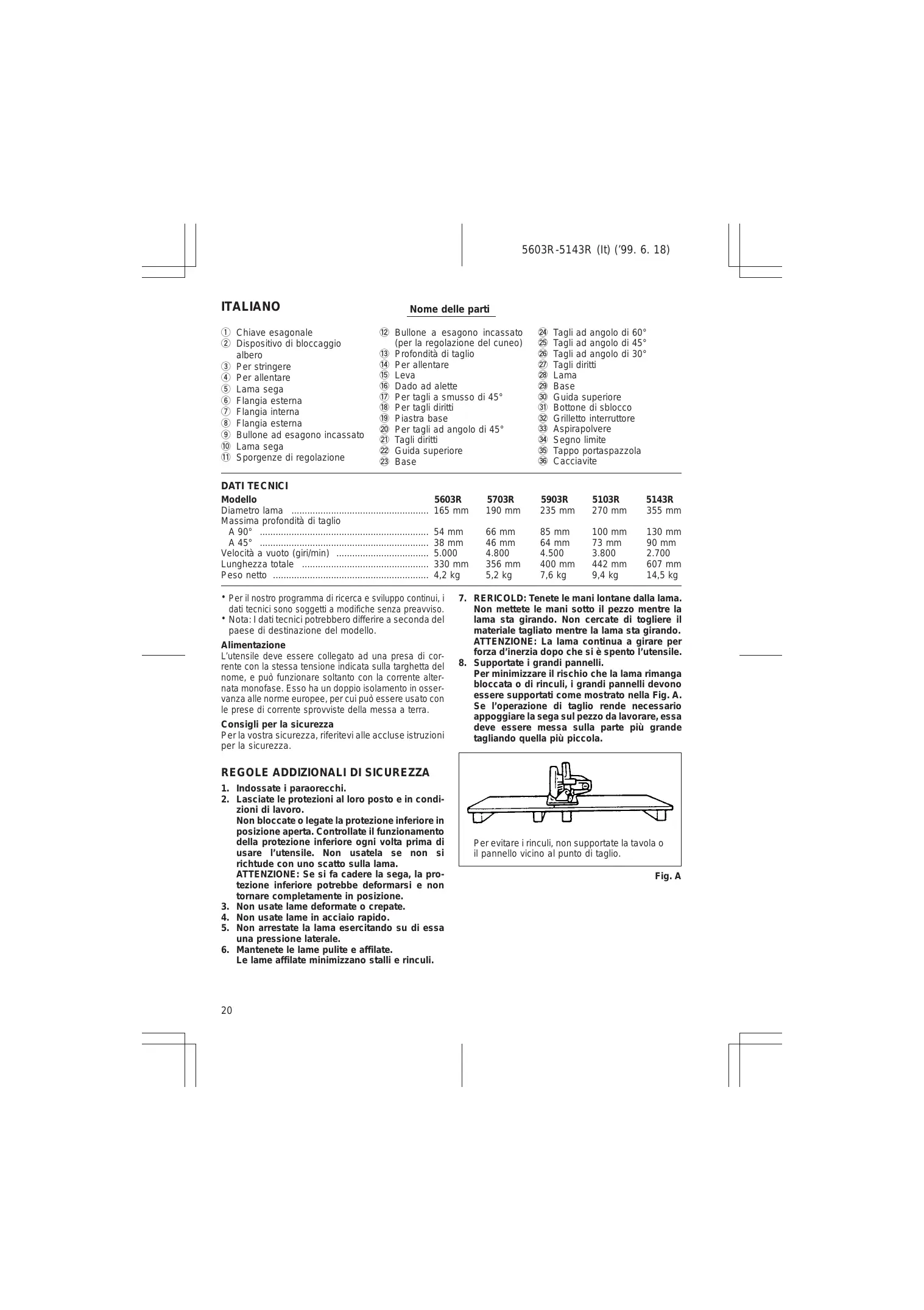

5603R-5143R (It) (’99. 6. 18) ITALIANO 1 Chiave esagonale 2 Dispositivo di bloccaggio albero 3 Per stringere 4 Per allentare 5 Lama sega 6 Flangia esterna 7 Flangia interna 8 Flangia esterna 9 Bullone ad esagono incassato 0 Lama sega q Sporgenze di regolazione Nome delle parti w Bullone a esagono incassato (per la regolazione del cuneo) e Profondità di taglio r Per allentare t Leva y Dado ad alette u Per tagli a smusso di 45° i Per tagli diritti o Piastra base p Per tagli ad angolo di 45° a Tagli diritti s Guida superiore d Base

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Alimentazione L’utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con le prese di corrente sprovviste della messa a terra. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

7. RERICOLD: Tenete le mani lontane dalla lama.

Non mettete le mani sotto il pezzo mentre la lama sta girando. Non cercate di togliere il materiale tagliato mentre la lama sta girando. ATTENZIONE: La lama continua a girare per forza d’inerzia dopo che si è spento l’utensile.

8. Supportate i grandi pannelli.

Per minimizzare il rischio che la lama rimanga bloccata o di rinculi, i grandi pannelli devono essere supportati come mostrato nella Fig. A. Se l’operazione di taglio rende necessario appoggiare la sega sul pezzo da lavorare, essa deve essere messa sulla parte più grande tagliando quella più piccola.

REGOLE ADDIZIONALI DI SICUREZZA

1. Indossate i paraorecchi.

2. Lasciate le protezioni al loro posto e in condizioni di lavoro.

Non bloccate o legate la protezione inferiore in posizione aperta. Controllate il funzionamento della protezione inferiore ogni volta prima di usare l’utensile. Non usatela se non si richtude con uno scatto sulla lama. ATTENZIONE: Se si fa cadere la sega, la protezione inferiore potrebbe deformarsi e non tornare completamente in posizione.

3. Non usate lame deformate o crepate.

4. Non usate lame in acciaio rapido.

5. Non arrestate la lama esercitando su di essa

una pressione laterale.

6. Mantenete le lame pulite e affilate.

Le lame affilate minimizzano stalli e rinculi.

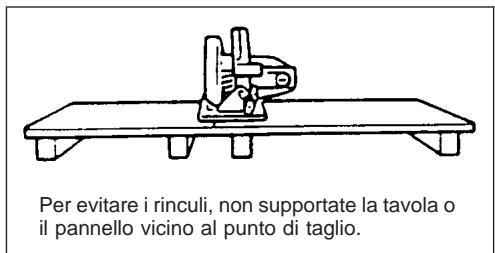

Per evitare i rinculi, non supportate la tavola o il pannello vicino al punto di taglio. Fig. A 5603R-5143R (It) (’99. 6. 14) Non supportate la tavola o il pannello lontano dal punto di taglio. Fig. B

9. Usate la guida pezzo.

Usate sempre la guida pezzo o una guida a bordo diritto per il taglio secondo la fibra.

10. State attenti ai rinculi.

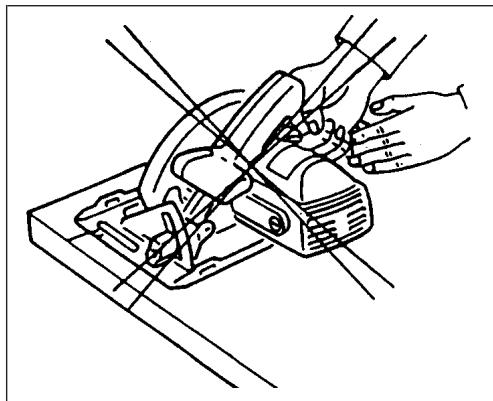

I rinculi si verificano quando la sega si pianta rapidamente e viene spinta indietro verso l’operatore. Rilasciate immediatamente i’interruttore se la lama si blocca o se la sega si pianta. Mantenete le lame affilate. Supportate i grandi pannelli come mostrato nella Fig. A. Usate una guida pezzo o una guida a bordo dritto per tagliare secondo la fibra. Non forzate l’utensile. State sempre attenti mantenendo il controllo dell’utensile. Non togliete la lama durante il taglio mentre si sta muovendo. NON mettete mai la mano o le dita dietro la sega. Se si verifica un rinculo, la sega potrebbe facilmente rimbalzare indietro sulla mano causando ferite gravi.

14. Evitate di tagliare i chiodi. Esaminate il pezzo

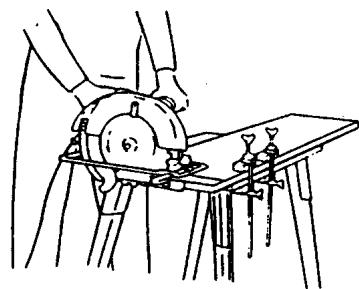

da lavorare e togliete tutti i chiodi da esso prima di tagliarlo. 15. Quando usate la sega, tenete il cavo di alimentazione lontano dall’area di taglio e posizionatelo in modo che non si impigli sul pezzo da lavorare durante l’operazione di taglio. Lavorate con il supporto corretto per la mano, il supporto corretto per il pezzo da lavorare e con il cavo di alimentazione lontano dall’area di lavoro. ATTENZIONE: Per prevenire una perdita di controllo che potrebbe causare ferite, è molto importante supportare correttamente il pezzo da lavorare e tenere saldamente la sega. La Fig. D mostra il tipico supporto per la mano della sega. Illustrazione tipica del supporto corretto per la mano, supporto corretto per il pezzo da lavorare e la disposizione del cavo di alimentazione. Fig. D

16. Mettete la parte più ampia della base della

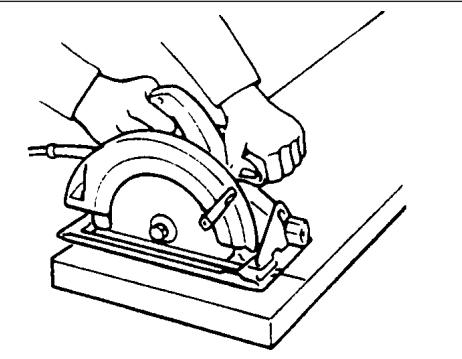

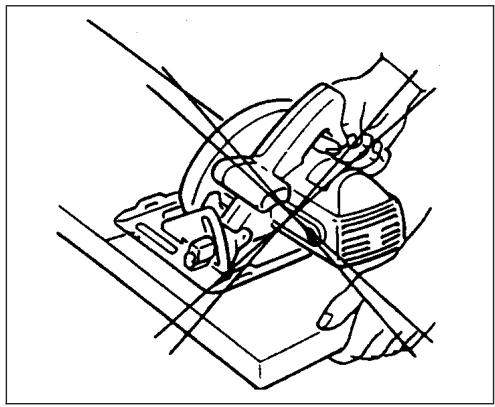

sega sulla parte del pezzo da lavorare che è supportata solidamente, e non su quella che cade quando si esegue il taglio. Per esemplio, la Fig. E illustra il modo CORRETTO di tagliare l’estremità di una tavola, e la Fig. F il modo SBAGLIATO. Se il pezzo da lavorare è corto o piccolo, bloccatelo con una morsa. NON CERCATE DI TENER FERMI I PEZZI CORTI CON LA MANO! Fig. C

11. Abbassate la protezione. Sollevate la protezione inferiore con il manico retrattile.

12. Regolazioni. Prima di tagliare, accertatevi che

le regolazioni per la profondità e il taglio a smusso siano salde.

13. Usate soltanto le lame specificate. Non usate

lame con fori di grandezza sbagliata. Non usate mai rondelle o bulloni per lame difettosi o sbagliati. Fig. E

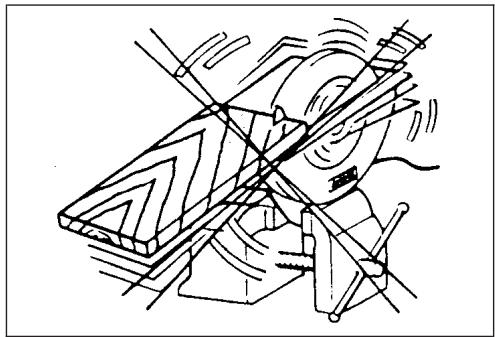

17. Non cercate mai di segare con la sega circolare capovolta bloccata con una morsa. Ciò è

estremamente pericoloso e può causare incidenti seri. Fig. F Fig. G

18. Prima di appoggiare la sega dopo aver completato un taglio, accertatevi che la protezione

inferiore (telescopia) si sia chiusa e che la lama si sia arrestata completamente. CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI DURANTE LA LAVORAZIONE

Rimozione e installazione della lama della sega Con questo utensile si possono usare le lame seguenti. Modello Diametro massimo Diametro minimo Spessore lama Taglio 5603R 165 mm 150 mm 1,6 mm o meno 1,9 mm o più 5703R 190 mm 170 mm 1,6 mm o meno 1,9 mm o più 5903R 235 mm 210 mm 1,7 mm o meno 2,1 mm o più 5103R 270 mm 260 mm 1,8 mm o meno 2,2 mm o più 5143R 355 mm 350 mm 2,3 mm o meno 2,7 mm o più Lo spessore del cuneo è di 1,8 mm per i modelli 5603R e 5703R, di 2,0 mm per i modelli 5903R e 5103R e di 2,5 mm per il modello 5143R. ATTENZIONE:

• Non usate lame che non rispondono alle caratteristiche specificate in queste istruzioni.
• Non usate lame con un disco più spesso o con una sede più piccola dello spessore del cuneo. Per rimuovere la lama della sega, schiacciate completamente il dispositivo di bloccaggio per impedire la rotazione dell’albero e usate poi la chiave esagonale per allentare il bullone a esagono incassato. (Fig. 1) Togliete poi la flangia esterna, sollevate per quanto possibile il coperchio di sicurezza e togliete la lama. (Fig. 2)

Installate la lama della sega usando il procedimento opposto di rimozione. Installate la flangia interna, la lama, la flangia esterna e il bullone a esagono incassato in quest’ordine. Accertatevi di aver stretto saldamente il bullone con il dispositivo di bloccaggio dell’albero completamente schiacciato. (Fig. 1 e 3) ATTENZIONE:

• Accertatevi che i denti della lama siano rivolti nella stessa direzione di rotazione dell’utensile (la freccia sulla lama deve essere rivolta nella stessa direzione della freccia sull’utensile).
• Il dispositivo di bloccaggio dell’albero non deve mai essere schiacciato durante il funzionamento della sega.
• Per togliere o installare la lama, usate soltanto la chiave esagonale Makita. 5603R-5143R (It) (’99. 6. 14) Regolazione del cuneo (Fig. 4) Utilizzo (Fig. 11) Usate la chiave esagonale per allentare il bullone a esagono incassato per regolare il cuneo, e sollevate poi il coperchio di sicurezza. Spostate il cuneo in su o in giù sopra le due sporgenze per le regolazioni indicate nell’illustrazione, in modo da ottenere la distanza corretta tra il cuneo e la lama della sega. Tenete saldamente l’utensile. Mettete la piastra della base sul pezzo da tagliare senza che la lama faccia contatto con esso. Accendete l’utensile e aspettate che la lama raggiunga la sua velocità massima. Spostate poi semplicemente l’utensile in avanti sulla superficie del pezzo da lavorare, mantenendolo piatto e avanzando uniformemente fino al completamento del taglio. Per ottenere dei tagli puliti, mantenete la linea di taglio diritta e la velocità di avanzamento uniforme. ATTENZIONE: Accertatevi che il cuneo sia regolato in modo che: La distanza tra il cuneo e il bordo dentato della lama non superi i 5 mm. Il bordo dentato non sporga più di 5 mm oltre l’orlo inferiore del cuneo. Regolazione della profondità di taglio (Fig. 5) Allentate la leva sulla guida di taglio e spostate in su o in giù la base. Fissate la base alla profondità di taglio desiderata stringendo la leva. ATTENZIONE:
• Per tagliare dei pezzi da lavorare sottili, usate una profondità di taglio bassa per dei tagli puliti e sicuri.
• Dopo aver regolato la profondità di taglio, stringete sempre saldamente la leva. Regolazione dei tagli a smusso (Fig. 6)
• Allentate i dadi ad alette davanti e dietro e inclinate l’utensile all’angolo desiderato per i tagli a smusso (0 – 45°). Dopo la regolazione, stringete saldamente i dadi ad alette davanti e dietro. (5603R, 5703R, 5903R, 5103R)
• Allentate il dado ad alette davanti e inclinate l’utensile all’angolo desiderato per i tagli a smusso (0 – 60°). Dopo la regolazione, stringete saldamente il dado ad alette davanti. (5143R) Regolazione (5603R, 5703R) (Fig. 7) Per i tagli diritti, allineate la tacca destra sul davanti della base con la linea di taglio sul pezzo da lavorare. Per i tagli a smusso di 45°, allineate con essa la tacca sinistra. Guida superiore (5903R, 5103R) (Fig. 8) Allineate la linea di visione con la tacca di 0° per i tagli diritti, oppure con la tacca di 45° per i tagli ad un angolo di 45°. ATTENZIONE:
• Usate sempre il cuneo, fuorché quando cominciate il taglio da un punto interno del pezzo.
• Non arrestate la lama esercitando una pressione laterale sul disco. Guida graduata (Fig. 12 e 13) La comoda guida graduata permette di eseguire dei tagli di grande precisione. Spingete semplicemente la guida graduata contro il fianco del pezzo da lavorare e fissatela in posizione con la vite sul davanti della base. Essa permette anche di ripetere i tagli di larghezza uniforme. Montaggio del giunto (Fig. 14, 15 e 16) (per collegare un aspirapolvere) Per eseguire dei tagli puliti, collegate un aspirapolvere all’utensile. Installate il giunto sull’utensile usando la vite. Collegate poi il tubo dell’aspirapolvere al giunto. MANUTENZIONE ATTENZIONE: Prima di eseguire qualsiasi lavoro sulla macchina, accertatevi sempre che sia spenta e staccata dalla presa di corrente. Per mantenere la sicurezza e l’affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato. Guida superiore (5143R) (Fig. 9) Allineate la linea di visione con la tacca di 0° per i tagli diritti, con la tacca di 30° per i tagli ad un angolo di 30°, con la tacca di 45° per i tagli ad un angolo di 45° o con la tacca di 60° per i tagli ad un angolo di 60°. Azionamento dell’interruttore (Fig. 10) L’utensile è dotato di un bottone di sblocco, per evitare di schiacciare per sbaglio il grilletto dell’interruttore. Per avviare l’utensile, spingete il bottone di sblocco e schiacciate il grilletto dell’interruttore. Rilasciate il grilletto per arrestarlo. ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente, accertatevi sempre che il grilletto dell’interruttore funzioni correttamente e che ritorni sulla posizione ‘‘OFF’’ quando lo rilasciate.
