5603R - Scie circulaire MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	MAKITA
Modèle	5603R
Diamètre de la lame	165 mm
Profondeur max. de coupe à 90°	54 mm
Profondeur max. de coupe à 45°	38 mm
Vitesse à vide	5 000 tr/min
Longueur totale	330 mm
Poids net	4,2 kg
Alimentation	Monophasé, tension secteur (double isolation, sans mise à la terre)
Plage d'angle de coupe	0° à 45° (5603R)
Réglage de profondeur	Par levier, déplacement de la base
Protection inférieure	Relevable par poignée de rétraction, retour automatique
Couteau à riveter	Réglable, distance max. de 5 mm par rapport à la lame
Système de verrouillage	Verrouillage d'arbre pour changement de lame
Déclencheur	Avec bouton de déverrouillage de sécurité
Raccordement aspirateur	Possible via ensemble de joint (accessoire)
Entretien	Lames propres et affûtées, réparations par centre Makita
Sécurité	Protections auditives recommandées, ne pas approcher les mains de la lame

FOIRE AUX QUESTIONS - 5603R MAKITA

Comment changer la lame de la scie circulaire Makita 5603R ?

Pour changer la lame, appuyez sur le verrouillage d'arbre pour bloquer l'arbre, puis desserrez le boulon à tête à six pans avec la clé hexagonale. Retirez la bride extérieure, soulevez le capot de sécurité et enlevez la lame. Montez la nouvelle lame en respectant le sens de rotation (flèche sur la lame et sur l'outil), puis revissez le boulon.

Comment régler la profondeur de coupe ?

Desserrez le levier situé sur le guidage de profondeur, déplacez la base vers le haut ou le bas pour obtenir la profondeur souhaitée, puis resserrez le levier fermement. Pour des coupes nettes et sûres, utilisez une faible profondeur sur les pièces minces.

Comment effectuer une coupe en biseau (angle) ?

Desserrez les écrous à oreilles avant et arrière (ou avant seulement pour le modèle 5143R), inclinez l'outil à l'angle voulu (0° à 45° pour le 5603R), puis resserrez les écrous à fond. Utilisez le guide supérieur pour aligner la coupe.

Quelles sont les précautions de sécurité essentielles ?

Portez des protections auditives et ne laissez jamais vos mains près de la lame. Soutenez les grands panneaux près de la coupe pour éviter les retours. Vérifiez que la protection inférieure fonctionne correctement. Ne forcez pas l'outil et ne retirez pas la scie de la pièce pendant que la lame tourne.

Quels types de lames puis-je utiliser ?

Utilisez uniquement des lames conformes aux spécifications : diamètre maxi 165 mm, mini 150 mm, épaisseur maxi 1,6 mm, entaille mini 1,9 mm. N'utilisez pas de lames en acier rapide ni de lames déformées ou fissurées.

Comment raccorder un aspirateur ?

Fixez le joint fourni (ensemble de joint) sur l'outil à l'aide de la vis, puis raccordez le tuyau de l'aspirateur au joint. Cela permet des coupes plus propres en aspirant les poussières.

Comment régler le couteau à riveter ?

Desserrez le boulon à tête à six pans avec la clé, soulevez le capot de sécurité, puis déplacez le couteau à riveter vers le haut ou le bas sur les saillies de réglage. La distance entre le couteau et le bord denté de la lame ne doit pas dépasser 5 mm, et le bord denté ne doit pas dépasser le couteau de plus de 5 mm.

Que faire si la scie ne démarre pas ?

Vérifiez que le déclencheur est actionné après avoir appuyé sur le bouton de déverrouillage. Assurez-vous que l'outil est branché sur une alimentation secteur correspondant à la tension de la plaque signalétique. Si le problème persiste, contactez un centre d'entretien Makita.

Comment entretenir la scie circulaire ?

Maintenez les lames propres et affûtées pour réduire les risques de calage. Après chaque utilisation, nettoyez les poussières et vérifiez le bon fonctionnement de la protection inférieure. Les réparations doivent être effectuées par un Centre d'Entretien Makita.

Quelles sont les dimensions et le poids de la Makita 5603R ?

La longueur totale est de 330 mm et le poids net est de 4,2 kg. Le diamètre de la lame est de 165 mm.

MODE D'EMPLOI 5603R MAKITA

Manuel d'instructions

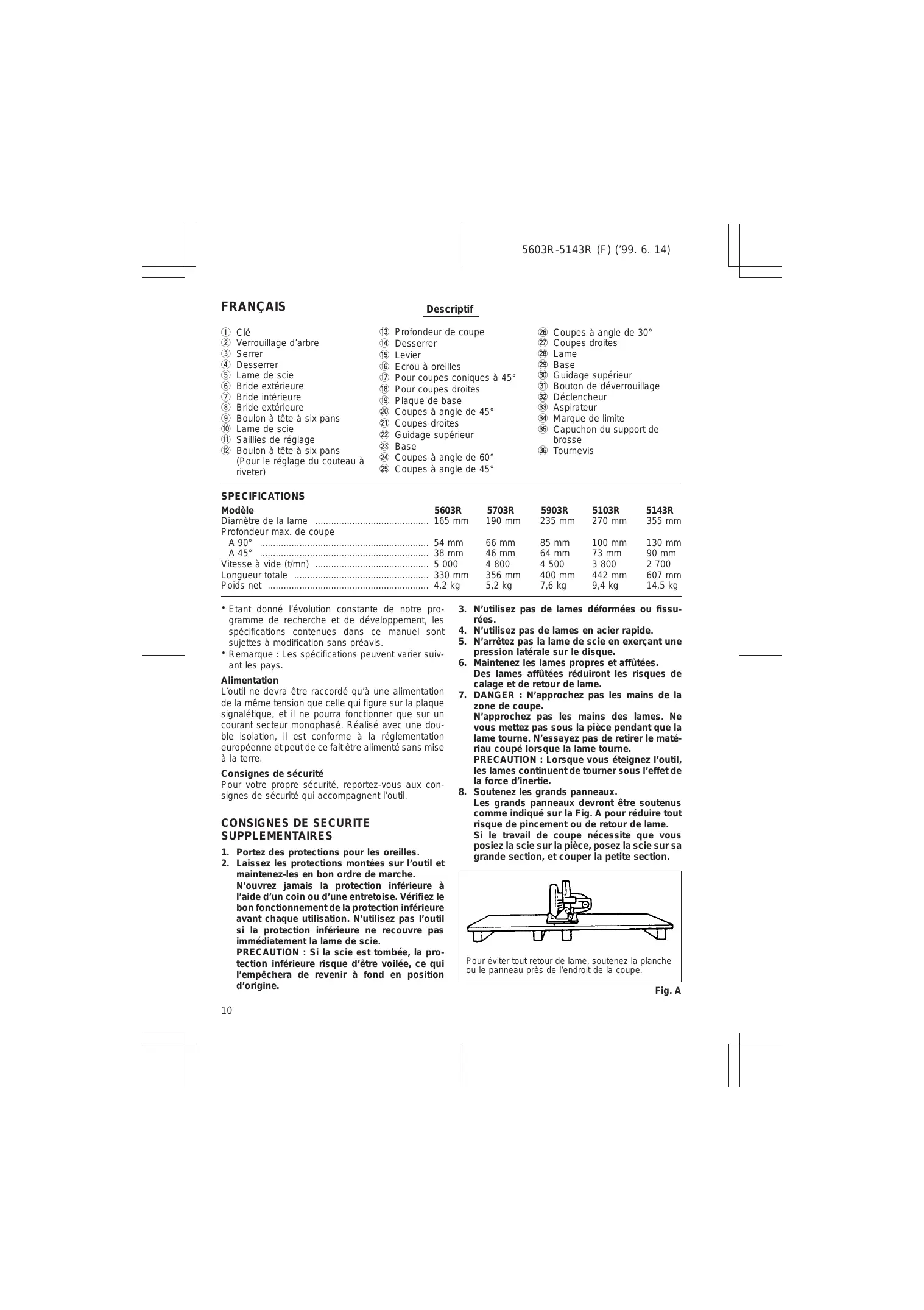

D Handkreissäge

Sc Sega circolare

Instructions d'utilisation

NL Cirkelzagsmachine

Utilisation

E Sierra circular

Nous donnons ci-dessous les symboles utilisés pour l'util. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'util.

Symbole

1	Clé	13	Profondeur de coupe	26	Coupes à angle de 30°
2	Verrouillage d'arbre	14	Desserrer	27	Coupes droites
3	Serrer	15	Levier	28	Lame
4	Desserrer	16	Ecrou à oreilles	29	Base
5	Lame de scie	17	Pour coupes coniques à 45°	30	Guidage supérieur
6	Bride extérieure	18	Pour coupes droites	31	Bouton de déverrouillage
7	Bride intérieure	19	Plaque de base	32	Déclencheur
8	Bride extérieure	20	Coupes à angle de 45°	33	Aspirateur
9	Boulon à tête à six pans	21	Coupes droites	34	Marque de limite
10	Lame de scie	22	Guidage supérieur	35	Capuchon du support de brosse
11	Saillies de réglage	23	Base	36	Tournevis
12	Boulon à tête à six pans (Pour le réglage du couteau à riveter)	24	Coupes à angle de 60°
		25	Coupes à angle de 45°

SPECIFICATIONS

Modèle	5603R	5703R	5903R	5103R	5143R
Diamètre de la lame	165 mm	190 mm	235 mm	270 mm	355 mm
Profondeur max. de coupe
A 90°	54 mm	66 mm	85 mm	100 mm	130 mm
A 45°	38 mm	46 mm	64 mm	73 mm	90 mm
Vitesse à vide (t/mn)	5 000	4 800	4 500	3 800	2 700
Longueur totale	330 mm	356 mm	400 mm	442 mm	607 mm
Poids net	4,2 kg	5,2 kg	7,6 kg	9,4 kg	14,5 kg

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Remarque : Les spécifications peuvent varier suivant les pays.

Alimentation

L'util ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de securite supplementaires

1. Portez des protections pour les oreilles.
2. Laissez les protections montées sur l'outil et maintenez-les en bon ordre de marche. N'ouvre jamais la protection inférieure à l'aide d'un coin ou d'une entreprise. Vérifiez le bon fonctionnement de la protection inférieure avant chaque utilisation. N'utilise pas l'outil si la protection inférieure ne recouvre pas immédiatement la lame de scie.

PRECAUTION: Si la scie est tombée, la protection inférieure risque d'être voilée, ce qui l'empêchera de revenir à fond en position d'origine.

1. N'utilisez pas de lames déformées ou fissurées.
2. N'utilisez pas de lames en acier rapide.
3. N'arrêtez pas la lame de scie en exerçant une pression latérale sur le disque.
4. Maintenez les lames propres et affûtées.

Des lames affûtées réduiront les risques de calage et de retard de lame.

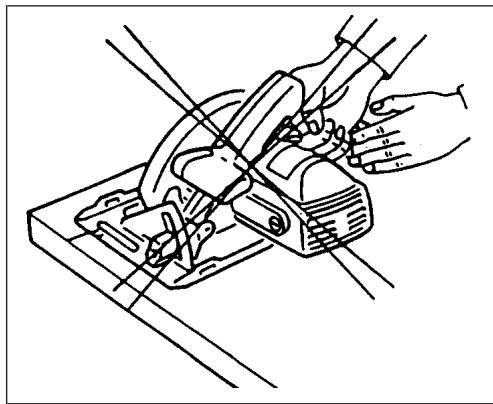

1. DANGER: N'approchez pas les mains de la zone de coupe.

N'approchez pas les mains des lames. Ne vous mettez pas sous la pièce pendant que la lame tourne. N'essayez pas de retenir le matériel coupé lorsque la lame tourne.

PRECAUTION : Lorsque vous éteignez l'outil, les lames continuant de tourner sous l'effet de la force d'inertie.

1. Soutenez les grands panneaux.

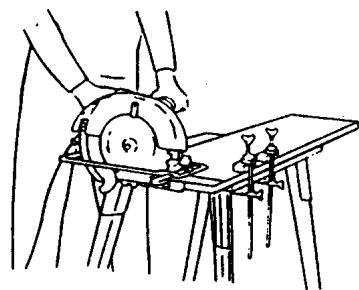

Les grands panneaux doivent être soutenus comme indiqué sur la Fig. A pour réduire tout risque de pincement ou de retour de lame.

Si le travail de coupe nécessite que vous posiez la scie sur la pièce, posez la scie sur sa grande section, et coupez la petite section.

Pour éviter tout retour de lame, soutenez la planche ou le panneau près de l'endroit de la coupe. Fig. A

Ne soutenez pas la planche ou le panneau loin de l'endroit de la coupe. Fig. B

1. Utilisez une barrière de déclenchement. Utilisez une barrière ou un guidage à bord droit lors d’une refente.
2. Protégez-vous contre les retours de lame. Les retours de lame se produisent lorsque la scie cale brusquement et qu'elle recule vers l'opérateur. Si la lame se grippe ou qu'elle cale, relâchez immédiatement le déclencheur. Maintenez les lames bien affûtés. Soutenez les grands panneaux comme indiqué à la Fig. A. Pour effectuer une refente, utilisez une barrière ou un guidage à bord droit. Ne forcez pas l'outil. Restez en alerte de façon à bien garder le contrôle de l'outil. Ne retirez pas la scie de la pièce pendant la coupe, alors que la lame est en train de tourner.

Ne mettez JAMAIS la main ou les doigts derrière la scie. En cas de retour de lame, la scie pourrait facilement faire un bond en arrêté sur votre main, et vous pourriez gravement vous blesser.

1. Protection inférieure. Relevez la protection inférieure avec la poignée de rétraction.
2. Réglages. Avant de procéder à la coupe, vérifie que les réglages de profondeur et d'angle sont bien fixés à fond.
3. Pour le montage, utilisez exclusivement les lames spécifiées. N'utilisez pas de lames ayant des diamètres d'orifice incorrects. N'utilisez jamais de rondelles ou de boulons de lame défectueux ou incorrents.
4. Evitez de couper des clous. Retirez les clous du bois avant de commencer la coupe.
5. Quand vous utilisez la scie, maintenez le cordon éloigné de la zone de coupe et placez-le de façon qu’il ne soit pas coincé sur la pièce pendant la coupe.

Pendant le travail, assurez-vous d'une bonne tenue en main de l'outil, un bon support pour la pièce, et faites passer le cordon d'alimentation loin de la zone de travail.

Avertissement :

Il est important de soutenir la pièce correctement et de tenir la scie bien en main pour éviter toute perte de contrôle susceptible de provoquer des blessures. La Fig. D donne un exemple type de tenue en main de la scie.

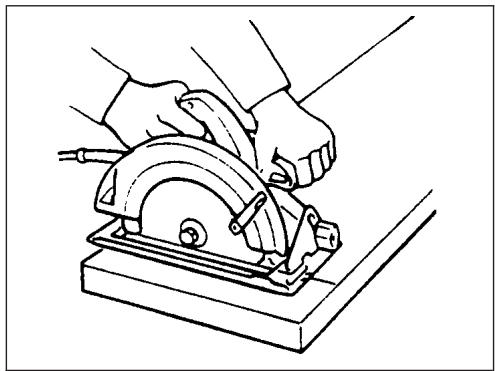

1. Placez la partie large de la base de la scie sur une partie de pièce solidement soutenue, et non sur la section qui tombera après la coupe. A titre d'exemples, la Fig. E montre la façon CORRECTE de couper l'extrémité d'une planche, alors que la Fig. F montre CE QU'IL NE FAUT PAS FAIRE. Si la pièce est trop courte ou trop petite, fixez-la sur un socle.

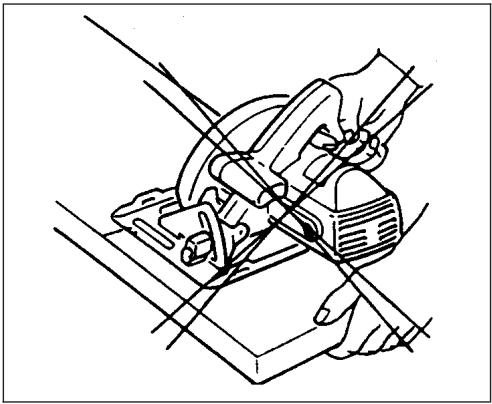

N'ESSAYEZ PAS DE COUPER DES PIECES COURTES A LA MAIN!

Fig. E

Fig. F

Retrait ou installation de la lame de scie

Avec cet outil, on pourra utiliser les lames suivantes.

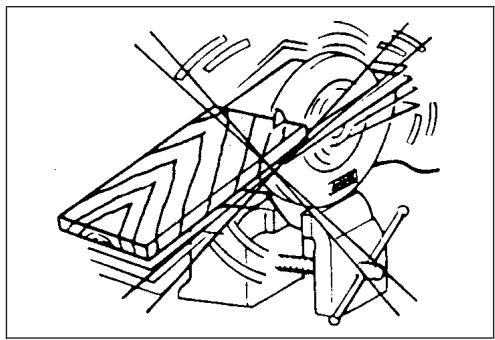

1. N'essayez jamais de scier avec une scie circulaire fixée la tête en bas dans un étau. Ceci serait extrêmement dangereux et pourrait provoquer de graves accidents.

Fig. G

1. Avant de reposer l'outil lorsque la coupe est terminée, vérifie bien que la protection inférieure (télécopique) est refermée et que la lame est parvenue à un arrêt complet.

Conservez ces instructions.

Modèle	Dia. max.	Dia. min.	Epaisseur de lame	Entaille
5603R	165 mm	150 mm	1,6 mm ou moins	1,9 mm ou plus
5703R	190 mm	170 mm	1,6 mm ou moins	1,9 mm ou plus
5903R	235 mm	210 mm	1,7 mm ou moins	2,1 mm ou plus
5103R	270 mm	260 mm	1,8 mm ou moins	2,2 mm ou plus
5143R	355 mm	350 mm	2,3 mm ou moins	2,7 mm ou plus

L'épaisseur du couteau à riveter est de 1,8 mm pour les modèles 5603R et 5703R, de 2,0 mm pour les modèles 5903R et 5103R, ou de 2,5 mm pour le modèle 5143R.

Precaution:

• N'utilisez pas de lames de scie qui ne respectent pas les caractéristiques spécifiées dans ces instructions. N'utilisez pas de lames de scie dont le disque est plus écais ou dont l'ensemble est plus petit que l'épaissieur du couteau à riveter.

Pour retirer la lame de scie, appuyez à fond sur le verrouillage d'arbre pour empêcher l'arbre de tourner, puis desserrez le boulon à tête à six pans à l'aide de la clé hexagonale. (Fig. 1)

Puis, retirez la bride extérieure, soulevez le couvercle de sécurité au maximum et retirez la lame de scie. (Fig. 2)

Montez la lame de scie en procédant dans l'ordre inverse de la dépose. Montez la bride intérieure, la lame de scie, la bride extérieure et le boulon à tête à six pans, dans cet ordre. Vissez bien le boulon à tête à six pans à fond, le verrouillage d'arbre étant complètement enfoncé. (Fig. 1 et 3)

Precaution:

• Vérifiez que les dents de la lame sont bien dirigées dans le même sens que le sens de rotation de l'outil (la flèche de la lame doit être dirigée dans le même sens que la flèche de l'outil). N'appuyez jamais sur le verrouillage d'arbre pendant que la scie fonctionne.
• Pour retirer ou installer la lame, utilisez exclusivement la clé à douille Makita.

Réglage du couteau à riveter (fig. 4)

Pour régler le couteau à riveter, desserrez le boulon à tête à six pans à l'aide de la clé à douille, puis soulevez le couvercle de sécurité. Déplacez le couteau à riveter vers le haut ou vers le bas sur les deux saillies pour obtenir les réglages indiqués sur le schéma, de façon à régler le jeu voulu entre le couteau à riveter et la lame de scie.

Precaution:

Vérifiez que le couteau à riveter est réglé de telle sorte que :

La distance entre le couteau à riveter et le bord denté de la lame de scie ne dépasse pas 5 mm.

Le bord denté ne dépasse pas le bord inférieur du couteau à riveter de plus de 5 mm.

Réglage de la profondeur de coupe (fig. 5)

Desserrez le levier situé sur le guidage de profondeur et déplacez la base vers le haut ou vers le bas. À la profondeur de coupe voulue, fixez la base en serrant le levier.

Precaution:

• Avec des pièces minces, utilisez une faible profondeur de coupe de façon à obtenir des coupes plus nettes et en toute sécurité. Lorsque le réglage de la profondeur de coupe est terminé, resserrez toujours le levier à fond.

Réglage pour coupes coniques (fig. 6)

• Desserrez les écrous à oreille sur le devant et sur l'arrière, et inclinez l'outil à l'angle de coupe voulu (0 - 45^). Lorsque le réglage est terminé, resserrez les écrous à oreille à fond sur le devant et sur l'arrière. (5603R, 5703R, 5903R, 5103R)
• Desserrez l'écrou à oreille sur le devant et inclinez l'outil à l'angle de coupe voulu (0 - 60^). Lorsque le réglage est terminé, resserrez à fond l'écrou à oreille sur le devant. (5143R)

Visée (5603R, 5703R) (fig. 7)

Pour les coupes droites, alignez le cran droit, situé sur le devant de la base, sur la ligne de coupe de la pièce. Pour les coupes coniques de, alignez-y le cran gauche.

Guidage supérieur (5903R, 5103R) (fig. 8)

Alignez la ligne de visée sur le cran pour une coupe droite, ou sur le cran pour une coupe à angle.

Guidage supérieur (5143R) (fig. 9)

Alignez la ligne de visée sur le cran pour une coupe droite, sur le cran pour une coupe à angle de, sur le cran pour une coupe à angle of, ou sur le cran pour une coupe à angle of.

Utilisation du déclencheur (fig. 10)

Pour empêcher que le déclencheur ne soit actionné par mégarde, l'outil possède un bouton de déverrouillage. Pour permettre l'outil en marche, appuyez sur le bouton de déverrouillage et tirez sur le déclencheur. Relâchez le déclencheur pour arrêter l'outil.

Precaution:

• Avant de brancher l'util dans la prise secteur, vérifie toujours que le déclencheur fonctionne correctement et qu'il revient en position d'arrêt ("OFF") quand vous le relâchez.

Fonctionnement (fig. 11)

Tenez l'outil fermement. Disposez la plaque de base sur la pièce à couper sans que la lame n’entre en contact avec la pièce. Puis, mettez l’outil en marche et attendez que la lame ait atteint sa vitesse maximale. Vous n’avez plus qu’à faire glisser l’outil sur la surface de la pièce, en le maintenant bien à plat et en avançant lentement jusqu’à ce que le sciage soit terminé. Pour obtenir des coupes nettes, maintenez la ligne de coupe droite et déplacez l’outil à une vitesse uniforme.

Precaution:

• Le couteau à riveter devra toujours être utilisé, sauf en cas de plongée au milieu de la pierce.
• N'arrêtez pas la lame de scie en exerçant une pression latérale sur le disque.

Règle parallèle (fig. 12 et 13)

La règle parallèle est pratique car elle vous permet d'effectuer des coupes d'une extrême précision. Vous n'avez qu'à amener la règle parallèle tout contre le bord de la pierre et à la fixer dans cette position à l'aide de la vis sur le devant de la base. Elle permet également d'effectuer des coupes répétées de largeur uniforme.

Ensemble de joint (fig. 14, 15 et 16)

(pour le raccordement d'un aspirateur)

Pour effectuer des coupes propres, raccordez un aspirateur à l'outil. Fixez le joint sur l'outil à l'aide de la vis. Puis, raccordez le tuyau d'aspirateur au joint.

Entretien

Assurez-vous toujours que la machine est hors tension et hors secteur avant d'effectuer tout travail sur la machine.

Pour développer la sécurité et la fiabilité des produits, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

Je sousigne, Yasuhiko Kanzaki, mandaté par Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan, déclare que ce produit

(No. de série: production en série)

fabriqué par Makita Corporation au Japon, est conforme aux normes ou aux documents normalisés suivants,

EN61029, EN55014, EN61000*

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.

* 1er janvier 2001

Bruit et vibrations du modèle 5103R

Les niveaux de bruit pondérés A sont:

niveau de pression sonore: 94 dB (A)

niveau de puissance du son: 107 dB (A)

• Porter des protecteurs anti-bruit.

L'accélération pondérée ne dépasse pas 2,5 m/s².

Bruit et vibrations du modèle 5143R

Les niveaux de bruit pondérés A sont:

niveau de pression sonore: 94 dB (A)

niveau de puissance du son: 107 dB (A)

• Porter des protecteurs anti-bruit.

L'accélération pondérée ne dépasse pas 2,5 m/s².
