| Marque | MAKITA |
| Modèle | 5604R |
| Type de produit | Scie circulaire |
| Diamètre de lame | 165 mm |
| Profondeur de coupe max. (90°) | 54 mm |
| Profondeur de coupe max. (45°) | 35 mm |
| Vitesse à vide | 5000 tr/min |
| Longueur totale | 320 mm |
| Poids net | 3,6 kg |
| Alimentation | Secteur monophasé, double isolation (sans mise à la terre) |
| Tension nominale | 230 V (typique Europe) |
| Fonctions principales | Coupe rectiligne, coupe oblique (0-45°), refente avec guide parallèle, raccord pour aspiration |
| Réglages | Profondeur de coupe, angle d'inclinaison, couteau diviseur |
| Sécurité | Carter mobile de sécurité, blocage d'arbre, bouton de sécurité, couteau diviseur |
| Entretien | Remplacement des charbons (identiques), nettoyage des lames |
| Pièces détachées | Lames (diam. 150-165 mm, ép. ≤1,6 mm, trait ≥1,9 mm), flasques, boulon, charbons |
| Niveau de pression sonore | 94 dB(A) |
| Niveau de puissance sonore | 107 dB(A) |
| Vibrations (accélération pondérée) | ≤ 2,5 m/s² |
| Certifications | CE, conformité directives 73/23/CEE, 89/336/CEE, 98/37/CE |
FOIRE AUX QUESTIONS - 5604R MAKITA
Questions des utilisateurs sur 5604R MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie circulaire au format PDF gratuitement ! Retrouvez votre notice 5604R - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5604R de la marque MAKITA.

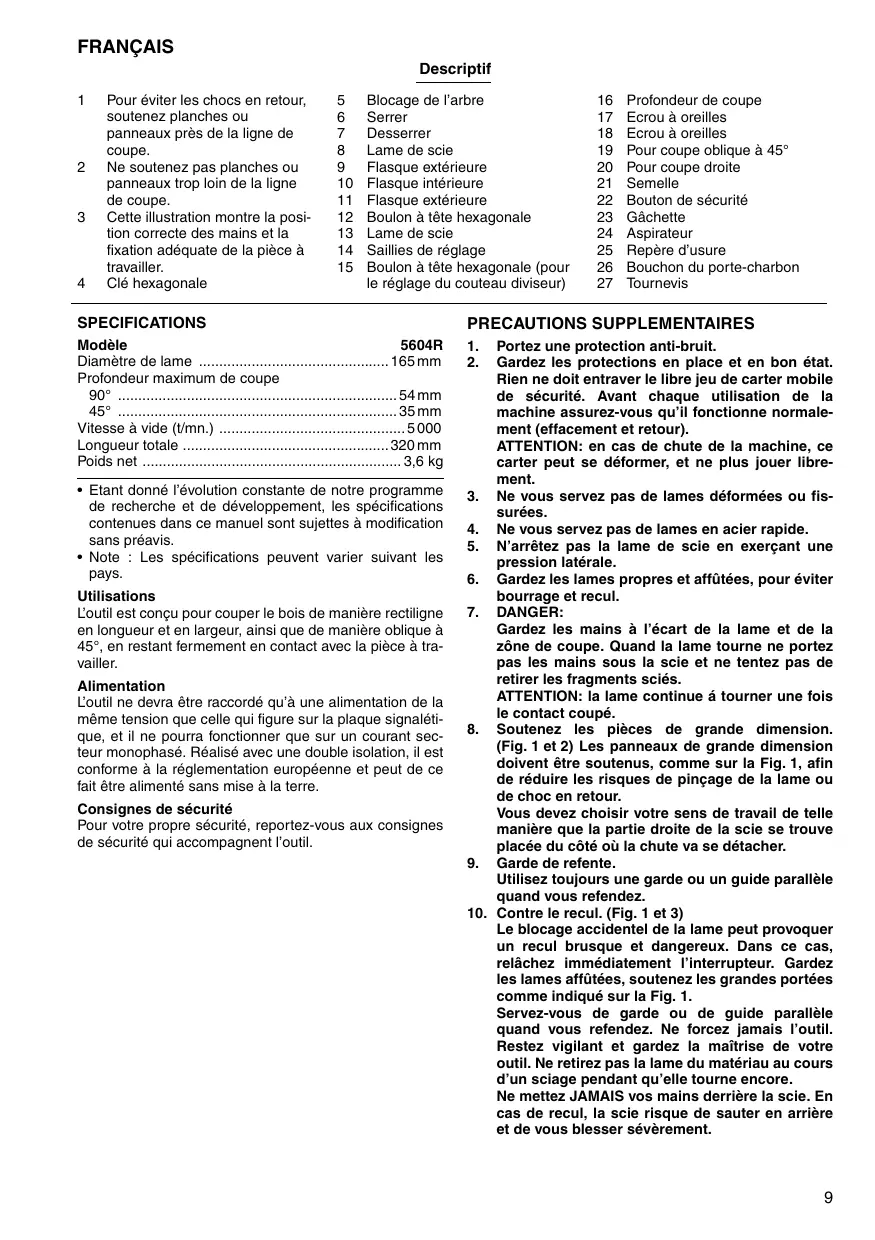

MODE D'EMPLOI 5604R MAKITA
Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.
Symbole
| 1 | Pour éviter les chocs en return, soutenez planches ou panneaux près de la ligne de coupe. | 5 | Blocage de l'arbre | 16 | Profondeur de coupe |
| 6 | Serrer | 17 | Ecrou à oreilles | ||
| 7 | Desserrer | 18 | Ecrou à oreilles | ||
| 8 | Lame de scie | 19 | Pour coupe oblique à 45° | ||
| 2 | Ne soutenez pas planches ou panneaux trop loin de la ligne de coupe. | 9 | Flasque extérieure | 20 | Pour coupe droite |
| 10 | Flasque intérieure | 21 | Semelle | ||
| 11 | Flasque extérieure | 22 | Bouton de sécurité | ||
| 3 | Cette illustration montre la posi- tion correcte des mains et la fixation adequate de la pierce à travailler. | 12 | Boulon à tête hexagonale | 23 | Gâchette |
| 13 | Lame de scie | 24 | Aspirateur | ||
| 14 | Saillies de réglage | 25 | Repère d'usure | ||
| 15 | Boulon à tête hexagonale (pour le réglage du couteau diviseur) | 26 | Bouchon du porte-charbon | ||
| 4 | Clé hexagonale | 27 | Tournevis |
| Modèle | 5604R |
| Diamètre de lame | 165 mm |
| Profondeur maximum de coupe | |
| 90° | 54 mm |
| 45° | 35 mm |
| Vitesse à vide (t/mn.) | 5000 |
| Longueur totale | 320 mm |
| Poids net | 3,6 kg |
- Etant donné l'évolution constante de notre programme de recherche et de développement, les specifications contenues dans ce manuel sont sujettes à modification sans préavis.
- Note : Les spécifications peuvent varier selon les pays.
Utilisations
L'util est unconqu pour couper le bois de manière rectiligne en longueur et en largeur, ainsi que de manière oblique à, en restant fermement en contact avec la pièce à travailler.
Alimentation
L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophase. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.
Precautions supplementaires
- Portez une protection anti-bruit.
- Gardez les protections en place et en bon état. Rien ne doit entraver le libre jeu du carter mobile de sécurité. Avant chaque utilisation de la machine, assurez-vous qu'il fonctionne normalement (effacement et retard).
ATTENTION: en cas de chute de la machine, ce carter peut se déformer et ne plus jouer librement.
- Ne vous servez pas de lames déformées ou fissurées.
- Ne vous servez pas de lames en acier rapide.
- N'arrêtez pas la lame de scie en exerçant une pression latérale.
- Gardez les lames propres et affûtées, pour éviter bourrage et recul.
- DANGER:
Gardez les mains à l'écart de la lame et de la zone de coupe. Quand la lame tourne, ne portez pas les mains sous la scie et ne tentez pas de retenir les fragments sciers.
ATTENTION: la lame continue à tourner une fois le contact coupé.
- Soutenez les pièces de grande dimension. (Fig. 1 et 2) Les panneaux de grande dimension doivent être soutenus, comme sur la Fig. 1, afin de réduire les risques de pincege de la lame ou de chicane en retard.
Vous devez avoir raison pour sauf le travail de telle manière que la partie droite de la scie se trouve placée du côté où la chute va se détacher.
- Garde de refente.
Utilisez toujours une garde ou un guide parallèle quand vous refende.
- Contre le recul. (Fig. 1 et 3)
Le blocage accidentel de la lame peut provoquer un recul brusque et dangereux. Dans ce cas, relâchez immédiatement l'interrupteur. Gardez les lames affûtées, soutenez les grandes portées comme indiqué sur la Fig. 1.
Servez-vous de garde ou de guide parallèle quand vous refendez. Ne forcez jamais l'outil. Restez vigilant et gardez la maîtrise de votre outil. Ne retirez pas la lame du matériel au cours d'un sciage pendant qu'elle tourne encore.
Ne mettez JAMAIS vos mains derrière la scie. En cas de recul, la scie risque de sauter en arrière et de vous blesser sévèrement.
- Carter mobile de sécurité. Relevez-le au moyen du saillant.
- Réglages. Avant de scier, assurez-vous que la profondeur et l'angle de coupe sont bien réglés.
- Ne montez sur l'outil que des lames adaptées : diamètre et alésage conformes aux specifications pour ce modèle ; flasque et vis de fixation adaptées.
- Attention aux clous. Retirez-les avec soin du matériel avant de scier.
- Quand vous faites fonctionner la scie, maintenez le câble loin de la zone de coupe et disposez-le de façon qu’il ne soit pas pris dans le matériel à scier pendant l’opération. Sciez toujours en assurant bien votre main et le matériel, et le câble maintenu loin de la zone de travail.
Avertissement:
Il est important de soutenir correctement la pièce et de tenir fermement votre scie; toute perte de contrôle pourrait entraîner un grave accident. La Fig. 4 vous montre comment il faut tenir votre outil.
- La partie la plus large de la base de la scie doit reposer sur la partie soutenue de la pièce à scier, et non sur la partie destinée à tomber au sciage. La Fig. 5 vous montre la manière CORRECTE de scier l'extrémité d'une planche et la Fig. 6 la façon INCORRECTE. Si la pièce à couper est de petite taille, immobilisez-la avec un serre-joint : N'ESSAYEZ PAS DE LA TENIR SEULEMENT AVEC VOTRE MAIN. (Fig. 6)
- Ne tentez jamais de scier en bloquant dans un étau la scie lame en l'air. C'est fort dangereux et risque d'entraîner de graves accidents. (Fig. 7)
- Une fois le sciage terminé et avant de reposer la scie, assurez-vous que le carter mobile de protection coiffe complètement la lame, et que celle-ci est complètement arrêtée.
- Utilisation des données du fabricant
Assurez-vous que le diamètre, l'épaisseur et les autres caractéristiques de la lame de scie sont adaptées à l'outil; assurez-vous que la lame de scie est adaptée à la vitesse d'axe de l'outil.
Pose et dépose de la lame
Avec cet outil, vous pouvez utiliser les lames suivantes :
| Dia. max. | Dia. min. | Epaisseur | Trait de scie |
| 165 mm | 150 mm | 1.6 mm ou moins | 1.9 mm ou plus |
L'épaisseur du couteau divisé est de 1,8 mm.
Attention:
- Ne vous servez pas de lames dont les caractéristiques ne correspondent pas à celles spécifiées sur cette notice.
- Ne vous servez pas de lames dont le disque est plus écais ou dont le jeu est plus petit que l'épaisseur du couteau divisieur.
Pour retirer la lame, appuyez sur le blocage d'arbre de façon que la lame ne puisse plus tourner, et desserrez le boulon à tête hexagonale vers la gauche à l'aide de la clé hexagonale. (Fig. 8)
Ensuite, retirez la flasque extérieure, relevez le carter au maximum, puis retirez la lame. (Fig. 9)
Installez la lame en procédant dans l'ordre inverse du retrait. Installez la flasque intérieure, la lame, la flasque extérieure puis le boulon à tête hexagonale, dans cet ordre. Veillez à ce que le boulon à tête hexagonale soit bien serré à fond. (Fig. 10)
Attention:
Assurez-vous que les dents de la lame pointent dans la même direction que le sens de rotation de l'outil. (La flèche qui porte la lame doit pointer dans la même direction que celle de l'outil). - Ne vous servez que d'une clé à douille Makita pour rétrécir ou installer la lame.
Réglage du couteau diviseur (fig. 11)
Pour régler le couteau diviseur, desserrez le boulon à tête hexagonale à l'aide de la clé à douille, puis relevez le carter de sécurité. Déplacez le couteau diviseur vers le haut ou vers le bas sur les deux saillies pour obtenir les réglages indiqués sur le schéma, de façon à obtenir l'écart approprié entre le couteau diviseur et la lame de scie.
Assurez-vous que le couteau diviseur est réglé de façon que : La distance entre le couteau diviseur et le rebord denté de la lame ne dépasse pas 5mm. Le rebord denté de la lame ne dépasse pas de plus de 5mm du bord inférieur du couteau diviseur.
Réglage de la profondeur de coupe (fig. 12)
Desserrez l'écrou à oreilles du guide de profondeur et déplacez la table vers le haut ou vers le bas. À la profondeur de coupe voulue, fixez la table en serrant l'écrou à oreilles.
- Utilisez une faible profondeur de coupe avec des matériaux minces, pour obtenir une coupe plus nette et travailler en toute sécurité.
- Après avoir réglé la profondeur de coupe, resserrez l'écrou à oreilles à fond.
Coupe en biais (fig. 13)
Desserrez les écrous à oreilles à l'avant et à l'arrière, inclinez l'outil à l'angle voulu pour des coupes en biais (0 - 45^). Lorsque le réglage est terminé, serrez les écrous à oreilles à fond à l'avant et à l'arrière.
Visée (fig. 14)
Pour des coupes rectilignes, alignez l'encoche droite à l'avant de la table sur la ligne de coupe de la pièce. Pour des coupes en biais, alignez la ligne de coupe sur l'encoche gauche.
Interrupteur (fig. 15)
Pour éviter que la gachette ne se déclenche accidentellement, l'outil possède un bouton de sécurité.
Pour mettre l'outil en marche, appuyez sur le bouton de sécurité et tirez sur la gachette. Pour arrêter l'outil, relâchez la gachette.
Attention:
Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position "OFF" une fois relachée.
Opération (fig. 16)
Tenez l'outil fermement. Placez la table sur le bois à couper sans que la lame soit en contact. Puis, mettez l'outil en marche et attendez que la lame ait atteint sa vitesse de régime. Déplacez alors simplement l'outil vers l'avant sur la surface de la pièce, en la maintenant bien à plat et en avançant doucement jusqu'à la fin du sciage. Pour obtenir des coupes nettes, gardez bien droite votre ligne de sciage et bien régulière votre vitesse de progression.
- Le couteau diviseur devra toujours être utilisé, sauf lorsque vous attaquez une pièce par le milieu.
- N'arrêtez pas la lame de scie en exerçant une pression latérale dessus.
Guide parallèle (fig. 17)
Un guide parallèle, très commode, vous permet de réaliser des coupes droites d'une parfaite précision. Glissez simplement ce guide contre le côté de la pièce à scier et assurez-la en position à l'aide de la vis papillon située sur l'avant de l'embase. Elle vous permet en outre d'exécuter des coupes répétées pour une largeur uniforme.
Raccord d'aspiration (fig. 18 et 19)
(pour le raccordement d'un aspirateur)
Pour effectuer un sciage propre, raccordez un aspirateur à l'outil. Puis, raccordez le tuyau de l'aspirateur au racord.
Attention:
Avant toute intervention, assurez-vous que le contact est coupé et l'outil débranché.
Remplacement des charbons
Remplacez les charbons lorsqu'ils sont usés jusqu'au repère d'usure. Les 2 charbons identiques doivent être remplacés simultanément.
Pour votre sécurité et la fiabilité du produit, les réparations, la maintenance de cet appareil doivent être confiées à un Centre d'Entretien MAKITA.
Ces accessoires ou ces fixations sont recommandés pour l'utilisation de l'outil Makita spécifique dans ce manuel. L'utilisation d'autres accessoires ou fixations peut désigner un risque de blessures. Les accessoires ou les fixations ne devront être utilisés que dans le but et de la manière prévus.
Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés suivants,
HD400, EN50144, EN55014, EN61000
conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.
Les niveaux de bruit pondérés A sont:
niveau de pression sonore: 94 dB (A)
niveau de puissance du son: 107 dB (A)
- Porter des protecteurs anti-bruit.
L'acceleration pondérée ne dépasse pas 2,5m / s²
