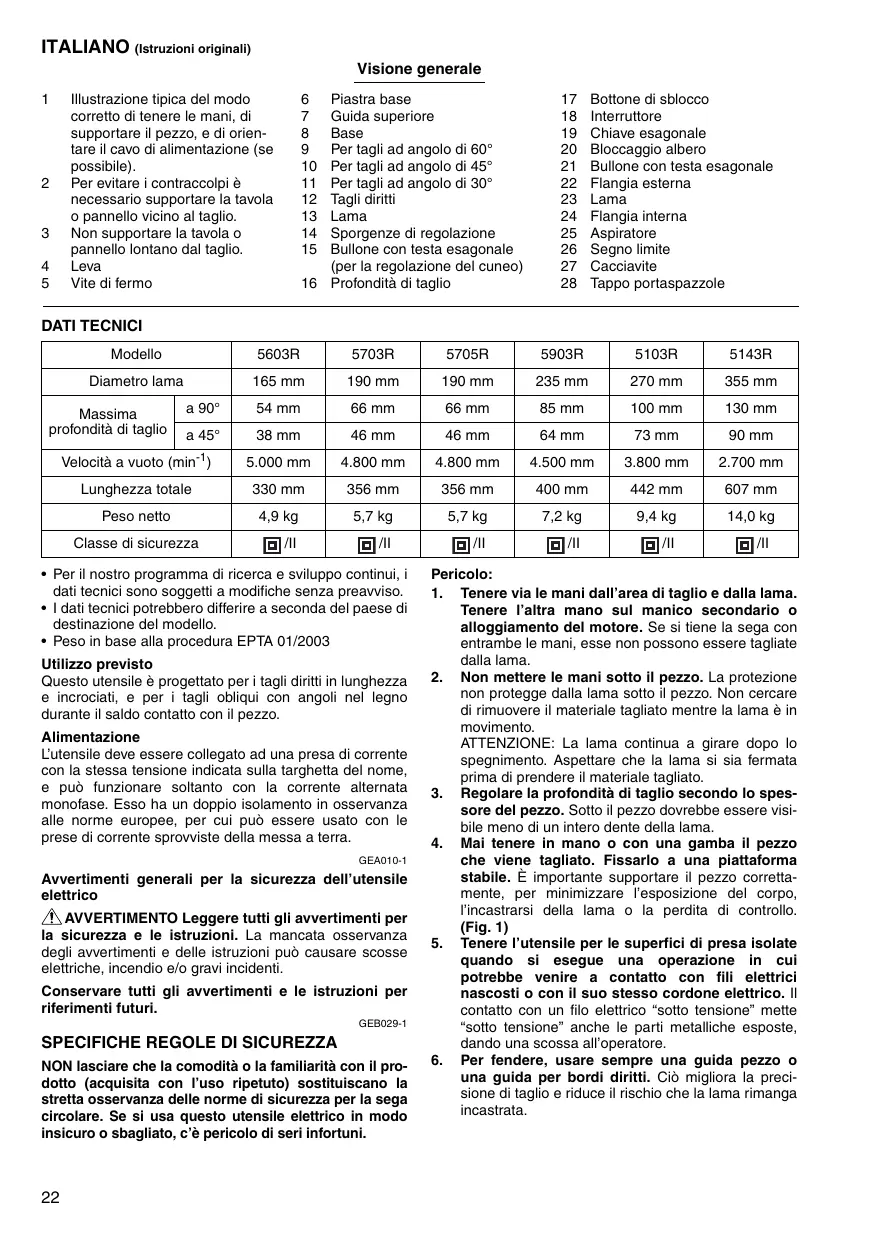

ITALIANO (struzioni originali) ne generale 1 _Illustrazione tipica del modo 6 corretto di tenere le mani, di 7

Piastra base Guida superiore

17. Bottone di sblocco

18 Interruttore supportare il pezzo, e di orien- Base 19. Chiave esagonale tare il cavo di almentazione (se 9 Per tagli ad angolo di 60° 20 Bloccaggio albero possibile). 10. Per tagli ad angolo di 45° 21 Bullone con testa esagonale 2 Perevitare i contraccolpi à 11. Per tagli ad angolo di 30° 22 Flangia esterna necessario supportare la tavola 12. Tagi diitti 23 Lama © pannello vicino al tagio. 13 Lama 24 Flangia interna 3 Non supportare la tavola o 14. Sporgenze di regolazione 25 Aspiratore pannello lontano dal taglio. 15. Bullone con lesta esagonale 26 Segno limite 4 Leva (per la regolazione del cuneo) 27. Cacciavite 5 Vite difermo 16. Profondità di taglio 28 Tappo portaspazzole DATI TECNICI Modelo 56038 5703R 5705R 59038 51038 51488 Diametro lama 165mm | 190mm | 190mm | 235mm | 270mm | 355mm Massima a90° | 54mm 66 mm 66 mm 85 mm 100mm | 130mm profondità di taglio La 45° | 38 mm 46 mm 46 mm 64 mm 73mm 90 mm Velocità a vuoto (min) | 5.000mm | 4800mm | 4800mm | 4500mm | 3800mm | 2.700mm Lunghezza totale 330mm | 356mm | 356mm | 400mm | 442mm | 607mm Peso netto 49kg 5.7kg S7kg 72kg 94 kg 14,0kg Classe di sicurezza Eu Eu Eu CT Eu Eu + Per il nostro programma di ricerca e sviluppo continui, i … Pericolo: dati tecnici sono soggetti a modifiche senza preavviso. + 1 dati tecnici potrebbero differire a seconda del paese di destinazione del modello. + Peso in base alla procedura EPTA 01/2003 Utilizzo previsto Questo utensile à progettato per i tagli diritt in lunghezza e incrociati, e per i tagli obliqui con angoli nel legno durante il saldo contatto con il pezzo. Alimentazione Lutensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e puè funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui puè essere usato con le prese di corrente sprowiste della messa a terra. GEaoto4 Avvertimenti generali per la sicurezza dell'utensile elettrico Â\ AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli awvertimenti e delle istruzioni puè causare scosse elettriche, incendio e/o gravi incidenti. Conservare tutti gli avvertimenti e le istruzioni per riferimenti futu GEo2o4

SPECIFICHE REGOLE DI SICUREZZA

NON lasciare che la comodità o la familiarità con il pro- dotto (acquisita con l'uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza per la sega circolare. Se si usa questo utensile elettrico in modo insicuro o sbagliato, c'è pericolo di seri infortuni.

Tenere via le mani dall'area di taglio e dalla lama. Tenere l'altra mano sul manico secondario o alloggiamento del motore. Se si tiene la sega con entrambe le mani, esse non possono essere tagliate dalla lama. Non mettere le mani sotto il pezzo. La protezione non protegge dalla lama sotto il pezzo. Non cercare di rimuovere il materiale tagliato mentre la lama à in movimento. ATTENZIONE: La lama continua a girare dopo lo spegnimento. Aspettare che la lama si sia fermata prima di prendere il materiale tagliato. Regolare la profondità di taglio secondo lo spes- sore del pezzo. Sotto il pezzo dovrebbe essere visi- bile meno di un intero dente della lama. Mai tenere in mano o con una gamba il pezzo che viene tagliato. Fissarlo a una piattaforma stabile. Ë importante supportare il pezzo corretta- mente, per minimizzare l'esposizione del corpo, l'incastrarsi della lama o la perdita di controllo. (Fig. 1) Tenere l'utensile per le superfici di presa isolate quando si esegue una operazione in cui potrebbe venire a contatto con fili elettrici nascosti o con il suo stesso cordone elettrico. Il contatto con un filo elettrico “sotto tensione" mette “sotto tensione” anche le parti metalliche esposte, dando una scossa all'operatore. Per fendere, usare sempre una guida pezzo o una guida per bordi diritti. Cid migliora la preci- Sione di taglio e riduce il rischio che la lama rimanga incastrata.

Usare sempre lame (diamantate o rotonde) con le dimensioni e la forma del foro dell'albero cor- rette. Le lame con l'hardware di montaggio della sega diverso girano eccentricamente, causando la perdita di controllo. Mai usare rondelle o bulloni delle lame inadatti. Le rondelle e i bulloni delle lame sono stati progettati appositamente per le prestazioni ottimali e per la sicurezza d'utiizzo di questo utensile. Cause e prevenzione dei contraccolpi dell'uten- ile da parte dell'operatore — il contraccolpo è la reazione improwvisa di una lama incastrata, bloccata o disallineata, che causa un sollevamento incontrollato della sega fuori dal pezzo e verso l'operatore — quando la lama è incastrata o bloccata stretta- mente dal taglio che si chiude, essa si ferma e la reazione del motore spinge rapidamente indietro l'utensile verso l'operatore. — se la lama diventa storta o disallineata nel taglio, i denti sul bordo posteriore della lama possono entrare nella superficie superior del legno facen- dola uscire dal taglio e rimbalzare indietro verso l'operatore. Il contraccolpo è il risultato dell'uso sbagliato e/o scorretto delle procedure o condizioni d'utlizzo, e pud essere evitato usando le precauzioni indicate sotto. + Mantenere una presa solida con entrambe le mani sulla sega, e posizionare le braccia in modo da resistere alla forza del contraccolpo. Posizionare il corpo a fianco della lama, e non allineato con essa. Il contraccolpo potrebbe far saltare indietro la sega, ma la sua forza pud essere controllata dall'operatore se vengono prese le precauzioni appropriate. Se la lama rimane incastrata, oppure se per un qualsiasi motivo si interrompe il taglio, rila- sciare l'interruttore e mantenere ferma la sega finché non si arresta completamente. Mai cer- care di di rimuovere la lama dal pezzo o tirarla indietro mentre si muove, perché altrimenti si potrebbe verificare un contraccolpo. Control- lare e rimediare per eliminare la causa dellinca- stramento della lama. Per riavviare la sega nel pezzo, allineare la lama nel taglio e controllare che 1 denti della sega non siano dentro il pezzo. Se la lama à incastrata, potrebbe rialzarsi o rinculare quando la sega viene riawviata. Supportare i grandi pannelli per minimizzare il rischio che la lama rimanga incastrata e 1 con- traccolpi. | grandi pannelli tendono ad affossarsi sotto il loro stesso peso. Bisogna mettere dei Sup- porti ad entrambi ilati del pannello, vicino alla linea di taglio e ai bordi del pannello. Per minimizzare il rischio che la lama rimanga inca- strata e dei contraccolpi. Se l'operazione di taglio richiede di far riposare la lama nel pezzo, farla ripo- sare sulla parte più grande e tagliare la parte più piccola. (Fig. 2 e 3) + Non usare lame ottuse o danneggiate. Le lame non affilate o non montate correttamente produ- cono un taglio stretto causando una frizione ecces- siva, l'incastramento della lama e contraccolpi. Mantenere la lama afflata e pulita. La colla e la pece di legno indurite sulla lama rallentano la lama € aumentano la possibilità dei contraccolpi.

Mantenere pulita la lama togliendole, e pulirla poi con un agente di rimozione della colla e pece di legno, acqua calda o cherosene. Mai usare ben- zina. Le leve di blocco e di regolazione della profon- dità della lama e dell'angolo di taglio a sbieco devono essere fissate prima del taglio. Se la regolazione della lama si sposta durante il taglio, potrebbe causare il suo incastrarsi o un contrac- colpo. Fare particolarmente attenzione quando si ese- gue un “taglio con perforazione” su una parete od altre aree cieche. La lama che sporge potrebbe tagliare oggetti che potrebbero causare un contraccolpo. Per i tagli con perforazione, far rientrare la protezione inferiore usando il manico di ritrazione. Tenere SEMPRE saldamente l'utensile con entrambe le mani. MAI mettere le mani o le dita dietro la sega. Se si verifica un contraccolpo, la sega potrebbe facilmente rimbalzare indietro sulle mani, causando lesioni personali serie. (Fig. 4) + Mai forzare la sega. Se si forza la sega, si pos- sono causare tagli irregolari, perdita di preci- sione e possibili contraccolpi. Spingere avanti la sega a una velocità tale che la lama tagli senza rallentare. Controllare sempre che la protezione inferiore si chiuda correttamente prima dell'uso. Non far funzionare la sega se la protezione inferiore non si sposta liberamente e non si chiude istantane- amente. Non si deve mai bloccare o legare la protezione inferiore aperta. Se la sega dovesse cadere, la protezione inferiore potrebbe storcersi. Sollevare la protezione inferiore con il manico retrat- tile e accertarsi che si muova liberamente e che non tocchi la lama o alcuna altra parte, a tutti gli angoli e profondità di taglio. Per controllare la protezione infe- riore, aprirla a mano e rilasciarla poi guardando come si chiude. Controllare anche che il manico retrattile non tocchi l'alloggiamento dell'utensile. Ë MOLTO PERICOLOSO lasciare la lama esposta, con serio rischio di lesioni personali Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non funzionano correttamente, devono essere riparate prima dell'uso. La protezione inferiore potrebbe funzionare lentamente a causa di parti danneggiate, deposit gommosi o accumulazione di scorie. La protezione inferiore deve essere ritratta a mano soltanto per i tagli speciali, come i “tagli con perforazione” e i “tagli misti”. Sollevare la protezione inferiore mediante il manico retrattile, rilasciarla non appena la lama entra nel mate- riale. Per tutti gli altri tagli, la protezione inferiore dovrebbe funzionare automaticamente. Accertarsi sempre che la protezione inferiore copra la lama prima di posare la sega sul banco di lavoro o sul pavimento. La lama non protetia che gira fa rimbalzare indietro la sega, tagliando tutto ci che si trova sul suo percorso. Notare il tempo necessario alla lama per fermarsi dopo che si è rilasciato l'interruttore. Prima di mettere gi l'uten- sile al completamento di un taglio, accertarsi che la protezione inferiore si sia chiusa e che la lama si sia fermata completamente.

. Regolare il coltell . Evitare di tagli Usare il coltello separatore appropriato per la lama usata. Affinché il coltello separatore posa funzionare, deve essere più spesso del corpo della lama, ma più sottle del dente impostato della lama. separatore come descritto in questo manuale di istruzioni. La spaziatura, posi- zionamento o allineamento sbagliati possono impe- dire al coltello separatore di evitare i contraccolpi. Usare sempre il coltello separatore, eccetto che per il taglio con perforazione. |! coltello separatore deve essere sostituito dopo il taglio con separa- zione. Il coltello separatore causa interferenza durante il taglio con perforazione, e puè causare contraccolpi. Atfinché il coltello separatore possa funzionare, deve fare contatto con il pezzo. Il coltello separa- tore non puè impedire i contraccolpi con i tagli corti. Non usare la sega se il coltello separatore à storto. Anche una piccola interferenza puè rallen- tare la velocità di chiusura di una protezione. . Fare particolarmente attenzione quando si taglia il legno bagnato, il legno compensato o il legno contenente nodi. Regolare la velocità di taglio per mantenere l'avanzamento scorrevole dell'utensile senza ridurre la velocità della lama. re i chiodi. Ispezionare il legno e rimuovere tutti i chiodi prima del taglio. Mettere la parte più ampia della base della sega sulla parte del pezzo supportata solidamente, e non sulla sezione che cade quando si à eseguito il taglio. Come esempi, la Fig. 5 mostra il modo CORRETTO di tagliare l'estremità di una tavola, e la Fig. 6 il modo SBAGLIATO. Se il pezzo è corto © piccolo, bloccarlo. NON CERCARE DI TENERE IN MANO 1 PEZZI PICCOLI! (Fig. 5 e 6) Non si deve mai cercare di segare con la sega circolare tenuta capovolta in una morsa. Cid à estremamente pericoloso e puè causare seri incidenti. (Fig. 7) Alcuni materiali contengono sostanze chimiche che possono essere tossiche. Fare attenzione per evitare l'inalazione della poivere e il contatto con la pelle. Osservare i dati sulla sicurezza del fornitore del materiale. Non fermare la lama esercitando una pressione laterale su di essa. Usare sempre le lame consigliate in questo manuale. Non usare nessun tipo di lama abra- siva. Usando l'utensile, indossare una mascherina antipolvere e protezioni per l’udito. CONSERVATE QUESTE ISTRUZIONI. AVVERTIMENTO: L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie.

DESCRIZIONE DEL FUNZIONAMENTO

ATTENZIONE: + Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di regolare o controllare le sue funzioni.

Regolazione della profondità di taglio (Fig. 8) PRECAUZIONE: + Dopo aver regolato la profondità di taglio, stringere sempre saldamente la leva. Allentate la leva sulla guida di taglio e spostate in su o in gi la base. Stringere saldamente la leva alla profondità di taglio desiderata. Per dei tagli più puliti e sicuri, regolare la profondità di taglio in modo che da sotto il pezzo non sporga più di un dente della lama. L'utilzzo della profondità di taglio cor- retta riduce il rischio di potenziali CONTRACCOLPI peri- colosi che possono causare lesioni all'operatore. Taglio a sbieco (Fig. 9) Per Modello 5603R, 5703R, 5705R, 5903R, 5103R Allentare le viti di fermo davanti e dietro, e inclinare l'utensile all'angolo desiderato per i tagli a unghia (da 0° a 45°). Fissare saldamente le viti di fermo davanti e die- tro dopo la regolazione. Per Modello 5143R Allentare la vita di fermo davanti, e inclinare l'utensile all'angolo desiderato per i tagli a unghia (da 0° a 60°). Fissare saldamente le viti di fermo davanti dopo la rego- lazione. Taglio diritto Per Modello 5603R, 5703R, 5705R, 5903R, 5103R (Fig. 10 e 11) Per i tagli diriti, allineare la posizione A sul davanti della base sulla linea di taglio desiderata. Per i tagli a sbieco di 45°, allineare su di essa la posizione B. Per Modello 5143R (Fig. 12) Alineare la linea di visione con la tacca di 0° per il taglio diritto, la tacca di 30° per il taglio inclinato di 30°, la tacca di 45° per il taglio inclinato di 45° o la tacca di 60° per il taglio inclinato di 60°. Regolazione del cuneo (Fig. 13) Usare la chiave esagonale per allentare il bullone con testa esagonale per regolare il cuneo, e sollevare poi la protezione di sicurezza. Spostare il cuneo su o gi Sopra le due sporgenze di regolazione indicate nella illustra- zione, in modo da ottenere il gioco coretto tra il cuneo e la lama. ATTENZIONE: + Accertarsi che il cuneo sia regolato in modo che: La distanza tra il cuneo e il bordo dentato della lama non super 5 mm. 1! bordo dentato non sporga di oltre 5 mm oltre la punta del cuneo. Funzionamento dell'interruttore (Fig. 14) PRECAUZIONE: + Prima di collegare l'utensile alla presa di corrente, con- trollare sempre che l'interruttore funzioni correttamente e che torni sulla posizione “OFF” quando viene rila- sciato. L'utensile à prowvisto del bottone di sblocco per evitare che l'interruttore venga schiacciato accidentalmente. Per avviare l'utensile, spingere dentro il bottone di sblocco e schiacciare l'interruttore. Rilasciare l'interruttore per fer- marlo.

MONTAGGIO ATTENZIONE: + Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento su di esso. Rimozione o installazione della lama (Fig. 15 e 16) Con questo utensile si possono usare le lame seguenti Modelo | Piametro | Diametro | Spessore | Spessore massimo lama | taglio 16mm | 19mm 56038 | 165 mm dre | a 57088 | 190mm | 170mm | !6mm | 19mm omeno | opiù T6mm | 19mm srosR | 180mm | 170mm | 6eme | ‘opt 59088 | 235mm | 210mm | !7mm | 21mm omeno | opiù s103R | 270mm | 260mm | l6mm | 22mm omeno | opi 51438 | 355mm | 350mm | 25mm | 27mm omeno | opiù Lo spessore del cuneo à di 1,8 mm per i modelli 56038, 5703R e 5705R, di 2,0 mm per i modelli 5908R e 51088, di 2,5 mm per il modello 5143R. ATTENZIONE: + Non usare lame che non sono conformi alle caratteristi- che specificate in queste istruzioni. + Non usare lame con un disco pi spesso o con un insieme inferiore allo spessore del cuneo. PRECAUZIONE: + Accertarsi di installare la lama con i denti rivolti in alto sulla parte anteriore dell'utensile. + Per l'installazione o la rimozione della lama si deve usare soltanto la chiave Makita. +11 blocco albero non deve mai essere schiacciato mentre la sega sta funzionando. Per rimuovere la lama, premere il blocco albero in modo che la lama non possa girare e usare la chiave per girare in senso antiorario il bullone esagonale. Rimuovere po) il bullone esagonale, la flangia esterna e la lama. Per installare la lama, seguire il procedimento opposto di rimozione. RICORDARSI DI STRINGERE SALDA- MENTE IN SENSO ORARIO IL BULLONE ESAGO- NALE. Quando si cambia la lama, si deve anche togliere la segatura dalle protezioni superiore e inferiore della lama. Tale azione non sostituisce perd la necessità di control lare il funzionamento della protezione inferiore prima di ogni utilizzo. Collegamento dell'aspiratore (Fig. 17) Per eseguire delle operazioni di taglio pulite, collegare un aspiratore Makita allutensile. Installare il giunto sull'utensile usando le vit. Collegare poi il manicotto del'aspiratore al giunto, come mostrato nella ilustrazione. Funzionamento (Fig. 18) PRECAUZIONE: + Spostare delicatamente l'utensile in avant in linea retta. Sforzando o storcendo l'utensile, si possono cau- sare il surriscaldamento del motore e pericolosi con- traccolpi, con conseguente possibilità di seri incidenti Tenere l'utensile saldamente. Esso è prowvisto sia di una impugnatura anteriore che di un manico posteriore. Usarli entrambi per afferrare l'utensile. Se si tiene l'uten- ile con entrambe le mani, esse non possono essere tagliate dalla lama. Mettere la base sul pezzo da tagliare senza che la lama faccia alcun contatto. Awviare poi l'utensile e aspettare che lama abbia raggiunto la velocità massima. Spostare poi semplicemente l'utensile in avanti sopra la superficie del pezzo, mantenendolo piatto e facendolo avanzare scorrevolmente fino al completa- mento del taglio. Per ottenere dei tagli pulit, mantenere diritta la linea di taglio e uniforme la velocità di avanzamento. Se l'utensile non riesce a mantenersi correttamente sulla linea di taglio desiderata, non si deve cercare di riportarlo forza- tamente sulla linea di taglio. Cid potrebbe far incastrare la lama e causare pericolosi contraccolpi con possibilità di seri incidenti. Rilasciare l'interruttore, aspettare che la lama si fermi e ritirare po)i l'utensile. Riallineare l'utensile sulla nuova linea di taglio e cominciare di nuovo il taglio. Cercare di evitare una posizione che esponga l'operatore ai trucioli e alla segatura espulsi dalla sega. Come aiuto per evitare lesioni, indossare occhiali di protezione. ATTENZIONE: + Il cuneo va sempre usato, eccetto quando si comincia il taglio da una parte interna del pezzo. Guïda pezzo (righello guida) (Fig. 1 La comoda guida pezzo permette di fare dei tagli diriti con extra precisione. Spingere semplicemente la guida pezzo contro il fianco del pezzo e fissarla in posizione con la vite sul davanti della base. Essa permette anche di fare ripetutamente tagli di larghezza uniforme. MANUTENZIONE ATTENZIONE: + Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento di ispezione o di manutenzione. Sostituzione delle spazzole di carbone (Fig. 20 e 21) Rimuovere e controllare regolarmente le spazzole di car- bone. Sostituirle se sono usurate fino al segno di limite. Mantenere sempre le spazzole di carbone pulite e facili da inserire nei portaspazzole. Le spazzole di carbone devono essere sostituite entrambe allo stesso tempo. Usare soltanto spazzole di carbone identiche. Usare un cacciavite per rimuovere i tappi dei portaspaz- zole. Estrarre le spazzole di carbone usurate, inserire quelle nuove e fissare i tappi dei portaspazzole. Per mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato, sempre con i pezzi di ricambio di Makita.

ACCESSORI ATTENZIONE: + Per l'utensile specificato in questo manuale, si consi- gliano questi accessori o ricambi. L'utiizzo di altri accessori o ricambi pu costituire un pericolo. Usare soltanto gli accessori o ricambi specificati per il loro uti- liz20. Per maggiori dettagli e l'assistenza, rivolgersi al Centro Assistenza Makita locale. + Lame sega + Guida pezzo (righello guida) + Chiave esagonale + Giunto ENGioz2 Modelo per l'Europa soltanto Rumore Il tipico livello di rumore pesato À determinato secondo EN60745: Per Modello 5603R Livello pressione sonora (L-4): 93 dB (A) Livello potenza sonora (L,a): 104 dB (A) Incertezza (K): 3 dB (A) Per Modelo 5703R Livello pressione sonora (L-4): 93 dB (A) Livello potenza sonora (La): 104 dB (A) Incertezza (K): 3 dB (A) Per Modello 5705R Livello pressione sonora (Lha): 94 dB (A) Livello potenza sonora (La): 105 dB (A) Incertezza (K): 3 dB (A) Per Modelo 5903R Livello pressione sonora (Lh4): 95 dB (A) Livello potenza sonora (L,a): 106 dB (A) Incertezza (K): 3 dB (A) Per Modello 5103R Livello pressione sonora (L-4): 97 dB (A) Livello potenza sonora (L,a): 108 dB (A) Incertezza (K): 3 dB (A) Per Modello 5143R Livello pressione sonora (L-4): 94 dB (A) Livello potenza sonora (La): 105 dB (A) Incertezza (K): 3 dB (A) Indossare i paraorecchi. Vibrazione Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745: Per Modello 5603R Modalità operativa: taglio dei truciolati Emissione di vibrazione (a): 2,5 m/s? o meno Incertezza (K): 1,5 m/s? ENGat42 Per Modello 5703R es Modalità operativa: taglio dei truciolati Emissione di vibrazione (a): 3,5 m/s? Incertezza (K): 1,5 m/s? ENGa42 Per Modello 5705R Modalità operativa: taglio dei truciolati Emissione di vibrazione (a): 2,5 m/s? o meno Incertezza (K): 1,5 m/s? Per Modello 5903R Modalità operativa: taglio dei truciolati Emissione di vibrazione (a): 3,0 m/s? Incertezza (K): 1,5 m/s? ENG2134

exc Per Modello 5103R Fe Modalità operativa: taglio dei truciolati Emissione di vibrazione (a,): 2,5 m/s? o meno Incertezza (K): 1,5 m/s? Per Modello 5143R Modalità operativa: taglio dei truciolati Emissione di vibrazione (a,): 2,5 m/s? o meno Incertezza (K): 1,5 m/s? ENGt42 ENGoot+ + Il valore di emissione delle vibrazioni dichiarato à stato misurato conformemente al metodo di test standard, e pu essere usato per paragonare un utensile con un altro. + Il valore di emissione delle vibrazioni dichiarato pud anche essere usato per una valutazione preliminare dell'esposizione. AVVERTIMENTO: + Lemissione delle vibrazioni durante l'uso reale dell’utensile elettrico pud differire dal valore di emis- sione dichiarato a seconda dei modi in cui viene usato l'utensile. + Identificare le misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione nelle condizioni reali d'utlizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento). ENHiott4 Dichiarazione CE di conformità Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguen Designazione della macchina: Sega circolare Modello No.Tipo: 5603R, 5703R, 5705R, 5903R, 5103R, 5143R sono una produzione di serie e conformi alle direttive europee seguenti: 98/37/CE fino al 28 dicembre 2009 e poi 2006/42/ CE dal 29 dicembre 2009 E sono fabbricate conformemente ai seguenti standard o ‘documenti standardizzati: EN60745 La documentazione tecnica à tenuta dal nostro rappre- sentante autorizzato in Europa, che è: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England 30 gennaio 2009
