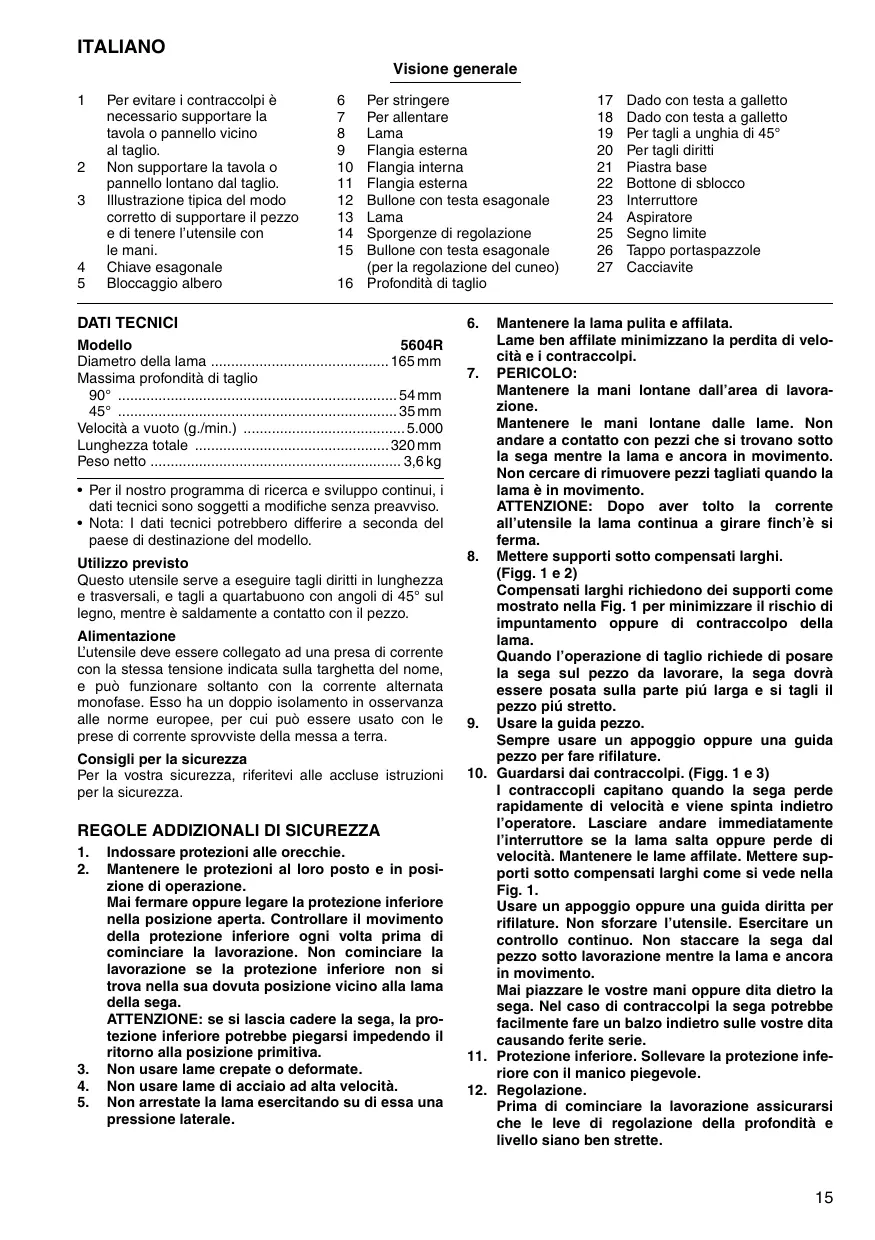

MANUALE UTENTE 5604R MAKITA

Per evitare i contraccolpi è necessario supportare la tavola o pannello vicino al taglio. Non supportare la tavola o pannello lontano dal taglio. Illustrazione tipica del modo corretto di supportare il pezzo e di tenere l’utensile con le mani. Chiave esagonale Bloccaggio albero

• Per stringere Per allentare Lama Flangia esterna Flangia interna Flangia esterna Bullone con testa esagonale Lama Sporgenze di regolazione Bullone con testa esagonale (per la regolazione del cuneo) 16 Profondità di taglio DATI TECNICI Modello 5604R Diametro della lama p. 165
• mm Massima profondità di taglio 90° p. 54
• mm 45° p. 35
• mm Velocità a vuoto (g./min.) p. 5
• .000 Lunghezza totale p. 320
• mm Peso netto ,6 kg p. 3

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Utilizzo previsto Questo utensile serve a eseguire tagli diritti in lunghezza e trasversali, e tagli a quartabuono con angoli di 45° sul legno, mentre è saldamente a contatto con il pezzo. Alimentazione L’utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con le prese di corrente sprovviste della messa a terra. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA

Indossare protezioni alle orecchie. Mantenere le protezioni al loro posto e in posizione di operazione. Mai fermare oppure legare la protezione inferiore nella posizione aperta. Controllare il movimento della protezione inferiore ogni volta prima di cominciare la lavorazione. Non cominciare la lavorazione se la protezione inferiore non si trova nella sua dovuta posizione vicino alla lama della sega. ATTENZIONE: se si lascia cadere la sega, la protezione inferiore potrebbe piegarsi impedendo il ritorno alla posizione primitiva. Non usare lame crepate o deformate. Non usare lame di acciaio ad alta velocità. Non arrestate la lama esercitando su di essa una pressione laterale.

Dado con testa a galletto Dado con testa a galletto Per tagli a unghia di 45° Per tagli diritti Piastra base Bottone di sblocco Interruttore Aspiratore Segno limite Tappo portaspazzole Cacciavite

Mantenere la lama pulita e affilata. Lame ben affilate minimizzano la perdita di velocità e i contraccolpi.

Mantenere la mani lontane dall’area di lavorazione. Mantenere le mani lontane dalle lame. Non andare a contatto con pezzi che si trovano sotto la sega mentre la lama e ancora in movimento. Non cercare di rimuovere pezzi tagliati quando la lama è in movimento. ATTENZIONE: Dopo aver tolto la corrente all’utensile la lama continua a girare finch’è si ferma.

8. Mettere supporti sotto compensati larghi.

(Figg. 1 e 2) Compensati larghi richiedono dei supporti come mostrato nella Fig. 1 per minimizzare il rischio di impuntamento oppure di contraccolpo della lama. Quando l’operazione di taglio richiede di posare la sega sul pezzo da lavorare, la sega dovrà essere posata sulla parte piú larga e si tagli il pezzo piú stretto.

9. Usare la guida pezzo.

Sempre usare un appoggio oppure una guida pezzo per fare rifilature.

10. Guardarsi dai contraccolpi. (Figg. 1 e 3)

I contraccopli capitano quando la sega perde rapidamente di velocità e viene spinta indietro l’operatore. Lasciare andare immediatamente l’interruttore se la lama salta oppure perde di velocità. Mantenere le lame affilate. Mettere supporti sotto compensati larghi come si vede nella Fig. 1. Usare un appoggio oppure una guida diritta per rifilature. Non sforzare l’utensile. Esercitare un controllo continuo. Non staccare la sega dal pezzo sotto lavorazione mentre la lama e ancora in movimento. Mai piazzare le vostre mani oppure dita dietro la sega. Nel caso di contraccolpi la sega potrebbe facilmente fare un balzo indietro sulle vostre dita causando ferite serie.

11. Protezione inferiore. Sollevare la protezione inferiore con il manico piegevole.

Prima di cominciare la lavorazione assicurarsi che le leve di regolazione della profondità e livello siano ben strette.

13. Nel montaggio usare Solamente Lame Adatte.

Non usare lame con il foro di misura diverso. Mai usare lame, rondelle oppure dadi difettosi oppure non adattati.

14. Evitare di tagliare chiodi.

Ispezionare e rimuovere tutti i chiodi dal legno prima di cominciare la lavorazione.

15. Durante l’uso della sega, mantenere il cavo elettrico lontano dalla zona di taglio e metterlo in

una posizione tale che non verrà trovarsi sulla strada di lavorazione della sega. Operare la sega tenendola ben ferma in mano, con il pezzo da lavorare su buoni supporti e con un cavo di prolunga che sita lontano dalla zona di taglio. AVVERTIMENTO: E’importante che il pezzo da lavorare abbia dei supporti ben fatti e che la sega sia tenuta ben stretta in mano per evitare la perdita di controllo che potrebbe divenire la causa di ferite alle persone. La Fig. 4 mostra il sistema tipico di tenere la sega ben ferma in mano.

16. Piazzare la parte più larga della base della sega

sulla parte del pezzo da lavorare basata sui supporti e non sulla parte che dovrà cadere durante il taglio. Per es. la Fig.5 mostra il sistema GIUSTO di taglio dell’estremità di una tavola. La Fig.6 mostra il sistema SBAGLIATO. Se il pezzo da tagliare è corto oppure piccolo, tagliarlo via. MAI CERCARE DI TENERE CON LE MANI UN PEZZO CORTO DURANTE IL TAGLIO! (Fig. 6)

17. Mai tentare di fare tagli con la sega tenendola

nella posizione sottostante. Questo modo di sagare e molto pericoloso e può causare incidenti seri. (Fig. 7)

18. Prima di posare l’utensile dopo aver finito il

taglio, assicurarsi che la protezione inferiore (telescopia) è al suo posto e la lama e completamente ferma.

19. L’uso dei dati del fabbricante

• assicura che il diametro, lo spessore e le altre caratteristiche della lama siano adatte all’utensile.
• assicura che la lama sia adatta alla velocità del mandrino dell’utensile. ATTENZIONE:
• Non usare lame che non sono conformi alle caratteristiche specificate in queste istruzioni.
• Non usare lame con un disco più spesso o con un insieme inferiore allo spessore del cuneo. CONSERVATE QUESTE ISTRUZIONI. Rimozione o installazione della lama ATTENZIONE:
• Per dei tagli più puliti e sicuri con pezzi sottili, usare una piccola profondità di taglio.
• Dopo aver regolato la profondità di taglio, stringere sempre saldamente il dado con testa a galletto. Con questo utensile si possono usare le lame seguenti. Regolazione per i tagli a unghia (Fig. 13)

ISTRUZIONI PER L’USO

Diametro massimo Diametro minimo Spessore lama Spessore taglio 165 mm 150 mm 1,6 mm o meno 1,9 mm o più Lo spessore del cuneo è di 1,8 mm.

Per rimuovere la lama, schiacciare il bloccaggio dell’albero per evitare che giri, e usare poi la chiave esagonale per allentare il bullone ad esagono incassato. (Fig. 8) Togliere la flangia esterna, sollevare quanto più possibile la protezione di sicurezza e rimuovere la lama. (Fig. 9) Installare la lama usando il procedimento opposto di rimozione. Installare la flangia interna, la lama, la flangia esterna e il bullone ad esagono incassato, in quest’ordine. Stringere saldamente il bullone ad esagono incassato. (Fig. 10) ATTENZIONE:

• Assicurarsi che i denti della lama sono volti nella stessa direzione della rotazione della lama (la freccia sulla lama deve indicare la stessa direzione che la freccia sullo utensile).
• Usare solamente chiavi della Makita per montare oppure smontare la lama. Regolazione del cuneo (Fig. 11) Usare la chiave esagonale per allentare il bullone ad esagono incassato per regolare il cuneo, e sollevare poi la protezione di sicurezza. Spostare il cuneo su o giù sopra le due sporgenze di regolazione indicate nella illustrazione, in modo da ottenere il gioco coretto tra il cuneo e la lama. ATTENZIONE: Accertarsi che il cuneo sia regolato in modo che: La distanza tra il cuneo e il bordo dentato della lama non superi i 5 mm. Il bordo dentato non sporga di oltre 5 mm oltre la punta del cuneo. Regolazione della profondità di taglio (Fig. 12) Allentare il dado con testa a galletto sulla guida di profondità e spostare la base su o giù. Fissare la base alla profondità di taglio desiderata stringendo il dado con testa a galletto. Allentare i dadi con testa a galletto davanti e dietro e inclinare l’utensile all’angolo desiderato per il taglio a unghia (0 – 45°). Dopo la regolazione, stringere saldamente i dadi con testa a galletto davanti e dietro. Taglio diritto (Fig. 14) Per i tagli diritti, allineare la tacca destra sulla parte anteriore della base con la linea di taglio sul pezzo. Per i tagli a unghia di 45°, allineare con essa la tacca a sinistra. Azionamento dell’interruttore (Fig. 15) MMANUTENZIONE L’utensile è dotato di un bottone di sblocco, per impedire che il grilletto venga schiacciato accidentalmente. Per avviare l’utensile, premere dentro il bottone di sblocco e schiacciare il grilletto. Rilasciare il grilletto per fermarlo. ATTENZIONE: Prima di eseguire qualsiasi lavoro sull’utensile, accertatevi sempre che sia spenta e staccata dalla presa di corrente. ATTENZIONE: Prima di inserire l’utensile in una presa di corrente, controllare che il grilletto dell’interruttore funzioni bene e ritorni sulla posizione di “OFF” (spento) quando viene rilasciato. Sostituzione delle spazzole di carbone (Fig. 20 e 21) Funzionamento (Fig. 16) Tenere saldamente l’utensile. Appoggiare la piastra della base sul pezzo senza che la lama faccia contatto. Accendere poi l’utensile e aspettare che la lama raggiunga la velocità massima. Spostare poi semplicemente l’utensile in avanti sulla superficie del pezzo, mantenendolo a contatto e facendolo avanzare fino al completamento del taglio. Per ottenere dei tagli puliti, mantenere diritta la linea di taglio e uniforme la velocità di avanzamento. Sostituite la spazzole di carbone quando sono usurate fino alla linea di delimitazione. Sostituite entrambe le spazzole con tipi di spazzole identici. Per mantenere la sicurezza e l’affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato. ATTENZIONE:
• Il cuneo va sempre usato, eccetto quando si comincia il taglio da una parte interna del pezzo.
• Fare attenzione a non fermare la lama esercitando una pressione laterale su di essa. Guida laterale (Fig. 17) Il guida laterale è facile da usare e vi permette di fare tagli diritti accuratissimi. Fare semplicemente scivolare il guida laterale propriamente sul lato del pezzo da lavorare e fermarla nella dovuta posizione con il bullone a farfalla che si trova in fronte alla base. Permette anche di fare tagli dello stesso spessore ripetuti. Montaggio giunto (Fig. 18 e 19) (per il collegamento dell’aspiratore) Per eseguire delle operazioni di taglio pulite, collegare un aspiratore all’utensile.

ACCESSORI ATTENZIONE: Gli accessori o raccordi seguenti sono raccomandati per l’uso con l’utensile Makita specificato in questo manuale. L’uso di qualsiasi altro accessorio o raccordo potrebbe causare pericoli di ferite alle persone. Gli accessori o raccordi devono essere usati soltanto nel modo corretto e specificato.

• Lama da sega con punte temperate Per segare più rapidamente, con più levigatura e più lungamente senza affilare la lama. Sega legno muri asciutti, materie plastiche e legni duri, ecc.

DICHIARAZIONE DI CONFORMITÀ
