GEBRUIKSAANWIJZING 5604R MAKITA

Sega circolare Istruzioni per l’uso NL Cirkelzaagmachine Gebruiksaanwijzing

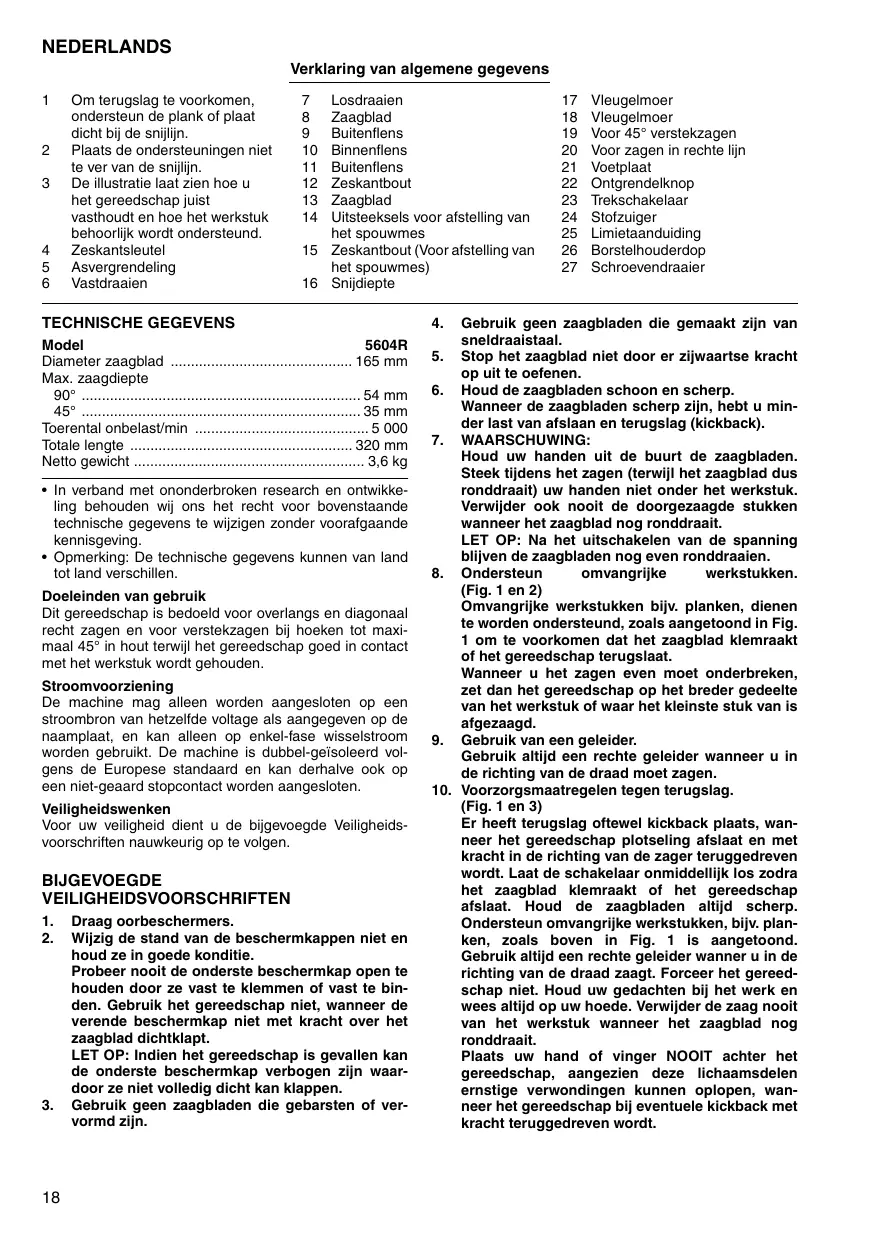

NEDERLANDS Verklaring van algemene gegevens

Om terugslag te voorkomen, ondersteun de plank of plaat dicht bij de snijlijn. Plaats de ondersteuningen niet te ver van de snijlijn. De illustratie laat zien hoe u het gereedschap juist vasthoudt en hoe het werkstuk behoorlijk wordt ondersteund. Zeskantsleutel Asvergrendeling Vastdraaien

• Losdraaien Zaagblad Buitenflens Binnenflens Buitenflens Zeskantbout Zaagblad Uitsteeksels voor afstelling van het spouwmes 15 Zeskantbout (Voor afstelling van het spouwmes) 16 Snijdiepte TECHNISCHE GEGEVENS Model 5604R Diameter zaagblad p. 165
• mm Max. zaagdiepte 90° p. 54
• mm 45° p. 35
• mm Toerental onbelast/min p. 5
• 000 Totale lengte p. 320
• mm Netto gewicht ,6 kg p. 3

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen. Doeleinden van gebruik Dit gereedschap is bedoeld voor overlangs en diagonaal recht zagen en voor verstekzagen bij hoeken tot maximaal 45° in hout terwijl het gereedschap goed in contact met het werkstuk wordt gehouden. Stroomvoorziening De machine mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geïsoleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen. BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN

Draag oorbeschermers. Wijzig de stand van de beschermkappen niet en houd ze in goede konditie. Probeer nooit de onderste beschermkap open te houden door ze vast te klemmen of vast te binden. Gebruik het gereedschap niet, wanneer de verende beschermkap niet met kracht over het zaagblad dichtklapt. LET OP: Indien het gereedschap is gevallen kan de onderste beschermkap verbogen zijn waardoor ze niet volledig dicht kan klappen. Gebruik geen zaagbladen die gebarsten of vervormd zijn.

Vleugelmoer Vleugelmoer Voor 45° verstekzagen Voor zagen in rechte lijn Voetplaat Ontgrendelknop Trekschakelaar Stofzuiger Limietaanduiding Borstelhouderdop Schroevendraaier Gebruik geen zaagbladen die gemaakt zijn van sneldraaistaal.

5. Stop het zaagblad niet door er zijwaartse kracht

6. Houd de zaagbladen schoon en scherp.

Wanneer de zaagbladen scherp zijn, hebt u minder last van afslaan en terugslag (kickback).

Houd uw handen uit de buurt de zaagbladen. Steek tijdens het zagen (terwijl het zaagblad dus ronddraait) uw handen niet onder het werkstuk. Verwijder ook nooit de doorgezaagde stukken wanneer het zaagblad nog ronddraait. LET OP: Na het uitschakelen van de spanning blijven de zaagbladen nog even ronddraaien.

omvangrijke werkstukken. (Fig. 1 en 2) Omvangrijke werkstukken bijv. planken, dienen te worden ondersteund, zoals aangetoond in Fig. 1 om te voorkomen dat het zaagblad klemraakt of het gereedschap terugslaat. Wanneer u het zagen even moet onderbreken, zet dan het gereedschap op het breder gedeelte van het werkstuk of waar het kleinste stuk van is afgezaagd.

9. Gebruik van een geleider.

Gebruik altijd een rechte geleider wanneer u in de richting van de draad moet zagen.

10. Voorzorgsmaatregelen tegen terugslag.

(Fig. 1 en 3) Er heeft terugslag oftewel kickback plaats, wanneer het gereedschap plotseling afslaat en met kracht in de richting van de zager teruggedreven wordt. Laat de schakelaar onmiddellijk los zodra het zaagblad klemraakt of het gereedschap afslaat. Houd de zaagbladen altijd scherp. Ondersteun omvangrijke werkstukken, bijv. planken, zoals boven in Fig. 1 is aangetoond. Gebruik altijd een rechte geleider wanner u in de richting van de draad zaagt. Forceer het gereedschap niet. Houd uw gedachten bij het werk en wees altijd op uw hoede. Verwijder de zaag nooit van het werkstuk wanneer het zaagblad nog ronddraait. Plaats uw hand of vinger NOOIT achter het gereedschap, aangezien deze lichaamsdelen ernstige verwondingen kunnen oplopen, wanneer het gereedschap bij eventuele kickback met kracht teruggedreven wordt.

11. Onderste beschermkap.

Verdraai de onderste beschermkap in de bovenste stand met behulp van de verstelhendel.

Kontroleer alvorens te zagen of de zaagdiepte en eventueel de afschuiningshoek juist zijn ingesteld.

13. Installeer op het gereedschap uitsluitend de

juiste zaagbladen. Installeer nooit zaagbladen met asgaten van onjuiste diameters. Installeer ook nooit defekte zaagbladen en zorg dat u altijd de juiste vulringen of bouten gebruikt.

14. Zorg dat tijdens het zagen het zaagblad niet in

kontakt komt met spijkers. Kontroleer dus alvorens te zagen of alle spij-kers uit het werkstuk zijn verwijderd.

15. Zorg dat het netsnoer altijd uit de buurt van de

zaagbladen of de snijlijn blijft en zorg er ook voor dat het nooit door de zaagbladen gegrepen wordt of in de snede klemraakt. Houd tijdens het zagen uw beide handen op de handvaten, zorg voor behoorlijke ondersteuning van het werkstuk, en zorg ook dat het netsnoer geen gevaar loopt te worden doorgezaagd of klem te raken. WAARSCHUWING: Het is uitermate belangrijk dat u het werkstuk altijd behoorlijk ondersteunt en het gereedschap met beide handen stevig vasthoudt teneinde te voorkomen dat u de kontrole over het gereedschap verliest en hierdoor ernstige verwondingen oploopt. Fig. 4 laat zien hoe de ondersteuning dient te worden aangebracht en hoe u het gereedschap juist vasthoudt.

16. Plaats het bredere gedeelte van de voetplaat op

het gedeelte van het werkstuk dat behoorlijk ondersteund wordt en niet op het gedeelte dat bij doorzagen af zal vallen. Bij wijze van voorbeeld, laat Fig. 5 de JUISTE manier zien voor het afzagen van een stuk van een plank en Fig.6 de VERKEERDE manier. Indien het werkstuk te kort of te smal is, klem het dan vast. PROBEER NOOIT

SMALLE WERKSTUKKEN MET UW HAND VAST

17. Probeer nooit te zagen met het gereedschap

ondersteboven vastgeklemd op een bankschroef. Dit is buitengewoon gevaarlijk en kan gemakkelijk leiden tot zeer zware verwondingen. (Fig. 7)

18. Alvorens na het beeindigen van het zagen het

gereedschap neer te leggen dient u te kontroleren of de verende beschermkap dichtgeklapt is en het zaagblad tot stilstand is gekomen.

19. Volg de specificaties van de fabrikant op.

• Zorg ervoor dat de diameter, dikte en andere specificaties van het zaagblad geschikt zijn voor het gereedschap.
• Zorg ervoor dat het zaagblad geschikt is voor de draaisnelheid van de as van het gereedschap. BEWAAR DEZE VOORSCHRIFTEN. BEDIENINGSVOORSCHRIFTEN Verwijderen of installeren van het zaagblad Voor dit gereedschap kunnen de volgende zaagbladen worden gebruikt. Max. diam. Min. diam. Zaagbladdikte Zaagsnede 165 mm 150 mm 1,6 mm of minder 1,9 mm of meer De dikte van het spouwmes is 1,8 mm. LET OP:
• Gebruik geen zaagbladen die niet beantwoorden aan de in deze gebruiksaanwijzing vermelde specificaties.
• Gebruik geen zaagbladen waarvan het blad dikker, of de snijbreedte (zetting van de tanden) minder is dan de dikte van het spouwmes. Om het zaagblad te verwijderen, drukt u eerst de asvergrendeling in zodat de as niet meer kan draaien. Draai dan de zeskantbout los met de zeskantsleutel. (Fig. 8) Verwijder vervolgens de buitenflens, zet de veiligheidskap in de hoogste stand, en verwijder het zaagblad. (Fig. 9) Om het zaagblad te installeren, volgt u de procedure voor het verwijderen in omgekeerde volgorde. Monteer achtereenvolgens de binnenflens, het zaagblad, de buitenflens, en de zeskantbout. Zorg ervoor dat de zeskantbout stevig vastgedraaid is. (Fig. 10) LET OP:
• Kontroleer of de tanden van het zaagblad naar voren zijn gericht in dezelfde richting als de zaagrotatie (de pijl op het zaagblad dient in dezelfde richting te wijzen als de pijl op het gereedschap).
• Gebruik uitsluitend de dopsleutel van MAKITA voor het verwijderen of installeren van het zaagblad. Afstellen van het spouwmes (Fig. 11) Draai met de zeskantsleutel de zeskantbout voor afstelling van het spouwmes los, en breng dan de veiligheidskap omhoog. Beweeg het spouwmes naar omhoog of naar omlaag over de twee uitsteeksels voor afstelling van het spouwmes aangegeven in Fig. 11 om de juiste afstand tussen het spouwmes en het zaagblad te krijgen. LET OP: Zorg ervoor dat het spouwmes zo wordt afgesteld dat: De afstand tussen het spouwmes en de zaagtandrand niet groter is dan 5 mm. De zaagtandrand niet verder dan 5 mm voorbij de onderrand van het spouwmes uitsteekt. Instellen van de zaagdiepte (Fig. 12) Draai de vleugelmoer op de dieptegeleider los en beweeg de voetplaat naar boven of naar beneden. Zet de voetplaat bij de gewenste zaagdiepte vast door de vleugelmoer vast te draaien. LET OP:
• Gebruik een geringe zaagdiepte voor het zagen van dunne werkstukken, om schoner en veiliger te kunnen zagen.
• Zorg altijd ervoor dat u de vleugelmoer na het instellen van de zaagdiepte stevig vastdraait.

Afstellen van de hoek voor verstekzagen (Fig. 13) ONDERHOUD Draai de vleugelmoeren vooraan en achteraan los en hel het gereedschap naar de gewenste hoek voor verstekzagen (0 – 45°). Na afstelling dient u de vleugelmoeren vooraan en achteraan goed vast te draaien. LET OP: Zorg er altijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan de machine uit te voeren. Richten (Fig. 14) Voor zagen in een rechte lijn, dient u de rechter inkeping op de voorkant van de voetplaat op één lijn te brengen met de zaaglijn op het werkstuk. Voor 45° verstekzagen, brengt u de linker inkeping op één lijn met de zaaglijn. Werking van de trekschakelaar (Fig. 15) Om te voorkomen dat de trekschakelaar per toeval wordt ingedrukt, is het gereedschap voorzien van een ontgrendelknop. Om het gereedschap te starten, drukt u eerst de ontgrendelknop in en dan de trekschakelaar. Laat de trekschakelaar los om het gereedschap te stoppen. LET OP: Alvorens het netsnoer op het stopkontakt aan te sluiten, dient u altijd te kontroleren of de trek-schakelaar behoorlijk werkt en bij loslaten onmiddelijk naar de “OFF” positie terugkeert. Bediening (Fig. 16) Houd het gereedschap stevig vast. Zet de voetplaat van het gereedschap op het werkstuk zonder dat het zaagblad contact maakt met het werkstuk. Schakel dan het gereedschap in en wacht tot het zaagblad op volle toeren draait. Beweeg daarna het gereedschap gewoon naar voren over het werkstukoppervlak, ervoor zorgend dat de voetplaat vlak op het werkstukoppervlak blijft. Beweeg het gereedschap gelijkmatig naar voren tot het werkstuk volledig is doorgezaagd. Om schone sneden te krijgen, moet u in een rechte lijn zagen en het gereedschap met gelijkmatige snelheid voortbewegen. LET OP:

• Het spouwmes moet altijd worden gebruikt, behalve voor invalzaagwerk.
• Stop het zaagblad niet door zijdelingse druk erop uit te oefenen. Geleider (Fig. 17) Deze handige geleider maakt het mogelijk zeer preciese recht stukken te verkrijgen. Het installeren is heel eenvoudig. U zet de geleider tegen de zijkant van het werkstuk en maak hem vervolgens op het gereedschap vast met behulp van de bout aan de voorkant van de voetplaat. U kunt met de geleider achtereenvolgens stukken afzagen van gelijke breedte. Verbindingsstuk (Fig. 18 en 19) (voor het aansluiten van een stofzuiger) Om de zaagomgeving schoon te houden, kunt u een stofzuiger op dit gereedschap aansluiten.

Vervangen van koolborstels (Fig. 20 en 21) Vervang de borstels wanneer ze tot aan de aangegeven limiet zijn afgesleten. Beide koolborstels dienen tegelijkertijd te worden vervangen. Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum. ESPAÑOL Explicación de los dibujos

ACCESSOIRES LET OP: Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreven manier te worden gebruikt.

• Zaagblad met hardmetalen punten Voor sneller, gladder en langer zagen, zonder dat bijscherpen nodig is. Geschikt voor zagen van hout, gipsplaten, plastic, hard hout enz.
