BEDIENUNGSANLEITUNG 5604R MAKITA

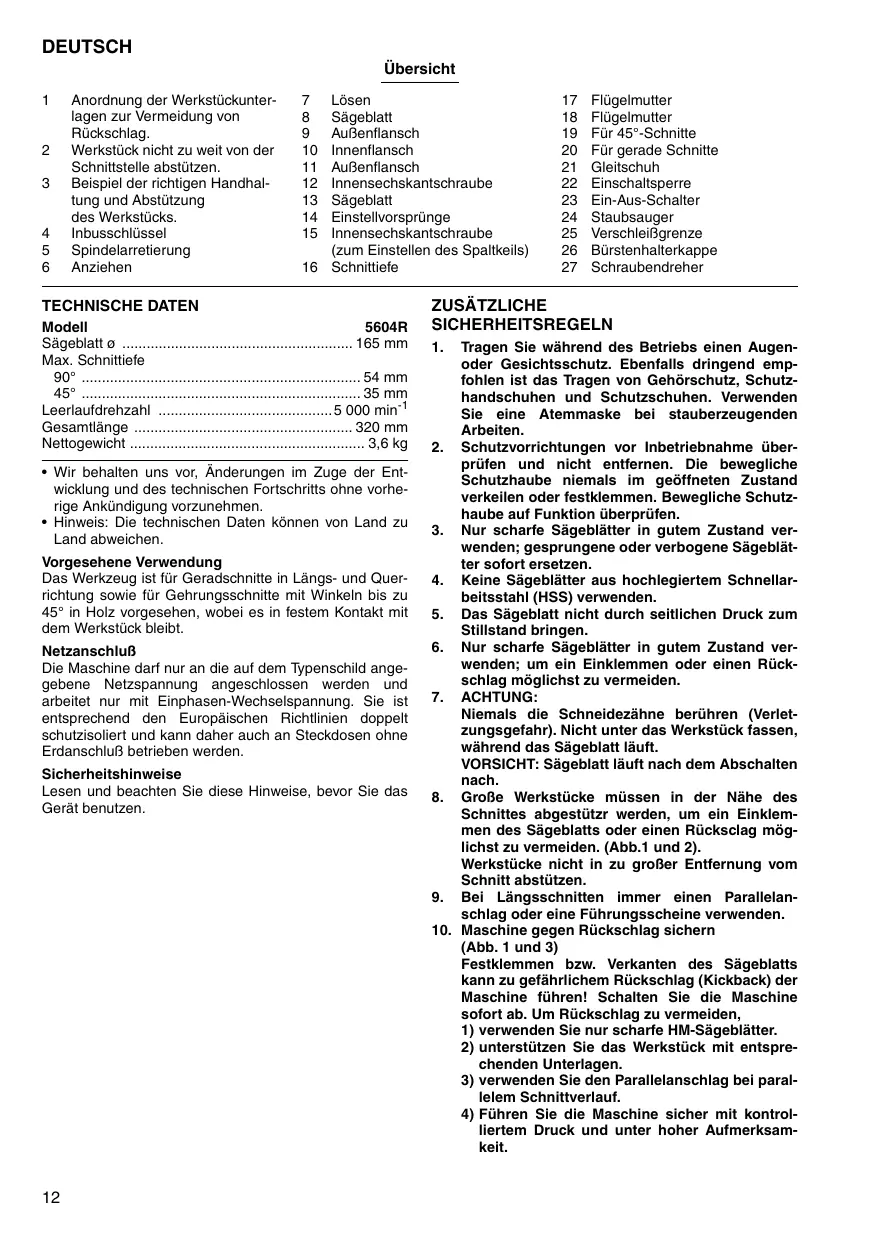

Handkreissäge Betriebsanleitung

Anordnung der Werkstückunterlagen zur Vermeidung von Rückschlag. Werkstück nicht zu weit von der Schnittstelle abstützen. Beispiel der richtigen Handhaltung und Abstützung des Werkstücks. Inbusschlüssel Spindelarretierung Anziehen

• Lösen Sägeblatt Außenflansch Innenflansch Außenflansch Innensechskantschraube Sägeblatt Einstellvorsprünge Innensechskantschraube (zum Einstellen des Spaltkeils) 16 Schnittiefe TECHNISCHE DATEN Modell 5604R Sägeblatt ø p. 165
• mm Max. Schnittiefe 90° p. 54
• mm 45° p. 35
• mm Leerlaufdrehzahl p. 5
• 000 min-1 Gesamtlänge p. 320
• mm Nettogewicht ,6 kg p. 3

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen. Vorgesehene Verwendung Das Werkzeug ist für Geradschnitte in Längs- und Querrichtung sowie für Gehrungsschnitte mit Winkeln bis zu 45° in Holz vorgesehen, wobei es in festem Kontakt mit dem Werkstück bleibt. Netzanschluß Die Maschine darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppelt schutzisoliert und kann daher auch an Steckdosen ohne Erdanschluß betrieben werden. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Flügelmutter Flügelmutter Für 45°-Schnitte Für gerade Schnitte Gleitschuh Einschaltsperre Ein-Aus-Schalter Staubsauger Verschleißgrenze Bürstenhalterkappe Schraubendreher ZUSÄTZLICHE SICHERHEITSREGELN

Tragen Sie während des Betriebs einen Augenoder Gesichtsschutz. Ebenfalls dringend empfohlen ist das Tragen von Gehörschutz, Schutzhandschuhen und Schutzschuhen. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

2. Schutzvorrichtungen vor Inbetriebnahme überprüfen und nicht entfernen. Die bewegliche

Schutzhaube niemals im geöffneten Zustand verkeilen oder festklemmen. Bewegliche Schutzhaube auf Funktion überprüfen.

3. Nur scharfe Sägeblätter in gutem Zustand verwenden; gesprungene oder verbogene Sägeblätter sofort ersetzen.

4. Keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS) verwenden.

5. Das Sägeblatt nicht durch seitlichen Druck zum

6. Nur scharfe Sägeblätter in gutem Zustand verwenden; um ein Einklemmen oder einen Rückschlag möglichst zu vermeiden.

Niemals die Schneidezähne berühren (Verletzungsgefahr). Nicht unter das Werkstück fassen, während das Sägeblatt läuft. VORSICHT: Sägeblatt läuft nach dem Abschalten nach.

8. Große Werkstücke müssen in der Nähe des

Schnittes abgestützr werden, um ein Einklemmen des Sägeblatts oder einen Rücksclag möglichst zu vermeiden. (Abb.1 und 2). Werkstücke nicht in zu großer Entfernung vom Schnitt abstützen.

9. Bei Längsschnitten immer einen Parallelanschlag oder eine Führungsscheine verwenden.

10. Maschine gegen Rückschlag sichern

(Abb. 1 und 3) Festklemmen bzw. Verkanten des Sägeblatts kann zu gefährlichem Rückschlag (Kickback) der Maschine führen! Schalten Sie die Maschine sofort ab. Um Rückschlag zu vermeiden,

1) verwenden Sie nur scharfe HM-Sägeblätter.

2) unterstützen Sie das Werkstück mit entsprechenden Unterlagen.

3) verwenden Sie den Parallelanschlag bei parallelem Schnittverlauf.

4) Führen Sie die Maschine sicher mit kontrolliertem Druck und unter hoher Aufmerksamkeit.

5) Heben Sie die Maschine bei laufendem Sägeblatt nicht aus dem Werkstück.

6) überlasten Sie die Maschine nicht.

Während des Schnittvorgangs niemals die Hand bzw. Finger hinter der Maschine halten. Bei Rückschlag der Maschine können schwere Verletzungen verursacht werden. Zum Öffnen der Pendelschutzhaube den Hebel nach hinten ziehen. Überprüfen Sie vor Arbeitsbeginn die Schnittiefen bzw. Winkeleinstellung. Bei der Montage nur auf die Flanschbohrung abgestimmte Sägeblätter verwenden. Keine defekten bzw. vom Original abweichende Flansche, Befestigungsschrauben oder Unterlegscheiben verwenden. Vor Arbeitsbeginn das Werkstück auf Nägel o. ä. untersuchen und diese ggf. entfernen. Die Netzanschlußleitung vom Schnittbereich fernhalten. Achten Sie bei der Verlegung darauf, daß die Netzanschlußleitung nicht beschädigt wird und den Arbeitsablauf nicht durch Festklemmen behindert. Warnung: Maschine, wie in Abb. 4 gezeigt, immer mit beiden Händen sicher führen und Werkstück immer ordnungsgemäß abstützen, um Verletzungen durch unkontrollierte Handhabung zu vermeiden. Maschine, wie in Abb. 5 gezeigt, mit der großen Auflagefläche der Grundplatte auf das nicht abzuschneidende Material setzen. Abb. 6 zeigt die falsche Anwendung. Kurze bzw. kleine Werkstücke müssen während des Schnittvorgangs festgespannt sein – NIE MALS MIT DER HAND HALTEN! (Abb. 6) Die Handkreissäge ist nur für die handgehaltene Verwendung bestimmt. Spannen Sie die Maschine nie in einen Schraubstock o. ä. ein – erhöhte Unfallgefahr! (Abb. 7). Nach dem Bearbeitungsvorgang erst Sägeblatt zum Stillstand kommen lassen, Schutzhaube uaf geschlossene Stellung überprüfen und danach absetzen. Anhand der Herstellerdaten

• sicherstellen, daß Durchmesser, Dicke und andere Eigenschaften des Sägeblatts für die Maschine geeignet sind;
• sicherstellen, daß das Sägeblatt für die Spindeldrehzahl der Maschine geeignet ist.

BEWAHREN SIE DIESE HINWEISE

SORGFÄLTIG AUF. BEDIENUNGSHINWEISE Sägeblätter der folgenden Abmessungen können mit dieser Maschine verwendet werden. 165 mm Zum Demontieren des Sägeblatts blockieren Sie die Spindel durch Drücken der Spindelarretierung und lösen dann die Innensechskantschraube mit dem Inbusschlüssel. (Abb. 8) Nun den Außenflansch entfernen, die Schutzhaube so weit wie möglich anheben, und das Sägeblatt abnehmen. (Abb. 9) Zum Montieren des Sägeblatts wenden Sie das Demontageverfahren umgekehrt an. Montieren Sie Innenflansch, Sägeblatt, Außenflansch und Innensechskantschraube in dieser Reihenfolge. Ziehen Sie die Innensechskantschraube fest an.(Abb. 10) VORSICHT:

• Das neue Sägeblatt so montieren, daß die Zähne nach vorn in Drehrichtung des Sägeblatts zeigen. Der Drehrichtungssinn der Pfeile von Sägeblatt und Maschine muß übereinstimmen.
• Verwenden Sie ausschließlich den Makita-Steckschlüssel, der auf das Drehmoment der Sechskantschraube abgestimmt ist. Einstellung des Spaltkeils (Abb. 11) Lösen Sie die Innensechskantschraube zur Einstellung des Spaltkeils mit dem Inbusschlüssel, und heben Sie dann die Schutzhaube an. Bewegen Sie den Spaltkeil über die zwei Vorsprünge nach oben oder unten, wie in der Abbildung gezeigt, um den korrekten Abstand zwischen Spaltkeil und Sägeblatt zu erzielen. VORSICHT: Vergewissern Sie sich, daß der Spaltkeil wie folgt eingestellt ist: Der Abstand des Spaltkeils zum Zahnkranz des Sägeblatts darf nicht größer als 5 mm sein. Der Zahnkranz darf nicht mehr als 5 mm über die Unterkante des Spaltkeils überstehen. Einstellung der Schnittiefe (Abb. 12) Lösen Sie die Flügelmutter an der Tiefenführung, und verstellen Sie den Gleitschuh nach oben oder unten. Arretieren Sie den Gleitschuh an der gewünschten Schnittiefe durch Festziehen der Flügelmutter. VORSICHT:
• Verwenden Sie eine geringe Schnittiefe für dünne Werkstücke, um Schnitte von größerer Genauigkeit und Sicherheit auszuführen.
• Ziehen Sie die Flügelmutter nach der Einstellung der Schnittiefe stets fest an. Einstellung für Neigungsschnitte (Abb. 13) Montage und Demontage des Sägeblatts Max. Durchm. VORSICHT:
• Sägeblätter, die nicht den hier angegebenen Spezifikationen entsprechen, dürfen nicht verwendet werden.
• Verwenden Sie keine Sägeblätter, deren Dicke größer oder deren Schnittbreite kleiner als die Dicke des Spaltkeils ist. Min. Durchm. Sägeblattdicke Schnittbreite 150 mm max. 1,6 mm min. 1,9 mm Die Dicke des Spaltkeils beträgt 1,8 mm. Lösen Sie die Flügelmuttern an der Vorder- und Rückseite, und neigen Sie die Maschine auf den gewünschten Schnittwinkel (0 – 45°). Ziehen Sie die Flügelmuttern an der Vorder- und Rückseite nach der Einstellung wieder fest. Schnittlinie (Abb. 14) Für gerade Schnitte richten Sie die rechte Kerbe an der Vorderseite des Gleitschuhs auf die Schnittlinie am Werkstück aus. Für Neigungsschnitte von 45° richten Sie die linke Kerbe auf die Schnittlinie aus.

Schalterbedienung (Abb. 15) WARTUNG Um versehentliche Betätigung des Ein-Aus-Schalters zu verhüten, ist die Maschine mit einer Einschaltsperre ausgestattet. Zum Starten der Maschine betätigen Sie den Ein-AusSchalter bei gedrückter Einschaltsperre. Zum Anhalten lassen Sie den Ein-Aus-Schalter los. VORSICHT: Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der “AUS-” Position befindet und der Netzstecker gezogen ist. VORSICHT: Vor dem Anschließen der Maschine an das Stromnetz stets überprüfen, ob der EIN-/AUS-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS- Stellung zurückkehrt. Kohlebürsten ersetzen, wenn sie bis auf die Verschleißgrenze abgenutzt sind. Beide Kohlebürsten nur paarweise ersetzen. Betrieb (Abb. 16) Halten Sie die Maschine mit festem Griff. Setzen Sie den Gleitschuh auf das zu schneidende Werkstück auf, ohne daß das Sägeblatt mit ihm in Berührung kommt. Schalten Sie dann die Maschine ein und warten Sie, bis das Sägeblatt die volle Drehzahl erreicht hat. Schieben Sie nun die Maschine flach und gleichmäßig über die Oberfläche des Werkstücks vor, bis der Schnitt vollendet ist. Um saubere Schnitte zu erzielen, halten Sie eine gerade Schnittlinie und eine gleichmäßige Vorschubgeschwindigkeit ein. VORSICHT:

• Der Spaltkeil muß, außer bei Tauchschnitten, immer ordnungsgemäß montiert sein.
• Bremsen Sie die Maschine nicht durch seitlichen Druck auf das Sägeblatt ab. Parallelanschlag (Abb. 17) Der Parallelanschlag ermöglicht gerade Schnitte entlang einer Bezugskante. Dazu mit der Befestigungsschraube den Parallelanschlag in der gewünschten Einstellung sichern. Montage des Absaugstutzens (Abb. 18 u. 19) (zum Anschließen eines Staubsaugers) Um größere Sauberkeit bei der Arbeit zu erzielen, kann ein Staubsauger an die Maschine angeschlossen werden. Schließen Sie dann den Schlauch eines Staubsaugers an den Absaugstutzen an.

Kohlebürsten wechseln (Abb. 20 u. 21) Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur von durch Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden. ITALIANO Visione generale

YLEISIÄ TURVAOHJEITA

ZUBEHÖR VORSICHT: Das mitgelieferte Zubehör ist speziell für den Gebrauch mit dem in dieser Betriebsanleitung angegebenen Makita-Elektrowerkzeug vorgesehen. Bei Verwendung von Fremdzubehör in Verbindung mit dieser Maschine besteht Verletzungsgefahr.

• HM-Präzisions-Sägeblatt für Schnitte in Weich- und Hartholz Platten-Materialien roh, Spanwinkel positiv.
