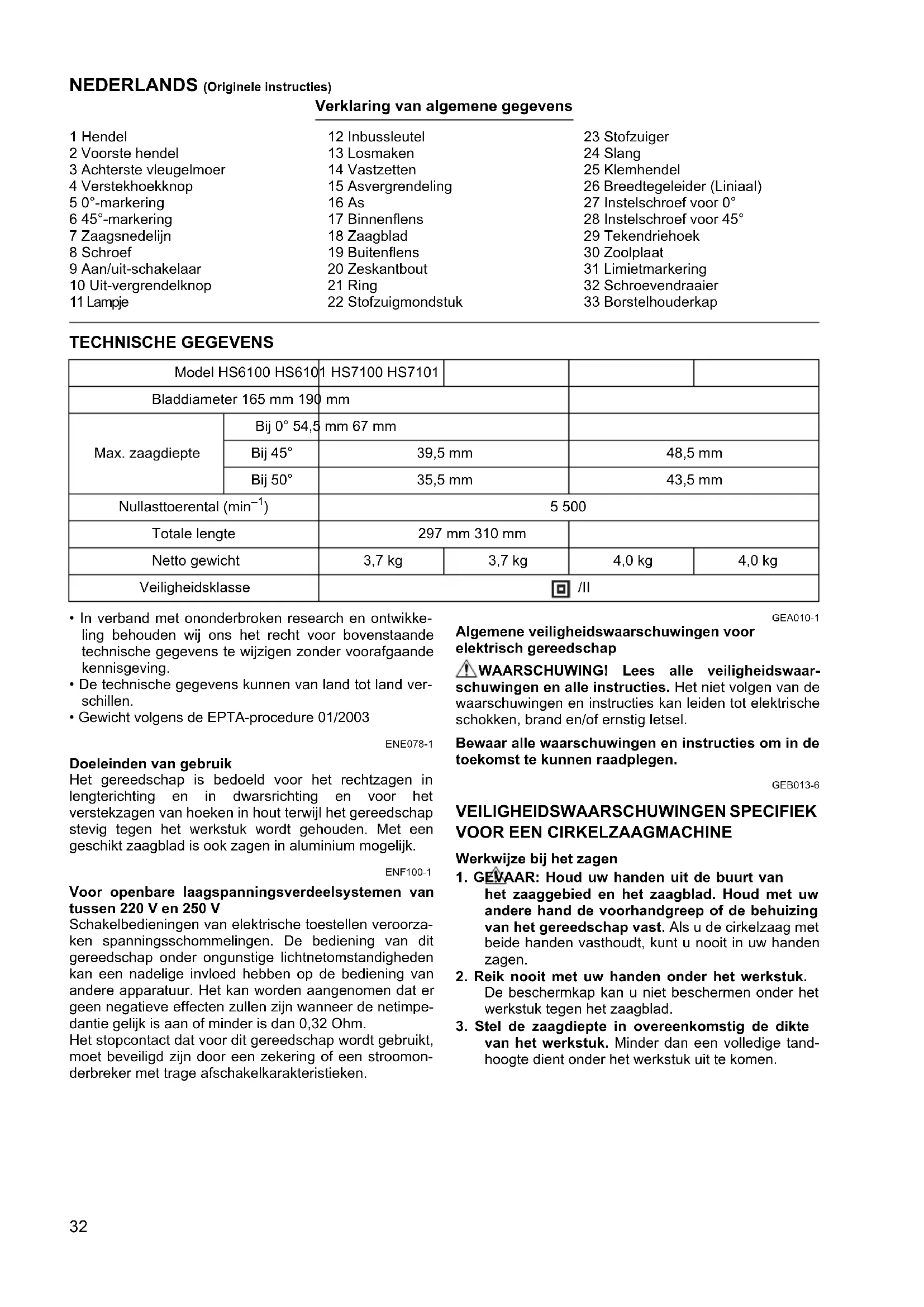

NL Cirkelzaagmachine Gebruiksaanwijzing

NEDERLANDS (Originele instructies)

	Verklaring van algemene gegevens
1 Hendel	12 Inbussleutel	23 Stofzuiger
2 Voorste hendel	13 Losmaken	24 Slang
3 Achterste vleugelmoer	14 Vastzetten	25 Klemhendel
4 Verstekhoekknop	15 Asvergrendeling	26 Breedtegeleider (Linial)
5 0°-markering	16 As	27 Instelschroef voor 0°
6 45°-markering	17 Binnenflens	28 Instelschroef voor 45°
7 Zaagsnedelijk	18 Zaagblad	29 Tekendriehoek
8 Schroef	19 Buitenflens	30 Zoolplaat
9 Aan/uit-schakelaar	20 Zeskantbout	31 Limietmarkering
10 Uit-vergrendelknop	21 Ring	32 Schroevendraaier
11 Lampje	22 Stofzuigmondstuk	33 Borstelhouserkap

TECHNISCHE GEGEVENS

Model HS6100 HS610		HS7100 HS7101
Bladdiameter 165 mm 190 mm
Max. zaagdiepte	Bij 0° 54,5 mm 67 mm
	Bij 45°	39,5 mm		48,5 mm
	Bij 50°	35,5 mm		43,5 mm
Nullasttoerental (min-1)		5 500
Totale lenghte		297 mm 310 mm
Netto gewicht		3,7 kg	3,7 kg	4,0 kg	4,0 kg
Veiligheidsklasse		/II

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigelen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens de EPTA-procedure 01/2003

ENE078-1

Doeleinden van gebruik

Het gereedschap is bedoeld voor hetrechtzagen in lengterichting en in dwarsrichting en voor het versteenkagen van hoeken in hout terwijl het gereedschap stevig gegen het werkstuk worden gezogen. Met een geschikt zaagblad is ook zagen in aluminium möglichk.

ENF100-1

Voor openbare laagspanningsverdeelsystemen van tussen 220V en 250V

Schakelbedieningen van elektrische toestellen veroorzaken spanningssschommelingen. De bediening van dit gereedschap onder ongunstige lichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparatuur. Het kan worden aangenomen dat er geen negatieve effecten zullen zijn wanner de netimpedantie gegelijk is aan of minder is dan 0,32 Ohm.

Het stopcontact dat voor dit gereedschap worden gebruikt, moet beveiligd়n door een zekering of een stroomonderbreker met trage aftschakelkarakteristieken.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB013-6

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN CIRKELZAAGMACHINE

Werkwijze bij het zagen

1. GEVAAR: Houd uw handen uit de buurt van het zaaggebied en het zaagblad. Houd met uw andere hand de voorhandgreep of de behuizing van het gereedschap vast. Als u de cirkelzaag met beiden handen vasthoudt,kest u nooit in uw handen zagen.
2. Reik nooit met uw handen onder het werkstuk. De beschermkap kan u Niet beschermen onder het werkstuk gegen het zaagblad.

3. Stel de zaagdiepte in overeenkomstig de dikte van het werkstuk. Minder dan een volledige tandhoogte dient onder het werkstuk uit te komen.

4. Houd het werkstuk waarin worden gezaagd nooit vast met uw handen of benen. Zorg dat het werkstuk stabel is ten opzichte van de ondergrond. Het is belangrijk het werkstuk goed te ondersteunen om de kans te minimisieren dat uw lichaam eraanblootgesteld worden, het zaagblad vastloopt of u de controle over het gereedschap verliest.

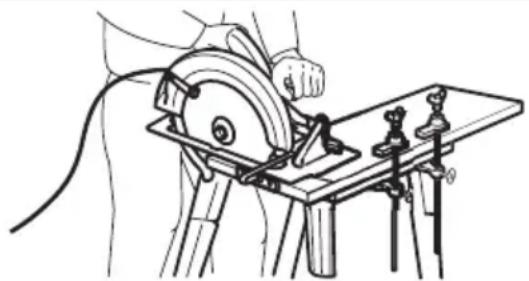

Een typische afbeelding van goede handplaatsing, werkstukondersteuning en netsnooroute (indien van toepassing).

000157

1. Houd het elektrisch gereedschap alleen vast aan het geisoleerde oppervlak van de handgrepen, wanner u werkt opplaatsen waar het zaaggereedschap met verborgen bedrading of met zich eigen snoer in aanraking kan komen. Bij contact met onder spanning staande draden zullen ook de Niet-geisoleerde metalen delen van het elektrisch gereedschap onder spanning komen te staan, zodat de gebruiker een elektrische schok kan krijgen.
2. Gebruik bij het schulpen algijd de breedtegeleider of de langsgeleider. Hierdoor wordt de nauwkeurigheid van het zagen vergroot en de kans op vastlopen van het zaagblad verkleint.
3. Gebruik altijd zaagbladen met doormgaten van de juiste afmetingen en vorm (diamand of rond). Zaagbladen die nicht goed passen op de bevestigingsmiddelen van de cirkelzaag, zullen excentrisch draaien waardoor u de controle over het gereedschap verliest.
4. Gebruik nooit een beschadigde of verkeerde bouteen en ringen om het zaagblad mee te bevestigen. De bouteen en ringen voor de bevestiging van het zaagblad zich speciaal ontworpen voor gebruik met uw cirkelzaag voor optimale prestaties en veilig gebruik.

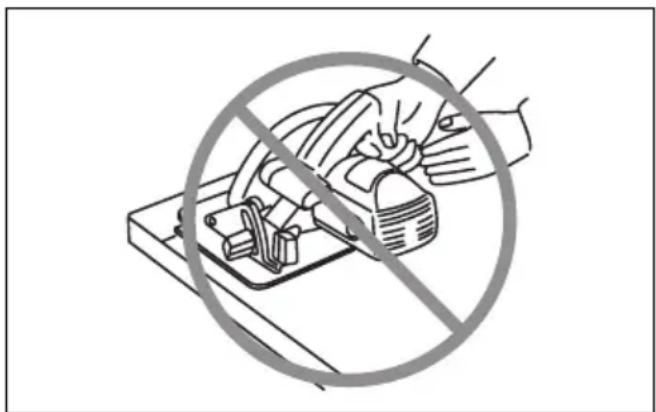

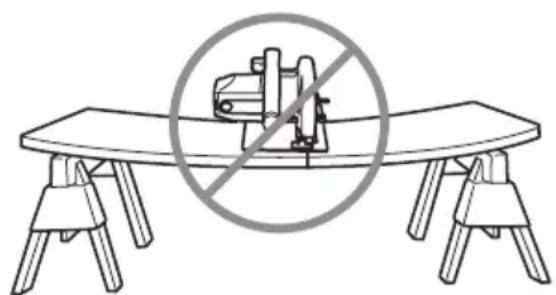

Oorzaken van terugslag en waarschuwingen waar-voor

• Terugslag is een plotselinge reactie op een bekneld, vastgelopen of nied-uitgelijnd zaagblad, waardoor de oncontroleerbare cirkelzaag omhoog, uit het werkstuk en in de richting van de gebruiker gaat.
• Wanner het zaagbladbekneld raakt of vastloopt doordat de zaagsnedeaarbeneden toe smaller wordt,vertraagt het zaagblad enkomt als reactie de motor snel omhoog in de richting van de gebruiker.
• Als het zaagblad gebogen of Niet-uitgelijnd raakt in de zaagsnede,+kennen de tanden aan de achterrand van het zaagblad zich in het bovenoppervlak van het hout vreten,waardoor het zaagblad uit de zaagsnede klimt en omhoog springt in de richting van de gebruiker.

Terugslag is het gevolg van misgebruik van de cirkelzaag en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

1. Houd de cirkelzaag stevig vast met beiden handen en houd uw armen zodanig dat een terugslag worden opgevangen. Plaats uw lichaam zijwaarts versprongen van het zaagblad en nicht in een rechte lijn erachter. Door terugslag kan de cirkelzaag hinterwaarts springen, maar de kracht van de terugslag kan met de juiste voorzorgsmaatregelen door de gebruiker worden opgevangen.
2. Wanner het zaagblad vastloopt, of wanner u om een of andere reden het zagen onderbreekt, LAST U DE AAN/uit-schakelaar los en houdt u de cirkelzaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit het zaagblad uit het werkstuk te halen of de cirkelzaag maarachten te trekken, verwijl het zaagblad nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom het zaagblad is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.
3. Wanner u de cirkelzaag wee inschakelt terwijl het zaagblad in het werkstuk zit,plaatst u het zaagblad in het midden van de zaagsnede en controleert u dat de tanden nicht in het materiaal grijpen. Als het zaagblad is vastgelopen, kan wanner de cirkelzaag worden ingeschakeld het zaagblad uit het werkstuk lopen of terugslaan.
4. Ondersteun grote platen om de kans te minimaliserten dat het zaagblad bekneld raakt of terug-slaat. Grote platen neigen door te zakken onder hun eigen gewicht. U moet de plaat ondersteunen aan beiden zijranden, vlakbij de zaaglijn en vlakbij het uite-einde.

Om terugslag te voorkomen, ondersteun de plank of het paneel dicht bij de zaagsnede.

000154

Ondersteun de plank of het paneel Niet van de zaagsnede weg.

000156

1. Gebruik een bot of beschadigd zaagblad nicht meer. Niet-geslepen of verkeerd gezette tandenmakeen een smalle zaagsnede wat leidt tot große wrij-ving, vastlopen en terugslag.
2. De vergrendelhendels voor het instellen van de zaagbladdiepte en verstelhoek要去en vastzitten alvorens te beginnen met zagen. Als de instellen gen van het zaagblad zichijdens het zagen wijzigien, kan dit leiden tot vastlopen of terugslag.
3. Wees extra voorzichtig wanner u een zaagsnede maakt in een bestaande wand of een andereplaats waar u dechterkant van het zaagoppervlak Niet kunt zien. Wanner het zaagblad door het materiaal heb en breekt, kan het een voorwerp raken waardoor een terugslag optreedt.
4. Houd het gereedschap ALTIJD met beiden handen stevig vast. Plaats NOOIT uw hand of vingerschter het zaagblad. Als een terugslag optreedt, kan het zaagblad gemakkelijk achechteruit en over uw hand springen waardoor ernstig persoonlijk letsel ontstaat.

000194

1. Dwing de cirkelzaag nooit. Duw de cirkelzaag vooruit met een snugheid waar bij het zaagblad Niet vertraagt. Als u het zaagblad dwingt, kan dat leiden tot een ongelijkmatige zaagsnede, verminderde nauwkeurigheid en möglichke terugslag.

Functie van de onderste beschemkap

1. Controller voor ieder gebruik of de onderste beschemkap goed sluit. Gebruik de cirkelzaag Niet als de onderste beschemkap Niet vrij kan bewegen en onmiddelijk sluit. Zet de onderste beschemkap nooit vast in de geopende stand. Als u de cirkelzaag per ongeluk LAST vallen, kan de onderste beschemkap worden verbogen. Til de onderste beschemkap op aan de terugtrekhendel en controllerer dat deze vrij kan bewegen en nicht het zaagblad of enig ander onderdeel raakt, onder alle verstekhoeken en op alle zaagdiepten.

2. Controller de werkung van de veer van de onderste beschemkap. Als de beschemkap en de veer Niet goed werkken, dienen deze te worden gerepareerd voordat de cirkelzaag worden gebruikt. De onderste beschemkap kan traag werk-ken als gevolg van beschadigde onderdelen, gomof hardafzetting, of openhoping van vuil.

3. De onderste beschemkap mag alleen met de hand worden geopend voor het makeen van speciale zaagsneden, zoals een "blinde" zaagsnede en "samengestelde" zaagsnede. Til de onderste beschemkap op aan de terugtrekhendel en LAST deze los zodia het zaagblad in het materiaal zaagt. Bij alle andere typen zaagsneden, dient de onderste beschemkap automatisch te werkken.

4. Let er alkijd op dat de onderste beschemmkap het zaagblad bedekt voordat u de cirkelzaag op een werkbak of vloer neerlegt. Een onbeschermd zaagblad dat nog nadraait, zar de cirkelzaag achefteruit doe den lopen waarbij alles op zich weg worden gezaagd. Denk aan de tijd die het duurt nadat de cirkelzaag is uitgeschakeld voordat het zaagblad stilstaat.
5. U kunt de onderste beschemkap controleren, door deze met de hand te openen, los te lately en te kijken hoe hij sluit. Controller tevens of derugtrekhendel de behuizing van het gereedschap Niet raakt. Het zaagblad onbeschermd latent is UTERST GEVAARLIJK en kan leiden tot ernstig persoonlijk letsel.

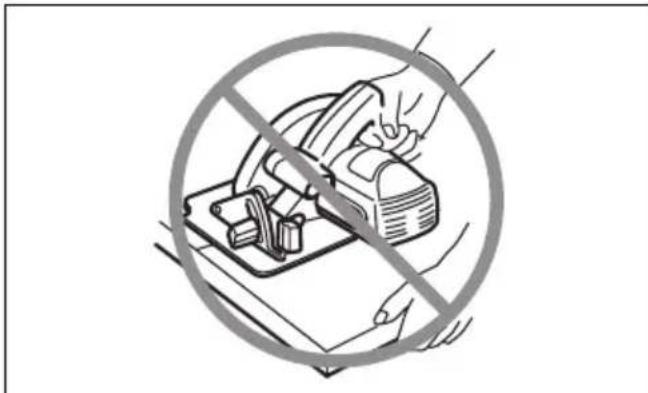

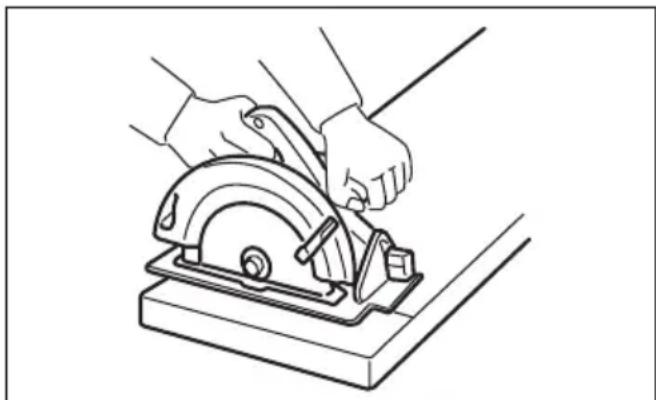

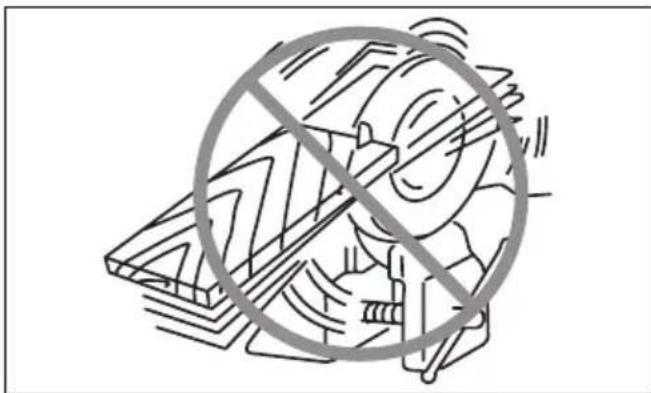

Aanvullende veiligheidsvoorschriften

1. Wees extra voorzichtig bij het zagen in nat hout, druk-behandeld timmerhout en hout met knoesten. Zorg dat de cirkelzaag soepel vooruit blijft gaan zichonder dat de snugheid van het zaagblad lager worden, om oververhitting van de zaagtanden te voorkomen.
2. Probeer Niet afgezaagd materiaal te verwijderen verwijl het zaagblad nog draait. Wacht totdat het zaagblad volledig tot stilstand is gekomen voor dat u het afgezaagde materiaal vastpakt. Het zaagblad draait nog na nadat het gereedschap isuitgeschakeld.
3. Voorkom dat u in spijkers zaag. Inspecteer het hout op spijkers en verwijder deze zonodig voordat u begint te zagen.
4. Plaats het bredere deel van de zool van de cirkelzaag op het deel van het werkstuk dat goed is ondersteund, en Niet op het deel dat omlaag valt nadat de zaagsnede gemaakt is. Als voorbeeld maar Fig. A zien hoe u het uiteinde van een plank GOED afzaagt, en Fig. B hoe u dit VERKEERD doet. Als het werkstuk kort of smal is, klemt u het vast. PROBEER NOOIT EEN KORT WERKSTUK IN UW HANDEN VAST TE HOUDEN!

Fig. A
000147

Fig.B
000150

1. Voordat u het gereedschap neerlegt na het voltooien van een zaagsnede, controleert u dat de onderste beschermkap gesloten is en het zaagblad volledig tot stilstand is gekomen.
2. Probeer nooit te zagen waar bij de cirkelzaAGMA machine ondersteboven in een bankschoef is geklemd. Dit is uiterst gevaarlijk en kan leiden tot ernstig persoonlijk letsel.

000029

1. Sommige materialen bevatten chemische stoffen die giftig{kunnen zich. Neem voorzorgsmaatregelen gegen het inademen van stof en contact met de huid. Volg de veiligheidsinstrumenties van de leverancier van het materiaal op.
2. Breng het zaagblad Niet tot stilstand door zijde-
   lings op het zaagblad te drukken.
3. Gebruik.altijd zaagbladen die in deze gebruiks-aanwijzing aanbevolen worden. Gebruik gen slijpschijven.
4. Houd het zaagblad scherp en schoon. Gom of hars dat op het zaagblad is opgedroogd vertraagt het zaagblad en verhoegt de kans op terugslag. Houd het zaagblad schoon door dit eerst van het gereedschap te demonteren en het verwolgens schoon te makeen met een reinigingsmiddel voor gom en hars, heet water of kerosine. Gebruik nooit benzine.
5. Draag een stofmasker en gehoorbescherming tijdens gebruik van het gereedschap.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort enbekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controller altijd of het gereedschap isuitgeschakeld en+zijn stekker uij het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

De zaagdiepte instellen (Fig. 1)

LET OP:

• Nadat u de zaagdiepte hebt ingesteld, zet u de hendel altijd stevig vast.

Draai de hendel van de dieptegeleider los en beweeg de zool omhoog of omaag. Zet de zool vast op de gewenste zaagdiepe door de hendel vast te zetten.

Voor een schonere, veiligere zaagsnede, stelt u de zaagdiepte zodenig in dat nicht meer dan een tandhoogte door het werkstuk heb een steekt. Door de zaagdiepte goed in te stellen, verkleint u de kans op een potentieel gevaarlijke TERUGSLAG, en daarmee op persoonlijk letsel.

Vertical verstkzagen (Fig. 2, 3 en 4)

Zet de Voorste hendel en dechterste vleugelmoer los.
Stel in op de gewenste zaaghoek (0^ - 50^) door de zaag in die stand te kantelen en zet dan de voorste hendel en de vleugelmoer waar stevig vast.

Gebruik de 45^ verstekhoekknop als u in een precieze verstekhoek van 45^ wilt zagen. Draai de knop volledig maar rechts voor verstek zagen (0^ - 45^) of draai de knop maar links voor een andere zaaghoek van 0^ - 50^ .

Zichtlijn (Fig. 5)

Voorrecht zagen lijnt u de 0^ -markering vooraan de zoolplaat precies uit met uw zaagsnedelijn. Voor 45^ verstkzagen gebruikt u de 45^ -markering. De stand van de bovenste geleider is instelbaar.

Werking van de aan/uit-schakelaar (Fig. 6)

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat deze is losgelaten.

Om te voorkomen dat de aan/uit-schakelaar per ongeluk worden bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u de uit-vergrendelknop in en knijpt u de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

Trek Niet hard aan de trekkerschakelaar zonder ook deuit-vergrendelknop in te drukken. De schakelaar zou daardoor+kunnen breken.

Voor model HS6101, HS7101

Het lampje laten branden (Fig. 7)

LET OP:

• Kijk nichtrecht in het lamplicht of de lichtbron.

Het lampje gaat branden wanner u het gereedschap op de stroom aansluit. Het lampje blijft branden totdat u de stroom afsluit.

OPMERKING:

• Gebruik een zachte doek om vuil van het lensglas van het lampje te verwijderen. Let op dat u geen krassen maakt op het lensglas van het lampje,want dat kan het Licht belemmeren.
• Gebruik geen benzine, thinner e.d. om het lensglas van het lampje schoon te makeen. Dergelijkke stoffen konnen het lensglas beschadigen.

INEENZETTEN

LET OP:

• Zorg alsstijd dat het gereedschap is uitgeschakeld en dat zichen stekker uij het stopcontact is verwijderd alvorens enig werk aan het gereedschap uij te voeren.

Het zaagblad aanbrengen en verwijdersen (Fig. 8)

LET OP:

• Verzeker u ervan dat het zaagblad zodenig worden aan gebracht dat de tanden aan de voorkant van het gereedschap omhoog wijzen.
• Gebruikuitsluitend de Makita-sleutel voor het aanbren-gen en verwijderen van het zaagblad.

Als u het zaagblad wilt verwijderen, drukt u eerst de asvergrendeling in zodat het zaagblad Niet meer kan draaien, en gebruikt uervolgens de inbussleutel om de zeskantbout linksom los te draaien. Verwijder tenslottede zeskantbout, de buitenflens en het zaagblad.

Voor gereedschap met een binnenflens voor een zaagblad met een middengatdiameter van 15,88 mm (Fig.9)

Plaats de binnenflens met de verzonken Kantaar buiten gericht op de as en breng daarna het zaagblad, de bui- tenflens en de zeskantbout aan.

ZORG ERVOOR DAT U DE ZESKANTBOUT RECHTSOM STEVIG VASTDRAAIT.

Voor gereedschap met een binnenflens voor een zaagblad met een andere middengatdiameter dan 15,88 mm (Fig. 10)

De binnenflens heeft een uitsulping met een zekere diameter aan een zijde en een uitsulping met een andere diameter aan de andere zijde. Kies de juiste zijde waarvan de uitsulping perfect in het middengat van het zaagblad past.

Plaats verwolgens de binnenflens zodanig op de as dat de zichde met de juiste uitsulping maar buiten wijst, en breng daarna het zaagblad, de buitenflens aan.

ZORG EROVOR DAT U DE ZESKANTBOUT RECHTSOM STEVIG VASTDRAAIT.

LET OP:

• Zorg ervoor dat de uitsulping "a" van de binnenflens die maar buiten wijst, perfect past in het middengat "a" van het zaagblad. Als u het zaagblad op de verkeerde Kant van de binnenflens aanbrengt, kūnen gevaarlijke trillingen het gevolg+zijn.

Bij het verwisselen van het zaagblad dient u vooral ook het opgehoopt zaagsel van de bovenste en onderste beschemkappen te verwijderen. Dit verlost u darüber nicht van de plicht om voor elk gebruik de werkig van de onderste beschemkap nog eens te controleren. (Fig. 11)

Opbergplaats voor de inbussleutel (Fig. 12)

Wanneer u de inbussleutel nicht gebruikt, bergt u deze op de plaats aangegeven in de afbeelding op, om te voorkomen dat deze worden verloren.

Aansluiten van een stofzuiger (Fig. 13 en 14)

Wanneru bij het zagen de omgeving schoon wilt houden, sluit u een Makita stofzuiger aan op uw gereedschap. Zet het stofzuigmondstuk op het gereedschap vast met de schroef. Sluitervoigens de stofzuigerslang aan op het mondstuk, zoals in de afbeelding getoond.

BEDIENING (Fig. 15)

LET OP:

• Duw het gereedschap voorzichtig in een rechte lijn waar voren. Als u het gereedschap dwingt of verdraait, zal de motor oververhit raken en het gereedschap gevaarlijk terugslaan waardoor ernstig letsel kan worden veroorzaakt.
• Gebruik.altijd de voorhandgreep enchterhandgreep, en houd het gereedschap tijdens gebruik stevig vast aan zowel de voorhandgreep als dechterhandgreep.

Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorhandgreep als een achechterhandgreep. Gebruik beiden handgrepen om het gereedschap optimaal vast te houden. Als u de cirkelzaag met.beide handen vasthoudt, kunt u nooit in uw handenzagen. Plaats eerst de zool op het werkstuk dat u wilt zagen, zonder dat het zaagblad het werkstuk raakt. Schakel verrolgens het gereedschap in en wacht totdat het zaagblad op volle snugheid draait. Duw het gereedschap nu gewoon maar voren over het oppervlak van hetwerkstuk, houd hetপvlik, en duw gelijkmatig totdat het zagen klaar is.

Zorg voor een schone zaagsnede door een rechte zaaglijn en een constante voortgaande snugheid. Als de zaagsnede Niet verloopt volgens de voorgenomen zaaglijn, mag u Niet proberen het gereedschap iets te draaien of te dwingen terug te keren maar de zaaglijn. Als u dit doeit, kan het zaagblad vastlopen en een gevaarlijke terugslag optreden met möglichk ernstig persoonlijk letsel tot gevolg. Laat de aan/uit-schakelaar los, wacht tot het zaagblad tot stilstand is gekomen en trek verrolgens het gereedschap terug. Lijn het gereedschap opnieuw uit met een neue zaaglijn en begin weer te zagen. Probeer te vermijden dat door de positie van het gereedschap de gebruiker worden blootgesteld aan zaagsel en spaanders die door het gereedschap worden uittgeworpen. Gebruik oogbescherming om verwonding te voorkommen.

Breedtegeleider (liniall) (Fig. 16)

Met de handige breedtegeleider kunt u extra nauwkeurig recht zagen. Schuif gewoon de breedtegeleider strak gegen de zijkant van het werkstuk en zet deze op+zijnplaats vast met behulp van de schroef op de voorkant van de zool van het gereedschap. Op deze manier is het tevens möglich een zaagbeweging te herhalen met identieke bredte.

ONDERHOUD

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld en+zijn stekker uij het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.
• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijkke. Hierdoor können verkleuring, verrormingen en barsten wordenveroorzaakt.

Nauwkeurig de zaaghoek van 0^ en 45^ instellen (vertical en 45^ verstekzagen) (Fig. 17 en 18)

Deze instelling is in de fabriek gemaatk. Maar als de instelling nicht meer juist is, draait u met een inbussleutel de instelschroeven bij terwijl u de precieze hoek van 0^ of 45^ controleert met een tekendriehoek of een gradenboog, enz.

Nauwkeurig parallel instellen (Fig. 19)

De parallelstand van het zaagblad en de zoolplaat is in de fabriek ingesteld. Maar als die instelling nicht meer juist is,=kunt u deze als volgt corrigeren.

Zorg dat alle hendels en schroeven stevig vast+zijn gezet. Draai dan zoals in de afbeelding de schroef hetwat los. Open nu de onderste beschemkap en verstel de achterkant van de zoolplaat zo dat de afstanden A en B precies gelijk zich. Wonneer dit in orde is, draait u de schroef wee vast. Maak een proofzaagsnede om te zien of er precies parallel gezaagd worden.

Vervangen van koolborstels (Fig. 20 en 21)

Verwijder en controllerer regelmatig de koolborstels. Vervang de koolborstels wonneer ze tot aan de limietmarketing versleten zich. Houd de koolborstels schoon, zodate gemakkelijk in de houders glijden. Beide koolborstels dienen geluktijdig te worden verrangen. Gebruik uitsluitend gelijksoortige koolborstels.

Gebruik een schroevendraaier om de kappen van de koolborstelholders te verwijderen. Haal de versleten koolborstels eruit, schuif de neue erin, en zet daarna de kappen wee goed vast.

Na het verrangen van de koolborstels sluit u de stroom van het gereedschap aan, om dan de koolborstels in te werken door het gereedschap onbelast zo'n 10 minuten lang te lately draaien. Controller dan terwijl het gereedschap draait de werkking van de elektrische rem wanner u de trekkerschakelaar loslaat. Als de elektrische rem Niet goed werkct, laut u het gereedschap dan repareren door een Makita servicecentrum.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verrangingsonderdelen.

OPTIONE ACCESSORIES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.

Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtst bijzijnde Makita servicecentrum.

Zaagbladen
Breedtegeleider (Linial)
- Geleiderail
- Geiderailadapter
- Inbussleutel
Aansluitsuk

OPMERKING:

• Sommige van de onderdelen in deze lijst+kennen bijgeleverd zijn als standard-accessoires. Deze accessoires+kennen per land verschillend zijn.

ENG905-1

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Model HS6100, HS6101
Geluidsdrukniveau (L_pA) : 89 dB (A)
Geluidsvermogenniveau (LwA): 100 dB (A)
Onnauwkeurigheid (K): 3 dB (A)

Model HS7100, HS7101

Geluidsdrukniveau (L_pA) : 90 dB (A)

Geluidsvermogenniveau (LwA): 101 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Draag oorbeschemers

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Model HS6100, HS6101

Gebrukstoepassing: zagen in hout

Trillingsemissie (a_h,w) .. 2,5m / s^2 oflager

Onnauwkeurigheid (K): 1,5 m/s²

Gebruikstoepassing: zagen in metaal

Trillingsemissie (a_h,M) .. 2,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Model HS7100, HS7101

Gebrukstoepassing: zagen in hout

Trillingsemissie (a_h,w) : 2,5 m/s² of lager

Onnauwkeurigheid (K): 1,5 m/s²

Gebruikstoepassing: zagen in metaal

Trillingsemissie (a_h,M) .. 2,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingssemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gezruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylclus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

ENH101-15

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Cirkelzaagmachine

Modelnr./Type: HS6100, HS6101, HS7100, HS7101

in sériearend geproduceder en

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zich gefabricieerd in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN60745

De technische documentation wird bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.

Anawon Suuuppwoonc EK

H Makita Corporation, o uTtEuvoCs kataaKeuaotns, dNawvei otTo/ta aKoAouO(a) mnxavma(ra)tns Makita:

Xapaktnpiogosunxavnpatos:Diokotpiovo

Ap. μοντέλου/ Túπος: HS6100, HS6101, HS7100, HS7101
