GEBRUIKSAANWIJZING 5705R MAKITA

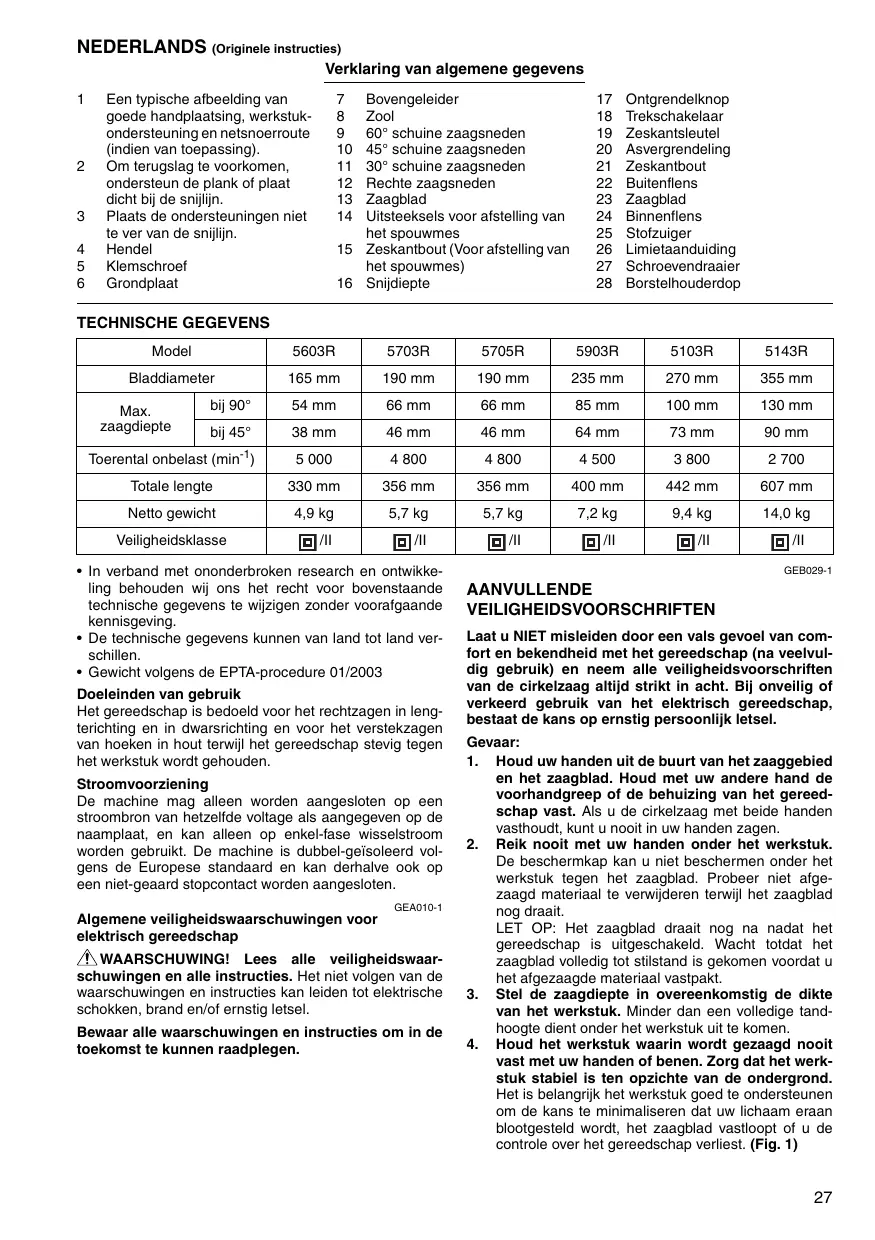

NEDERLANDS (originele instructies) Verklaring van algemene gegevens 1 Een typische afbeelding van 7 Bovengeleider 17. Ontgrendelknop goede handplaatsing, werkstuk- 8 Zoo! 18 Trekschakelaar ondersteuning en netsnoerroute 9 60° schuine zaagsneden 19 Zeskantsleutel {indien van toepassing). 10. 45° schuine zaagsneden 20 Asvergrendeling 2 Om terugslag te voorkomen, 11. 30° schuine zaagsneden 21 Zeskantbout ondersteun de plank of plaat 12 Rechte zaagsneden 22 Buïtentens dicht bij de snijin. 13 Zaagblad 23 Zaagblad 3 Plaats de ondersteuningen niet 14 Uitsteeksels voor afstelng van 24 Binnenflens te ver van de snijlin. het spouwmes 25 Stofzuiger 4 Hendel 15 Zeskantbout (Voorafsteling van 26. Limietaanduiding 5 Klemschroef het spouwmes) 27 Schroevendraaier 6 Grondplaat 16. Snijdiepte 28 Borstelhouderdop TECHNISCHE GEGEVENS Model 5603 57038 5705R 5903 51038 51438 Bladdiameter 165mm | 190mm | 190mm | 235mm | 270mm | 355mm Max, bi90® | 54mm 66 mm 66 mm 85 mm 100mm | 130mm zaagdiepte bij 45° 38 mm 46 mm 46 mm 64 mm 73 mm 90 mm Toerental onbelast (min) | 5000 4 800 4800 4500 3800 2700 Totale lengte 330mm | 356mm | 356mm | 400mm | 442mm | 607mm Netto gewicht 49kg S7kg S.7kg 7.2kg 24kg 14,0 kg Veiligheidsklasse Œi E Eu E Eu E + In verband met ononderbroken research en ontwikke- GE80204 ling behouden wij ons het recht voor bovenstaande AANVULLENDE technische gegevens te wijzigen zonder voorafgaande kennisgeving, + De technische gegevens kunnen van land tot land ver- schillen. + Gewicht volgens de EPTA-procedure 01/2003 Doeleinden van gebruik Het gereedschap is bedoeld voor het rechtzagen in leng- terichting en in dwarsrichting en voor het verstekzagen van hoeken in hout terwijl het gereedschap stevig tegen het werkstuk wordt gehouden. Stroomvoorziening De machine mag alleen worden aangesloten op een stroombron van hetzelide voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geïsoleerd vol- gens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten. GEAoto4 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap Æ\WAARSCHUWING! Lees alle veiligheidswaar- schuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. VEILIGHEIDSVOORSCHRIFTEN Laat u NIET misleiden door een vals gevoel van com- fort en bekendheïd met het gereedschap (na veelvul- dig gebruik) en neem alle veiligheidsvoorschriften van de cirkelzaag altijd strikt in acht. Bij onveilig of verkeerd gebruik van het elektrisch gereedschap, bestaat de kans op ernstig persoonlijk letsel. Gevaar:

1. Houd uw handen uit de buurt van het zaaggebied

en het zaagblad. Houd met uw andere hand de voorhandgreep of de behuizing van het gereed- schap vast. Als u de cirkelzaag met beide handen vasthoudt, kunt u nooit in uw handen zagen. Reik nooit met uw handen onder het werkstuk. De beschermkap kan u niet beschermen onder het werkstuk tegen het zaagblad. Probeer niet afge- zaagd materiaal te verwijderen terwi]| het zaagblad nog draait. LET OP: Het zaagblad draait nog na nadat het gereedschap is uitgeschakeld. Wacht totdat het Zaagblad volledig tot stilstand is gekomen voordat u het afgezaagde material vastpakt Stel de zaagdiepte in overeenkomstig de dikte van het werkstuk. Minder dan een volledige tand- hoogte dient onder het werkstuk uit te komen. Houd het werkstuk waarin wordt gezaagd nooit vast met uw handen of benen. Zorg dat het werk- stuk stabiel is ten opzichte van de ondergrond. Het is belangrijk het werkstuk goed te ondersteunen om de kans te minimaliseren dat uw lichaam eraan blootgesteld wordt, het zaagblad vastioopt of u de controle over het gereedschap verliest. (Fig. 1)

Houd elektrisch gereedschap vast aan het geïso- leerde opperviak van de handgrepen wanneer u werkt op plaatsen waar het zaaggereedschap met verborgen bedrading of zijn elgen snoer in aanraking kan komen. Door contact met onder spanning staande draden, zullen ook de niet-geiso- leerde metalen delen van het elektrsch gereed- schap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen. Gebruik bij het schulpen altijd de breedtegelei- der of de langsgeleider. Hierdoor wordt de nauw- keurigheïd van het zagen vergroot en de kans op vastiopen van het zaagblad verkleint. Gebruik altijd zaagbladen met doorngaten van de juiste afmetingen en vorm (diamand of rond). Zaagbladen die niet goed passen op de bevesti- gingsmiddelen van de cirkelzaag, zullen excentrisch draaien waardoor u de controle over het gereed- schap verliest Gebruik nooït een beschadigde of verkeerde bouten en ringen om het zaagblad mee te beves- tigen. De bouten en ringen voor de bevestiging van het zaagblad zin speciaal ontworpen voor gebruik met uw cirkelzaag voor optimale prestaties en veilig gebruik. Oorzaken van terugslag en wat de gebruiker hieraan kan doen: —Terugslag is een plotselinge reactie op een bekneld, vastgelopen of niet-uitgelind zaagblad, waardoor de oncontroleerbare cirkelzaag omhoog, uit het werkstuk en in de richting van de gebruiker gaat. — Wanneer het zaagblad bekneld raakt of vastioopt doordat de zaagsnede naar beneden toe smaller wordt, vertraagt het zaagblad en komt als reactie de motor snel omhoog in de richting van de gebruiker. — Als het zaagblad gebogen of niet-uitgelind raakt in de zaagsnede, kunnen de tanden aan de achter- rand van het zaagblad zich in het bovenopperviak van het hout vreten, waardoor het zaagblad uit de zaagsnede klimt en omhoog springt in de richting van de gebruiker. Terugslag is het gevolg van misgebruik van de cir- kelzaag en/of onjuiste gebruiksprocedures of - omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hier- onder vermeld: + Houd de cirkelzaag stevig vast met beide han- den en houdt uw armen zodanig dat een terug- slag wordt opgevangen. Plaats uw lichaam zijwaarts versprongen van het zaagblad en niet in een rechte lijn erachter. Door terugslag kan de cirkelzaag achterwaarts springen, maar de kracht van de terugslag kan met de juiste voorzorgsmaat- regelen door de gebruiker worden opgevangen. + Wanneer het zaagblad vastloopt, of wanneer u om een of andere reden het zagen onder- breekt, laat u de aan/uit-schakelaar los en houdt u de cirkelzaag stil in het material tot- dat het zaagblad volledig tot stilstand is geko- men. Probeer nooït het zaagblad uit het werkstuk te halen of de cirkelzaag naar achte- ren te trekken, terwijl het zaagblad nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom het zaagblad is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen. + Wanneer u de cirkelzaag weer inschakelt ter- wijl het zaagblad in het werkstuk zit, plaatst u het zaagblad in het midden van de zaagsnede en controleert u dat de tanden niet in het mate- riaal grijpen. Als het zaagblad is vastgelopen, kan wanneer de cirkelzaag wordt ingeschakeld_het Zaagblad uit het werkstuk lopen of terugslaan. Ondersteun grote platen om de kans te mini- maliseren dat het zaagblad bekneld raakt of terugslaat. Grote platen neigen door te zakken onder hun eigen gewicht. U moet de plat onder- steunen aan beide ziranden, viakbij de zaaglin en viakbij het uiteinde. De kans te minimaliseren dat het zaagblad vast- loopt. Wanneer het noodzakelik is om tijdens het zagen de cirkelzaag tot stilstand te brengen op het werkstuk, moet de cirkelzaag op het grootste deel rusten terwijl het kleinste deel wordt afgezaagd. (Fig. 2 en 3) + Gebruik een bot of beschadigd zaagblad niet meer. Niet-geslepen of verkeerd gezette tanden maken een smalle zaagsnede wat leidt tot grote wrijving, vastlopen en terugslag. Houd het zaag- blad scherp en schoon. Gom of hars dat op het Zaagblad is opgedroogd vertraagt het zaagblad en verhoogt de kans op terugslag. Houd het zaagblad schoon door dit eerst van het gereedschap te demonteren en het vervolgens schoon te maken met een reinigingsmiddel voor gom en hars, heet water of kerosine. Gebruik nooït benzine. + De vergrendelhendels voor het instellen van de zaagbladdiepte en verstelhoek moeten vastzit- ten alvorens te beginnen met zagen. Als de instellingen van het zaagblad zich tijdens het zagen wizigen, kan dit leiden tot vastlopen of terugslag, + Wees extra voorzichtig wanneer u een “blinde"” zaagsnede maakt in een bestaande wand of een andere plaats waarvan u de onderkant van het zaagopperviak niet kunt zen. Wanneer het zaagblad door het material heen breekt, kan het een voorwerp raken waardoor een terugslag optreedt. Bij het maken van een ‘blinde” Zaagsnede opent u de onderste beschermkap met behulp van de terugtrekhendel. + Houd het gereedschap ALTIJD met beide han- den stevig vast. Plaats NOOIT uw hand of vin- gers achter het zaagblad. AlsS een terugslag optreedt, kan het zaagblad gemakkelik achteruit en over uw hand springen waardoor ernstig per- soonlik letsel ontstaat. (Fig. 4)

+ Dwing de cirkelzaag nooit. Als u het zaagblad dwingt, kan dat leiden tot een ongelijkmatige zaagsnede, verminderde nauwkeurigheid en mogelijke terugslag. Duw de cirkelzaag vooruit met een snelheïd waarbij het zaagblad niet ver- traagt. . Controleer voor ieder gebruik of de onderste beschermkap goed sluit. Gebruik de cirkelzaag niet als de onderste beschermkap niet vrij kan bewegen en onmiddellijk sluit. Zet de onderste beschermkap nooit vast in de geopende stand. Als ü de cirkelzaag per ongeluk laat vallen, kan de onderste beschermkap worden verbogen. Til de onderste beschermkap op aan de terugtrekhendel en controler dat deze vrij kan bewegen en niet het zaagblad of enig ander onderdeel raakt, onder alle verstekhoeken en op alle zaagdiepten. U kunt de onderste beschermkap controleren, door deze met de hand te openen, los te laten en te kijken hoe hij sluit. Controleer tevens of de terugtrekhendel de behuizing van het gereedschap niet raakt. Het zaag- blad onbeschermd laten is UITERST GEVAARLIJK en kan leiden tot ernstig persoonlik letsel. . Controleer de werking van de veer van de onder- ste beschermkap. Als de beschermkap en de veer niet goed werken, dienen deze te worden gerepareerd voordat de cirkelzaag wordt gebruikt. De onderste beschermkap kan traag wer- ken als gevolg van beschadigde onderdelen, gom- of hardafzetting, of opeenhoping van vuil. . De onderste beschermkap mag alleen met de hand worden geopend voor het maken van spe- ciale zaagsneden, zoals een “blinde” zaagsnede en “samengestelde” zaagsnede. Til de onderste beschermkap op aan de terugtrekhendel en laat deze los zodra het zaagblad in het materiaal zaagt. Bij alle andere typen zaagsneden, dient de onderste beschermkap automatisch te werken. . Let er altijd op dat de onderste beschermkap het zaagblad bedekt voordat u de cirkelzaag op een werkbak of vloer neerlegt. Een onbeschermd zaagblad dat nog nadraaït, zal de cirkelzaag achter- uit doen lopen waarbij alles op zin weg wordt gezaagd. Denk aan de tijd die het duurt nadat de cir- kelzaag is uitgeschakeld voordat het zaagblad stil- staat. Voordat u het gereedschap neerlegt na het voltooïen van een zaagsnede, controleert u dat de onderste beschermkap gesloten is en het zaagblad volledig tot stilstand is gekomen. .. Gebruik het geschikte spouwmes voor het zaag- blad dat wordt gebruikt. Om het spouwmes goed te laten werken, moet het dikker zijn dan het zaag- bladlichaam, maar dunner zijn dan de breedte van de gezette zaagtanden. . Stel het spouwmes in zoals beschreven in deze gebruiksaanwijzing. Door een onjuiste afstand, positie of uitlining, zal het spouwmes eventuele terugslag niet effectif kunnen voorkomen. . Gebruik het spouwmes altijd, behalve bij het maken van een “blinde” zaagsnede. Het spouw- mes moet worden teruggeplaatst nadat de ‘blinde' zaagsnede is gemaakt. Het spouwmes zit in de weg bij het maken van een “blinde” zaagsnede en kan terugslag veroorzaken.

Voor een goede werking van het spouwmes, moet het in het werkstuk lopen. Het spouwmes is niet effectief in het voorkomen van terugslag tijdens korte zaagsneden. Bedien de zaag niet als het spouwmes verbogen is. Zelfs bij heel licht aanlopen kan de sluitsnelheid van een beschermkap worden verlaagd. Wees extra voorzichtig bij het zagen in nat hout, druk-behandeld timmerhout en hout met knoes- ten. Pas de snelheïd van het zagen aan zodat de cir- kelzaag soepel vooruit blijft gaan zonder dat de snelheïd van het zaagblad lager wordt. Voorkom dat u in spijkers zaag. Inspecteer het hout op spijkers en verwijder deze zonodig voor- dat u begint te zagen. Plaats het bredere deel van de zoo! van de cirkel- zaag op het deel van het werkstuk dat goed is ondersteund, en niet op het deel dat omlaag valt nadat de zaagsnede gemaakt is. Als voorbeeld laat afbeelding 5 zien hoe u het uiteinde van een plank GOED afzaagt, en afbeelding 6 hoe u dit VERKEERD doet. Als het werkstuk kort of smal is, klemt u het vast. PROBEER NOOIT EEN KORT WERKSTUK IN UW HANDEN VAST TE HOUDEN! (Fig. 5 en 6) Probeer nooit te zagen waarbij de cirkelzaag ondersteboven in een bankschroef is geklemd. Dit is uiterst gevaarlijk en kan leiden tot ernstig persoonlijk letsel. (Fig. 7 Sommige materialen bevatten chemische stoffen die giftig kunnen zijn. Neem voorzorgsmaatrege- len tegen het inademen van stof en contact met de huid. Volg de veiligheidsinstructies van de leverancier van het materiaal op. Breng het zaagblad niet tot stilstand door zijde- lings op het zaagblad te drukken. Gebruik altijd zaagbladen die in deze gebruiks- aanwijzing aanbevolen worden. Gebruik geen slijpschijven. raag een stofmasker en gehoorbescherming jdens gebruik van het gereedschap. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: VERKEERD GEBRUIK of het niet naleven van de vei heidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

LET OP: + Controleer altijd of het gereedschap is uitgeschakeld en zin stekker uit het stopcontact is verwijderd alvo- rens de functies op het gereedschap te controleren of afte stellen De zaagdiepte instellen (Fig. 8) LET OP: + Nadat u de zaagdiepte hebt ingesteld, zet u de hendel altijd stevig vast. Zet de hendel op de dieptegeleider los en beweeg de grondplaat op of neer. Zet de zool vast op de gewenste zaagdiepte door de hendel vast te draaien. Voor een schonere, veiligere zaagsnede, stelt u de zaag- diepte zodanig in dat niet meer dan een tandhoogte door het werkstuk heen steekt. Door de zaagdiepte goed in te stellen, verkleint u de kans op een potentieel gevaarlike TERUGSLAG, en daarmee op persoonlik letsel. Vertical verstekzagen (Fig. 9) Voor de model 5603R, 5703R, 5705R, 5903R, 5103R Draai de klemschroeven aan de voor- en achterkant los en kantel het gereedschap in de gewenste hoëk voor ver- ticaal-verstekzagen (0° tm 45°). Draai na het instellen de klemschroeven aan de voor- en achterkant stevig aan. Voor de model 5143R Draai de klemschroef aan de voorkant los en kantel het gereedschap in de gewenste hoek voor verticaal-verstek- zagen (0° tm 60°). Draai na het instellen de klemschroef aan de voorkant stevig aan. Zichtlijn Voor de model 5603R, 5703R, 5705R, 5903R, 5103R (Fig. 10 en 11) Voor recht zagen lijnt u de positie À op de voorkant van de zool uit met de zaaglin. Voor verticaal verstekzagen onder een hoek van 45°, gebruikt u hiervoor positie B. Voor de model 5143R (Fig. 12) Lin uw zichtlin uit met 0°-nok Voor recht zagen, met de 30°-nok voor verticaal verstekzagen onder een hoek van 30°, met de 45°-nok voor verticaal verstekzagen onder een hoek van 45°, of met de 60°-nok voor verticaal ver- stekzagen onder een hoek van 60°. Afstellen van het spouwmes (Fig. 13) Draai met de zeskantsleutel de zeskantbout voor afstel- ling van het spouwmes los, en breng dan de veiligheids- kap omhoog. Beweeg het spouwmes naar omhoog of naar omlaag over de twee uitsteeksels voor afstelling van het spouwmes aangegeven in Fig. 13 om de juiste afstand tussen het spouwmes en het zaagblad te krijgen. LET OP: + Zorg ervoor dat het spouwmes 20 word afgesteld dat: De afstand tussen het spouwmes en de zaagtandrand niet groter is dan 5 mm. De zaagtandrand niet verder dan 5 mm voorbij de onderrand van het spouwmes uit- steekt.

Werking van de aan/uit-schakelaar (Fig. 14) LET OP: + Controleer altid, voordat u de stekker in het stopcon- tact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u de uit-vergren- delknop in en haalt u de aan/uit-schakelaar aan. Laat de aan/uit-schakelaar los om het gereedschap te stoppen. INEENZETTEN LET OP: + Zorg altijd dat het gereedschap is uitgeschakeld en dat zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Verwijderen of installeren van het zaagblad (Fig. 15 en 16) Voor dit gereedschap kunnen de volgende zaagbladen worden gebruikt. Max. | Min. | Zaagblad- Model | diam. | diam. | dikte |22295nede 56038 | 165 mm | 150mm| Smm | 19mm of minder | _ of meer 16mm | 1,9mm 57088 | 190 mm |170mm| mm | 1omm 16mm | 1,9mm 57058 | 190 mm | 170mm| éme, | domm 5903R | 235mm|210mm| 7mm | 2imm ofminder | of meer TEmm | 22mm 51088 | 270 mm |260mm| émm | 22mm 23mm | 27mm 51488 | 355 mm |350mm| femme, | 27mm De dikte van het spouwmes is 1,8 mm voor Modellen 5608R, 5703R en 5705R, 2,0 mm voor Modellen 5903R en 5108R, 2,5 mm voor Model 5143R. LET OP: + Gebruik geen zaagbladen die niet beantwoorden aan de in deze gebruiksaanwijzing vermelde specificaties. + Gebruik geen zaagbladen waarvan het blad dikker, of de snijbreedte (zetting van de tanden) minder is dan de dikte van het spouwmes. LET OP: + Verzeker ü ervan dat het zaagblad zodanig wordt aan- gebracht dat de tanden aan de Voorkant van het gereedschap omhoog wijzen. + Gebruik uitsluitend de Makita-steeksleutel voor het aanbrengen en verwijderen van het zaagblad. + Druk nooit de asvergrendeling in terwijl de zaag draait. Als u het zaagblad wilt verwideren, drukt u eerst de asvergrendeling in zodat het zaagblad niet meer kan draaien, en gebruikt u vervolgens de steeksleutel om de zeskantbout linksom los te draaien. Verwijder tenslotte de zeskantbout, de buitenflens en het zaagblad.

Om het zaagblad aan te brengen, volgt u de procedure in omgekeerde volgorde. ZORG ERVOOR DAT U DE ZES- KANTBOUT RECHTSOM STEVIG VASTDRAAIT. Vergeet niet tijdens het verwisselen van het zaagblad ook de bovenste en onderste beschermkappen te ontdoen van opgehoopt zaagsel. Ondanks dergelik onderhoud biift het noodzakelijk de werking van de onderste beschermkap voor ieder gebruik te controleren. Een stofzuiger aansluiten (Fig. 17) Om de zaagomgeving schoon te houden, kunt u een Makita-stotzuiger op dit gereedschap aansluiten. Mon- teer de aansluitmond met behulp van de schroeven op het gereedschap. Sluit vervolgens de stofzuigersiang aan op de aansluitmond, zoals aangegeven in de afbeel- ding. Bediening (Fig. 18) LET OP: + Duw het gereedschap voorzichtig in een rechte lin naar voren. Als ü het gereedschap dwing of verdraait, zal de motor oververhit raken en het gereedschap gevaarlik terugslaan waardoor ernstig letsel kan wor- den veroorzaakt Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorhandgreep als een achter- handgreep. Gebruik beide om het gereedschap 20 goed mogelik vast te houden. Als u de cirkelzaag met beide handen vasthoudt, kunt u nooit in uw handen zagen. Plaats eerst de zool op het werkstuk dat u wilt zagen, zonder dat het zaagblad het werkstuk raakt. Schakel ver- volgens het gereedschap in en wacht totdat het zaagblad op volle snelheid draait. Duw het gereedschap nu gewoon naar voren over het opperviak van het werkstuk, houd het daarbi viak, en duw geljkmatig totdat het zagen klaar is. Zorg voor een schone zaagsnede door een rechte zaag- lin en een constante voortgaande snelheid. Als de zaagsnede niet verloopt volgens de voorgenomen zaag- lin, mag u niet proberen het gereedschap iets te draaien of te dwingen terug te keren naar de zaaglin. Als u dit doet, kan het zaagblad vastlopen en een gevaarljke terugslag optreden met mogelik ernstig persoonlijk letsel tot gevolg. Laat de aan/uit-schakelaar los, wacht tot het zaagblad tot stilstand is gekomen en trek vervolgens het gereedschap terug. Lin het gereedschap opnieuw uit met een nieuwe zaaglin en begin weer te zagen. Pro- beer te vermiden dat door de positie van het gereed- schap de gebruiker wordt blootgesteld aan zaagsel en spaanders die door het gereedschap worden uitgewor- pen. Gebruik oogbescherming om venwonding te Voorko- men. LET OP: + Het spouwmes moet altid worden gebruikt, behalve voor invalzaagwerk. Breedtegeleider (liniaal) (Fig. 19) Met de handige breedtegeleider kunt u extra nauwkeurig recht zagen. Schuif gewoon de breedtegeleider strak tegen de zikant van het werkstuk en zet deze op zijn plaats vast met behulp van de schroef op de voorkant van de zoo! van het gereedschap. Op deze manier is het tevens mogelik een zaagbeweging te herhalen met iden- tieke breedte. ONDERHOUD LET OP: + Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud. Vervangen van koolborstels (Fig. 20 en 21) Verwider en controleer regelmatig de koolborstels. Ver- vang de koolborstels wanneer ze tot aan de limietmarke- ing versleten zijn. Houd de koolborstels schoon, zodat 2e gemakkelik in de houders glijden. Beide koolborstels dienen geliktijdig te worden vervangen. Gebruik uitslui- tend geliksoortige koolborstels. Gebruik een schroevendraaier om de kappen van de koolborstelhouders te verwilderen. Haal de versleten koolborstels eruit, schuif de nieuwe erin, en zet daarna de kappen weer goed vast. Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecen- trum, en dat uitsluitend met gebruik van Makita vervan- gingsonderdelen. ACCESSOIRES LET OP: + Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlike verwonding opleveren. Gebruik de acces- soires of hulpstukken uitsluitend voor het gespecif- ceerde doel. Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtstbijzinde Makita service- centrum. + Zaagbladen + Breedtegeleider (liniaal) + Inbussleutel + Aansluitmond

ENGioz2 Alleen voor Europese landen Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld volgens EN60745: Voor de model 5603R Geluidsdrukniveau (L,4): 93 dB (A) Geluidsenergie-niveau (La): 104 dB (A) Onnauwkeurigheid (K): 3 dB (A) Voor de model 5703R Geluidsdrukniveau (L,4): 93 dB (A) Geluidsenergie-niveau (Lwa): 104 dB (A) Onnauwkeurigheid (K): 3 dB (A) Voor de model 5705R Geluidsdrukniveau (L,4): 94 dB (A) Geluidsenergie-niveau (Lwa): 105 dB (A) Onnauwkeurigheid (K): 3 dB (A) Voor de model 5903R Geluidsdrukniveau (Lba): 95 dB (A) Geluidsenergie-niveau (La): 106 dB (A) Onnauwkeurigheid (K): 3 dB (A) Voor de model 5103R Geluidsdrukniveau (L,4): 97 dB (A) Geluidsenergie-niveau (La): 108 dB (A) Onnauwkeurigheid (K): 3 dB (A) Voor de model 5143R Geluidsdrukniveau (L,4): 94 dB (A) Geluidsenergie-niveau (Lwa): 105 dB (A) Onnauwkeurigheid (K): 3 dB (A) Draag oorbeschermers. Trilling De totaalwaarde van de trilingen (triaxiale vectorsom) vastgesteld volgens EN60745: Voor de model 5603R Bedrijfsfunctie: spaanplaat zagen Trillingsemissie (a): 2,5 m/s? of lager Onnauwkeurigheid (K): 1,5 m/s? Voor de model 5703R Bedrijfsfunctie: spaanplaat zagen Trillingsemissie (a): 3,5 m/s? Onnauwkeurigheid (K): 1,5 m/s? Voor de model 5705R Bedrijfsfunctie: spaanplaat zagen Trillingsemissie (a): 2,5 m/s? of lager Onnauwkeurigheid (K): 1,5 m/s? Voor de model 5903R Bedrijfsfunctie: spaanplaat zagen Trillingsemissie (a): 3,0 m/s? Onnauvkeurigheid (K): 1,5 m/s? Voor de model 5103R Bedrijfsfunctie: spaanplaat zagen Trillingsemissie (a): 2,5 m/s? of lager Onnauwkeurigheid (K): 1,5 m/s? Voor de model 5143R Bedrijfsfunctie: spaanplaat zagen Trillingsemissie (a): 2,5 m/s? of lager Onnauwkeurigheid (K): 1,5 m/s? ENGat42 ENG2134 ENGat42 ENG2134 ENGat42 ENGat42

ENGoo4 + De opgegeven trilingsemissiewaarde is gemeten vol- gens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergeliken met andere gereed- schappen. + De opgegeven trilingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstell- ing. WAARSCHUWING: + De trillingsemissie tjdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankeljk van de manier waarop het gereedschap wordt gebruikt. + Zorg ervoor dat veiligheidsmaatregelen worden getrot- fen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktikom- Standigheden (rekening houdend met alle fasen van de bedrijiscyclus, zoals de tijdsduur gedurende welke het gereedschap is uigeschakeld en stationair draait, naast de ingeschakelde tijdsduur). ENHiot.12 EU-Verklaring van Conformiteit Wii, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita-machine(s): Aanduïding van de machine: Cirkelzaagmachine Modelnr./Type: 5603R, 5703R, 5705R, 5903R, 5103R, 5143R in serie zin geproduceerd en Voldoen aan de volgende Europese richtlijnen: 98/37/EC tot en met 28 december 2009 en daarna aan 2006/42/EC vanaf 29 december 2009 En zijn dgefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Engeland 30 januari 2009
