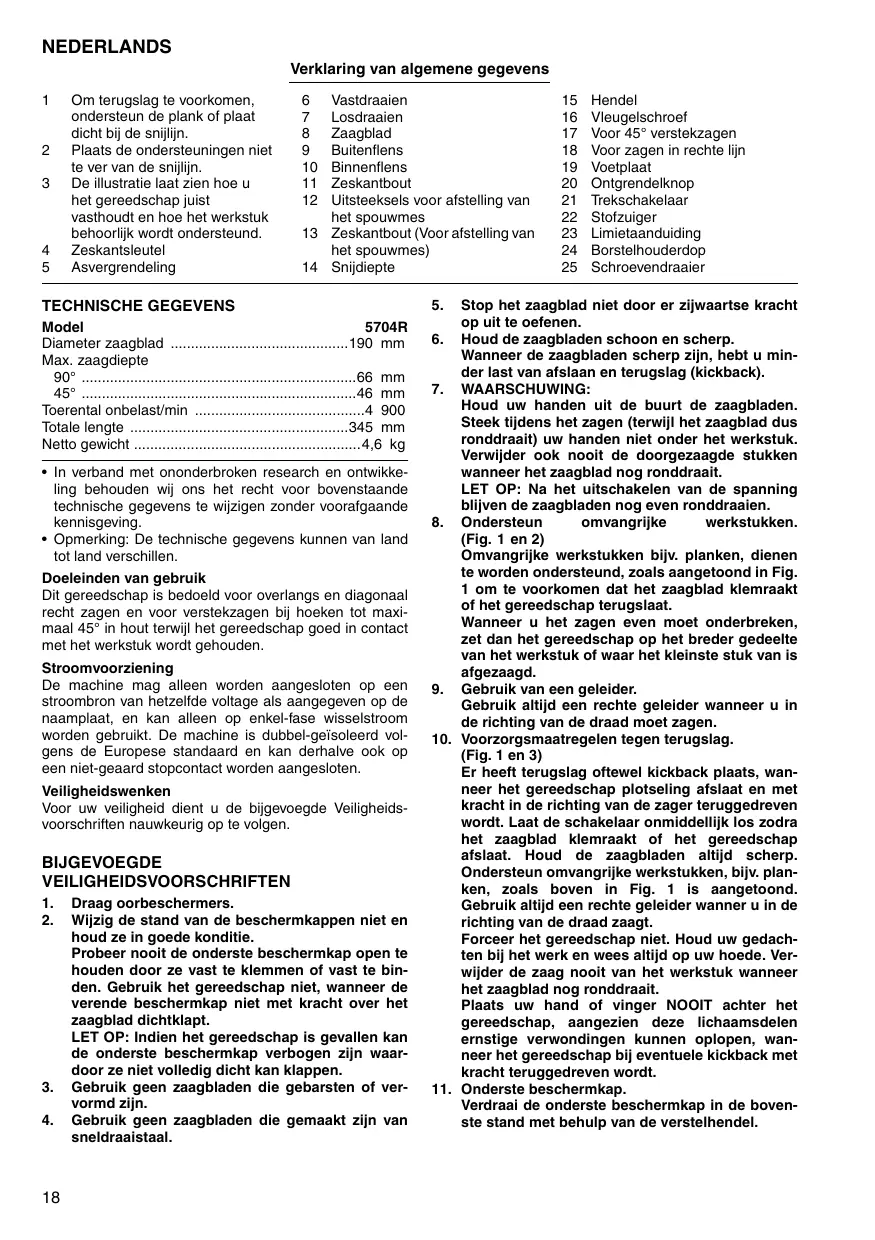

GEBRUIKSAANWIJZING 5704 RK MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Símbolos

		Verklaring van algemene gevevens
1	Om terugslag te voorkomen, ondersteun de plank of plaat zich bij de snijlijn.	6	Vastdraaien	15 Hendel
		7	Losdraaien	16 Vleugelschroef
		8	Zaagblad	17 Voor 45° verstekzagen
2	Plaats de ondersteuningen nicht te ver van de snijlijn.	9	Buitenflens	18 Voor zagen in rechte lijn
		10	Binnenflens	19 Voetplaat
3	De illustratie LAST zien hoe u het geredagschap juist vasthoudt en hoe het werkstuk behoorlijk worden ondersteund.	11	Zeskantbout	20 Ontgrendelknop
		12	Uitsteeksels voor afstellung van het spouwmes	21 Trekschakelaar
				22 Stofzuiger
		13	Zeskantbout (Voor afstellung van het spouwmes)	23 Limietaanduiding
4	Zeskantsleutel	14	Snijdiepte	24 Borstelhouserdop
5	Asvergrendeling			25 Schroevendraaier

TECHNISCHE GEGEVENS

Model	5704R
Diameter zaagblad	190 mm
Max. zaagdiepte
90°	66 mm
45°	46 mm
Toerental onbelast/min	4 900
Totale lenghte	345 mm
Netto gewicht	4,6 kg

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijdigen zonder voorafgaande kennisgeving.
  Opmerking: De technische gegevens kuren van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor overlangs en diagonalrecht zagen en voorverstekzagen bij hoeken tot maximaal 45^ in hout terwijl het gereedschap goed in contact met het werkstkud worden gezogen.

Stroomvoorziening

De machine mag alleen worden aangesloten op een strooombron van hetzelfde voltage als aangegeven op de naamplatz, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geisoleerd volgens de Europese standarden en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

BIJGEVOEGDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draag oorbeschemers.
2. Wijzig de stand van de beschemmkappen nicht en houd ze in goede konditie. Probeer nooit de onderste beschemmkap open te houden door ze vast te klemmen of vast te binden. Gebruik het gereedschap Niet, wonneer de verende beschemmkap Niet met kracht over het zaagblad dichtklap. LET OP: Indien het gereedschap is gevallen kan de onderste beschemmkap verbogen� waardoorze Niet volledig dicht kan klappen.
3. Gebruik geen zaagbladen die gebarsten of verrormd zich.

4. Gebruik geen zaagbladen die gemaakt zijn van sneldraiaastaal.

5. Stop het zaagblad Niet door er zichwaartse kracht op uit te oefenen.

6. Houd de zaagbladen schoon en scherp.
   Wanner de zaagbladen scherp�, hebt u minder last van afslaan en terugslag (kickback).

7. WAARSCHUWING:

Houd uw handen uit de buurt de zaagbladen. Steekijdens het zagen (terwijl het zaagblad dus ronddraait) uw handen Niet onder het werkstuk. Verwijder ook nooit de doorgezaagde stukken wonneer het zaagblad nog ronddraait. LET OP: Na het uitschakenen van de spanning blijven de zaagbladen nog even rondraaien.

1. Ondersteun omvangrijke werkstukken. (Fig. 1 en 2) Omvangrijke werkstukken bijv. planken, dienen worden ondersteund, zoals aangetoond in Fig. 1 om te voorkomen dat het zaagblad klemraakt of het gereedschap terugslaat. Wanner u het zagen even moet onderbreken, zet dan het gereedschap op het breder gedeelte van het werkstuk of waar hetkleinste stuk van is afgezaagd.

9. Gebruik van een geleider.

Gebruik alkijd een rechte geleider wonneer u in de richting van de draad moet zagen.

10. Voorzorgsmaatregelen gegen terugslag. (Fig. 1 en 3)

Er heeft terugslag oftewel kickback plaats, wanner het gereedschap plotseling afslaat en met kracht in de richting van de zager teruggedreven wordt. Laat de schakelaar onmiddelijk los zodra het zaagblad klemraakt of het gereedschap afslaat. Houd de zaagbladen altijd scherp. Ondersteun omvangrijke werkstukken, bijv. planken, zoals boven in Fig. 1 is aangetoond. Gebruik altiijd een rechte geleider wanner u in de richting van de draad zaagt. Forceer het gereedschap Niet. Houd uw gedachten bij het werk en wees altiijd op uw hoede. Verwijder de zaag nooit van het werkstuk wanner het zaagblad nog rondraait. Plaats uw hand of vinger NOOIT awhile het gereedschap, aangezieien deze lichaamsdelen ernstige verwondingen kuren oplopen, wanner het gereedschap bij eventuele kickback met kracht teruggedreven wordt.
11. Onderste beschemkap. Verdraai de onderste beschemkap in de bovenste stand met behulp van de verstelhendel.

1. Bijstellingen.

Kontroleer alvorens te zagen of de zaagdiepte en eventuele de aftschuiningshoek juist+zijn ingesteld.

1. Installee op het gereedschapuitsluitend de juiste zaagbladen.

Installer nooit zaagbladen met asgaten van onjuiste diameters. Installer ook nooit defekte zaagbladen en zorg dat u altijd de juiste vulringen of boute gen.bruikt.

1. Zorg dat tijdens het zagen het zaagblad Niet in contactk met met spijkers.

Kontroleer dus alvorens te zagen of alle spij-kersuit het werkstuk zich verwijderd.

1. Zorg dat het netsnoer algtd uit de buurt van de zaagbladen of de snijilijn blijft en zorg er ook voor dat het nooit de daagbladen gegrepen wordt of in de snede klemraakt. Houdijdens het zagen uw beiden handen op de handvaten, zorg voor behoorlijke ondersteuning van het werkstuk, en zorg ook dat het netsnoer geen gevaar loopt te worden doorgenzaagd of klem te raken.

WAARSCHUWING:

Het is uitermate belangrijk dat u het werkstuk alslied behoorlijk ondersteunt en het gereedschap met beiden handen stevig vasthoudt teneinde te voorkomen dat u de kontrôle over het gereedschap verliest en hierdoor ernstige verwongingen oploopt. Fig. 4 latent zien hoe de ondersteuning dient te worden aangebracht en hoe u het gereedschap juist vasthoudt.

1. Plaats het bredere gedeelte van de voetplaat op het gedeelte van het werkstuk dat behoorlijk ondersteund worden en nicht op het gedeelte dat bij doorzagen af zar vallen. Bij wijze van voorbeeld, maar Fig. 5 de JUISTE manier zien voor het afzagen van een stuk van een plank en Fig. 6 de VERKEERDE manier. Indien het werkstuk te kort of te smal is, klem het dan vast. PROBEER NOOIT SMALLE WERKSTUKKEN MET UW HAND VAST TE HOUDEN! (Fig. 6)
2. Probeer nooit te zagen met het gereedschap ondersteboven vastgeklemd op een bank-schroef. Dit is buitengewoon gevaarlijk en kan gemakkelijk leiden tot zeer zware verwondingen. (Fig. 7)
3. Alvorens na het beeindigen van het zagen het gereedschap neer te leggen dient u te kontroleren de verende beschermkap zichgeklapt is en het zaagblad tot stilstand is gekomen.
4. Volg de specificaties van de fabrikant op.
   Zorg ervoor dat de diameter,.dkte en andere specificaties van het zaagblad geschikt maar voor het gereedschap.
   Zorg ervoor dat het zaagblad geschikt is voor de draaisnelheid van de as van het gereedschap.
5. Gebruik geen schuurschijf.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Verwijderen of installeren van het zaagblad

Voor dit gereedschap konnen de volgende zaagbladen worden gebrukt.

Max. diam.	Min. diam.	Diam. asgat	Zaag-bladdikte	Zaagsne de
190 mm	170 mm	20 mm of 30 mm	minder dan 1,7 mm	meer dan 1,9 mm

De dikte van het spouwmes is 1,8 mm.

LET OP:

• Gebruik geen zaagbladen die nicht beantwoorden aan de in deze gebruiksaanwijzing vermelde specificaties.
• Gebruik geen zaagbladen waarvan het blad dikker, of de snijbreedte (zetting van de tanden) minder is dan de dikte van het spouwmes.

Om het zaagblad te verwijderen, drukt u eerst de asver-grendeling in zodat de as Niet更是 kan draaien. Draai dan de zeskantbout los met de zeskantsteulet. (Fig. 8)

Verwijder verrolgens de buitenflens, zet de veiligheidskap in de hoogste stand, en verwijder het zaagblad. (Fig. 9)

Om het zaagblad te installereren, volgt u de procedure voor het verwijderen in omgekeerde volgorde. Monteer acheftereenvolgens de binnenflens, het zaagblad, de buitenflens, en de zeskantbout. Draai de zeskantbout stevig vast terwijl u de asvergrendeling volledig ingedrukt houdt. (Fig. 10)

LET OP:

• Kontroleer of de tanden van het zaagblad maar voren zichen gericht in bezelfde richting als de zaagrotatie (de pijp op het zaagblad dient in bezelfde richting te wijzen als de pijp op het gereedschap).
• De binnenflens heeft een diameter van 30mm aan de每一èjde, en een diameter van 20mm aan de andereèjde. De zijde met de diameter van 20mm is gemarkeerd met "20". Gebruik de zijde die geschikt is voor de asgatdiameter van het zaagblad dat u wilt gebruiken. Als u het zaagblad op de verkeerde zijde monteert, kan er gevaarlijke trilling worden veroorzaakt.
• Gebruik voor het verwijderen of installereren van het zaagblad uitsluitend de zeskantsleutel van Makita.

Afstellen van het spouwmes (Fig. 11)

Draai met de zeskantsleutel de zeskantbout voor afsteling van het spouwmes los, en breng verrolgens de veiligheidskap omhoog. Beweeg het spouwmesaar omhoog of maar omlaag over de twee uitsteeksels voor afsteling van het spouwmes aangegeven in Fig. 11 om de juiste afstandussen het spouwmes en het zaagblad te krijgen.

LET OP:

Zorg ervoor dat het spouwmes zo worden afgesteld dat: De afstand:tussen het spouwmes en de zaagtandrand Niet groter is dan 5 mm.De zaagtandrand Niet verder dan 5mm voor bij de onderrand van het spouwmesuitsteekt.

Instellen van de zaagdiepte (Fig. 12)

Draai de hendel op de dieptegeleider los en beweeg de voetplaat maar boven ofaar beneden. Zet de voetplaat bij de gewenste zaagdiepte vast door de hendel vast te draaien.

LET OP:

• Gebruik een geringe zaagdiepte voor het zagen van dunne werkstukken, om schoner en veiliger te kunnen zagen.
• Draai de hendel na het instellen van de zaagdiepte altijd stevig vast.

Afstellen van de hoek voor verstkzagen (Fig. 13)

Draai de vleugelschroeven vooraan en achteraan los en het het gereedschap aan de gewenste hoek voor verstekzagen (0 - 45^) . Na afstellung dient u de vleugelschroeven vooraan en achteraan goed vast te draieren.

Richten (Fig. 14)

Voor zagen in een rechte lijn, dient u de rechter inkeping op de voorkant van de voetplaat op eén lijn te brengen met de zaaglijn op het werkstuk.

Voor 45^ verstkzagen, brengt u de linker inkening op een lijn met de zaaglijn.

Werking van de trekschakelaar (Fig. 15)

Om te voorkomen dat de trekschakelaar per toeval worden ingedrukt, is het gereedschap voorzien van een ontgrendeelnkop.

Om het gereedschap te starten, drukt u eerst de ontgrendelknop in en dan de trekschakelaar. Laat de trekschakelaar los om het gereedschap te stoppen.

LET OP:

Alvorens het netsnoer op het stopkontakt aan te sluiten, dient u allijt de kontroleren of de trek-schakelaar behoorlijk werkst en bij loslaten onmiddelijk maar de "OFF" positie terugkeert.

Bediening (Fig. 16)

Houd het gereedschap stevig vast. Zet de voetplaat van het gereedschap op het werkstuk zonder dat het zaagblad contact maakt met het werkstuk. Schakel dan het gereedschap in en wacht tot het zaagblad op volte toeren draait. Beweeg daarna het gereedschap gewoon waar voren over het werkstukoppervlak,ervoordtendat de voetplaat vlak op het werkstukoppervlak blijft. Beweeg het gereedschap gelijkmatig aan voren tot het werkstuk volledig is doorgezaagd. Om schone smeden te krijgen, moet u in een rechte lijn zagen en het gereedschap met gulijkmatige snelheid voortbewegen.

LET OP:

• Het spouwmes要去 alsd worden gebruikt, behalve voor invalidzaagwerk.
• Stop het zaagblad Niet door zijdelingse druk erop UIT te oefenen.

Geleider (Fig. 17)

Deze handige geleider maakt het möglichnesteer precieesrecht stukken te verkrijgen. Het installereren is heb eenvoudig.U zet de geleider gegen derijkant van het werkstuk en maak hem cervolgens op het gereedschap vast met behulp van de bout aan de voort Kant van de voetplaat.U kunt met de geleider achtereenvolgens stukken afzagen van gelijke bredte.

Verbindingsstuk (Fig. 18 en 19)

(voor het aansluien van een stofzuiger)

Om schoon te werkken,(Intu u een stofzuiger op uw machine aansluiten. Monteer het koppelstuk op de machine met behulp van de schroef, en sluit dan de slang van een stofzuiger erop aan.

ONDERHOUD

LET OP:

Zorg er altiijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan de machine uit te voeren.

Vervangen van koolborstels (Fig. 20 en 21)

Vervang de borstels wanneer ze tot aan de aangegeven limiet zich en afgesleten. Beide koolborstelten dienen tegelijk-kertijd te worden verrangen.

Opdat het gereedschap veilig en betrouwbaar blijft, dieien alle reparations, onderhoud of afstellening te worden uitgevoerd bij een erkend Makita service centrum.

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschren. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreiben manier te worden geleuikt.

E ACCESORIOS

PRECAUCION:

Wij verklaren hierbij uitsluitend op eigengerantwoordelijkheid dat dit produkt voldoet aan de volgende normen of genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 98dB (A)

geluidsenergie-niveau: 111 dB (A)

Draag oorbeschemers.

De typically gewogen effectieve versnellingswaarde is nicht mehr dan 2,5m / s^2
