BRUKSANVISNING SC120DRA MAKITA

Det foljande visar de symboler som anvands for den har maskinen. Se noga till att du forstar deras innebord innan maskinen anvands.

Symbolene

Gevindstangsklipning

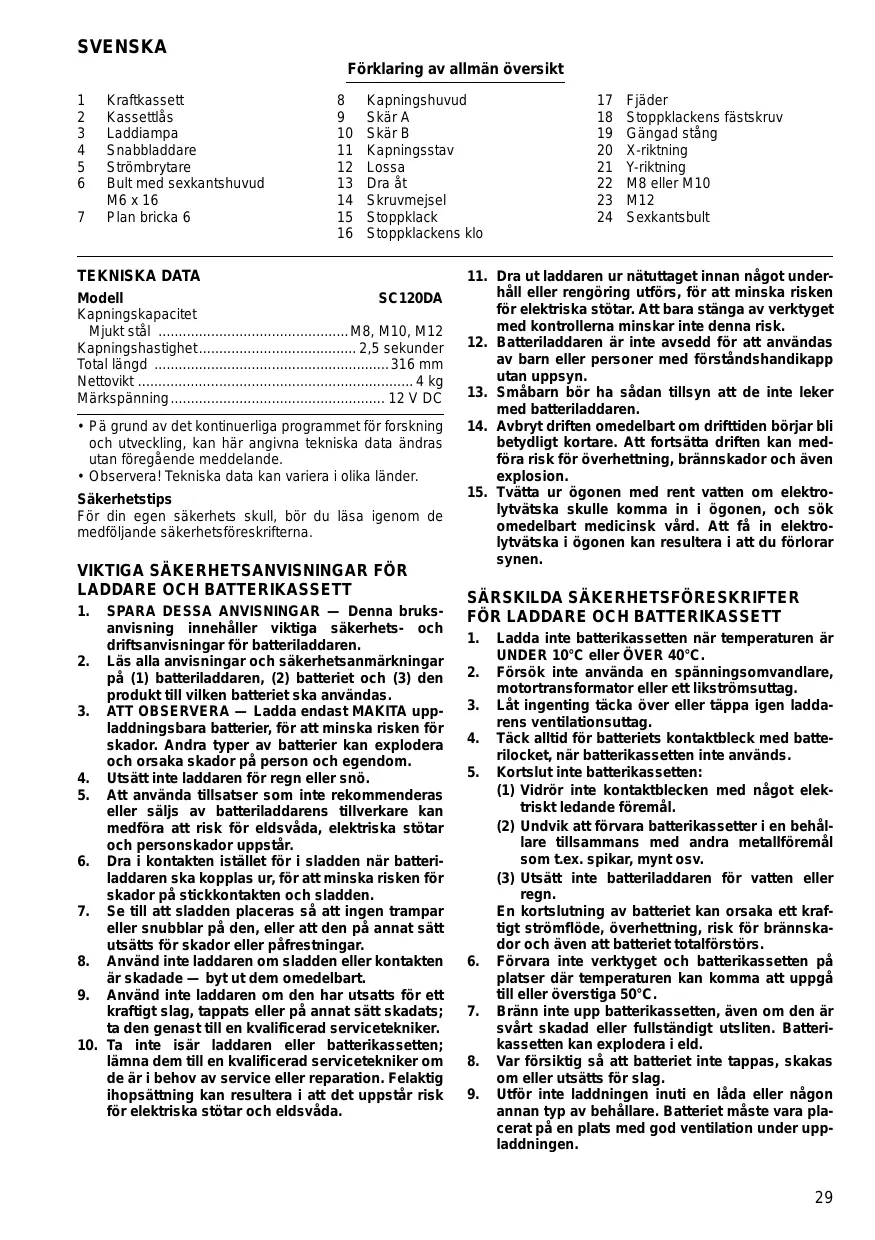

Förklaring av allmän översikt

1 Kraftkassett
2 Kassetlås
3 Laddiampa
4 Snabbladdare
5 Strömbrytare
6 Bult med sexkantshuvud
M6 x 16
7 Plan bricka 6

8 Kapningshuvud
9 Skar A
10 Skar B
11 Kapningsstav
12 Lossa
13 Dra at
14 Skruvmejsel
15 Stoppblack
16 Stoppklackens klo

17 Fjader
18 Stoppblackens fästskruv
19 Gangad stang
20 X-rikting
21 Y-riktning
22 M8 ellr M10
23 M12
24 Sexkantsbult

TEKNISKA DATA

Modell

SC120DA

Kapningskapacitet

Mjukt stål M8,M10,M12

Kapningshestighet 2,5 sekunder

Total langd 316 mm

Nettovikt 4 kg

Märkspanning 12 V DC

• Pä grund av det kontinueregiga programmet für forskning och utveckling, kan har angivna teknska data ändrasutan föregående meddelande.
• Observera! Tekniska data kan variera i olikaalander.

Sakerhetstips

For din egen sakerhets skull, bör du lasaigenom de medfoljande sakerhetsforeskrifterna.

VIKTIGA SAKERHETSANVISNINGAR FOR LADDARE OCH BATTERIKASSETT

1. SPARA DESSA ANVISNINGAR—Denna bruksanvising innehaller viktiga sakerhets- och driftsvanisngor for batteriladdaren.
2. Läs alla anvisningar och sakerhetsanmärkningar på (1) batteriladdaren, (2) batteriet och (3) den produit till vilken batteriet skä användas.
3. ATT OBSERVERA — Ladda endast MAKITA uppladdningsbara batterier, for att minska risken for skador. Andra typer av batterier kan explodera och orsaka skador på person och egendom.
4. Utsatt inte laddaren for regn aller sno.
5. Att安娜 tillsatser som inte rekommenderas erer saljs av batteriladdarens tillverkare kan medfora attratt for elsvada,elektriska stotar och personskador uppstár.
6. Dra i kontakten istället for i sladden nar batteri-laddaren sca koplas ur, for att minska risken for skador pa stickkontakten och sladden.
7. Se till att sladden placeras sa att ingen trampar eller snubbar pa den, ell er att den pa annat satt utsats for skador eller pafrestninger.
8. Använd inte laddaren om sladden eller kontaktenär skadade — byt ut dem omedelbart.
9. Anvand inte laddaren on den har utsats forett kraftigt slag, tappats erper pa annat satt skadats; ta den genast tillen kvalificerad servicetekniker.

10. Ta inte isär laddaren eller batterikassenet; lamna dem till en kvalificerad servicetekniker om de ar i behov av service aller reparation. Felaktig ihopsättning kan resultera i att det uppstår risk for elektriska stötar och elsväda.

11. Dra ut laddaren ur nättaget innan nagot underhall erller rengöring utfors, for att minska risiken fer elektriska stöter. Att bara stänga av verktyget med kontrollerna minskar inte denna risk.

12. Batteriladdaren ar inte avsedd for att anvandas av barn eller personer med forstandshandikapp utan uppsyn.
13. Smabarn bör ha sādan tillsyn att de inte leker med batteriladdaren.
14. Avbryt driften omedelbart om drifttiden böjar bli betydligt kortare. Att fortsatta driften kan medfora risk for Überhettning, brännskador och även explosion.
15. Tvatta ur ögonen med rent vatten om elektrólytvätska skulle komma in i ögonen, och sök omedelbart medicinsk vind. Att fä in elektrólytvätska i ögonen kan resultera i att du föllorar synen.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER FÜR LADDARE OCH BATTERIKASSETT

1. Ladda inte batterikassetten när temperaturen ar UNDER 10^ aller 40^
2. Forsök inte använda en spanningsomvandlare, motortransformator eller ett likströmsuttag.
3. Lat ingenting täcka over eller täppa ingen laddarens ventilationsuttag.
4. Täck alltid für batteriets kontaktbleck med batterilocket, nar batterikassetten inte används.
5. Kortslut inte batterikassetten:

(1) Vidör inte kontaktblecken med nagot elektriskt lendande foremål.
(2) Undvik att forvara batterikassetter i en behällare tillsammans med andere metallföremål som t.ex. spikar, mynt osv.
(3) Utsät inte batteriladdaren für vatten aller regn.

En kortslutting av batteriet kan orsaka ett kraftigt stromflöde, overhettning, risk for brännskador och乙肝 att batteriet totalforstör.

1. Forvara inte verktyget och batterikasseten pa platser dar temperaturen kan komma att uppgä till erer overstiga 50^
2. Bränn inte upp batterikasseten, även om den är svart skadad埃尔 fullständigt utslitten. Batterikasseten kan exploder a ield.
3. Var forsiktig sa att batteriet inte tappas, skakas om uller utsats for slag.
4. Utför inte laddningen inuti en lada eller nágon annan typ av behällare. Batteriet mastevara placerat på en plats med god ventilation under uppladdningen.

TILLAGGSANVISNINGAR FÜR MASKINEN

1. Ersatt omedelbart skär som ar deformerade, skadade eller spräckta. Deformerade, skadade ellspräckta skär kan orsaka maskinfel som kanresultera i allvarliga skador.
2. Var forsiktig da verktyget anvands pa platser högt upp. Avkapade delar kan oväntat falla ned och orsaka allvarliga skador.
3. Hall händerna borta frän skären och området runt dem.

BRUKSANVISNING

Montering och demontering av kraftkassetten (Fig. 1)

Drag ut kassetlaset for att demontera kraftkassetten och dra ut den ur maskinen.

Montera raftkassetten genom att fora dess tunga mot skaran i motorhuset och sedan skjuta den pa plats. Tryck kassetlaset I laghe.

SPARA DESSA ANVISNINGAR.

Laddning (Fig.2)

Anslut snabbladdaren tillett vagguttag. Laddlampan blinkar med gront lus. Skjut in kraftkassetten i snabbladdaren sa att plus- och minuskontakterna passar mot respektive markeringar pa snabbladdaren. Laddlampan skiftar farg fran gront till rott och laddningen paborjas. Laddlampan lyser med konstant skeen under laddningen. Kraftkasseten ar fulladdar nara laddiampan skiftar farg fran rott till gront och en signal hors i cirka 5 sekunder. Koppla ur laddaren fran vagguttaget.

(Anmärkning: Se i tabellen nedan für laddningstider.)

Kraftkassett	Snabbladdare
	DC1439	DC1414
1202 eller 1202A	Cirka 14 min.	Cirka 45 min.
1201 eller 1201A	Cirka 12 min.	Cirka 40 min.
1200 eller 1200A	Cirka 9 min.	Cirka 30 min.

FÖRSIKTIGHET:

• Om kraftkassen er ny erler inte har anvants pa lange kan det handa att den inte tar emot full laddning. Du kan ladda kraftkassen fullt after att ha laddat ur den fullstandigt ett par ganger.
• Om kraftkasseten ar varm kan det Handa att laddiampan blinkar med rott ske. Lat i sa fall kraftkasseten svalna innan laddningen paborjas.
• Om laddlampan blinkar med omväxlande rött och grönt sken och en ton "pip, pip, pip ...." hörfs foreligger ett problem och laddning ne ate utforas. Kontaktblecken på laddaren er kraftkasseten ar igensatta av smuts aller damm, eller sa ar kraftkasseten utsitlen er skadad.
  Lát laddaren svalna i 15 minuter mellan laddningarna om två kraftkassetter ska laddas i följd.

TILL- och FRÁN koppling (Fig.3)

FÖRSIKTIGHET:

Kontrolera alltid att strombrytaren fungerar normal och ategar til laget "FRAN" när den släpps innan kraftkassetten sats i maskinen.

Tryck på strömbrytaren für att starta. Slapp strömbrytaire nren for att stanna.

Steglós hastighetsreglering (Fig. 3)

Maskinens varvatal kan varieras fraen 0 till högsta hastighet, beroende på hur mycket strombrytaren trycks in. Ju mer den trycks in dato högre blir maskinens varvatal.

Byte av skaren (Fig.4)

Viktigt:

Se alltid till att maskinen ar avstangd och kraftkassetten urtagen innan skaren byts.

Maskinen levereras med M8-skär fabriksmonterade. Vid kapning av M10 erer M12 gängade stänger mäste M8skären bytas ut mot m10- erler M12-skär, vilka finns tillgangliga som extra tillbehör. Det finns tvä typ er av skär for varje storlek; typ A skä monteras pa kapningshuvudet och typ B pa kapningsstaven. Kontrolera typen (exempel: M8A eller M8B) ingraverad pa sidan av skäret, och installerata dem i korrett Lage.

Byt skaren genom att forst ta bort sexkantsbultarna som haller fast skaren.

Byte av stoppklacken (Fig. 5 och 6)

Viktigt:

Se alltid till att maskinen ar avstangd och kraftkassetten urtagen innan stoppklacken byts.

Maskinen levereras med stopkacken for M8- och M10-blad fabriksmonerad. Vid kapning av M12 gängade stänger mäste stopkacken for M8- och M10-blad bytas ut mot stopkacken for M12-blad, vilken medfoljer som standardutrusting.

Byt stopkblack genom att Först ta bort bulten som häller fast stoppknacken. Montera stopkknacken pa maskinen med klon riktad framät eller uppat.

Användning/Kapning av gängad stång

1. Placera stopkacken i lage med dess klo riktad framat sa som visas i fig. 7 for att satta fast den gängade stangen. Vid kapning av M8 erer M10 gängade stanger fors maskinens huvud mot den gängade stangen antingen i riktning X sa som visas i fig. 7-1 ell er i riktning V sa som visas i fig. 7-2. Vid kapning av M12 gängade stanger fors maskinens huvud i rktning Y.

2. Satt fast den gangade stangen sa att dess gangor ansätter blad A.

FÖRSIKTIGHET:

Satt alltid fast den gängade stangen korrekt sā som visas i fig. 8, och alrdig sā som visas i fig. 9. Det kan resultera i svār skador.

1. After att den gängade stangen har sats fast maste stopkacken placeras i lage sa som visas i fig. 10 for att sakra den gängade stangen vinkelratt mot skären.

FÖRSIKTIGHET:

Satt alltid fast den gangade stangen sa att den tacker hela vidden av skar B sa som visas i fig. 11-1. Om man forsoker kappa den gangade stangen fast-satt som i fig. 11-2 kan gangningen pa den gangade stangen forstoras.

1. Tryck på strömbrytaren. Kapningsstaven rör sig framåt for att kapa den gangade stangen utan att krossa gängningen på den gangade stangen: Hall in strömbrytaren tills den gangade stangen är kapad raktigenom.
2. Slapp strombrytaren. Kapningsstaven atergar automatiskt till utgangslaget.

OBSERVERA:

• Kapningsstaven ätergär inte till utgangslaget forrän den rort sig sä langt den kan, även om du släpper strombrytaren.

• Kapningsstaven roir sig inte framat igen forrän den fullstandigt atergatt utgangslaget, även om du trycker pa strombrytaren.

• Skilij maskinens huvud fran den gängade staven after avsutad kapng, after att forst ha placerat stopklacken sa som visas i fig. 7.

UNDERHALL

FÖRSIKTIGHET:

Tillse alltid att maskinen ar frankopplad och att batteriet tagits ur maskinen innan Du utfor arbete på denna.

Detta ar en bultsax som arbetar med oljehydraulik. Den ar fylld med hydraulola vid leverans fran fabriken. Fyll inte pa olja sa lange maskinen fungerar felfritt. Fyll pa olja enim nedan nar oljetrycket inte racker till for att kapa gängade stanger. Anvand endast Makita originalola #46.

1. Satt fast den gangade stangen i maskinen s some beskrivits tidigare.
2. Tryck på strömbrytaren. Slapp strömbrytaren precis innan den gangade stangen kapas rattigenom.
3. Ta bort kraftkassetten fran maskinen.
4. Ta bort sexkantsbulten som tacker for oljehalet. Fyll pa olja, men var forsiktig sa att ingen olja kommt in i motorn.
5. Satt fast sexkantsbulten igen och dra at ordentligt.
6. Satt på kraftkassetten på maskinen och avsluta kap-ningen av den gängade stangen.
7. Upprepa ovanstaende procedur tv aller tre ganger.

Fortibehalla produktenssakerhet och tillforlitig het, bor alltid reparacioner, underhaldsservice och justeringar utforas av auktoriserad Makita serviceverkstad.

Under eget ansvar deklarerar vi härmed att denna produit overensstämmer med foljande standardiseringar for standardiserade document,

EN60745, EN55014

i enlightet med EG-direktiven 2004/108/EC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÆRING

Modell; SC120DA

Ansvarig tillverkare:

Buller och vibration hos modell SC120D

Den typiska-A-vagda Ijudtrycksnivan ar 74 dB (A).

Bullernivan under pagende arbete kan overstiga 85 dB (A). Anvand horselskydd

Det typiskt vögda effektivvardet for acceleration overstiger inte 2.5m / s^2
