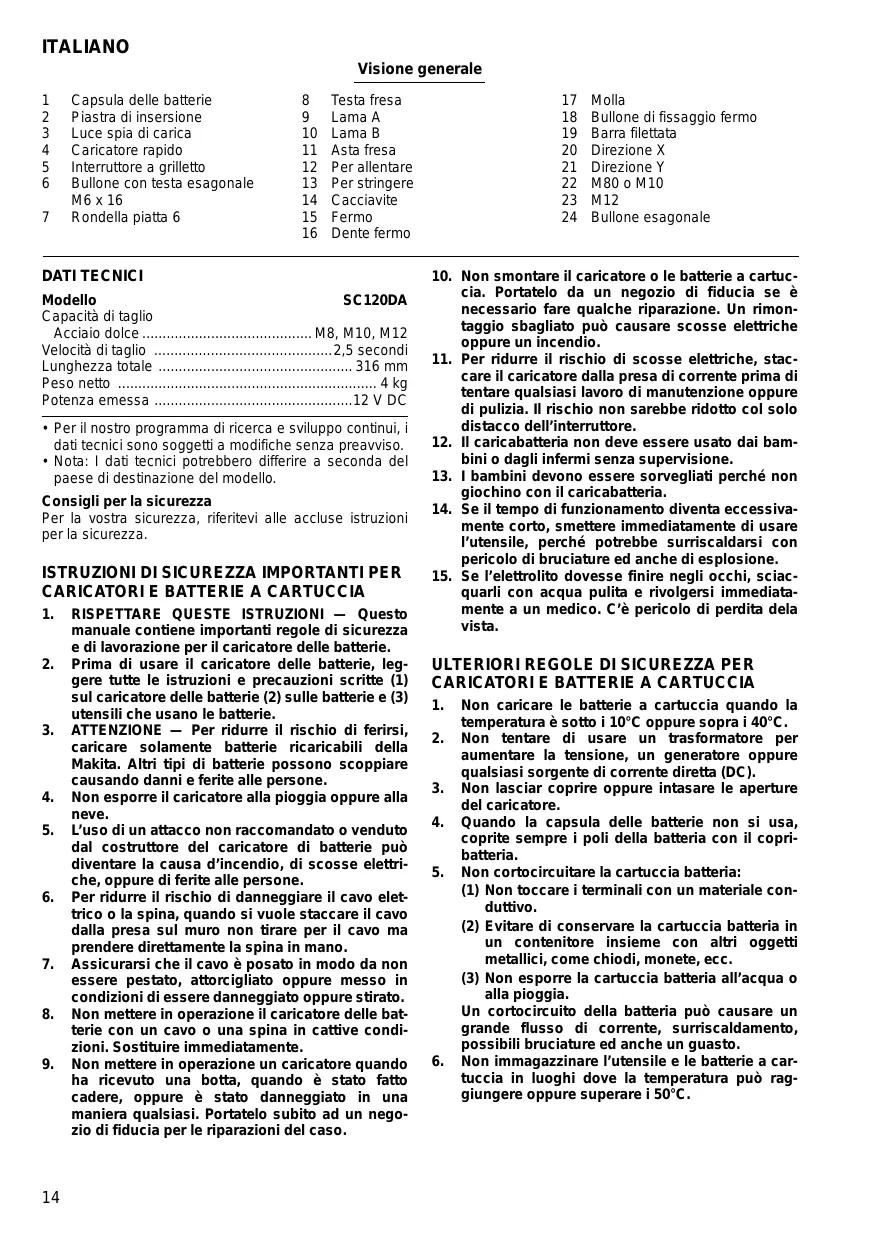

MANUALE UTENTE SC120DRA MAKITA

Per Anything utensile vengono usati i symboli seguenti. Bisognapire il loro significato prima di usare l'utensile.

Symbolen

1 Capsula delle batterie 8 Testa fresa
2 Piastra di insertione 9 Lama A
3 Luce spia di carica 10 Lama B
4 Caricatore rapido 11 Asta fresa
5 Interrupttore a grilletto 12 Per allentare
6 Bullone con testa esagonale 13 Per stringere

M6 x 16 14 Cacciavite

7 Rondella piatta 6 15 Fermo
16 Dente fermo

17 Molla
18 Bullone di fissaggio fermo
19 Barra filettata
20 Direzione X
21 Direzione Y
22 M80 o M10
23 M12
24 Bullone esagonale

DATI TECNICI

Modello SC120DA

Capacità di taglio Acciaio dolce. M8, M10, M12

Velocità di taglio 2,5 secondi

Lunghezza totale 316 mm

Peso netto 4 kg

Potenza emessa 12 V DC

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modifiche della vita preavviso.
• Nota: I dati tecnici potrebbero diferire a seconda del paese di destinazione del modello.

Consiglio per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER CARICATORI E BATTERIE A CARTUCCIA

1. RISPERTTARE QUESTE ISTRUZIONI — Questo manuale contiene importanti regole di sicurezza e di lavorazione per il caricatore delle batterie.
2. Prima di usare il caricatore delle batterie, leggere tutte le istruzioni e precauzioni scritte (1) sul caricatore delle batterie (2) sulle batterie e (3) utensili che usano le batterie.
3. ATTENZIONE — Per ridurre il rischio di feriri, caricare solamente batterie ricaracabili della Makita. Altri tipi di batterie possono scoppiare causando danni e ferite alle persone.
4. Non esporre il caricatore alla pioggia oppure alla neve.
5. L'uso di un attacco non raccomandato o venduto dal costruttore del caricatore di batterie cui diventare la causa d'incendio, di scosse elettriche, oppure di ferite alle persona.
6. Per ridurre il rischio di danneggiare il cavo elettrico o la spina, quando si vuole staccare il cavo alla presa sul muro non tirare per il cavo ma prendere direttamente la spina in mano.
7. Assicurarsi che il cavo è posato in modo da non essere pestato, attorcigliato oppure dato in condizioni di essere danneggiato oppure stirato.
8. Non mettere in operazione il caricatore delle batterie con un cavo o una spina in cattive condizioni. Sostituire immediamente.

9. Non mettere in operazione un caricatore quando ha ricevuto una botta, quando è stato fatto cadere, oppure è stato danneggiato in una maniera qualsiasi. Portatelo subito ad un negzio di fiducia per le riparazioni del caso.

10. Non smontare il caricatore o le batterie a cartuccia. Portatelo da un negazio di fiducia se è necessario fare quale riparazione. Un rimontaggio sbagliato può causare scosse elettriche oppure un incendio.

11. Per ridurre il rischio di scosse elettriche, staccare il caricatore alla presa di corrente prima di tentare qualsiasi lavoro di manutenzione oppure di pulizia. Il rischio non sarebbe ridotto col solo distacco dell'interruttore.
12. Il caricabatteria non deve essere usato dai bambini o dagli infermi nella supervisione.
13. I bambini devono essere sorvegliati perché non giochino con il caricabatteria.
14. Se il tempo di funzionamento diventaccessivamente corto, smettere immediatamente di usare l'utensile, perché potrebbe surriscaldarsi con pericolo di bruciature edanche di esplosione.
15. Se l'electrolito dovesse finire negli occhi, sciac-quarli con acqua pulita e rivolgersi immediamente a un medico. C'è pericolo di perdita dela vista.

ULTERIORI REGOLE DI SICUREZZA PER CARICATORI E BATTERIE A CARTUCCIA

1. Non caricare le batterie a cartuccia quando la temperatura è molto i 10^ oppure sulla i 40^ .
2. Non tentare di usare un trasformatore per augmentare la tensione, un generatore oppure qualiasi sorgente di corrente diretta (DC).
3. Non lasciar copire oppure intasare le aperture del caricatore.
4. Quando la capsula delle batterie non si usa, coprte sempre i poli della batteria con il copri-batteria.
5. Non cortocircuitare la cartuccia batteria:

(1) Non toccare i terminali con un materiale conduttivo.
(2) Evitare de conservare la cartuccia batteria in un contentatore insieme con altri oggetti metallici, comme chiodi, monete, ecc.
(3) Non esporre la cartuccia batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, surriscaldamento, possibili bruciature ed essere un guasto.

1. Non immagazzinare l'utensile e le batterie a cartuccia in luoghi dove la temperatura più raggiungere oppure superare i 50^ .

2. Non buttare nel fuoco le batterie a cartucciaanche se sono estremamente danneggiateoppure completenessfuori uso.Le batterie potrebbero esplodere nel fuoco.

3. Stare attenti a non far cadere, agitare o sbattere la batteria.
4. Non caricare la batteria dentro una scatola o un qualsiasi altri contentitore. Durante la carica, la batteria deve trovarsi in un luogo ben ventilato.

ULTERIORI REGOLE DI SICUREZZA PER L'UTENSILE

1. Se le lame sono deformate, danneggiate o crepate, sostituirle immediamente con altre nuove. Le lame deformate, danneggiate o crepate possono causare problemi con pericolo di lesionsi gravi.

2. Fare molta attenzione usingo lutensile in posti alti o elevati. Parte della barra filettata tagliata potrebbe cadere inaspettamente causando lesioni gravi.

3. Tenere le mani lontane dalle lame e dalle aree circumstanti.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Installazione o rimozione della cartuccia batteria (Fig. 1)

Per rimuovere la cartuccia batteria, tirar fuori la piastrina di bloccaggio ed estrarre la cartuccia batteria dall'utensile. Per installare la cartuccia batteria, allinearne la linguetta con la scanalatura nell'alloggiamento e farla scivolare in posizione. Far scattare la piastrina di bloccaggio in posizione.

Caricamento (Fig. 2)

Collegare il caricatore rapido alla presa di corrente. La spia di carica lampeggia in verde. Inserire la cartuccia in modo che i suiotti terminali più e meno si trovino sullo stati lateri degli segni rispettivi sul caricatore rapido. Il colore della spia di carica cambia da verde a rosso e la carica comincia. La spia di carica rimane accesa durante la carica. La carica è completingo quando il colore della spia di carica cambia da rosso a verde e si sente un suono continuo per circa 5 secondi. Staccare alla l'articatore alla presa di corrente.

(Note: Per il tempo di carica, riferirsi alla tabella sotto.)

Cartuccia battery	Caricatore rapido
	DC1439	DC1414
1202 o 1202A	14 min. circa	45 min. circa
1201 o 1201A	12 min. circa	40 min. circa
1200 o 1200A	9 min. circa	30 min. circa

ATTENZIONE:

• Se la cartuccia batteria è nuova o non è stata usata per un lungo periodo di tempo, potrebbe non caricarsi completamente. La batteria si carica completenesse quando che è stata scaricata e ricaricata completenesse un paio di volte.
• Se la cartuccia batteria è calda, la spia di carica potrebbe lampeggiare in rosso. Lasciarla raffreddare prima di caricara.
• Se la spia de carica lampeggia alternatively in verde e rosso e si parte un suono "pi, pi, pi...", vuoi dire che c'e un problema e che la carica non e possible. Probabilmente, i terminali del caricatore o della cartuccia batteria sono intasati di polvere, oppure la cartuccia batteria è usurata o danneggiata.
• Se si caricano due cartucce batteria in successione, lasciar raffreddare il caricatore per 15 minuti circa tra una carica e l'altra.

Accensione e spegnimento (Fig. 3)

ATTENZIONE:

Prima di inseire la cartuccia batteria nell'utensile, accertarsi sempre che l'interruttore funzioni correttamente e torni sulla posizione "OFF" quando lo si rilascia.

Per accendere l'utensile, schiacciare il grilletto dell'interruttore. Per spegnerlo, rilasciare l'interruttore.

Controllo variabile di velocità (Fig. 3)

La velocità varia da 0 al massimo a seconda della pressione che si applica sul grilletto dell'interruttore. Più lo si preme e più velocamente gira l'utensile.

Sostituzione delle lame (Fig. 4)

Important:

Accertarsi sempre che l'utensile sia spento e che la cartuccia batteria sia staccata prima di sostituire le lame.

Le lame M8 sono installate sull'utensile in fabbrica. Per tagliare le barre filettate M10 o M12, sostituire le lame M8 con le lame M10 o M12, che sono accessori opzionali. Ci sono due tipi di lame di ciascun formato: il tipo A va installato sulla testa della fresa, e il tipo B sull'asta. Controllare il tipo (p.es., M8A o M8B) inciso sul fianco delle lame, e installerle sulla posizione corretta.

Per sostituire le lame, togliere prima i bulloni che le fissano.

Sostituzione del fermo (Fig. 5 e 6)

Important:

Accertarsi sempre che l'utensile siava spento e che la cartuccia batteria sua staccata prima di sostituire il fermo.

Il fermo delle lame M8 o M10 è installato sull'utenile in fabbrica. Per tagliare le barre filettate M12, sostuire il fermo per le lame M8 o M10 con il fermo per le lame M12 fornito come attrezzatura standard.

Per sostituire ilermo, rimuovere il bullone che lo fissa. Installare ilermo sull'utensile, con il suo dente rivolto in avanti o in alto.

Operazione di taglio

1. Per montare la barra filettata, posizionare il fermo con il suo dente rivolto in avanti, come migliorato nella Fig. 7. Con le aste M8 o M10, spostare la testa dell'utensile sulla barra filettata nella direzione X ostrata nella Fig. 7-1 o nella direzione Y nostrata nella Fig. 7-2. Con le aste filettate M12, spostare la testa dell'utensile nella direzione Y.
2. Montare la barra filettata in modo che la filettatura si innesti in quella della lama A.

ATTENZIONE:

Montare sempre correttamente la barra filettata, come molto nella Fig. 8, e mai come molto nella Fig. 9, perché altrimenti c'è pericolo di lesions gravi.
3. Dopo aver montato la barra fillettata, posizionare il fermo come migliorato nella Fig. 10 per fissarla ad angolo retto contro le lame.

ATTENZIONE:

Montare sempre la bara filettata in modo che copra l'intera larghezza della lama B, como migliorato nella Fig. 11-1. Se si cercà di tagliare la barra filettata montata comme migliorato nella Fig. 11-2, la filettatura della barra potrebbe rompersi.

1. Schiacciare il grilletto dell'interruttore. L'asta della fresa si sposta in avanti per tagliare la barra filettata allaenza schiacciare la fillettatura della barra. Mantenere schiacciato il grilletto dell'interruttore finché la barra filettata non è stata tagliata completeness.
2. Rilasciare l'interruttore. L'asta della fresa ritornautomaticamente sulla sua posizione originale.

NOTE:

• Anche se si rilascia l'interruttore, l'asta della fresa non torna sulla sua posizione originale finché non è tornata completenessa sulla sua posizione originale.

• Anche se si schiaccia di nuovo il grilletto dell'interruttore, l'asta della fresa non si sposta in avanti finché non è tornata completenessa sulla sua posizione originale.

• Dopo il taglio, rimuovere la testa della fresa alla barra filettata dopo aver posizionato il fermo come migliorato nella Fig. 7.

MANUTENZIONE

ATTENZIONE:

Prima di effettuare agli uomini sull'utensile, assicuratevi sempre che esta sa spenta e che la batteria si rimossa.

Rifornimento d'olio (Fig. 12)

Questa fresa è del tipo a lubrificazione forzata. Al momento della sua spedizione alla fabbrica,essa viene riempita d'olio di mandata.Non aggungere olio per tutto il tempo che l'utensile funzione bene. Quando la mandata dell'olio non è più sufficiente a tagliare le barre fillettate,fare riformnimento d'olio nel modo seguente.USare soltanto l'olio #46 genuino MAKITA.

1. Montare la barra filettata sull'utensile, come descririto precedente.
2. Schiacciare il grilletto dell'interruttore. Rilasciare il grilletto prima che la barra filelettata sia stata tagliata completeness.
3. Rimuovere la cartuccia batteria dall'utensile.
4. Rimuovere il bullone esagonale che funziona da tazzo del foro dell'olio. Fare rifornimento d'olio, facendo attenzione a non spandere olio sul motore.
5. Rimettere aippo il bullone esagonale e stringerlo saldamente.
6. Installare la cartuccia batteria sull'utensile e finire il taglio della barra filettata.
7. Ripetere due o tre volte il procedimento sopra.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebrero essere eseguite da un centro di assistenza Makila autorizzato.

DICHIARAZIONE DI CONFORMITA

CON LE NORME DELLA COMUNITÀ EUROPEA

Modello; SC120DA

Dichiariamo sulla nostra sola responsabilità che"This escondi e conformeagli standard di documenti standardizzati seguiento:

EN60745, EN55014

secondo le direttive del Consiglio 2004/108/CE e 98/37/ CE.

NEDERLANDS

EG-VERKLARING VAN CONFORMITEIT

Model; SC120DA

Produttore responsable:

Rappresente autorizzato per l'Europa:

Rumore e vibrazione del modello SC120D

Il livioso di pressione sonora pesata secondo la curva A è di 74 dB (A).

Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A).

• Indossare i paraorecchi. -

Il valore quadratico medio di accelerazione non supera i 2,5m / s^2
