VN-850PC - Dictaphone OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dictaphone numérique
Caractéristiques techniques principales	Enregistrement stéréo, qualité audio PCM, 4 Go de mémoire interne, possibilité d'extension via carte microSD
Alimentation électrique	Batterie rechargeable lithium-ion
Dimensions approximatives	115 x 37 x 15 mm
Poids	120 g
Compatibilités	Compatible avec Windows et Mac OS via USB
Type de batterie	Batterie lithium-ion intégrée
Tension	5 V
Fonctions principales	Enregistrement, lecture, suppression de bruit, fonction de recherche, indexation des fichiers
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité, ne pas exposer à des températures extrêmes
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente d'Olympus
Informations générales utiles	Idéal pour les professionnels, étudiants et journalistes, garantie de 2 ans

FOIRE AUX QUESTIONS - VN-850PC OLYMPUS

Comment recharger l'Olympus VN-850PC ?

Pour recharger votre Olympus VN-850PC, connectez le câble USB fourni à l'appareil et à un port USB d'un ordinateur ou à un adaptateur secteur compatible.

Comment transférer des fichiers audio vers mon ordinateur ?

Connectez l'Olympus VN-850PC à votre ordinateur à l'aide du câble USB. L'appareil sera détecté comme un disque externe. Copiez les fichiers audio depuis le dossier approprié sur l'appareil vers votre ordinateur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si la batterie est chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie par une neuve.

Comment supprimer un enregistrement ?

Sélectionnez l'enregistrement que vous souhaitez supprimer, puis appuyez sur le bouton 'Supprimer' ou 'Effacer' et confirmez la suppression.

Comment augmenter le volume des enregistrements ?

Utilisez les boutons de volume situés sur le côté de l'appareil pour ajuster le niveau sonore pendant la lecture.

L'appareil ne reconnaît pas la carte mémoire, que faire ?

Assurez-vous que la carte mémoire est correctement insérée et compatible avec l'appareil. Formatez la carte dans le menu de l'appareil si nécessaire.

Comment utiliser le mode de dictée ?

Appuyez sur le bouton de démarrage pour commencer l'enregistrement. Utilisez les boutons de fonction pour accéder aux différentes options de dictée.

Est-il possible de régler la qualité d'enregistrement ?

Oui, vous pouvez ajuster la qualité d'enregistrement dans le menu des paramètres. Choisissez entre les différentes options disponibles selon vos besoins.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Accédez au menu des paramètres, puis sélectionnez 'Réinitialiser' ou 'Paramètres d'usine'. Confirmez votre choix pour effectuer la réinitialisation.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'Olympus dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI VN-850PC OLYMPUS

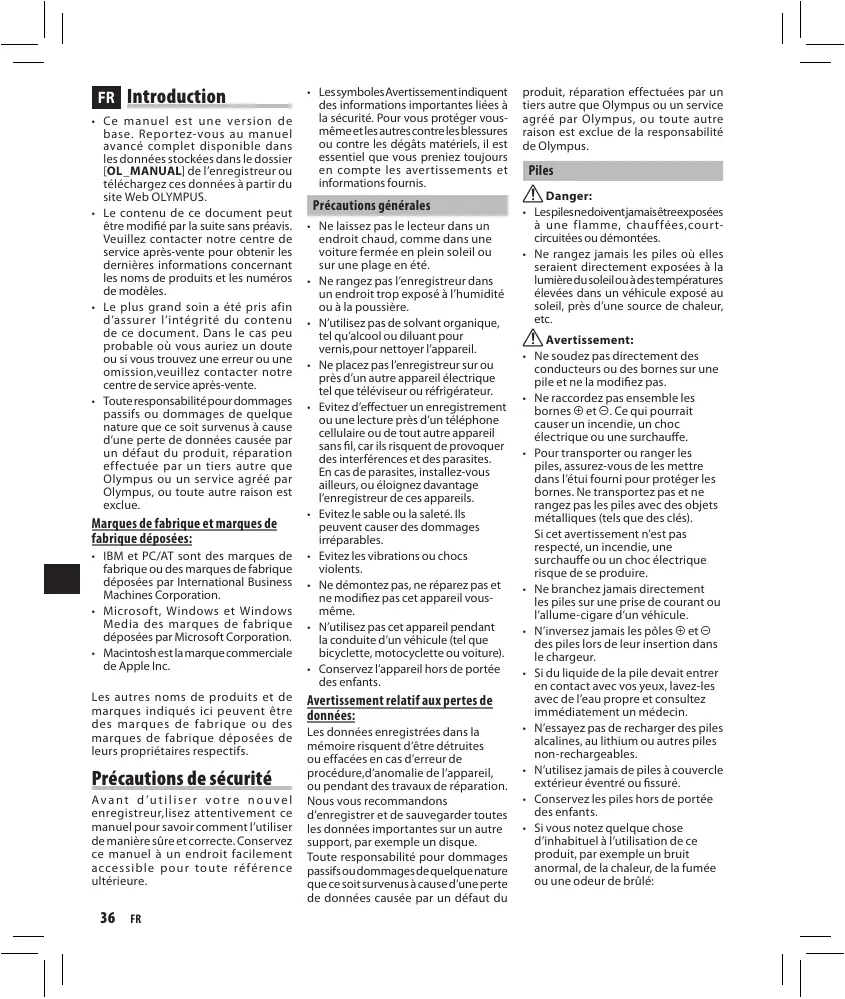

Merci d'avoir porté votre attention sur cet enregistreur vocal numérique. Lisez ce mode d'emploi pour les informations concernant l'usage correct et la manipulation de l'appareil. Conservez-le à portée de main pour toute consultation ultérieure. Nous vous recommandons de tester la fonction d'enregistrement et le volume avant l'utilisation pour obtenir de bons enregistrements.

• Ce manuel est une version de base. Reportez-vous au manuel avancé complet disponible dans les données stockées dans le dossier [OL_manual] de l'enregistre ou téléchargez ces données à partir du site Web OLYMPUS. Le contenu de ce document peut être modifié par la suite sans préavis. Veuillez contacter notre centre de service après-vente pour obtenir les dernières informations concernant les noms de produits et les numéros de modèle. Le plus grand soin a été pris afin d'assurer l'intégrité du contenu de ce document. Dans le cas peu probable où vous auriez un doute ou si vous trouvez une erreur ou une omission, veuillez contacter notre centre de service après-vente. Toute responsabilité pour des dommages passifs ou dommages de quelque nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, réparation effectuée un tiers autre que Olympus ou un service agréé par Olympus, ou toute autre raison est exclue.

Marques de fabrique et marques de fabrique déposées:

• IBM et PC/AT sont des marques de fabrique ou des marques de fabrique déposées par International Business Machines Corporation.
• Microsoft, Windows et Windows Media sont des marques de fabrique déposées par Microsoft Corporation.
• Macintosh est la marque commerciale de Apple Inc.

Les autres noms de produits et de marques indiqués ici peuvent être des marques de fabrique ou des marques de fabrique déposées de leurs propriétaires respectifs.

Précautions de sécurité

Avant d'utiliser votre nouvel appareil, lisez attentivement ce manuel pour savoir comment l'utiliser de manière sûre et correcte. Conservez ce manuel à un endroit facilement accessible pour toute référence ultérieure.

• Les symboles Avertissement indiquent des informations importantes liées à la sécurité. Pour vous protéger vous-même et les autres contre les blessures ou contre les dégâts matériels, il est essentiel que vous preniez toujours en compte les avertissements et informations fournis.

Précautions générales

• Ne laissez pas le lecteur dans un endroit chaud, comme dans une voiture fermée en plein soleil ou sur une plage en été.
• Ne rangez pas l'enregistreur dans un endroit trop exposé à l'humidité ou à la poussière.
• N'utilisez pas de solvant organique, tel qu'alcool ou diluant pour vernis pour nettoyer l'article.
• Ne placez pas l'enregistreur sur ou près d'un autre appareil électrique tel que téléviseur ou réfrigerateur.
• Evitez d'effectuer un enregistrement ou une lecture près d'un téléphone cellulaire ou de tout autre appareil sans fil, car ils risquent de provoquer des interférences et des parasites. En cas de parasites, installez-vous ailleurs, ou éloignez davantage l'enregistreur de ces appareils.
• Evitez le sable ou la saleté. Ils peuvent causer des dommages irréparables.
• Evitez les vibrations ou chocs brus.
• Ne démontez pas, ne réparez pas et ne modifiez pas cet appareil vous-même.
• N'utilise pas cet appareil pendant la conduite d'un véhicule (tel que bicyclette, motocyclette ou voiture).
• Conservez l'appareil hors de portée des enfants.

Avertissement relatif aux pertes de données:

Les données enregistrées dans la mémoire risquent d'être détruites ou effacées en cas d'erreur de procédure, anomalie de l'appareil, ou pendant des travaux de réparation. Nous vous recommandons d'enregistrer et de sauvegarder toutes les données importantes sur un autre support, par exemple un disque.

Toute responsabilité pour dommages passifs ou dommages de quelle nature que ce soit survenus à cause d'une perte de données causée par un défaut du

produit, réparation effectuée par un tiers autre que Olympus ou un service agréé par Olympus, ou toute autre raison est exclue de la responsabilité de Olympus.

Danger:

Les piles ne doivent jamais être exposées à une flamme, chauffées, court-circuitées ou démontées. - Ne rangez jamais les piles où elles seraient directement exposées à la lumière du soleil ou à des températures élevées dans un véhicule exposé au soleil, près d'une source de chaleur, etc.

Avertissement:

• Ne soudez pas directement des conducteurs ou des bornes sur une pile et ne la modifiez pas.
• Ne raccordez pas ensemble les bornes et Θ. Ce qui pourrait causer un incendie, un choc électrique ou une surchauffe.
• Pour transporter ou ranger les piles, assurez-vous de les mettre dans l'étui fourni pour protéger les bornes. Ne transporte pas et ne rangez pas les piles avec des objets métalliques (tels que des CLS).

Si cet avertissement n'est pas respecté, un incendie, une surchauffe ou un choc électrique risque de se produire.

• Ne branchez jamais directement les piles sur une prise de courant ou l'allume-cigare d'un véhicule.
• N'inversez jamais les pôles ⊕ et ⊙ des piles lors de leur insertion dans le chargeur.
• Si du liquide de la pile avait entré en contact avec vos yeux, lavez-les avec de l'eau propre et consultez immédiatement un médecin.
• N'essayez pas de recharger des piles alcalines, au lithium ou autres piles non-rechargeables. N'utilisez jamais de piles à couvercle extérieur éventré ou fissuré.
• Conservez les piles hors de portée des enfants.
• Si vous notez quelque chose d'inhabituel à l'utilisation de ce produit, par exemple un bruit anormal, de la chaleur, de la fumée ou une odeur de brûlé?

1. Retirez immédiatement les piles en prenant garde de ne pas vous brûler, et ; 2. Appelez votre revendeur ou le représentant Olympus local pour une révision. - N'exposez pas les piles à l'eau. Ne permettez aucun contact des bornes avec l'eau. - Ne retirez pas et n'endommagez pas la feuille isolante des piles. - N'utilisez plus les piles si vous constatez une anomalie, comme un suintement d'électrolyte, un changement de couleur ou une déformation. - Débranchez le chargeur si la recharge n'est pas terminée au bout de la durée spécifique prévue. - Si de l'électrolyte d'une pile avait entré en contact avec votre peau ou vos vêtements, lavez-le aussi et avec de l'eau propre. - Ne pas jeter les piles au feu.

Attention:

• Ne soumettez pas les batteries à des chocs violents.
• En utilisant plus de deux batteries, les recharger en même temps.
• Les batteries rechargeables disposent d'une longévité limite. Quand la durée de fonctionnement raccourcit, même si la batterie est complètement rechargée suivant la condition spécifiée, remplacez-la par une batterie neuve.

Identification des éléments

① Prise EAR (écouteur) ② Prise MIC (microphone) ③ Micro intégré ④ Voyant d'enregistrement ⑤ Haut-parleur intégré ⑥ Touche + ⑦ Touche REC (●) (enregistrement) ⑧ Touche ▷▶I ⑨ Touche

10 Touche - ⑪ Touche ERASE ⑫ Touche OK/MENU ⑬ Touche

14 Touche STOP (■) 15 Affichage (panneau ACL) 16 Commutateur POWER/HOLD 17 Connecteur USB 18 Couvercle du logement de la pile Trous de courroie

Affichage (panneau ACL)

A: Lorsque la [Taille lettres] est définie sur [Grand]. B: Lorsque la [Taille lettres] est définie sur [Petit].

1 Numéro du fichier actuel/Numéro total de fichiers enregistrés dans le dossier ② Indicateur de dossier ③ Indicateur de l'état de l'enregistreur ④ En mode d'enregistrement: Durée d'enregistrement écoulée En mode de lecture: Durée de lecture écoulée ⑤ [H] Témoin de sensibilité du micro [VU] Témoin du Déclenchement à la voix (Variable Control Voice Actuator, VCVA) [K] Témoin du filtré Basse fréquence ⑥ Témoin de verrouillage de fichier ⑦ Indicateur de capacité de pile ⑧ Indicateur de mode d'enregistrement En mode d'enregistrement: Durée d'enregistrement restante En mode de lecture ou d'arrêt: Longueur de fichier ⑩ Indicateur de mode de lecture ⑪ Nom de fichier ⑫ En mode d'enregistrement: Barre de progression de la mémoire restante En mode de lecture ou d'arrêt: Barre de progression de la lecture ⑬ Date et heures d'enregistrement

• Cet élément sera affiché lorsque [Taille lettres] est définie sur [Petit].

Insertion des piles (fig. 1)

1. Appuyez légèrement sur la flèche et faites coulisser le couvercle du logement de la pile pour l'ouvrir. 2. Insérez une pile alcaline AAA en respectant les polarités correctes et . 3. Fermez complètement le couvercle du logement des piles en appuyant dans la direction A puis faites glisser dans la direction B.

Allumer l'alimentation:

Lorsque l'enregistre est éteint, glissez le commutateur POWER/HOLD dans la direction indiquée par la flèche.

Couper l'alimentation:

Glissez le commutateur POWER/HOLD dans la direction indiquée par la flèche pendant 1 seconde au moins.

Mode économie d'énergie:

Si l'enregistreur est arrêté/inutilisé pendant plus de 5 minutes (réglage initial) alors que l'appareil est allumé, l'alimentation se coupera. Appuyez sur une touche quelconque pour quitter le mode d'attente et activer l'affichage.

Réglage de l'heure et date [heure et date] (fig. 3)

À la première installation des piles ou à chaque remplacement des piles, l'indication «Heure» clignote.

1 Appuyez sur la touche + ou - pour sélectionner l'objet à configurer.

2 Appuyez sur la touche + ou - pour configurer l'élément.

• Suivez la même procédure en appuyant sur la touche ▶ ou ↓ pour sélectionner l'élément suivant, puis sur la touche + ou - pour le configurer.
• Vous pouvez choisir l'affichage de 12 heures ou de 24 heures en appuyant sur la touche FOLDER/INDEX/SCENE pendant que vous reglerez les heures et les minutes.
• Vous pouvez désigner l'ordre du «mois», «jour» et de «année» en appuyant sur la touche FOLDER/INDEX/SCENE pendant que vous les configurez.

Appuyez sur la touche OK/MENU pour valider le réglage.

• L'horloge démarrera à partir de la date et de l'heure configurées. Appuyez sur la touche OK/MENU en fonction du signal horsaire.

Remarques sur les dossiers

L'enregistreur est doté de cinq dossiers: [B], [B], [B], et [B]. Pour changer de dossier, appuyez sur la touche FOLDER/INDEX/SCENE. lorsque l'enregistreur est à l'arrêt. Chaque dossier peut stocker jusqu'à 200 fichiers.

Enregistrement (fig. 4)

1 Appuyez sur la touche FOLDER/INDEX/SCENE pour sélectionner le dossier souhaité. 2 Appuyez sur la touche REC () pour démarrer l'enregistrement.

Tournez le microphone dans la direction de la source à enregistrer. Lessons récemment enregistrées seront sauvegardées comme dernier fichier du dossier sélectionné.

Indicateur de dossier Indicateur mode d'enregistrement Durée d'enregistrement écoulée

Durée d'enregistrement restante

3 Appuyez sur la touche STOP (■) pour arrêter l'enregistrement. Longueur de fichier

Lecture (fig. 5)

1 Appuyez sur la touche FOLDER/INDEX/SCENE pour sélectionner le dossier souhaité. 2 Appuyez sur la touche l ou I pour sélectionner le fichier à lire. 3 Appuyez sur la touche OK/MENU pour démarrer la lecture.

Indicateur de dossier Durée de lecture écoulée Longueur de fichier

4 Appuyez sur la touche + ou — pour ajuster à un volume d'écoute confortable. - Celui-ci peut être réglé entre [00] et [30].

5 Appuyez sur la touche STOP (■) au point où vous souhaitez arrêter la lecture.

Ceci met en arrêt le fichier au milieu de sa lecture.

Effacement (fig. 6)

1 Sélectionnez le dossier qui contient les fichiers que vous pouvez effacer. 2 Quand l'enregistrement est en mode d'arrêt, appuyez sur la touche ERASE. 3 Appuyez sur la touche + ou - pour choisir [Supp dans doss.] [Supp. Fichier]. 4 Appuyez sur la touche OK/MENU. 5 Appuyez sur la touche + pour désigner [Début]. 6 Appuyez sur la touche OK/MENU.

L'affichage passe à [Effacer] et l'effacement commence. - [Effacement OK] s'affiche lorsque le fichier a été effacé. Les numéros de fichiers seront réaffectés automatiquement.

Remarques:

• Les fichiers verrouillés et les fichiers en lecture seule ne peuvent pas être effacés.
• Si aucune action n'est sélectionnée dans les 8 secondes, l'enregistreur revient en position d'arrêt. Le traitement peut prendre jusqu'à 10 secondes. Ne retirez jamais les piles à ce moment-là car des données pourraient être perdues. En outre, remplacez les piles usagées par des neuves afin d'être sûr qu'elles ne s'épuiseront pas pendant l'opération.
• Vous ne pouvez pas effacer les dossiers via l'enregistreur.

Environnement d'exploitation

Système d'exploitation:

Microsoft Windows XP/Vista/7 (Installation standard)

Compatibilité PC:

Ordinateurs Windows équipés de plus d'un port USB libre.

Système d'exploitation:

Mac OS X 10.4.11 - 10.6 (Installation standard)

Compatible PC:

Ordinateurs de la série Macintosh d'Apple équipés de plus d'un port USB libre.

Raccordement à votre ordinateur (fig.7)

1. Allumez l'enregistreur. 2. Branchez le câble de connexion USB au port USB du PC. 3. Veillez à ce que l'enregistreur soit en arrêt avant de connecter le câble USB au port approprié de l'enregistreur.

Lorsque vous raccordez l'enregistreur à un ordinateur Windows et ouvrez [Poste de travail], il sera reconnu sous le nom de lecteur dans le nom du produit.

Une fois connecté, l'enregistreur sera reconnu dans le poste de travail comme un lecteur de nom égal à la marque du produit. - [Commande] s'affiche sur l'enregistreur si le câble USB est branché.

Déconnecter l'enregistreur de votre PC

1 Cliquez sur [ ] de la barre de tâches située dans le coin inférieur droit de l'écran. Cliquez sur [Retirer Périphérique de stockage de masse USB]. 2 Cliquez [OK] dans la fenêtre Supprimer matériel. 3 Déconnectez l'enregistreur du PC. Macintosh: 1 Déplacez l'icône du lecteur pour cet enregistreur, qui s'affiche sur le bureau, vers la corbeille par un glisser-déposer. 2 Déconnectez l'enregistreur du PC.

Remarques:

• Même si l'environnement d'exploitation est respecté, nous ne prenons pas en charge les mises à niveau du système d'exploitation, les environnements à amortissement double et les ordinateurs modifiés par vous-même. Assurez-vous d'utiliser le câble de connexion dédié, fourni, comme câble de connexion USB. Si vous utilisez tout câble d'une autre entreprise, cela entraîne des problèmes. De même, veillez ne pas connecter ce câble dédié à un produit d'une autre entreprise. Assurez-vous que le câble est inséré à fond. Sinon, l'enregistrement ne pourrait pas fonctionner correctement.
• N'tóez JAMAILES le cable de connexion USB tant que le yovanit d'enregistrement clignote. Ceci entrainerait la déstruction des données.

Généralités

Support d'enregistrement: Mémoire incorporée (1 Go)

Format d'enregistrement: WMA (Windows Media Audio)

Niveau d'entrée: -70 dBV

Puissance de travail max: 250 mW (haut-parleur 8)

Puissance maximale de sortie casque: ≤ 150mV (selon la norme EN 50332-2)

Sortie ecouteur large bande: 75mV≤ (selon la norme EN50332-2)

Haut-parleur:

Dynamique rond 28 mm intégré

Prise MIC:

Prise mini-jack 0.35mm impedance M1C 2 kΩ.

Prise EAR:

Prise mini-jack à 3,5 mm, impédance EAR 8Ω ou plus.

Alimentation:

Pile AAA (LR03) ou Olympus Batterie Ni-MH rechargeable

Dimensions extérieures:

108 mm × 39 mm × 16,8 mm (Hors protubérances)

Température d'utilisation: 0°C - 42°C

En mode d'enregistrement ou de lecture:

HQ : 70 Hz à 13 kHz

SP : 70 Hz à 8 kHz

LP : 70 Hz à 3 kHz

Microphone intégré (en mode d'enregistrement)

40 Hz à 14 kHz

• Cependant, la limite supérieure de la réponse en fréquence dépend du mode d'enregistrement (voir schéma ci-dessus).

Si l'enregistreur n'arrive pas à lire des fichiers musicaux qui y ont été transférés, vérifie que la fréquence d'échantillonnage et le débit binaire sont compris dans la fourchette permettant la lecture. Les combinaisons de fréquences d'échantillonnage et de débits binaires pour les fichiers musicaux que l'enregistreur peut lire sont données ci-dessous.

Fréquence d'échantillonnage:

De 5 kbps à 320 kbps.

Remarques:

L'enregistreur est compatible avec Microsoft Corporation DRM9, mais pas avec DRM10. - Même si le fichier est d'un format compatible pour la lecture, l'enregistreur ne supporte pas tout encoder.

Guide sur les durées d'enregistrement

HQ : Environ 67 h. SP : Environ 131 h. LP : Environ 421 h. [DNS] (Rec Scene) : Environ 16 h 30 min.

Remarques:

• Les valeurs ci-dessus seront équivalentes d'indication.
• Il faut remarquer que la durée d'enregistrement augmente si le débit binaire est faible.
• Le temps d'enregistrement disponible peut être plus court si vous effectuez un grand nombre de petits enregistrements (Le temps d'enregistrement disponible affiché et le temps enregistré donnant une indication approximative).

Durée d'enregistrement maximale par fichier

HQ : Environ 26 h 40 min SP : Environ 53 h 40 min LP : Environ 148 h 40 min [DNS] (Rec Scene) : Environ 26 h 40 min

Remarque:

• Indépendamment de la quantité de mémoire restante, la plus longue durée d'enregistrement du son par fragment est limitée à la valeur ci-dessus.

Piles alcalines:

Microphone intégré

(En mode d'enregistrement)

HQ : Environ 46 h.

LP : Environ 51 h.

Haut-parleur intégré

(En mode de lecture)

HQ : Environ 18 h.

LP : Environ 20 h.

Lecture avec écouteurs

HQ : Environ 40 h.

LP : Environ 44 h.

En mode d'enregistrement

HQ : Environ 33 h.

LP : Environ 40 h.

Haut-parleur intégré

(En mode de lecture)

HQ : Environ 15 h.

LP : Environ 16 h.

Lecture sur écouteurs

HQ : Environ 32 h.

LP : Environ 34 h.

Remarques:

• Les valeurs ci-dessus servent d'équivalent d'indication. La durée de vie est estimée par Olympie. Elle peut varier considérablement selon le type de piles et les conditions d'utilisation.

Les spécifications et la conception sont sujettes à modification sans préavis.

Accessoires (options)

• Microphone-zoom compact (unidirectionnel) : ME32
• Microphone mono à suppression de bruit de grande sensibilité (unidirectionnel): ME52W
• Micro-casquette (omnidirectionnel) : ME15
• Capteur téléphonique : TP7
• Batterie Ni-MH rechargeable et chargeur: BC400 (pour l'Europe) Batterie Ni-MH rechargeable: BR401 Cordon de raccordement: KA333

L'indication «CE» signifie que ce produit est conforme aux exigences européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrée d’une croix WEEE annexe IV] indique une collecte séparée des déchets d’équipements électriques et

électroniques dans les pays de l'UE.

Veuillez ne pas jeter l'équipement dans les ordures domestiques.

Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans chaque pays.

Produit concerné: VN-850PC

Ce symbole [poubelle sur roues barrée d'une croix Directive 2006/66/CE, annexe II] indique une collecte séparée des piles

usagées dans les pays de l'UE.

Veuillez ne pas jeter les piles dans les ordures domestiques. Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Mémoire intégrée(1GB)

WMA (Windows Media Audio)

Parc d'Affaires Silic, 55, rue de Monthlery

94533 Rungis Cedex Service clients

Tel.: [phone]

E-mail: [e-mail]

24, Archelaou Str., 11635 Athens,

Tel. [phone]

E-mail: [e-mail], Fax [phone]

http://www.aiko.gr

Avenue Veselin Holjevac 40, HR-10020 Zagreb,

Tél. : [phone], Fax : [phone]
