Type de produit	Radio de chantier avec chargeur intégré
Marque	Metabo
Modèle	RC 14.4-18
Dimensions (L x H x P)	262 x 385 x 271 mm
Poids	Environ 5,3 kg (sans batterie)
Alimentation secteur	AC 220-240 V / 120 V, 50/60 Hz
Alimentation batterie	Li-Ion 14,4-18 V (Metabo Li-Power)
Alimentation CC	DC 12 V (9-14 V), fiche centrale positive, ø 5,5 mm
Plages de fréquence	FM 87,50-108 MHz ; AM (MW) 520-1710 kHz (10 kHz) / 522-1629 kHz (9 kHz)
Puissance de sortie	8 W (sur batterie 14,4 V) / 6 W (sur secteur)
Haut-parleur	6,5" (16,5 cm), 8 ohms, 15 W
Chargeur intégré	Pour batteries Li-Ion Metabo 14,4-18 V, courant de charge 2,5 A
Temps de charge typique	30 min (1,3 Ah) à 115 min (5,2 Ah)
Fonctions radio	Recherche automatique, sélection manuelle, 5 préréglages par bande
Alarme / Réveil	Radio-réveil et alarme sonore progressive (HWS)
Fonction sommeil	Minuterie réglable (15, 30, 45, 60, 90, 120 min)
Entrées / Sorties	Prise AUX IN (3,5 mm), prise casque (3,5 mm), sortie DC 5 V/500 mA, prise AC OUT (8 A max)
Éclairage	LED longue durée sur la face avant
Indice de protection	Ne pas exposer à la pluie ni à l'humidité
Batterie de sécurité	2 piles AA (non fournies) pour sauvegarde des réglages
Accessoires fournis	Câble AUX IN, adaptateur pour Sony Ericsson (selon modèle)
Entretien	Nettoyer avec un chiffon sec ; réparations par personnel qualifié
Garantie	Consulter le service après-vente Metabo

FOIRE AUX QUESTIONS - RC 14.4-18 METABO

Quels types de batteries puis-je utiliser avec la radio Metabo RC 14.4-18 ?

Utilisez exclusivement des batteries Lithium-Ion Metabo des séries Li-Power Compact, Li-Power Plus et Li-Power Extreme avec une tension de 14,4 ou 18 V. N'utilisez jamais de batteries d'autres fabricants, risque d'incendie ou d'explosion.

Comment régler l'heure sur la radio ?

Appuyez sur le bouton de réglage de la station (réglage de l'heure) pendant plus de 2 secondes. Tournez le bouton pour sélectionner l'heure, appuyez à nouveau, puis réglez les minutes. Une dernière pression confirme le réglage.

La radio ne s'allume pas sur batterie, que faire ?

Vérifiez que la batterie est correctement insérée et complètement chargée. Assurez-vous que la batterie est compatible (Li-Ion 14,4-18 V Metabo). Si le problème persiste, testez avec une autre batterie.

Comment mémoriser une station de radio ?

Sélectionnez la station souhaitée via recherche automatique ou manuelle. Appuyez sur le bouton de mémorisation (numéro 15) et maintenez-le enfoncé jusqu'à ce qu'un signal sonore retentisse. La station est alors enregistrée sous ce numéro.

Puis-je recharger mon téléphone avec la radio ?

Oui, la prise DC OUT (sortie 5 V / 500 mA) permet de charger des téléphones portables. Utilisez un câble adapté (non fourni). Attention, cette sortie n'est active que lorsque la radio est éteinte.

Comment utiliser la fonction réveil ?

Appuyez brièvement sur le bouton de réveil (numéro 16). Le symbole clignote. Appuyez sur le bouton de réglage de l'heure pendant plus de 2 secondes, réglez l'heure et les minutes, puis confirmez. Pour la station, sélectionnez la bande et la station souhaitée pendant que le symbole clignote. Maintenez le bouton de réveil enfoncé 2 secondes pour activer.

Que signifie le témoin de défaut (2) allumé en continu sur le chargeur ?

La température de la batterie est trop basse ou trop élevée. Attendez que la batterie atteigne une température comprise entre 0 °C et 50 °C ; la charge débutera automatiquement.

Comment nettoyer la radio ?

Débranchez l'appareil et nettoyez-le uniquement avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager les composants électroniques.

Puis utiliser la radio sur secteur sans batterie ?

Oui, branchez le câble secteur sur une prise mise à la terre. La radio fonctionne sur secteur même sans batterie. En mode secteur, la batterie insérée est automatiquement déconnectée.

Comment régler l'écart de fréquence pour la recherche FM ?

Radio éteinte, maintenez le bouton de sélection de bande enfoncé pendant plus de 2 secondes. Tournez le bouton de réglage de la station pour choisir 50 kHz ou 100 kHz. Validez avec le bouton de bande.

MODE D'EMPLOI RC 14.4-18 METABO

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2 Ah	2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

Avant d'utiliser la radio et le chargeur, veuillez lire attentivement toutes les consignes de sécurité jointes ainsi que la notice d'utilisation. Conservez les documents ci-joints et veillez à les remettre avec la radio à tout utilisateur concerné.

1. Lisez ce manuel.
2. Conservez ce manuel.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilisez pas l'appareil à proximité d'eau.
6. Nettoyez l'appareil uniquement avec un chiff on sec.
7. Ne placez pas la radio à proximité de sources de chaleur comme les radiateurs, les batteries de chauffe, les fours ou tout appareil similaire (dont amplificateurs) qui génère de la chaleur. Ne tenez pas la radio à proximité d'une fl amme.
8. Veillez à ne pas entraver la fonction de protection de la fiche polarisée ou de la fiche avec mise à la terre. Une fiche polarisée dispose de deux contacts électriques de largeurs différentes. La fiche avec mise à la terre est également munie de deux contacts électriques mais également d'un contact de mise à la terre. Le contact électrique large ou le contact de mise à la terre assurent votre sécurité. Si la fiche fournie ne passe pas dans votre prise, contactez un électricien pour remplacer la prise.
9. Veillez à ce que le contact électrique ne soit pas coincé ou écrasé, notamment dans la zone de la fiche, des prises générales et là où le câble sort de l'appareil.
10. Utilisez uniquement les appareils et accessoires indiqués par le fabricant.
11. En cas d'orage et avant toute opération de réglage ou de réparation ou en cas d'inutilisation prolongée, débranchez la fi che de la prise.
12. Les réparations doivent être effectuées uniquement par un personnel spécialisé avec des pièces d'origine. Ces réparations sont nécessaires lorsqu'un appareil a subi un dommage quelconque : câble électrique ou fiche défectueux, pénétration d'eau ou chute d'objets sur l'appareil, exposition de la radio à la pluie ou à l'humidité, fonctionnement non conforme ou chute de l'appareil.
13. N'exposez pas cet appareil à la pluie ou à l'humidité afin de réduire les risques d'incendie ou d'électrocution.
14. L'indication de risque d'électrocution et le symbole graphique correspondant se trouvent au-dessous de l'appareil.

15. L'appareil ne doit pas être exposé à des gouttes ou à la pulvérisation d'eau et aucun objet contenant du liquide ne doit être placé sur l'appareil.

16. Suivant équipement: Assurez-vous que la charge maximale de la prise de courant alternatif ne dépasse pas la puissance de sortie nominale de 8 A/250 V. Pour éviter une électrocution, n'utilisez pas la prise de courant alternatif dans un environnement mouillé ou humide.

La prise de courant alternatif est équipée d'un interrupteur de protection de surcharge.

Si le sectionneur s'est déclenché, séparez toutes les charges de sortie de la prise et attendez que l'interrupteur soit de nouveau prêt ; cela peut durer 3 à 5 minutes.

La prise de courant alternatif est équipée d'une conduite de mise à la terre. La fiche de courant alternatif de la radio doit être raccordée à une source de courant alternatif avec conduite de mise à la terre. Cet interrupteur protège la prise de courant alternatif et non pas la radio ou le chargeur.

17. Alimentation électrique

Avant de procéder au raccordement, contrôlez que la tension nominale et la fréquence réseau indiquées sur la plaque signalétique correspondent à votre alimentation électrique. L'appareil ne doit être raccordé qu'à une prise reliée à la terre conformément aux prescriptions. Contrôlez régulièrement le câble et la fiche de la radio et faites-les réparer par le service après-vente Metabo en cas de dommage. Si une rallonge est nécessaire, utilisez une rallonge à trois fils avec fil de terre raccordé correctement à la fiche et au coupleur de câbles. Pour les travaux en extérieur, utilisez uniquement les rallonges prévues pour pouvoir être utilisées en extérieur et à la désignation correspondante. Contrôlez régulièrement la rallonge et remplacez-la si elle est endommagée. La rallonge doit correspondre à la puissance nominale (voir Caractéristiques techniques). Si vous utilisez un rouleau de câble, celui-ci doit toujours être entièrement déroulé.

18.

Protéger les blocs batteries de l'humidité !

Ne pas exposer les blocs batteries au feu !

Ne pas utiliser de blocs batteries défectueux ou déformés !

Ne pas ouvrir les blocs batteries !

Ne jamais toucher ni court-circuiter entre eux les contacts d'un bloc batterie !!

Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et infl ammable !

En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer abondamment à l'eau. En cas de projection dans les yeux, les laver à l'eau claire et consulter immédiatement un médecin !

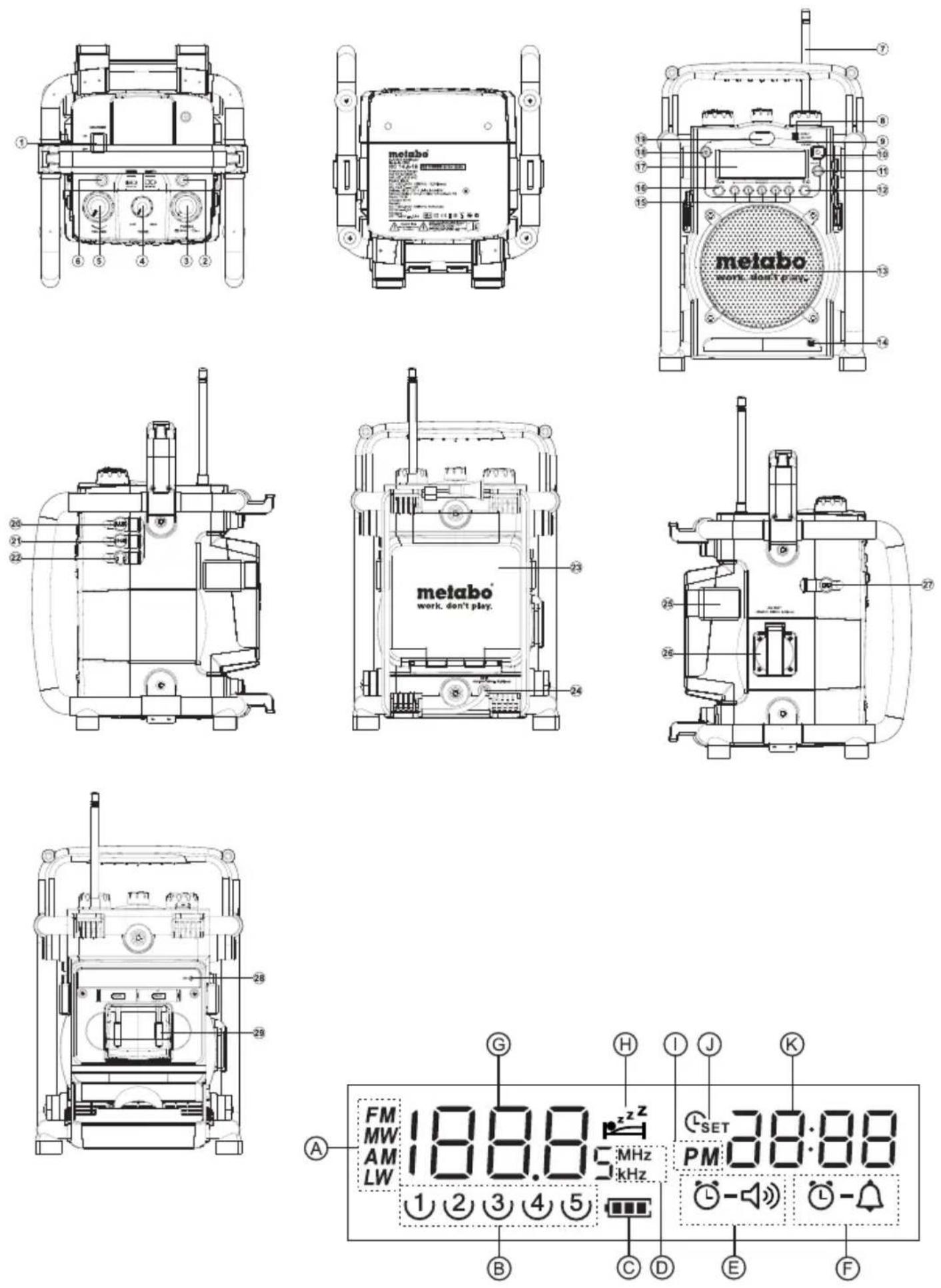

Éléments de commande

① Commutateur de charge
② Témoin de défaut pour le chargeur
③ Réglage de la station/réglage de l'heure/recherche automatique
④ Réglage du son
⑤ Réglage du volume
⑥ Témoin de fonctionnement du chargeur
⑦ Antenne FM
⑧ A ffi chage LED AUX IN
⑨ A ffi chage LED DC OUT
⑩ Interrupteur marche/arrêt
⑪ Sélection de la bande
⑫ Mode buzzer
13 Haut-parleur
14 Buzzer
15 Mémorisation des stations
16 Alarme radio
⑰ Écran LCD
18 Bouton éclairage
19 Lumière
20 Prise AUX IN
21 Prise sortie DC
22 Prise casque
23 Compartiment batterie
24 Câble électrique
25 Fixation du couvercle batterie
26 AC OUT (suivant équipement)
27 Prise entrée DC
28 Câble AUX IN avec fi che
30 Batterie Lithium-Ion (non fournie)

Affi chage LCD

A ffi chage de la bande
B Station pré-réglée
© Puissance batterie
D Unité de fréquence
E Réglage du réveil radio
F Alarme HWS
G Fréquence
H Sommeil et répétition d'alarme
A ffi chage pour l'après-midi (PM)
J Réglage de l'heure
K Horloge

Alimentation de la radio

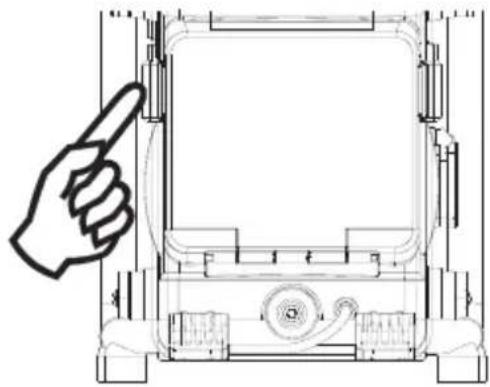

Nota :

Placez la batterie de sécurité avant les batteries principales. Elle est utilisée pour sécuriser la mémorisation des stations et de l'heure. Il est nécessaire d'utiliser la batterie de sécurité (2 x UM-3 1,5 V, non fournie) pour sécuriser la mémorisation même si vous reliez ensuite la radio au courant (alternatif). Sans la batterie de sécurité, l'heure et les stations mémorisées sont perdues lorsque le câble est débranché de la prise ou en cas de coupure d'électricité.

Le compartiment de la batterie de sécurité se situe dans le compartiment des batteries principales. Placez 2 batteries AA (UM-3) et assurez-vous que leur position correspond aux illustrations.

1.

1. Fonctionnement sur batterie

Pour placer les batteries, retirez tout d'abord le couvercle en ouvrant les fixations. Placez une batterie Metabo Li-lon de 14,4 à 18 V dans le compartiment. Assurez-vous que la position correspond aux illustrations. Fermez le couvercle de batterie et replacez les fixations. Si la radio n'est pas utilisée pendant une longue durée, il est conseillé d'en retirer la batterie. Seules les batteries suivantes sont adaptées au fonctionnement radio : Metabo Li-Power Compact, Li-Power Plus et Li-Power Extreme avec 14,4 ou 18 V. Risque d'incendie et d'explosion avec des batteries d'autres fabricants.

2. Utilisation sur courant alternatif

Avant de relier le câble réseau à la fiche, assurez-vous que la tension est correcte. Si des batteries sont présentes dans la radio, celles-ci sont automatiquement désactivées dès que le câble c.a. est branché.

Desserrez la fixation du câble et retirez le câble du carter en le tournant.

3. Utilisation sur courant continu

La radio peut également être utilisée via la prise de courant continu (DC IN) avec 9-14 V c.c. ; cette prise est conçue de manière à pouvoir être alimentée par un véhicule ou un bateau et vous permet donc d'utiliser la radio en extérieur ou sur un bateau. Un câble supplémentaire pour allume-cigare (non fourni) est nécessaire pour cet appareil.

Nota :

Veillez à ne pas inverser les électrodes +/- du courant continu d'entrée ou à ne pas les soumettre à des tensions extrêmes supérieures à 16 V, ce qui entraînerait la destruction du circuit interne.

Réglage de l'heure

1. L'heure peut être réglée radio allumée ou éteinte.
2. Sur l'écran apparaît ":- - -" lorsque les batteries sont placées ou la radio alimentée en électricité.
3. Pressez le bouton de réglage de la station (réglage de l'heure) plus de deux secondes ; le symbole de réglage de l'heure ^C_SET ainsi que les chiffres apparaissent à l'écran, puis un signal retentit.
4. Tournez le bouton de réglage de la station (réglage de l'heure) pour sélectionner l'heure souhaitée.
5. Pressez le bouton de réglage de la station, le chiffre des minutes clignote.
6. Tournez le bouton de réglage de la station pour sélectionner la minute souhaitée.
7. Pressez le bouton de réglage de la station pour quitter le réglage de l'heure.

Utilisation de la radio

Cette radio dispose de trois possibilités de sélection : recherche de stations, sélection manuelle et appel des stations mémorisées.

Recherche d'une station

1. Pressez l'interrupteur marche/arrêt de la radio.
2. Sélectionnez la bande de fréquences souhaitée en pressant le bouton de sélection de la bande. Pour la bande FM, assurez-vous que l'antenne FM flexible est correctement vissée pour une meilleure réception. Pour une meilleure réception MW (AM), tournez la radio et désactivez l'interrupteur de charge situé sur le dessus afin de couper la fonction de recharge de la batterie et donc de réduire les interférences du circuit électrique.
3. Pressez le bouton de réglage de la station/réglage de l'heure/recherche automatique et relâchez (une pression plus longue, de plus de 2 s, active le réglage de l'heure) ; la radio commence à chercher et stoppe automatiquement lorsqu'une station a été trouvée. Pressez à nouveau le bouton de sélection pour sélectionner la station trouvée.
   Si vous ne pressez pas le bouton de sélection une deuxième fois lorsqu'une station est trouvée, la radio poursuivra sa recherche.
4. Tournez les boutons de réglage du volume et du son pour obtenir le niveau souhaité.
5. Pour couper la radio, pressez l'interrupteur marche/arrêt. OFF apparaît sur l'écran.

Remarque :

Sélection manuelle

1. Pressez l'interrupteur marche/arrêt de la radio.
2. Sélectionnez la bande de fréquences souhaitée en pressant le bouton de sélection de la bande. Réglez l'antenne comme décrit plus haut.
3. Après avoir sélectionné la bande de fréquences, tournez le bouton de réglage de la station ; la fréquence est alors modifiée comme suit :
   FM : 50 ou 100 kHz MW (AM) : 9 ou 10 kHz
4. Tournez les boutons de réglage du volume et du son pour obtenir le niveau souhaité.
5. Pour couper la radio, pressez l'interrupteur marche/arrêt. OFF apparaît sur l'écran.

Mémoriser la station

Cinq stations peuvent être mémorisées par bande de fréquences.

1. Pressez l'interrupteur marche/arrêt de la radio.
2. À l'aide de l'une des méthodes expliquées ci-dessus, recherchez la station souhaitée.
3. Pressez le bouton de mémorisation de la station et maintenez-le appuyé jusqu'à ce qu'un signal retentisse. Le numéro de mémorisation apparaît sur l'écran et la station est mémorisée sous le bouton de mémorisation choisi.
4. Répétez ce processus pour les autres stations.
5. Les stations mémorisées peuvent être remplacées en suivant les processus décrits ci-dessus.

Appel des stations mémorisées

1. Pressez l'interrupteur marche/arrêt de la radio.
2. Sélectionnez la bande de fréquences souhaitée.
3. Pressez brièvement le bouton de mémorisation souhaité. Le numéro de mémorisation et la fréquence de la station apparaissent sur l'écran.

Réglage du réveil

Si la fonction réveil est activée, la radio s'allume sur la station souhaitée à l'heure de réveil définie. La radio fonctionne alors pendant une heure si elle n'est pas désactivée par une pression de l'interrupteur marche/arrêt. Si l'interrupteur marche/arrêt est pressé lorsque la radio est active, la fonction de réveil est désactivée pour 24 heures.

Nota :

Le réglage du radio réveil ne peut être activé que lorsque l'heure de réveil et la station sont définies. La fonction de radio réveil passe automatiquement en mode buzzer si la batterie de la radio est faible ou que le signal radio choisi est trop faible.

a. Réglage du radio réveil :

1. Le radio réveil peut être réglé radio allumée ou éteinte.
2. Pressez brièvement le bouton de réglage de réveil, de symbole de radio réveil clignote.
3. Pendant ce temps, pressez pendant plus de 2 secondes le bouton de réglage de la station/réglage de l'heure/recherche automatique jusqu'à ce qu'un signal retentisse.
4. L'affichage des heures clignote. Tournez le bouton de réglage de la station pour sélectionner l'heure, puis appuyez de nouveau sur le bouton de réglage de la station/réglage de l'heure/recherche automatique pour confirmer le réglage de l'heure.
5. Répétez le processus pour le réglage des minutes. Pressez de nouveau le bouton de réglage de la station/réglage de l'heure/recherche automatique pour mettre fin au réglage de l'heure de réveil.

b. Réglage de la station pour le réveil :

1. Pendant le réglage de l'heure de réveil et alors que le symbole de réveil clignote, pressez le bouton de sélection de la fréquence afin de définir la bande de fréquences souhaitée ainsi que la station (station mémorisée ou sélection manuelle).
2. Lorsque tous les réglages ont été effectués comme décrits plus haut, maintenez le bouton pressé pendant 2 secondes ; un signal retentit pour activer ou désactiver l'alarme. Le symbole apparaît sur l'écran lorsque l'heure de réveil par radio a été définie.
   Remarque : Si aucune nouvelle station n'a été définie pour l'heure de réveil, la dernière station utilisée est sélectionnée.

Réglage de l'alarme avec sonnerie progressive (HWS = Humane Wake System)

Lorsque l'alarme HWS est sélectionnée, une sonnerie retentit.

Le volume de cette sonnerie augmente toutes les 15 secondes pendant une minute, se coupe pendant une minute puis le processus reprend.

Le réveil reste actif pendant une heure s'il n'est pas désactivé par une pression de l'interrupteur marche/arrêt. Si l'interrupteur marche/arrêt est pressé lorsque la radio est active, la fonction de réveil est désactivée pour 24 heures.

1. Le réveil HWS peut être réglé radio allumée ou éteinte.
2. Pressez brièvement le bouton de réveil HWS, le symbole clignote.
3. Pendant ce temps, pressez pendant plus de 2 secondes le bouton de réglage de la station/réglage de l'heure/recherche automatique jusqu'à ce qu'un signal retentisse. Les chiffres des heures clignotent.
4. Tournez le bouton de sélection pour sélectionner l'heure de réveil souhaitée, puis pressez à nouveau le bouton de réglage de la station. Ensuite, les chiffres des minutes clignotent.
5. Tournez le bouton de réglage de la station pour définir les minutes souhaitées, puis pressez de nouveau le bouton de sélection pour terminer le réglage de l'heure de réveil.
6. Maintenez pressé le bouton de réveil HWS pendant 2 secondes ; un signal retentit pour activer ou désactiver l'alarme.

Le symbole 📋-△ apparaît sur l'écran lorsque le réveil HWS a été défini.

Fonction répétition d'alarme

1. Lorsque la fonction réveil est activée, la fonction répétition d'alarme peut être activée par une pression de n'importe quel bouton, sauf l'interrupteur marche/arrêt. Le signal d'alarme correspondant (radio ou sonnerie) est coupé pour 5 minutes.
2. Sur l'écran, le symbole de répétition d'alarme et le symbole de réveil clignotent. La fonction répétition d'alarme est répétée pendant l'heure pour laquelle est activée la fonction réveil.

Fonction sommeil

La fonction sommeil coupe la radio une fois qu'une durée prédéfinie est écoulée.

1. Maintenez pressé l'interrupteur marche/arrêt pendant plus de 2 secondes, jusqu'à ce qu'un signal sonore retentisse ; les différentes durées défilent sur l'écran dans l'ordre suivant : 60-45-30-15-120-90-60. Relâchez l'interrupteur marche/arrêt lorsque la durée souhaitée apparaît. Le symbole 📋 apparaît à l'écran et la dernière station écoutée est activée.

2. Pour interrompre la fonction sommeil, pressez l'interrupteur marche/arrêt ; le symbole apparaît et la radio est désactivée.

Éclairage de l'affi chage

Une pression d'un des boutons éclaire l'écran LCD pendant env. 15 secondes. Pendant la recherche de stations ou lorsque la fonction réveil est active, l'affichage s'éclaire également automatiquement. Lorsqu'une source de courant alternatif est utilisée, l'écran est allumé en permanence.

Sélection des écarts pour la recherche de stations

Les écarts pour la recherche de stations sont différents selon le pays dans lequel le produit a été acheté. Si vous avez acheté la radio en Europe mais souhaitez l'utiliser en Amérique du Nord ou dans certains pays d'Amérique du Sud, il est possible que vous ayez à ajuster les écarts pour la recherche de stations, afin de garantir un fonctionnement optimal. Sur radio désactivée, pressez le bouton d'écart/bande de fréquences pendant plus de 2 secondes afin d'afficher l'écart défini pour FM (UKW). Maintenez le bouton d'écart/bande de fréquences pressé pendant encore env. 5 secondes jusqu'à ce que FM et 50 kHz (écart) clignotent sur l'écran et qu'un signal sonore retentisse. Une rotation du bouton de réglage de la station permet d'augmenter l'écart à 100 kHz par étape de recherche.

Après le réglage de l'écart pour FM (UKW), pressez à nouveau le bouton d'écart/bande de fréquences. MW apparaît sur l'écran et 9 kHz clignote. Une rotation du bouton de réglage de la station permet d'augmenter l'écart à 10 kHz par étape de recherche. Pressez le bouton d'écart/bande de fréquences pour mettre fin au réglage.

Prises AUX et casque

1. Deux raccordements AUX sont présents : une prise AUX sur le côté droit de la radio et une fiche AUX dans le compartiment batterie. La prise AUX est conçue pour une utilisation avec un magnétophone, un enregistreur mini-disque, un lecteur MP3 ou CD ou d'autres appareils pouvant offrir un niveau de référence. Le raccordement d'un appareil externe à la prise AUX coupe le signal interne. Le réglage du volume et du son permet de définir le niveau acoustique. Remarque : La LED pour AUX-1 s'allume uniquement lorsque la prise AUX, à droite de la radio, est raccordée.

2. La prise pour casque (3,5 mm) à droite de la radio est utilisée soit pour un casque, soit pour des écouteurs. Le branchement de la fiche du casque coupe automatiquement le haut-parleur interne. Si le réveil ou l'alarme doivent être activés, débranchez le casque.

DC OUT - Chargement d'un portable

DC OUT fonctionne uniquement à l'état hors tension de la radio.

Prise adaptée pour des téléphones portables avec batteries de 3,6 - 4,8 V. Lisez pour cela la notice de votre téléphone portable.

Branchez le câble de recharge (non fourni) à la prise DC OUT. Les portables Nokia peuvent être raccordés directement à ce câble. Les portables de Sony Ericsson doivent être raccordés avec la fiche adaptateur fournie. Pour les portables d'autres fabricants, vous trouverez la fiche adaptée dans les magasins d'accessoires de téléphones portables.

Éclairage

Votre radio est équipée sur la face avant d'une LED longue durée. L'éclairage est activé et désactivé par une légère pression du bouton d'éclairage.

AC OUT (suivant équipement)

Le connecteur femelle AC OUT est uniquement actif en mode de fonctionnement sur secteur de la radio, pas en mode batterie.

Ouvrez le capot d'AC OUT et branchez la fiche de l'appareil électronique externe dans la prise. La consommation électrique maximale admissible est de 8 A.

Caractéristiques techniques

Plages de fréquence :

FM 87,50 - 108 MHz

AM (MW)

520 - 1710 kHz (10 kHz)

522 - 1629 kHz (9 kHz)

Courant alternatif :

AC 120 V/50 Hz/60 Hz/10 A (max.) (USA)

AC 220-240 V/50 Hz/60 Hz/10 A (max.) (EU/GB/AUS)

Batteries :

Lithium-Ion 14,4 V-18 V (pour le fonctionnement sur batterie, utilisez uniquement les blocs batteries Metabo Li-Power Compact, Li-Power Plus et Li-Power Extreme avec 14,4 ou 18 V)

DC IN :

12 V/1 A Pôle positif sur fiche centrale (tension de service 9 - 14 V) ∅ 5,5 mm.

Puissance de sortie :

8 W 10 % THD @ 100 Hz @ batterie c.c. 14,4 V

6 W 10 % THD @ 100 Hz @ c.a. 230 V ou 120 V (suivant équipement)

Prise pour casque : ∅ 3,5 mm, fi che jack stéréo, sortie mono

Puissance de sortie : 4 mW + 4 mW

Prise AUX IN : ∅ 3,5 mm, fiche jack stéréo combinable comme mono

Sensibilité d'entrée : 360m Veff pour sortie 6 W @ 100 Hz

Impédance d'entrée : 47 kOhm

DC OUT : 5 V 500 mA

AC Out : 120 V (USA) / 230 V (EU/GB) / max. 8 A

Haut-parleur : 6,5" 8 Ohm 15 W, largeur de bande complète

Antenne interne :

AM (MW) antenne radio intégrée avec noyau de fer

FM (UKW) antenne à ressort pliée intégrée mais amovible

Affi chage LED : 3 LED blanches

Dimensions : 262x385x271 mm

Poids : env. 5,3 kg (sans le bloc batterie)

Lors de l'élimination de ce produit, respectez les points suivants : ne jetez pas les appareils électriques usagés dans les ordures ménagères. Si possible, recyclez. Renseignez-vous auprès des autorités locales ou des revendeurs sur le recyclage. (Directive sur les déchets d'équipements électriques et électroniques - DEEE)

Chargeur

1. Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes suivantes : EN 60335 selon les dispositions des directives 2006/95/CE, 2004/108/CE.

CE

Volker Siegle

2. Utilisation conforme

Le chargeur de la radio est exclusivement destiné au chargement de blocs batteries Metabo.

Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'outil.

Le chargeur de la radio est exclusivement destiné au chargement de blocs batteries Li-Ion (14,4 V - 18 V, 1,1 Ah - 5,2 Ah, 4 - 5 cellules).

Ne jamais essayer de charger des batteries non rechargeables.

Danger d'explosion!

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de l'appareil.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre radio, respectez les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et infl ammable !

En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincez abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau claire et consultez immédiatement un médecin !

Ne rechargez pas un bloc batterie entièrement chargé !

Utilisez le chargeur exclusivement à l'intérieur.

Protégez le chargeur de l'humidité.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

Éloignez les enfants du chargeur et de la zone de travail !

Rangez le chargeur hors de portée des enfants !

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, débranchez immédiatement le cordon d'alimentation !

N'utilisez jamais de bloc batterie défectueux !

4. Mise en service

Avant la mise en service, vérifiez que la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

Avant de mettre le chargeur en service, assurez-vous que les fentes d'aération sont bien dégagées. Respectez une distance minimale de 5 cm par rapport à tout autre objet.

4.1 Autotest

Branchez la fi che secteur.

Le témoin de défaut (2) et le témoin de fonctionnement (6) s'allument l'un après l'autre pendant env. 1 seconde, tandis que le ventilateur intégré fonctionne pendant env. 5 secondes.

5. Utilisation

5.1 Remplacer le bloc batterie

Poussez le bloc batterie jusqu'à la butée de l'ajustement glissant.

Le témoin de fonctionnement (6) clignote.

Nota :

Pour afficher le niveau de remplissage des blocs batteries Li-Ion (de 14,4 V et 18 V), retirez tout d'abord le bloc batterie du chargeur et appuyez ensuite sur la touche du bloc batterie.

5.2 Mode entretien

A la fin de l'opération de charge, le chargeur commute automatiquement sur le mode d'entretien.

Le bloc batterie peut rester dans le chargeur et sera ainsi opérationnel à tout moment. Par contre, ne laissez pas le bloc batterie dans le chargeur débranché : sinon, les cellules de batterie risqueraient de se décharger complètement et de subir des détériorations.

Le témoin de fonctionnement (6) est allumé en continu.

6 Dépannage

6.1 Témoin de défaut (2) allumé en continu

Le bloc batterie ne se recharge pas. Température trop faible/trop basse. Si la température du bloc batterie se situe entre 0 °C et 50 °C, le processus de charge débute automatiquement.

6.2 Le témoin de défaut (2) clignote

• Bloc batterie défectueux. Sortir immédiatement le bloc batterie du chargeur.
• Le bloc batterie n'a pas été inséré correctement dans l'ajustement glissant (2). Voir paragraphe 5.1.

7. Réparations

Les travaux de réparation sur le chargeur de la radio ne doivent être effectués que par un spécialiste.

Au cas où le cordon d'alimentation électrique de cet outil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un outil Metabo, contactez le représentant Metabo.

Voir les adresses sur www.metabo.com.

8. Protection de l'environnement

Les emballages Metabo sont recyclables à 100 %. La radio, le chargeur et les accessoires qui sont arrivés en fin de vie contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : ne jetez pas les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Caractéristiques techniques des chargeurs

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

U = plages de tension des blocs batteries
C = capacité du bloc batterie
I_c = courant de charge
t = durée du chargement ^1)

1) Suivant la capacité résiduelle et la température des blocs batteries, les durées de chargement réelles peuvent diff érer des valeurs indiquées.

Sous réserve de modifications allant dans le sens du progrès technique

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

U = spanningsbereiken van de accupacks

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2 Ah	2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

U = batteriernas spänningsintervall

C = batterikapacitet

I_c= laddström

t = laddtid^1)

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

		RC 14.4 - 18
U	C	I_c	t
14,4 - 18 V 1,3	Ah 2,5 A 30 min
14,4 - 18 V 1,5	Ah 2,5 A 35 min
18 V 2,2	Ah 2,5 A 50 min
14,4 - 18 V 2,6	Ah 2,5 A 60 min
14,4 - 18 V 3,0	Ah 2,5 A 70 min
14,4 - 18 V 4,0	Ah 2,5 A 90 min
14,4 - 18 V 5,2	Ah 2,5 A 115 min

NE PAS EXPOSER À LA PLUIE NI À L'HUMIDITÉ
