KÄYTTÖOHJE RC 14.4-18 METABO

Ennen kuin alat käyttämään latauslaitteella varustettua radiota, lue kaikki oheiset turvallisuustiedot ja käyttöohjeet huolellisesti läpi. Säilytä oheiset asiakirjat myöhempää tarvetta varten ja anna radio toisten käyttöön vain yhdessä näiden asiakirjojen kanssa.

1. Lue tämä ohjekirja.
2. Säilytä tämä ohjekirja hyvässä tallessa.
3. Noudata kaikkia varoituksia.
4. Noudata kaikkia ohjeita.
5. Älä käytä laitetta veden lähellä.
6. Käytä sen puhdistamiseen vain kuivaa liinaa.
7. Älä laita radiota lämpöä säteilevien lämpölähteiden lähelle, esimerkiksi lämpöpatterit, lämpövastukset, uunit ja muuta vastaavat laitteet (mukaan lukien vahvistimet). Älä altista radiota avotulelle.
8. Huolehdi siitä, ettet rajoita polaroidun pistokkeen tai maadoitetun pistokkeen suojatoimintoa. Polaroidussa pistokkeessa on kaksi virtakosketinta, jotka ovat keskenään eri levyisiä. Maado- itetussa pistokkeessa on molempien virtakoskettimien lisäksi myös maadoituskosketin. Leveä virtakosketin tai maadoituskosketin kuuluvat varustukseen turvallisuutesi varmistamiseksi. Jos oheinen pistoke ei sopi pistorasiaan, käänny pistorasian vaihtamiseksi sähköasentajan puoleen.
9. Huolehdi siitä, ettei virtajohtoa taiteta tai jätetä litistyksiin varsinkaan pistokkeiden ja yleispistorasioiden kohdalla eikä siellä, missä virtajohto tulee laitteesta ulos.
10. Käytä vain valmistajan ilmoittamia lisälaitteita/tarvikeosia.
11. Vedä virtapistoke irti pistorasiasta, jos ulkona on ukkosta, ennen säätö- ja korjaustöitä tai jos laitetta ei käytetä pitkään aikaan.
12. Korjaustöitä saavat tehdä ammattihenkilöt alkuperäisosia käyttäen. Korjaukset tulee tehdä, jos laite on vahingoittunut jollakin tavalla; näihin vikoihin kuuluvat mm. viallinen virtajohto tai pistoke, jos laitteen sisään on tunkeutunut vettä tai jos laitteen päälle on pudonnut tavaroita, radio on altistunut sateelle tai kosteudelle, ei toimi asianmukaisesti tai on pudonnut lattialle.
13. Älä altista tätä laitetta sateelle tai kosteudelle. Näin saat minimoitua palo- ja sähköiskuvaaran.
14. Sähköiskuvaaran merkintä ja siihen kuuluva kuvatunnus ovat laitteen pohjassa.
15. Laitetta ei saa altistaa vesipisaroille tai -roiskeille: Laitteen päälle ei saa asettaa mitään nesteitä sisältäviä esineitä.
16. Riippuu varustuksesta: Varmista, että vaihtovirtapistorasian suurin sallittu kuormitus ei ylitä 8 A/250 V nimellislähtötehoa. Sähköiskuvaaran välttämiseksi älä käytä AC-pistorasiaa märissä

tai kosteissa olosuhteissa. Vaihtovirtapistorasiassa on ylikuormitussuojakytkin. Jos katkaisukytkin on lauennut, silloin kaikki lähtökuormitukset täytyy irrottaa pistorasiasta ja odottaa niin kauan, kunnes kytkin on taas käyttövalmis; tämä voi kestää 3 - 5 minuuttia.

Vaihtovirtapistorasiassa on yksi maadoitusjohdin. Radion vaihtovirtapistoke täytyy kytkeä maadoitusjohtimella varustettuun vaihtovirtalähteeseen. Tämä kytkin suojaa vain vaihtovirtapistorasiaa, ei radiota tai latauslaitetta.

17. Virtalähde

Tarkista ennen kytkentää, että tyyppikilvessä ilmoitettu nimellinen verkkojännite ja verkkotaajuus sopivat paikalliselle virtalähteelle. Laitteen saa kytkeä vain määräysten mukaan maadoitettuun pistorasiaan. Tarkista säännöllisesti radion johto ja pistoke. Jos niissä on vaurioita, korjauta ne Metabo-huollossa. Jos tarvitset jatkojohtoa, sen täytyy olla kolmijohtiminen johto suojamaadoitusjohtimella, joka on kytketty asianmukaisesti pistokkeeseen ja johtoliittimeen. Käytä ulkona tehtävissä töissä vain vastaavasti merkittyä ja tähän tarkoitukseen suunniteltua jatkojohtoa. Tarkista jatkojohto säännöllisesti. Vaihda johto, jos se on vaurioitunut. Jatkojohtojen täytyy sopia nimellisteholle (katso tekniset tiedot). Johtokelaa käytettäessä johto täytyy aina kelata kokonaan rullalta.

18.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja!

Älä avaa akkuja!

Älä koske akun koskettimiin äläkä oikosulje niitä!

Viallisesta Li-Ion-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

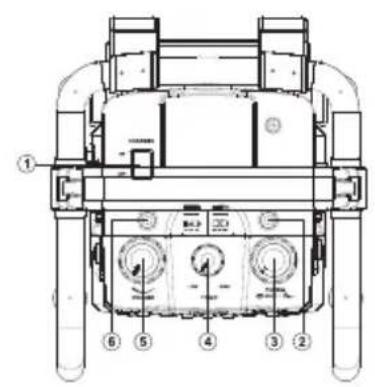

① Latauskytkin
② Latauslaitteen varoitusvalo
③ Asemien viritys / kellonajan asetus / asemien hakutoiminto
④ Äänensävysäädin
⑤ Äänenvoimakkuussäädin
⑥ Latauslaitteen toiminnan merkkivalo
⑦ FM-antenni
⑧ AUX IN LED -näyttö
⑨ DC OUT LED -näyttö
10 Virtakytkin
⑪ Taajuuskaistan valinta
12 Summerihälytys
13 Kaiutin
14 Summeri
15 Asemamuisti
16 Radiohälytys
17 LCD-näyttö
18 Valokytkin
19 Valo
⑳ AUX IN -kosketin
21 DC-lähtökosketin
22 Korvakuulokekosketin
23 Akkukotelo
24 Virtajohto
25 Akkukotelon kannen pidike
26 AC OUT (riippuu varustuksesta)
27 DC-tulokosketin
28 AUX IN -johto pistokkeella
③0 Litiumioniakku (ei sisälly toimitukseen)

LCD-näyttö

A Taajuuskaistanäyttö
B Esiasetetut asemat
© Akkuteho
D Taajuusyksikkö
E Radioherätysasetukset
F HWS-summerihälytys
G Taajuus
H Uni- ja torkkutila
① Iltapäivänäyttö (PM)
J Kellonajan asetus
K Kello

Radion virtalähde

Huomautus:

Laita apuparistot paikalleen ennen pääakkua. Niitä tarvitaan asemamuistin ja kellonajan säilyttämiseen. Apuparistoja (2 x UM-3 1,5 V, eivät kuuluu toimitukseen) täytyy käyttää muistin varmistamiseen, myös silloin kun radiolle syötetään yksinomaan (vaihto-)virtaa. Ilman apuparistoa kellonaika ja asemamuisti häviävät, kun virtajohto vedetään pistorasiasta tai kun tapahtuu virtakatkos.

Apuparistojen kotelo on pääakkukotelossa. Laita kaksi AA (UM-3) -paristoa paikalleen ja varmista, että ne ovat kuvan mukaisessa asennossa.

1.

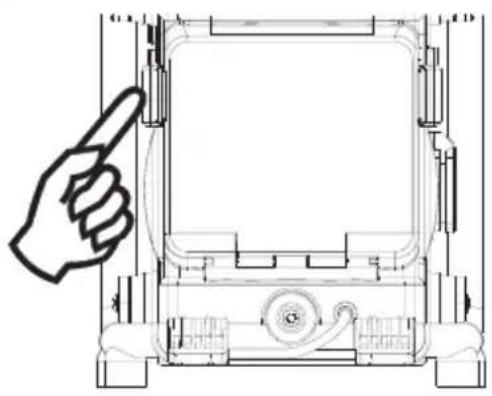

Akun/paristojen asentamiseksi irrota ensin kansi avaamalla pidikkeet. Aseta Metabon 14,4 ... 18 V-Li-lon-akku koteloon. Varmista, että se on kuvien mukaisessa asennossa. Sulje akku-kotelon kansi ja kiinnitä pidikkeet jälleen paikoilleen. Jos radiota ei käytetä pitkään aikaan, silloin akku kannattaa irrottaa radiosta. Radiokäyttöön sopivat vain Metabo-akut Li-Power Compact, Li-Power Plus ja Li-Power Extreme 14,4 tai 18 V. Jos yrität käyttää muiden valmistajien akkuja, tällöin syntyy palo- ja räjähdysvaara.

2. Käyttö vaihtovirralla

Varmista, että jännite on oikea, ennen kuin yhdistät verkkojohdon pistorasiaan. Jos radiossa on akku/paristoja, silloin ne kytketään automaattisesti pois päältä heti kun AC-virtajohto kytketään.

Avaa johtopidike ja vedä johto kotelon ympäriltä esiin.

3. Käyttö tasavirralla

Radiota voidaan käyttää myös tasavirtakoskettimen (DC IN) välityksellä 9-14 voltin DC-virralla.

Tämä kosketin on suunniteltu niin, että sille voidaan syöttää virtaa autosta tai veneestä, niin että voit käyttää radiota ulkona tai veneessä. Tämä laite tarvitsee savukkeensytyttimeen asennettavan lisäjohdon (ei kuulu toimitukseen).

Huomautus:

Huolehdi siitä, ettet sekoita tulon tasavirtaelektrodeja +/- keskenään tai syötä äärimmäisen korkei-ta, yli 16 V jännitteitä, koska ne johtavat sisäisten virtapiirien rikkoutumiseen.

Kellonajan asetus

1. Kellonaika voidaan asettaa radion ollessa päälle- tai poiskytkettynä.
2. Näyttöön tulee "- : - -", kun paristot on laitettu paikalleen tai radio saa virtaa johdon välityksellä.
3. Paina asemien asetusnuppia (kellonajan asetus) yli kaksi sekuntia; näytössä vilkkuu kellonajan asetuksen tunnus Ⓤsekä tuntilukema, sitten kuuluu merkkiääni.
4. Käännä asemien asetusnuppia (kellonajan asetus), jotta saat asetettua haluamasi tuntiluke-man.
5. Paina asemien asetusnuppia, minuuttilukema vilkkuu.
6. Käännä asemien asetusnuppia, jotta saat asetettua haluamasi minuuttilukeman.
7. Paina asemien asetusnuppia kellonajan asetuksen päättämiseksi.

Radion käyttö

Tässä radiossa on kolme erilaista asemien viritysmahdollisuutta: asemien hakutoiminto, manuaalinen asemien valinta ja muistiin tallennettujen asemien päällekytkeminen.

Asemien hakutoiminto

1. Paina radion virtakytkintä.
2. Valitse haluamasi taajuuskaista painamalla taajuuskaistanuppia. Huolehdi FM-valinnan yhteydessä siitä, että joustava FM-antenni on parhaan vastaanoton takaamiseksi ruuvattu asianmukaisesti paikalleen. Sitävastoin parhaan MW (AM) -vastaanoton takaamiseksi käännä radio ja kytke ylhäällä oleva latauskytkin pois päältä, niin että akun lataustoiminto keskeytyy, jotta saat tarpeen mukaan vähennettyä virtapiirin aiheuttamia häiriöitä.
3. Paina asemien virityksen / kellonajan asetuksen / asemien hakutoiminnon nuppia ja vapauta se sitten (muuten aktivoit pitempään painettaessa (> 2 s) kellonajan asetuksen); radio alkaa etsiä asemia ja pysähtyy automaattisesti löytäessään aseman. Paina viritysnuppia uudelleen, kun haluat valita löydetyn aseman.
   Huomautus:
   Radio jatkaa seuraavien vastaanottokelpoisten asemien etsimistä, jos et paina aseman löytymisen yhteydessä viritysnuppia toista kertaa.
4. Käännä äänenvoimakkuus- ja äänensävysäädintä, jotta saat asetettua haluamasi äänenvoimakkuustason.
5. Paina virtakytkintä, kun haluat kytkeä radion pois päältä. Näyttöön tulee OFF.

Manuaalinen asemien valinta

1. Paina radion virtakytkintä.

2. Valitse haluamasi taajuuskaista painamalla taajuuskaistanuppia. Säädä antenni edellä kuvatulla tavalla.

3. Taajuuskaistan valinnan jälkeen käännä asemien viritysnuppia; tällöin muutat taajuutta seuraa- vin askelin:

FM: 50 tai 100 kHz

1. Käännä äänenvoimakkuus- ja äänensävysäädintä, jotta saat asetettua haluamasi äänenvoimakkuustason.

2. Paina virtakytkintä, kun haluat kytkeä radion pois päältä. Näyttöön tulee OFF.

Asemien tallentaminen

Jokaiselle taajuuskaistalle voidaan tallentaa enintään viisi asemaa.

1. Paina radion virtakytkintä.

2. Etsi haluamasi asema jollakin edellä kuvatulla toimintatavalla.

3. Paina aseman tallennusnuppia niin kauan, kunnes kuulet merkkiäänen. Näyttöön tulee muistipaikan numero ja asema tallennetaan valitulle asemamuistinupille.

4. Toista tämä toimenpide muilla asemilla.

5. Muistiin tallennetut asemat voidaan päällekirjoittaa edellä kuvatuilla toimintatavoilla.

Muistiin tallennettujen asemien päällekytkeminen

1. Paina radion virtakytkintä.

2. Valitse haluamaasi taajuuskaista.

3. Paina lyhyesti haluamaasi asemamuistinuppia. Näyttöön tulee muistipaikan numero ja aseman taajuus.

Herätysajan asetus

Jos olet valinnut herätysajan, radio kytkeytyy päälle ja soittaa haluamaasi asemaa asetettuna herätysaikana. Radioherätysaika on tunnin toiminnassa, jos et sammuta sitä virtakytkintä painamalla. Jos painat virtakytkintä radioherätyksen ollessa aktivoituna, hälytystoiminto deaktivoidaan 24 tunniksi.

Huomautus:

Radioherätysasetus voidaan aktivoida vain silloin, kun sekä herätysaika että myös radioasema ovat asetettuina. Radioherätystoiminto vaihtaa automaattisesti summerihälytykselle, jos radion akku on heikko tai valittu asemasignaali on liian heikko.

a. Radioherätyskellon asetus:

1. Radioherätyskello voidaan asettaa radion ollessa päälle- tai poiskytkettynä.
2. Paina radioherätysaikanuppiä lyhyesti, jolloin saat radioherätystunnuksen- vilkkumaan.
3. Paina tänä aikana asemien asetuksen / kellonajan asetuksen / asemien hakutoiminnon nuppia yli 2 sekuntia, jonka jälkeen kuuluu merkkiääni.
4. Tuntilukema vilkkuu. Käännä asemien viritysnuppia, jotta saat valittua haluamasi tuntilukeman. Paina sen jälkeen asemien asetuksen / kellonajan asetuksen / asemien hakutoiminnon nuppia uudelleen, jotta saat vahvistettua tuntiasetuksen.
5. Suorita samat toimenpiteet minuuttien asettamiseksi. Paina asemien asetuksen / kellonajan asetuksen / asemien hakutoiminnon nuppia uudelleen, kun haluat lopettaa herätysajan asetuksen.

b. Aseman viritys herätysajalle:

1. Paina radion herätysajan asetuksen ja vilkkuvan herätysaikatunnuksen yhteydessä taajuuskaistanuppia, jotta saat viritettyä haluamasi taajuuskaistan sekä radioaseman manuaalisesti tai muistiin tallennettujen radioasemien avulla.

2. Kun kaikki asetukset on suoritettu edellä kuvatulla tavalla, paina nuppia 2 sekuntia. Sen jälkeen kuuluu merkkiääni hälytyksen päälle- tai poiskytkentään. Näyttöön tulee 3 kun radioherätysaika on asetettu. Huomautus: jos et virittänyt mitään uutta radioasemaa herätysajalle, laite valitsee viimeksi viritetyn radioaseman.

Hälytyksen asetus voimistuvalla herätysäänellä (HWS = Humane Wake System)

HWS-hälytyksessä laite antaa herätysäänen.

Tämän herätysäänen voimakkuus kasvaa yhden minuutin aikana 15 sekunnin välein ja mykistyy sitten yhdeksi minuutiksi. Sen jälkeen herätys toistetaan taas uudelleen.

Herätysaika on tunnin toiminnassa, jos et sammuta sitä virtakytkintä painamalla. Jos painat virtakytkintä radioherätyksen ollessa aktivoituna, hälytystoiminto deaktivoidaan 24 tunniksi.

1. HWS-herätysaika voidaan asettaa radion ollessa päälle- tai poiskytkettynä.
2. Paina HWS-herätysaikanuppiä lyhyesti, jolloin tunnus-alkaa vilkkumaan.
3. Paina tänä aikana asemien asetuksen / kellonajan asetuksen / asemien hakutoiminnon nuppia yli 2 sekuntia, jonka jälkeen kuuluu merkkiääni. Tuntilukeman näyttö vilkkuu.
4. Käännä viritysnuppia, jotta saat valittua haluamasi tuntilukeman herätysajalle. Paina sen jälkeen uudelleen asemien viritysnuppia. Sitten minuuttilukema vilkkuu.
5. Käännä asemien viritysnuppia, jotta saat asetettua haluamasi minuuttilukeman herätysajalle. Paina sen jälkeen uudelleen viritysnuppia, jotta saat herätyssäädön päätökseen.
6. Paina HWS-herätysaikanuppiä 2 sekuntia, sen jälkeen kuuluu merkkiääni hälytyksen päälle-tai poiskytkentään.

Näyttöön tulee, kun HWS-herätysaika on asetettu.

Torkkutoiminto

1. Herätystoiminnon ollessa päällä torkkutoiminto aktivoidaan painamalla mitä tahansa nuppia – lukuun ottamatta virtakytkintä. Kulloinenkin herätysääni (radio tai hälytysääni) kytkeytyy pois toiminnasta 5 minuutiksi.

2. Näytössä vilkkuu sekä torkkutunnus etta myös herätysajan tunnus. Torkkutoiminto toistuu sen tunnin aikana, jolloin herätystoiminto on aktivoitu.

Unitoiminto

Unitoiminnon aikakytkentä sammuttaa radion esiasetetun ajan kuluttua.

1. Paina virtakytkintä yli 2 sekuntia, sen jälkeen kuuluu merkkiääni, eri unitoimintoajat tulevat näyttöön seuraavassa järjestyksessä: 60-45-30-15-120-90-60. Vapauta virtakytkin, kun haluamasi aika tulee näyttöön. Tunnus-tulee näyttöön ja radio alkaa soittamaan viimeksi valittua asemaa.

2. Kun haluat keskeyttää unitoiminnon, paina virtakytkintä. Tunnus Rurde näyttöön ja radio on sammutettu.

Näytön valaistus

Painaessasi mitä tahansa nuppia LCD-näyttö syttyy noin 15 sekunniksi. Asemien hakutoiminnon tai aktivoidun herätystoiminnon yhteydessä näyttö syttyy niinikään automaattisesti. Näyttö palaa AC-virtalähdettä käytettäessä jatkuvasti.

Taajuusvälien valinta asemien hakutoiminnossa

Taajuusvälit asemien hakutoiminnossa vaihtelevat kulloinkin riippuen maasta, mistä tuote on ostettu. Jos olet ostanut radion Euroopasta ja haluat käyttää sitä Pohjois-Amerikassa tai joissakin etelä-amerikkalaisissa maissa, silloin on mahdollisesti tarpeen säätää asemien hakutoiminnon taajuusvälejä asianmukaisen toiminnan takaamiseksi. Radion ollessa sammutettuna paina taajuusvälin/taajuuskaistan nuppia yli 2 sekuntia, jotta saat näkyviin FM:lle (ULA) asetetun välin. Paina taajuusvälin/taajuuskaistan nuppia edelleen noin 5 sekuntia, kunnes näytössä vilkkuu FM ja 50 kHz (väli) ja kuulet merkkiäänen. Asemien viritintä kääntämällä voit korottaa kyseiseksi väliksi 100 kHz per hakuaskel.

FM:n (ULA) taajuusvälin säätämisen jälkeen täytyy painaa uudelleen taajuusvälin/taajuuskaistan nuppia. Näyttöön tulee MW ja lukema 9 kHz vilkkuu. Asemien viritintä kääntämällä voit korottaa kyseiseksi väliksi 10 kHz per hakuaskel. Asetustoiminto päätetään painamalla taajuusvälin/taajuuskaistan nuppia.

AUX- ja korvakuulokekoskettimet

1. Laitteessa on kaksi AUX-liitäntää; yksi AUX-kosketin radion oikealla sivulla sekä yksi AUX-pistoke akkukotelossa. AUX-kosketin on tarkoitettu nauhoittimen, Minidisc-äänityslaitteen, MP3-tai CD-soittimen tai muiden linjatasoisten laitteiden käyttöön. Ulkoisen laitteen liittäminen AUX-koskettimeen merkitsee samalla sisäisen signaalin mykistämistä. Äänenvoimakkuuden tasoa voidaan säätää äänenvoimakkuus- ja äänensävysäätimillä.
   Huomautus: AUX-1:n LED syttyy vain silloin, kun radion oikean sivun AUX-kosketin on kytketty.

2. Korvakuulokekosketinta (3,5 mm) radion oikealla sivulla käytetään joko korva- tai nappikuulokkeille. Korvakuulokepistokkeen kytkeminen merkitsee automaattisesti sisäisen kaiuttimen mykistämistä. Kun haluat herätysajan tai hälytyksen toimivan, silloin korvakuulokkeet täytyy irrottaa koskettimesta.

DC OUT - matkapuhelimen lataaminen

DC OUT toimii vain silloin, kun radio on kytketty pois päältä.

Sopii 3,6 - 4,8 voltin akulla varustetuille matkapuhelimille. Katso lisätietoja matkapuhelimesi käyttöohjeista.

Kytke latausjohto (ei kuulu toimitukseen) DC OUT -lähtöön. Nokia-matkapuhelimet voidaan kytkeä suoraan tähän johtoon. Sony Ericssonin matkapuhelimissa kytke oheinen adapteripistoke. Muiden valmistajien matkapuhelimille sopivan pistokkeen voit hankkia matkapuhelintarvikelikkeistä.

Valo

Radion etupuoli on varustettu pitkäikäisellä LED-valolla. Valo sytytetään ja sammutetaan paina-malla kevyesti valonäppäintä.

AC OUT (riippuu varustuksesta)

AC OUT -kosketin on aktivoitu vain silloin, kun radiota käytetään verkkovirralla. Se ei ole aktivoitu, kun radiota käytetään akulla.

Avaa AC OUT -kansi ja kytke ulkoisen elektronisen laitteen pistoke koskettimeen. Suurin sallittu virrankulutus on 8 A.

Tekniset tiedot

Taajuusalueet:

FM 87,50 - 108 MHz

AM (MW)

520 - 1710 kHz (10 kHz)

522 - 1629 kHz (9 kHz)

Vaihtovirta:

AC 120 V/50 Hz/60 Hz/10 A (maks.) (USA)

AC 220-240 V/50 Hz/60 Hz/10 A (maks.) (EU/GB/AUS)

Akut:

Litiumioni 14,4 V-18 V (radion akkukäyttöön soveltuvat vain Metabo-akut Li-Power Compact, Li-Power Plus ja Li-Power Extreme 14,4 tai 18 V)

DC IN:

12 V/1 A plusnapa keskipistokkeella (käyttöjännite 9 - 14 V) ∅ 5,5 mm.

Lähtöteho:

8 W 10 % THD @ 100 Hz @ DC-akku 14,4 V

6 W 10 % THD @ 100 Hz @ AC 230 V tai 120 V (riippuu varustuksesta)

Korvakuulokekosketin: ∅ 3,5 mm, stereo-jakkipistoke, mono-lähtö

Lähtöteho: 4 mW + 4 mW

AUX IN -kosketin: ∅ 3,5 mm, stereo-jakkipistoke yhdistettävissä monoliitäntänä

Tuloherkkyys: 360m Veff kun lähtö 6 W @ 100 Hz

Tuloimpedanssi: 47 kOhm

DC OUT: 5 V 500 mA

AC Out: 120 V (USA) / 230 V (EU/GB) / maks. 8 A

Kaiutin: 6,5" 8 ohmia 15 W, täysi kaistaleveys

Sisäinen antennijärjestelmä:

AM (MW) integroitu radioantenni rautaytimellä

FM (ULA) integroitu, mutta irrotettava taivutettu jousiantenni

LED-näyttö: 3 valkoista LED-valoa

Mitat: 262x385x271 mm

Paino: noin 5,3 kg (ilman akkua)

Sitten kun tämä tuote on tullut elinkaarensa loppuun, muista huomioida seuraavat asiat: älä hävitä käytöstä poistettuja sähkölaitteita talousjätteiden mukana. Toimita kierrätyspisteeseen jos tällainen mahdollisuus on olemassa. Jätteiden hyötykäytöstä saat lisätietoja paikallisilta viranomaisilta tai kauppiaaltasi. (Käytöstä poistettuja elektroniikka- ja sähkölaitteita koskeva direktiivi - WEEE)

Latauslaite

1. Vaatimustenmukaisuusvakuutus

Täten vastaamme siitä, että tämä tuote täyttää seuraavien normien vaatimukset: EN 60335 direktivien 2006/95/EY, 2004/108/EY määräysten mukaan.

CE

Volker Siegle

2. Määräystenmukainen käyttö

Latauslaitteella varustettu radio soveltuu yksinomaan Metabo-akkujen lataamiseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietä-mystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

Latauslaitteella varustettu radio soveltuu vain Li-lon-akkujen lataamiseen (14,4 V - 18 V, 1,1 Ah - 5,2 Ah, 4 - 5 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatetta-va.

3. Erityiset turvallisuusohjeet

Noudata oman ja radion turvallisuuden varmistamiseksi kaikkia tällä tunnuksella merkittyjä tekstikohtia!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta Li-Ion-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Älä lataa täysinäistä akkua uudelleen!

Käytä latauslaitetta vain sisätiloissa.

Suojaa latauslaite kosteudelta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa.

Pidä lapset poissa latauslaitteen ja työskentelyalueen luota!

Säilytä latauslaite lasten ulottumattomissa!

Vedä verkkopistoke heti irti, jos latauslaite savuaa tai syttyy palamaan!

Älä käytä viallisia akkuja!

4. Käyttöönotto

Tarkasta ennen käyttöönottoa, että konekilvessä ilmoitettu verkkojännite ja verk-kotaajuus vastaavat paikallisen sähköverkon arvoja.

Varmista ennen latauslaitteen käyttöönottoa, että ilmaraot ovat vapaina. Vähimmäisetäisyys muihin esineisiin on 5 cm.

4.1 Itsetestaus

Kytke verkkopistoke paikalleen.

Varoitusvalo (2) ja toiminnan merkkivalo (6) palavat perätysten noin 1 sekunnin ajan ja integroitu tuuletin käy noin 5 sekunnin ajan.

5. Käyttö

5.1 Akun vaihtaminen

Työnnä akku kiinnityskohdan vasteeseen asti.

Toiminnan merkkivalo (6) vilkkuu.

Huomautus:

Kun haluat nähdä Li-lon-akun (14,4 V, 18 V akku) lataustilan, ota akku ensin pois latauslaitteesta ja paina sitten akussa olevaa nuppia.

5.2 Ylläpitolataus

Kun lataus on päättynyt, latauslaite vaihtaa automaattisesti ylläpitolataustilaan.

Akku voidaan jättää latauslaitteeseen. Näin se pysyy aina käyttövalmiina. Älä kuitenkaan jätä akkua poiskytkettyyn latauslaitteeseen, koska muuten syntyy akun liiallisen purkautumisen ja akkukennojen vaurioitumisen vaara.

Toiminnan merkkivalo (6) palaa jatkuvasti.

6. Häiriö

6.1 Varoitusvalo (2) palaa jatkuvasti

Akkua ei ladata. Liian korkea tai liian matala lämpötila. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

6.2 Varoitusvalo (2) vilkkuu

• Akku on viallinen Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty asianmukaisesti paikalleen kiinnityskohtaansa (2). Katso kohta 5.1.

7. Korjaus

Latauslaitteella varustetun radion korjaustöitä saavat suorittaa ainoastaan ammattisähköasentajat.

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, se täytyy turvallisuussyistä korvata uudella.

Vaihdon saa suorittaa vain valmistaja, valmistajan huoltopalvelu tai vastaava valtuutettu ammattihenkilö.

Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan.

Osoitteet, katso www.metabo.com.

8. Ympäristönsuojelu

Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia. Käytöstä poistettu latauslaitteella varustettu radio ja sen lisätarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niinikään voidaan ohjata kierrätysprosessiin.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti.

Latauslaitteiden tekniset tiedot

U = akun jännitealueet

C = akun kapasiteetti

I_c = latausvirta

t = latausaika ^1)

1) Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuis-ta tiedoista.

Pidätämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia

VIKTIGE SIKKERHETSANVISNINGER
