CADUA4KDOCKPDB - Station d'acceuil i-TEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil
Marque	i-TEC
Modèle	CADUA4KDOCKPDB
Dimensions (produit)	223,8 x 83,4 x 27,1 mm
Poids	340 g
Alimentation	USB-C Power Delivery 80 W
Ports vidéo	2 x HDMI, 2 x DisplayPort (DP++)
Résolution maximale	1 moniteur : 4K / 60 Hz (HDMI ou DP) ; 5K / 60 Hz (2x DP, Windows uniquement) ; 2 moniteurs : 2 x 4K / 60 Hz
Ports USB	1 x USB-C 3.2 Gen.1 (BC 1.2), 2 x USB 3.2 Gen.1 (BC 1.2), 2 x USB 2.0
Port Ethernet	1 x RJ-45 GLAN (DisplayLink DL-6950)
Prise audio	Combinée 3,5 mm (microphone / casque)
Connexion à l'ordinateur	USB-C (câble USB-C vers USB-C / USB-A fourni, 100 cm)
Systèmes d'exploitation compatibles	Windows 10 / 11, macOS 11+, Android 5+, Chrome OS R51+, Linux Ubuntu
Fonctions principales	Alimentation PD 80 W, charge rapide BC 1.2, sortie vidéo multiple, DisplayLink, indicateur LED, interrupteur marche/arrêt
Sécurité	Ne pas exposer à des températures ou humidité extrêmes. Utiliser sur une surface plane. Verrou Kensington pris en charge.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support i-TEC pour toute réparation.
Informations générales	Garantie : consulter le manuel. Support : [e-mail]. Notice complète disponible sur www.i-tec.pro.

FOIRE AUX QUESTIONS - CADUA4KDOCKPDB i-TEC

Comment installer les pilotes sur Windows ?

Téléchargez et exécutez d'abord DisplayLink Cleaner depuis le site Synaptics, puis redémarrez. Ensuite, installez le pilote DisplayLink pour Windows et redémarrez à nouveau. Enfin, connectez la station d'accueil.

La station d'accueil fonctionne-t-elle avec macOS ?

Oui, sous macOS 11 ou version ultérieure. Installez DisplayLink Manager depuis Synaptics, puis autorisez l'enregistrement d'écran dans les préférences de confidentialité. Activez le démarrage automatique et connectez la station.

Quelles résolutions d'écran sont prises en charge ?

Avec un seul moniteur : jusqu'à 4K/60Hz via HDMI ou DP, ou 5K/60Hz via deux ports DP (Windows uniquement). Avec deux moniteurs : jusqu'à 2x 4K/60Hz.

La station d'accueil charge-t-elle mon ordinateur portable ?

Oui, via le port USB-C Power Delivery (80W). La charge rapide est prise en charge pour un seul appareil connecté (BC 1.2). Notez que la charge via USB 3.0 n'est pas supportée.

Puis-je utiliser la station d'accueil avec un téléphone Android ?

Oui, la station est compatible avec Android 5 ou version ultérieure. Vous devrez peut-être installer le pilote DisplayLink depuis Google Play ou via un lien externe fourni dans la notice.

Que faire si l'écran ne s'affiche pas ?

Vérifiez que les pilotes DisplayLink sont installés et à jour. Essayez de redémarrer l'ordinateur et la station. Assurez-vous que le câble USB-C est bien connecté. Si le problème persiste, contactez le support.

La station dispose-t-elle de ports USB-C pour périphériques ?

Oui, elle dispose d'un port USB-C 3.2 Gen.1 avec charge rapide (BC 1.2) sur le panneau avant, ainsi que de deux ports USB 3.2 Gen.1 et deux ports USB 2.0.

Puis-je monter la station d'accueil sous un bureau ?

Oui, la station prend en charge le montage VESA. Utilisez un kit de montage compatible pour la fixer sous un bureau ou sur un mur.

Comment réinitialiser la station d'accueil ?

Vous pouvez utiliser l'interrupteur ON/OFF sur le panneau arrière pour éteindre la station, puis la rallumer. Vous pouvez également la débrancher de l'alimentation pendant quelques secondes.

Que faire si la station d'accueil ne reconnaît pas mon moniteur ?

Assurez-vous que le câble vidéo (HDMI ou DP) est correctement branché. Vérifiez que le moniteur est allumé et sur la bonne entrée. Mettez à jour les pilotes DisplayLink. Si le problème persiste, essayez un autre port vidéo.

MODE D'EMPLOI CADUA4KDOCKPDB i-TEC

FR Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.pro/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

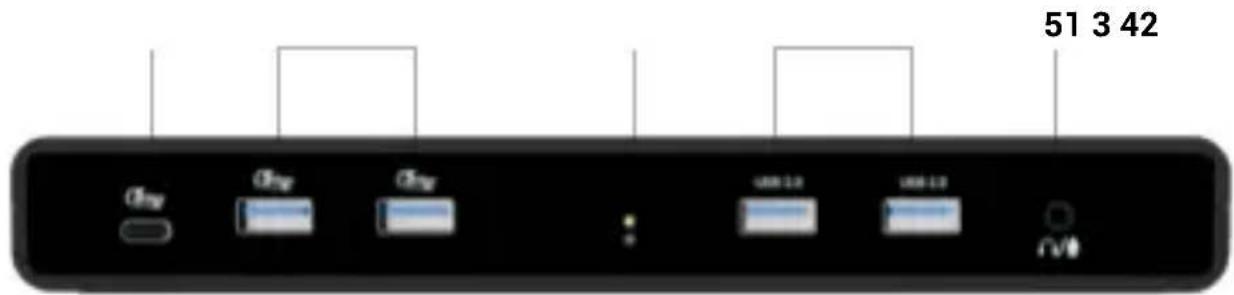

1. 1x port USB-C 3.2 Gen.1 avec prise en charge de la charge rapide (BC 1.2)
2. 2 ports USB 3.2 Gen.1 avec prise en charge de la charge rapide (BC 1.2)**
3. Indication par LED
4. 2 ports USB 2.0
5. Prise combinée audio 3,5 mm

Panneau arrière :

1. Interrupteur marche/arrêt pour allumer et éteindre la station d'accueil
2. Port Ethernet GLAN RJ-45 (DisplayLink DL-6950)
3. Zone 1 - HDMI/DP (HDMI ou DP peuvent être connectés)
4. Zone 2 - HDMI/DP (HDMI ou DP peuvent être connectés)
5. Port USB-C pour connecter la station d'accueil à un ordinateur portable.
6. Entrée USB-C pour l'alimentation

Panneau latéral

1. Soutien au verrou de Kensington

SPÉCIFICATIONS

• 1x port USB-C pour la connexion de périphériques USB-C ou USB-A (câble USB-C et adaptateur USB-C vers USB 3.0 inclus)
• Technologie de station d'accueil : DisplayLink + USB-C PD
  • Fourniture d'énergie : 80W
• Ports vidéo :

- 2x HDMI

- 2x Display Port (supporte DP++)

- Résolution :

- 1 moniteur - 1x DP/HDMI jusqu'à 4K/60Hz

- 1 moniteur - 2x DP jusqu'à 5K/60Hz*

- 2 moniteurs - 1x DP/HDMI + 1x DP/HDMI → jusqu'à 2x 4K/60Hz

- 1x entrée USB-C pour l'adaptateur d'alimentation

- 1x port USB-C 3.2 Gen.1 avec prise en charge de la charge rapide (BC 1.2)**

• 2x port USB 3.2 Gen.1 avec prise en charge de la charge rapide (BC 1.2)**

- 2 ports USB 2.0

- 1x port Ethernet GLAN RJ-45 (DisplayLink DL-6950)

• 1x prise combinée audio 3,5 mm

- Interrupteur ON/OFF pour allumer et éteindre la station d'accueil

- Indication par LED

- Prise en charge du verrou Kensington

- Prise en charge du montage VESA

- Câble USB-C vers USB-C/USB-A (100 cm)

- OS : Windows 10/11, macOS 11 ou version ultérieure, Android 5 ou version ultérieure, Chrome OS R51 ou version ultérieure, Linux Ubuntu

- Installation facile du pilote (Windows, macOS, Ubuntu, Android (lien externe))

- Dimensions du produit : 223.8 x 83.4 x 27.1 mm

- Poids du produit : 340 g

- Dimensions de l'emballage : 238 x 129 x 65 mm

* La résolution 5K n'est compatible qu'avec Windows

** Chargement rapide pour un seul appareil connecté

L'INSTALLATION DES PILOTES

Configuration matérielle requise :

- Appareils dotés d'un port USB-A, USB-C, USB4 ou Thunderbolt™ 3/4 libre.

Configuration requise pour la fonction Power Delivery :

- Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre avec prise en charge de Power Delivery.

Système d'exploitation :

- Windows 10 / 11, macOS 11 ou version ultérieure, Android 5 ou version ultérieure, Chrome OS R51 ou version ultérieure, Linux Ubuntu.

Si la station d'accueil est connectée via USB 3.0, le chargement des ordinateurs portables et des tablettes n'est pas pris en charge.

Le chargement des appareils externes n'est pris en charge que lorsque la station d'accueil est connectée à un appareil invité.

Windows :

1. Téléchargez et exécutez DisplayLink Cleaner : https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Redémarrer l'ordinateur portable
3. Téléchargez et installez le pilote DisplayLink : https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Redémarrer l'ordinateur portable
5. Connecter les stations d'accueil

macOS :

1. Téléchargez et installez DisplayLink Manager : https://www.synaptics.com/products/displaylink-graphics/downloads/macos

a. Allez dans l'onglet APPLE / Préférences système / Sécurité et confidentialité / Confidentialité
b. Recherchez l'enregistrement d'écran dans l'onglet Confidentialité
c. Cliquez sur le cadenas dans le coin inférieur gauche
d. Entrez votre mot de passe
e. Cochez la case à côté de DisplayLink Manager.

1. Trouvez l'icône DisplayLink dans la barre de menu supérieure et ouvrez-la.
2. Sélectionnez "Démarrer l'application automatiquement après la connexion"
3. Connecter la station d'accueil

CONSIGNES DE SÉCURITÉ POUR L'UTILISATION DE LA STATION D'ACCUEIL

• Ne pas exposer à des températures et à une humidité extrêmes.
• Utilisez l'appareil sur des supports plats pour éviter de glisser et de tomber sur lesol.
• Conservez les conducteurs et le manuel pour une utilisation ultérieure.
• Évitez de solliciter le port ou le câble USB-C.
• Redémarrer périodiquement le produit à l'aide du bouton ON/OFF ou en le débranchant du secteur.
• Il est recommandé d'éteindre la station d'accueil à la fin de la journée.

En collaboration avec le service après-vente :

• Vérifier la fonctionnalité après une chute dans l'eau ou sur le sol.
• Vérifier le fonctionnement lorsque le couvercle est fissuré.
• Se plaindre du fait que l'appareil ne fonctionne pas conformément au manuel.

QUESTIONS FRÉQUEMMENT POSÉES

Disponible sur notre site web www-i-tec.pro sous «FAQ» pour ce produit.

GLOSSAIRE DES TERMES

Interface / port / connecteur / entrée / emplacement - l'endroit où deux appareils sont physiquement connectés.

Contrôleur - composant semi-conducteur (appelé chipset) d'un ordinateur portable ou d'une tablette, assurant le fonctionnement de l'un des ports.

Thunderbolt™ - est une interface matérielle rapide qui vous permet de connecter des appareils (périphériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter jusqu'à 6 périphériques Thunderbolt™ supplémentaires, et le taux de transfert pour Thunderbolt™ 3/4 peut atteindre 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique Permet une charge plus rapide, l'alimentation, le double rôle (non seulement hôte mais aussi invité), la prise en charge du mode Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notification d'erreur via le dispositif Billboard.

USB-C Power Delivery (USB-C PD) - une fonction optionnelle du connecteur USB-C. Un connecteur avec ce support peut charge et est chargé, et prend en charge des charges de 10W à 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers dispositifs USB. Divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.

HDMI/Port d'affichage - Norme pour une interface/port graphique numérique utilisée pour connecter des moniteurs et d'autres dispositifs d'affichage graphique.

LAN (Local Area Network) - réseau local, le plus courant étant aujourd'hui l'Ethernet, qui atteint des vitesses de transfert théoriques allant jusqu'à 2,5 Gbit/s au niveau de la station d'accueil.

Audio - terme désignant un dispositif d'entrée (microphone) ou de sortie (casque/haut-parleurs) audio.
