GEBRUIKSAANWIJZING CADUA4KDOCKPDB i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.pro/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

1. 1x USB-C 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)
2. 2x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)**.
3. LED-indicatie
4. 2x USB 2.0-poort
5. 3,5mm Audio combo-aansluiting

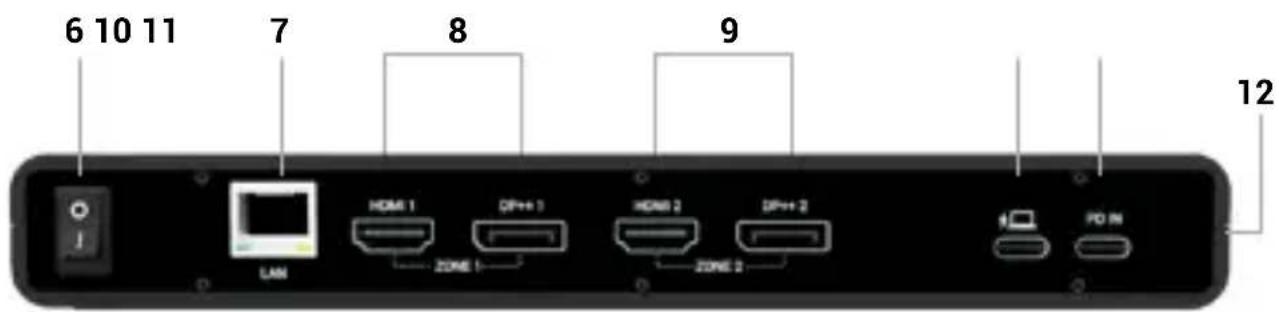

Achterpaneel

6 10 11 7 8 9 12 LAN HDMI 1 DPH+1 HDMI 2 DPH+2 ZONE 1 ZONE 2 USB POM

1. Aan/uit-schakelaar om het dockingstation aan en uit te zetten
2. Ethernet GLAN RJ-45-poort (DisplayLink DL-6950)
3. Zone 1 - HDMI/DP (HDMI of DP kan worden aangesloten)
4. Zone 2 - HDMI/DP (HDMI of DP kan worden aangesloten)
5. USB-C poort voor aansluiting van het dock op een laptop
6. USB-C-ingang voor voeding

Zijpaneel

1. Ondersteuning voor Kensington-slot

Specifications

• 1x USB-C poort voor aansluiting op USB-C of USB-A apparaten (USB-C kabel en USB-C naar USB 3.0 adapter meegeleverd)
• Dockingstation-technologie:DisplayLink + USB-C PD
  • Energievoorziening: 80W
• Videopoorten:

- 2x HDMI

- 2x Display Port (ondersteunt DP++)

•Resolutie:

• 1 monitor - 1x DP/HDMI tot 4K/60Hz
• 1 monitor - 2x DP tot 5K/60Hz*
• 2 monitoren - 1x DP/HDMI + 1x DP/HDMI → tot 2x 4K/60Hz

• 1x USB-C ingang voor voedingsadapter

- 1x USB-C 3.2 Gen.1 poort met ondersteuning voor snelladen (BC 1.2)**

- 2x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)**

- 2x USB 2.0-poort

• 1x Ethernet GLAN RJ-45-poort (DisplayLink DL-6950)

• 1x 3,5 mm audio-comboconnector

- AAN/UIT-schakelaar om het dockingstation in en uit te schakelen

•LED-indicatie

- Ondersteuning voor Kensington-slot

- Ondersteuning voor VESA-montage

- USB-C naar USB-C/USB-A kabel (100 cm)

- OS: Windows 10/11, macOS 11 of hoger, Android 5 of hoger, Chrome OS R51 of hoger, Linux Ubuntu

- Eenvoudige installatie van stuurprogramma (Windows, macOS, Ubuntu, Android (externe link))

* 5K-resolutie ondersteunt alleen Windows

** Ondersteuning voor snelladen voor slechts één aangesloten apparaat

SYSTEEMVEREISTEN

Hardwarevereisten:

- Apparaten met een vrije USB-A, USB-C, USB4 of Thunderbolt™ 3/4 poort.

Vereisten voor de Power Delivery-functie:

- Apparaten met een vrije USB-C-, USB4- of Thunderbolt™ 3/4-poort met Power Delivery-ondersteuning

Besturingssysteem:

- Windows 10 / 11, macOS 11 of hoger, Android 5 of hoger, Chrome OS R51 of hoger, Linux Ubuntu

Als het docking station is aangesloten via USB 3.0, wordt het opladen van laptops en tablets niet ondersteund.

Het opladen van externe apparaten wordt alleen ondersteund als het dockingstation is aangesloten op een gastapparaat.

STUURPROGRAMMA'S INSTALLEREN

Windows:

1. Download DisplayLink Cleaner en voer deze uit: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Start de laptop opnieuw op
3. Download en installeer het DisplayLink-stuurprogramma: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Start de laptop opnieuw op
5. Sluit de dockingstations aan

macOS:

1. Download en installeer DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos

2. De installatie vraagt je om de schermopname in te schakelen a. Ga naar tabblad APPLE / Systeemvoorkeuren / Beveiliging & privacy / Privacy b. Zoek Schermopname op het tabblad Privacy c. Klik op het slotje in de linkerbenedenhoek d. Voer je wachtwoord in e. Schakel het selectievakje naast DisplayLink Manager in

3. Na de installatie opent u DisplayLink Manager vanaf Launchpad.

4. Zoek het DisplayLink-pictogram in de bovenste menubalk en open het.
5. Selecteer "Start app automatisch na inloggen".

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKINGSTATION

• Niet blootstellen aan extreme temperaturen en vochtigheid.
• Gebruik het apparaat op vlakke kussentjes om uitglijden en vallen op de grond te voorkomen.
• Bewaar de drivers en handleiding voor later gebruik.
• Vermijd spanning op de USB-C poort of kabel.
• Start het product regelmatig opnieuw op met de AAN/UIT-knop of door de stekker uit het stopcontact te halen.
• Het wordt aanbevolen om het docking station aan het einde van de dag uit te schakelen.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na een val in het water of op de grond.
• Controleer de werking als het deksel gebarsten is.
• Klaag over het feit dat het apparaat niet werkt volgens de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www-i-tec.pro onder "FAQ" voor dit product

VERKLARENDE WOORDENLIJST

Interface / poort / connector / ingang / slot - de plaats waar twee apparaten fysiek met elkaar verbonden zijn.

Controller - een halfgeleidercomponent (zogenaamde chipset) in een notebook/tablet, die zorgt voor de werking van een van de poorten.

Thunderbolt™ - is een snelle hardware-interface waarmee je apparaten (randapparaten) op je computer kunt aansluiten via een uitbreidingsbus. Thunderbolt combineert PCI-Express en DisplayPort in een seriële data-interface. Je kunt tot 6 extra Thunderbolt™ apparaten aansluiten en de overdrachtsnelheid voor Thunderbolt™ 3/4 is tot 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - is een symmetrische connector Maakt sneller opladen, stroom, dual-role (niet alleen host maar ook gast), ondersteuning voor Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en foutmelding via Billboard-apparaat mogelijk.

USB-C Power Delivery (USB-C PD) - een optionele functie van de USB-C connector. Een connector met deze ondersteuning kan zowel opladen als opgeladen worden, en ondersteunt belastingen van 10W tot 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standaard voor USB-interface / poort voor het aansluiten van verschillende USB-apparaten. Verschillende USB-apparaten kunnen worden aangesloten op het dockingstation of de adapter via de USB Type-A-interface. De USB type B poort wordt gebruikt om het docking station of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standaard voor een digitale grafische interface/poort die wordt gebruikt om monitoren en andere grafische weergaveapparaten aan te sluiten.

LAN (Local Area Network) - local area network, nu het meest gebruikt is het zogenaamde Ethernet, dat theoretische overdrachtsnelheden tot 2,5 Gbit/s bereikt bij het docking station.

Audio - een term voor een audio-invoer (microfoon) of uitvoerapparaat (koptelefoon/luidsprekers).

BESKRIVNING

Frontpanel

51 3 42 USB12 USB12 USB

Dit apparaat is voorzien van het bovenvermelde recyclingsymbool. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk wordt opgeslagen op een verzamelpunt dat hiervoor is ingericht en niet op plaatsen die zijn aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval. Dit zal bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)
