INSTRUKCJA OBSŁUGI CADUA4KDOCKPDB i-TEC

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.pro/pl/ w zakładce "Instrukcje,sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

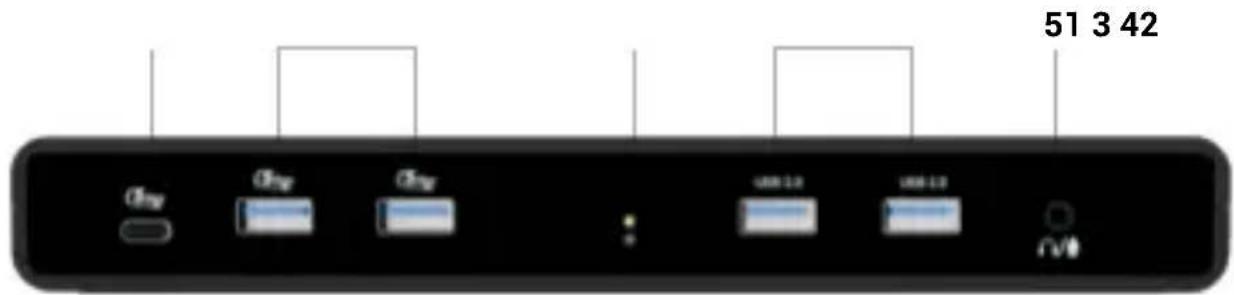

1. 1x port USB-C 3.2 Gen.1 z obsługą szybkiego ładowania (BC 1.2)
2. 2x port USB 3.2 Gen.1 z obsługą szybkiego ładowania (BC 1.2)**.
3. Wskaźnik LED
4. 2x port USB 2.0
5. Gniazdo combo audio 3,5 mm

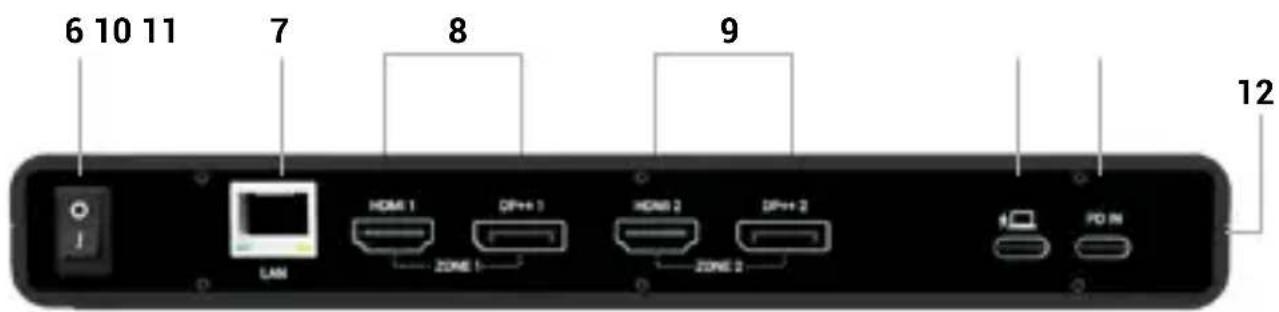

Panel tylny

6 10 11 7 8 9 12 LAN HDMI 1 DPH+1 HDMI 2 DPH+2 ZONE 1 ZONE 2 USB POM

1. Przełącznik On/Off do włączania i wyłączania stacji dokującej
2. Port Ethernet GLAN RJ-45 (DisplayLink DL-6950)
3. Strefa 1 - HDMI/DP (można podłączyć HDMI lub DP)
4. Strefa 2 - HDMI/DP (można podłączyć HDMI lub DP)
5. Port USB-C do podłączenia stacji dokującej do laptapa
6. Wejście USB-C do zasilania

Panel boczny

1. Obsługa blokady Kensington

SPECYFIKACJA

• 1x port USB-C do podłączenia urządzeń USB-C lub USB-A (kabel USB-C i adapter USB-C do USB 3.0 w zestawie)
• Technologia stacji dokującej: DisplayLink + USB-C PD
  • Dostarczanie energii: 80W
• Porty wideo:

- 2x HDMI

- 2x Display Port (obstuguje DP++)

- Rozdzielczość:

- 1 monitor - 1x DP/HDMI do 4K/60Hz

- 1 monitor - 2x DP do 5K/60Hz*

- 2 monitory - 1x DP/HDMI + 1x DP/HDMI → do 2x 4K/60Hz

- 1x wejście USB-C dla zasilacza

- 1x port USB-C 3.2 Gen.1 z obsługą szybkiego ładowania (BC 1.2)**

- 2x port USB 3.2 Gen.1 z obsługą szybkiego ładowania (BC 1.2)**

- 2x port USB 2.0

• 1x port Ethernet GLAN RJ-45 (DisplayLink DL-6950)

• 1x gniazdo combo audio 3,5 mm

- Przełącznik ON/OFF do włączania i wyłączania stacji dokującej

- Wskaźnik LED

- Obsługa blokady Kensington

- Obsługa montażu VESA

• Kabel USB-C do USB-C/USB-A (100 cm)

- System operacyjny: Windows 10/11, macOS 11 lub nowszy, Android 5 lub nowszy, Chrome OS R51 lub nowszy, Linux Ubuntu

- Łatwa instalacja sterownika (Windows, macOS, Ubuntu, Android (łącze zewnętrzne))

• Wymiary produktu: 223.8 x 83.4 x 27.1 mm

• Waga produktu: 340 g

• Wymiary opakowania: 238 x 129 x 65 mm

* Rozdzielczość 5K obsługuje tylko system Windows

** Obsługa szybkiego ładowania tylko jednego podłączonego urządzenia

WYMAGANIA SYSTEMOWE

Wymagania sprzętowe:

- Urządzenia z wolnym portem USB-A, USB-C, USB4 lub Thunderbolt™ 3/4.

Wymagania dotyczące funkcji Power Delivery:

- Urządzenia z wolnym portem USB-C, USB4 lub Thunderbolt™ 3/4 z obsługą Power Delivery

System operacyjny:

- Windows 10 / 11, macOS 11 lub nowszy, Android 5 lub nowszy, Chrome OS R51 lub nowszy, Linux Ubuntu.

Jeśli stacja dokująca jest podłączona przez USB 3.0, ładowanie laptopów i tabletów nie jest obsługiwane.

Ładowanie urządzeń zewnętrznych jest obsługiwane tylko wtedy, gdy stacja dokująca jest podłączona do urządzenia gościa.

INSTALACJA STEROWNIKÓW

Windows:

1. Pobierz i uruchom program DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Uruchom ponownie laptopa
3. Pobierz i zainstaluj sterownik DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Uruchom ponownie laptopa
5. Podłącz stację dokującą

macOS:

1. Pobierz i zainstaluj aplikację DisplayLink Manager:
   https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2. Podczas instalacji zostanie wyświetlony monit o włączenie nagrywania ekranu
   a. Przejdź do zakładki APPLE / Preferencje systemowe / Bezpieczeństwo i prywatność / Prywatność
   b. Znajdź Nagrywanie ekranu w zakładce Prywatność
   c. Kliknij blokadę w lewym dolnym rogu
   d. Wprowadź hasło
   e. Zaznacz pole obok DisplayLink Manager
3. Po instalacji otwórz aplikację DisplayLink Manager z Launchpada
4. Znajdź ikonę DisplayLink na górnym pasku menu i otwórz ją.
5. Wybierz "Uruchom aplikację automatycznie po załogowaniu"
6. Podłącz stację dokującą

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE KORZYSTANIA ZE STACJI DOKUJĄCEJ

• Nie wystawiać na działanie ekstremalnych temperatur i wilgotności.
• Używaj urządzenia na płaskich podkładkach, aby uniknąć poślizgnięcia się i upadku na ziemię.
• Zachowaj sterowniki i instrukcję obsługi do późniejszego wykorzystania.
• Unikaj obciążania portu USB-C lub kabla.
• Produkt należy okresowo uruchamiać ponownie za pomocą przycisku ON/OFF lub odłączając go od zasilania.
• Nie podłączaj adapterów USB-C PD do portów USB-C, które nie są oznaczone jako porty do podłączenia. Zasilacz PD USB-C.
• Zaleca się wyłączenie stacji dokującej pod koniec dnia.

We współpracy z działem serwisu:

• Sprawdzić działanie po upadku do wody lub na ziemię.
• Sprawdzić działanie, gdy pokrywa jest pęknięta.
• Skarzyć się, że urządzenie nie działa zgodnie z instrukcją obsługi.

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszej stronie internetowej www-i-tec.pro w sekcji „FAQ” dla tego produktu.

SŁOWNIK POJĘĆ

Interfejs / port / złącze / wejście / gniazdo - miejsce, w którym dwa urządzenia są fizycznie połączone.

Kontroler - element półprzewodnikowy (tzw. chipset) w notebooku / tablecie, zapewniający działanie jednego z portów.

Thunderbolt™ - to szybki interfejs sprzętowy, który umożliwia podłączanie urządzeń (peryferiów) do komputera za pośrednictwem magistrali rozszerzeń. Thunderbolt łączy PCI-Express i DisplayPort w szeregowy interfejs danych. Pozwala na podłączenie do 6 dodatkowych urządzeń Thunderbolt™, a prędkość transferu dla Thunderbolt™ 3/4 wynosi do 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - to symetryczne złącze umożliwia szyb- sze ładowanie, zasilanie, podwójną rolę (nie tylko hosta, ale także gościa), obsługę trybu Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) i powiadamianie o błędach za po- mocą urządzenia Billboard.

USB-C Power Delivery (USB-C PD) - opcjonalna funkcja złącza USB-C. Złącze z tą obsługą może zarówno ładować, jak i być ładowanym, i obsługuje obciążenia od 10 W do 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard interfejsu / portu USB do podłączania różnych urządzeń USB. Do stacji dokującej lub adaptera można podłączyć różne urządzenia USB za pomocą interfejsu USB typu A. Port USB typu B służy do podłączenia stacji dokującej lub adaptera do laptopa/tabletu.

HDMI/Display Port - standard cyfrowego interfejsu graficznego/portu używanego do podłączania monitorów i innych graficznych urządzeń wyświetlających.

LAN (Local Area Network) - sieć lokalna, obecnie najpopularniejszy jest tzw. Ethernet, który osiąga teoretyczne prędkości transferu do 2,5 Gbit/s w stacji dokującej.

Audio - termin oznaczający wejście audio (mikrofon) lub urządzenie wyjściowe (słuchawki/głośniki).

POPIS

Predný panel

To urządzenie oznakowane jest specjalnym symbolem odzysku. Pookresie użytkowania trzeba je zwrócic do odpowiedniego punktu zbiórki i nie wolno umiestczać go razem z nieposortowanymi odpadami. Takie działanie przyniese korzyść dla środowiska. (Tylko w Unii Europejskiej)
