CADUA4KDOCKPDB - Dockstation i-TEC - Kostenlose Bedienungsanleitung

Produkttyp	Dockingstation
Marke	i-TEC
Modell	CADUA4KDOCKPDB
Abmessungen (Produkt)	223,8 x 83,4 x 27,1 mm
Gewicht	340 g
Stromversorgung	USB-C Power Delivery 80 W
Videoanschlüsse	2 x HDMI, 2 x DisplayPort (DP++)
Maximale Auflösung	1 Monitor: 4K / 60 Hz (HDMI oder DP); 5K / 60 Hz (2x DP, nur Windows); 2 Monitore: 2 x 4K / 60 Hz
USB-Anschlüsse	1 x USB-C 3.2 Gen.1 (BC 1.2), 2 x USB 3.2 Gen.1 (BC 1.2), 2 x USB 2.0
Ethernet-Anschluss	1 x RJ-45 GLAN (DisplayLink DL-6950)
Audioanschluss	Kombinierter 3,5-mm-Anschluss (Mikrofon / Kopfhörer)
Anschluss an den Computer	USB-C (USB-C-zu-USB-C- / USB-A-Kabel inklusive, 100 cm)
Kompatible Betriebssysteme	Windows 10 / 11, macOS 11+, Android 5+, Chrome OS R51+, Linux Ubuntu
Hauptfunktionen	PD 80 W Stromversorgung, Schnellladung BC 1.2, mehrfache Videoausgabe, DisplayLink, LED-Anzeige, Ein-/Ausschalter
Sicherheit	Nicht extremen Temperaturen oder Feuchtigkeit aussetzen. Auf einer ebenen Fläche verwenden. Kensington-Schloss unterstützt.
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Vor der Reinigung vom Netz trennen.
Ersatzteile und Reparaturmöglichkeiten	Keine vom Benutzer reparierbaren Teile. Bei Reparaturen wenden Sie sich an den i-TEC-Support.
Allgemeine Informationen	Garantie: siehe Handbuch. Support: [e-mail]. Vollständige Anleitung verfügbar unter www.i-tec.pro.

Häufig gestellte Fragen - CADUA4KDOCKPDB i-TEC

Wie installiere ich die Treiber unter Windows?

Laden Sie zuerst den DisplayLink Cleaner von der Synaptics-Website herunter und führen Sie ihn aus, starten Sie dann neu. Installieren Sie anschließend den DisplayLink-Treiber für Windows und starten Sie erneut neu. Schließen Sie schließlich die Dockingstation an.

Funktioniert die Dockingstation mit macOS?

Ja, unter macOS 11 oder neuer. Installieren Sie DisplayLink Manager von Synaptics und erlauben Sie dann die Bildschirmaufzeichnung in den Datenschutzeinstellungen. Aktivieren Sie den automatischen Start und schließen Sie die Station an.

Welche Bildschirmauflösungen werden unterstützt?

Mit einem einzelnen Monitor: bis zu 4K/60Hz über HDMI oder DP, oder 5K/60Hz über zwei DP-Anschlüsse (nur Windows). Mit zwei Monitoren: bis zu 2x 4K/60Hz.

Lädt die Dockingstation meinen Laptop?

Ja, über den USB-C Power Delivery-Anschluss (80W). Schnellladung wird für ein angeschlossenes Gerät unterstützt (BC 1.2). Beachten Sie, dass das Laden über USB 3.0 nicht unterstützt wird.

Kann ich die Dockingstation mit einem Android-Telefon verwenden?

Ja, die Station ist kompatibel mit Android 5 oder neuer. Möglicherweise müssen Sie den DisplayLink-Treiber aus dem Google Play Store oder über einen externen Link installieren, der in der Anleitung angegeben ist.

Was tun, wenn der Bildschirm nicht angezeigt wird?

Überprüfen Sie, ob die DisplayLink-Treiber installiert und auf dem neuesten Stand sind. Versuchen Sie, den Computer und die Station neu zu starten. Stellen Sie sicher, dass das USB-C-Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Verfügt die Station über USB-C-Anschlüsse für Peripheriegeräte?

Ja, sie verfügt über einen USB-C 3.2 Gen.1-Anschluss mit Schnellladung (BC 1.2) an der Vorderseite sowie zwei USB 3.2 Gen.1- und zwei USB 2.0-Anschlüsse.

Kann ich die Dockingstation unter einem Schreibtisch montieren?

Ja, die Station unterstützt die VESA-Montage. Verwenden Sie ein kompatibles Montageset, um sie unter einem Schreibtisch oder an einer Wand zu befestigen.

Wie setze ich die Dockingstation zurück?

Sie können den Ein-/Ausschalter auf der Rückseite verwenden, um die Station aus- und wieder einzuschalten. Sie können sie auch für einige Sekunden vom Strom trennen.

Was tun, wenn die Dockingstation meinen Monitor nicht erkennt?

Stellen Sie sicher, dass das Videokabel (HDMI oder DP) richtig angeschlossen ist. Überprüfen Sie, ob der Monitor eingeschaltet und auf dem richtigen Eingang ist. Aktualisieren Sie die DisplayLink-Treiber. Wenn das Problem weiterhin besteht, versuchen Sie einen anderen Videoanschluss.

BEDIENUNGSANLEITUNG CADUA4KDOCKPDB i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.pro/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

1. Unterstützung des Kensington-Schlosses

SPEZIFIKATIONEN

• 1x USB-C-Anschluss für den Anschluss von USB-C- oder USB-A-Geräten (USB-C-Kabel und USB-C-auf-USB-3.0-Adapter im Lieferumfang enthalten)
• Dockingstation-Technologie: DisplayLink + USB-C PD
  • Energiebereitstellung: 80W

• Video-Anschlüsse:

- 2x HDMI

- 2x Display Port (unterstützt DP++)

- Auflösung:

- 1 Monitor - 1x DP/HDMI bis zu 4K/60Hz

- 1 Monitor - 2x DP bis zu 5K/60Hz*

- 2 Monitore - 1x DP/HDMI + 1x DP/HDMI → bis zu 2x 4K/60Hz

• 1x USB-C Eingang für Netzadapter

• 1x USB-C 3.2 Gen.1 Anschluss mit Schnellladeunterstützung (BC 1.2)**

- 2x USB 3.2 Gen.1 Anschluss mit Unterstützung für schnelles Laden (BC 1.2)**

• 2x USB 2.0 Anschluss

• 1x Ethernet GLAN RJ-45 Anschluss (DisplayLink DL-6950)

• 1x 3.5mm Audio-Kombibuchse

• ON/OFF-Schalter zum Ein- und Ausschalten der Dockingstation

•LED-Anzeige

- Unterstützung für Kensington-Schloss

- Unterstützung für VESA-Montage

• USB-C auf USB-C/USB-A Kabel (100 cm)

- Betriebssystem: Windows 10/11, macOS 11 oder höher, Android 5 oder höher, Chrome OS R51 oder höher, Linux Ubuntu

- Einfache Treiberinstallation (Windows, macOS, Ubuntu, Android (externer Link))

- Produktabmessungen: 223.8 x 83.4 x 27.1 mm

- Produktgewicht: 340 g

- Abmessungen der Verpackung: 238 x 129 x 65 mm

* 5K Auflösung unterstützt nur Windows

** Unterstützung für schnelles Laden für nur ein angeschlossenes Gerät

SYSTEMANFORDERUNGEN

Hardware-Anforderungen:

- Geräte mit einem freien USB-A, USB-C, USB4 oder Thunderbolt™

3/4 Anschluss. Anforderungen für die Power Delivery-Funktion:

- Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery Unterstützung

Operationssystem:

- Windows 10 / 11, macOS 11 oder höher, Android 5 oder höher, Chrome OS R51 oder höher, Linux Ubuntu

Wenn die Dockingstation über USB 3.0 angeschlossen ist, wird das Aufladen von Laptops und Tablets nicht unterstützt.

Das Aufladen von externen Geräten wird nur unterstützt, wenn die Dockingstation an ein Gastgerät angeschlossen ist.

INSTALLATION DER TREIBER

Windows:

1) DisplayLink Cleaner herunterladen und ausführen: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2) Starten Sie Ihren Laptop neu
3) Laden Sie den DisplayLink-Treiber herunter und installieren Sie ihn: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4) Starten Sie Ihren Laptop neu
5) Anschließen der Dockingstation

macOS:

1) DisplayLink Manager herunterladen und installieren: https://www.synaptics.com/products/displaylink-graphics/downloads/macos

2) Bei der Installation werden Sie aufgefordert, die Bildschirmaufzeichnung zu aktivieren. a. Gehen Sie auf die Registerkarte APPLE / Systemeinstellungen / Sicherheit & Datenschutz / Datenschutz b. Suchen Sie Bildschirmaufzeichnung auf der Registerkarte Datenschutz c. Klicken Sie auf das Schloss in der unteren linken Ecke d. Geben Sie Ihr Passwort ein e. Aktivieren Sie das Kontrollkästchen neben dem DisplayLink Manager

3) Öffnen Sie nach der Installation den DisplayLink Manager im Launchpad
4) Suchen Sie das DisplayLink-Symbol in der oberen Menüleiste und öffnen Sie es
5) Wählen Sie "Anwendung nach Anmeldung automatisch ausführen".
6) Anschließen der Dockingstation

SICHERHEITSHINWEISE ZUR VERWENDUNG DER DOCKING STATION

• Nicht extremen Temperaturen und Feuchtigkeit aussetzen.
• Benutzen Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden.
• Bewahren Sie die Treiber und das Handbuch zur späteren Verwendung auf.
• Vermeiden Sie es, den USB-C-Anschluss oder das Kabel zu belasten.
• Starten Sie das Gerät in regelmäßigen Abständen neu, indem Sie die Taste ON/OFF drücken oder den Netzstecker aus der Steckdose ziehen.
• Schließen Sie keine USB-C-PD-Adapter an USB-C-Anschlüsse an, die nicht als Anschlüsse für den Anschluss von USB-C-PD-Netzadaptern gekennzeichnet sind.
• Es wird empfohlen, die Dockingstation am Ende des Tages auszuschalten.

In Zusammenarbeit mit der Serviceabteilung:

• Prüfen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit, wenn die Abdeckung gesprungen ist.
• Beschweren Sie sich darüber, dass das Gerät nicht wie in der Bedienungsanleitung beschriebenfunktioniert.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro unter "FAQ" für dieses Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (sog. Chipsatz) in einem Notebook/Tablet, die den Betrieb eines der Anschlüsse gewährleistet.

Thunderbolt™ - ist eine schnelle Hardware schnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an Ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPort zu einer seriellen Datenschnittstelle. Sie ermöglicht bis zu 6 zusätzliche Thunderbolt™-Geräte, und die Übertragungsrate für Thunderbolt™ 3/4 beträgt bis zu 40Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Guest), Unterstützung für Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - eine optionale Funktion des USB-C-Steckers. Ein Stecker mit dieser Unterstützung kann sowohl laden als auch aufgeladen werden und unterstützt Lasten von 10W bis 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafikschnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - lokales Netzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation theoretische Übertragungsgeschwindigkeiten von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

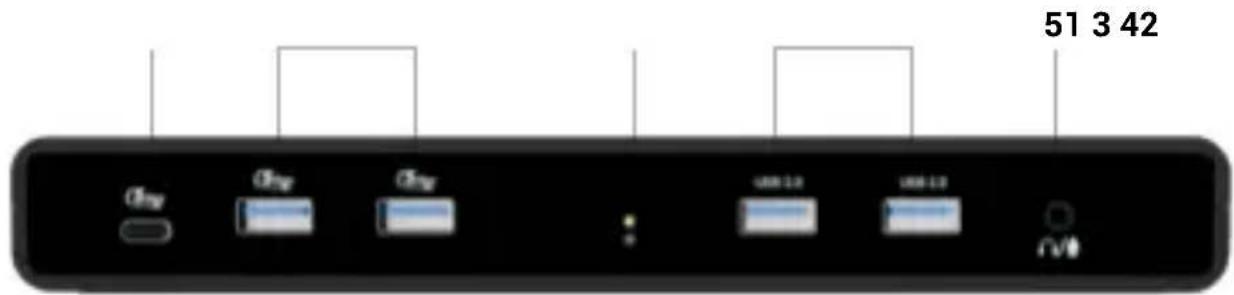

DESCRIPTION

Panneau avant:

• Gewicht product: 340 g

- Afmetingen verpakking: 238 x 129 x 65 mm

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyceIn abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
