MANUALE UTENTE CADUA4KDOCKPDB i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.pro/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

1. 1x porta USB-C 3.2 Gen.1 con supporto alla ricarica rapida (BC 1.2)
2. 2x porta USB 3.2 Gen.1 con supporto per la ricarica rapida (BC 1.2)**
3. Indicazione LED
4. 2x porta USB 2.0
5. Jack audio combo da 3,5 mm

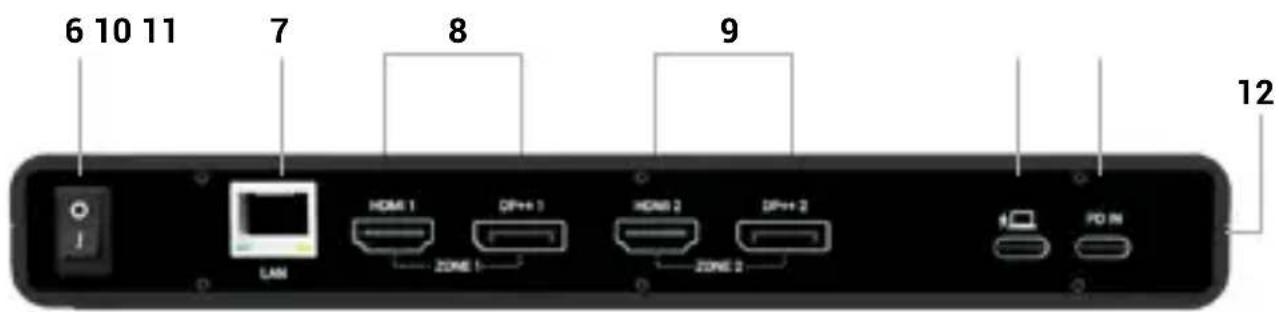

Pannello frontale:

6 10 11 7 8 9 12 LAN HDMI 1 DPH+1 HDMI 2 DPH+2 ZONE 1 ZONE 2 USB POM

1. Interruttore On/Off per accendere e spegnere la docking station
2. Porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
3. Zona 1 - HDMI/DP (è possibile collegare HDMI o DP)
4. Zona 2 - HDMI/DP (è possibile collegare HDMI o DP)
5. Porta USB-C per collegare il dock a un computer portatile
6. Ingresso USB-C per l'alimentazione

Pannello laterale

1. Supporto per il lucchetto Kensington

SPECIFICHE TECNICHE

• 1x porta USB-C per il collegamento a dispositivi USB-C o USB-A (cavo USB-C e adattatore da USB-C a USB 3.0 inclusi)
• Tecnologia della docking station: DisplayLink + USB-C PD
• Consegna di energia: 80W
• Portevideo:
• 2x HDMI
• 2x Display Port (supporta DP++)

•Risoluzione:

• 1 monitor - 1x DP/HDMI fino a 4K/60Hz
• 1 monitor - 2x DP fino a 5K/60Hz*
• 2 monitor - 1x DP/HDMI + 1x DP/HDMI → fino a 2x 4K/60Hz
  • 1x ingresso USB-C per l'adattatore di alimentazione
• 1x porta USB-C 3.2 Gen.1 con supporto per la ricarica rapida (BC 1.2)**
• 2x porta USB 3.2 Gen.1 con supporto per la ricarica rapida (BC 1.2)**
• 2x porta USB 2.0
  • 1x porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
  • 1x jack audio combo da 3,5 mm
• Interruttore ON/OFF per accendere e spegnere la docking station
• IndicazioneLED

• Supporto per il blocco Kensington

• Supporto per il montaggio VESA

• Cavo da USB-C a USB-C/USB-A (100 cm)

- OS: Windows 10/11, macOS 11 o successivo, Android 5 o successivo, Chrome OS R51 o successivo, Linux Ubuntu

- Facile installazione del driver (Windows, macOS, Ubuntu, Android (link esterno))

- Dimensioni del prodotto: 223.8 x 83.4 x 27.1 mm

- Peso del prodotto: 340 g

- Dimensioni della confezione: 238 x 129 x 65 mm

* La risoluzione 5K supporta solo Windows

** Supporto della ricarica rapida per un solo dispositivo collegato

REQUISITI DI SISTEMA

Requisiti hardware:

• Dispositivi con una porta USB-A, USB-C, USB4 o Thunderbolt™ 3/4
  libera. Requisiti per la funzione Power Delivery:

- Dispositivi con una porta USB-C, USB4 o Thunderbolt™ 3/4 libera con Power Delivery supporto

Sistema operativo:

- Windows 10 / 11, macOS 11 o successivo, Android 5 o suc- cessivo, Chrome OS R51 o successivo, Linux Ubuntu

Se la docking station è collegata tramite USB 3.0, la ricarica di computer portatili e tablet non è supportata.

La ricarica di dispositivi esterni è supportata solo quando la docking station è collegata a un dispositivo ospite.

INSTALLAZIONE DEI DRIVER

Windows:

1. Scaricare ed eseguire DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Riavviare il portatile
3. Scaricare e installare il driver DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Riavviare il portatile
5. Collegare le docking station

macOS:

1. Scaricare e installare DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2. L'installazione richiede di attivare la Registrazione dello schermo

a. Andare alla scheda APPLE / Preferenze di sistema / Sicurezza e privacy / Privacy
b. Individuare Registrazione schermo nella scheda Privacy
c. Fare clic sul lucchetto nell'angolo in basso a sinistra
d. Immettere la password
e. Selezionare la casella accanto a DisplayLink Manager

1. Dopo l'installazione, aprire DisplayLink Manager dal Launchpad.
2. Individuare l'icona DisplayLink nella barra dei menu superiore e aprirla.
3. Selezionare "Avvia automaticamente l'applicazione dopo l'accesso".
4. Collegare la docking station

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità estreme.
• Utilizzare il dispositivo su tappetini piatti per evitare di scivolare e cadere a terra.
• Conservare i driver e il manuale per un uso successivo.
• Evitare di sforzare la porta o il cavo USB-C.
• Riavviare periodicamente il prodotto utilizzando il pulsante ON/OFF o scollegandolo dalla rete elettrica.
• Non collegare gli adattatori USB-C PD alle porte USB-C che non sono contrassegnate come porte per il collegamento dell'adattatore di alimentazione USB-C PD.
• Si consiglia di spegnere la docking station alla fine della giornata.

In collaborazione con il servizio di assistenza:

• Verificare la funzionalità dopo la caduta in acqua o a terra.
• Verificare la funzionalità quando il coperchio è incrinato.
• Lamentarsi perché il dispositivo non funziona secondo il manuale.

DOMANDE FREQUENTI

Disponibile sul nostro sito web www-i-tec.pro alla voce "FAQ" per questo prodotto

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente semiconduttore (il cosiddetto chipset) in un notebook/tablet, che assicura il funzionamento di una delle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare fino a 6 dispositivi Thunderbolt™ aggiuntivi e la velocità di trasferimento per Thunderbolt™ 3/4 è fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, l'alimentazione, il doppio ruolo (non solo host ma anche guest), il supporto della modalità Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e la notifica degli errori tramite il dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - una caratteristica opzionale del connettore USB-C. Un connettore con questo supporto può sia per caricare che per essere caricati, e supporta carichi da 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. È possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzando l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta di visualizzazione - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - rete locale, oggi la più diffusa è la cosiddetta Ethernet, che raggiunge velocità di trasferimento teoriche fino a 2,5 Gbit/s alla docking station.

Audio - termine che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/al-toparlanti).
