MPC01 - Système de gestion de batterie DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Dometic
Modèle	MPC01
Type de produit	Système de gestion de batterie
Numéro d'article	9102500073
Dimensions écran (L x H x P)	130 x 115 x 6 mm
Dimensions cadre de montage (L x H x P)	150 x 136 x 16 mm
Poids	Environ 300 g (estimation)
Tension d'entrée	8 – 30 V CC
Consommation électrique (mode actif)	150 mA
Consommation électrique (mode veille)	10 mA
Fonctions principales	Surveillance jusqu'à 4 batteries (1 démarrage + 3 auxiliaires), affichage tension/courant/température/capacité, sorties programmables (3), alarme programmable, mode veille, calibration automatique des capteurs
Accessoires inclus	Platine de raccordement avec cache, cadre de recouvrement, écran, cadre de montage, 1 détecteur de batterie (Hella Sensor MCA-HS1), câbles de raccordement, vis
Accessoires optionnels	Détecteur de batterie supplémentaire (réf. 9102500038)
Entretien et nettoyage	Protéger de l'humidité et de la poussière ; nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Respecter les consignes de sécurité : débrancher l'alimentation avant intervention, utiliser des câbles de section suffisante, éviter les environnements humides ou explosifs
Pièces détachées et réparabilité	Détecteur de batterie disponible comme pièce détachée ; aucune information sur la réparabilité par l'utilisateur
Informations générales	Conçu pour camping-cars et bateaux ; certifié CE et E13 ; mode de fonctionnement réglable (camping-car/bateau) via cavalier

FOIRE AUX QUESTIONS - MPC01 DOMETIC

Comment installer l'écran du MPC01 ?

L'écran peut être monté sur le mur ou dans le mur. Pour un montage sur le mur, fixer le cadre de montage avec les longues vis, puis enclencher le cadre de recouvrement. Pour un montage encastré, préparer un évidement de 11×9,9 cm et 2,5 cm de profondeur, fixer l'écran avec les courtes vis.

Combien de batteries peut-on surveiller avec le MPC01 ?

Le MPC01 permet de surveiller jusqu'à 4 batteries : une batterie de démarrage (IBS_B1) et jusqu'à trois batteries d'alimentation (IBS_B2A, B, C). Un détecteur de batterie est fourni ; des détecteurs supplémentaires sont disponibles en accessoire.

Comment calibrer le détecteur de batterie ?

Le détecteur se calibre automatiquement après un cycle de charge/décharge. Pour forcer l'étalonnage, débranchez puis rebranchez l'alimentation du détecteur. Une phase de repos d'environ 8 heures est nécessaire pour un calibrage complet.

Comment régler les sorties programmables ?

Dans le menu 'Réglages des sorties commutables', vous pouvez définir les seuils de capacité (10-90 %) pour chaque sortie. Si la somme des capacités des batteries est supérieure au seuil, la sortie est activée (reliée à la masse) ; sinon elle est désactivée.

Le MPC01 fonctionne-t-il avec tous les chargeurs ?

Non, le MPC01 est conçu pour fonctionner uniquement avec les chargeurs MCA PerfectCharge, via l'interface bus CI.

Comment passer du mode camping-car au mode bateau ?

Un cavalier sur la platine de raccordement (fig. 3, pos. 1) détermine le mode. À la livraison, le cavalier est enclenché (mode camping-car). Pour le mode bateau, retirez le cavalier.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation électrique (8-30 V) sur la platine de raccordement. Assurez-vous que le câble de signalisation est correctement branché entre l'écran et la platine. Vérifiez également le fusible et l'état du détecteur de batterie.

Comment régler l'alarme et le mode veille ?

Dans le menu 'Réglages du système', vous pouvez paramétrer l'intervalle de temps avant le passage en mode veille (30 s à continu) et l'heure de l'alarme programmable. La navigation se fait avec le bouton rotatif.

Puis-je raccorder un onduleur au MPC01 ?

Oui, le MPC01 dispose d'un raccordement spécifique (fig. 5, pos. 4) pour les onduleurs des séries MSK, MSI, MSP. Consultez le chapitre 7.4 pour le branchement.

Où trouver les détecteurs de batterie supplémentaires ?

Les détecteurs de batterie supplémentaires (Hella Sensor MCA-HS1) sont disponibles en accessoire sous la référence 9102500038.

MODE D'EMPLOI MPC01 DOMETIC

Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de revente du produit, veuillez le transmettre au nouvel acquéreur.

Sommaire

1 Explication des symboles. 43 2 Consignes de sécurité 44 3 Pièces fournies 45 4 Accessoires 45 5 Usage conforme 45 6 Description technique 46 7 Raccordement et montage du MPC01 47 8 Utilisation du MPC01 50 9 Garantie. 59 10 Retraitement 59 11 Caractéristiques techniques. 59

1 Explication des symboles

AVERTISSEMENT!

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

ATTENTION!

Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.

AVIS!

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des influences mécaniques et des surtensions ayant endommagé le matériel, des modifications apportées au produit sans autorisation explicite de la part du fabricant
• une utilisation différente de cette démarche dans la notice

Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité suivantes doivent être respectées afin d'éviter

• une décharge électrique,
• un incendie, des blessures.

AVERTISSEMENT!

• Les appareils électriques ne sont pas des jouets pour enfants!

Placez et utilisez l'appareil hors de leur portée.

• Les personnes (y compris les enfants) qui ne sont pas en mesure d'utiliser le produit en toute sécurité, que ce soit en raison de déficiences physiques, sensorielles ou mentales ou bien par manque d'expérience ou de connaissances, ne sont pas autorisées à le faire sans surveillance. Utilisez l'appareil conformément à l'usage pour lequel il a été conçu. Veillez à tenir une section de câble suffisante.
• Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot du moteur. Des câbles compressés peuvent entraîner des blessures mortelles.

ATTENTION!

• Posez les câbles de manière à exclure tout risque de trébuchement ou d'endommagement du câble.
• N'utilisez pas l'appareil
• en milieu humide, à forte teneur en sel,
• à proximité de vapeurs agressives,
• ou dans un environnement explosif.
• Coupe l'alimentation électrique au cours de travaux sur l'appareil.
• Attention : même après déclenchement du dispositif de sécurité (fusible), il est possible que certaines pièces de l'appareil restent sous tension.
• Ne débranchez pas de câbles pendant le fonctionnement de l'appareil.

AVIS !

• Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles.
• Ne posez pas les lignes sans les fixer ou en les pliant. Fixez bien les lignes.
• Ne tirez pas sur les lignes électriques.

Quantité Désignation

11 Platine de raccordement et cache 21 Cadre de recouvrement 3 1 Écran 41 Cadre de montage 5 1 Détecteur de batterie (Hella Sensor MCA-HS1) 61 Câble de raccordement détecteur de batterie 71 Câble de raccordement chargeur 81 Câble de signalisation 91 Câble de raccordement masse (noir) 101 Câble de raccordement pôle positif (rouge) 114 Vis, longues 12 4 Vis, courtes

4 Accessoires

Disponibles en accessoires (non compris dans la livraison) :

Désignation	N° d'article
Détector de batteries Hella Sensor MCA-HS1	9102500038

5 Usage conforme

Le MPC01 (n° d'art. 9102500073) est un système de gestion de batteries permettant de surveiller l'état de chargement de plusieurs batteries. Le système MPC01 doit être utilisé uniquement avec des chargeurs MCA PerfectCharge.

L'appareil est conçu pour le montage dans des camping-cars et bateaux.

Le système MPC01 est composé d'un écran et d'une platine de raccordement. Les informations concernant l'état actuel de chaque batterie raccordée par un détecteur de batteries apparaissent sur l'écran : courant, tension, température, durée restante de chargement et capacité restante (en %) de toutes les batteries raccordées.

Dans les pièces fournies du MPC01 se trouve un détecteur de batteries permettant le raccordement d'une batterie. Pour le raccordement d'autres batteries, vous avez besoin de détecteurs de batteries supplémentaires (réf. 9102500038) (accessoires).

Le MPC01 permet de surveiller l'état de chargement de la batterie de démarrage et de jusqu'à trois batteries d'alimentation. Pour ce faire, les détecteurs de batteries sont raccordés au pôle négatif des batteries. Les informations ainsi recueillies sont transmises à l'écran via l'interface bus Cl. Les détecteurs de batteries mesurent la tension, le courant et la température de la batterie raccordée. En plus du détecteur de batteries fourni à la livraison, il est possible de raccorder trois autres détecteurs de batteries (accessoires).

Le MPC01 dispose de trois sorties programmables permettant d'éteindre les consommateurs d'énergie si la capacité de la batterie devient trop faible (fonction de protecteur de batterie).

Le chargeur de batterie est relié à l'écran via l'interface bus-Cl.

Le MPC01 dispose d'un mode d'affichage et d'un mode de veille qui s'allume au bout d'un intervalle déterminé au préalable.

Une fonction d'alarme programmable se déclenche à une heure fixée au préalable.

Un cavalier permet de passer du mode de fonctionnement « camping-car » au mode de fonctionnement « bateau ».

6.2 Éléments d'affichage et de commande de l'écran

Pos. dans

fig. 2 page 3

Désignation Explication

1 Écran affiche des valeurs

2

B

0

Tourner : navigation dans les menus ou modification des valeurs

Sélection

Appuyer : sélection d'éléments de menus ou de valeurs

7 Raccordement et montage du MPC01

7.1 Consignes de sécurité concernant le montage

Lisez attentivement les remarques suivantes lors du choix du lieu d'installation de l'écran et de la platine de raccordement :

• L'appareil doit être monté à un endroit protégé de l'humidité. L'appareil ne doit pas être monté dans des environnements poussiéreux.
• La surface de montage doit être plane et présenter une stabilité suffisante.
• Tenez compte de la longueur du câble de signalisation, de 6 m.
• Montez la platine de raccordement à un endroit protégé, si possible à proximité des batteries, de sorte qu'aucun objet ne puisse toucher les câbles de raccordement ou les arracher.

7.2 Modification du mode de fonctionnement

Le mode de fonctionnement est déterminé par le cavalier (fig. 3 1, page 4). À la livraison, le cavalier est enché et le mode de fonctionnement « camping-car » est réglé.

▷ Réglage du mode de fonctionnement « bateau » : retirez le cavalier (fig. 3 1, page 4).

7.3 Raccordement et montage de l'écran

Vous pouvez monter le MPC01 sur le mur ou dans le mur. En cas de montage sur le mur, le câble de signalisation peut être posé dans le mur ou au mur.

Montage sur le mur (fig. 4 A, page 4)

Enfichez le câble de signalisation (1) sur le raccordement de l'écran. Faites passer le câble de signalisation par l'évidement du cadre de montage.

Placez l'écran dans le cadre de montage. Fixez le cadre de montage et l'insert de l'écran avec les quatre longues vis fournies à un endroit adapté sur le mur. Installez le cadre de recouvrement de telle sorte qu'il s'enclenche.

Montage dans le mur (fig. 4 B, page 4)

Préparez dans le mur un évidement de dimensions 11 × 9,9 cm et d'une profondeur d'encastrement de 2,5 cm.

Enfichez le câble de signalisation (1) sur le raccordement de l'écran. Fixez l'écran avec les quatre courtes vis fournies. Installez le cadre de recouvrement de telle sorte qu'il s'enclenche.

7.4 Raccordement et montage de la platine de raccordement

Vissez le cache et la platine de raccordement à un endroit adapté, à l'aide de deux vis. Fixez les câbles raccordés avec des moyens adaptés, p. ex. des colliers, afin que les connecteurs ne puissent être arrachés de la platine.

REMARQUE

• Au niveau du raccordement IBS_B2A, une batterie d'alimentation A doit au moins être raccordée pour que le MPC01 puisse afficher des données.
• Il est possible de raccorder jusqu'à trois batteries d'alimentation (IBS_B2A, IBS_B2B et IBS_B2C) et une batterie de démarrage (IBS_B1).

Selon le nombre des batteries d'alimentation raccordées, utilisez les raccordements suivants :

• Raccordement d'une batterie d'alimentation : IBS_B2A (fig. 5 10, page 5)
• Raccordement de deux batteries d'alimentation : IBS_B2A (fig. 5 10, page 5) et IBS_B2B (fig. 5 7, page 5)
• Raccordement de trois batteries d'alimentation : IBS_B2A (fig. 5 10, page 5), IBS_B2B (fig. 5 7, page 5) et IBS_B2C (fig. 5 9, page 5)

Branchez les câbles de raccordement de la manière suivante :

Pos. dans

fig. 5, page 5

Désignation Explication

1 OUT 1 Sortie commutable 1 pour consommateurs d'énergie

2 OUT 3 Sortie commutable 3 pour consommateurs d'énergie

2a: +12 V

2b: Masse connecté

3 Prise d'alimentation électrique

3a: +12 V

3b: Masse connecté

4 Raccordement pour les onduleurs des séries MSK, MSI, MSP

5 OUT 2 Sortie commutable 2 pour consommateurs d'énergie

6 Raccordement pour écran

7 IBS_B2B Raccordement pour batterie d'alimentation B

8 IBS_B1 Raccordement pour batterie de démarrage

9 IBS_B2C Raccordement pour batterie d'alimentation C

10 IBS_B2A CI Bus Raccordement pour batterie d'alimentation A, chargeur

Raccordement du détecteur de batteries

Dans les modes de fonctionnement « bateau » et « camping-car », il est possible de raccorder, en plus de la batterie de démarrage, les batteries d'alimentation A, B et C.

En mode de fonctionnement « bateau », le raccordement de batterie IBS_B2C n'est pas pris en compte dans le calcul de la somme du courant et de la tension dans la « Vue d'ensemble des batteries d'alimentation ». En règle générale, le détecteur de batteries du propulseur à jet doit être branché sur le raccordement de batterie IBS_B2C.

Raccordez le câble de raccordement du détecteur de batteries (fig. 1 6, page 3) au détecteur de batteries (fig. 1 5, page 3). Fixez le détecteur de batteries au pôle négatif de la batterie.

Branchez le câble bleu du câble de raccordement du détecteur de batteries (fig. 1 6, page 3) au pôle positif de la batterie (alimentation électrique). Branchez le câble rouge muni du connecteur enfichable blanc au raccordement correspondant bus CI de la platine de raccordement (fig. 5 6-10, page 5).

Calibrage du détecteur de batteries

REMARQUE

Le capteur de batterie doit être calibré de nouveau, si

• le capteur de batterie est débranché de la batterie
• l'alimentation électrique du capteur de batterie est débranchée

Pour calibrer le capteur au niveau de charge de la batterie raccordée, procédez comme suit :

Raccordez un fort consommateur d'énergie (20 - 30 A) à la batterie pendant une durée de 3 à 5 minutes. Répétez la procédure 2 à 3 fois. Débranchez le consommateur d'énergie. Laissez un peu de temps au capteur de batterie pour qu'il se calibre lui-même (courant de la batterie < 100 mA).

REMARQUE

Le détecteur de batteries a besoin d'une phase de repos d'environ 8 heures pour le calibrage.

Si vous souhaitez réinitialiser les données de calibrage du détecteur, coupez l'alimentation électrique du détecteur.

Raccordement du MPC01 à l'alimentation électrique

Enfichez l'extrémité de la cosse du câble rouge (fig. 1 10, page 3) sur le contact de gauche du raccordement de l'alimentation électrique de la platine de raccordement (fig. 5 3a, page 5). Raccordez l'extrémité du câble rouge à la cosse de câble ronde au pôle positif de la batterie. Enfichez l'extrémité de la cosse du câble noir (fig. 1 9, page 3) sur le contact de droite du raccordement de l'alimentation électrique de la platine de raccordement (fig. 5 3b, page 5). Raccordez l'œillet de la cosse du câble noir avec le contact pour le raccordement du consommateur d'énergie du détecteur de batteries au pôle négatif d'une batterie (fig. 6 1, page 5).

Raccordement de consommateurs d'énergie au détecteur de batteries

Raccordez toujours le pôle négatif des consommateurs d'énergie au raccordement correspondant, prévu à cet effet, du détecteur de batteries (fig. 6 1, page 5).

8 Utilisation du MPC01

Navigation dans le menu

Déplacez-vous dans les menus de la manière suivante :

Tournez le bouton de sélection (fig. 2 2, page 3) pour faire défiler les pages de menu ou pour faire défiler les éléments sur une page de menu.

Appuyez sur le bouton de sélection pour accéder aux sous-menus ou au mode de modification. Tournez le bouton de sélection jusqu'à ce que le message « Press to return » apparaisse et appuyez alors sur le bouton de sélection.

Vous revenez au « Menu principal »

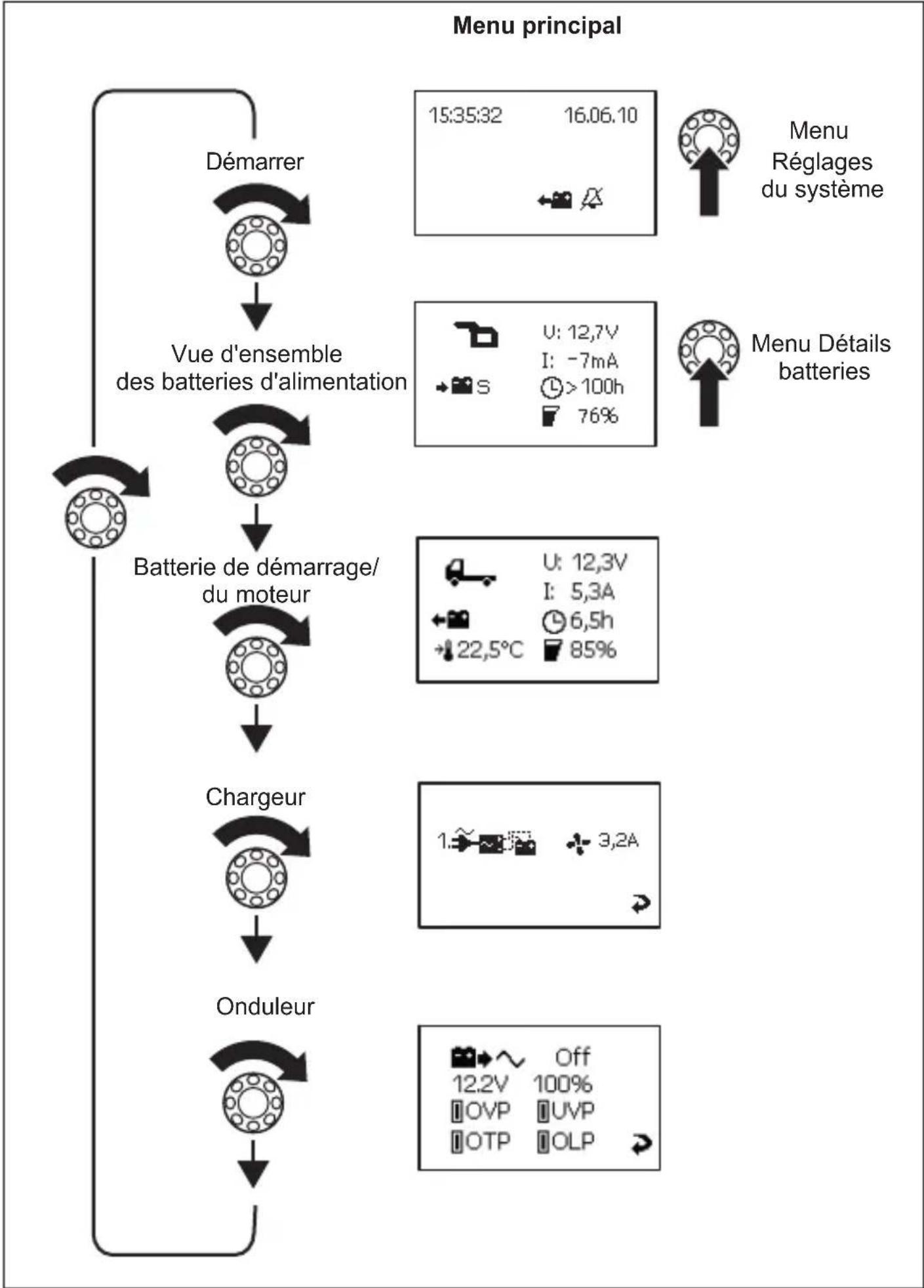

Les quatre figures suivantes montrent comment vous pouvez naviguer dans le menu.

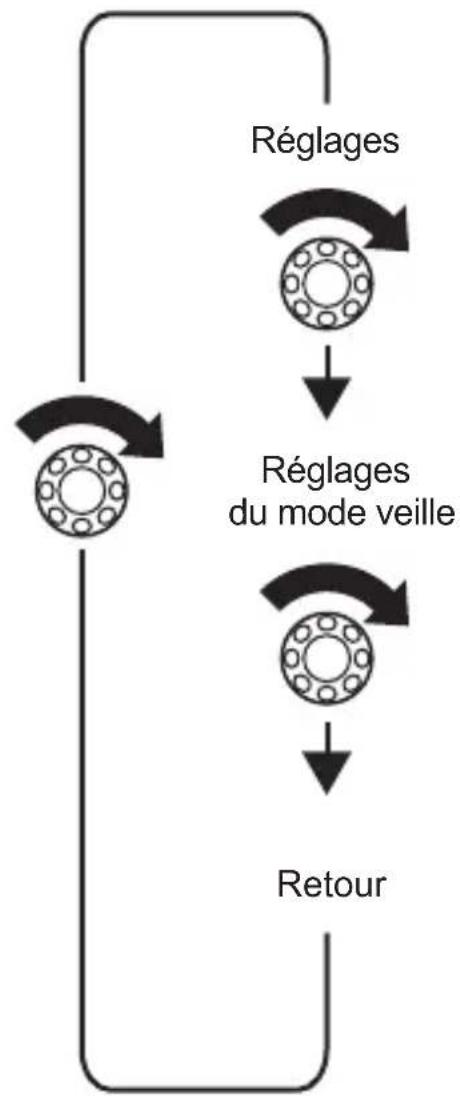

Menu Réglages du système

Modification des réglages

Appuyez pour revenir

Menu principal

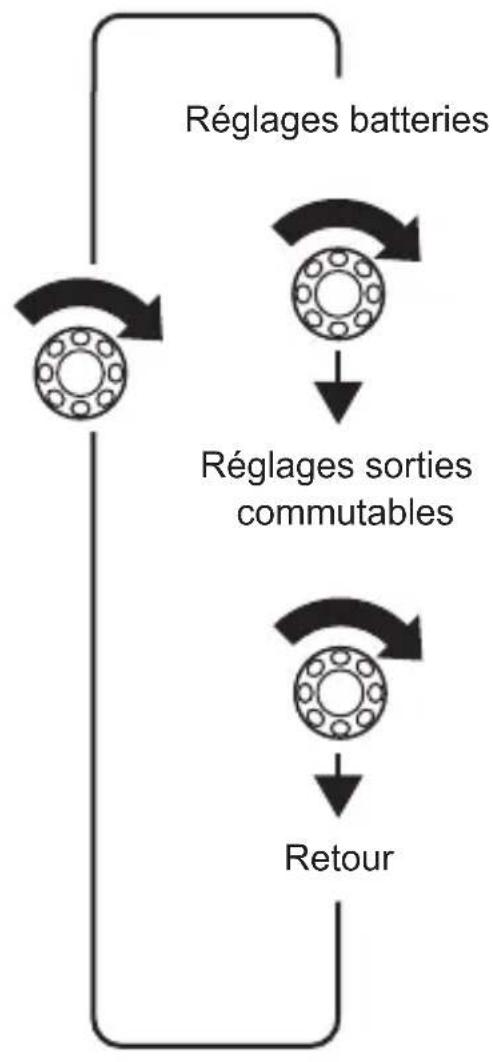

Menu paramètres de la batterie/commuteurs

Symboles de l'écran

Symbole Explication
	Batterie de démarrage camping-car
	Batterie d'alimentation camping-car
	Batterie de démarrage bateau
	Batterie d'alimentation bateau
	La batterie est en cours de chargement
	La batterie est en cours de déchargement par les consommateurs d'énergie raccordés
S Résumé de toutes les valeurs de la batterie
A Batterie d'alimentation A
B Batterie d'alimentation B
C Batterie d'alimentation C
M Batterie de démarrage
U Tension d'alimentation
I Valeur positive : la batterie est en cours de chargement Valeur négative : la batterie est en cours de déchargement
	Ventilateur allumé
1.500ml	Chargeur l raccordé
	Déroulement batterie
L	lorsque la batterie est en cours de chargement : durée de charge restante lorsque la batterie est en cours de déchargement : durée d'utilisation restante
	Capacité de charge en pourcentage
+1	Température de la batterie. S'affiche uniquement sur les pages de menu « Vue détaillée » des différentes batteries.
17	Date, l'heure, réveil
	Réveil commuté
	Réveil éteint

Modification de la valeur

Appuyez sur le bouton de sélection afin de pouvoir modifier la valeur. Tournez le bouton de sélection afin de régler la valeur souhaitée. Appuyez sur le bouton de sélection afin d'enregistrer la valeur.

Lorsque des valeurs sont modifiées, une flèche s'affiche (fig. 7 1, page 6).

Tournez le bouton de sélection afin de marquer la flèche.

Appuyez sur le bouton de sélection afin de quitter le mode de réglage. Tournez le bouton de sélection jusqu'à ce que le message « Press to return » apparaisse et appuyez alors sur le bouton de sélection. Vous revenez au « Menu principal ».

Modification des réglages du système

Naviguez jusqu'à la page de menu « Réglages du système » (page 52), voir chapitre « Navigation dans le menu », page 50. Réglez les valeurs pour :

Appuyez sur le bouton de sélection. Tournez le bouton de sélection afin d'accéder au paramètre correspondant. Appuyez sur le bouton de sélection et réglez la valeur souhaitée en le tournant. Confirmez la valeur réglée en appuyant sur le bouton de sélection.

Réglage des intervalles de temps

Naviguez jusqu'à la page de menu « Réglages du mode veille » (page 52), voir chapitre « Navigation dans le menu », page 50.

Réglez l'intervalle de temps au bout duquel le menu principal s'affiche automatiquement (fig. 8 1, page 6) ou le MPC01 passe en mode de veille (fig. 8 2, page 6). Vous avez le choix entre les intervalles suivants : 30 sec, 1 min, 2 min, 10 min, « --- » (continu).

Réglez la valeur souhaitée, voir chapitre « Modification de la valeur », page 57.

Consultation des valeurs de la batterie

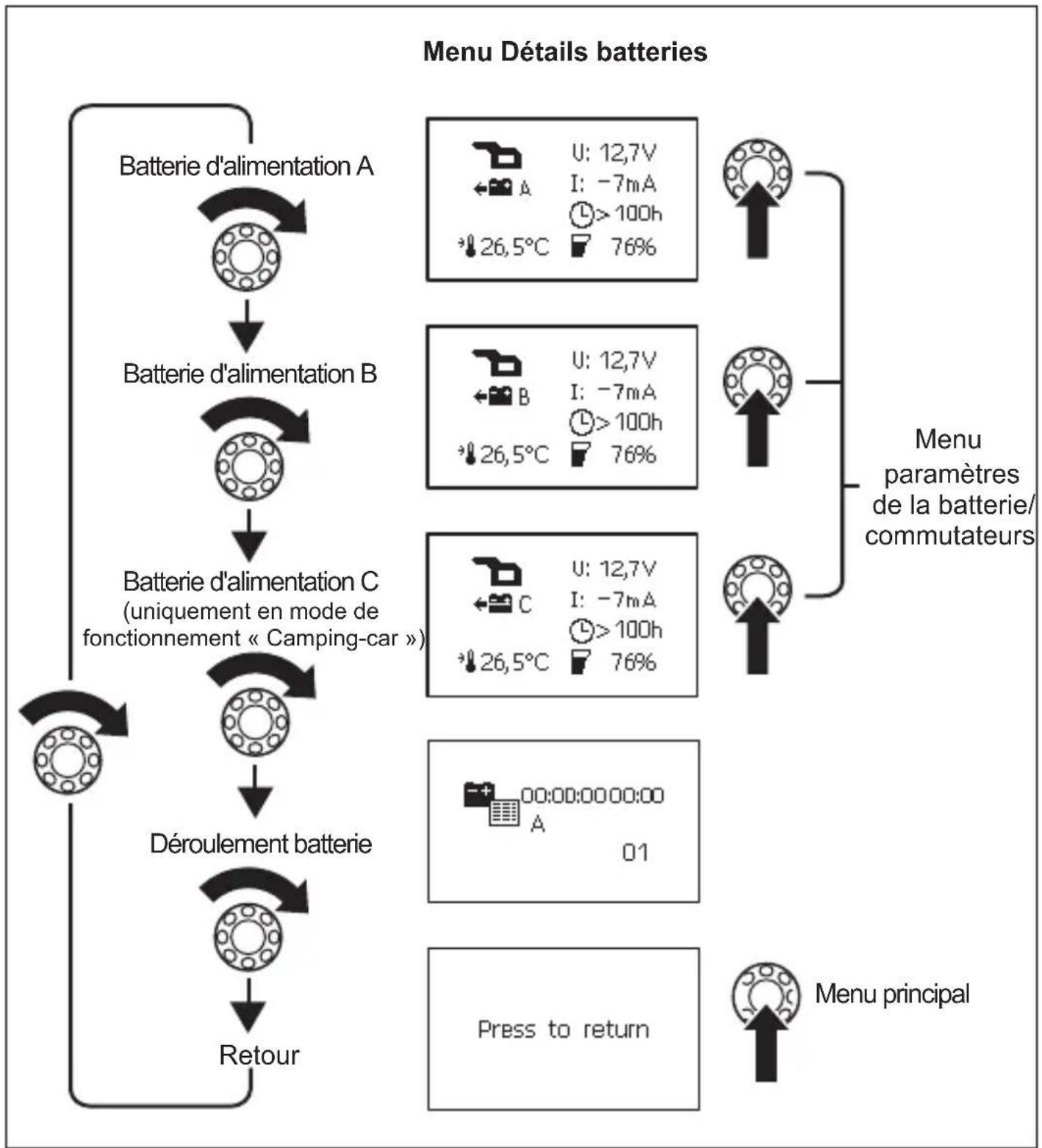

Naviguez jusqu'à la page de menu de la batterie souhaitée, voir chapitre « Navigation dans le menu », page 50.

REMARQUE

La valeur moyenne de toutes les batteries d'alimentation s'affiche sur la page de menu « Vue d'ensemble des batteries d'alimentation ». Les valeurs de la batterie de démarrage (raccordement IBS_B1) ne sont pas prises en compte sur cette page de menu. Elles sont représentées sur la page de menu « Batterie de démarrage ».

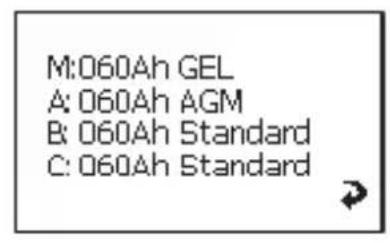

Modification des réglages pour les batteries A, B, C

Naviguez jusqu'au menu « Menu Détails batteries » (page 53), voir chapitre « Navigation dans le menu », page 50. Naviguez jusqu'à la page de menu de la batterie souhaitée. Appuyez sur le bouton de sélection afin d'accéder au mode de réglage. Tournez le bouton de sélection afin de marquer la valeur à modifier. Réglez la valeur souhaitée, voir chapitre « Modification de la valeur », page 57.

Programmation des sorties commutables

Vous pouvez définir les points de commutation pour les sorties commutables 1 à 3 sur la platine de raccordement (fig. 5 1, 2, 5, page 5). La valeur réglée (10 % - 90 %) est la somme des capacités de toutes les batteries raccordées. Si la valeur actuelle de la somme des capacités est supérieure à la valeur réglée, la sortie correspondante est commutée sur la masse. Si la valeur actuelle de la somme des capacités est inférieure à la valeur réglée, la sortie est déconnectée de la masse.

Naviguez jusqu'à la page de menu « Réglages des sorties commutables » (page 54), voir chapitre « Navigation dans le menu », page 50. Appuyez sur le bouton de sélection afin d'accéder au mode de réglage. Tournez le bouton de sélection afin de marquer la valeur à modifier. Réglez la valeur souhaitée, voir chapitre « Modification de la valeur », page 57.

Consultation des détails du chargeur et modification des réglages

Naviguez jusqu'à la page de menu « Chargeur » (page 51), voir chapitre « Navigation dans le menu », page 50. Appuyez sur le bouton de sélection afin d'accéder au mode de réglage. Tournez le bouton de sélection afin de marquer la valeur à modifier. Réglez la valeur souhaitée, voir chapitre « Modification de la valeur », page 57.

Consultation des détails de l'onduleur

Naviguez jusqu'à la page de menu « Onduleur » (page 51), voir chapitre « Navigation dans le menu », page 50.

Consultation du déroulement des batteries

REMARQUE

Une entrée est uniquement créée lorsque la batterie est déchargée à moins de 5 % (décharge profonde) puis chargée à plus de 95 % (pleine charge).

La page de menu indique la date et l'heure des procédures de chargement et de déchargement des batteries. Il est possible d'enregistrer jusqu'à 50 entrées.

Naviguez jusqu'à la page de menu « Déroulement batterie » (page 53), voir chapitre « Navigation dans le menu », page 50.

9 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les documents suivants :

• composants défectueux,
• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

10 Retraitement

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

11 Caractéristiques techniques

	MPC01
N° de produit: 9102500073
Tension d'entrée: 8-30 V---
Intensité absorbée: 150 mA en mode affichage,	10 mA en mode de veille
Diménions sécran (lxhxp): 130x115	x6 mm
Dimensions cadre de montage (lxhxp):	150 x 136 x 16 mm
Certification:	CE E13
