Марка	Dometic
Модель	MPC01
Тип продукта	Система управления аккумулятором
Номер артикула	9102500073
Размеры экрана (Ш x В x Г)	130 x 115 x 6 мм
Размеры монтажной рамки (Ш x В x Г)	150 x 136 x 16 мм
Вес	Около 300 г (оценка)
Входное напряжение	8 – 30 В пост. тока
Потребляемая мощность (активный режим)	150 мА
Потребляемая мощность (режим ожидания)	10 мА
Основные функции	Мониторинг до 4 аккумуляторов (1 стартерный + 3 вспомогательных), отображение напряжения/тока/температуры/емкости, программируемые выходы (3), программируемая сигнализация, режим ожидания, автоматическая калибровка датчиков
Комплект поставки	Плата подключения с крышкой, накладная рамка, экран, монтажная рамка, 1 датчик аккумулятора (Hella Sensor MCA-HS1), соединительные кабели, винты
Дополнительные аксессуары	Дополнительный датчик аккумулятора (арт. 9102500038)
Уход и очистка	Беречь от влаги и пыли; чистить сухой мягкой тканью; не использовать химические средства
Безопасность	Соблюдать правила безопасности: отключать питание перед вмешательством, использовать кабели достаточного сечения, избегать влажных или взрывоопасных сред
Запасные части и ремонтопригодность	Датчик аккумулятора доступен как запасная часть; информация о ремонтопригодности пользователем отсутствует
Общая информация	Предназначен для автодомов и лодок; сертифицирован CE и E13; режим работы настраивается (автодом/лодка) с помощью перемычки

Часто задаваемые вопросы - MPC01 DOMETIC

Как установить экран MPC01?

Экран может быть установлен на стену или в стену. Для настенного монтажа закрепите монтажную рамку длинными винтами, затем защелкните накладную рамку. Для скрытого монтажа подготовьте вырез 11×9,9 см и глубиной 2,5 см, закрепите экран короткими винтами.

Сколько аккумуляторов можно контролировать с помощью MPC01?

MPC01 позволяет контролировать до 4 аккумуляторов: один стартерный (IBS_B1) и до трех вспомогательных (IBS_B2A, B, C). В комплекте один датчик аккумулятора; дополнительные датчики доступны как аксессуар.

Как откалибровать датчик аккумулятора?

Датчик калибруется автоматически после цикла заряда/разряда. Для принудительной калибровки отключите и снова подключите питание датчика. Для полной калибровки требуется период покоя около 8 часов.

Как настроить программируемые выходы?

В меню 'Настройки коммутируемых выходов' вы можете задать пороги емкости (10-90 %) для каждого выхода. Если суммарная емкость аккумуляторов превышает порог, выход активируется (подключается к массе); в противном случае он деактивируется.

Работает ли MPC01 со всеми зарядными устройствами?

Нет, MPC01 предназначен для работы только с зарядными устройствами MCA PerfectCharge через интерфейс шины CI.

Как переключиться из режима автодома в режим лодки?

Перемычка на плате подключения (рис. 3, поз. 1) определяет режим. При поставке перемычка установлена (режим автодома). Для режима лодки снимите перемычку.

Что делать, если экран ничего не показывает?

Проверьте электропитание (8-30 В) на плате подключения. Убедитесь, что сигнальный кабель правильно подключен между экраном и платой. Также проверьте предохранитель и состояние датчика аккумулятора.

Как настроить сигнализацию и режим ожидания?

В меню 'Настройки системы' вы можете задать интервал времени до перехода в режим ожидания (от 30 с до постоянно) и время программируемой сигнализации. Навигация осуществляется с помощью поворотной кнопки.

Могу ли я подключить инвертор к MPC01?

Да, MPC01 имеет специальное подключение (рис. 5, поз. 4) для инверторов серий MSK, MSI, MSP. Обратитесь к главе 7.4 для подключения.

Где найти дополнительные датчики аккумулятора?

Дополнительные датчики аккумулятора (Hella Sensor MCA-HS1) доступны как аксессуар под артикулом 9102500038.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MPC01 DOMETIC

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните её. В случае передачи продукта передайте инструкцию следующему пользователю.

Содержание

1 Пояснение символов 197 2 Указания по технике безопасности 198 3 Объем поставки 199 4 Принадлежности 199 5 Использование по назначению 199 6 Техническое описание 200 7 Присоединение и монтаж MPC01 201 8 Управление MPC01 205 9 Гарантия 214 10 Утилизация 214 11 Технические данные 214

1 Пояснение символов

ПРЕДУПРЕЖДЕНИЕ!

Указание по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!

Указание по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждению или нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по технике безопасности

• Повреждения продукта из-за механических воздействий или перенапряжения. Изменения в продукте, выполненные без однозначного разрешения изготовителя.
• Использование в целях, отличных от указанных в данной инструкции.

Соблюдайте следующие основные правила техники безопасности при применении электроприборов для защиты от:

• Поражения электрическим током, опасности возникновения пожара, травм.

ПРЕДУПРЕЖДЕНИЕ!

- Электроприборы не являются детскими игрушками!

Поэтому храните и используйте прибор в недоступном для детей месте.

- Лица (включая детей), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний не в состоянии пользоваться данным продуктом, не должны использовать этот продукт без постоянного присмотра или инструктажа ответственного лица. - Используйте прибор только по назначению. - Обеспечьте достаточное поперечное сечение проводов. - Прокладывайте провода так, чтобы исключить повреждение дверями или капотом. Зажатие кабелей может привести к опасным для жизни травмам.

ОСТОРОЖНО!

- Прокладывайте провода так, чтобы исключить опасность спотыкания и повреждения кабеля. Не эксплуатируйте прибор

в условиях высокой влажности, высокого содержания солей в воздухе, вблизи источников агрессивных паров, во взрывоопасных зонах.

• При работах на приборе всегда прерывайте электропитание.
• Учтите, что даже после срабатывания защитного устройства (предохранителя) части прибора могут оставаться под напряжением. Не отсоединяйте кабели, если прибор еще находится в работе.

ВНИМАНИЕ!

• Если необходимо провести электрические провода через металлические стенки или иные стенки с острыми краями, то используйте металлорукава или кабельные вводы. Не прокладывайте провода незакрепленными или сильно изогнутыми. - Обеспечьте надежное крепление проводов.
• Не тяните за провода.

Наименованные	Арт. №
Датчник akкулайтора Hella Sensor MCA-HS1	9102500038

5 Использование по назначению

Dometic MPC01 (арт. № 9102500073) — это система управления, которая позволяет выполнять контроль состояния заряда нескольких аккумуляторов. MPC01 разрешается эксплуатировать только с зарядными устройствами PerfectCharge MCA.

Прибор предназначен для установки в кемперах и на катерах.

6 Техническое описание

6.1 Принцип работы

MPC01 состоит из дисплея и соединительной платы. На дисплее показывается актуальная информация о состоянии аккумулятора, подключенного через датчик аккумулятора. Сила тока, напряжение, температура, оставшееся время зарядки, а также остаточная емкость (в %) всех подключенных батарей.

В комплекте поставки MPC01 есть один датчик аккумулятора для подключения к одному аккумулятору. Для подключения дальнейших аккумуляторов вам потребуются дополнительные датчики аккумуляторов (арт. № 9102500038) (аксессуары).

MPC01 позволяет контролировать состояние заряда стартерного аккумулятора в количестве до трех тяговых аккумуляторов. Для этого датчики батарей подключаются к отрицательному полюсу батареи. Считанная информация передается по шинному интерфейсу Cl на дисплей. Датчики аккумуляторов измеряют напряжение, ток и температуру подключенного аккумулятора. Дополнительно к входящему в объем поставки датчику батареи можно подключить три других датчика батареи (принадлежности).

MPC01 имеет три программируемых выхода, служащих для отключения потребителей, если емкость батареи становится слишком низкой (функция контроля батареи).

Зарядное устройство батареи соединяется с батареей по шинному интерфейсу Cl.

MPC01 имеет режим вентиляции и режим охлаждения, который включается через ранее определенный промежуток времени.

Программируемая функция будильника напоминает вовремя о заранее настроенном времени.

С помощью переключателя можно перенастроить режим эксплуатации «Кемпер» на «Катер».

6.2 Органы индикации и управления

Пос. на рис. 2,国民党军 ст. 3
1 Дécпеловский Постанец Наченя
2	К	H	O	П	К	a	В	bI 6
								Знчени Нажате: Велиcod Эдем entов мени яни З haulени

7 Подключение и монтаж MPC01

7.1 Указания по монтажу

При выборе места монтажа дисплея и соединительной платы соблюдайте следующие указания:

- Прибор должен быть установлен в защите от попадания влаги. - Прибор запрещается устанавливать в запыленной атмосфере. - Поверхность монтажа должна быть ровной и достаточно прочной. Соблюдайте длину кабеля правильную, равную 6 м. - Монтируйте панель для подключения в защищенном месте, если можно, рядом с аккумуляторами, чтобы никакие предметы не касались соединительного кабеля и не могли его оборвать.

7.2 Изменение режима эксплуатации

Режим эксплуатации определяется перемычкой (рис. 3.1, стр. 4). В состоянии при поставке перемычка вставлена настройка режима эксплуатации «Кемпер».

Настройка режима эксплуатации «Катер»: Снимите перемычку (рис. 3.1, стр. 4).

7.3 Присоединение монтажа дисплея

Вы можете установить МРСО1 на стену или в стену. При монтаже на стене кабель сети управления можно либо провести через стену, либо закрепить на стене.

Пос. на рис. 5,国民党军 ст. 5
1 OUT 1 Пераимουаемы Вьхов 1 дд по tradeпей 2 OUT 3 Пераимουаемы Вьхов 3 дд по tradeпей 2a: +12 B
	2b: минус
3 Разбем дд заektоротаня 3a: +12 B
	3b: минус
4 Разбем дд заektоров серий MSK, MSI, MSP
5 OUT 2 Пераимουаемы Вьхов 2 дд по tradeпей 6 Разбем дд заостпей 7 I B S _ B 2 B P a 3
8 IBS_B1 Разбем дд стартуног_батар 9 I B S _ B 2 C P a 3
10 IBS_B2A CI Bus Разбем дд пistaюш_батар_A, зарадно устroduства, Другх рпборов

Подключение датчика аккумулятора

В режимах работы «Катер» и «Кемпер» можно дополнительно к аккумулятору двигателя подключить тяговые аккумуляторы А, В и С.

В режиме работы «Катер» подключение аккумулятора IBS_B2C не учитывается при суммарном подсчете тока и напряжения «Обзор тяговых аккумуляторов». Как правило, в подключении аккумулятора IBS_B2C должен быть вставлен датчик аккумулятора бокового подруливающего устройства.

Соедините кабель датчика аккумулятора (рис. 1.6, стр. 3) с датчиком аккумулятора (рис. 1.5, стр. 3).

Закрепите датчик аккумулятора на отрицательном полюсе аккумулятора. Зажмите силовой кабель соединительного кабеля датчика аккумулятора (рис. 1.6, стр. 3) на положительном полюсе аккумулятора (электропитание). Вставьте красный кабель с белым штекерным соединением в соответствующее подключение шины СР на панели для подключения (рис. 5.6-10, стр. 5).

Калибровка датчика батареи

УКАЗАНИЕ

Датчик аккумулятора нуждается в калибровке, если

-если датчик аккумулятора был отсоединен от аккумулятора -прервано зарядное устройство аккумулятора

Чтобы произвести калибровку датчика по уровню заряда подключенного аккумулятора, выполните следующее:

Подсоедините к аккумулятору потребитель с высоким потреблением тока (20-30А) на 3-5 минут.

Повторите это действие 2 или 3 раза. Отсоедините потребитель. Через некоторое время датчик аккумулятора завершит калибровку (ток аккумулятора <100мА).

УКАЗАНИЕ

Датчику батареи для калибровки требуется фаза покоя около 8 часов.

Если хотите сбросить параметры калибровки датчика на первоначальные значения, то прервите электропитание датчика.

Подключение MPC01 к электропитанию

Вставьте конец кабельного наконечника красного кабеля (рис. 1 10, стр. 3) в левый контакт подключения электропитания панели для подключения (рис. 5 3а, стр. 5).

Соедините конец красного кабеля с круглым кабельным наконечником с положительным полюсом аккумулятора. Вставьте конец кабельного наконечника черного кабеля (рис. 1 9, стр. 3) в правый контакт подключения электропитания панели для подключения (рис. 5 3б, стр. 5). Соедините ушко кабельного наконечника черного кабеля с контактом подключения потребителя датчика аккумулятора с отрицательным полюсом аккумулятора (рис. 6 1, стр. 5).

Подключение потребителя к датчику аккумулятора

Подключайте отрицательный полюс потребителей всегда к соответствующему, предусмотренному для этого подключению датчика аккумулятора (рис. 6 1, стр. 5).

Управление

Навигация по меню

Навигация по меню выполняется следующим образом:

Поверните кнопку выбора (рис. 2.2, поз. 3) для последовательного перехода по страницам меню изменений на странице меню. Войдите в меню изменений и нажмите кнопку выбора. Поворачивайте кнопку выбора до тех пор, пока не появится сообщение «Press to return», а затем нажмите кнопку выбора. Вы вернетесь в «Главное меню».

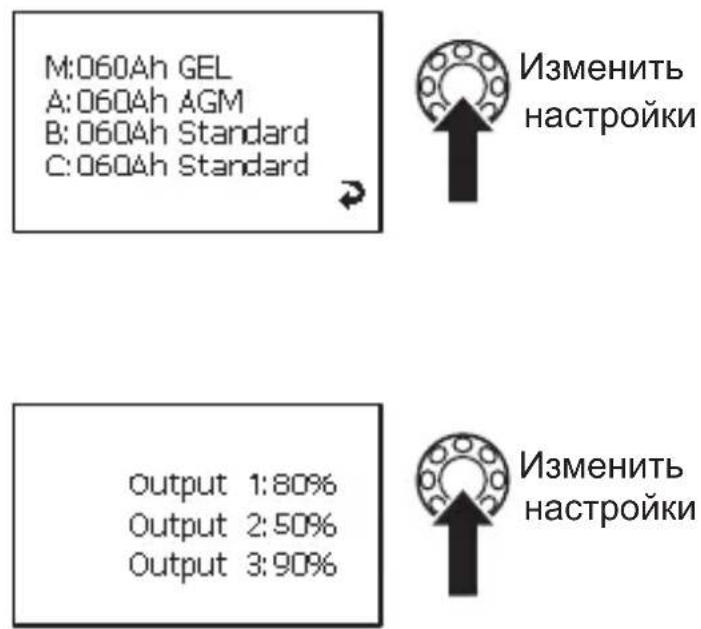

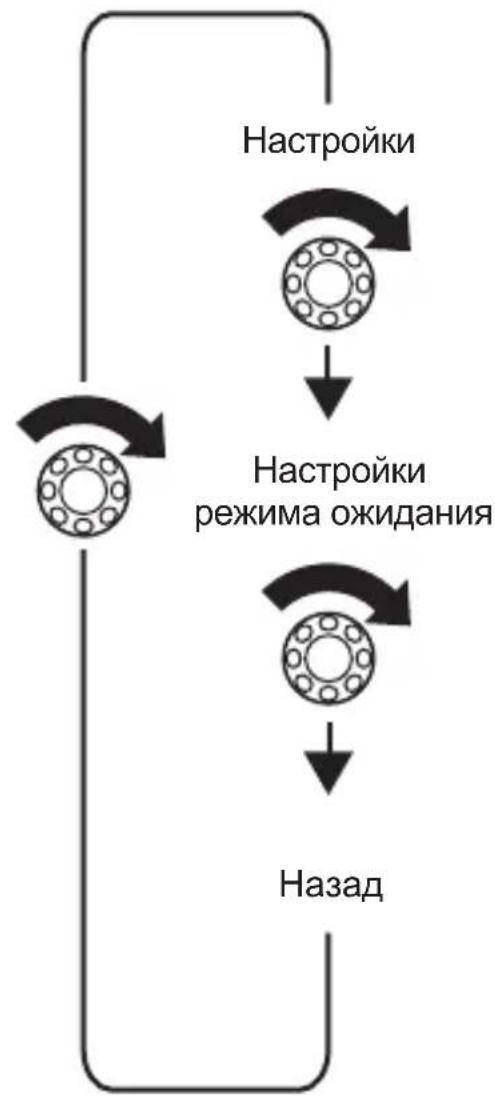

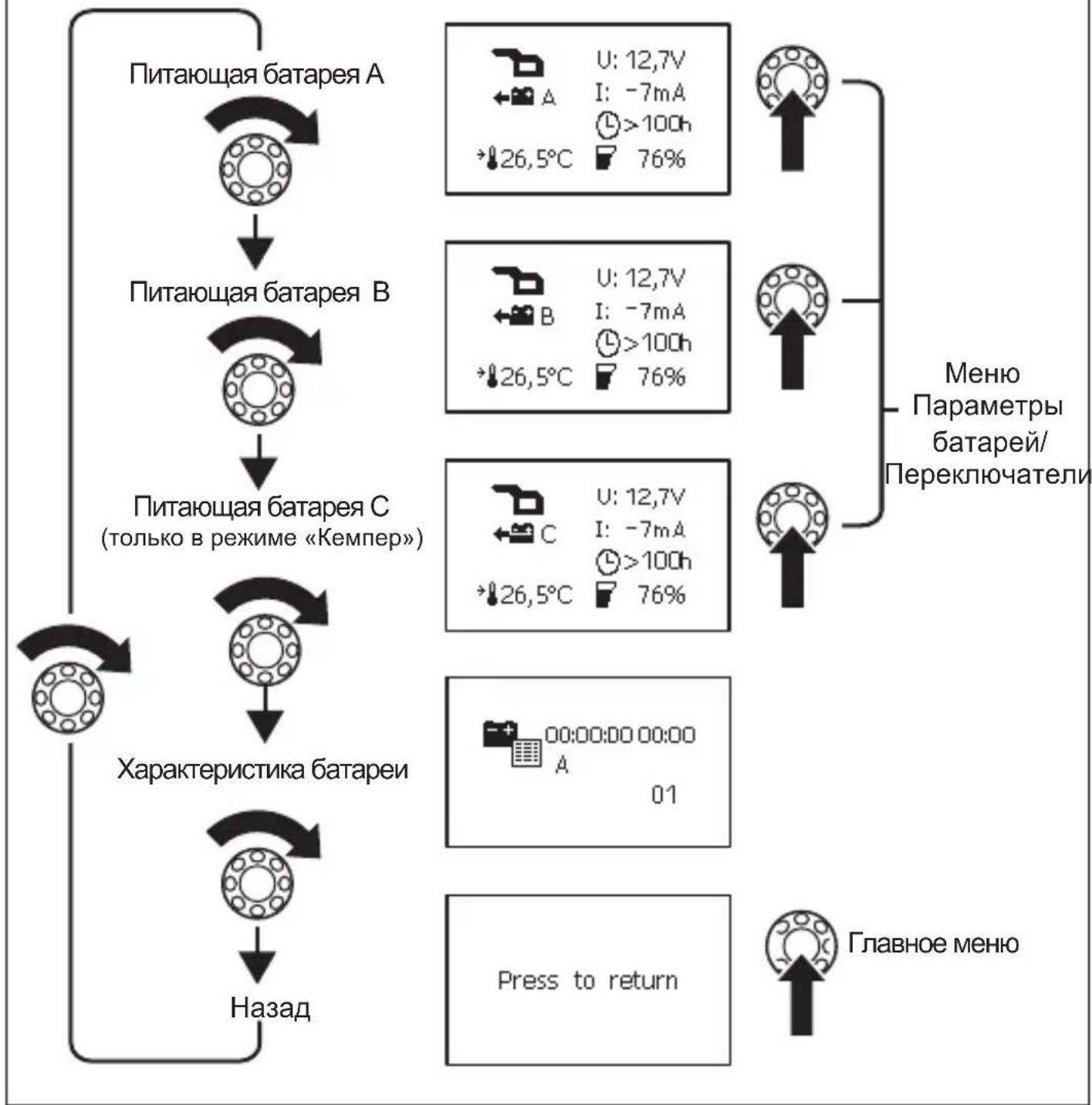

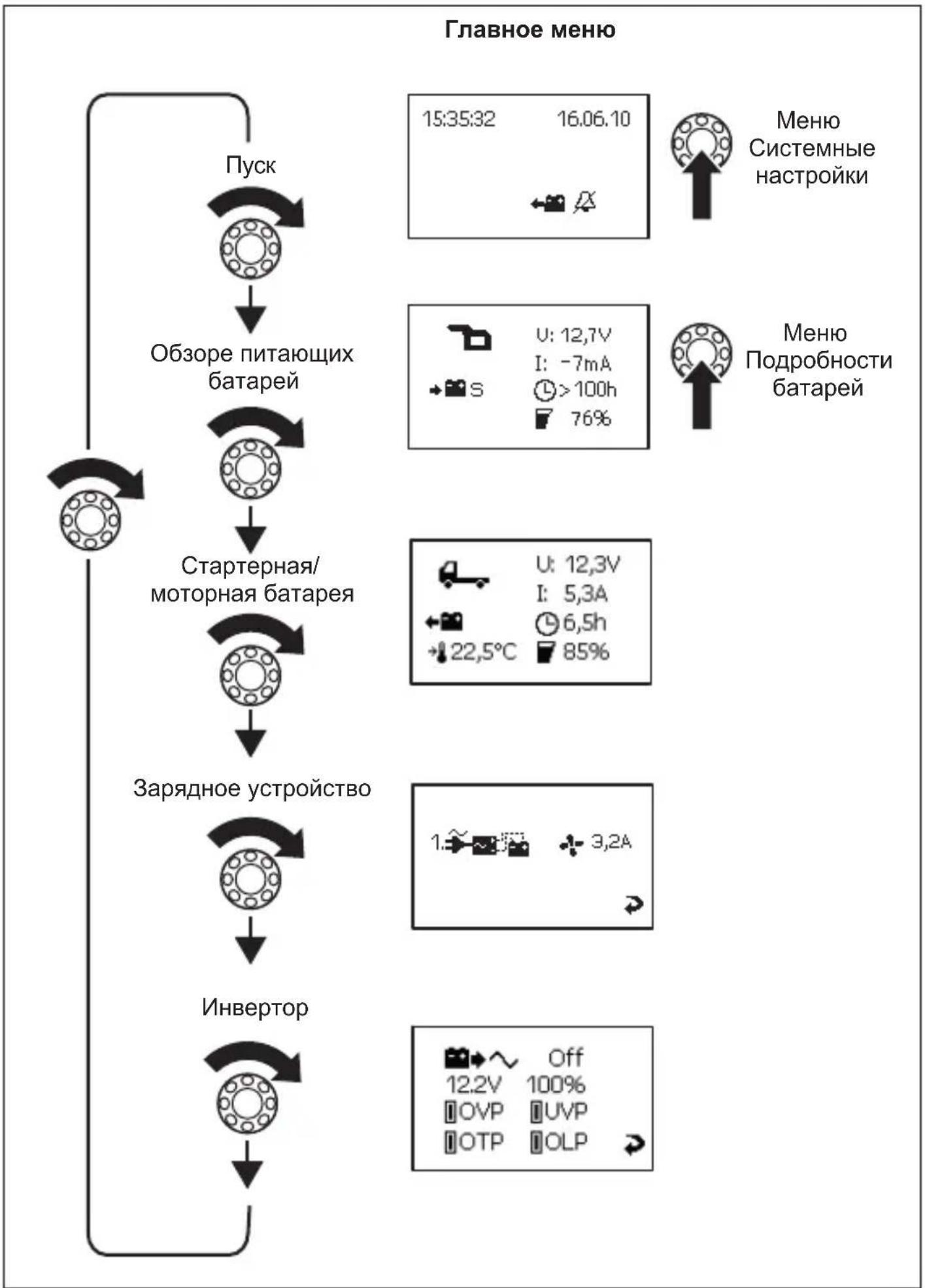

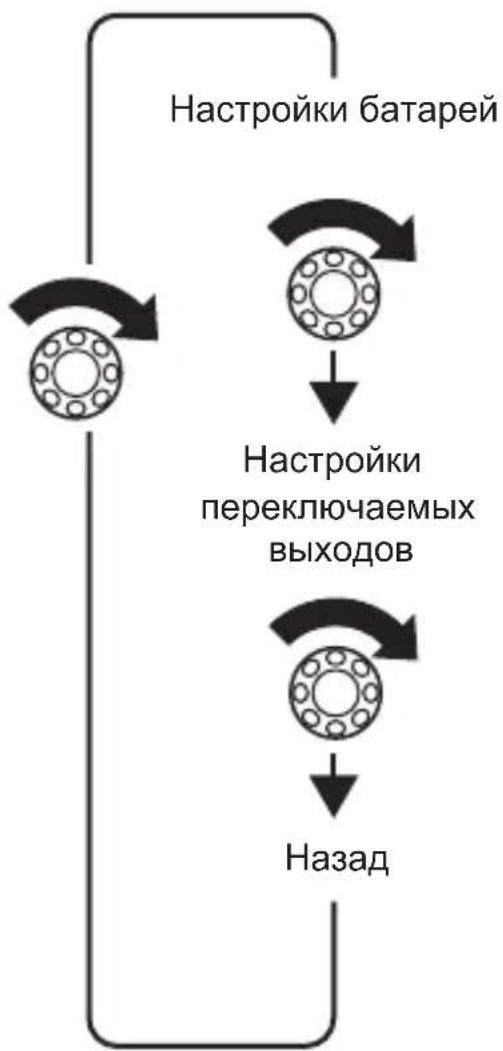

На следующих четырех рисунках показано, как выполняется навигация в меню.

Меню системные настройки

Изменить настройки

Press to return

Главное меню

Меню подробности батареи

Меню параметры батареи/переключатели

Символьная индикация

Символ Пон捶енье
	Стартуна 6атаразу кемпера
	ПITAюшая 6атаразу кемпера
	Стартуна 6атаразу кatemпера
	ПITAюшая 6атаразу кatemпера
	Батаразу заразуется
	Батаразу заразуется посоединенны堕и по trade�елейни
SОбзор前几天хартурастокьогу
A ПITAюшая 6атаразу A
В ПITAюшая 6атаразу B
C ПITAюшая 6атаразу C
M Стартуна 6атаразу
U Рабоче наразожения
Симboл Пороченье
Положи Templeнoe 3наченье: 6atapeя заррается Оtrцателhoe 3наченье: 6atapeя пазрается
Вкlioун вентлиутор
1.2.2017	Приноingenо зарадhoe устюстvo 1
	Харазтористka 6atapeи
L	если 6atapeя заррается: OCTabшем сьрмя зарядки если 6atapeя пазрается: OCTabшем сьрсурс
	Зaporданая emkocstь в пооч tax
+1	Темпегатура 6atapeи OTobрахается товко на стравицax мени «Посюбный ВИД» отдельных 6atapeи.
17	Дасы, Врemeи, Буд那个人а
	Буд那个人а AKТИВ�н
	Буд那个人а ВИКПЮЧENHы

Изменение значения

Для того, чтобы можно было изменить значение, нажмите кнопку выбора. Для настройки требуемого значения поверните кнопку выбора.

Для сохранения значения нажмите кнопку выбора.

Если значения изменяются, показывается стрелка (рис. 7.1, стр. 6).

Для выбора стрелки поверните кнопку выбора. Для выхода из режима настройки нажмите кнопку выбора.

Поворачивайте кнопку выбора до тех пор, пока не появится сообщение «Press to return», а затем нажмите кнопку выбора. Вы возвращаетесь в «Главное меню».

Уменьшение настроек системы

Перейдите к странице меню «Настройки системы» (стр. 207), см. п. «Навигация в меню» на стр. 205. Установите значения для:

• Данный элемент времени будильника

Нажмите кнопку выбора. Поверните кнопку выбора, чтобы попасть к соответствующему параметру. Нажмите кнопку выбора и установите, путем вращения, иное значение. Подтвердите настроенное значение, нажав кнопку выбора.

Настройка интервалов времени

Перейдите к странице меню «Настройки режима ожидания» (стр. 207), см. п. «Навигация в меню» на стр. 205. Установите, после какого интервала автоматически включается главное меню (рис. 8 1, стр. 6) или МРС01 переходит в режим ожидания (рис. 8 2, стр. 6). Вы можете выбирать между следующими интервалами: 30 сек, 1 мин, 2 мин, 10 мин, «---» (длительный период времени). Настройте требуемое значение, см. п. «Изменение значения» на стр. 212.

Программирование переключаемых выходов

Вы можете для переключаемых выходов 1-3 на панели подключения (рис. 5 1,2,5, стр. 5) определить токи подключения. Настроенное значение (10% -90%) - это суммарная емкость всех присоединенных батарей. Если текущее значение суммарной емкости находится выше настроенного значения, то соответствующий выход переключается на массу. Если текущее значение суммарной емкости меньше настроенного значения, то выход размыкается от корпуса.

Перейдите к странице меню «Настройки переключаемых выходов» (стр. 209), см. п. «Навигация в меню» на стр. 205. Для выхода в режим настройки нажмите кнопку выбора. Для введения подлежащего изменению значения поверните кнопку выбора. Настройте требуемое значение, см. п. «Изменение значения» на стр. 212.

Считывание параметров зарядного устройства и изменение настроек

Перейдите к странице меню «Зарядное устройство» (стр. 206), см. п. «Навигация в меню» на стр. 205. Для выхода в режим настройки нажмите кнопку выбора. Для выделения подлежащего изменению значения поверните кнопку выбора. Настройте требуемое значение, см. п. «Изменение значения» на стр. 212.

Считывание параметров инвертора

Перейдите к странице меню «Инвертор» (стр. 206), см. п. «Навигация в меню» на стр. 205.

Просмотр характеристик батареи

УКАЗАНИЕ

Данные регистрируются, если сильно разряженный аккумулятор (заряд менее 5%) заряжается до 95%.

Страница меню показывает дату и время процессов заряда и разряда батареи. В памяти сохраняется 50 записей.

Перейдите к странице меню «Хроника аккумуляторов» (стр. 208), см. раздел «Навигация в меню» на стр. 205.

9 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания вышлите также следующее:

- неисправные компоненты, - копии счета с датой покупки, - причину рекламации и описанные неисправности.

10 Утилизация

По возможности выбрасывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если вы окончательно выводите продукт из эксплуатации, то получите информацию о ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

11 Технические данные

	MPC01
Ар. №: 9102500073
Вховке наразожения: 8 - 30 B-==
ПOT repeяры ток: 150 mA в рекIME ид 10 mA в рекIME ожuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid 10 mA в рекIME oжuid
Разmersы дисponents (LH x BV x Г): 130x1	5x6 MM
Рazmersы мontанною рамки (LH x BV x Г):	150x136x16 MM
Доруск:	CE E13
