MPC01 - Akunhallintajärjestelmä DOMETIC - Ilmainen käyttöohje ja opas

Merkki	Dometic
Malli	MPC01
Tuotetyyppi	Akunhallintajärjestelmä
Artikkelinumero	9102500073
Näytön mitat (L x K x S)	130 x 115 x 6 mm
Asennuskehyksen mitat (L x K x S)	150 x 136 x 16 mm
Paino	Noin 300 g (arvio)
Tulojännite	8 – 30 V DC
Virrankulutus (aktiivitila)	150 mA
Virrankulutus (valmiustila)	10 mA
Päätoiminnot	Jopa 4 akun valvonta (1 käynnistys + 3 apuakku), jännitteen/virran/lämpötilan/kapasiteetin näyttö, ohjelmoitavat lähdöt (3), ohjelmoitava hälytys, valmiustila, anturien automaattinen kalibrointi
Mukana tulevat varusteet	Liitäntälevy suojuksella, peitekehys, näyttö, asennuskehys, 1 akkuanturi (Hella Sensor MCA-HS1), liitäntäkaapelit, ruuvit
Valinnaiset varusteet	Lisäakkuanturi (viite 9102500038)
Huolto ja puhdistus	Suojaa kosteudelta ja pölyltä; puhdista kuivalla ja pehmeällä liinalla; älä käytä kemikaaleja
Turvallisuus	Noudata turvallisuusohjeita: katkaise virta ennen toimenpiteitä, käytä riittävän paksuja kaapeleita, vältä kosteita tai räjähdysalttiita ympäristöjä
Varaosat ja korjattavuus	Akkuanturi saatavana varaosana; ei tietoa käyttäjän korjausmahdollisuudesta
Yleistä	Suunniteltu matkailuautoille ja veneille; CE- ja E13-sertifioitu; käyttötila säädettävissä (matkailuauto/vene) hyppyjohtimen avulla

Usein kysytyt kysymykset - MPC01 DOMETIC

Kuinka MPC01-näyttö asennetaan?

Näyttö voidaan asentaa seinälle tai seinän sisään. Seinäasennuksessa kiinnitä asennuskehykset pitkillä ruuveilla, sitten napsauta peitekehykset paikalleen. Upotetussa asennuksessa valmistele aukko, jonka koko on 11×9,9 cm ja syvyys 2,5 cm, ja kiinnitä näyttö lyhyillä ruuveilla.

Kuinka monta akkua MPC01 pystyy valvomaan?

MPC01 mahdollistaa jopa 4 akun valvonnan: yhden käynnistysakun (IBS_B1) ja enintään kolme syöttöakkua (IBS_B2A, B, C). Yksi akkuanturi toimitetaan; lisäanturit ovat saatavana lisävarusteina.

Kuinka akkuanturi kalibroidaan?

Anturi kalibroituu automaattisesti lataus-/purkaussyklin jälkeen. Pakota kalibrointi irrottamalla ja kytkemällä anturin virta uudelleen. Täydellinen kalibrointi vaatii noin 8 tunnin lepojakson.

Kuinka ohjelmoitavat lähdöt säädetään?

Valikossa 'Kytkettävien lähtöjen asetukset' voit määrittää kapasiteettirajat (10–90 %) kullekin lähdölle. Jos akkujen kapasiteettien summa ylittää rajan, lähtö aktivoituu (kytketty maahan); muuten se on pois päältä.

Toimiiko MPC01 kaikkien laturien kanssa?

Ei, MPC01 on suunniteltu toimimaan vain MCA PerfectCharge -laturien kanssa CI-väyläliitännän kautta.

Kuinka vaihdetaan matkailuautotilasta venetilaan?

Hyppyjohdin liitäntälevyssä (kuva 3, kohta 1) määrittää tilan. Toimituksessa hyppyjohdin on kytkettynä (matkailuautotila). Vene-tilaa varten irrota hyppyjohdin.

Mitä tehdä, jos näyttö ei näytä mitään?

Tarkista jännitesyöttö (8–30 V) liitäntälevystä. Varmista, että signaalikaapeli on kytketty oikein näytön ja levyn välillä. Tarkista myös sulake ja akkuanturin tila.

Kuinka hälytys ja valmiustila asetetaan?

Valikossa 'Järjestelmäasetukset' voit asettaa ajan ennen valmiustilaan siirtymistä (30 s – jatkuva) ja ohjelmoitavan hälytyksen ajan. Selaus tehdään kiertonupilla.

Voinko kytkeä invertterin MPC01:een?

Kyllä, MPC01:ssä on erillinen liitäntä (kuva 5, kohta 4) MSK-, MSI- ja MSP-sarjojen inverttereille. Katso luku 7.4 kytkentää varten.

Mistä löydän lisäakkuanturit?

Lisäakkuanturit (Hella Sensor MCA-HS1) ovat saatavana lisävarusteina viitteellä 9102500038.

KÄYTTÖOHJE MPC01 DOMETIC

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Symbolien selitys 180 2 Turvallisuusohjeet 181 3 Toimituskokonaisuus 182 4 Lisävarusteet 182 5 Määräysten mukainen käyttö 183 6 Tekninen kuvaus 183 7 MPC01:n liittäminen ja asennus 184 8 MPC01:n käyttö 187 9 Takuu 196 10 Hävittäminen 196 11 Tekniset tiedot 196

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

Noudata seuraavia perustavia turvatoimenpiteitä käyttäessä sähköllä toimivia laitteita.

Tämä suojelee sinua:

- sähköiskulta, palovaaralta - loukkaantumiselta

VAROITUS!

Sähkölaitteet eivät ole lasten leluja!

Säilytä ja käytä laitetta lasten ulottumattomissa.

• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön opastusta.
• Käytä laitetta ainoastaan sen määräystenmukaiseen tarkoitukseen. Huolehdi siitä, että johtojen poikkipinta-ala on riittävä.
• Vedä johtimet siten, että ovet tai konepellit eivät voi vahingoittaa niitä. Ruskentuneet johdot voivat johtaa hengenvaarallisiin vammoihin.

HUOMIO!

• Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on poissuljettu. Laitetta ei saa käyttää
• suolapitoisessa, kosteassa tai märässä ympäristössä.
• aggressiivisten höyryjen lähellä - räjähdysvaarallisilla alueilla.
• Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.
• Huomaa, että osa laitteesta voi jäädä jännitteiseksi myös suojalaitteiston (sulake) laukeamisen jälkeen.
• Älä irrota mitään johtoja, kun laite on vielä toiminnassa.

HUOMAUTUS!

• Käytä putkia tai läpivientiholkkeja, jos johtimia täytyy vetää peltiseinien tai muiden teräväreunaisten seinien läpi.
• Johtimia ei saa asettaa löysälle tai teräville taitteille. Kiinnitä johtimet hyvin.
• Älä kisko johtimista.

3 Toimituskokonaisuus

Kohta - kuva 1, Määrä Nimitys sivulla 3
11 Liitäntälevy ja kansi
2	1	P	e	i	t	e
3	1	N	ä	y	t	t
41 Kiinnitskehys
51 Akkuanturi (Hella Sensor MCA-HS1)
61 Akkuanturin liitäntäjohto
71 Laturin liitäntäjohto
81 Ohjausjohdon
91 Massa liitäntäjohto (punainen)
101 Positiivinen napaliitäntäjohto (musta)
114 Ruuvi, pittä
124 Ruuvi, lyhyt

4 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys	Tuotenro
Akkuanturi Hella Sensor MCA-HS1	9102500038

5 Määräysten mukainen käyttö

MPC01 (tuotenro 9102500073) on akkuhallintajärjestelmä, joka mahdollistaa useampien akkujen lataustilan tarkkailun. MPC01:tä saa käyttää vain PerfectCharge MCA -laturien kanssa.

Laite on tarkoitettu asennettavaksi matkailuautoihin ja veneisiin.

6 Tekninen kuvaus

6.1 Toiminto

MPC01 muodostuu näytöstä ja liitäntälevystä. Jokaisen akkuanturin avulla liitetyn akun nykyiset kuntotiedot näkyvät näytöllä: Kaikkien liitettyjen akkujen virta, jännite, lämpötila, jäljellä oleva latausaika sekä jäännöskapasiteetti (yksikkö %).

MPC01:n toimituskokonaisuuteen sisältyy yksi akkuanturi, jonka avulla voidaan liittää yksi akku. Useampien akkujen liittämiseen tarvitaan lisäakkuantureita (tuotenro 9102500038) (lisävaruste).

MPC01 mahdollistaa käynnistysakun ja jopa kolmen käyttöakun lataustilan tarkkailemisen. Tätä varten akkujen miinusnapoihin kiinnitetään akkuanturit. Niiden keräämät tiedot välitetään näytölle CI-Bus-liitännän kautta. Akkuanturit mittaavat liitettyjen akkujen jännitteen, virran ja lämpötilan. Mukana toimitetun akkuanturin lisäksi siihen voidaan liittää kolme muuta akkuanturia (lisävarusteet).

MPC01:ssa on kolme ohjelmoitavissa olevaa lähtöä, joiden avulla sähkölaitteita voidaan kytkeä pois päältä, jos akkukapasiteetti käy liian vähäiseksi (akkuvahtitoiminto).

Akkulaturi yhdistetään näyttöön CI-Bus-liitännän kautta.

MPC01:ssa on näyttötila sekä valmiustila, joka kytkeytyy päälle esisäädetyn ajan kuluttua.

Ohjelmoitava herätystoiminto muistuttaa ajoissa säädetystä ajasta.

Käyttötilaksi voidaan vaihtaa jumpperin avulla "matkailuauto" tai "vene".

6.2 Näyttö- ja käyttölaitteet

Kohta - kuva 2, sivulla 3	Nimitys Selitys
1 Näytö näytää arvoja
2	Valintanappi	Käantäminen: navigoi valikoissa tai muuttaa arvoja Painaminen: valitsee valikkoelementtejä tai arvoja

7 MPC01:n liittäminen ja asennus

7.1 Asennusta koskevia ohjeita

Noudata näytön ja liitäntälevyn asennuspaikkaa valitessasi seuraavia ohjeita:

• Laite täytyy asentaa kosteudelta suojattuun paikkaan. Laitetta ei saa asentaa pölyiseen ympäristöön.
• Asennuspinnan täytyy olla tasainen ja kyllin luja. Huomaa ohjausjohdon pituus 6m
• Asenna liitäntälevy suojaiseen paikkaan - jos mahdollista lähelle akkua - niin, että mitkään esineet eivät voi koskettaa liitäntäjohtoon tai repäistä sitä irti.

7.2 Toimintatilan vaihtaminen

Toimintatila määrätään jumpperilla (kuva 3 1, sivulla 4). Toimituskunnossa jumpperi on painettuna paikalleen ja asetettuna on näin toimintatila "matkailuauto".

Toimintatilan "vene" asettaminen: Ota jumpperi (kuva 3 1, sivulla 4) pois.

7.3 Näytön liittäminen ja asentaminen

Voit asentaa MPC01:n seinälle tai sen sisään. Kun laite asennetaan seinäpinnalle, ohjausjohto voidaan vetää seinän läpi tai kiinnittää sen pinnalle.

Asentaminen seinäpinnalle (kuva A, sivulla 4)

Kiinnitä ohjausjohto (1) näytön liitäntään.

Vie ohjausjohto kiinnityskehyksen kolon läpi. Aseta näyttö kiinnityskehykseen. Kiinnitä kiinnityskehys ja näyttöosa toimituskokonaisuuteen sisältyvillä neljällä pitkällä ruuvilla sopivaan paikkaan seinälle. Aseta peitekehys paikalleen niin, että se loksahtaa kiinni.

Asentaminen seinän sisään (kuva A, sivulla 4)

Tee seinään kolo, jonka mitat ovat 11 × 9,9 cm ja jonka syvyys on 2,5 cm . Kiinnitä ohjausjohto (1) näytön liitäntään. Kiinnitä näyttö toimituskokonaisuuteen kuuluvilla neljällä lyhyellä ruuvilla. Aseta peitekehys paikalleen niin, että se loksahtaa kiinni.

C

Liitä MPC01 jännitteensyöttöön

Työnnä punaisen johdon (kuva 1 10, sivulla 3) kaapelikenkäpää liitäntälevyn (kuva 5 3a, sivulla 5) jännitteensyöttöliitännän vasempaan kontaktiin. Yhdistä punaisen johdon pää pyöreällä kaapelikengällä akun plusnapaan. Työnnä mustan johdon (kuva 1 9, sivulla 3) kaapelikenkäpää liitäntälevyn jännitteensyöttöliitännän oikeaan kontaktiin (kuva 5 3b, sivulla 5). Yhdistä mustan johdon kaapelikenkäsilmukka akkuanturin sähkölaiteliitäntäkontaktiin akun miinusnavassa (kuva 6 1, sivulla 5).

Sähkölaitteiden liittäminen akkuanturiin

Yhdistä sähkölaitteiden miinusnapa aina akkuanturin (kuva 6 1, sivulla 5) vastaavaan, tähän tarkoitettuun liitäntään.

8 MPC01:n käyttö

Valikossa navigoiminen

Liiku valikoissa seuraavalla tavalla:

Käännä valintanappia (kuva 2 2, sivulla 3) selataksesi valikkosivuja ja/tai yhden valikkosivun elementtejä. Paina valintanappia päästäksesi alivalikoihin tai muutostilaan.

Kierrä valintanappia kunnes ilmoitus "Press to return" ilmestyy näkyviin ja paina sitten valintanappia. Palaat takaisin "päävalikkoon".

Seuraavista neljästä kuvasta käy ilmi, miten voit navigoida valikossa.

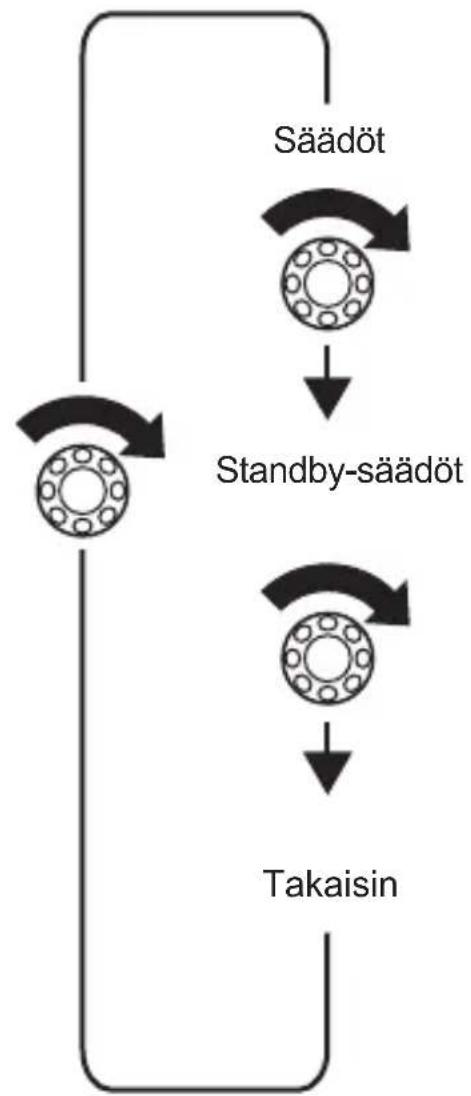

Valikko järjestelmäasetukset

Muuta asetuksia

Muuta asetuksia

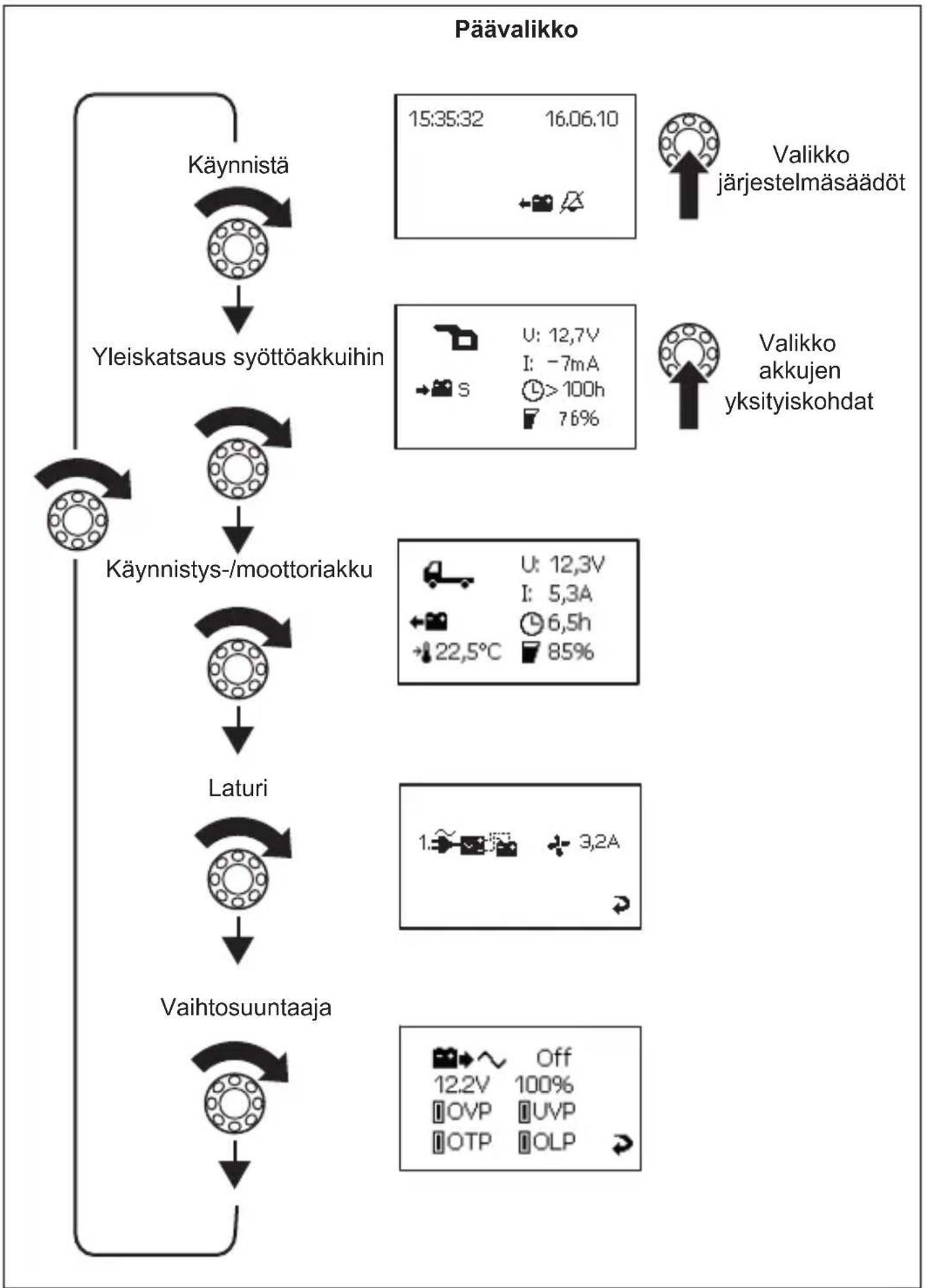

Päävalikko

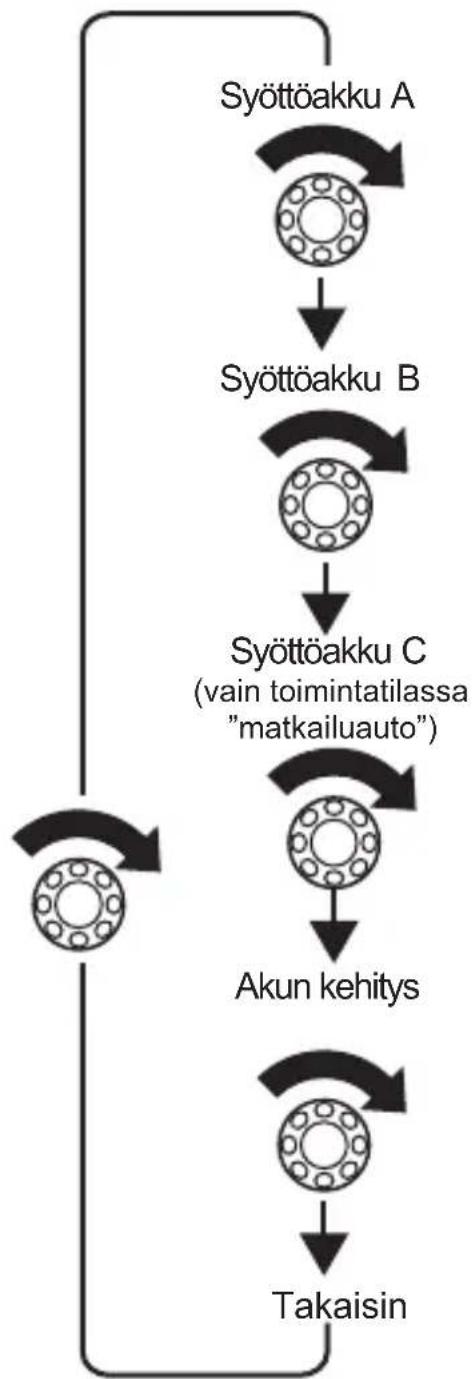

Valikko akkujen yksityiskohdat

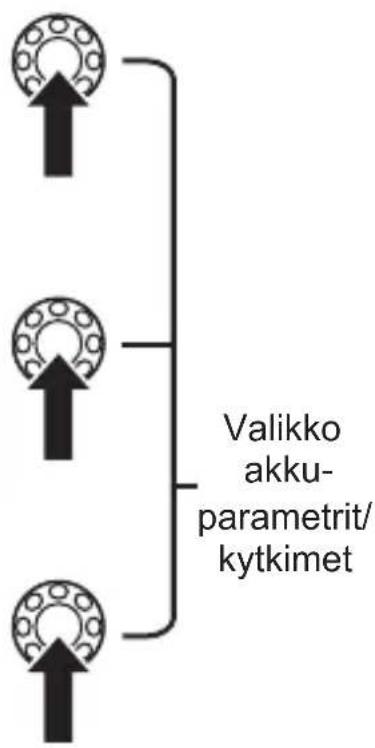

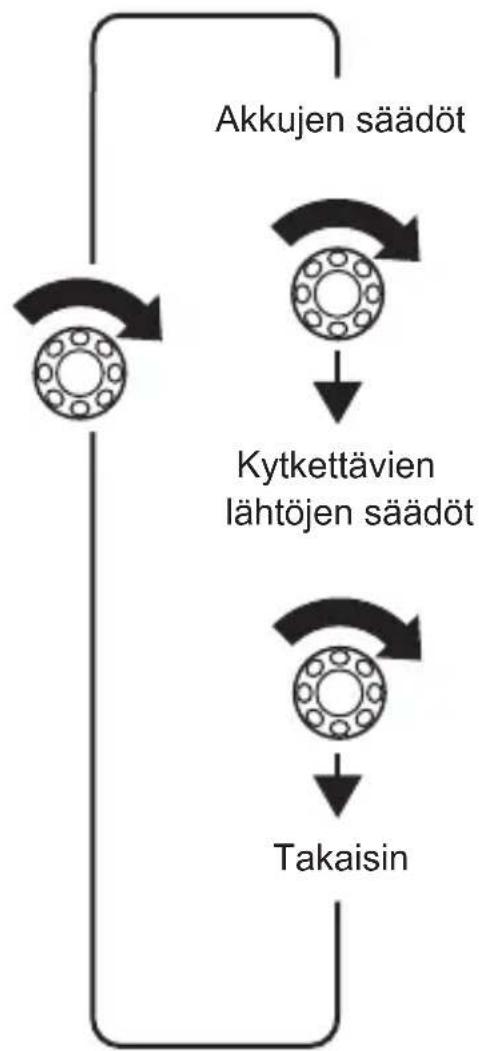

Valikko akkuparametrit/kytkimet

Näytönsymbolit

Symboli Selitys
	Matkailuauton käynistysakku
	Matkailuauton syöttöakku
	Veneen käynistysakku
	Veneen syöttöakku
	Akkua ladataan
	Liitetyt sähkölaitteet purkavat akkua
S Kaikkien akkuarvojen yhteenveto
A Syöttöakku A
B Syöttöakku B
C Syöttöakku C
M Käynistysakku
U Käytöjännite

O

Arvon muuttaminen

Paina valintanappia, jotta arvoa voidaan muuttaa. Kierrä valintanappia asettaaksesi halutun arvon. Paina lyhyesti valintanappia tallentaaksesi arvon.

Arvojen muuttamisen yhteydessä näytetään nuoli (kuva 7 1, sivulla 6).

Kierrä valintanappia merkitäksesi nuolen. Paina valintanappia poistuaksesi saatotilasta. Kierrä valintanappia kunnes ilmoitus "Press to return" ilmestyy näkyviin ja paina sitten valintanappia. ✓ Palaat takaisin "päävalikkoon".

Järjestelmäasetusten muuttaminen

Navigoi valikkosivulle "järjestelmäasetukset" (sivulla 189), katso kap. "Valikossa navigoiminen" sivulla 187. Säädä seuraavat arvot:

• Päivämäärä ja kellonaika
• Herätyskello

Paina valintanappia. Kierrä valintanappia päästäksesi vastaavaan parametriin. Paina valintanappia ja säädä haluttu arvo kiertämällä. Vahvista säädetty arvo painamalla valintanappia.

Aikavälien säätäminen

Navigoi valikkosivulle "standby-asetukset" (sivulla 189), katso kap. "Valikossa navigoiminen" sivulla 187.

Säädä, minkä ajan kuluttua päävalikko tulee automaattisesti näkyviin (kuva 8 1, sivulla 6) tai MPC01 siirtyy standby-tilaan (kuva 8 2, sivulla 6). Voit valita seuraavista aikaväleistä: 30 sek, 1 min, 2 min, 10 min, "---" (jatkuva).

Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 194.

Akkuarvojen lukeminen

Navigoi halutun akun valikkosivulle, katso kap. "Valikossa navigoiminen" sivulla 187.

OHJE

Valikkosivulla "yleiskatsaus syöttöakkuihin" näytetään kaikkien syöttöakkujen keskiarvo. Käynnistysakun (liitäntä IBS_B1) arvoja ei oteta tällä valikkosivulla huomioon.

Ne näytetään valikkosivulla "käynnistysakku".

Akkujen A, B, C säätöjen muuttaminen

Navigoi valikkoon "valikko akkujen yksityiskohdat" (sivulla 190), katso kap. "Valikossa navigoiminen" sivulla 187. Navigoi halutun akun valikkosivulle. Paina valintanappia päästäksesi säätötilaan. Kierrä valintanappia merkitäksesi muutettavan arvon. Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 194.

Kytkettävien lähtöjen ohjelmointi

Voit määrittää kytkentäpisteet liitäntälevyn kytkettäville lähdöille 1-3 (kuva 5 1, 2, 5, sivulla 5). Säädetty arvo (10% - 90%) on kaikkien liitettyjen akkujen kapasiteettien summa. Jos kapasiteettien summa ylittää säädetyn arvon, vastaava lähtö on kytketty sähköisesti maahan. Jos kapasiteettien summa alittaa säädetyn arvon, lähtö erotetaan sähköisesti maasta.

Navigoi valikkosivulle "kytkettävien lähtöjen säädöt" (sivulla 191), katso kap. "Valikossa navigoiminen" sivulla 187. Paina valintanappia päästäksesi säätötilaan. Kierrä valintanappia merkitäksesi muutettavan arvon. Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 194.

Laturin tietojen lukeminen ja säätöjen muuttaminen

Navigoi valikkosivulle "laturi" (sivulla 188), katso kap. "Valikossa navigoiminen" sivulla 187. Paina valintanappia päästäksesi säätötilaan. Kierrä valintanappia merkitäksesi muutettavan arvon. Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 194.

Vaihtosuuntaajan tietojen lukeminen

Navigoi valikkosivulle "vaihtosuuntaaja" (sivulla 188), katso kap. "Valikossa navigoiminen" sivulla 187.

Akun kehityksen katsominen

OHJE

Merkintä luodaan vain silloin, kun akku puretaan alle 5 % -lataustilaan (syväpurkaus) ja sen jälkeen ladataan 95 % -lataustilaan (täysi lataus).

Valikkosivu näyttää akkujen lataustapahtumien ja purkutapahtumien päivämäärän ja kellonajan. Jopa 50 merkintää voidaan tallentaa.

Navigoi valikkosivulle "akun kehitys" (sivulla 190), katso kap. "Valikossa navigoiminen" sivulla 187.

9 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

vialliset osat, - kopio ostolaskusta, jossa näkyy OSTOPÄIVÄ, valitusperuste tai vikakuvaus.

10 Hävittäminen

Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11 Tekniset tiedot

	MPC01
Tuotenro: 9102500073
Tulojännite: 8 – 30 V==
Virrankulutus:	150 mA 10 mA Standby-tilassa
Näytön mitat (L x K x S):	130 x 115 x 6 mm
Asennuskehyksen mitat (L x K x S):	150 x 136 x 16 mm
Hyväksyntä:	CE E13
