MPC01 - Sistema di gestione della batteria DOMETIC - Manuale utente e istruzioni gratuiti

Marca	Dometic
Modello	MPC01
Tipo di prodotto	Sistema di gestione della batteria
Numero articolo	9102500073
Dimensioni schermo (L x A x P)	130 x 115 x 6 mm
Dimensioni telaio di montaggio (L x A x P)	150 x 136 x 16 mm
Peso	Circa 300 g (stima)
Tensione di ingresso	8 – 30 V CC
Consumo elettrico (modalità attiva)	150 mA
Consumo elettrico (modalità standby)	10 mA
Funzioni principali	Monitoraggio fino a 4 batterie (1 avviamento + 3 ausiliarie), visualizzazione tensione/corrente/temperatura/capacità, uscite programmabili (3), allarme programmabile, modalità standby, calibrazione automatica dei sensori
Accessori inclusi	Piastra di collegamento con coperchio, cornice di copertura, schermo, telaio di montaggio, 1 sensore batteria (Hella Sensor MCA-HS1), cavi di collegamento, viti
Accessori opzionali	Sensore batteria supplementare (rif. 9102500038)
Manutenzione e pulizia	Proteggere da umidità e polvere; pulire con un panno asciutto e morbido; non utilizzare prodotti chimici
Sicurezza	Rispettare le istruzioni di sicurezza: scollegare l'alimentazione prima dell'intervento, utilizzare cavi di sezione adeguata, evitare ambienti umidi o esplosivi
Ricambi e riparabilità	Sensore batteria disponibile come ricambio; nessuna informazione sulla riparabilità da parte dell'utente
Informazioni generali	Progettato per camper e barche; certificato CE ed E13; modalità operativa regolabile (camper/barca) tramite jumper

Domande frequenti - MPC01 DOMETIC

Come installare lo schermo del MPC01?

Lo schermo può essere montato a parete o ad incasso. Per il montaggio a parete, fissare il telaio di montaggio con le viti lunghe, quindi innestare la cornice di copertura. Per il montaggio ad incasso, preparare un incavo di 11×9,9 cm e 2,5 cm di profondità, fissare lo schermo con le viti corte.

Quante batterie si possono monitorare con il MPC01?

Il MPC01 consente di monitorare fino a 4 batterie: una batteria di avviamento (IBS_B1) e fino a tre batterie di alimentazione (IBS_B2A, B, C). Un sensore batteria è fornito; sensori aggiuntivi sono disponibili come accessorio.

Come calibrare il sensore batteria?

Il sensore si calibra automaticamente dopo un ciclo di carica/scarica. Per forzare la calibrazione, scollegare e ricollegare l'alimentazione del sensore. È necessaria una fase di riposo di circa 8 ore per una calibrazione completa.

Come regolare le uscite programmabili?

Nel menu 'Impostazioni uscite commutabili', è possibile definire le soglie di capacità (10-90%) per ogni uscita. Se la somma delle capacità delle batterie è superiore alla soglia, l'uscita viene attivata (collegata a massa); altrimenti viene disattivata.

Il MPC01 funziona con tutti i caricabatterie?

No, il MPC01 è progettato per funzionare solo con i caricabatterie MCA PerfectCharge, tramite l'interfaccia bus CI.

Come passare dalla modalità camper alla modalità barca?

Un jumper sulla piastra di collegamento (fig. 3, pos. 1) determina la modalità. Alla consegna, il jumper è inserito (modalità camper). Per la modalità barca, rimuovere il jumper.

Cosa fare se lo schermo non mostra nulla?

Verificare l'alimentazione elettrica (8-30 V) sulla piastra di collegamento. Assicurarsi che il cavo di segnale sia correttamente collegato tra schermo e piastra. Controllare anche il fusibile e lo stato del sensore batteria.

Come regolare l'allarme e la modalità standby?

Nel menu 'Impostazioni di sistema', è possibile impostare l'intervallo di tempo prima del passaggio in modalità standby (30 s a continuo) e l'ora dell'allarme programmabile. La navigazione avviene con il pulsante rotativo.

Posso collegare un inverter al MPC01?

Sì, il MPC01 dispone di un collegamento specifico (fig. 5, pos. 4) per gli inverter delle serie MSK, MSI, MSP. Consultare il capitolo 7.4 per il collegamento.

Dove trovare i sensori batteria supplementari?

I sensori batteria supplementari (Hella Sensor MCA-HS1) sono disponibili come accessorio con il riferimento 9102500038.

MANUALE UTENTE MPC01 DOMETIC

3 Pezzi forniti

Pos. in

fig. 1,

pagina 3

Prima di effettuare il montaggio e la messa in funzione, leggere attentamente questo manuale di istruzioni, conservarlo e, in caso di trasmissione del prodotto, consegnarlo all'utente successivo.

Contenuto

1 Spiegazione dei simboli 94 2 Indicazioni di sicurezza 95 3 Dotazione 96 4 Accessori 96 5 Uso conforme alla destinazione 97 6 Descrizione tecnica 97 7 Collegamento e montaggio di MPC01 98 8 Uso di MPC01 102 9 Garanzia 111 10 Smaltimento 117 11 Specifiche tecniche 111

1 Spiegazione dei simboli

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integrative relative all'impiego del prodotto.

2 Indicazioni di sicurezza

Il produttore non si assume alcuna responsabilità nei seguenti casi:

• danni al prodotto dovuti a influenze meccaniche o a sovratensioni
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per fini diversi da quelli descritti nel manuale di istruzioni

Durante l'uso di apparecchi elettrici, attenersi alle misure di sicurezza fondamentali descritte di seguito per proteggersi da:

• scosse elettriche
• pericolo di incendio
• lesioni

AVVERTENZA!

Gli elettrodomestici non sono giocattoli!

Conservare e utilizzare l'apparecchio lontano dalla portata dei bambini.

• Le persone (bambini compresi) che, a causa delle proprie capacità fisiche, sensoriali o mentali o della propria inesperienza e scarsa conoscenza, non sono in grado di utilizzare il prodotto in modo sicuro, devono evitare di utilizzare l'apparecchio se non in presenza di terzi e seguendo le istruzioni di una persona responsabile per loro.
• Utilizzare l'apparecchio solamente in conformità alla destinazione prevista.
• Accertarsi che la sezione del cavo sia sufficientemente ampia.
• Posare le linee in modo che non possano essere danneggiate se fatte passare attraverso porte o cofani del motore. Cavi schiacciati possono causare lesioni mortali.

ATTENZIONE!

• Posare i cavi in modo tale che non sussista pericolo di inciampo e che si possano escludere eventuali danni al cavo.
• Non azionare l'apparecchio

-in ambienti salini, umidi o bagnati, -in prossimità di vapori aggressivi, - in zone a rischio di esplosione.

• Interrompere sempre l'alimentazione elettrica qualora si operi sull'apparecchio.
• Notare che, anche dopo l'attivazione del dispositivo di protezione (fusibile), alcuni componenti dell'apparecchio possono rimanere sotto tensione.
• Non staccare nessun cavo se l'apparecchio è ancora in funzione.

AVVISO!

• Utilizzare tubi vuoti o canaline per cavi qualora i cavi debbano passare attraverso pareti in lamiera oppure pareti con spigoli vivi. Non posare i cavi in modo malfermo o con forti pieghe. Fissare bene i cavi. Non tirare i cavi.

3 Dotazione

Pos. in fig. 1, Quantità Denominazione pagina 3
1	1 Scheda per collegamento e copertura
2	1 Telaio di copertura
3	1 D i s p l
4	1 Telaio di montaggio
5	1 Sensore della batteria (Hella Sensor MCA-HS1)
6	1 Cavo di collegamento sensore della batteria
7	1 Cavo di collegamento caricabatterie
8	1 C a v o d
9	1 Cavo di collegamento massa (rosso)
10	1 Cavo di collegamento polo positivo (nero)
11	4 Vite, lungo
12	4 Vite, piccolo

4 Accessori

Disponibili come accessori (non in dotazione):

Denominazione	N. articolo
Sensore della batteria Hella Sensor MCA-HS1	9102500038

5 Uso conforme alla destinazione

MPC01 (n. art. 9102500073) è un sistema di gestione delle batterie che consente il monitoraggio dello stato di più batterie. MPC01 può essere utilizzato solamente con i caricatori MCA PerfectCharge.

L'apparecchio è adatto per l'installazione su camper e barche.

6 Descrizione tecnica

6.1 Funzionamento

MPC01 è costituito da un display e da una scheda per il collegamento. Sul display vengono visualizzate le informazioni dello stato attuale di ogni batteria collegata mediante un sensore per batteria: corrente, tensione, temperatura, tempo di carica residuo e capacità residua (in %) di tutte le batterie collegate.

In dotazione con MPC01 è presente un sensore della batteria per il collegamento di una batteria. Per il collegamento di altre batterie sono necessari sensori della batteria supplementari (n. art. 9102500038) (accessorio).

MPC01 consente di monitorare lo stato di carica della batteria di avviamento e fino a un massimo di tre batterie di alimentazione. A tale scopo i sensori della batteria vengono collegati al polo negativo delle batterie. Le rispettive informazioni lette vengono trasmesse al display attraverso l'interfaccia CI-Bus. I sensori della batteria misurano la tensione, la corrente e la temperatura di ogni batteria collegata. Oltre al sensore della batteria in dotazione possono essere collegati ulteriori tre sensori della batteria (accessori).

MPC01 ha tre uscite programmabili per lo spegnimento di utenze, nel caso in cui la capacità della batteria diventi troppo scarsa (funzione controllo automatico della batteria).

Il caricabatterie viene collegato al display attraverso l'interfaccia CI-Bus.

MPC01 dispone di una modalità di visualizzazione per una modalità standby, la quale si attiva durante un intervallo prestabilito.

La funzione di segnalazione programmabile segnala molto prima di arrivare al momento impostato precedentemente.

La modalità di funzionamento può essere modificata da "Camper" a "Barca" mediante un ponticello.

6.2 Elementi di visualizzazione e lavoro del display

Pos. in fig. 2, pagina 3	Denominazione Spiegazione
1 Display Indica valori
2	P u selezione	I Ruotare: navigare all'imerno dt menu cemodificate valori i Premere: selezione di elementi di menu o valori

7 Collegamento e montaggio di MPC01

7.1 Indicazioni sul montaggio

Per la scelta del luogo di montaggio di display e scheda di collegamento, fare attenzione alle seguenti indicazioni:

• L'apparecchio deve essere montato in un punto protetto da umidità.
• Non montare l'apparecchio in ambienti polverosi.
• La superficie di montaggio deve essere piana e sufficientemente stabile. Osservare la lunghezza del cavo di lavoro di 6 m.
• Montare la scheda di collegamento in un luogo protetto, possibilmente in prossimità delle batterie, in modo che nessun oggetto possa toccare o danneggiare il cavo di collegamento.

7.2 Modifica della modalità di funzionamento

La modalità di funzionamento viene fissata dal ponticello (fig. 3 1, pagina 4). Nello stato di consegna il ponticello è inserito ed è attivata la modalità di funzionamento "Camper".

Impostare la modalità di funzionamento "Barca": estrarre il ponticello (fig. 3 1, pagina 4).

7.3 Collegamento e montaggio del display

È possibile montare MPC01 sulla parete o internamente ad essa. In caso di montaggio a parete, il cavo di comando deve essere fatto passare o attraverso la parete, oppure fissato a quest'ultima.

Montaggio a parete (fig. 4 A, pagina 4)

Inserire il cavo di lavoro (1) sul collegamento del display. Far passare il cavo di lavoro attraverso l'apertura del telaio di montaggio. Posizionare il display nel telaio di montaggio. Fissare il telaio di montaggio e l'inserto del display in un punto adatto sulla parete utilizzando le quattro viti lunghe fornite in dotazione. Applicare il telaio di montaggio finché non scatta in posizione.

Montaggio all'interno della parete (fig. 4 A, pagina 4)

Preparare all'interno della parete un'apertura delle dimensioni di 11 × 9,9 cm e una profondità di montaggio di 2,5 cm.

Inserire il cavo di lavoro (1) sul collegamento del display. Fissare il display con le quattro viti corte fornite in dotazione. Applicare il telaio di montaggio finché non scatta in posizione.

7.4 Connessione e montaggio schede per collegamento

Avvitare la copertura e la scheda per montaggio con due viti in corrispondenza di un punto adatto. Fissare i cavi collegati con mezzi adatti, ad esempio con fascette serracavi, in modo che le spine non vengano staccate dalla scheda.

NOTA

• Al collegamento IBS_B2A deve essere connessa come minimo la batteria di alimentazione A, in modo che MPC01 possa visualizzare dati.
• Possono essere collegate fino a tre batterie di alimentazione (IBS_B2A, IBS_B2B e IBS_B2C) ed una batteria di avviamento (IBS_B1).

Occupare, a seconda del numero delle batterie di alimentazione collegate, i seguenti collegamenti:

• Collegamento di una batteria di alimentazione: IBS_B2A (fig. 5 10, pagina 5)
• Collegamento di due batterie di alimentazione: IBS_B2A (fig. 5 10, pagina 5) e IBS_B2B (fig. 5 7, pagina 5)
• Collegamento di tre batterie di alimentazione: IBS_B2A (fig. 5 10, pagina 5), IBS_B2B (fig. 5 7, pagina 5) e IBS_B2C (fig. 5 9, pagina 5)

Connettere il cavo di allacciamento e collegamento come segue:

Pos. in fig. 5, Denominazione Spiegazione pagina 5
1 OUT 1 Uscita commutabile 1 per utenza
2 OUT 3 Uscita commutabile 3 per utenze
	2a: +12 V
	2b: Massa
	Collegamento per l'alimentazione di tensione
	3a: +12 V
	3b: Massa
4 Collegamento per inverter delle series MK, MSI, MSP
5 OUT 2 Uscita commutabile 2 per utenze
6 Collegamento per display
7 IBS_B2B Collegamento per batteria di alimentazione B
8 IBS_B1 Collegamento per batteria di avviamento
9 IBS_B2C Collegamento per batteria di alimentazione C
10 IBS_B2A CI Bus Collegamento per batteria di alimentazione A, caricabatterie, altri dispositivi compatibili col Cl-Bus

Collegamento del sensore della batteria

Nella modalità di funzionamento "Barca" o "Camper", oltre alla batteria di avviamento, possono essere collegate le batterie di alimentazione A, B e C.

Nella modalità di funzionamento "Barca" il collegamento della batteria IBS_B2C non è compreso nel calcolo cumulativo di corrente e tensione nella "Panoramica batterie di alimentazione". Di regola nel collegamento della batteria IBS_B2C dovrebbe essere inserito il sensore della batteria del propulsore per elica di prua.

Collegare il cavo di collegamento del sensore della batteria (fig. 1 6, pagina 3) al sensore della batteria (fig. 1 5, pagina 3). Fissare il sensore della batteria al polo negativo della batteria. Collegare il cavo blu del cavo di collegamento del sensore della batteria (fig. 1 6, pagina 3) al polo positivo della batteria (alimentazione di tensione). Inserire il cavo rosso al corrispondente collegamento Cl-bus della scheda di collegamento (fig. 5 6-10, pagina 5) mediante il collegamento a spina bianco.

Taratura del sensore della batteria

NOTA

Il sensore della batteria deve essere nuovamente calibrato se

• viene scollegato alla batteria
• viene scollegata la tensione di alimentazione del sensore della batteria

Per calibrare il sensore al livello di carico della batteria collegata, procedere nel seguente modo:

Collegare un'utenza forte (20 - 30 A) alla batteria per una durata da 3 a 5 minuti. Ripetere quest'operazione da 2 a 3 volte. Scollegare l'utenza. Lasciare al sensore della batteria tempo per calibrarsi (corrente della batteria < 100mA ).

NOTA

Il sensore della batteria necessita di una fase di riposo di circa 8 ore per la calibrazione.

Se si desidera ripristinare i dati di taratura del sensore, interrompere la tensione di alimentazione del sensore.

Collegamento di MPC01 alla tensione di alimentazione

Inserire l'estremità del capocorda del cavo rosso (fig. 10, pagina 3) sul contatto a sinistra del collegamento della tensione di alimentazione della scheda di collegamento (fig. 5 3a, pagina 5). Collegare la massa del cavo rosso al polo positivo della batteria mediante un capocorda rotondo. Inserire l'estremità del capocorda del cavo nero (fig. 1 9, pagina 3) sul contatto a destra del collegamento della tensione di alimentazione della scheda di collegamento (fig. 5 3a, pagina 5). Collegare l'occhiello del capocorda del cavo nero al polo negativo di una batteria (fig. 6 1, pagina 5) mediante il contatto di collegamento dell'utenza del sensore della batteria.

Collegamento dell'utenza al sensore della batteria

Collegare sempre il polo negativo delle utenze al collegamento della batteria del sensore (fig. 6 1, pagina 5) previsto a tale scopo.

8 Uso di MPC01

Come navigare nel menu

Per passare da un menu all'altro procedere come segue:

Ruotare il pulsante di selezione (fig. 2 2, pagina 3) per sfogliare le pagine di menu o gli elementi contenuti in una pagina di menu. Premere il pulsante di selezione per passare ai sottomenu o alla modalità di modifica. Premere il pulsante di selezione finché non appare il messaggio "Press to return", quindi premere il pulsante di selezione.

✓ Si torna al "menu principale".

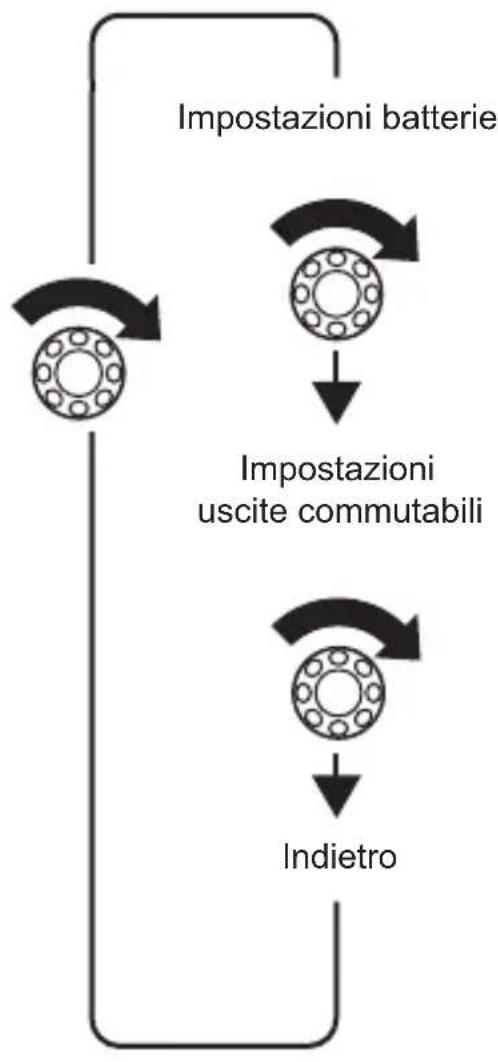

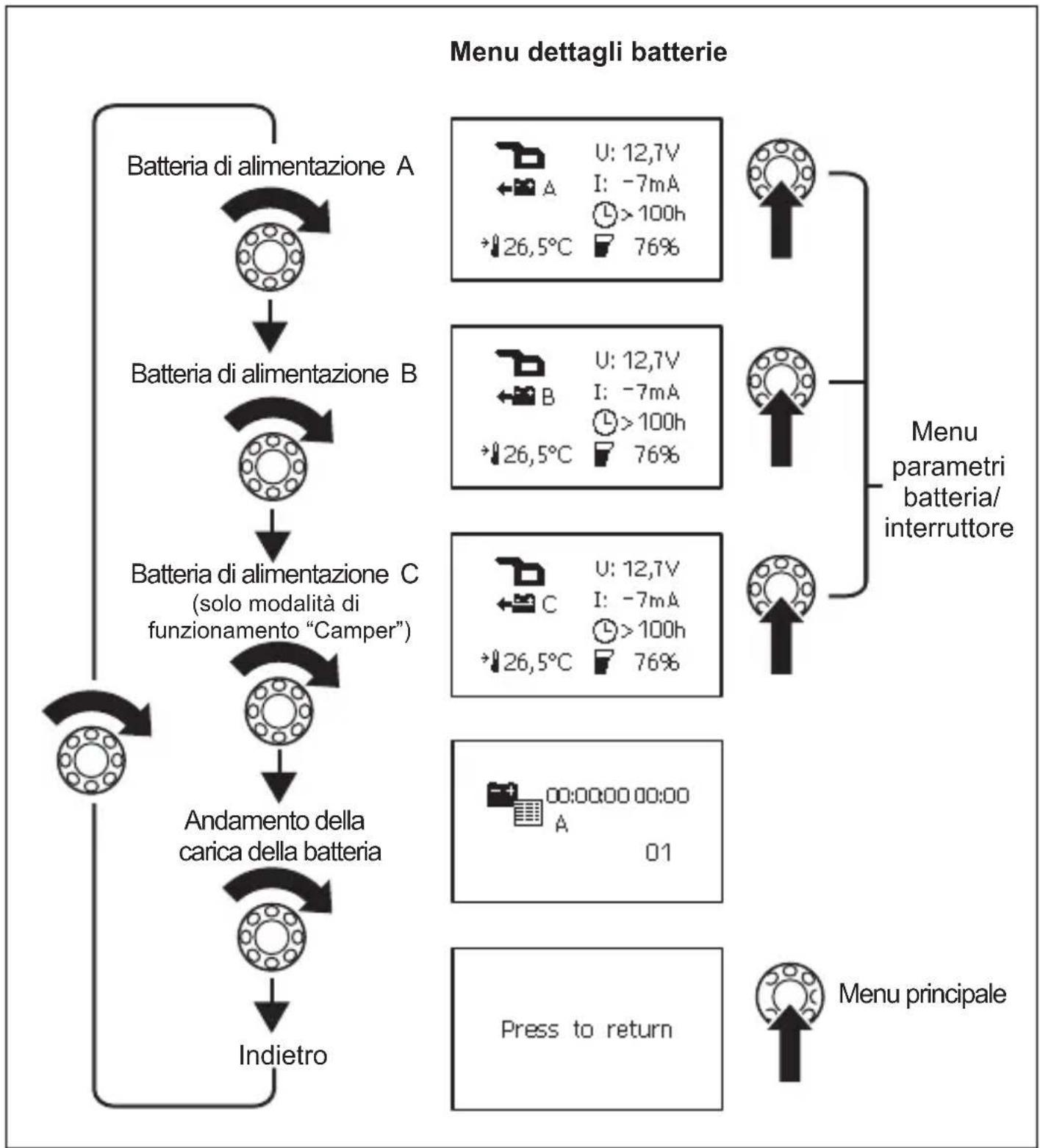

Le quattro figure seguenti mostrano come navigare nel menu.

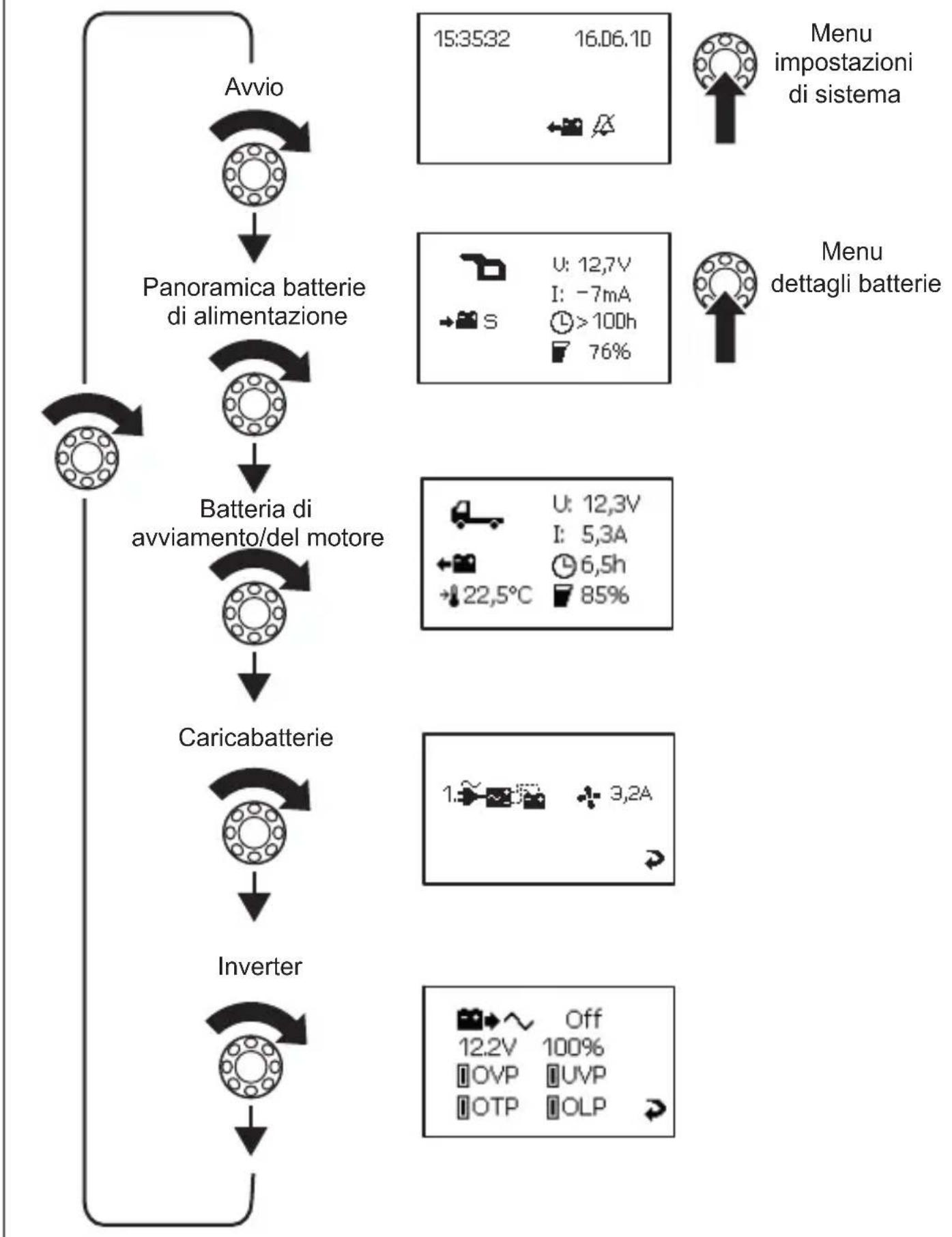

Menu principale

Menu parametri batteria/interruttore

Simboli sul display

Simbolo Spiegazione
	Batteria di avviamento camper
	Batteria di alimentazione camper
	Batteria di avviamento barca
	Batteria di alimentazione barca
	La batteria viene caricata
	La batteria viene scaricata dall'utenza collegata
S Riepilogo di tutti i valori delle batterie
A Batteria di alimentazione A
B Batteria di alimentazione B
C Batteria di alimentazione C
M Batteria di avviamento
U Tensione di esercizio
I Valore positivo: la batteria viene caricata Valore negativo: la batteria>vene scaricata
	Ventola inserita
1.500ml	Caricabatterie 1 collegato
	Andamento della carica della batteria
	Se la batteria>vene caricata: tempo di carica rimanente Se la batteria>vene scaricata: tempo di utilizzo rimanente
	Capacità di carica in percentuale
	Temperatura della batteria. Viene visualizzato solamente nelle pagine del menu "Vista dettagliata" delle singole batterie.
	Data, ora, sveglia
	Sveglia, commutato
	Sveglia, spento

Modifica valore

Premere il pulsante di selezione per modificare il valore.

Premere il pulsante di selezione per impostare il valore desiderato. Per salvare il valore, premere il pulsante di selezione.

Quando i valori vengono modificati viene visualizzata una freccia (fig. 7 1, pagina 6).

Per evidenziare la freccia, premere il pulsante di selezione. Per uscire dalla modalità di impostazione, premere il pulsante di selezione. Premere il pulsante di selezione finché non appare il messaggio "Press to return", quindi premere il pulsante di selezione.

✓ Si torna al "menu principale".

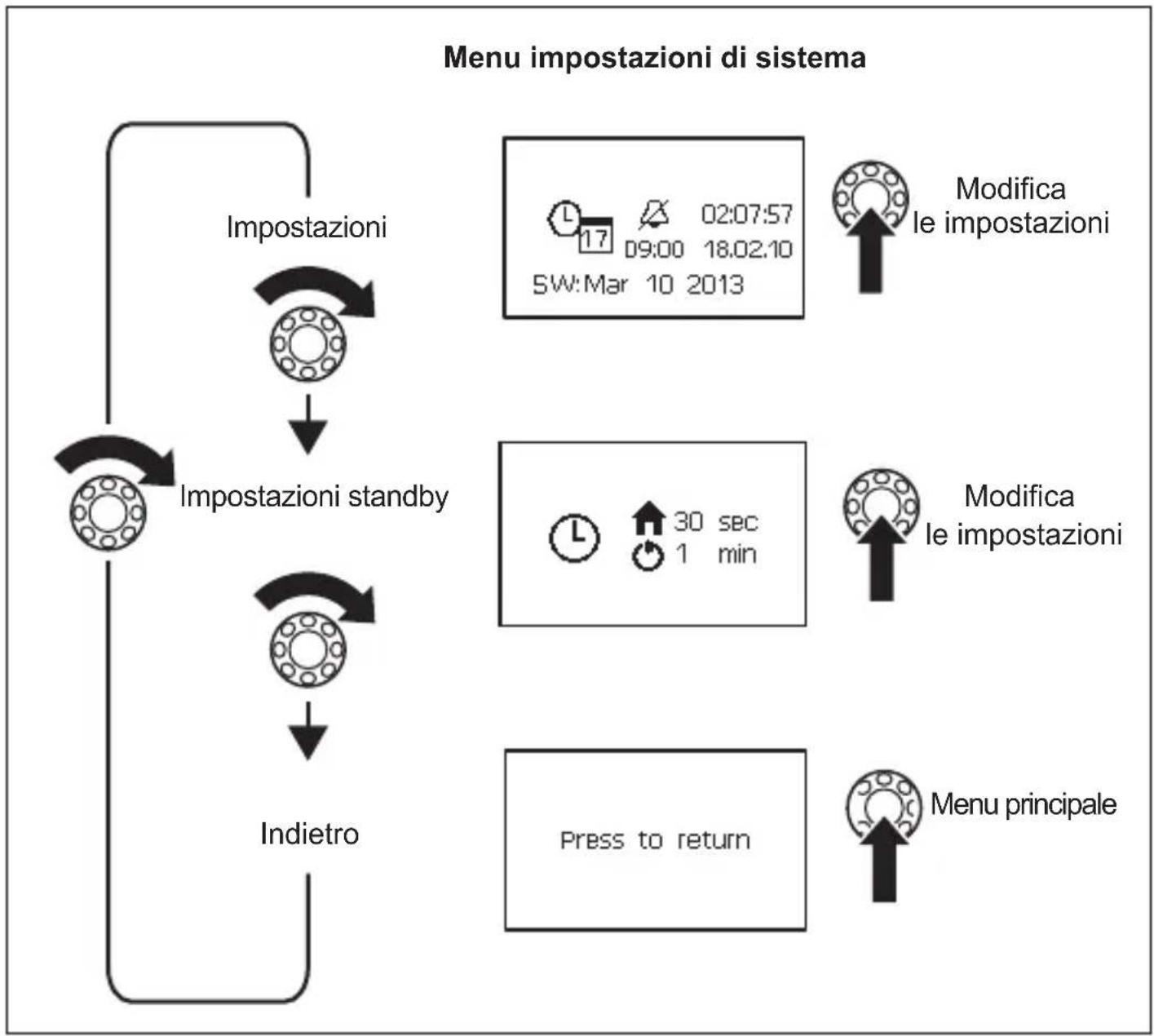

Modifica delle impostazioni di sistema

Per navigare fino alla pagina di menu "Impostazioni di sistema" (pagina 104), vedi capitolo "Come navigare nel menu" a pagina 102. Impostare i valori per:

• Data e ora
• Sveglia

Premere il pulsante di selezione

Per accedere al parametro corrispondente, ruotare il pulsante di selezione. Premere il pulsante di selezione e impostare il valore desiderato ruotando il pulsante. Confermare il valore impostato premendo il pulsante di selezione.

Impostazione degli intervalli

Per navigare fino alla pagina di menu "Impostazioni standby" (pagina 104), vedere il capitolo "Come navigare nel menu" a pagina 102.

Impostare l'intervallo secondo il quale viene attivato automaticamente il menu principale (fig. 8 1, pagina 6) oppure avviene il passaggio di MPC01 alla modalità standby (fig. 8 2, pagina 6). È possibile scegliere fra i seguenti intervalli: 30 sec, 1 min, 2 min, 10 min, "---" (fisso).

Per impostare il valore desiderato, vedere il capitolo "Modifica valore" a pagina 109.

Lettura valori delle batterie

Navigare fino alla pagina di menu relativa alla batteria desiderata, vedere il capitolo "Come navigare nel menu" a pagina 102.

NOTA

Nella pagina di menu "Panorama batterie di alimentazione" viene visualizzato il valore medio di tutte le batterie di alimentazione. I valori della batteria di avviamento (collegamento IBS_B1) non sono più compresi in questa pagina di menu. Verranno visualizzati nella pagina di menu "Batteria di avviamento".

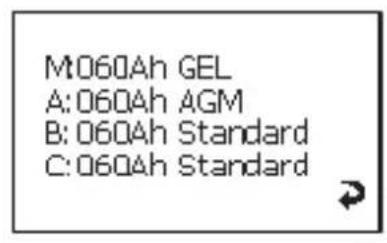

Modifica impostazioni delle batterie A, B, C

Per navigare fino al menu "Menu dettagli batterie" (pagina 105), vedere il capitolo "Come navigare nel menu" a pagina 102. Navigare fino alla pagina di menu relativa alla batteria desiderata. Per giungere alla modalità di impostazione, premere il pulsante di selezione. Per evidenziare il valore da modificare, premere il pulsante di selezione. Impostare il valore desiderato, vedere il capitolo "Modifica valore" a pagina 109.

Programmazione delle uscite commutabili

È possibile definire i punti di commutazione per le uscite commutabili 1-3 sulla scheda di collegamento (fig. 5, 1, 2, 5, pagina 5). Il valore impostato (10% - 90%) è la capacità complessiva di tutte le batterie collegate. Se il valore attuale della capacità complessiva è superiore al valore impostato, l'uscita corrispondente è commutata sulla massa. Se il valore attuale della capacità complessiva è inferiore al valore impostato, l'uscita viene staccata da massa.

Per navigare fino alla pagina di menu "Impostazioni uscite commutabili" (pagina 106), vedi capitolo "Come navigare nel menu" a pagina 102.

Per giungere alla modalità di impostazione, premere il pulsante di selezione. Per evidenziare il valore da modificare, premere il pulsante di selezione. Impostare il valore desiderato, vedi capitolo "Modifica valore" a pagina 109.

Lettura dettagli sul caricabatterie e modifica impostazioni

Per navigare fino alla pagina di menu "Caricabatterie" (pagina 103), vedi capitolo "Come navigare nel menu" a pagina 102.

Per giungere alla modalità di impostazione, premere il pulsante di selezione. Per evidenziare il valore da modificare, premere il pulsante di selezione. Impostare il valore desiderato, vedi capitolo "Modifica valore" a pagina 109.

Lettura dettagli sull'inverter

Per navigare fino alla pagina di menu "Inverter" (pagina 103), vedi capitolo "Come navigare nel menu" a pagina 102.

Vista dell'andamento della carica della batteria

NOTA

Viene creato un inserimento solo quando la carica della batteria scende sotto il 5% (scaricamento eccessivo) e viene quindi caricata oltre il 95% (piena carica).

La pagina del menu mostra la data e l'ora delle operazioni di carica e scarica delle batterie. Vengono memorizzate fino a 50 immissioni.

Per navigare fino alla pagina di menu "Andamento della carica della batteria" (pagina 105), vedi capitolo "Come navigare nel menu" a pagina 102.

9 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione o il disbrigo delle condizioni di garanzia è necessario inviare quanto segue:

• i componenti difettosi,
• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

10 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

11 Specifiche tecniche

	MPC01
N. art.: 9102500073
Tensione di ingresso: 8 - 30 V==
Corrente assorbita: 150 mA in modalità di visualizzazione	10 mA in modalità standby
Dimensioni display (L x H x P): 130x	115x6 mm
Dimensioni telaio di montaggio (L x H x P):	150x136x16mm
Omologazione:	CE E13
