Merk	Dometic
Model	MPC01
Producttype	Batterijbeheersysteem
Artikelnummer	9102500073
Schermafmetingen (L x H x D)	130 x 115 x 6 mm
Montagekader afmetingen (L x H x D)	150 x 136 x 16 mm
Gewicht	Ongeveer 300 g (schatting)
Ingangsspanning	8 – 30 V DC
Stroomverbruik (actieve modus)	150 mA
Stroomverbruik (stand-by modus)	10 mA
Hoofdfuncties	Bewaking tot 4 accu's (1 startaccu + 3 hulpaccu's), weergave spanning/stroom/temperatuur/capaciteit, programmeerbare uitgangen (3), programmeerbaar alarm, stand-by modus, automatische kalibratie van sensoren
Inclusief accessoires	Aansluitingsprintplaat met kap, afdekkader, scherm, montagekader, 1 accusensor (Hella Sensor MCA-HS1), aansluitkabels, schroeven
Optionele accessoires	Extra accusensor (ref. 9102500038)
Onderhoud en reiniging	Beschermen tegen vocht en stof; reinigen met een droge, zachte doek; geen chemicaliën gebruiken
Veiligheid	Volg de veiligheidsinstructies: koppel de stroom los voor interventie, gebruik kabels van voldoende dikte, vermijd vochtige of explosieve omgevingen
Reserveonderdelen en repareerbaarheid	Accusensor beschikbaar als reserveonderdeel; geen informatie over repareerbaarheid door de gebruiker
Algemene informatie	Ontworpen voor campers en boten; CE- en E13-gecertificeerd; bedrijfsmodus instelbaar (camper/boot) via jumper

Veelgestelde vragen - MPC01 DOMETIC

Hoe installeer ik het scherm van de MPC01?

Het scherm kan aan de muur of in de muur worden gemonteerd. Voor wandmontage bevestigt u het montagekader met de lange schroeven en klikt u vervolgens het afdekkader vast. Voor inbouwmontage maakt u een uitsparing van 11×9,9 cm en 2,5 cm diep, en bevestigt u het scherm met de korte schroeven.

Hoeveel accu's kan ik bewaken met de MPC01?

De MPC01 kan tot 4 accu's bewaken: een startaccu (IBS_B1) en tot drie voedingsaccu's (IBS_B2A, B, C). Er wordt één accusensor meegeleverd; extra sensoren zijn als accessoire verkrijgbaar.

Hoe kalibreer ik de accusensor?

De sensor kalibreert zichzelf automatisch na een laad-/ontlaadcyclus. Om de kalibratie te forceren, koppelt u de voeding van de sensor los en sluit u deze weer aan. Een rustperiode van ongeveer 8 uur is nodig voor een volledige kalibratie.

Hoe stel ik de programmeerbare uitgangen in?

In het menu 'Instellingen schakelbare uitgangen' kunt u de capaciteitsdrempels (10-90 %) voor elke uitgang instellen. Als de som van de capaciteiten van de accu's hoger is dan de drempel, wordt de uitgang geactiveerd (verbonden met massa); anders wordt deze gedeactiveerd.

Werkt de MPC01 met alle laders?

Nee, de MPC01 is ontworpen om alleen te werken met MCA PerfectCharge-laders via de CI-businterface.

Hoe schakel ik van campermodus naar bootmodus?

Een jumper op de aansluitingsprintplaat (fig. 3, pos. 1) bepaalt de modus. Bij levering is de jumper geplaatst (campermodus). Voor de bootmodus verwijdert u de jumper.

Wat moet ik doen als het scherm niets weergeeft?

Controleer de stroomvoorziening (8-30 V) op de aansluitingsprintplaat. Zorg ervoor dat de signaalkabel correct is aangesloten tussen het scherm en de printplaat. Controleer ook de zekering en de status van de accusensor.

Hoe stel ik het alarm en de stand-by modus in?

In het menu 'Systeeminstellingen' kunt u de tijdsinterval voor stand-by (30 s tot continu) en het tijdstip van het programmeerbare alarm instellen. De navigatie gebeurt met de draaiknop.

Kan ik een omvormer aansluiten op de MPC01?

Ja, de MPC01 heeft een specifieke aansluiting (fig. 5, pos. 4) voor omvormers uit de MSK-, MSI-, MSP-series. Raadpleeg hoofdstuk 7.4 voor de aansluiting.

Waar vind ik extra accusensoren?

Extra accusensoren (Hella Sensor MCA-HS1) zijn als accessoire verkrijgbaar onder referentienummer 9102500038.

GEBRUIKSAANWIJZING MPC01 DOMETIC

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoud

1 Verklaring van de symbolen 112 2 Veiligheidsinstructies 113 3 Omvang van de levering 114 4 Toebehoren 114 5 Gebruik volgens de voorschriften 115 6 Technische beschrijving 115 7 MPC01 aansluiten en monteren 116 8 MPC01 bedienen 119 9 Garantie 128 10 Afvoer 128 11 Technische gegevens 128

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en overspanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

Neem onderstaande fundamentele veiligheidsmaatregelen in acht bij het gebruik van elektrische toestellen ter bescherming tegen:

• elektrische schokken
• brandgevaar
• verwondingen

WAARSCHUWING!

- Elektrische toestellen zijn geen speelgoed!

Bewaar en gebruik het toestel buiten het bereik van kinderen.

• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen.
• Gebruik het toestel alleen volgens de voorschriften. Zorg voor een voldoende grote leidingdoorsnede.
• Leg de leidingen zo aan, dat ze niet door deuren of motorkappen beschadigd kunnen raken. Beschadigde kabels kunnen tot levensgevaarlijke verwondingen leiden.

VOORZICHTIG!

• Installeer de leidingen zodanig dat er niet over gestruikeld kan worden en beschadiging van de kabel uitgesloten is.
• Gebruik het toestel niet
• in een zouthoudende, vochtige of natte omgeving
• in de buurt van agressieve dampen of explosieve omgevingen
• Onderbreek bij werkzaamheden aan het toestel altijd de stroomtoevoer.
• Let erop dat ook na het activeren van de veiligheidsinrichting (zekering) delen van het toestel onder spanning kunnen blijven staan. Maak geen kabels los, als het toestel nog in gebruik is.

LET OP!

• Gebruik holle buizen of leidingdoorvoeren, als leidingen door plaatwanden of andere wanden met scherpe randen geleid moeten worden.
• Leg de leidingen niet los of scherp geknikt.
• Bevestig de leidingen goed. Trek niet aan leidingen.

3 Omvang van de levering

Pos. in afb. 1, 一页 3	Hoeveel- heid	Omschrijving
11 Aansluitprintplaat en afdekking
2	1	A	f	d	e	k
3	1	D	i	s	p	l
41 Opbouwframe
51 Accusensor (Hella Sensor MCA-HS1)
61 Aansluitkabel accusensor
71 Aansluitkabel lader
8	1	S	t	u	u	r
91 Aansluitkabel massa (rood)
101 Aansluitkabel positieve pool (zwart)
114 Schroef, lang
124 Schroef, kort

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Omschrijving Artikelnr.

Accusensor Hella Sensor MCA-HS1

9102500038

5 Gebruik volgens de voorschriften

MPC01 (artikelnr. 9102500073) is een accumanagementsysteem dat het mogelijk maakt de laadtoestand van meerdere accu's te bewaken. MPC01 mag alleen met PerfectCharge MCA-laders worden gebruikt.

Het toestel is bestemd voor de inbouw in campers en boten.

6 Technische beschrijving

6.1 Functie

MPC01 bestaat uit een display en een aansluitprintplaat. Op het display worden de actuele toestandinformatie van elke via een accusensor aangesloten accu weergegeven: stroom, spanning, temperatuur, resterende laadtijd en de restcapaciteit (in %) van alle aangesloten accu's.

Bij de levering van MPC01 is een accusensor voor de aansluiting van een accu inbegrepen. Voor de aansluiting van meerdere accu's heeft u extra accusensoren (artikelnr. 9102500038) nodig (zie toebehoren).

MPC01 maakt het mogelijk de laadtoestand van de starteraccu en van maximaal drie voedingsaccu's te bewaken. Daarom worden de accusensoren aan de minpool van de accu's aangesloten. De uitgelezen informatie wordt via de CAN-bus-interface aan het display overgedragen. De accusensoren meten spanning, stroom en temperatuur van de aangesloten accu. Aanvullend op de meegeleverde accusensor kunnen drie verdere accusensoren (toebehoren) worden aangesloten.

MPC01 heeft drie programmeerbare uitgangen voor het uitschakelen van verbruikers, voor het geval dat de accucapaciteit te laag wordt (accubewakingsfunctie).

De acculader wordt via de CAN-bus-interface met het display verbonden.

MPC01 beschikt over een indicatie-modus en een stand-by-modus, die na een vooraf vastgelegd interval worden ingeschakeld.

Een programmeerbare wekkerfunctie herinnert op tijd aan een vooraf ingesteld tijdstip.

Met een jumper kan de bedrijfsmodus van "Camper" naar "Boot" worden omgeschakeld.

6.2 Indicatie- en bedieningselementen van het display

Pos. in afb. 2, Omschrijving Verklaring pageina 3
1 Display Geeft waarden wee
2	Selectieknop	Draaien: Navigeren in menu's of waarden wijzigien Indrukken: Selectie van menuelementen of waarden

7 MPC01 aansluiten en monteren

7.1 Instructies voor de montage

Neem bij de keuze van de montageplaats van het display en de aansluitprintplaat de onderstaande instructies in acht.

• Het toestel moet op een plaats worden ingebouwd die beschermd is tegen vocht.
• Het toestel mag niet in stoffige omgevingen worden ingebouwd.
• Het montagevlak moet vlak zijn en voldoende stevigheid bieden.
• Let op de lengte van de stuurkabel van 6 m.
• Monteer de aansluitprintplaat op een beschermde locatie, indien mogelijk in de buurt van de accu's, zodat geen voorwerpen de aansluitkabel kunnen raken of lostrekken.

7.2 Bedrijfsmodus wijzigen

De bedrijfsmodus wordt door de jumper (afb. 3 1, pagina 4) vastgelegd. In de levertoestand is de jumper aangesloten en de bedrijfsmodus „Camper" ingesteld.

Bedrijfsmodus „Boot" instellen: verwijder de jumper (afb. 3 1, pagina 4).

7.3 Display aansluiten en monteren

U kunt de MPC01 aan de wand of in de wand monteren. Bij de montage aan de wand kan de stuurkabel door de wand worden gevoerd of aan de wand worden bevestigd.

Aan de wand monteren (afb. 4 A, pagina 4)

Steek de stuurkabel (1) op de aansluiting van het display. Breng de stuurkabel door de uitsparing van het opbouwframe. Plaats het display in het opbouwframe. Bevestig het opbouwframe en het display-inzetstuk met de vier meegeleverde lange schroeven op een geschikte plaats aan de wand. Plaats het afdekframe zodanig dat dit vastklikt.

In de wand monteren (afb. 4 B, pagina 4)

Bereid in de wand een uitsparing met de afmetingen 11 x 9,9 cm en een inbouwdiepte van 2,5 cm voor.

Steek de stuurkabel (1) op de aansluiting van het display. Bevestig het display met de vier meegeleverde korte schroeven. Plaats het afdekframe zodanig dat dit vastklikt.

7.4 Aansluitprintplaat aansluiten en monteren

Schroef de afdekking en de aansluitprintplaat met twee schroeven op een geschikte plaats vast. Maak de aangesloten kabel met geschikte middelen vast, bijvoorbeeld kabelklemmen, zodat de stekker niet van de printplaat kan worden getrokken.

INSTRUCTIE

• Aan de aansluiting IBS_B2A moet minstens voedingsaccu zijn aangesloten, opdat MPC01 gegevens kan weergeven.
• Er kunnen maximaal drie voedingsaccu's (IBS_B2A, IBS_B2B en IBS_B2C) en een starteraccu (IBS_B1) worden aangesloten.

Bezet afhankelijk van het aantal aangesloten voedingsaccu's de volgende aansluitingen:

Aansluiting van één voedingsaccu: IBS_B2A (afb. 5 10, pagina 5) - Aansluiting van twee voedingsaccu's: IBS_B2A (afb. 5 10, pagina 5) en IBS_B2B (afb. 5 7, pagina 5) - Aansluiting van drie voedingsaccu's: IBS_B2A (afb. 5 10, pagina 5), IBS_B2B (afb. 5 7, pagina 5) en IBS_B2C (afb. 5 9, pagina 5)

Sluit de aansluitings- en verbindingskabels als volgt aan:

Pos. in afb. 5, Omschrijving Verklaring pagina 5

1 OUT 1 Schakelbare uitgang 1 voor verbruikers 2 OUT 3 Schakelbare uitgang 3 voor verbruikers

2a: +12V 2b: Massa

3 Aansluiting voor spanningsvoorziening

3a: +12 V 3b: Massa

4 Aansluiting voor omvormer van de serie MSK, MSI, MSP

5 OUT 2 Schakelbare uitgang 2 voor verbruikers

6 Aansluiting voor display 7 IBS_B2B Aansluiting voor voedingsaccu B 8 IBS_B1 Aansluiting voor starteraccu 9 IBS_B2C Aansluiting voor voedingsaccu C

10 IBS_B2A CI Bus Aansluiting voor voedingsaccu A, lader, andere Cl-bus-compatible toestellen

Accusensor aansluiten

In de bedrijfsmodi „Boot" en „Camper" kunnen naast de starteraccu de voedingsaccu's A, B en C worden aangesloten.

In de bedrijfsmodus „Boot" worden de accuaansluiting IBS_B2C niet meegerekend in de berekening van stroom en spanning in het „Overzicht voedingsaccu's". Normaal gesproken dient op de accuaansluiting IBS_B2C de accusensor van de zichtuwer te worden aangesloten.

Verbind de aansluitkabel van de accusensor (afb. 1 6, pagina 3) met de accusensor (afb. 1 5, pagina 3). Bevestig de accusensor aan de minpool van de accu. Klem de blauwe kabel van de aansluitkabel van de accusensor (afb. 1 6, pagina 3) aan de pluspool van de accu (voeding). Steek de rode kabel met de witte stekkerverbinding op de desbetreffende Cl-busaansluiting van de aansluitprintplaat (afb. 5 6-10, pagina 5).

Accusensor kalibreren

INSTRUCTIE

De accusensor moet opnieuw worden gekalibreerd, als

• de accusensor van de accu wordt geschaden
• de spanningsvoorziening van de accusensor wordt gescheiden

Om de sensor op het laadniveau van de aangesloten accu te kalibreren, gaat u als volgt te werk:

Sluit een krachtige verbruiker (20 - 30 A) gedurende 3 tot 5 minuten aan op de accu. Herhaal dit 2 tot 3 keer. Ontkoppel de verbruiker. Wacht even zodat de accusensor zichzelf kan kalibreren (accustroom < 100 mA).

INSTRUCTIE

De accusensor vereist een rustfase van ongeveer 8 uur om te kalibreren.

Wanneer u de kalibratiegegevens van de sensor terug wilt zetten, onderbreekt u de spanningsvoeding van de sensor.

MPC01 op spanningsvoorziening aansluiten

Steek het uiteinde van de kabelschoen van de rode kabel (afb. 1 10, pagina 3) op het linker contact van de aansluiting van de spanningsvoorziening van de aansluitprintplaat (afb. 5 3a, pagina 5). Verbind het uiteinde van de rode kabel met de ronde kabelschoen met de pluspool van de accu. Steek het uiteinde van de kabelschoen van de zwarte kabel (afb. 1 9, pagina 3) op het rechter contact van de aansluiting van de spanningsvoorziening van de aansluitprintplaat (afb. 5 3b, pagina 5). Verbind het oog van de kabelschoen van de zwarte kabel met het verbruikeraansluitcontact van de accusensor met de minpool van een accu (afb. 6 1, pagina 5).

Verbruiker op de accusensor aansluiten

Sluit de minpool van de verbruiker altijd aan op de betreffende, daarvoor bedoelde aansluiting van de accusensor (afb. 6 1, pagina 5).

8 MPC01 bedienen

In het menu navigeren

Beweeg als volgt door het menu:

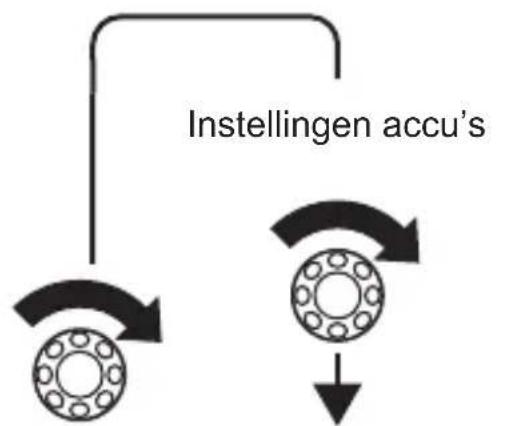

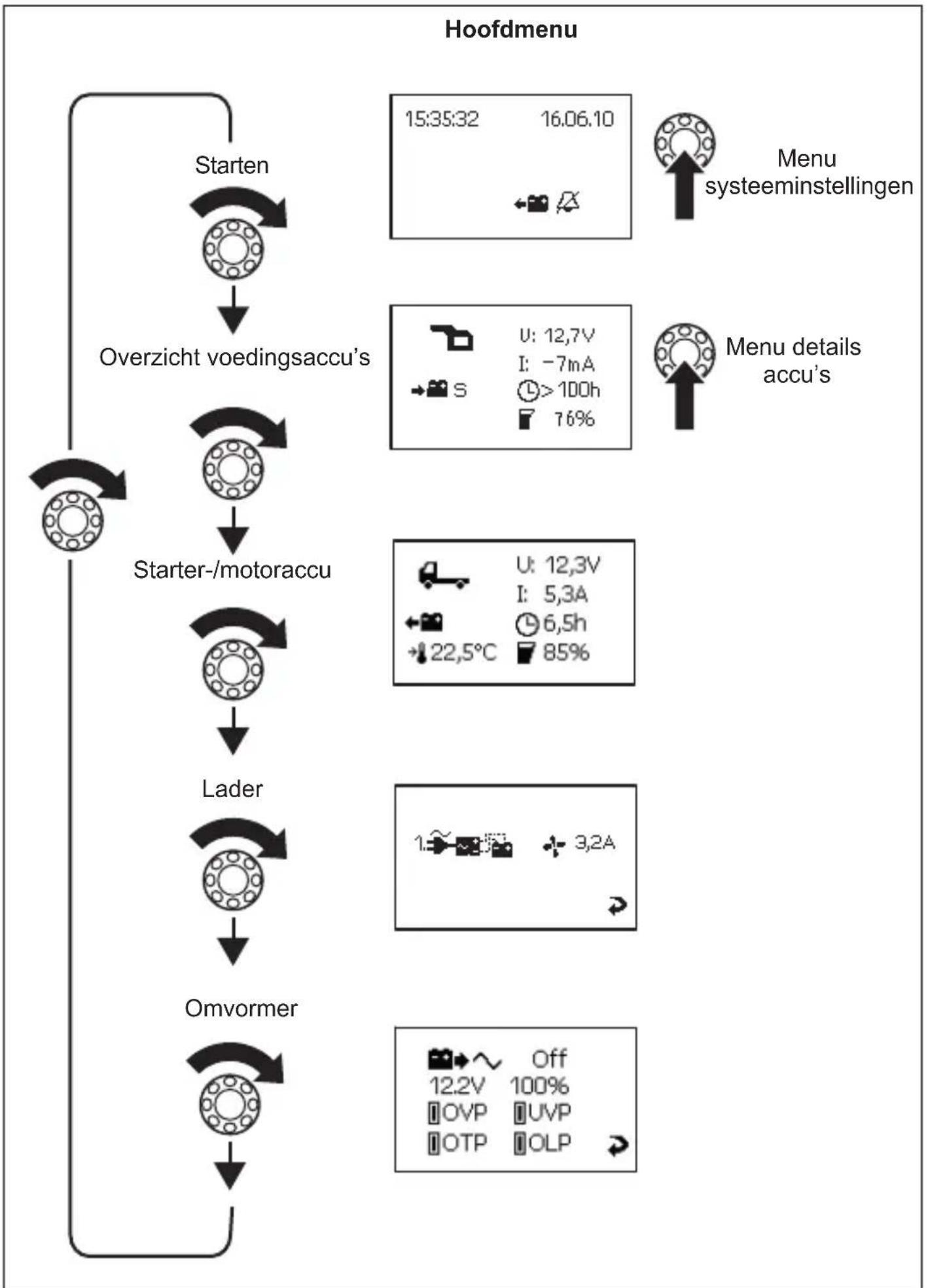

Draai de selectieknop (afb. 2, pagina 3), om door de menupagina's te bladeren of om door de elementen op een menupagina te bladeren. Druk op de selectieknop, om in het menu of in de wijzigingsmodus te komen. Draai de selectieknop tot de melding „Press to return" verschijnt en druk daarna op de selectieknop. U keert terug naar het „Hoofdmenu".

De volgende afbeeldingen tonen, hoe u in het menu kunt navigeren.

Menu systeeminstellingen

Instellingen wijzigen

Instellingen wijzigen

Hoofdmenu

Menu bezettingsmeters/schakelaar

M:060Ah GEL

Instellingen wijzigen

Instellingen schakelbare uitgangen

Terug

Output 1:80%

Output 2:50%

Output 3:90%

Instellingen wijzigen

Druk om terug te keren

Hoofdmenu

Display-symbolen

Symbool Verklaring
	Starteraccu camper
	Voedingsaccu camper
	Starteraccu boot
	Voedingsaccu boot
	Accu worden geladen
	Accu worden door aangesloten verbruikers ontladen
S Samenvatting van alle bedrijfswaarden
A Voedingsaccu A
B Voedingsaccu B
C Voedingsaccu C
M Startaccu
U Bedrijffsspanning
I Positieve waarde: accu worden geladen Negatieve waarde: accu worden ontladen
	Ventilator ingeschakeld
1.	Lader 1 aangesloten
	Verloop accu
L	als accu worden geladen: resterende laadtijd als accu worden ontladen: resterende levensduur
	Laadcapaciteit in procent
+	Temperatuur van de accu. Wordt alleen op de menupagina's „Detailaanzicht" van de afzonderlijke accu's weergegeven.
17	Datumn, hijd, wekker
	Wekker geschakeld
	Wekker uitgeschakeld

Waarde wijzigen

Druk op de selectieknop, zodat de waarde kan worden gewijzigd. Draai de selectieknop om de gewenste waarde in te stellen. Druk op de selectieknop om de waarde op te slaan.

Sluit de minpool van de verbruiker altijd aan op de betreffende, daarvoor bedoelde aansluiting van de accusensor (afb. 6 1, pagina 5).

Draai de selectieknop om de pijl te markeren. Druk op de selectieknop om de instelmodus te verlaten. Draai de selectieknop tot de melding „Press to return" verschijnt en druk daarna op de selectieknop.

U keert terug naar het „Hoofdmenu".

Systeeminstellingen wijzigen

Navigeer naar de menupagina „Systeeminstellingen" (pagina 121), zie hoofdstuk „In het menu navigeren" op pagina 119. Stel de waarden in voor:

• datum en tijd
• wekker

Druk op de selectieknop. Draai de selectieknop om naar de betreffende parameter te gaan. Druk op de selectieknop en stel de gewenste waarde in door de selectieknop te draaien.

Bevestig de ingestelde waarde door op de selectieknop te drukken.

Tijdsintervallen instellen

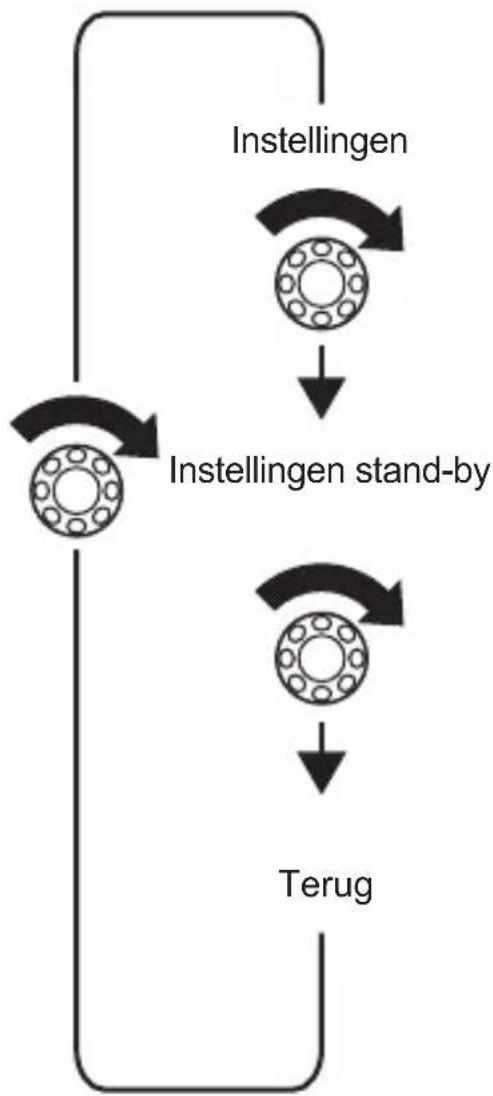

Navigeer naar de menupagina „Systeeminstellingen stand-by" (pagina 121), zie hoofdstuk „In het menu navigeren" op pagina 119.

Stel in, na welk interval het hoofdmenu automatisch wordt weergegeven (afb. 8 1, pagina 6) of MPC01 naar de stand-bymodus (afb. 8 2, pagina 6) wisselt. U kunt kiezen uit de volgende intervallen: 30 sec, 1 min, 2 min, 10 min, --" (permanent).

Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 126.

Accuwaarden aflezen

Navigeer naar de menupagina van de gewenste accu, zie hoofdstuk „In het menu navigeren" op pagina 119.

INSTRUCTIE

Op de menupagina „Overzicht voedingsaccu's" worden het gemiddelde van alle voedingsaccu's weergegeven. De waarden van de starteraccu (aansluiting IBS_B1) worden op deze pagina niet weergegeven. Deze waarden worden op de menupagina „Starteraccu" weergegeven.

Instellingen voor accu's A, B en C wijzigen

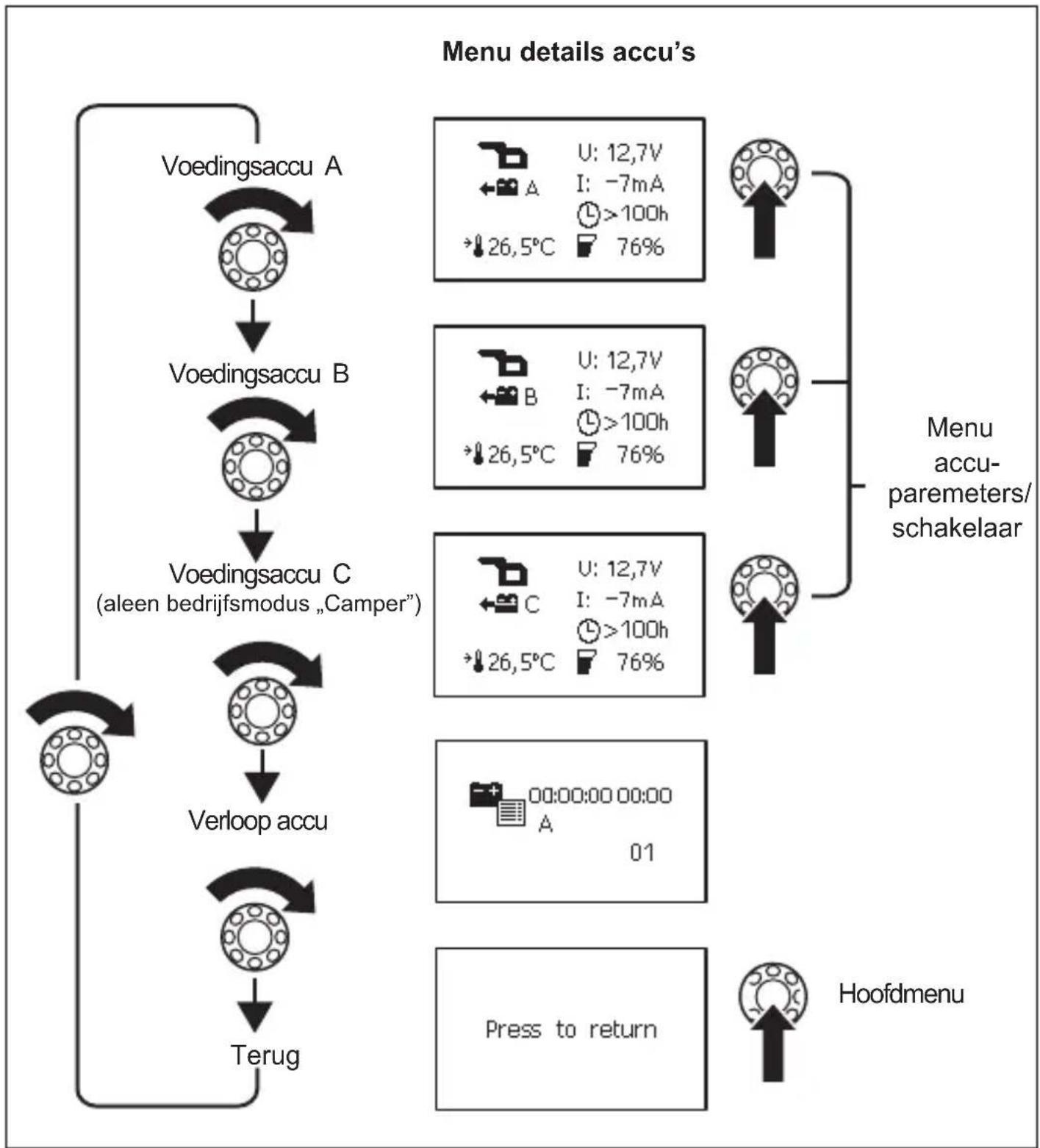

Navigeer naar het menu „Menu details accu's" (pagina 122), zie hoofdstuk „In het menu navigeren" op pagina 119. ▶Navigeer naar de menupagina van de gewenste accu. Druk op de selectieknop om naar de instelmodus te gaan. ▷ Draai de selectieknop om de te wijzigen waarde te markeren. Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 126.

Schakelbare uitgangen programmeren

U kunt voor de schakelbare uitgangen 1-3 op de aansluitprintplaat (afb. 5 1, 2, 5, pagina 5) de schakelpunten definiëren. De ingestelde waarde (10% - 90%) is de totale capaciteit van alle aangesloten accu's. Ligt de actuele waarde van de totale capaciteit boven de ingestelde waarde, dan is de betreffende uitgang op massa geschakeld. Ligt de actuele waarde van de totale capaciteit onder de ingestelde waarde, dan wordt de uitgang van de massa gescheiden.

Navigeer naar de menupagina „Instellingen schakelbare uitgangen" (pagina 123), zie hoofdstuk „In het menu navigeren" op pagina 119. Druk op de selectieknop om naar de instelmodus te gaan. ▷ Draai de selectieknop om de te wijzigen waarde te markeren. Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 126.

Ladergegevens aflezen en instellingen wijzigen

Navigeer naar de menupagina „Lader" (pagina 120), zie hoofdstuk „In het menu navigeren" op pagina 119. Druk op de selectieknop om naar de instelmodus te gaan. ▷ Draai de selectieknop om de te wijzigen waarde te markeren. Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 126.

Omvormergegevens aflezen

Navigeer naar de menupagina „Omvormer" (pagina 120), zie hoofdstuk „In het menu navigeren" op pagina 119.

Verloop accu bekijken

INSTRUCTIE

Er wordt alleen een melding gegenereerd, als de accu onder 5 % ontladen (diepteontlading) is, en vervolgens meer dan 95 % geladen (volledige lading) wordt.

De menupagina toont datum en tijd van de laadprocessen en ontlaadprocessen van de accu's. Er worden maximaal 50 gebeurtenissen opgeslagen.

Navigeer naar de menupagina „Verloop accu" (pagina 122), zie hoofdstuk „In het menu navigeren" op pagina 119.

9 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

defecte onderdelen, - een kopie van de factuur met datum van aankoop, - reden van de klacht of een beschrijving van de storing.

10 Afvoer

Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.
