BEDIENUNGSANLEITUNG MPC01 DOMETIC

Bittelesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

Inhalt

1 Erklärung der Symbole 25
2 Sicherheitshinweise 26
3 Lieferumfang 27
4 Zubehor 27
5 Bestimmungsgemäßer Gebrauch 27
6 Technische Beschreibung 28
7 MPC01 anschlieBen und montieren 29
8 MPC01 bedieren 32
9 Garantie. 41
10 Entsorgung 41
11 Technische Daten 42

1 Erklärung der Symbole

WARNING!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von elektrischen Geräten zum Schutz vor:

• elektrischem Schlag
• Brandgefahr
• Verletzungen

WARNING!

- Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Produkt safer zu benutzen, sollen den这点es Produkt nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.
• Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.
• Achten Sie auf einen ausreichenden Leitungsquerschnitt.
• Verlegen Sie die Leitungen so, dass sie nicht durch Türen oder Motorhauben beschädigt werden. Eingequetsche Kabel konnen zu lebensgefährlichen Verletzungen führen.

VORSICHT!

• Verlegen Sie die Leitungen so, dass keine Stolpergebnis entstehen und eine Beschäftigung des Kabels ausgeschlossen ist.
• Betreiben Sie das Gerät nicht
  • in salzhaltiger, feuchter oder nasser Umgebung
  • in der Nähe von aggressiven Dämpfen
  • in explosionsgeführdeten Bereichen
• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.
• Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Gerätes unter Spannung bleiben können.
• Losen Sie keine Kabel, wenn das Gerät noch in Betrieb ist.

ACHTUNG!

• Benutzen Sie Leerrohre oder Leitungs durchführungen, wenn Leitungen durch Blechwände oder andere scharfkantige Wände geführt werden müssen.
• Verlegen Sie Leitungen nicht lose oder scharf abgeknicht.
• Befestigen Sie die Leitungen gut.
  Ziehen Sie nicht an Leitungen.

3 L i e f e r u m f a

Pos. in Abb. 1, Menge Bezeichnung Seite 3
11 Anschlussplatine und Abdeckung
21 Abdeckrahmen
3	1	D	i	s	p
4	1	A	u	f	b
51 Batteriesensor (Hella Sensor MCA-HS1)
61 Anschlusskabel Batteriesensor
71 Anschlusskabel Ladegerät
8	1	S	t	e	u
91 Anschlusskabel für Masse (schwarz)
101 Anschlusskabel für Plus-Pol (rot)
114 Schrauben, lang
124 Schrauben, kurz

4 Z u b e h o r

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung	Articlel-Nr.
Batteriesensor Hella Sensor MCA-HS1	9102500038

5 Bestimmungsgemäßer Gebrauch

MPC01 (Art.-Nr. 9102500073) ist ein Batteriemanagementsystem, das die Überwachung des Ladezustands mehrerer Batterien ermöglich. MPC01arf nur mit PerfectCharge MCA-Ladern betriebenen werden.

Das Gerät ist für den Einbau in Wohnmobilen und Booten vorgesehen.

6 Technische Beschreibung

6.1 Funktion

MPC01 besteht aus einem Display und einer Anschlussplatine. Auf dem Display werden die aktuellen Zustandsinformationen jeder über einen Batteriesensor angeschlossenen Batterie angezeigt: Strom, Spannung, Temperatur, Restladezeit sowie die Restkapazität (in %) aller angeschlossenen Batterien.

Im Lieferumfang von MPC01 ist ein Batteriesensor zum Anschluss einer Batterie enthalten. Für den Anschluss weiterer Batterien benötigen Sie zusätzliche Batteriesensoren (Art.-Nr. 9102500038) (Zubehör).

MPC01 ermittelicht es, den Ladezustand der Starterbatterie und von bis zu drei Versorgungsbatterien zu überwachen. Dazu werden die Batteriesensoren an den Minuspol der Batterien angeschlossen. Deren ausgelesene Informationen werden über die CI-Bus-Schnittstelle an das Display übertragen. Die Batteriesensoren messen Spannung, Strom und Temperatur der angeschlossenen Batterie. Zusätzlich zum mitgelieferten Batteriesensor konnen drei weitere Batteriesensoren (Zubehör) angeschlossen werden.

MPC01 hat drei programmierbare Ausgänge zum Abschalten von Verbrauchern, falls die Batteriekapazität zu niedrig wird (Batteriewächterfung).

Das Batterieladegerät wird über die Cl-Bus-Schnittstelle mit dem Display verbunden.

MPC01 verfügbar über einen Anzeige-Modus und einen Standby-Modus, der sich nach einem vorher festgelegten Intervall einschaltet.

Eine programmierbare Weckerfunktion erinnertrechtzeitig an einen vorher eingestellten Zeitpunkt.

Mit einem Jumper kann der Betriebsmodus von „Wohnmobil" auf „Boot" umgestellt werden.

6.2 Anzeige- und Bedienelemente des Displays

Pos. in Abb. 2, Bezeichnung Erklärung Seite 3
1 Display zeigt Werte an
2	Auswahlknopf	Drehen: Navigieren in Menüs oder Werte ändern Drücken: Auswahl von Menüelementen oder Werten

7 MPC01 anschließen und montieren

7.1 Hinweise zur Montage

Beachten Sie bei der Wahl des Montageortes von Display und Anschlussplatine folgende Hinweise:

• Das Gerät muss an einer vor Feuchtigkeit geschützten Stelle eingebaut werden.
• Das Gerätarf nicht in staubigen Umgebungen eingebaut werden.
  Die Montagefläche muss eben sein und eine ausreichende Festigkeit aufweisen.
• Beachten Sie die Länge des Steuerkabels von 6 m.
• Montieren Sie die Anschlussplatine an einem geschützten Ort, wenn möglich in der Höhe der Batterien, sodass keine Gegenstände die Anschlusskabel berühren und abreiben können.

7.2 Betriebsmodusändern

Der Betriebsmodus wird durch den Jumper (Abb. 3 1, Seite 4) festgelegt. Im Auslieferungs-zustand ist der Jumper aufgesteckt und der Betriebsmodus „Wohnmobil" eingestellt.

Betriebsmodus „Boot“ einstellen: Entfernen Sie den Jumper (Abb. 3 1, Seite 4).

7.3 Display anschließen und montieren

Sie können MPC01 auf der Wand oder in der Wand montieren. Bei der Montage auf der Wand kann das Steuerkabel entweder durch die Wand geführt oder auf der Wand befestigt werden.

Auf der Wand montieren (Abb. 4 A, Seite 4)

Stecken Sie das Steuerkabel (1) auf den Anschluss am Display.
Fuhren Sie das Steuerkabel durch den Aufbaurahmen.
Setzen Sie das Display in den Aufbaurahmen.
Befestigen Sie den Aufbaurahmen und Display-Einsatz mit den im Lieferumfang enthaltenen vier langen Schrauben an einer geeigneten Stelle an der Wand.
Setzen Sie den Abdeckrahmen auf, sodass er einrastet.

In der Wand montieren (Abb. 4 B, Seite 4)

Bereiten Sie in der Wand eine Aussparung mit den Maßen 11 × 9,9 cm und einer Einbautiefe von 2,5 cm vor.

Stecken Sie das Steuerkabel (1) auf den Anschluss am Display.
Befestigen Sie das Display mit den im Lieferumfang enthaltenen vier kurzen Schrauben.
Setzen Sie den Abdeckrahmen auf, sodass er einrastet.

7.4 Anschlussplatine anschließen und montieren

Schrauben Sie die Abdeckung und die Anschlussplatine mit zwei Schrauben an einer geeigneten Stelle fest.
Sichern Sie die angeschlossenen Kabel mit geeigneten Mitteln, z. B. Kabelschellen, damit die Stecker nicht von der Platine abgerissen werden konnen.

HINWEIS

• An den Anschluss IBS_B2A muss mindestens Versorgungsbatterie A angeschlossen sein, damit MPC01 Daten anzeigen kann.
• Es können bis zu drei Versorgungsbatterien (IBS_B2A, IBS_B2B und IBS_B2C) und eine Starterbatterie (IBS_B1) angeschlossen werden.

Belegen Sie je nach Anzahl der angeschlossen Versorgungsbatterien folgende Anschlüsse:

• Anschluss von einer Versorgungsbatterie: IBS_B2A (Abb. 5 10, Seite 5)
• Anschluss von zwei Versorgungsbatterien: IBS_B2A (Abb. 5 10, Seite 5) und IBS_B2B (Abb. 5 7, Seite 5)
• Anschluss von drei Versorgungsbatteryen: IBS_B2A (Abb. 5 10, Seite 5), IBS_B2B (Abb. 5 7, Seite 5) und IBS_B2C (Abb. 5 9, Seite 5)

SchlieBen Sie die Anschluss- und Verbindungskabel wie folgt an:

Pos.in Abb. 5, Seite 5

Bezeichnung Erklärung

1 OUT 1 Schaltbarer Ausgang 1 für Verbraucher
2 OUT 3 Schaltbarer Ausgang 3 für Verbraucher

2a: +12 V
2b: Masse geschaltet

3 Anschluss fur die Spannungsvorsorgung

3a: +12 V
3b: Masse geschaltet

4 Anschluss fur Wechselrichter der Serien MSK, MSI, MSP

5 OUT 2 Schaltbarer Ausgang 2 für Verbraucher

6 Anschluss fur Display
7 IBS_B2B Anschluss fur Versorgungsbatterie B
8 IBS_B1 Anschluss fur Starterbatterie
9 IBS_B2C Anschluss fur Versorgungsbatterie C
10 IBS_B2A CI Bus Anschluss fur Versorgungsbatterie A, Ladegerät

Batteriesensor anschlieBen

In den Betriebsmodi „Boot" und „Wohnmobil" können zusätzlich zur Starterbatterie die Versorgungsbatterien A, B und C angeschlossen werden.

Im Betriebsmodus „Boot" wird der Batterieanschluss IBS_B2C nicht in die Summenberechnung von Strom und Spannung im „Überblick Versorgungsbattery" miteinbezogen. Im Regelfall sollte am Batterieanschluss IBS_B2C der Batteriesensor des Seitenstrahlruders gesteckt werden.

Verbinden Sie das Anschlusskabel des Batteriesensors (Abb. 1 6, Seite 3) mit dem Batteriesensor (Abb. 1 5, Seite 3).
Befestigen Sie den Batteriesensor am Minus-Pol der Batterie.
Klemmen Sie das blaue Kabel des Anschlusskabels des Batteriesensors (Abb. 1 6, Seite 3) am Plus-Pol der Batterie (Spannungsvorsorgung) an.
Stecken Sie das rote Kabel mit dem weiß Steckverbinder an den entsprechenden CI-Bus-Anschluss der Anschlussplatine (Abb. 5 6-10, Seite 5).

Batteriesensor kalibrieren

HINWEIS

Der Batteriesensor muss neu kalibriert werden, wenn

• der Batteriesensor von der Batterie getrennt wird
• die Spannungsvorsorgung des Batteriesensors getrennt wird

Um den Sensor auf das Ladungniveau der angeschlossenen Batterie zu kalibrieren, gehen Sie wie folgt vor:

SchlieBen Sie einen starken Verbraucher (20 - 30 A) an die Batterie an für eine Dauer von 3 bis 5 Minuten.
Wiederholen Sie dies 2 bis 3 Mal.
Trennen den Verbraucher.
Lassen Sie dem Batteriesensor etwas Zeit, um sich selbst zu kalibrieren (Batteriestrom < 100mA ).

HINWEIS

Der Batteriesensor benötigt eine Ruhephase von ungebär 8 Stunden zum Kalibrieren.

Wenn Sie die Kalibrationsdaten des Sensors zusücksetzen möchten, unterbrechen Sie die Spannungsvorsorgung des Sensors.

MPC01 an Spannungsvorsorgung anschließen

Stecken Sie das Kabelschuh-Ende des roten Kabels (Abb. 10, Seite 3) auf den linken Kontakt des Anschlusses der Spannungsvorsorgung der Anschlussplatine (Abb. 5 3a, Seite 5).
Verbinden Sie das Ende des roten Kabels mit dem runden Kabelschuh mit dem Pluspol der Batterie.
Stecken Sie das Kabelschuh-Ende des schwarzen Kabels (Abb. 1 9, Seite 3) auf den rechten Kontakt des Anschlusses der Spannungsvorsorgung der Anschlussplatine (Abb. 5 3b, Seite 5).
Verbinden Sie die Kabelschuh-Öse des schwarzen Kabels mit dem Verbraucheranschlusskontakt des Batteriesensors auf dem Minuspol einer Batterie (Abb. 6 1, Seite 5).

Verbraucher an den Batteriesensor anschließen

SchlieBen Sie den Minuspol der Verbraucher immer an den entsprechenden, damit vorgesehenen Anschluss des Batteriesensors an (Abb. 6 1, Seite 5).

8 MPC01 bedienen

Im Menu navigieren

Bewegen Sie sich durch die Menüs wie folgt:

Drehen Sie den Auswahlknopf (Abb. 2, 2, Seite 3), um durch die Menüseiten zu blättern oder um durch die Elemente auf einer Menüseite zu blättern.
Drücken Sie den Auswahlknopf, um in Untermenüs oder in den Änderungsmodus zu gelangen.
Drehen Sie den Auswahlknopf, bis die Meldung „Press to return" erscheint und drücken Sie dann den Auswahlknopf.
Sie kehren in das „Hauptmenü“ zurück.

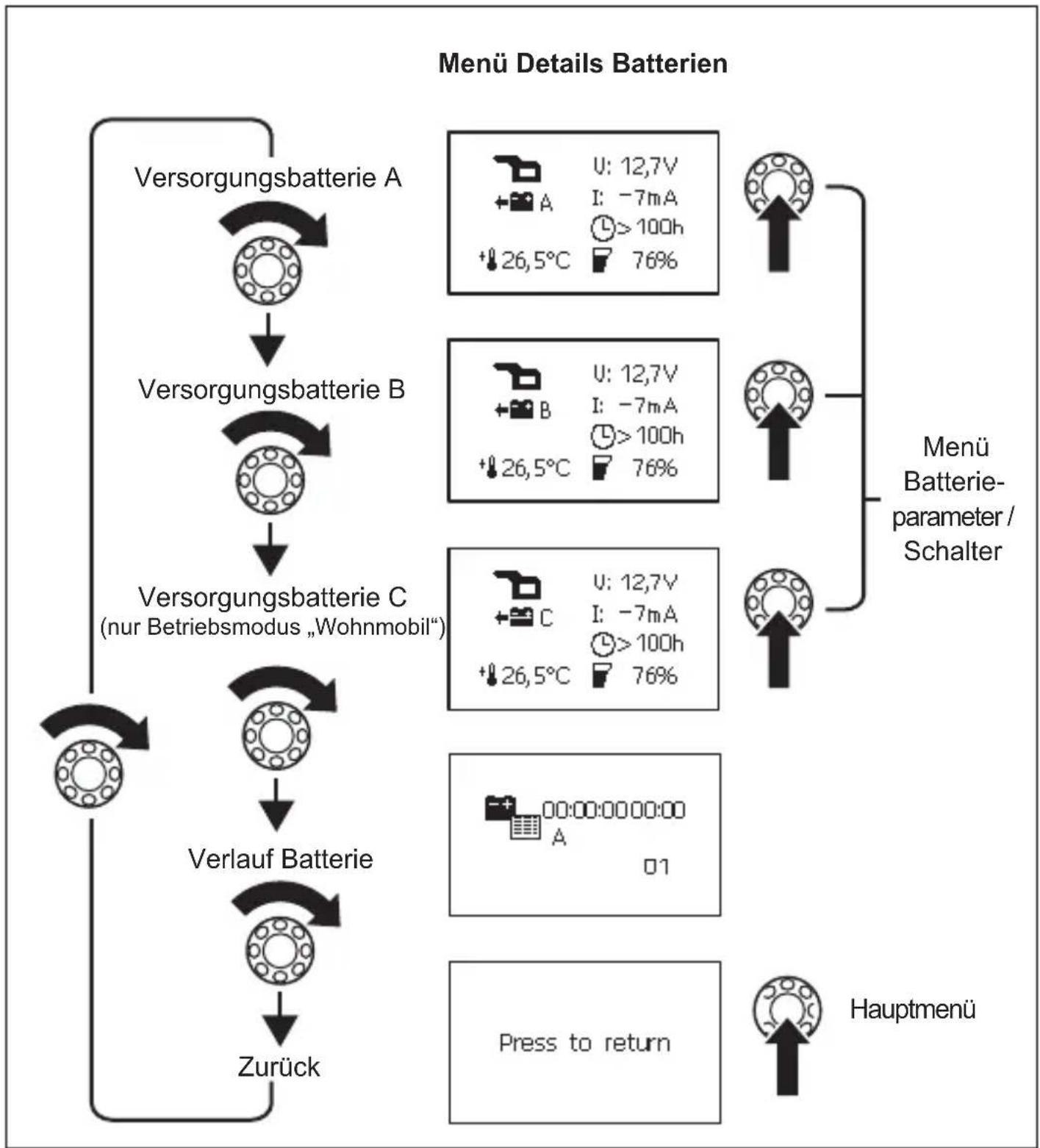

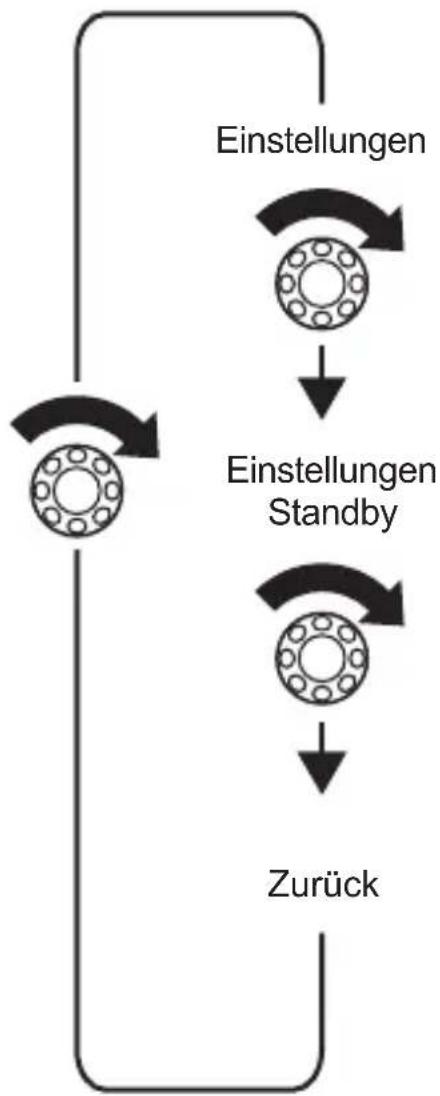

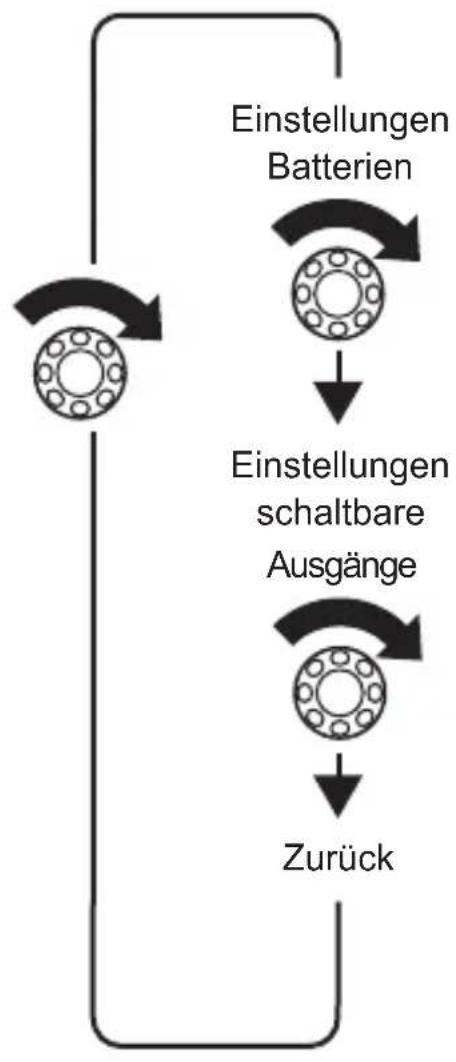

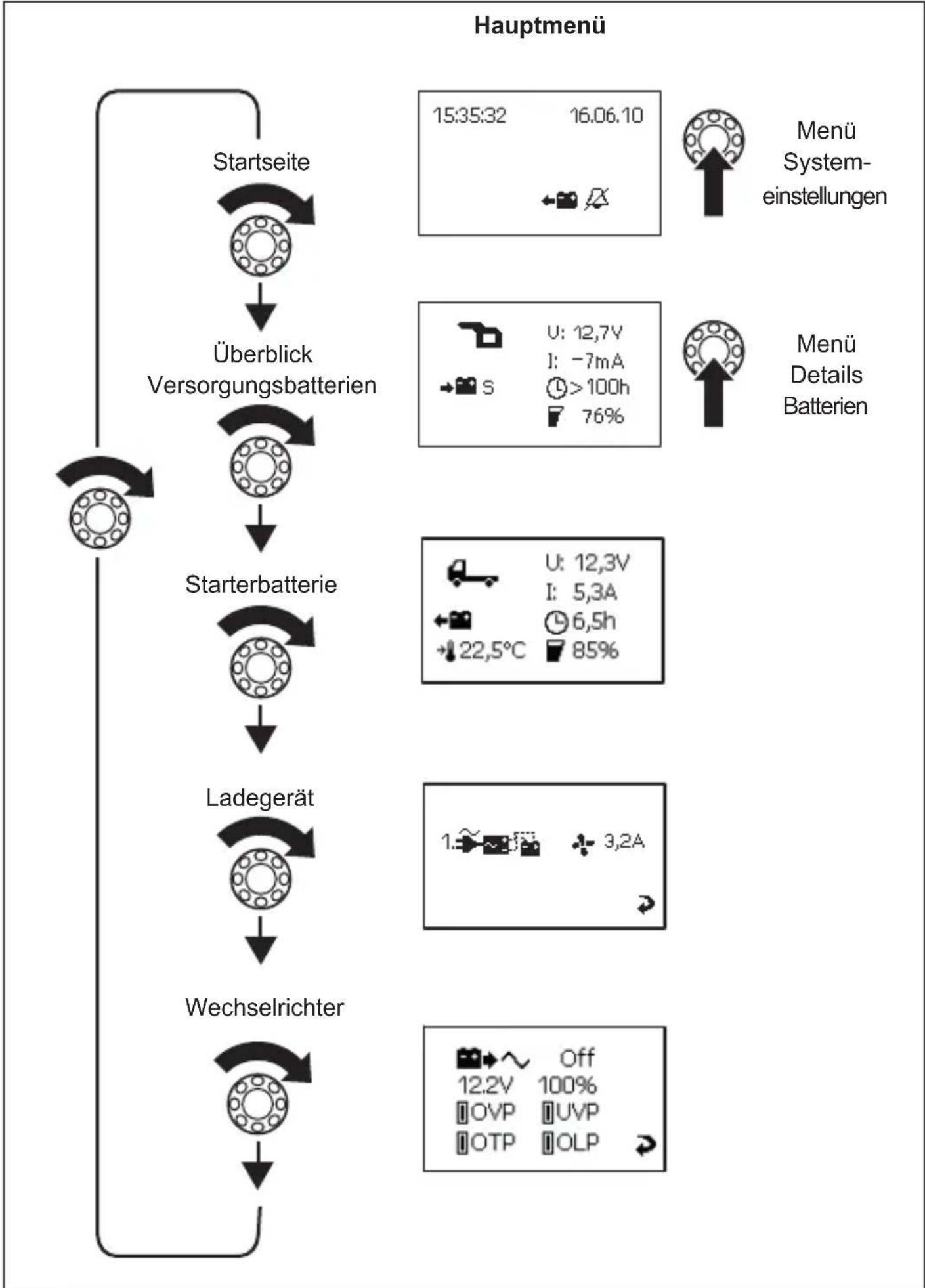

Die folgenden vier Abbildungen zeigen, wie Sie im Menu navigieren können.

Menu Systemeinstellungen

Einstellungenändem

Einstellungenändem

Hauptmenu

Menu Batterieparameter/Schalter

Einstellungenändern

Output 1:80%

Output 2:50%

Output 3:90%

Einstellungenändem

Press to return

Hauptmenü

Display-Symbole

Symbol Erklärung
	Starterbatterie Wohnmobil
	Versorgungsbatterie Wohnmobil
	Starterbatterie Boot
	Versorgungsbatterie Boot
	Batterie wird geladen
	Batterie wird durch angeschlossene Verbraucher entladen
S Zusammenfassung aller Batteriewerte
A Versorgungsbatterie A
B Versorgungsbatterie B
C Versorgungsbatterie C
M Starterbatterie
U Betriebsspannung
I Positiver Wert: Batterie wird geladen Negative Wert: Batterie wird entladen
	Lüfter eingeschaltet
1.000ml	Ladegerät 1 angeschlossen
	Verlauf Batterie
	wenn Batterie geladen wird: verbleibende Ladezeit wenn Batterie entlagen wird: verbleibende Nutzdauer
	Ladekapazität in Prozent
	Temperatur der Batterie. Wird nur auf den Menüseiten „Detailan-sicht" der einzelnen Batterien angezeigt.
	Einstellung Wecker, Datum und Uhrzeit
	Wecker An
	Wecker Aus

Wertändern

Drücken Sie den Auswahlknopf, damit der Wert geändert werden kann.
Drehen Sie den Auswahlknopf, um den gewünschten Wert einzustellen.
Drücken Sie den Auswahlknopf, um den Wert zu speichern.

Wenn Werte geändert werden, wird ein Pfeil angezeigt (Abb. 7 1, Seite 6).

Drehen Sie den Auswahlknopf, um den Pfeil zu markieren.
Drucken Sie den Auswahlknopf, um den Einstellmodus zu verlassen.
Drehen Sie den Auswahlknopf, bis die Meldung „Press to return" erscheint und drücken Sie dann den Auswahlknopf.
Sie kehren in das „Hauptmenu" zurück.

Systemeinstellungenändern

Navigieren Sie zur Menüseite „Systemeinstellungen" (Seite 34), siehe Kapitel „Im Menu navigieren" auf Seite 32. Stellen Sie die Werte ein für:

• Datum und Uhrzeit
• W e c k e r

Drucken Sie den Auswahlknopf.
Drehen Sie den Auswahlknopf, um zum entsprechenden Parameter zu gelangen.

Drücken Sie den Auswahlknopf und stellen Sie durch Drehen den gewünschten Wert ein.
Bestätigen Sie den eingestellen Wert durch Drücken des Auswahlknopfes.

Zeitintervalle einstellen

Navigieren Sie zur Menüseite „Einstellungen Standby" (Seite 34), siehe Kapitel „Im Menünavigieren" auf Seite 32.
Stellen Sie ein, nach welchem Interval sich automatisch das Hauptmenü einblendet (Abb. 8 1, Seite 6) oder MPC01 in den Standby-Modus (Abb. 8 2, Seite 6) wechselt. Sie können zwischen folgenden Intervallen wahlen: 30 sec, 1 min, 2 min, 10 min, --" (dauerhaft).
Stellen Sie den gewünschten Wert ein, siehe Kapitel „Wertändern" auf Seite 39.

Batteriewerte ablesen

Navigieren Sie zur Menüseite der gewündsten Batterie, siehe Kapitel „Im Menu navigieren" auf Seite 32.

HINWEIS

Auf der Menüseite „Überblick Versorgungsbatterien" wird der Durchschnittswert aller Versorgungsbatterien angezeigt. Die Werte der Starterbatterie (Anschluss IBS_B1) werden auf dieser Menüseite nicht mit berücksichtigt. Sie werden auf der Menüseite „Starterbatterie" dargestellt.

Einstellungen für Batterien A, B, Cändern

Navigieren Sie zum Menu „Menü Details Batterien" (Seite 35), siehe Kapitel „Im Menü navigieren" auf Seite 32.
Navigieren Sie zur Menüseite der gewündsten Batterie.
Drucken Sie den Auswahlknopf, um in den Einstellmodus zu gelangen.
Drehen Sie den Auswahlknopf, um den zu ändernden Wert zu markieren.
Stellen Sie den gewünschten Wert ein, siehe Kapitel „Wertändern" auf Seite 39.

Schaltbare Ausgänge programmieren

Sie können für die schaltbaren Ausgänge 1-3 auf der Anschlussplatine (Abb. 5 1, 2, 5, Seite 5) die Schaltpunkte definieren. Der eingestellte Wert (10% - 90%) ist die Summenkapazität aller angeschlossenen Batterien. Liegt der aktuelle Wert der Summenkapazität über dem eingestillten Wert, dann ist der entsprechende Ausgang auf Masse geschaltet. Liegt der aktuelle Wert der Summenkapazität unter dem eingestillten Wert, wird der Ausgang von der Masse getrennt.

Navigieren Sie zur Menüseite „Einstellungen schaltbare Ausgänge" (Seite 36), siehe Kapitel „Im Menu navigieren" auf Seite 32.
Drucken Sie den Auswahlknopf, um in den Einstellmodus zu gelangen.
Drehen Sie den Auswahlknopf, um den zu ändernden Wert zu markieren.
Stellen Sie den gewünschten Wert ein, siehe Kapitel „Wert ändern" auf Seite 39.

Ladegerätdetails ablesen und Einstellungen ändern

Navigieren Sie zur Menüseite „Ladegerät" (Seite 33), siehe Kapitel „Im Menu navigieren" auf Seite 32.
Drucken Sie den Auswahlknopf, um in den Einstellmodus zu gelangen.
Drehen Sie den Auswahlknopf, um den zu ändernden Wert zu markieren.
Stellen Sie den gewünschten Wert ein, siehe Kapitel „Wertändern" auf Seite 39.

Wechselrichterdetails ablesen

Navigieren Sie zur Menüseite „Wechselrichter" (Seite 33), siehe Kapitel „Im Menu navigieren" auf Seite 32.

Verlauf Batterien ansehen

HINWEIS

Es wird nur dann ein Eintrag erzeugt, wenn die Batterie unter 5% entladen (Tiefentladung) und anschließend über 95% geladen (Volladung) wird.

Die Menüseite zeigt Datum und Uhrzeit von Ladevorgängen und Entladevorgängen der Batterien an. Es werden bis zu 50 Einträge gespeichert.

Navigieren Sie zur Menüseite „Verlauf Batterie" (Seite 35), siehe Kapitel „Im Menu navigieren" auf Seite 32.

9 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sichitte an die Niederlassung des Herstellers in Ihrlem Land (Adressen siehe Rückseite der Anleitung) oder an ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie Folgendes einschicken:

defekte Komponenten,
- eine Kopie der Rechnung mit Kaufdatum,
- einen Reklamationsgrund oder eine Fehlerbeschreibung.

10 Entsorgung

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Mull.

Wenn Sie das Produkt endgültig außer Betriebnehmen, informieren Sie sichitte beim nachsten Recyclingcenter oder bei Ihr dem Fachhändler über die zutreffenden Entsorgungsvorschriften.

11 Technische Daten

	MPC01
Art.-Nr.: 9102500073
Eingangsspannung: 8 – 30 V==
Stromaufnahme: 150 mA im Anzeige-Modus,	10 mA im Standby-Modus
Abmessungen Display (B×H×T): 130 x 115 x 6 mm
Abmessungen Aufbauarahmen (B×H×T): 150 x 136 x 16 mm
Zulassung:	CE E13

11 Technische gegevens

	MPC01
Art-nr.: 9102500073
Ingangsspanning: 8 - 30 V---
Stroomgebruik:	150 mA 10 mA in stand-by-modus
Afmetingen display (b × h × d):	130 × 115 × 6 mm
Afmetingen opbouwframe (b × h × d):	150 × 136 × 16 mm
Certificaat:	CE E13

Haka fast tackramen ordentlich.
