MPC01 - Systém správy batérie DOMETIC - Bezplatný návod na obsluhu

Značka	Dometic
Model	MPC01
Typ produktu	Systém správy batérie
Číslo výrobku	9102500073
Rozmery obrazovky (Š x V x H)	130 x 115 x 6 mm
Rozmery montážneho rámu (Š x V x H)	150 x 136 x 16 mm
Hmotnosť	Približne 300 g (odhad)
Vstupné napätie	8 – 30 V DC
Spotreba elektrickej energie (aktívny režim)	150 mA
Spotreba elektrickej energie (pohotovostný režim)	10 mA
Hlavné funkcie	Monitorovanie až 4 batérií (1 štartovacia + 3 pomocné), zobrazenie napätia/prúdu/teploty/kapacity, programovateľné výstupy (3), programovateľný alarm, pohotovostný režim, automatická kalibrácia senzorov
Príslušenstvo v balení	Prípojná doska s krytom, krycí rám, obrazovka, montážny rám, 1 detektor batérie (Hella Sensor MCA-HS1), pripojovacie káble, skrutky
Voliteľné príslušenstvo	Dodatočný detektor batérie (ref. 9102500038)
Údržba a čistenie	Chrániť pred vlhkosťou a prachom; čistiť suchou a mäkkou handričkou; nepoužívať chemikálie
Bezpečnosť	Dodržiavať bezpečnostné pokyny: pred zásahom odpojiť napájanie, používať káble dostatočného prierezu, vyhýbať sa vlhkému alebo výbušnému prostrediu
Náhradné diely a opraviteľnosť	Detektor batérie je k dispozícii ako náhradný diel; žiadne informácie o opraviteľnosti používateľom
Všeobecné informácie	Navrhnutý pre obytné automobily a lode; certifikácia CE a E13; prepínateľný režim prevádzky (obytný automobil/loď) pomocou prepojky

Často kladené otázky - MPC01 DOMETIC

Ako nainštalovať obrazovku MPC01?

Obrazovku je možné namontovať na stenu alebo do steny. Pri montáži na stenu upevnite montážny rám dlhými skrutkami, potom nasaďte krycí rám. Pri zapustenej montáži pripravte výrez 11×9,9 cm a hĺbku 2,5 cm, obrazovku upevnite krátkymi skrutkami.

Koľko batérií je možné monitorovať pomocou MPC01?

MPC01 umožňuje monitorovať až 4 batérie: jednu štartovaciu batériu (IBS_B1) a až tri napájacie batérie (IBS_B2A, B, C). Jeden detektor batérie je súčasťou balenia; ďalšie detektory sú k dispozícii ako príslušenstvo.

Ako kalibrovať detektor batérie?

Detektor sa kalibruje automaticky po cykle nabíjania/vybíjania. Ak chcete vynútiť kalibráciu, odpojte a znova pripojte napájanie detektora. Na úplnú kalibráciu je potrebná fáza pokoja približne 8 hodín.

Ako nastaviť programovateľné výstupy?

V menu 'Nastavenia spínaných výstupov' môžete definovať prahové hodnoty kapacity (10-90 %) pre každý výstup. Ak je súčet kapacít batérií vyšší ako prahová hodnota, výstup je aktivovaný (spojený so zemou); inak je deaktivovaný.

Funguje MPC01 so všetkými nabíjačkami?

Nie, MPC01 je navrhnutý na prácu výhradne s nabíjačkami MCA PerfectCharge prostredníctvom zbernicového rozhrania CI.

Ako prepnúť z režimu obytného automobilu na režim lode?

Prepojka na prípojnej doske (obr. 3, poz. 1) určuje režim. Pri dodaní je prepojka zapojená (režim obytného automobilu). Pre režim lode prepojku odpojte.

Čo robiť, ak obrazovka nič nezobrazuje?

Skontrolujte napájanie (8-30 V) na prípojnej doske. Uistite sa, že signálny kábel je správne zapojený medzi obrazovkou a doskou. Skontrolujte tiež poistku a stav detektora batérie.

Ako nastaviť alarm a pohotovostný režim?

V menu 'Nastavenia systému' môžete nastaviť časový interval pred prechodom do pohotovostného režimu (30 s až nepretržite) a čas programovateľného alarmu. Navigácia sa vykonáva otočným tlačidlom.

Môžem pripojiť menič k MPC01?

Áno, MPC01 má špecifické pripojenie (obr. 5, poz. 4) pre meniče radov MSK, MSI, MSP. Pozrite si kapitolu 7.4 pre zapojenie.

Kde nájdem dodatočné detektory batérie?

Dodatočné detektory batérie (Hella Sensor MCA-HS1) sú k dispozícii ako príslušenstvo pod referenčným číslom 9102500038.

NÁVOD NA OBSLUHU MPC01 DOMETIC

• Poškodenia produktu mechanickými vplyvmi a prepätiami
• Zmeny produktu bez vyjadreného povolenia výrobcu
• Použitie na iné účely ako sú účely uvedené v návode

Dodržiavajte nasledovné základné bezpečnostné pokyny pri používaní elektrických zariadení na ochranu pred:

• úrazom elektrickým prúdom, nebezpečenstvom požiaru, poraneniami.

VÝSTRAHA!

- Elektrické prístroje nie sú hračkou pre deti!

Prístroj používajte mimo dosahu detí.

• Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových alebo duševných schopností alebo ich neskúsenosti alebo neznalosti nie sú schopné bezpečne používať tento výrobok, by ho nemali používať bez dozoru alebo poučenia zodpovednou osobou.
• Prístroj používajte len v súlade s jeho určeným používaním.
• Dbajte na dostatočný priemer vodiča. Vodiče uložte tak, aby sa nepoškodili dverami alebo kapotou motora. Privreté káble môžu byť príčinou životu nebezpečných poranení.

UPOZORNENIE!

Vodiče uložte tak, aby nehrozilo nebezpečenstvo zakopnutia a aby bolo vylúčené poškodenie kábla. - Prístroj nepoužívajte

• v prostredí s prítomnosťou soli, vo vlhkom alebo mokrom prostredí
• v blízkosti agresívnych výparov - v oblastiach ohrozených výbuchom
• Pri práci na zariadení vždy prerušte prívod elektrického prúdu.
• Aj po aktivovaní bezpečnostného zariadenia (poistka) môžu zostať časti prístroja pod napätím.
• Neuvoľňujte žiadne káble, pokiaľ je prístroj ešte v prevádzke.

POZOR!

• Keď sa vodiče musia viesť cez plechové steny alebo iné steny s ostrými hranami, použite prázdne rúrky alebo káblové priechodky. Vodiče neukladajte voľne alebo príliš ostro zalomené. Dobre upevnite vodiče. Netahajte vodiče.

3 Rozsah dodávky

Pol. na obr. 1, Množstvo Oznacenie strane 3
1 1 Pripájacia doska a kryt
2	1	K	r	y	c
3	1	D	i	s	p
4	1	N	a	d	s
5 1 Snímač batarie (Hella Sensor MCA-HS1)
6 1 Pripájaci kábel snímača batérií
7 1 Pripájaci kábel nabíjačky
8 1 Riadiaci kábel
9 1 Čierny pripájaci kábel pre kostru (červená)
10 1 Červený pripájaci kábel pre kladný pol (čierna)
11 4 Skrutky, dlhé
12	4	Skrutky, krátke

4 Príslušenstvo

Dostupné ako príslušenstvo (nie je súčasťou dodávky):

5 Používanie v súlade s určeným účelom použitia

Domatic MPC01 (č. výrobku 9102500073) je systém manažmentu batérií, ktorý umožňuje kontrolu stavu nabitia viacerých batérií. MPC01 sa smie používať len s nabíjačkami PerfectCharge MCA.

Prístroj je určený na montáž v obytných automobiloch a člnoch.

6 Technický o

6.1 Funkcia

MPC01 pozostáva z displeja a pripájacej dosky. Na displeji sa zobrazujú aktuálne informácie o stave každej batérie pripojenej prostredníctvom snímača batérie: prúd, napätie, teplota, dostávajúci prúd nabíjania a dostávajúca kapacita (v %) všetkých pripojených batérií.

Obsahom dodávky MPC01 je jeden snímač batérie na pripojenie jednej batérie. Na pripojenie ďalších batérií potrebujete ďalšie snímače batérie (č. výrobku 9102500038) (príslušenstvo).

MPC01 umožňuje kontrolu stavu nabitia batérie štartéra a jednej až troch napájacích batérií. Za týmto účelom sa snímače batérií pripoja k zápornému pólu batérie. Zistené informácie sa prenášajú cez zbernicové rozhranie Cl-Bus na displej. Snímače batérií merajú napätie, prúd a teplotu pripojenej batérie. Okrem dodaného snímača batérie sa dajú pripojiť ďalšie tri snímače batérie (príslušenstvo).

MPC01 má tri programovateľné výstupy na vypnutie spotrebičov v prípade nízkej kapacity batérie (funkcia snímania stavu batérie).

Nabíjačka batérií sa spojí cez zbernicové rozhranie Cl-Bus s displejom.

MPC01 má režim zobrazenia a pohotovostný režim (standby), ktorý sa zapne po vopred nastavenom intervale.

6.2 Indikačné a ovládacie prvky displeja

Pol. na obr. 2, Oznacenie Vysvetlenie strane 3
1 Displej Zobrazije hodnoty
2	V	O I Č Otočit' Pohyb v menu alebo zmena Stlačit' Vyber prvkov menu alebo hodnám

7 Pripojenie a montáž MPC01

7.1 Pokyny na montáž

Pri výbere miesta montáže displeja a pripájacej dosky dodržiavajte nasledovné inštrukcie:

• Prístroj musíte namontovať na mieste, ktoré je chránené pred vlhkosťou.
• Prístroj sa nesmie namontovať v prašnom prostredí. Montážna plocha musí byť rovná a dostatočne pevná. Dodržte dĺžku riadiaceho kábla 6 m.
• Namontujte pripájaciu dosku na chránenom mieste, podľa možností v blízkosti batérie, tak aby sa pripájací kábel nedotýkal žiadnych predmetov alebo sa nemohol alebo aby ho tieto predmety nemohli odtrhnúť.

Nastavenie prevádzkového režimu „čln": Odstráňte prepínač (obr. 3 1, strane 4).

7.3 Pripojenie a montáž displeja

MPC01 môžete namontovať na stenu alebo do steny. Pri montáži na stenu sa môže riadiaci kábel viesť buď cez stenu, alebo upevniť na stenu.

Montáž na stenu (obr. 4 A, strana 4)

Nasuňte riadiaci kábel (1) na prípojku na displeji. Preveďte kábel cez otvor na nadstavbovom ráme. Displej vložte do nadstavbového rámu. Upevnite nadstavbový rám a displejovú vložku štyrmi dlhými skrutkami, ktoré sú súčasťou dodávky, na vhodné miesto na stenu. Nasaďte krycí rám tak, aby zapadol.

Montáž do steny (obr. 4 B, strana 4)

Pripravte v stene otvor s rozmermi 11 × 9,9 cm a montážnou hĺbkou 2,5 cm.

Nasuňte riadiaci kábel (1) na prípojku na displeji. Upevnite displej štyrmi krátkymi skrutkami, ktoré sú súčasťou dodávky. Nasaďte krycí rám tak, aby zapadol.

7.4 Pripojenie a montáž pripájacej dosky

1 OUT 1 Spínateľný výstup 1 pre spotrebič

2 OUT 3 Spínateľný výstup 3 pre spotrebič

2a: +12 V

2b: Ukostrenie vypnuté

3 Pripojenie pre napájanie napätím

3a: +12 V

3b: Ukostrenie vypnuté

4 Pripojenie pre menič napätia série MSK, MSI, MSP

5 OUT 2 Spínateľný výstup 2 pre spotrebič

Kalibrácia snímača batérie

POZNÁMKA

Senzor batérie musí byť nanovo kalibrovaný, ak:

• bol senzor batérie odpojený od batérie
• bolo odpojené napájanie senzora batérie elektrickým prúdom

Pre kalibráciu senzora na stav nabitia pripojenej batérie postupujte nasledovne:

Snímač batérie potrebuje pokojovú fázu približne 8 hodín na kalibráciu.

Nasuňte koniec s káblovým okom červeného kábla (obr. 1 10, strana 3) na ľavý kontakt prípojky napájacieho napätia pripájacej dosky (obr. 5 3a, strana 5). Spojte koniec červeného kábla s okrúhlym káblovým okom s kladným pólom batérie. ▶ Nasuňte koniec s káblovým okom čierneho kábla (obr. 1 9, strana 3) na pravý kontakt prípojky napájacieho napätia pripájacej dosky (obr. 5 3a, strana 5). Spojte káblové oko čierneho kábla s pripájacím kontaktom spotrebiča snímača batérie na záporný pól batérie (obr. 6 1, strana 5).

Pripojenie spotrebiča k snímaču batérie

Pripojte záporný pól spotrebiča vždy k príslušnej prípojke snímača batérie, ktorá je na to určená (obr. 6 1, strana 5).

Otočte volič (obr. 2, strana 3), aby ste listovali po stránkach menu alebo po prvkoch v rámci stránky menu. Stlačte volič, aby ste sa dostali do podmenu alebo do režimu vykonávania zmien. Otáčajte volič, kým sa neobjaví hlásenie „Press to return“ a potom stlačte volič. √ Vrátite sa naspäť do „hlavného menu“.

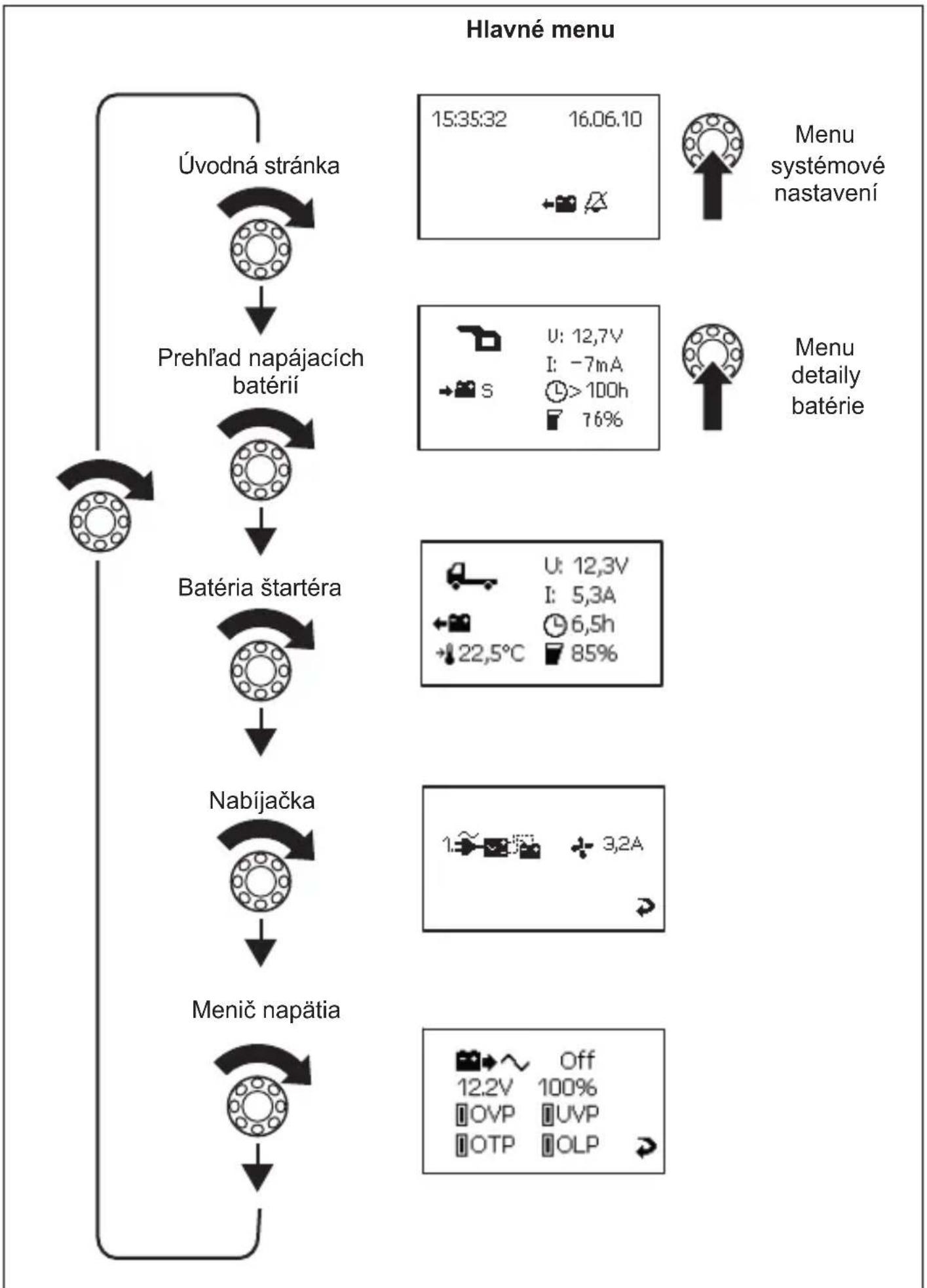

Na nasledujúcich štyroch obrázkoch uvidíte, ako sa môžete pohybovať v menu.

Otočte volič, aby ste označili šípku. Stlačte volič, aby ste opustili režim nastavení. Otáčajte volič, kým sa neobjaví hlásenie „Press to return“ a potom stlačte volič. √ Vrátite sa naspäť do „hlavného menu“.

Zmena systémových nastavení

Choďte na stránku menu „systémové nastavenia" (strana 241), pozri kap. „Pohyb v menu" na strane 239. Nastavte hodnotu pre:

- dátum a čas - časová

Stlačte volič. Stlačte volič, aby ste sa dostali k príslušnému parametru. Stlačte volič a otočením nastavte požadovanú hodnotu. Potvrďte nastavenú hodnotu stlačením voliča.

Nastavenie časových intervalov

Choďte na stránku menu „nastavenia standby" (strana 241), pozri kap. „Pohyb v menu" na strane 239. Nastavte interval, po ktorom sa hlavné menu automaticky zobrazí (obr. 8 1, strana 6) alebo MPC01 prejde do režimu standby (obr. 8 2, strana 6). Môžete si vybrať z nasledovných intervalov: 30 sek., 1 min., 2 min., 10 min., "--" (nepretržite). Nastavte požadovanú hodnotu, pozri kap. „Zmena hodnoty" na strane 246).

Odčítanie hodnôt batérie

Choďte na stránku menu požadovanej batérie, pozri kap. „Pohyb v menu" na strane 239.

POZNÁMKA

Na stránke menu „prehľad batérií spotrebičov" sa zobrazí priemerná hodnota všetkých napájacích batérií. Hodnoty batérie štartéra (prípojka IBS_B1) sa na tejto stránke menu nezohľadnia. Zobrazia sa na stránke menu „Batéria štartéra".

Zmena nastavení pre batérie A, B, C

Choďte na stránku menu „menu detaily batérie" (strana 242), pozri kap. „Pohyb v menu" na strane 239. Choďte na stránku menu požadovanej batérie. Stlačte volič, aby ste sa dostali do režimu nastavení. Otočte volič, aby ste označili hodnotu, ktorá sa má zmeniť. Nastavte požadovanú hodnotu, pozri kap. „Zmena hodnoty" na strane 246).

Programovanie spínateľných výstupov

Pre spínateľné výstupy 1-3 môžete na príplačajacej doske (obr. 5 1, 2, 5, strana 5) zadefinovať body spínania. Nastavená hodnota (10% - 90%) je súhrnná kapacita pripojených batérií. Ak je aktuálna hodnota súhrnnej kapacity vyššia ako nastavená hodnota, potom je výstup prepnutý na kostru. Ak je aktuálna hodnota súhrnnej kapacity nižšia ako nastavená hodnota, potom sa výstup odpojí od kostry.

Choďte na stránku menu „nastavenia spínateľných výstupov" (strana 243), pozri kap. „Pohyb v menu" na strane 239. Stlačte volič, aby ste sa dostali do režimu nastavení.

Otočte volič, aby ste označili hodnotu, ktorá sa má zmeniť. Nastavte požadovanú hodnotu, pozri kap. „Zmena hodnoty" na strane 246).

Choďte na stránku menu „nabíjačka" (strana 240), pozri kap. „Pohyb v menu" na strane 239. Stlačte volič, aby ste sa dostali do režimu nastavení.

Otočte volič, aby ste označili hodnotu, ktorá sa má zmeniť. Nastavte požadovanú hodnotu, pozri kap. „Zmena hodnoty" na strane 246).

Odčítanie detailov meniča napätia

Choďte na stránku menu „menič napätia" (strana 240), pozri kap. „Pohyb v menu" na strane 239.

Choďte na stránku menu „procesy batérie" (strana 242), pozri kap. „Pohyb v menu" na strane 239.

9 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné:

• chybné komponenty, - kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

10 Likvidácia

Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

11 Technické údaje

Zariadenie MPC01 je vybavené displejom a prípojovacou základnou doskou. Na displeji sa zobrazujú aktuálne informácie o stave každej batérie pripojenej k snímaču: prúd, napätie, teplota, zostávajúci čas nabíjania a zostávajúca kapacita (v %) všetkých pripojených batérií.

7.4 Pripojenie a montáž prípojovacej základovej dosky

Prípojka štartovacej batérie

9 IBS_B2C

Zistenie hodnoty batérie

Programovanie spínaných výstupov
