MPC01 - Sistema de gestión de baterías DOMETIC - Manual de uso y guía de instrucciones gratis

Marca	Dometic
Modelo	MPC01
Tipo de producto	Sistema de gestión de batería
Número de artículo	9102500073
Dimensiones pantalla (L x A x P)	130 x 115 x 6 mm
Dimensiones marco de montaje (L x A x P)	150 x 136 x 16 mm
Peso	Aproximadamente 300 g (estimación)
Tensión de entrada	8 – 30 V CC
Consumo eléctrico (modo activo)	150 mA
Consumo eléctrico (modo espera)	10 mA
Funciones principales	Monitoreo de hasta 4 baterías (1 arranque + 3 auxiliares), visualización tensión/corriente/temperatura/capacidad, salidas programables (3), alarma programable, modo espera, calibración automática de sensores
Accesorios incluidos	Placa de conexión con cubierta, marco de recubrimiento, pantalla, marco de montaje, 1 detector de batería (Hella Sensor MCA-HS1), cables de conexión, tornillos
Accesorios opcionales	Detector de batería adicional (ref. 9102500038)
Mantenimiento y limpieza	Proteger de la humedad y el polvo; limpiar con un paño seco y suave; no usar productos químicos
Seguridad	Respetar las instrucciones de seguridad: desconectar la alimentación antes de intervenir, usar cables de sección suficiente, evitar entornos húmedos o explosivos
Piezas de repuesto y reparabilidad	Detector de batería disponible como pieza de repuesto; sin información sobre la reparabilidad por el usuario
Información general	Diseñado para autocaravanas y barcos; certificado CE y E13; modo de funcionamiento ajustable (autocaravana/barco) mediante jumper

Preguntas frecuentes - MPC01 DOMETIC

¿Cómo instalar la pantalla del MPC01?

La pantalla se puede montar en la pared o empotrada. Para montaje en pared, fijar el marco de montaje con los tornillos largos, luego encajar el marco de recubrimiento. Para montaje empotrado, preparar un hueco de 11×9,9 cm y 2,5 cm de profundidad, fijar la pantalla con los tornillos cortos.

¿Cuántas baterías se pueden monitorear con el MPC01?

El MPC01 permite monitorear hasta 4 baterías: una batería de arranque (IBS_B1) y hasta tres baterías de alimentación (IBS_B2A, B, C). Se incluye un detector de batería; detectores adicionales están disponibles como accesorio.

¿Cómo calibrar el detector de batería?

El detector se calibra automáticamente después de un ciclo de carga/descarga. Para forzar la calibración, desconecte y vuelva a conectar la alimentación del detector. Se necesita un período de reposo de aproximadamente 8 horas para una calibración completa.

¿Cómo ajustar las salidas programables?

En el menú 'Ajustes de salidas conmutables', puede definir los umbrales de capacidad (10-90 %) para cada salida. Si la suma de las capacidades de las baterías es superior al umbral, la salida se activa (conectada a masa); de lo contrario se desactiva.

¿El MPC01 funciona con todos los cargadores?

No, el MPC01 está diseñado para funcionar solo con los cargadores MCA PerfectCharge, a través de la interfaz de bus CI.

¿Cómo cambiar del modo autocaravana al modo barco?

Un jumper en la placa de conexión (fig. 3, pos. 1) determina el modo. En la entrega, el jumper está puesto (modo autocaravana). Para el modo barco, retire el jumper.

¿Qué hacer si la pantalla no muestra nada?

Verifique la alimentación eléctrica (8-30 V) en la placa de conexión. Asegúrese de que el cable de señalización esté correctamente conectado entre la pantalla y la placa. Verifique también el fusible y el estado del detector de batería.

¿Cómo ajustar la alarma y el modo espera?

En el menú 'Ajustes del sistema', puede configurar el intervalo de tiempo antes de pasar al modo espera (30 s a continuo) y la hora de la alarma programable. La navegación se realiza con el botón giratorio.

¿Puedo conectar un inversor al MPC01?

Sí, el MPC01 tiene una conexión específica (fig. 5, pos. 4) para inversores de las series MSK, MSI, MSP. Consulte el capítulo 7.4 para la conexión.

¿Dónde encontrar detectores de batería adicionales?

Los detectores de batería adicionales (Hella Sensor MCA-HS1) están disponibles como accesorio bajo la referencia 9102500038.

MANUAL DE USUARIO MPC01 DOMETIC

Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones.

Índice

1 Explicación de los símbolos 60 2 Indicaciones de seguridad 61 3 Volumen de entrega 62 4 Accesorios 62 5 Uso adecuado 62 6 Descripción técnica 63 7 Conectar y montar el MPC01 64 8 Manejar el MPC01 67 9 Garantía 76 10 Gestión de residuos 76 11 Datos técnicos 76

1 Explicación de los símbolos

¡ADVERTENCIA!

Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.

¡ATENCIÓN!

Indicación de seguridad: su incumplimiento puede acarrear lesiones.

¡AVISO!

Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.

NOTA

Información adicional para el manejo del producto.

2 Indicaciones de seguridad

El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

• daños en el producto debido a influencias mecánicas y sobretensiones - modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Utilización del aparato para fines distintos a los descritos en las instrucciones

Tome las siguientes medidas básicas de seguridad en el manejo de aparatos eléctricos para la protección ante

• descargas eléctricas, peligro de incendio y lesiones

¡ADVERTENCIA!

- Los aparatos eléctricos no son juguetes.

Mantenga y utilice el aparato fuera del alcance de los niños.

• Las personas (incluidos los niños) que, debido a sus capacidades físicas, sensoriales o mentales, a su falta de experiencia o a su desconocimiento, no puedan usar el producto de forma segura, no tienen permitido utilizar este producto sin la vigilancia y las instrucciones de una persona responsable.
• Utilice el aparato solo para aquellos fines para los que ha sido diseñado.
• Asegúrese de que la longitud de la sección de cable sea suficiente.
• Tienda los cables de forma que las puertas o el capó del motor no los puedan dañar. Los cables aplastados pueden provocar lesiones que pongan en peligro la vida.

¡ATENCIÓN!

- Tienda los cables de tal forma que no se pueda tropezar con ellos ni se pueda dañar el cable. - No utilice este aparato

• en entornos con contenido de sal, humedad o mojados,
• en las proximidades de vapores agresivos,
• en áreas con riesgo de explosión.
• Siempre que realice tareas en el aparato, desconecte la alimentación de corriente.
• Tenga en cuenta que, incluso después de haberse activado el dispositivo de protección (fusible), algunas partes del aparato pueden seguir bajo tensión.
• No desconecte ningún cable mientras el aparato aún se encuentre en funcionamiento.

¡AVISO!

• Use tubos corrugados o guías de cables cuando los cables se tengan que pasar a través de paredes de chapa u otras paredes afiladas.
• No tienda los cables de forma que queden sueltos o muy doblados. Fije bien los cables.
• No tire de los cables.

3 Volumen de entrega

Pos. en fig. 1, Cantidad Denominación pagina 3
11 Platina de conexión y cubierta
2	1	M	a	r	c
3	1	P	a	n	t
4	1	M	a	r	c
51 Sensor de batería (Hella Sensor MCA-HS1)
61 Cable de conexión del sensor de batería
71 Cable de conexión del cargador
81 Cable de control
91 Cable de conexión masa (negro)
101 Cable de conexión polo positivo (rojo)
114 Tornillo,large
12	4 Tornillo,forto

4 Accesorios

Disponibles como accesorios (no incluidos en el volumen de entrega):

Denominación	N.° de articulo
Sensor de batería Hella Sensor MCA-HS1	9102500038

5 Uso adecuado

MPC01 (n.° de art. 9102500073) es un sistema de gestión de baterías que permite supervisar el estado de energía de varias baterías. MPC01 solo se puede usar con cargadores PerfectCharge MCA.

El aparato está previsto para ser integrado en autocaravanas y embarcaciones.

6 Descripción técnica

6.1 Función

El MPC01 consta de una pantalla y una platina de conexión. En la pantalla se muestra la información sobre el estado actual de cada batería conectada a través de un sensor de batería: corriente, tensión, temperatura, tiempo de carga restante y calidad restante (en %) de todas las baterías conectadas.

En el volumen de entrega del MPC01 se incluye un sensor de batería para conectar una batería. Para conectar más baterías se necesitan sensores de batería adicionales (n.° de art. 9102500038) (accesorios).

El MPC01 permite supervisar el estado de energía de la batería de arranque y de hasta tres baterías de abastecimiento. Para ello se conectan los sensores de batería al polo negativo de las baterías. La información extraída se transmite a la pantalla a través de la interfaz Cl Bus. Los sensores de batería miden la tensión, la corriente y la temperatura de la batería conectada. Además del sensor de batería suministrado se pueden conectar también otros tres sensores de batería (accesorios).

El MPC01 tiene tres salidas programables para desconectar consumidores en caso de que la capacidad de la batería descienda demasiado (función de supervisión de baterías).

El cargador de batería se conecta a la pantalla a través de la interfaz Cl Bus.

El MPC01 dispone de un modo de indicación y de un modo standby que se activa tras un intervalo previamente fijado.

Una función despertador programable activa la alarma a la hora previamente fijada.

Con un jumper se puede pasar del modo de funcionamiento "Autocaravana" al modo "Embarcación".

6.2 Elementos de referencia y mando de la pantalla

Pos. en fig. 2, págrina 3	Denominación Explicación
1 Pantalla Muestra values
2	B o selección	t Girarópara navegar en los menús o modifier values Pulsar: para selectionar elementos de menú o values

7 Conectar y montar el MPC01

7.1 Indicaciones para el montaje

Al elegir el lugar de montaje de la pantalla y la platina de conexión, tenga en cuenta las siguientes indicaciones:

• El aparato se debe instalar en un lugar protegido contra la humedad.
• El aparato no se puede montar en un entorno con mucho polvo.
• La superficie de montaje tiene que ser plana y tener una resistencia suficiente.
• Tenga en cuenta que el cable de control mide 6m
• Monte la platina de conexión en un lugar protegido, a ser posible cerca de las baterías, de forma que ningún objeto pueda rozar o arrancar los cables de conexión.

7.2 Cambiar el modo de funcionamiento

El modo de funcionamiento insertado y el modo de funcionamiento ajustado es "Autocaravana".

Para abastecer el módulo de funcionamiento "Embarcación": extraiga el jumper (fig. 31, página 4).

7.3 Conectar y montar la pantalla

Para el montaje en la pared, el cable de control se puede tener por dentro de la pared o ser fijado a ella.

Montaje en la pared (fig. 4 A, página 4)

Enchufe el cable de control (1) en la conexión de la pantalla.

Pase el cable de control por la cavidad del marco de montaje. Coloque la pantalla en el marco de montaje. Fije el marco de montaje y el módulo de pantalla con los cuatro tornillos largos, incluidos en el volumen de entrega, a un punto adecuado de la pared. Coloque el marco cobertor de forma que encaje.

Montaje bajo la pared (fig. 4 B, página 4)

Efectúe una cavidad en la pared de 11× 9,9 cm y una profundidad de 2,5 cm. Enchufe el cable de control (1) en la conexión de la pantalla. Fije la pantalla con los cuatro tornillos cortos incluidos en el volumen de entrega.

Coloque el marco cobertor de forma que encaje.

7.4 Conectar y montar la platina de conexión

Fije la cubierta y la platina de conexión con dos tornillos a un lugar apropiado.

Asegure los cables conectados utilizando medios adecuados, como abrazaderas de cable, para que los enchufes no se puedan arrancar de la platina.

NOTA

• En la conexión IBS_B2A tiene que estar conectada por lo menos la batería de alimentación A para que se puedan leer los datos MPC01.
• Se pueden conectar hasta tres baterías de alimentación (IBS_B2A, IBS_B2B y IBS_B2C) y una batería de arranque (IBS_B1).

Según el número de baterías de alimentación conectadas, ocupe las siguientes conexiones:

• Conexión de una batería de alimentación: IBS_B2A (fig. 5 10, página 5)
• Conexión de dos baterías de alimentación: IBS_B2A (fig. 5 10, página 5) e IBS_B2B (fig. 5 7, página 5)
• Conexión de tres baterías de alimentación: IBS_B2A (fig. 5 10, página 5), IBS_B2B (fig. 5 7, página 5) e IBS_B2C (fig. 5 9, página 5)

Conecte el cable de conexión y el de unión de la suma de forma:

Pos. en

fig. 5, Denominación Explicación página 5

1 OUT 1 Salida 1 conmutable para consumidores

2 OUT 3 Salida 3 conmutable para consumidores

2a: +12 V

2b: masa

3 Conexión para la alimentación de tensión

3a: +12 V

3b: masa

4 Conexión para inversor de las series MSK, MSI, MSP

5 OUT 2 Salida 2 conmutable para consumidores

6 Conexión para pantalla

7 IBS_B2B Conexión para batería de alimentación B

9 IBS_B2C Conexión para batería de alimentación C

10 IBS_B2A CI Bus Conexión para batería de alimentación A, cargador

Conexión del sensor de batería

En los modos de configuración "Embarcación" y "Autocaravana" se pueden conectar adicionalmente a la batería de arranque las baterías de consumidores A, B y C.

En el modo de funcionamiento "Embarcación", la conexión de batería IBS_B2C no se incluye en la suma de corriente y tensión de "Vista general de las baterías de alimentación". Por lo general, en la conexión de batería IBS_B2C se debe enchufar el sensor de batería del hidrojet lateral.

Una el cable de conexión del sensor de batería (fig. 1 6, página 3) con el sensor de batería (fig. 1 5, página 3). Fije el sensor de batería al polo negativo de la batería. Conecte el cable azul del cable de conexión del sensor de batería (fig. 1 6, página 3) al polo positivo de la batería (alimentación de tensión). Enchufe el cable rojo con el conductor blanco a la correspondiente conexión bus CI de la platina de conexión (fig. 5 6-10, página 5).

Calibrar el sensor de la batería

NOTA

Debe volver a calibrarse el sensor de la batería cuando

• se desconecta de la batería el sensor de la batería
• se desconecta la alimentación de tensión del sensor de la batería

Para calibrar el sensor al nivel de energía de la batería conectada, proceda del siguiente modo:

Conecte un aparato potente (20 - 30 A) a la batería durante entre 3 y 5 minutos.

Repítalo entre 2 y 3 veces. Desconecte el aparato. Deje algo de tiempo para que el sensor se calibre (corriente de la batería < 100 mA).

NOTA

El sensor de batería necesita una fase de reposo de aproximadamente 8 horas para calibrar.

Si desea poner a cero los datos del sensor, interrumpa la alimentación de tensión del mismo.

Conectar MPC01 a la alimentación de tensión

Inserte el terminal del cable rojo (fig. 10, página 3) en el contacto izquierdo de la conexión de la alimentación de tensión de la platina de conexión (fig. 5 3a, página 5). Una el final del cable rojo con el terminal redondo al polo positivo de la batería. Inserte el terminal del cable negro (fig. 1 9, página 3) en el contacto derecho de la conexión de la alimentación de tensión de la platina de conexión (fig. 5 3b, página 5). Una la arandela del terminal del cable negro con el contacto de conexión del consumidor del sensor de la batería al polo negativo de una batería (fig. 6 1, página 5).

Conexión del consumidor al sensor de batería

Conecte siempre el polo negativo de los consumidores a la correspondiente conexión del sensor de batería (fig. 6 1, página 5) prevista para ello.

8 Manejar el MPC01

Navegar por el menú

Desplácese por los menús de la siguiente forma:

Gire el botón de selección (fig. 2, página 3) para pasar las páginas del menú o para ver los elementos de una página de menú. Pulse el botón de selección para ir a los submenús o al menú de modificación. Gire el botón de selección hasta que aparezca el mensaje "Press to return" y, seguidamente, pulse el botón de selección. Así se vuelve al menú principal.

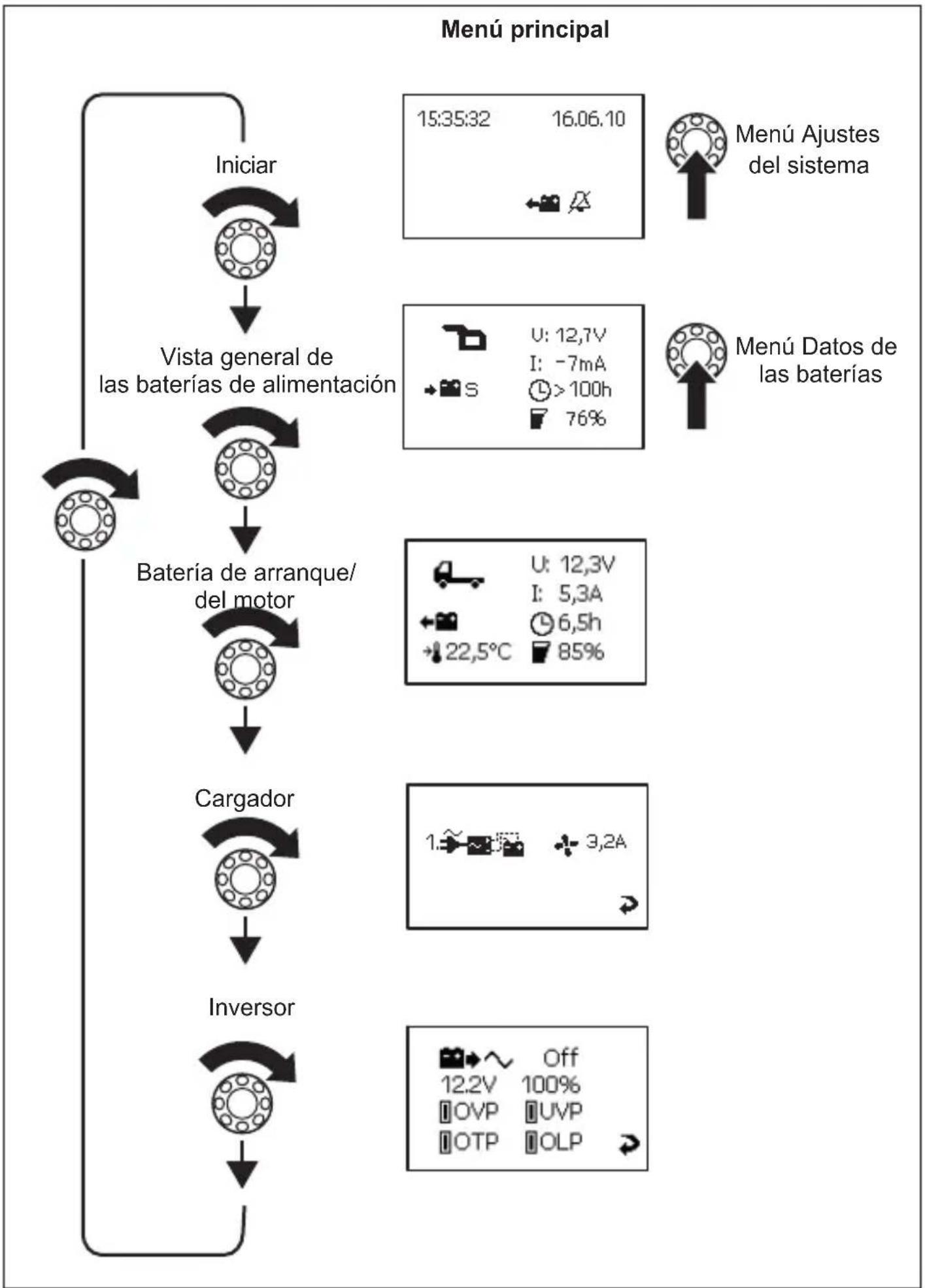

Las siguientes cinco figuras muestran cómo se navega por el menú.

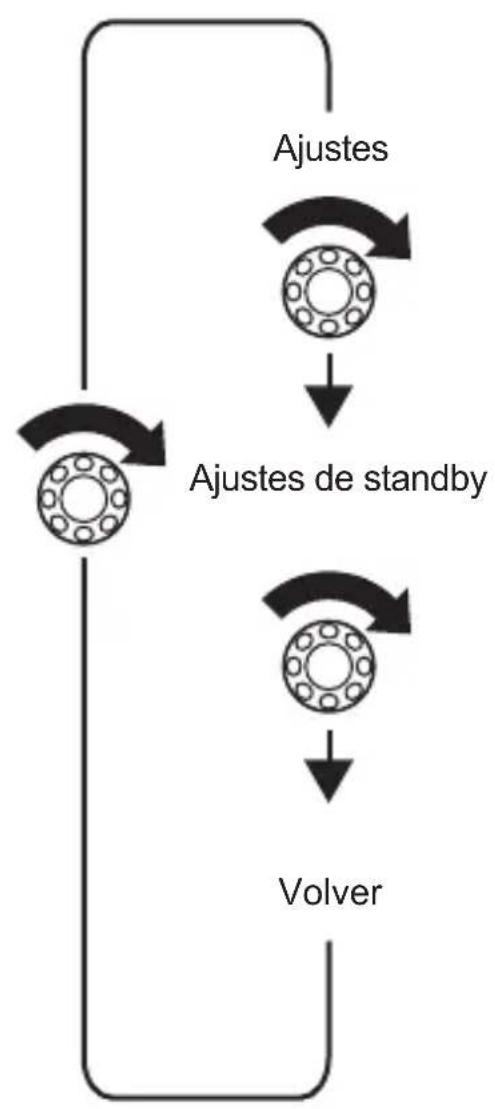

Menú Ajustes del sistema

Menú Datos de las baterías

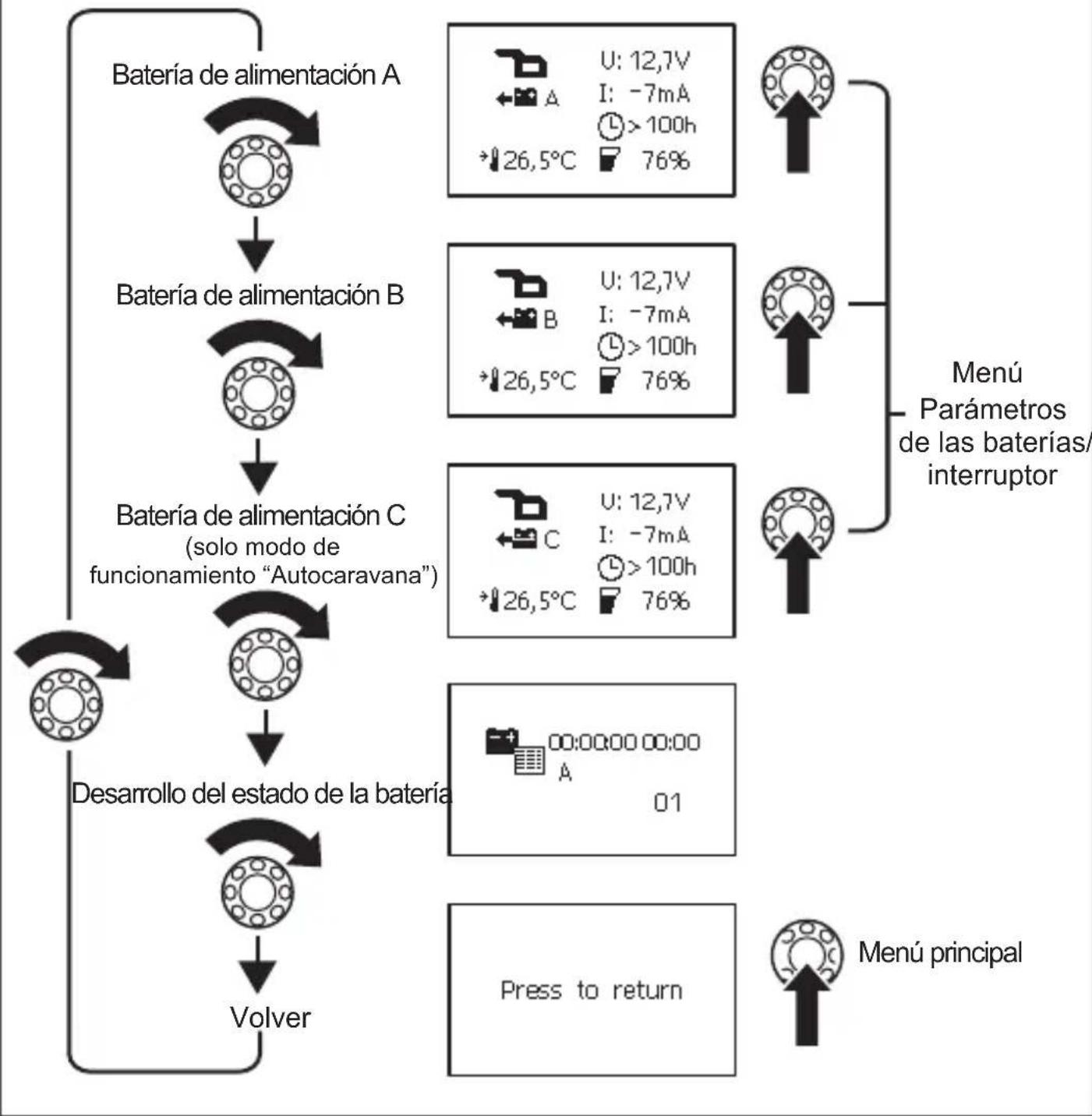

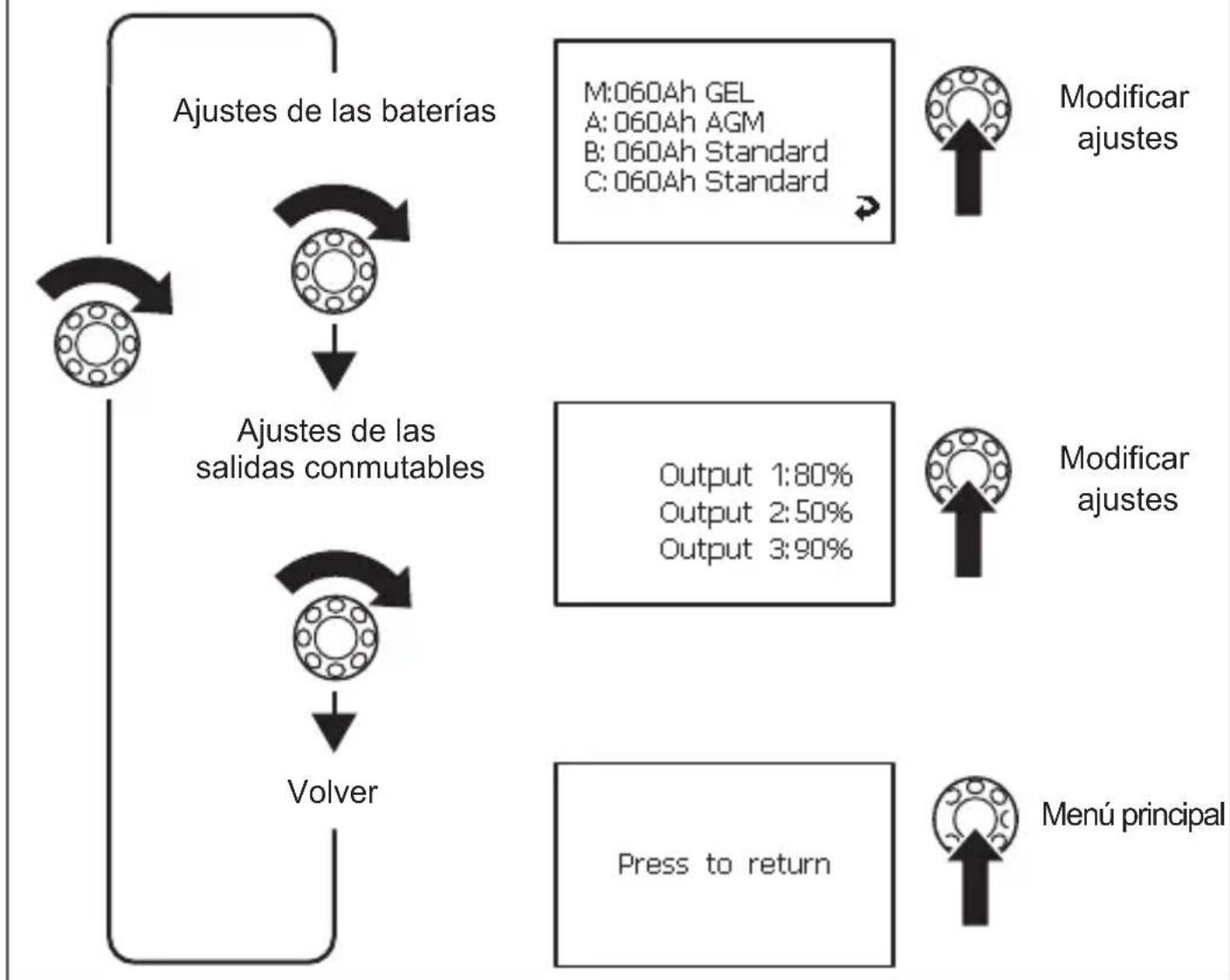

Menú Parámetros de las baterías/interruptor

Símbolos de la pantalla

Símbolo Explicación
	Batería de arranque de la autocaravana
	Batería de alimentación de la autocaravana
	Batería de arranque de la embarcación
	Batería de alimentación de la embarcación
	La batería se está cargando
	La batería se está descargando cuando a los consumidores connectados
S Resumen de todos los values de la batería
A Batería de alimentación A
B Batería de alimentación B
C Batería de alimentación C
M Batería de arranque
U Tensión de funcionaiento
|Valor positivo: la batería se está cargando Valor negativo: la batería se está descargando.
	Ventilador activado
1.500ml	Cargador l conectado
	Desarrollo del estado de la batería
	Cuando se está cargando la batería: tiempo dearga restante Cuando se está descargando la batería: tiempo durante el cuales todas áspe possible utilizar
	Porcentaje de la capacité dearga
	Temperatura de la batería. Solo se muestra en las páginas de menú “Vista detallada” de cada batería.
	Fecha, hora, descentador
	Despertador, conmutada
	Despertador, desconectar

Modificar valor

Presione el botón de selección para poder modificar el valor.

Gire el botón de selección para cambiar el valor. Pulse el botón de selección para guardar el valor.

Cuando se modifican valores se muestra una flecha (fig. 7 1, página 6).

Pulse el botón de selección para marcar la flecha. Pulse el botón de selección para salir del modo de ajuste. Gire el botón de selección hasta que aparezca el mensaje "Press to return" y, seguidamente, pulse el botón de selección. Así se vuelve al menú principal.

Cambiar los ajustes del sistema

Vaya a la página de menú "Ajustes del sistema" (página 69), véase el capítulo "Navegar por el menú" en la página 67. Ajuste los valores para: fecha y hora, despertador. Presione el botón de selección. Gire el botón de selección para ir al parámetro que corresponda. Presione el botón de selección y ajuste el valor que desee girándolo.

Confirme el valor ajustado presionando el botón de selección.

Ajustar los intervalos de tiempo

Vaya a la página de menú "Ajustes de standby" (página 69), véase el capítulo "Navegar por el menú" en la página 67.

Ajuste el intervalo tras el cual el menú principal aparece automáticamente (fig. 8 1, página 6) o el MPC01 cambia al modo Standby (fig. 8 2, página 6). Puede elegir entre los siguientes intervalos: 30 seg., 1 min., 2 min., 10 min., "---" (constante).

Ajuste el valor que desee, véase el capítulo "Modificar valor" en la página 74.

Leer los valores de la batería

Vaya a la página de menús de la batería que desee, véase el capítulo "Navegar por el menú" en la página 67.

NOTA

En la página de menú "Vista general de las baterías de alimentación" se muestra el valor medio de todas las baterías de alimentación. Los valores de la batería de arranque (conexión IBS_B1) no se tienen en cuenta en esta página de menú. Se representan en la página de menú "Batería de arranque".

Modificar los ajustes de las baterías A, B, C

Vaya al menú "Menú datos de las baterías" (página 70), véase el capítulo "Navegar por el menú" en la página 67. Vaya a la página de menú de la batería que desee. ▶ Pulse el botón de selección para ir al modo de ajuste.

Gire el botón de selección para marcar el valor que se vaya a cambiar. Ajuste el valor que desee, véase el capítulo "Modificar valor" en la página 74.

Programar las salidas conmutables

Se pueden definir los puntos de conmutación para las salidas conmutables 1 a 3 en la platina de conexión (fig. 5 1, 2, 5, página 5). El valor ajustado (10% - 90%) es la suma total de la capacidad de todas las baterías conectadas. Si el valor actual de la capacidad total es superior al valor ajustado, entonces la salida correspondiente está conectada a masa. Si el valor actual de la capacidad total es inferior al valor ajustado, entonces la salida no está conectada a masa.

Vaya a la página de menú "Ajustes de las salidas conmutables" (página 71), véase capítulo "Navegar por el menú" en la página 67. Pulse el botón de selección para ir al modo de ajuste. Gire el botón de selección para marcar el valor que se vaya a conmutar.

Ajuste el valor que desee, véase capítulo "Modificar valor" en la página 74.

Leer los datos del cargador y modificar los ajustes.

Vaya a la página de menú "Cargador" (página 68), véase capítulo "Navegar por el menú" en la página 67. Pulse el botón de selección para ir al modo de ajuste.

Gire el botón de selección para marcar el valor que se vaya a conmutar. Ajuste el valor que desee, véase capítulo "Modificar valor" en la página 74.

Leer los datos del inversor.

Vaya a la página de menú "Inversor" (página 68), véase capítulo "Navegar por el menú" en la página 67.

Consultar el desarrollo del estado de las baterías.

NOTA

Se genera solo una entrada cuando la batería está descargada por debajo del 5 % (descarga total) y se carga a continuación por encima del 95 % (carga completa).

La página de menú muestra fecha y hora de los procesos de carga y descarga de las baterías. Se guardan hasta 50 posiciones.

Vaya a la página de menú "Desarrollo del estado de la batería" (página 70), véase capítulo "Navegar por el menú" en la página 67.

9 Garantía

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía debe enviar lo siguiente:

• componentes defectuosos,
• una copia de la factura con fecha de compra,
• el motivo de la reclamación o una descripción de la avería.

10 Gestión de residuos

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

11 Datos técnicos

	MPC01
N.° art.: 9102500073
Tensión de entrada: 8 – 30 V==
Consumo de corriente: 150 mA en modo de indicación, 10 mA en modo de standby
Diversiónes de la pantalla (A x H x P): 130 x 115 x 6 mm
Dimensiones del marco de montaje (A x H x P): 150 x 136 x 16 mm
Homologación:	CE E13

9 Garantía
