| Značka | Dometic |
| Model | MPC01 |
| Typ produktu | Systém řízení baterie |
| Číslo artiklu | 9102500073 |
| Rozměry displeje (Š x V x H) | 130 x 115 x 6 mm |
| Rozměry montážního rámu (Š x V x H) | 150 x 136 x 16 mm |
| Hmotnost | Přibližně 300 g (odhad) |
| Vstupní napětí | 8 – 30 V DC |
| Elektrická spotřeba (aktivní režim) | 150 mA |
| Elektrická spotřeba (pohotovostní režim) | 10 mA |
| Hlavní funkce | Sledování až 4 baterií (1 startovací + 3 pomocné), zobrazení napětí/proudu/teploty/kapacity, programovatelné výstupy (3), programovatelný alarm, pohotovostní režim, automatická kalibrace senzorů |
| Součástí balení | Připojovací deska s krytem, krycí rám, displej, montážní rám, 1 detektor baterie (Hella Sensor MCA-HS1), propojovací kabely, šrouby |
| Volitelné příslušenství | Další detektor baterie (ref. 9102500038) |
| Údržba a čištění | Chraňte před vlhkostí a prachem; čistěte suchým a jemným hadříkem; nepoužívejte chemické prostředky |
| Bezpečnost | Dodržujte bezpečnostní pokyny: před zásahem odpojte napájení, používejte kabely s dostatečným průřezem, vyhněte se vlhkému nebo výbušnému prostředí |
| Náhradní díly a opravitelnost | Detektor baterie je k dispozici jako náhradní díl; žádné informace o opravitelnosti uživatelem |
| Obecné informace | Určeno pro obytné vozy a lodě; certifikováno CE a E13; režim provozu nastavitelný (obytný vůz/loď) pomocí propojky |
Často kladené otázky - MPC01 DOMETIC
Dotazy uživatelů ohledně MPC01 DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Systém správy baterie ve formátu PDF zdarma! Najděte svůj návod MPC01 - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MPC01 značky DOMETIC.
NÁVOD K OBSLUZE MPC01 DOMETIC
Fi Akkuhallintajärjestelmä Asennus- ja käyttöohje. 180 RU Система управления батареями Инструкция по монтажу и эксплуатации 197 PL Układ zarządzania akumulatorami Instrukcja montażu i obsługi 215 SK Systém manažmentu batérií Návod na montáž a uvedenie do prevádzky 232 CS Systém řízení a sledování stavu akumulátoru Návod k montáži a obsluze 249 HU Akkumulátorkezelő rendszer Szerelési és használati útmutató 266
3
4 A 1
09:00
02:07:57
18.02.10
SW:Mar 10 2013
2 1
30 sec
min
2 Bezpečnostné pokyny
Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:
| Označenie | Č. výrobku |
| Snímač batérié Hella Sensor MCA-HS1 | 9102500038 |
Programovateľná funkcia Časovača včas upozorní na vopred nastavený okamih.
Prepínačom možno prepínať prevádzkové režimy „obytné automobil" a „čln".
7.2 Zmena prevádzkového režimu
Prevádzkový režim sa určí prepínačom (obr. 3.1, strana 4). V stave dodávky je prepínač nastavený na prevádzkový režim „obytný automobil“.
Pevne priskrutkujte kryt a pripájaciu dosku dvomi skrutkami na vhodnom mieste. Pripojený kábel zaistite vstupnými prostriedkami, napr. káblovými príchytkami, aby sa zásuvka nevytrhla z pripájacej dosky.
POZNÁMKA
- Do prípojky IBS_B2A sa musí pripojiť aspoň napájacia batéria A, aby MPC01 mohol zobraziť údaje.
- Môžu sa pripojiť až tri napájacie batérie (IBS_B2A, IBS_B2B a IBS_B2C) a jedna batéria štartéra (IBS_B1).
Podľa počtu pripojených napájacích batérií použite nasledovné prípojky:
- Pripojenie jednej napájacej batérie: IBS_B2A (obr. 5.10, strana 5)
- Pripojenie dvoch napájacích batérií: IBS_B2A (obr. 5.10, strana 5) a IBS_B2B (obr. 5.7, strana 5)
- Pripojenie troch napájacích batérií: IBS_B2A (obr. 5.10, strana 5), IBS_B2B (obr. 5.7, strana 5) a IBS_B2C (obr. 5.9, strana 5)
Pripájací a spájací kábel pripojte nasledovne:
Pripojenie snímača batérie
V prevádzkovom režime „čln“ a „obytný automobil“ môžete navyše k batérii štartéra pripojiť napájacie batérie A, B a C.
Prípojka batérie IBS_B2C v prevádzkovom režime „čln“ sa nezahrnie do sumárneho výpočtu prúdu a napätia v „prehľade batérií spotrebičov“. Spravidla by sa mal na prípojku batérie IBS_B2C nasunúť snímač batérie bočného vychýľovača prúdu.
Spojte pripájací kábel snímača batérie (obr. 1.6, strana 3) so snímačom batérie (obr. 1.5, strana 3). Upevnite snímač batérie na záporný pól batérie. Zovrite modrý kábel pripájacieho kábla snímača batérie (obr. 1.6, strana 3) na kladný pól batérie (napájacie napätie). Nasuňte červený kábel s bielym konektorom na príslušnú prípojku C1 zbernice pripájacej dosky (obr. 5.6-10, strana 5).
Pripojte výkonný spotrebič (20 - 30 A) k batérii na dobu 3 až 5 minút. Toto zopakujte 2 až 3-krát.
Odpojte spotřebič. Dejte senzoru baterie trochu času, aby se sám zkalibroval (proud baterie < 100 mA).
POZNÁMKA
Chcete-li kalibrační údaje snímače resetovat, přerušte elektrické napájení snímače.
Připojení MPC01 ke zdroji napětí

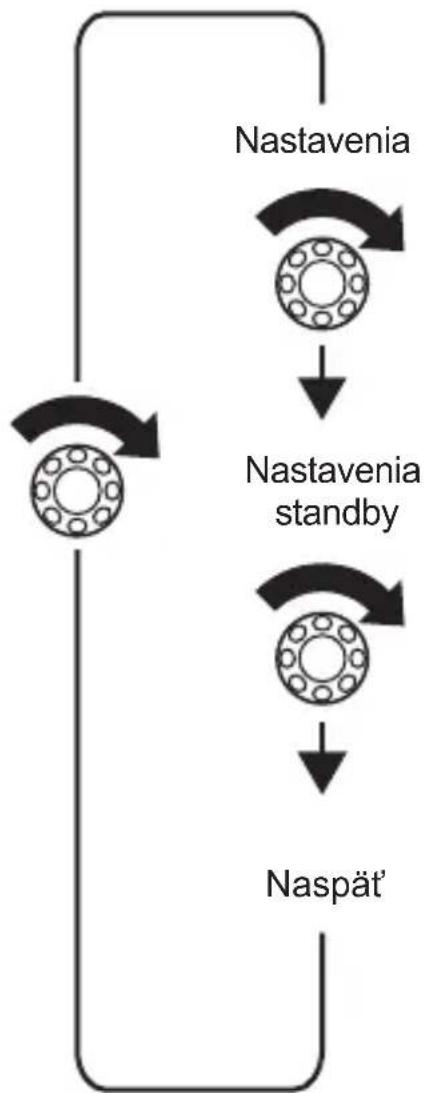

Menu systémové nastavení
Změna nastavení
Změna nastavení
Hlavní menu

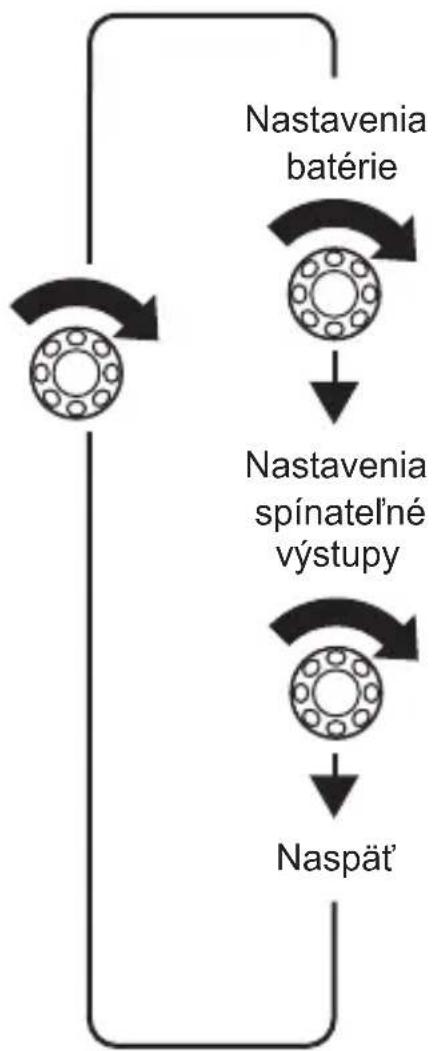

Menu parametry baterie/spínače
Symboly na displeji
| Symbol Vysvetlenie | |
| Batária šartéra obytný automobil | |
| Batária napájania obytný automobil | |
| Batária šartéra Čln | |
| Batária napájania Čln | |
| Batária sa nabíja | |
| Batária sa pripojeným spotrebičom vybíja | |
| S Zhrnutie věstkych hodnám tbatériè | |
| A Napájacia batériè A | |
| B Napájacia batériè B | |
| C Napájacia batériè C | |
| M Batária šartéra | |
| U Prevádkové napätie | |
| I Kladná hodnota: Batária sa nabíja Zápoprůvá hodnota: Batária sa vybíja | |
| Ventilatór zapnutý | |
| 1.000 | Nabíjǎcka 1 pripojená |
| Procesy batérié | |
| L | ked' sa batérié jabía: dostávajúci Čas nabíjania ked' sa batériá vybíja: dostávajúci Čas využitia |
| Kapacita nabitia v percentách | |
| +1 | Teplota batérié Zobrazí sa na stránkach menu „detailné prehláad“ Jed- notlivěch batérii. |
| 17 | Nastavenie budíka, dátumu a Času |
| Budík zap | |
| Budík vyp | |
Změna hodnoty
Stiskněte volič, abyste mohli změnit hodnotu.
Otočte voličem, abyste nastavili požadovanou hodnotu. Stiskněte volič, abyste uložili hodnotu.
Při změně hodnot se zobrazí šipka (obr. 7, strana 6).

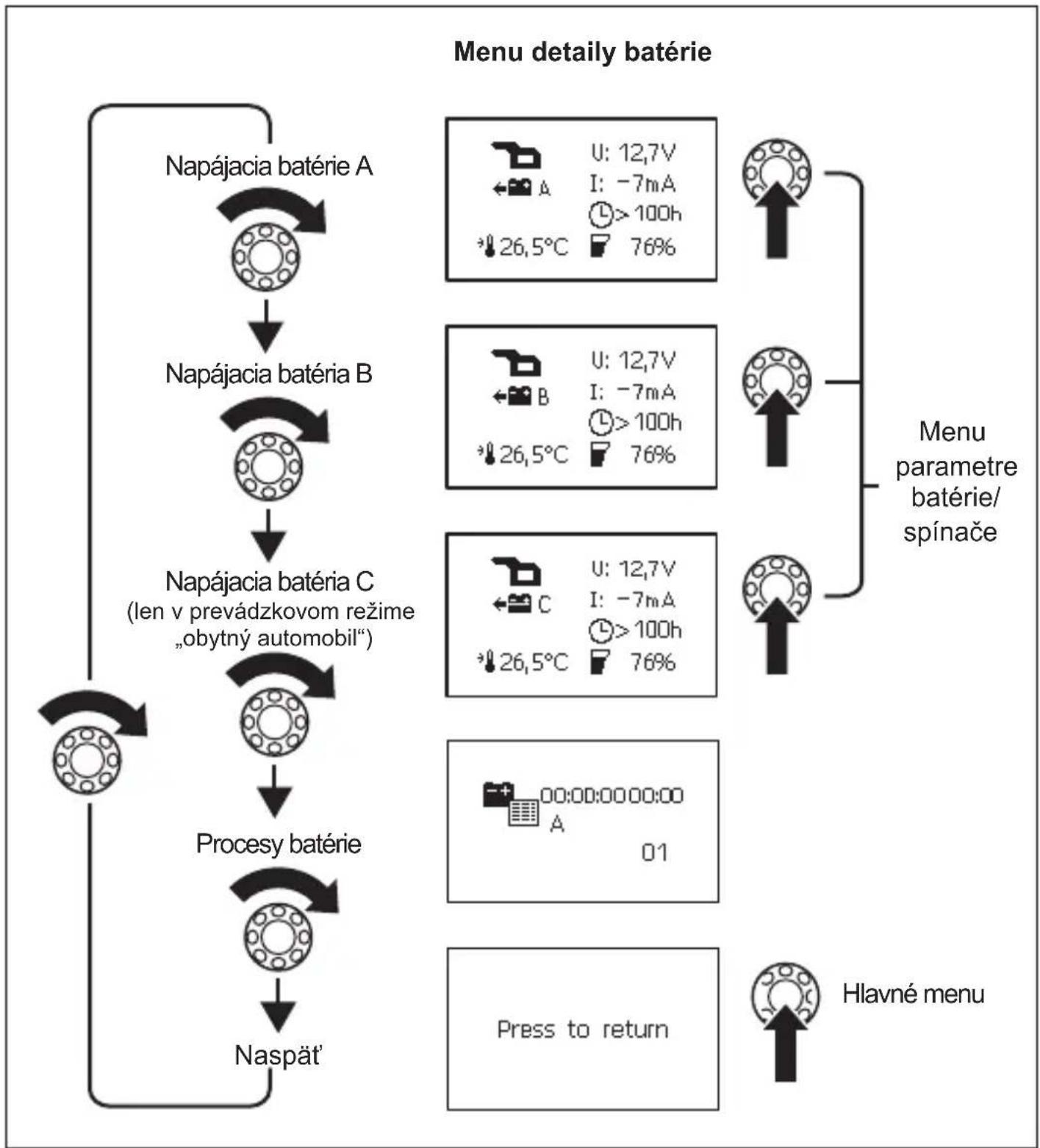

Odečítání detailů nabíječky a změna nastavení
Záznam bude vytvořen až tehdy, když se baterie vybije pod 5 % (hluboké vybití) a následně nabije nad 95 % (úplné nabití).
Stránka zobrazí menu datum a čas procesů nabíjení a vybíjení baterie. Uloží se až 50 záznamů.
Obalový materiál pokud možno odevzdejte do příslušného odpadu k recyklaci.
| MPC01 | |
| Č. výrobku: 9102500073 | |
| Vstrupné napătie: 8 – 30 V=== | |
| Odber prúdu: 150 mA v režime zobrazenia, | 10 mA v pohotovostnom režime |
| Rozmery displej (Š x V x H): 130x115 | x6 mm |
| Rozmery nadstavbový rám (Š x V x H): | 150 x 136 x 16 mm |
| Povolenie: | CE E13 |
Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.
Obsah
1 Vysvětlení symbolů 249 2 Bezpečnostní pokyny 250 3 Obsah dodávky 251 4 Příslušenství 251 5 Použití v souladu se stanoveným účelem 251 6 Technický popis 252 7 Připojení a montáž zařízení MPC01 253 8 Obsluha zařízení MPC01 256 9 Záruka 265 10 Likvidace 265 11 Technické údaje 265
1 Vysvětlení
VÝSTRAHA!
Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.
UPOZORNĚNÍ!
Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.
POZOR!
Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
2 Bezpečnostní pokyny
V následujících případech nepřebírá výrobce žádné záruky za škody:
- Poškození výrobku působením mechanických vlivů a přepětí. Změna výrobku bez výslovného souhlasu výrobce.
- Použití k jiným účelům, než jsou popsány v tomto návodu.
Při použití elektrických přístrojů dodržujte následující zásadní bezpečnostní opatření k ochraně před následujícími nebezpečími:
- zasažení elektrickým proudem - nebezpečí požáru - úrazy
VÝSTRAHA!
- Elektrické přístroje nejsou hračky pro děti!
Přístroj používejte a skladujte mimo dosah dětí.
- Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, nesmějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
- Používejte přístroj pouze v souladu s jeho určením.
- Pamatujte na dostatečný průřez vodiče.
- Instalujte kabely tak, aby nemohly být poškozeny dveřmi nebo kryty motorového prostoru. Přivřené kabely mohou mít za následek životu nebezpečné úrazy.
UPOZORNĚNÍ!
- Instalujte vodiče tak, aby nehrozilo nebezpečí zakopnutí a nemohlo dojít k poškození kabelů. Nepoužívejte přístroj za těchto podmínek:
- Vlhké nebo mokré prostředí, prostředí s obsahem soli - Blízkost agresivních výparů - Oblasti ohrožené explozí
- Při práci na přístroji vždy přerušte napájení elektrickým proudem.
- Pamatujte, že i po vypnutí ochranného zařízení (pojistky) mohou být součásti přístroje pod napětím.
- Neodpojujte žádné kabely, dokud je přístroj ještě v provozu.
POZOR!
- Používejte průchodky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami. Nepokládejte kabely volně nebo ostře zalomené. Vodiče dobře upevněte.
- Netahejte za rozvody.

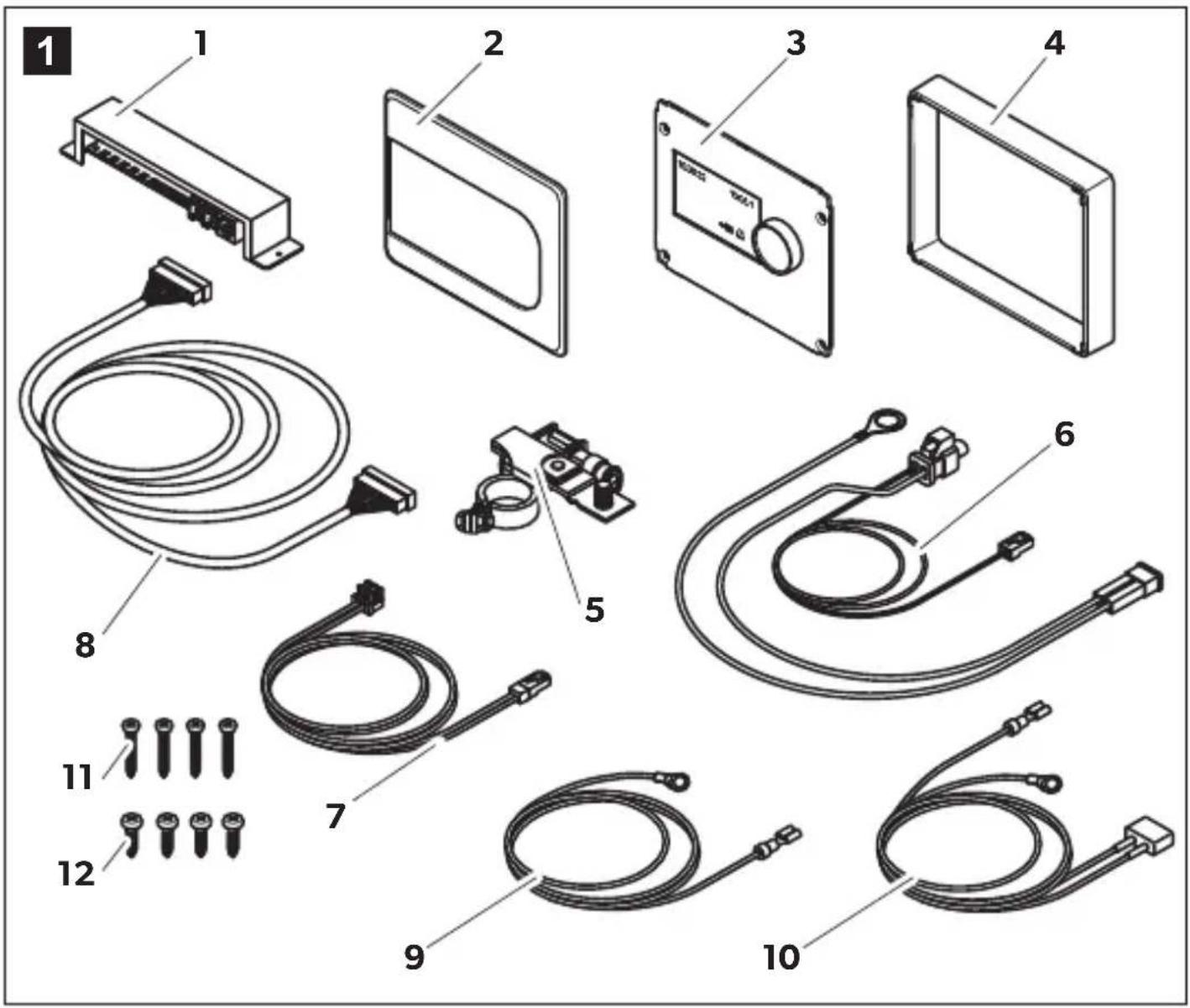

3 Obsah dodávky
| Poz. na obr. 1, Množství Název strana 3 | |||||
| 11 Prípojovaci základová deska a kryt | |||||
| 2 | 1 | K | r | y | c i |
| 3 | 1 | D | i | s | p l |
| 4 | 1 | R | á | m n | á |
| 51 Snímač baterie (Hella Sensor MCA-HS1) | |||||
| 61 Prípojovaci kabel snímače baterie | |||||
| 71 Prípojovaci kabel nabíječky | |||||
| 81 Rédicího kabelu | |||||
| 91 Prípojovaci kabel hmota (červné) | |||||
| 101 Prípojovaci kabel kladný pol (černá) | |||||
| 114 Šroub, dlouho | |||||
| 124 Šroub krátký | |||||
| 4 Pří s l u š e n s | |||||
Dodávané příslušenství (není součástí dodávky):
| Název | Č. výrobku |
| Snímač baterie Hella Sensor MCA-HS1 | 9102500038 |
5 Použití v souladu se stanoveným účelem
Zařízení Dometic MPC01 (výr. č. 9102500073) je systém řízení a sledování stavu akumulátoru, který kontroluje stav nabití několika baterií. Zařízení MPC01 smíte používat pouze s nabíječkami PerfectCharge MCA.
Přístroj je určen k vestavbě do obytných automobilů a lodí.
6 Technický popis
6.1 Funkce
Součástí dodávky MPC01 je jeden snímač baterie k připojení jedné baterie. K připojení dalších baterií budete potřebovat další snímače baterií (výr. č. 9102500038) (příslušenství).
Zařízení MPC01 umožňuje kontrolovat stav nabití startovací baterie a až tří napájecích baterií. Za tímto účelem jsou k zápornému a kladnému pólu baterie připojeny snímače baterie. Informace, které shromáždí, jsou pomocí rozhraní sběrnice CI přenášeny na displej. Snímače baterie měří napětí, proudy a teplotu připojené baterie. Kromě dodaného snímače baterie můžete připojit další snímače baterií (příslušenství).
Zařízení MPC01 je vybaveno třemi programovatelnými výstupy k odpojení spotřebičů, pokud je kapacita baterie příliš nízká (funkce kontroly baterie).
Nabíječka baterie je propojena s displejem pomocí sběrnicového rozhraní CI.
Zařízení MPC01 je vybaveno zobrazovacím a pohotovostním (standby) režimem, který je aktivován po uplynutí předem stanoveného intervalu.
Programovatelná funkce budíku včas upozorní na původně nastavený okamžik.
Pomocí můstku můžete přepnout z režimu „Obytný vůz" na „Loď".
| Poz. na obr. 2, Název Vysvětlení strana 3 | |
| 1 Displej Zobrazije hodnoty | |
| 2 Nastavovací tlačítko | Otáčení: Navigace v nabídkách nebozměna hodnot Stisknutí: Výběr.czástí nabídek nebo hodnot |
7 Připojení a montáž zařízení MPC01
7.1 Pokyny k montáži
Při výběru místa instalace displeje a připojovací základové desky dodržujte následující pokyny:
- Přístroj musí být instalován na místě chráněném před vlhkostí.
- Přístroj nesmíte instalovat v prašném prostředí. Montážní plocha musí být rovná a dostatečně pevná.
- Dodržujte pokyny o délce řídicího kabelu 6 m.
- Namontujte připojovací základovou desku do chráněného místa, pokud možno v blízkosti baterií tak, aby se přívodního kabelu nedotýkaly žádné předměty, a aby nemohl být kabel vytržen.
7.2 Změna provozního režimu

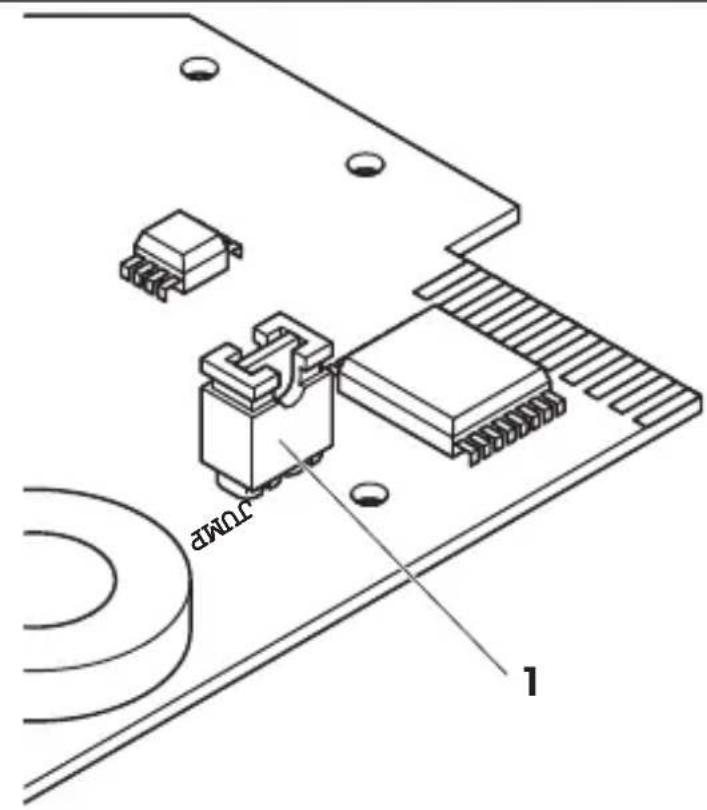

Provozní režim je nastaven pomocí můstku (obr. 3 1, strana 4). Po dodání je můstek zapojený a je nastavený provozní režim „Obytný vůz".
Nastavení režimu „Loď“: Odpojte můstek (obr. 3 1, strana 4).
7.3 Připojení a montáž displeje
Zařízení MPC01 můžete namontovat na stěnu nebo zasadit do stěny. Při montáži na stěnu můžete řídicí kabel vést stěnou, nebo jej můžete upevnit podél stěny.

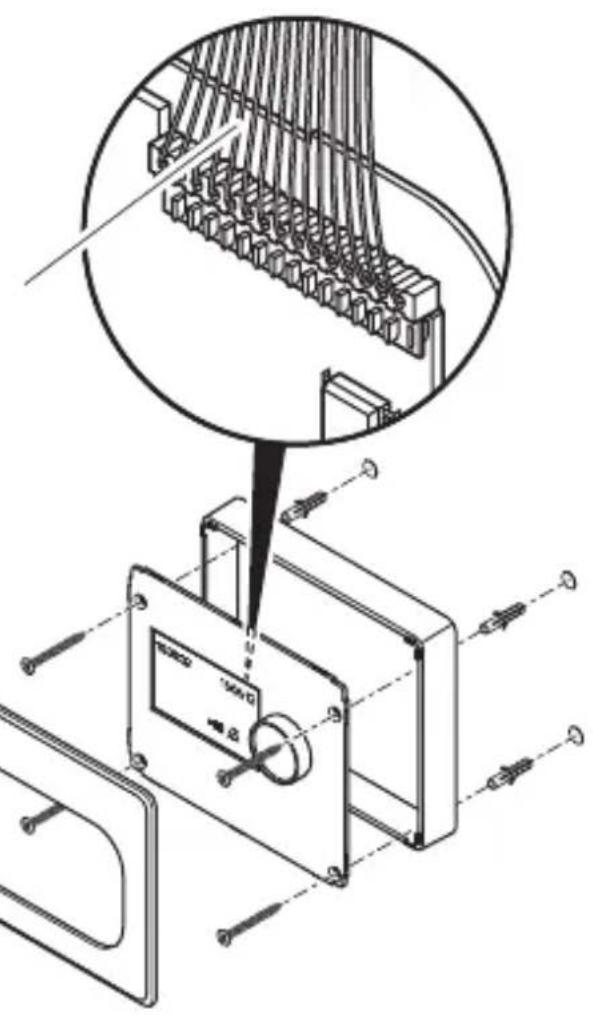

Montáž na stěnu (obr. 4 A, strana 4)
Připojte řídicí kabel (1) k přípojce v displeji.
Veďte řídicí kabel otvorem v konstrukčním rámu. Vložte displej do konstrukčního rámu. Upevněte konstrukční rám a jednotku displeje čtyřmi dlouhými šrouby, které jsou součástí dodávky, na vhodné místo na stěně. Nasaďte krycí rám do správné polohy.

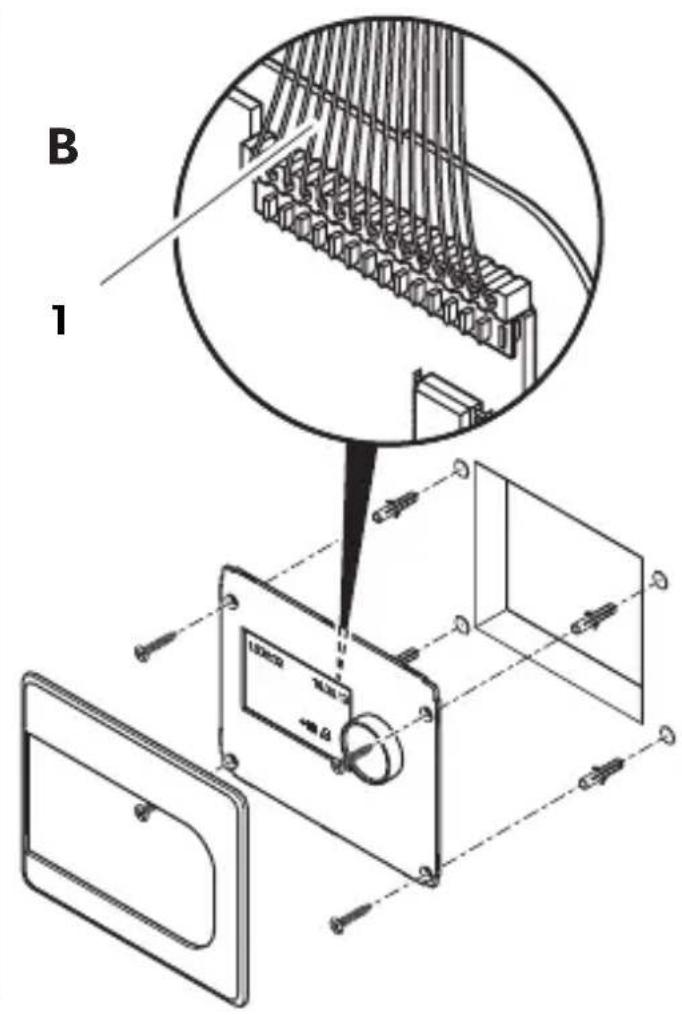

Vsazení do stěny (obr. 4 B, strana 4)
Připravte ve stěně otvor o rozměrech 11 x 9,9 cm a hloubce 2,5 cm. Připojte řídicí kabel (1) k přípojce v displeji. Upevněte displej čtyřmi krátkými šrouby, které jsou součástí dodávky. Nasaďte krycí rám do správné polohy.
Přišroubujte kryt a připojovací základovou desku dvěma šrouby na vhodném místě. Zajistěte připojený kabel vhodnými prostředky, např. kabelovými sponami tak, aby nemohlo dojít k vytržení zástrčky ze základové desky.
POZNÁMKA
- K přípojce IBS_B2A musíte připojit minimálně napájecí baterii A tak, aby zařízení MPC01 mohlo zobrazovat data.
- Můžete připojit až tři napájecí baterie (IBS_B2A, IBS_B2B a IBS_B2C) a jako startovací baterii (IBS_B1).
Podle počtu připojených napájecích baterií obsadte následující přípojky:
- Připojení jedné napájecí baterie: IBS_B2A (obr. 5 10, strana 5)
- Připojení dvou napájecích baterií: IBS_B2A (obr. 5 10, strana 5) a IBS_B2B (obr. 5 7, strana 5)
- Připojení tří napájecích baterií: IBS_B2A (obr. 5 10, strana 5), IBS_B2B (obr. 5 7, strana 5) a IBS_B2C (obr. 5 9, strana 5)
Připojte přívodní a propojovací kabel takto:

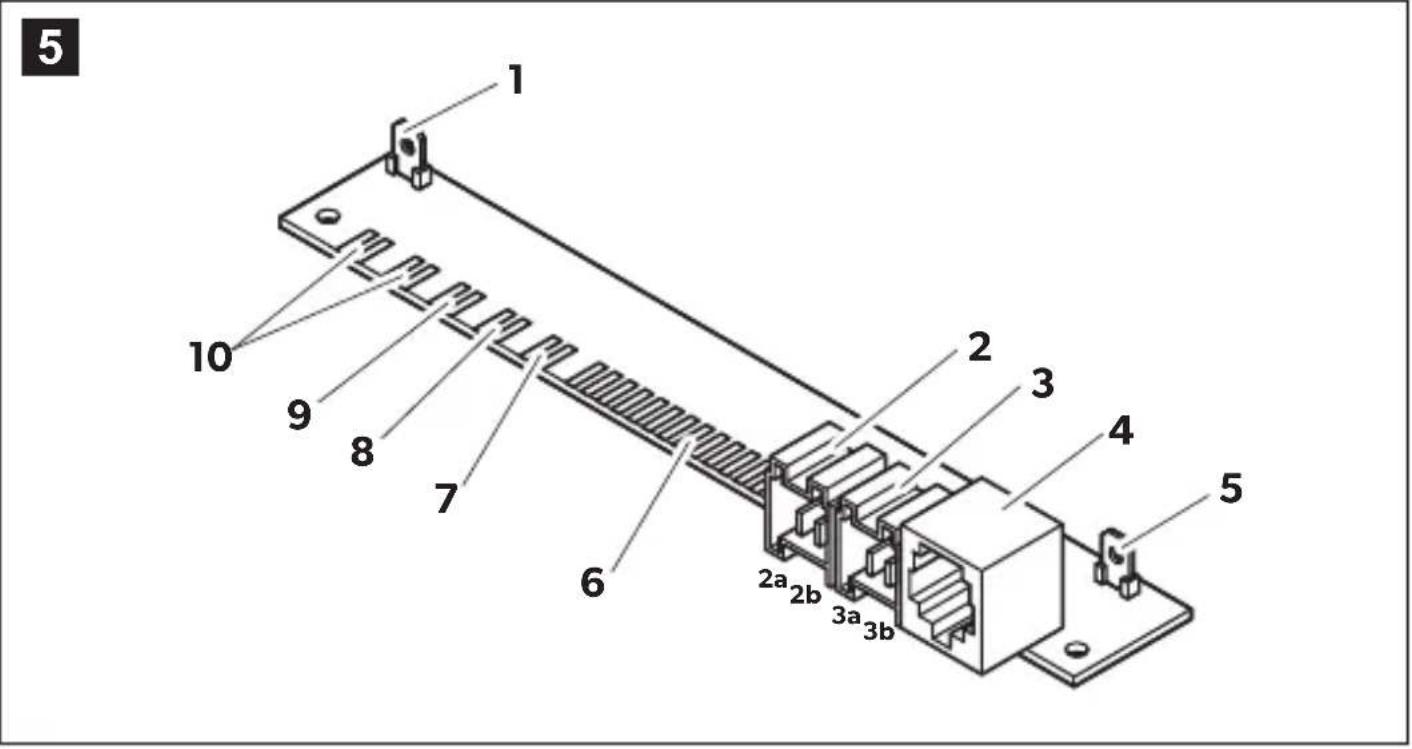

Poz. na obr. 5, strana 5
Název Vysvětlení
1 OUT 1 Spínací výstup 1 pro spotřebič
2 OUT 3 Spínací výstup 3 pro spotřebič
2a: +12 V
2b: hmota
3 Přípojka napájecího napětí
3a: +12 V
3b: hmota
4 Přípojka měniče řady MSK, MSI, MSP
5 OUT 2 Spínací výstup 2 pro spotřebič
6 Přípojka displeje
7 IBS_B2B Přípojka napájecí baterie B
8IBS_B1
Přípojka napájecí baterie C
10
IBS_B2A - sběrnice CI
Přípojka napájecí baterie A, nabíječky
Připojení snímače baterie
V režimech „Loď“ a „Obytný automobil“ můžete navíc kromě startovací baterie připojit napájecí baterie A, B a C.
V režimu „Loď“ není přípojka baterie IBS_B2C zahrnuta do sumarizace proudu a napětí v „přehledu napájecích baterií“. Obvykle musí být k přípojce baterie IBS_B2C připojen snímač baterie bočního kormidla.

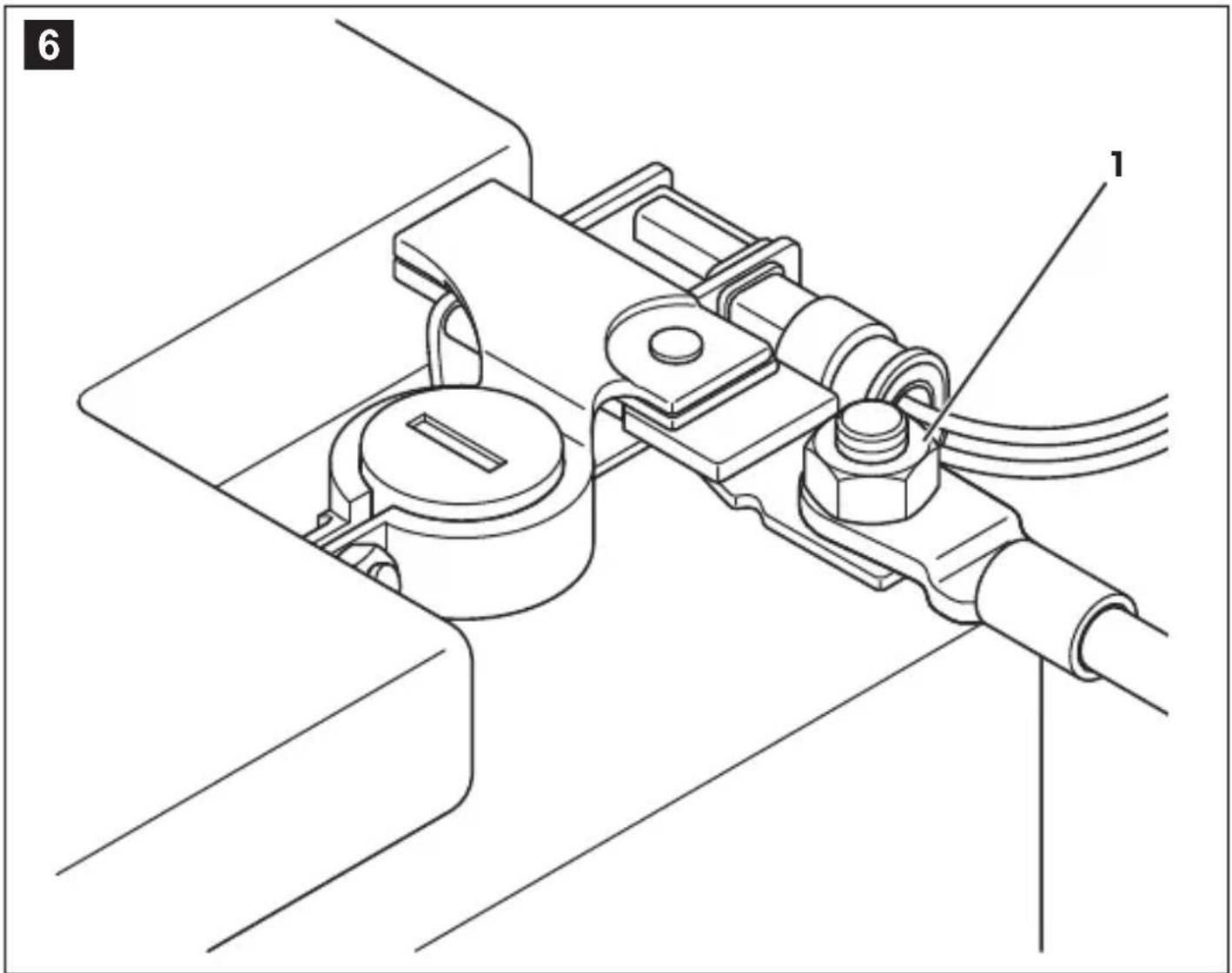

Připojte přívodní kabel snímače baterie (obr. 1 6, strana 3) ke snímači baterie (obr. 1 5, strana 3).
Připojte snímač baterie k zápornému pólu baterie. Připojte modrý přívodní kabel snímače baterie (obr. 6, strana 3) ke kladnému pólu baterie (napájení). Připojte červený kabel k bílé zástrčce na příslušné přípojce sběrnice CI připojovací základní desky (obr. 5 6-10, strana 5).
Snímač baterie je nutné znovu zkalibrovat, pokud
- se snímač baterie odpojí od baterie - se odpojí napájení snímače baterie
Kalibraci snímače na úroveň nabití připojené baterie proveďte následovně:
Připojte silný spotřebič (20 - 30 A) k baterii na dobu 3 až 5 minut. To opakujte 2 až 3krát.
Odpojte spotřebič. Ponechejte trochu času pro vlastní kalibraci snímače baterie (proud baterie < 100 mA).
POZNÁMKA
Snímač baterie vyžaduje ke kalibraci klidovou fázi zhruba 8 hodin.
Připojení zařízení MPC01 k napájecímu napětí
Připojte připojovací oko červeného kabelu (obr. 10, strana 3) k levému kontaktu připojky napájení přívodní základní desky (obr. 5 3a, strana 5). Připojte konec červeného kabelu s kulatým kabelovým okem ke kladnému pólu baterie.
Připojte připojovací oko černého kabelu (obr. 1 9, strana 3) k pravému kontaktu připojky napájení přívodní základní desky (obr. 5 3b, strana 5). Připojte kabelové oko černého kabelu s kontaktem k připojení spotřebiče na snímači baterie na záporném pólu baterie (obr. 6 1, strana 5).
Připojení spotřebiče k snímači baterie
Připojte záporný pól spotřebiče vždy k příslušné připojce snímače baterie (obr. 6 1, strana 5).
8 Obsluha zařízení MPC01

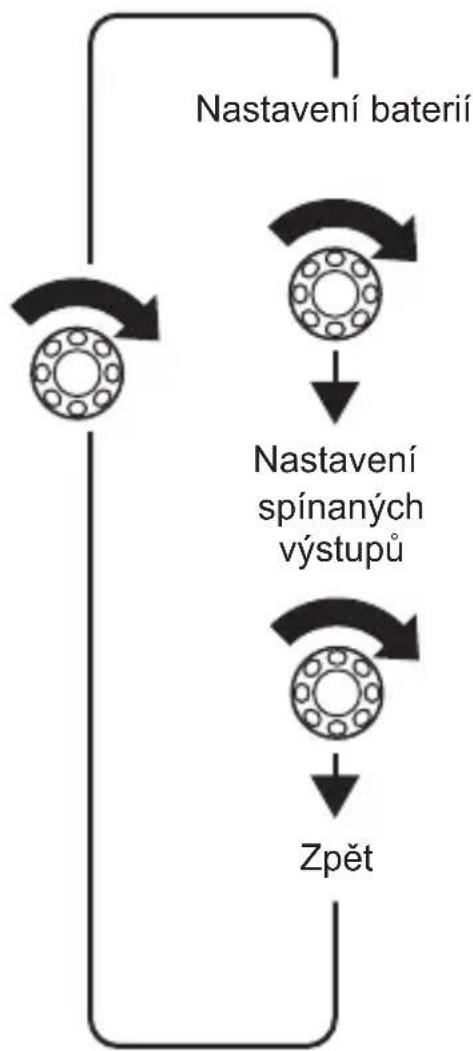

Navigace v nabídkách
Pohybujte se v nabídkách takto:
▸ Otáčením nastavovacího tlačítka (obr. 2, strana 3) listujete stránkami nabídek nebo položkami na stránce nabídky.
Stisknutím tlačítka otevřete podnabídky nebo režim změn. Otáčejte tlačítkem, dokud se nezobrazí hlášení „Press to return". Potom tlačítko stiskněte. ✓ Vrátíte se do „Hlavní nabídky".
Na následujících obrázcích je vidět, jak se můžete pohybovat v nabídce.

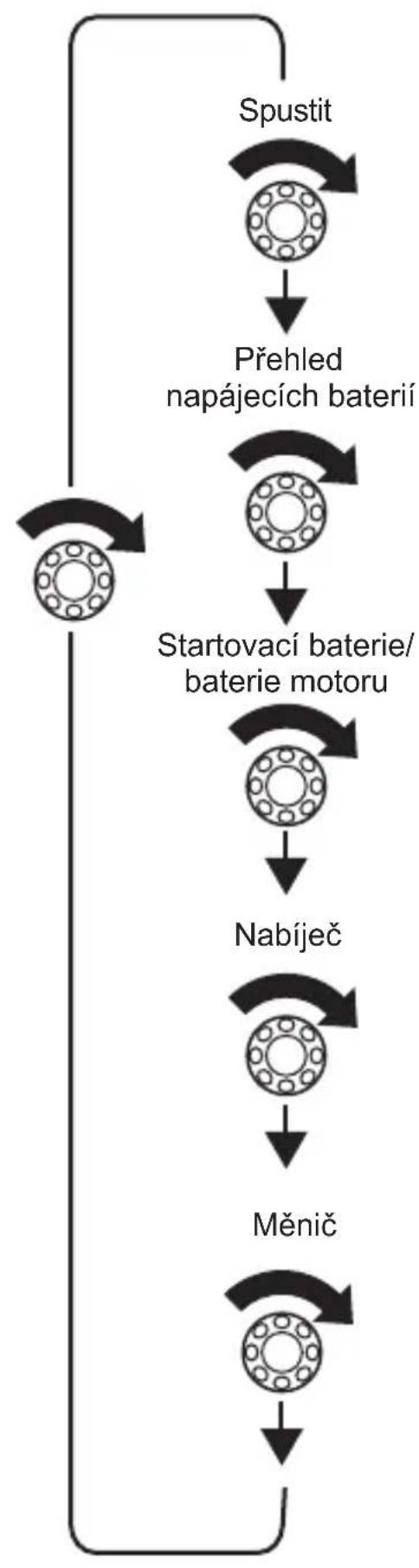

Hlavní nabídka

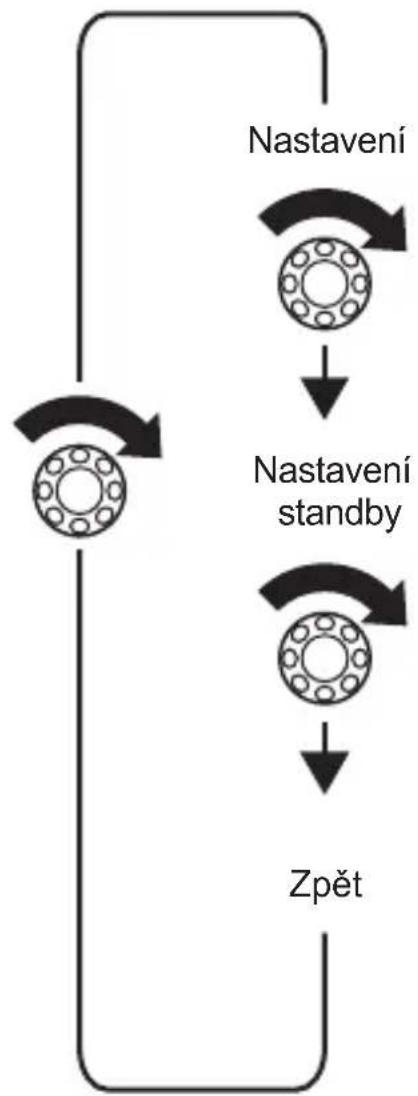

Nabídka Systémová nastavení

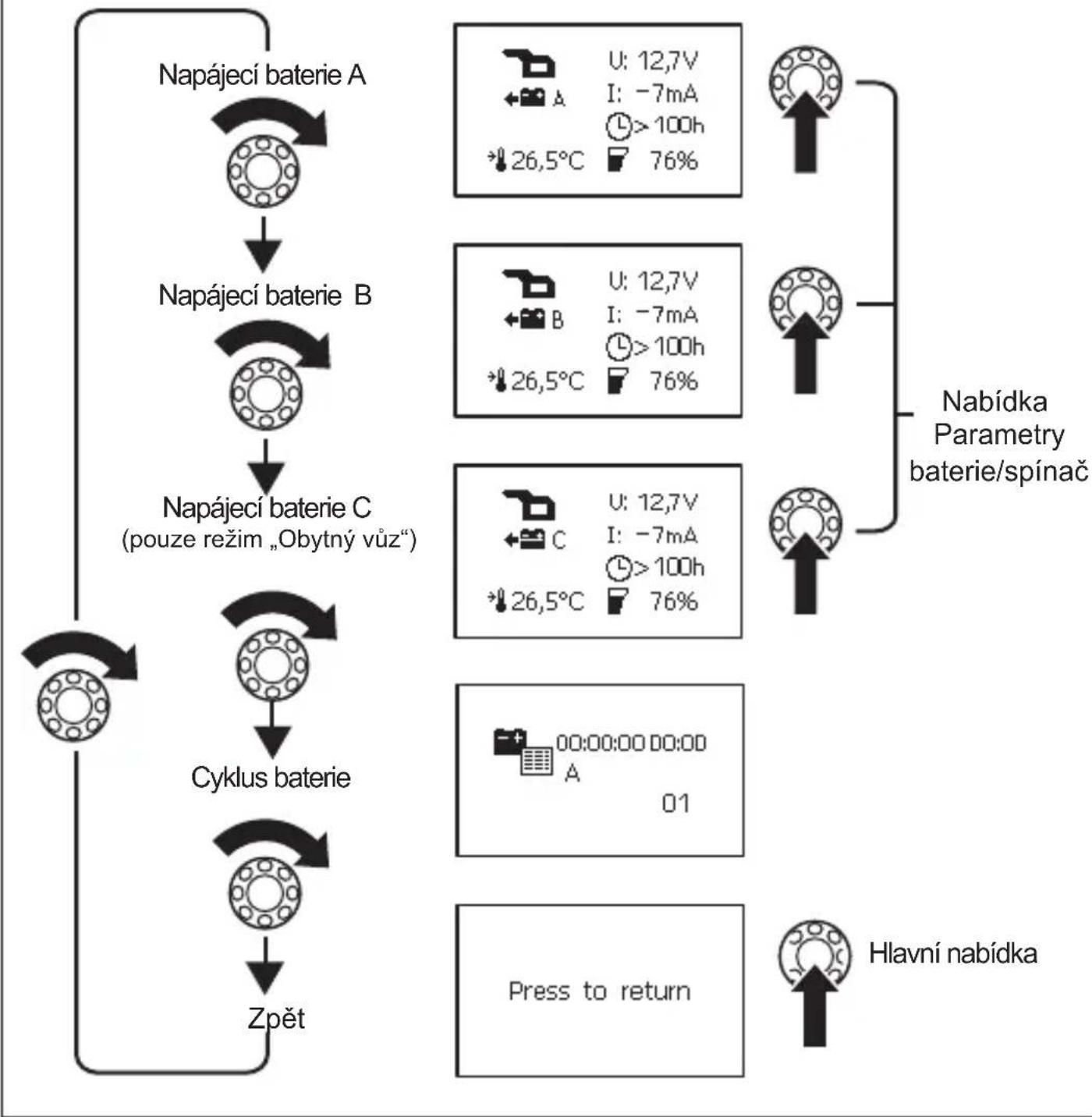

Nabídka Podrobné informace o bateriích

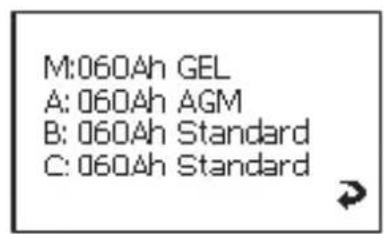

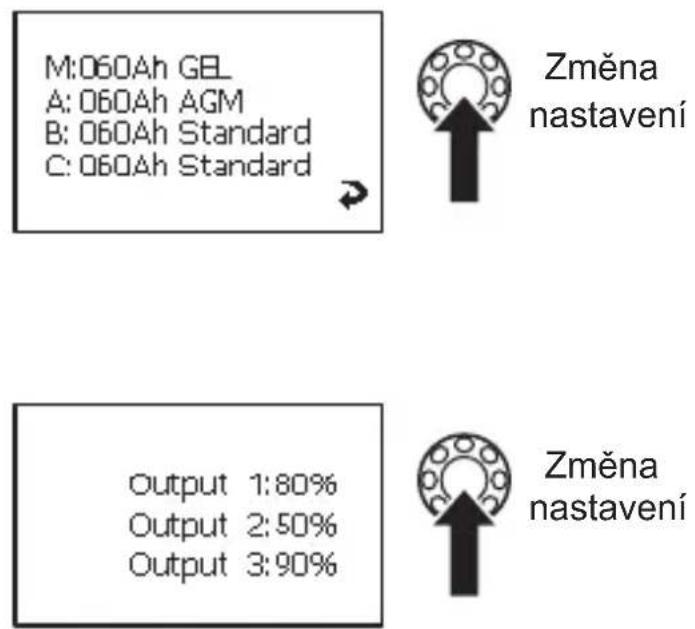

Nabídka Parametry baterie/spínač
Symboly na displeji
| Symbol Vysvětlení | |
| Startovací baterie obytného automobilu | |
| Napájecí baterie obytného automobilu | |
| Startovací baterie lodi | |
| Napájecí baterie lodi | |
| Probíhá nabijení baterie | |
| Baterii vybíjí pripojený spotřebič | |
| S Souhrn všech hodnot baterie | |
| A Napájecí baterie A | |
| B Napájecí baterie B | |
| C Napájecí baterie C | |
| M Startovací baterie | |
| U Provozní napěti | |
| I Kladná hodnota: Probíhá nabíjení baterie Zápoprná hodnota: Probíhá vybíjení baterie | |
| Zapnutý ventilátor | |
| 1.000 | Připojena nabíječka 1 |
| Cyklus baterie | |
| L | Během nabíjení baterie: Zbývajíci doba nabíjení Během vybíjení baterie: Zbývajíci doba využití baterie |
| Kapacita nabití v procentech | |
| +1 | Teplota baterie. Zobrazije se pouze na stránkachers nabídky „Detailné námóldehyed" jednotlivych baterií. |
| 17 | Datum, čas, budík |
| Budík zapnutí | |
| Budík vypnout | |
Změna hodnoty
Stiskněte tlačítko výběru, tím můžete změnit hodnotu.
Otáčením tlačítka výběru nastavujte požadované hodnoty. Stisknutím tlačítka výběru uložíte hodnotu.
Pokud měníte hodnoty, zobrazí se šipka (obr. 7 1, strana 6).
Otočením tlačítka výběru šipku označíte. Stisknutím tlačítka výběru opustíte režim nastavování. Otáčejte tlačítkem, dokud se nezobrazí hlášení „Press to return". Potom tlačítko stiskněte.
Vrátíte se do „Hlavní nabídky".
Změna systémových nastavení
Přejděte na stránku nabídky „Systémová nastavení“ (strana 258), viz kap. „Navigace v nabídkách“ na straně 256. Nastavte tyto hodnoty:
- Datum a Čas
- B u d i k
Stiskněte tlačítko výběru.
Otáčením tlačítka výběru přejdete k příslušnému parametru. Stiskněte tlačítko výběru a nastavte otáčením příslušnou hodnotu. Potvrďte nastavenou hodnotu stisknutím tlačítka výběru.
Nastavení časových intervalů
Přejděte na stránku nabídky „Nastavení standby“ (strana 258), viz kap. „Navigace v nabídkách“ na straně 256.
Nastavte, po jaké době se má automaticky zobrazit hlavní nabídka (obr. 8 1, strana 6), nebo kdy zařízení MPC01 přejde do pohotovostního režimu (standby) (obr. 8 2, strana 6). Můžete si vybrat z těchto intervalů: 30 s, 1 min, 2 min, 10 min, „ (trvale).
Nastavte požadovanou hodnotu, viz kap. „Změna hodnoty“ na straně 263.
Přejděte na stránku nabídky požadované baterie, viz kap. „Navigace v nabídkách“ na straně 256.
POZNÁMKA
Na stránce nabídky „Přehled napájecích baterií“ se zobrazí průměrná hodnota všech napájecích baterií. Hodnoty startovací baterie (přípojka IBS_B1) nejsou na této stránce nabídky zohledněny. Jsou zobrazeny na stránce nabídky „Startovací baterie“.
Změna nastavení pro baterie A, B, C
Přejděte do části „Nabídka podrobné informace o bateriích“ (strana 259), viz kap. „Navigace v nabídkách“ na straně 256. Přejděte na stránku nabídky požadované baterie. Stisknutím tlačítka výběru přejdete do režimu nastavování. Otáčením tlačítka výběru označte hodnotu, kterou chcete změnit. Nastavte požadovanou hodnotu, viz kap. „Změna hodnoty“ na straně 263.
Na připojovací základní desce (obr. 1, 2, 5, strana 5), na výstupech 1-3, můžete definovat body sepnutí. Nastavená hodnota (10 % - 90 %) je sumarizovaná kapacita všech připojených baterií. Pokud je aktuální sumarizovaná kapacita vyšší než nastavená hodnota, je příslušný výstup připojený ke kostře. Pokud je aktuální sumarizovaná kapacita nižší než nastavená hodnota, je výstup odpojený od kostry.
Přejděte na stránku nabídky „Nastavení spinaných výstupů“ (strana 260), viz kap. „Navigace v nabídkách“ na straně 256.
Stisknutím tlačítka výběru přejdete do režimu nastavování. Otáčením tlačítka výběru označte hodnotu, kterou chcete změnit. Nastavte požadovanou hodnotu, viz kap. „Změna hodnoty“ na straně 263.
Zjištění podrobných informací o nabíjení a změna nastavení
Přejděte na stránku nabídky „Nabíječka“ (strana 257), viz kap. „Navigace v nabídkách“ na straně 256.
Stisknutím tlačítka výběru přejdete do režimu nastavování. Otáčením tlačítka výběru označte hodnotu, kterou chcete změnit. Nastavte požadovanou hodnotu, viz kap. „Změna hodnoty“ na straně 263.
Zjištění podrobných informací o měniči
Přejděte na stránku nabídky „Měnič" (strana 257), viz kap. „Navigace v nabídkách" na straně 256.
Zobrazení cyklu baterie
POZNÁMKA
Záznam se vytvoří pouze tehdy, když se baterie vybije pod 5 % (hluboké vybití) a následně nabije nad 95 % (úplné nabití).
Na straně nabídky se zobrazí datum a čas procesu nabíjení a vybíjení baterií. Uloženo je až 50 záznamů.
▷ Přejděte na stránku nabídky „Zobrazení cyklu baterie" (strana 259), viz kap. „Navigace v nabídkách" na straně 256.
9 Záruka
Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.
K vyřízení opravy nebo záruky nezapomeňte odeslat následující:
Vadné součásti, kopii účtenky s datem zakoupení, uvedení důvodu reklamace nebo popis vady.
10 Likvidace
Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
11 Technické údaje
| MPC01 | |
| Výr. Č.: 9102500073 | |
| Vstupné napětić: 8 – 30 V--- | |
| Príkon proudu: 150 mA v režimu zobrazoványí, | 10 mA v pohotovostním režimu (standby) |
| Rozměry displeje (Š x V x H): | 130 x 115 x 6 mm |
| Rozměry instalacného ráměčku (Š x V x H): | 150 x 136 x 16 mm |
| Certifikace: | CE E13 |
- BEZPEČNOSTNÉ POKYNY
- ZMENA PREVÁDZKOVÉHO REŽIMU
- POZNÁMKA
- PRIPOJENIE SNÍMAČA BATÉRIE
- PŘIPOJENÍ MPC01 KE ZDROJI NAPĚTÍ
- SYMBOLY NA DISPLEJI
- ZMĚNA HODNOTY
- ODEČÍTÁNÍ DETAILŮ NABÍJEČKY A ZMĚNA NASTAVENÍ
- PŘED ZAHÁJENÍM INSTALACE A UVEDENÍM DO PROVOZU SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ. V PŘÍPADĚ DALŠÍHO PRODEJE VÝROBKU PŘEDEJTE NÁVOD NOVÉMU UŽIVATELI
- OBSAH
- VÝSTRAHA
- UPOZORNĚNÍ
- POZOR
- BEZPEČNOSTNÍ POKYNY
- ELEKTRICKÉ PŘÍSTROJE NEJSOU HRAČKY PRO DĚTI
- OBSAH DODÁVKY
- POUŽITÍ V SOULADU SE STANOVENÝM ÚČELEM
- TECHNICKÝ POPIS
- FUNKCE
- PŘIPOJENÍ A MONTÁŽ ZAŘÍZENÍ MPC
- POKYNY K MONTÁŽI
- ZMĚNA PROVOZNÍHO REŽIMU
- PŘIPOJENÍ A MONTÁŽ DISPLEJE
- MONTÁŽ NA STĚNU (OBR. 4 A, STRANA 4)
- VSAZENÍ DO STĚNY (OBR. 4 B, STRANA 4)
- PŘIPOJENÍ SNÍMAČE BATERIE
- PŘIPOJENÍ ZAŘÍZENÍ MPC01 K NAPÁJECÍMU NAPĚTÍ
- PŘIPOJENÍ SPOTŘEBIČE K SNÍMAČI BATERIE
- OBSLUHA ZAŘÍZENÍ MPC
- NAVIGACE V NABÍDKÁCH
- ZMĚNA SYSTÉMOVÝCH NASTAVENÍ
- NASTAVENÍ ČASOVÝCH INTERVALŮ
- ZMĚNA NASTAVENÍ PRO BATERIE A, B, C
- ZJIŠTĚNÍ PODROBNÝCH INFORMACÍ O NABÍJENÍ A ZMĚNA NASTAVENÍ
- ZJIŠTĚNÍ PODROBNÝCH INFORMACÍ O MĚNIČI
- ZOBRAZENÍ CYKLU BATERIE
- ZÁRUKA
- LIKVIDACE
- TECHNICKÉ ÚDAJE
Značka : DOMETIC
Model : MPC01
Kategorie : Systém správy baterie
