MPC01 - Batterihanteringssystem DOMETIC - Gratis bruksanvisning och manual

Varumärke	Dometic
Modell	MPC01
Produkttyp	Batterihanteringssystem
Artikelnummer	9102500073
Skärmmått (B x H x D)	130 x 115 x 6 mm
Monteringsramens mått (B x H x D)	150 x 136 x 16 mm
Vikt	Cirka 300 g (uppskattning)
Ingångsspänning	8 – 30 V DC
Strömförbrukning (aktivt läge)	150 mA
Strömförbrukning (standby)	10 mA
Huvudfunktioner	Övervakning av upp till 4 batterier (1 start + 3 hjälpbatterier), visar spänning/ström/temperatur/kapacitet, programmerbara utgångar (3), programmerbart larm, standby, automatisk kalibrering av sensorer
Medföljande tillbehör	Anslutningsplatta med lock, täckram, skärm, monteringsram, 1 batterisensor (Hella Sensor MCA-HS1), anslutningskablar, skruvar
Tillval	Extra batterisensor (art.nr 9102500038)
Underhåll och rengöring	Skydda mot fukt och damm; rengör med torr, mjuk trasa; använd inte kemiska produkter
Säkerhet	Följ säkerhetsanvisningarna: koppla bort strömmen före ingrepp, använd kablar med tillräcklig area, undvik fuktiga eller explosiva miljöer
Reservdelar och reparerbarhet	Batterisensor finns som reservdel; ingen information om användarens reparerbarhet
Allmän information	Designad för husbilar och båtar; CE- och E13-certifierad; driftsläge inställbart (husbil/båt) via bygel

Vanliga frågor - MPC01 DOMETIC

Hur installerar man skärmen på MPC01?

Skärmen kan monteras på väggen eller i väggen. Vid väggmontering fäst monteringsramen med de långa skruvarna, snäpp sedan fast täckramen. Vid infälld montering förbered en urtagning på 11×9,9 cm och 2,5 cm djup, fäst skärmen med de korta skruvarna.

Hur många batterier kan man övervaka med MPC01?

MPC01 kan övervaka upp till 4 batterier: ett startbatteri (IBS_B1) och upp till tre hjälpbatterier (IBS_B2A, B, C). En batterisensor medföljer; extra sensorer finns som tillbehör.

Hur kalibrerar man batterisensorn?

Sensorn kalibreras automatiskt efter en laddnings-/urladdningscykel. För att tvinga kalibrering, koppla bort och återanslut sensorns strömförsörjning. En viloperiod på cirka 8 timmar krävs för fullständig kalibrering.

Hur ställer man in de programmerbara utgångarna?

I menyn 'Inställningar av kopplingsbara utgångar' kan du ställa in kapacitetströsklar (10-90 %) för varje utgång. Om summan av batterikapaciteten är över tröskeln aktiveras utgången (ansluts till jord); annars är den inaktiverad.

Fungerar MPC01 med alla laddare?

Nej, MPC01 är designad för att endast fungera med MCA PerfectCharge-laddare via CI-bussgränssnittet.

Hur växlar man från husbilsläge till båtläge?

En bygel på anslutningsplattan (fig. 3, pos. 1) bestämmer läget. Vid leverans är bygel påkopplad (husbilsläge). För båtläge, ta bort bygeln.

Vad gör man om skärmen inte visar något?

Kontrollera strömförsörjningen (8-30 V) på anslutningsplattan. Se till att signalkabeln är korrekt ansluten mellan skärm och platta. Kontrollera även säkringen och batterisensorns status.

Hur ställer man in larm och standby?

I menyn 'Systeminställningar' kan du ställa in tidsintervallet innan standby aktiveras (30 s till kontinuerlig) och tiden för det programmerbara larmet. Navigering sker med vridknappen.

Kan jag ansluta en växelriktare till MPC01?

Ja, MPC01 har en specifik anslutning (fig. 5, pos. 4) för växelriktare i serierna MSK, MSI, MSP. Se kapitel 7.4 för anslutning.

Var hittar jag extra batterisensorer?

Extra batterisensorer (Hella Sensor MCA-HS1) finns som tillbehör med artikelnummer 9102500038.

BRUKSANVISNING MPC01 DOMETIC

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehåll

1 Förklaring av symboler 146 2 Säkerhetsanvisningar 147 3 Leveransomfattning 148 4 Tillbehör 148 5 Ändamålsenlig användning 149 6 Teknisk beskrivning 149 7 Ansluta och montera MPC01 150 8 Använda MPC01 153 9 Garanti 162 10 Avfallshantering 162 11 Tekniska data 162

1 Förklaring av symboler

VARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materiella skador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

Tillverkaren övertar inget ansvar för skador i följande fall:

• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren ej ändamålsenlig användning

Beakta nedanstående grundläggande säkerhetsanvisningar för elapparater för att förhindra:

• elstötar, brandfara
• skador

VARNING!

- Elapparater är inga leksaker!

Förvara och använd apparaten utom räckhåll för barn.

• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda apparaten på ett säkert sätt, bör inte använda denna apparat utan uppsikt eller hjälp av en ansvarig person.
• Använd endast apparaten för angivna ändamål.
• Se till att kabelarean är tillräcklig.
• Dra ledningarna så att de inte kan skadas av dörrar eller motorhuvar. Inklämda kablar kan orsaka personskador med dödlig utgång.

AKTA!

• Dra ledningarna så att ingen kan snubbla över dem och så att ledningarna inte kan skadas
• Använd inte apparaten
• i salthaltiga, fuktiga eller blöta omgivningar. - i närheten av aggressiva ångor
• i explosionsfarliga omgivningar
• Stäng alltid av strömförsörjningen innan arbeten utförs på apparaten.
• Observera att även om säkringen löser ut kan delar av apparaten fortfarande leda spänning.
• Lossa ingen kabel om apparaten fortfarande är i drift.

OBSERVERA!

• Använd tomma rör eller kabelkanaler när ledningarna dras genom plåtväggar eller andra väggar med vassa kanter. Lägg inte ledningarna lösta eller så att de kan knackas eller brytas. Fäst ledningarna ordentligt. Dra inte i ledningarna.

3 Leveransomfattning

Pos. på bild 1, Mängd Beteckningsida 3
11 Anslutningskort och käpa
2	1	T	ä	c	k
3	1	D	i	s	p
41 Ram
51 Batterisensor (Hella Sensor MCA-HS1)
61 Anslutningskabel, batterisensor
71 Anslutningskabel, laddare
8	1	S	t	y	r
91 Anslutningskabel, massa (röd)
101 Anslutningskabel, positiv pol (svart)
114 Skruv,进展情况
124 Skruv, kort

4 Tillbehör

Följande tillbehör finns tillgängligt (ingår inte i leveransen):

Beteckning	Artikelnr
Batterisensor Hella Sensor MCA-HS1	9102500038

5 Ändamålsenlig användning

MPC01 (art.nr 9102500073) är ett batterihanteringssystem som möjliggör övervakning av laddningsnivån i flera batterier. MPC01 får endast drivas med PerfectCharge MCA-laddare.

Apparaten är avsedd för montering i husbilar och båtar.

6 Teknisk beskrivning

6.1 Funktion

MPC01 består av en display och ett anslutningskort. På displayen visas aktuell statusinformation om alla batterier som är anslutna via en batterisensor: ström, spänning, temperatur, kvarvarande laddning

Till MPC01 medföljer en batterisensor för anslutning av ett batteri. För anslutning av fler batterier behövs det fler batterisensorer (artikelnr 9102500038) (tillbehör).stid därav kvarvarande kapacitet (i %) för alla anslutna förbrukarbatterier.

MPC01 möjliggör övervakning av laddningsnivån i startbatteriet och i upp till tre förbrukarbatterier. För att göra detta måste man ansluta batterisensorerna till batteriernas minuspol. Batteriinformationen överförs till displayen via Cl-Bus-gränssnittet. Batterisensorerna mäter spänning, ström och temperatur hos det anslutna batteriet. Förutom den medföljande batterisensorn kan ytterligare tre batterisensorer (tillbehör) anslutas.

MPC01 har tre programmerbara utgångar för att kunna stänga av förbrukare om batterikapaciteten blir för låg (batterivaktsfunktion).

Batteriladdaren ansluts med displayen via Cl-Bus-gränssnittet.

MPC01 har ett visnings- och standbyläge som aktiveras efter ett förhand fastlagt intervall.

En programmerbar väckningsfunktion påminner i tid om en tidigare inställd tidpunkt.

Med en bygel kan man ändra driftläget från "Husbil" till "Båt".

6.2 Lysdioder och reglage

Pos. på bild 2, sida 3	Beteckning Förklaring
1	D	i	s	p	l	a	y	V	i
2	V	a	l	k	n	a	p	p	Vrid: Na
	Tryck: Välja menyalternativ eller värden

7 Ansluta och montera MPC01

7.1 Anvisningar för montering

Beakta följande anvisningar vid val av monteringsställe för display och anslutningskort:

• Apparaten måste monteras på en plats som är skyddad mot fukt. Apparaten får inte monteras i dammiga omgivningar.
• Montera apparaten på en jämn och stabil yta.
• Beakta styrkabelns längd på 6 m.
• Montera anslutningskortet på en skyddad plats, helst i närheten av batteriet, så att inga föremål kan vidröra eller dra ur anslutningskabeln.

7.2 Andra driftlägen

Använd bygeln (bild 3 1, sida 4) för att ändra driftläge. Vid leverans är bygeln uppfälld och driftläget "Husbil" är valt.

Ställ in driftläge "Båt": Avlägsna bygeln (bild 3 1, sida 4).

7.3 Ansluta och montera display

Du kan montera MPC01 på väggen eller infällt. Vid montering på väggen kan styrkabeln antingen dras genom väggen eller fästas på väggen.

Montering på vägg (bild A, sida 4)

Sätt i styrkabeln (1) i anslutningen på displayen.

Skjut styrkabeln genom ursparningen i ramen. Sätt in displayen i ramen. Fäst ramen och displayinsatsen på en lämplig plats på väggen med de fyra medföljande, långa skruvarna. Haka fast täckramen ordentligt.

Infälld montering (bild 4 B, sida 4)

Gör en ursparning i väggen med måtten 11 × 9,9 cm och ett djup på 2,5 cm. Sätt i styrkabeln (1) i anslutningen på displayen. Sätt fast displayen med de fyra medföljande, korta skruvarna.

7.4 Ansluta och montera anslutningskort

Använd två skruvar och skruva fast kåpan och anslutningskortet på ett lämpligt ställe. Säkra de anslutna kablarna med lämpliga hjälpmedel, t.ex. kabelklämmor, så att kontakterna inte kan lossna från kortet.

ANVISNING

• För att MPC 101 ska kunna visa information måste åtminstone förbrukarbatteri A vara anslutet vid IBS_B2A.
• Upp till tre förbrukarbatterier (IBS_B2A, IBS_B2B och IBS_B2C) och ett startbatteri (IBS_B1) kan anslutas.

Beroende på antal anslutna förbrukarbatterier, använd följande anslutningar:

• Anslutning av ett förbrukarbatteri: IBS_B2A (bild 5 10, sida 5)
• Anslutning av två förbrukarbatterier: IBS_B2A (bild 5 10, sida 5) och IBS_B2B (bild 5 7, sida 5)
• Anslutning av tre förbrukarbatterier: IBS_B2A (bild 5 10, sida 5), IBS_B2B (bild 5 7, sida 5) och IBS_B2C (bild 5 9, sida 5)

Pos. på bild 5, Beteckning Förklaring sida 5

I driftlägena "båt" och "husbil" kan förutom motorbatteriet även förbrukarbatterierna A, B och C anslutas.

I driftläget "båt" ingår inte batterianslutning IBS_B2C i beräkningarna för ström och spänning under "Översikt, Förbrukarbatteri". I de flesta fall bör sidostyrodrets batterisensor anslutas till batterianslutning IBS_B2C.

Anslut batterisensorns anslutningskabel (bild 1 6, sida 3) till batterisensorn (bild 1 5, sida 3). Fäst batterisensorn på batteriets minuspol. Anslut den blå kabeln i batterisensorns anslutningskabel (bild 1 6, sida 3) till batteriets pluspol (spänningsförsörjning). Anslut den röda kabeln med den vita stickkontakten i motsvarande Cl-Bus-anslutning på anslutningskortet (bild 5 6-10, sida 5).

Kalibrera batterisensorn

ANVISNING

Batterisensorn måste kalibreras på nytt vid följande tillfällen:

• Batterisensorn har lossats från batteriet.
• Strömmen till batterisensorns spänningskälla har brutits.

Tillvägagångssätt för att kalibrera sensorn till det anslutna batteriets laddningsnivå:

Anslut en kraftfull förbrukare (20 - 30 A) till batteriet under 3 till 5 minuter.

Upprepa detta 2 till 3 gånger. Koppla loss förbrukaren. Låt batterisensorn vara en stund så att den kan kalibreras av sig själv (batteriström < 100 mA).

ANVISNING

Batterisensorn behöver en vilopaus på ca 8 timmar för kalibrering.

Bryt strömförsörjningen till sensorn om sensorns kalibreringsdata ska återställas.

Anslutning av MPC01 till spänningsförsörjning

Anslut den röda kabelns kabelskoände (bild 1 10, sida 3) till den vänstra kontakten på anslutningskortets anslutning för spänningsförsörjning (bild 5 3a, sida 5). Anslut den röda kabelns ände med rund kabelsko till batteriets pluspol. Anslut den svarta kabelns kabelskoände (bild 1 9, sida 3) till den högra kontakten på anslutningskortets anslutning för spänningsförsörjning (bild 5 3b, sida 5). Anslut den svarta kabelns kabelskoögla till batterisensorns förbrukaranslutning på batteriets minuspol (bild 6 1, sida 5).

Ansluta förbrukare till batterisensorn

Anslut alltid förbrukarens minuspol till motsvarande, härför avsedda anslutning på batterisensorn (bild 6 1, sida 5).

8 Använda MPC

Navigera i menyn

Navigera i menyerna på följande sätt:

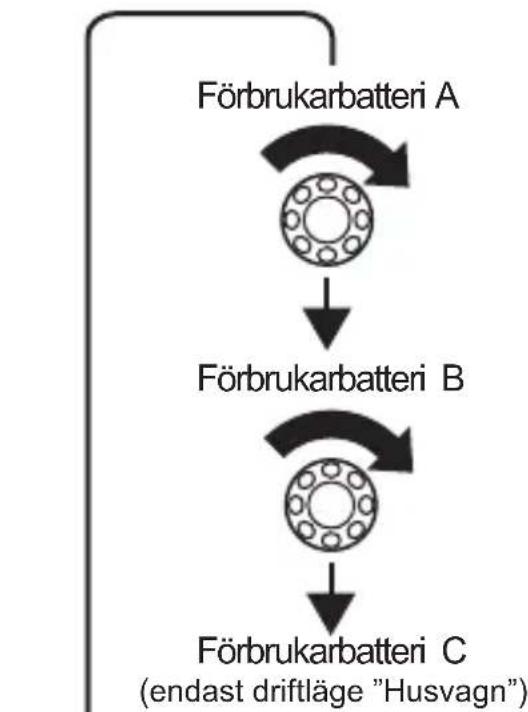

Vrid valknappen (bild 2 2, sida 3) för att bläddra bland menysidorna eller för att bläddra bland elementen på en menysida. Tryck på valknappen för att komma till undermenyer eller för att öppna ändringsläget. Vrid valknappen tills meddelandet "Press to return" visas, och tryck sedan på valknappen. Därefter återgår du till "Huvudmenyn".

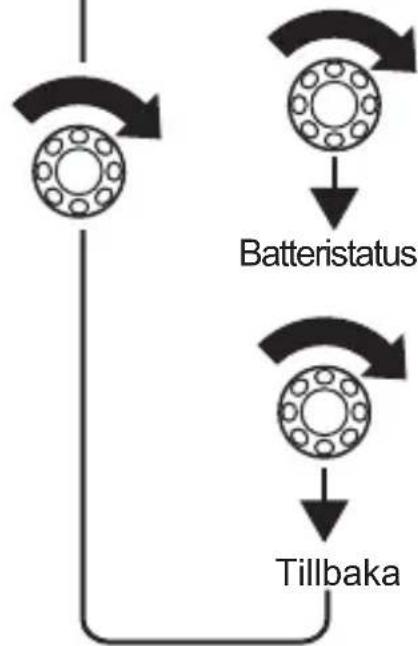

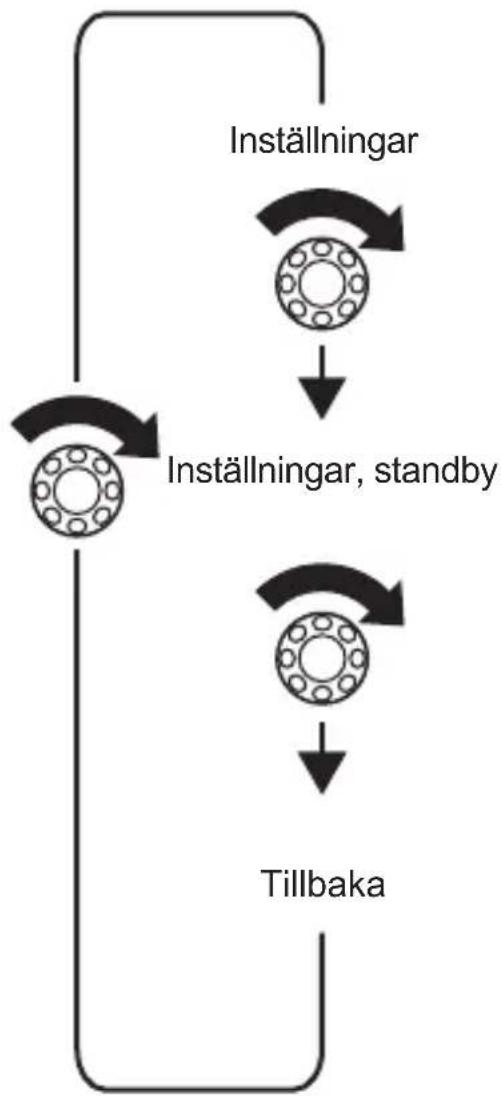

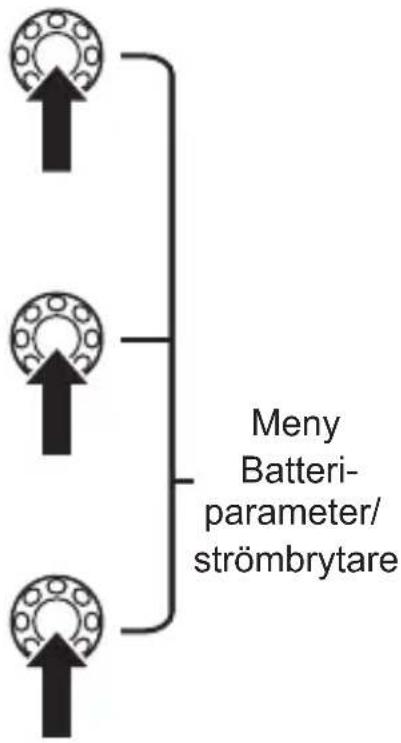

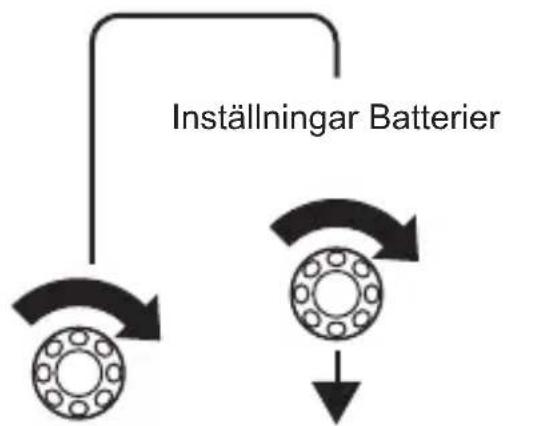

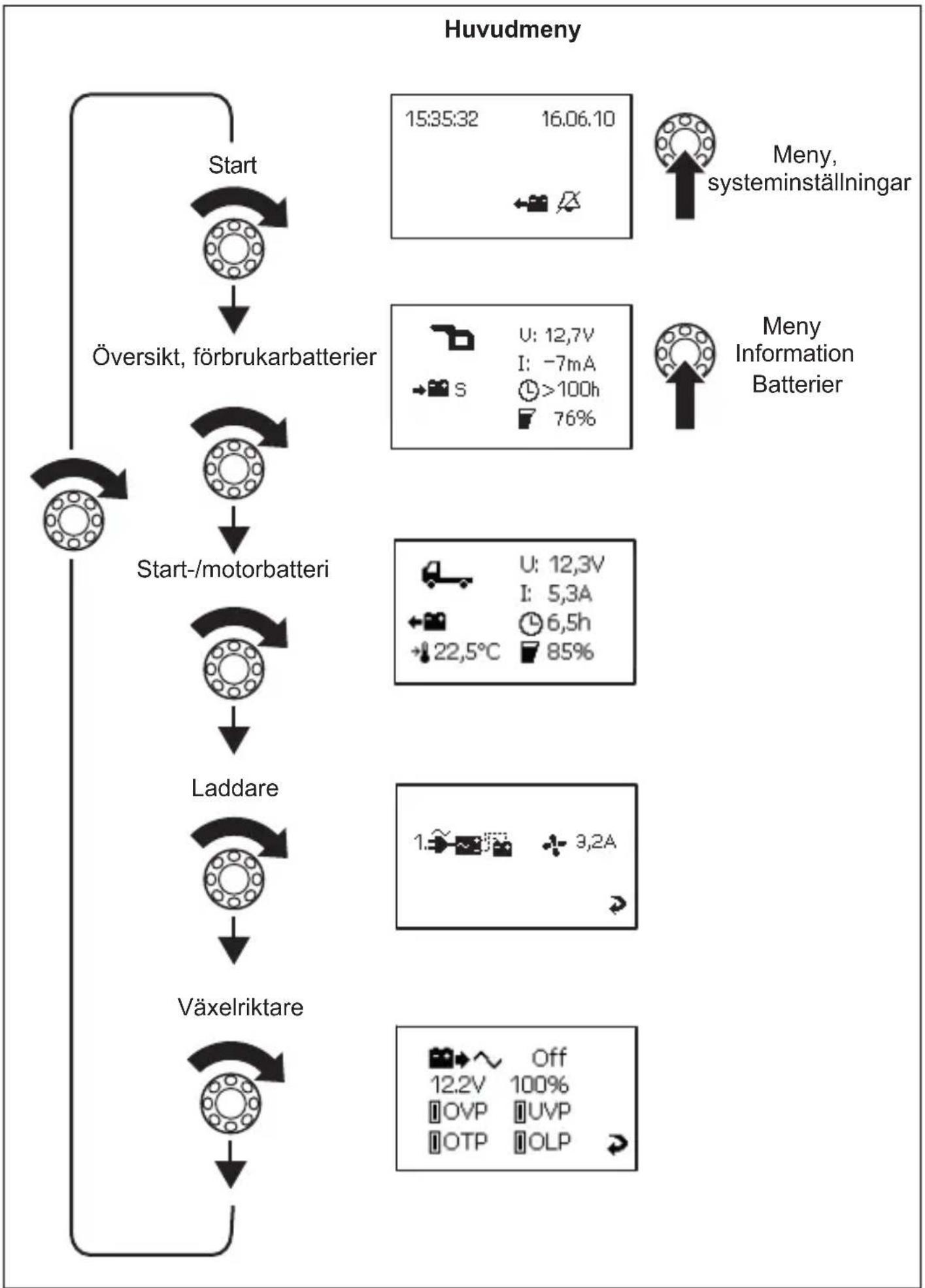

De följande fyra bilderna visar hur du kan navigera i menyn.

Meny, systeminställningar

Ändra inställningar

Ändra inställningar

Huvudmeny

Meny Information Batterier

Meny Batteriparameter/strombrytare

M:060Ah GEL

Inställningar, omkopplingsbara utgångar

Tillbaka

Output 1:80%

Output 2:50%

Output 3:90%

Ändra inställningar

Tryck på valknappen för att återgå

Huvudmeny

Displaysymboler

Symbol Förklaring
	Startbatteri, husbil
	Förbrukarbatteri, husbil
	Startbatteri,®,法律顾问
	Förbrukarbatteri,法律顾问
	Batteriet laddas
	Batteriet laddas ur av anslutna Förbrukare
S Sammanfattning av alla batterivärden
A Förbrukarbatteri A
B Förbrukarbatteri B
C Förbrukarbatteri C
M Startbatteri
U Driftspänning
I Positivt värde: Batteriet laddas Negativevärde: Batteriet laddas ur
	Fläkt pâslagen
1.000ml	Laddare 1 ansluten
	Batteristatus
	när batteriet laddas: kvarvarande laddningstid när batteriet laddas ur: kvarvarande användningstid
	Laddningskapacitet i procent
	Batteriets temperatur. Visas bara på menysidorna "Detaljvy" für de enskilda batterierna.
	Datum, tid, Väckarfunktion
	Väckarfunktion pâslagen
	Väckarfunktion off

Ändra värde

Tryck på valknappen för att värdet ska kunna ändras. Vrid på valknappen för att ställa in önskat värde. Tryck på valknappen för att spara värdet.

När värden ändras visas en pil (bild 7 1, sida 6).

Vrid valknappen för att markera pilen. Tryck på valknappen för att lämna inställningsläget. Vrid valknappen tills meddelandet "Press to return" visas, och tryck sedan på valknappen. Därefter återgår du till "Huvudmenyn".

Ändra systeminställningar

Navigera till menysidan "Systeminställningar" (sida 155), se kapitel "Navigera i menyn" på sidan 153. Ställ in värden för:

• datum och tid
• väckningsfunktion

Tryck på valknappen. Vrid på valknappen för att komma till önskad parameter. Tryck på valknappen och vrid den för att ställa in önskat värde. Bekräfta inställningen genom att trycka på valknappen.

Ställ in tidsintervall

Navigera till menysidan "Inställningar, standby" (sida 155), se kapitel "Navigera i menyn" på sidan 153.

Ställ in efter vilket intervall huvudmenyn ska visas automatiskt (bild 8 1, sida 6) och när MPC01 ska övergå till standbyläget (bild 8 2, sida 6). Du kan välja mellan följande intervall: 30 sek, 1 min, 2 min, 10 min, "---" (konstant).

Ställ in önskat värde, se kapitel "Ändra värde" på sidan 160.

Avläsa batterivärden

Navigera till menysidan för önskat batteri, se kapitel "Navigera i menyn" på sidan 153.

ANVISNING

På menysidan "Överblick, förbrukarbatterier" visas genomsnittsvärdet för alla förbrukarbatterier. Värdena för startbatteriet (anslutning IBS_B1) visas inte på den här menysidan. De finns på menysidan "Startbatteri".

Ändra inställningar för batteri A, B, C

Navigera till menyn "Meny Information batterier" (sida 156), se kapitel "Navigera i menyn" på sidan 153. Navigera till menysidan för önskat batteri. Tryck på valknappen för att komma till installationsläget. Vrid valknappen för att markera värdet som ska ändras. Ställ in önskat värde, se kapitel "Ändra värde" på sidan 160.

Navigera till menysidan "Inställningar, omkopplingsbara utgångar" (sida 157), se kapitel "Navigera i menyn" på sidan 153. Tryck på valknappen för att komma till installationsläget. Vrid valknappen för att markera värdet som ska ändras. Ställ in önskat värde, se kapitel "Ändra värde" på sidan 160.

Läsa av laddarinformation och ändra inställningar

Navigera till menysidan "Laddare" (sida 154), se kapitel "Navigera i menyn" på sidan 153. Tryck på valknappen för att komma till installationsläget. Vrid valknappen för att markera värdet som ska ändras. Ställ in önskat värde, se kapitel "Ändra värde" på sidan 160.

Läsa av växelriktarinformation

Navigera till menysidan "Växelriktare" (sida 154), se kapitel "Navigera i menyn" på sidan 153.

Se batteristatus

ANVISNING

En post skapas endast när batteriet laddats ur till under 5% (djupurladdning) och därefter laddas upp till över 95% (fulladdat).

På menysidan visas datum och tid för batteriernas laddningar och urladdningar. Upp till 50 poster sparas.

Navigera till menysidan "Batteristatus" (sida 156), se kapitel "Navigera i menyn" på sidan 153.

9 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

- defekta komponenter, - en kopia på fakturan med inköpsdatum, - en reklamationsbeskrivning/felbeskrivning.

10 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

11 Tekniska data

	MPC01
Art.nr: 9102500073
Ingångsspänning: 8 – 30 V---
Ström Förbrukning: 150 mA i displayläge,	10 mA i standbyläge,
Mätt, display (B×H×D): 130×115×6 m	m
Mätt, ram (B×H×D): 150×136×16 mm
Godkännande:	CE E13

Gå till menysidan "Systeminnstillinger" (side 172), se kapittel "Navigere i menyen" på side 170.
