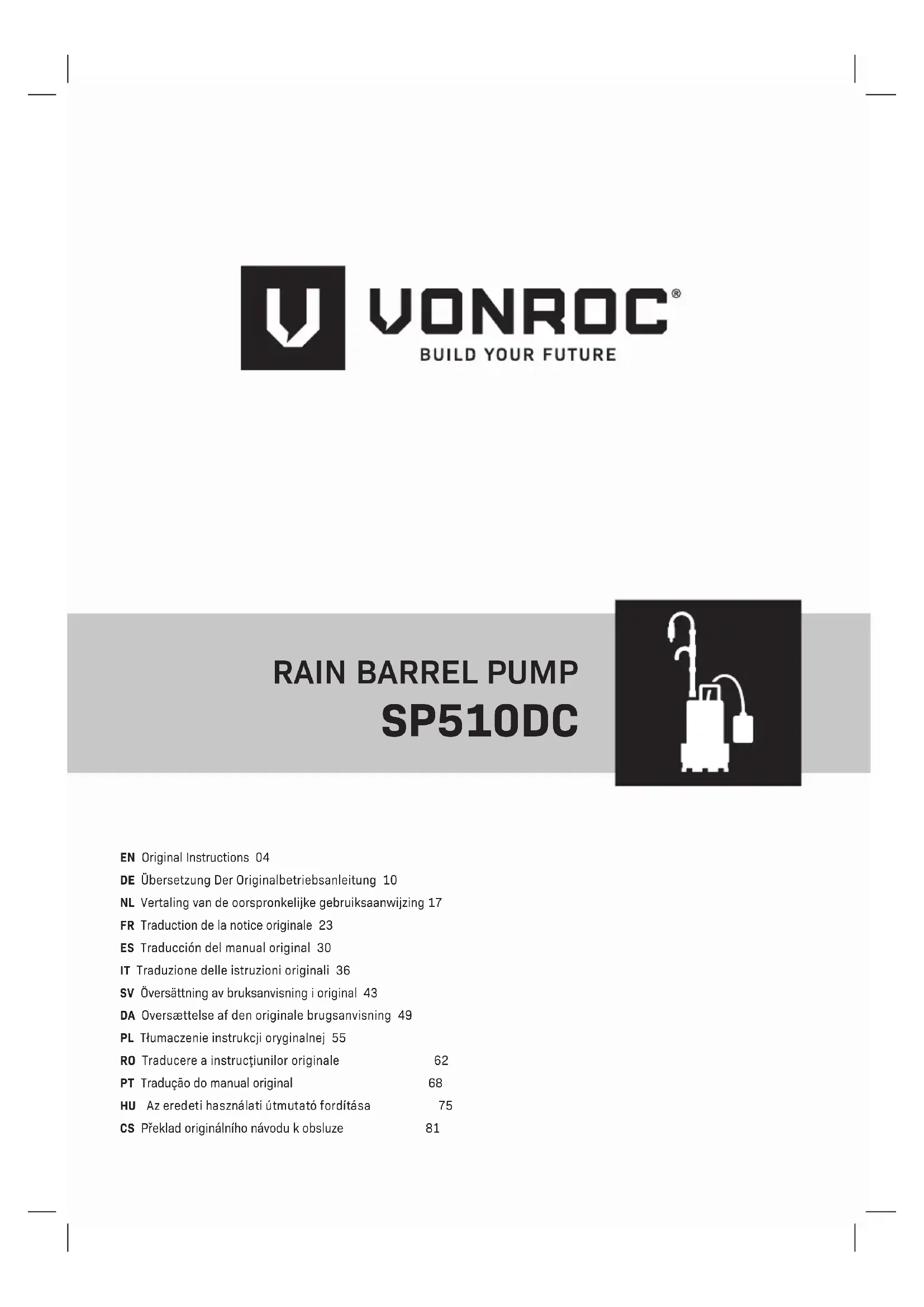

SP510DC - Pompe à eau Vonroc - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Pompe à eau
Puissance	500 W
Débit maximal	3000 L/h
Hauteur de refoulement maximale	36 m
Profondeur d'immersion maximale	7 m
Type de moteur	Moteur à courant continu
Matériau du corps de pompe	Plastique renforcé
Applications	Arrosage, drainage, vidange de piscines
Poids	4,5 kg
Dimensions	30 x 20 x 25 cm
Système de sécurité	Protection contre la surchauffe
Entretien	Nettoyage régulier du filtre
Garantie	2 ans

FOIRE AUX QUESTIONS - SP510DC Vonroc

Comment puis-je amorcer ma pompe à eau Vonroc SP510DC ?

Pour amorcer la pompe, assurez-vous que le réservoir d'eau est plein. Ensuite, ouvrez la vanne d'aspiration et faites fonctionner la pompe pendant quelques secondes jusqu'à ce que l'eau commence à s'écouler.

Que faire si ma pompe ne s'allume pas ?

Vérifiez si la pompe est correctement branchée à une source d'alimentation. Assurez-vous également que le cordon d'alimentation n'est pas endommagé et que le disjoncteur n'a pas sauté.

Pourquoi ma pompe à eau fait-elle du bruit ?

Un bruit excessif peut être causé par des bulles d'air dans le système ou un déséquilibre dans la pompe. Vérifiez le niveau d'eau et assurez-vous que la pompe est bien fixée. Si le bruit persiste, consultez le manuel d'utilisation pour des instructions supplémentaires.

La pompe ne produit pas assez de pression, que dois-je faire ?

Vérifiez les filtres et les tuyaux pour vous assurer qu'il n'y a pas d'obstructions. Assurez-vous également que la pompe est correctement amorcée et que les joints sont en bon état.

Comment entretenir ma pompe à eau Vonroc SP510DC ?

Pour un bon entretien, nettoyez régulièrement les filtres, vérifiez les joints et les tuyaux pour déceler toute usure, et conservez la pompe dans un endroit sec lorsque vous ne l'utilisez pas.

Est-ce que la pompe peut fonctionner avec de l'eau salée ?

Non, la Vonroc SP510DC n'est pas conçue pour fonctionner avec de l'eau salée. Utiliser de l'eau salée peut endommager la pompe.

Quelle est la profondeur maximale d'aspiration de la pompe ?

La profondeur maximale d'aspiration de la Vonroc SP510DC est de 7 mètres. Ne dépassez pas cette limite pour éviter d'endommager la pompe.

La pompe surchauffe, que faire ?

Si la pompe surchauffe, éteignez-la immédiatement et laissez-la refroidir. Vérifiez que l'eau circule correctement et qu'il n'y a pas de blocage dans le système.

MODE D'EMPLOI SP510DC Vonroc

Veillez à bien lire les avertissements de sécurité, les avertissements supplémentaires de sécuri- té ainsi que toutes les instructions jointes. Le non-respect des avertissements de sécurité et des consignes peut entraîner des décharges élec- triques, des incendies et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions liées à la sécurité afin de pouvoir vous y référer dans le futur. Les symboles qui suivent sont utilisés dans la notice d'utilisation ou sur le produit : Veillez à lire la notice d'utilisation. Indique un risque de blessure, de décès ou de détérioration de l'outil en cas de non-respect des consignes de cette notice. Indique un risque de décharge électrique. Protégez l'appareil du gel. Profondeur maxi. À utiliser à l'intérieur uniquement. Machine de classe II - À double isolation - Aucune prise de terre n'est nécessaire. Alimentation à découpage. Indice d'efficacité énergétique. Polarité de l'adaptateur. Transformateur d'isolement anti-court-cir- cuit (intrinsèque ou non). Pour indiquer que le bloc d'alimentation électrique ne doit pas être utilisé si les broches de la prise sont endommagées. T1.0A Fusible miniature avec temporisateur. Ne jetez pas la batterie au feu. Ne jetez pas la batterie dans l'eau.24

Température maxi 45°C. Avant toute opération de nettoyage ou de maintenance, éteignez toujours la machine et retirez-en le bloc-batterie. Recyclez la batterie Li-Ion. Ne jetez pas le produit de façon inappro- priée. Le produit est conforme aux normes de sécurité en vigueur des directives européennes.

AFIN D'ÉVITER TOUT RISQUE. LA PRISE DOIT ÊTRE DÉBRANCHÉE DE LA PRISE DE COURANT AVANT DE PROCÉDER AU NETTOYAGE OU À LA MAINTENANCE DE L'APPAREIL. Veillez à lire soigneusement l'intégralité de ces consignes avant d'utiliser l'appareil et à les conserver pour pouvoir vous y référer dans le futur. Il est très important que vous compreniez comment utiliser ce produit de façon sûre, merci donc de veiller à prendre le temps nécessaire pour vous familiariser avec les prescriptions mentionnées dans ces instructions.

• Si vous avez le moindre doute quant à l'utilisation de cet appareil, nous vous conseillons fortement de faire appel aux services d'une personne quali- fiée.

• Le branchement électrique doit être protégé par un disjoncteur différentiel à courant résiduel (DDR) avec un courant de déclenchement nominal de 30mA (maxi), au niveau de la prise électrique.

• Veillez à maintenir les enfants et les animaux domestiques à l'écart de la zone d'utilisation et ne laissez jamais les enfants utiliser cet appareil ou toucher la rallonge électrique. Lorsqu’il n’est pas utilisé, rangez cet appareil dans un endroit sûr, hors de portée des enfants.

• Ne laissez jamais l'appareil sans surveillance pendant son utilisation.

• Ne tirez jamais l'appareil par son cordon élec- trique. Transportez-le à l'aide de la poignée de transport.

• Ne laissez pas le cordon électrique courir sur ou en travers d'objets tranchants qui pourrai- ent endommager la gaine isolante. Procédez à l'inspection visuelle du cordon électrique avant chaque utilisation et, s'il est endommagé, faites-le remplacer dans un centre d'assistance spécialisé. N'utilisez pas l'appareil si son cordon est endommagé.

• Gardez le cordon électrique à l'écart de la chaleur, du gel, de graisse, de solvants et de tout autre objet ou bord tranchants.

• Les raccords électriques, comme les rallonges par exemple, doivent être, en permanence, proté- gés contre l'humidité.

• Contrôlez que la puissance nominale de votre appareil correspond bien à la puissance nominale de votre réseau électrique.

• Veillez à ne jamais faire fonctionner cet appareil à sec, sans eau. Si l'appareil surchauffe, le disjoncteur thermique l'éteint. Si cela se produit, patientez 5 minutes avant de réutiliser l'appareil.

• Veillez à toujours à éteindre l'appareil et à le dé- brancher de la prise de courant avant de l'installer dans l'eau ou de l'en sortir. Veillez à ne le remettre sous tension que si vos mains sont sèches.

• N'utilisez jamais cet appareil dans un bassin ou une piscine si des personnes sont dans l'eau !

• N'utilisez pas la pompe pour de l'eau potable.

• Les substances corrosives, inflammables ou explosives, la graisse, l'huile, l'eau salée et les eaux usées ne doivent pas être transportées par la pompe.

• Le pH de l'eau doit être compris entre 6,5 et 8,5.

• La température du liquide pompé ne doit pas dépassée 35 °C.FR

a) N'ouvrez pas la batterie. Risque de court-circuit. b) Protégez la batterie de la chaleur, des rayons directs du soleil continus et intensifs, du feu, de l'eau et de l'humidité. Risque d'explosion. c) En cas de dommage ou de mauvaise utilisation, la batterie peut émettre des vapeurs. Aérez la zone et faites appel à un médecin en cas d'af- fection. Les vapeurs peuvent irriter le système respiratoire. d) N'utilisez la batterie qu'avec votre produit Von- roc. Cette seule mesure permet de protéger la batterie des surcharges dangereuses. e) La batterie peut être endommagée par des objets pointus comme des clous ou des embouts de tournevis ou si elle subit une force extérieure excessive. Un court-circuit interne est alors pos- sible et la batterie peut alors s'enflammer, fumer, exploser ou surchauffer.

Utilisation prévue Avec ce chargeur, ne rechargez que les blocs-bat- teries rechargeables de type CD822AA. Les autres types de batteries peuvent éclater et provoquer des blessures ou des dommages. a) L'appareil ne doit pas être utilisé par des per- sonnes (y compris des enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient supervisées ou qu'elles n'aient été formées. b) Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil. c) Ne rechargez jamais des piles non rechar- geables ! d) Pendant la charge, les batteries doivent être placées dans un endroit bien aéré ! Sécurité électrique Contrôlez toujours que la tension de l'alimentation électrique correspond à la tension mentionnée sur la plaque signalé- tique.

• N'utilisez pas la machine si son cordon élec- trique ou la prise sont endommagés.

N'utilisez que des rallonges appropriées, adap- tées à la puissance nominale de la machine et de 1,5 mm

de section minimum. Si vous utilisez une rallonge sur un enrouleur, veillez à complè- tement dérouler le câble.

2. INFORMATIONS SUR LA MACHINE

La pompe pour récupérateur d'eau de pluie est destinée à un usage privé pour l'irrigation des jardins, elle n'est pas destinée à un usage com- mercial. Les substances explosives, corrosives, inflammables, les eaux usées, l'eau salée, la graisse et l'huile ne doivent pas être transportées par la pompe. Elle est uniquement destinée au pompage de l'eau claire et de l'eau de pluie. La taille des particules solides dans l'eau ne doit pas dépasser la taille maximale spécifiée dans les caractéristiques techniques. Cette pompe n'est pas destinée à fonctionner en continu (comme une pompe de circulation pour piscine ou bassin par exemple), ni en tant qu'instal- lation fixe (comme un appareil de relevage ou une pompe de fontaine par exemple).

CARACTÉRISTIQUES TECHNIQUES

N° de modèle SP510DC Utilisation Eau propreTension 12V Puissance absorbée 50 WDébit maxi 1500l/hPression maxi 1,1 barHauteur de pompage maxi 11 mTaille maxi des particules 1 mmHauteur d'eau résiduelle mini (fonctionnement en mode manuel)12 mmProfondeur submersible 53-100cmProfondeur submersible sans la partie extensible53-79cmProfondeur submersible avec la partie extensible75-100cmTempérature maxi de l'eau 35°CClasse de protection Classe III26

Indice de protection du module de commande IPX4 Indice de protection de la pompe IPX8 Protection contre le fonction nement à secOui, après 20 secondes Protection thermique intégrée OuiAutonomie (avec une batterie pleine)30 minBatterie recommandée* CD822AAPoids 1,15kg N° de modèle CD822AA Type de batterie Lithium-IonTension 12V Capacité 2.0 AhChargeur recommandé* CD823AAPoids 0,2kg N° de modèle CD823AA Entrée chargeur100-240 V~50/60Hz Maxi 0,5ASortie chargeur13,5V 0,8A

• 10,8W Durée de charge batterie 2Ah 2,5 heuresBatterie recommandée* CD822AAPoids 0,085kg *N'utilisez que la batterie et le chargeur recomman- dés. L'utilisation de toute autre batterie ou chargeur pourrait provoquer de graves blessures ou endom- mager la pompe, la batterie et/ou le chargeur.

CARACTÉRISTIQUES TECHNIQUES

Les numéros dans le texte renvoient aux diagram- mes des pages 2 à 3.

1. Poignée de transport

2. Voyants LED de la batterie

3. Interrupteur Marche/Arrêt

6. Sortie d'eau (pompe)

12. Régulateur de débit

13. Bouton du régulateur de débit

17. Bouton de libération de la batterie

20. Crochet pour câble

Avant d'intervenir d'une quelconque façon sur l'outil électrique, retirez la batterie. La batterie doit être chargée avant la première utilisation

Assembler la pompe pour récupérateur d'eau de pluie (Fig. A, B, C)

1. Vissez la partie extensible (7) sur la sortie d'eau

2. Vissez le tuyau supérieur (8) sur la partie exten-

3. Enroulez le câble et fixez-le, comme illustré par

la figure C. Insérer la batterie dans la machine (Fig. D-1) Veillez à ce que l'extérieur de la batterie soit propre et sec avant de la raccorder au chargeur ou à la machine.

1. Insérez la batterie (16) dans la machine comme

illustré par la Fig. D-1.

2. Enfoncez la batterie jusqu'à ce qu'elle s'en-

clenche en place. Contrôler le niveau de charge de la batterie (Fig. A)

• Pour contrôler le niveau de charge de la batte- rie, passez l'interrupteur Marche/Arrêt (3) sur la position "ON/1" pour démarrer la pompe.

• Le module de commande intègre 4 voyants qui indiquent le niveau de charge. Plus il y ade voyants allumés, plus le niveau de charge restant est élevé.

Si les voyants ne s'allument pas, cela indique que la batterie est vide et qu'elle doit être re- chargée immédiatement.FR

• Passez l'interrupteur Marche/Arrêt (3) sur la position "OFF/0" pour arrêter la pompe. Retirer la batterie de la machine (Fig. D-1)

1. Enfoncez le bouton de libération de la batterie

2. Tirez la batterie (16) hors de la machine.

Rechargez la batterie à l'aide du chargeur (Fig. D) Si la machine n'est pas utilisée pendant une certaine durée, il est préférable de ranger la batterie complètement rechargée.

1. Retirez la batterie (16) de la machine.

Branchez le chargeur (18) dans une prise de cou- rant.

3. Branchez la prise du chargeur (18) dans la prise

ronde sur la batterie (16), comme illustré par la Fig. D-2.

4. Le voyant sur le chargeur s'allume et indique

l'état du chargeur. VOY ANT État du chargeur Rouge Batterie en cours de charge Vert Charge de la batterie terminée, batterie complète

4. La charge complète de la batterie 2.0Ah (16)

peut prendre jusqu'à 2,5 heures.

5. Une fois la batterie (16) complètement rechar-

gée, retirez la prise du chargeur (18) de la prise murale et retirez la batterie (16) du chargeur (18).

N'utilisez jamais cette pompe dans un bassin ou une piscine si des personnes sont dans l'eau! Veillez à toujours à éteindre la pompe avant de l'installer dans l'eau ou de l'en sortir. Veillez à ne la remettre sous tension que si vos mains sont sèches. Veillez à ne jamais faire fonctionner cette pompe à sec, sans eau. S'il n'y aplus d'eau à pomper, une protection contre le fonctionnement à sec éteint automatique- ment la pompe. À intervalles réguliers, nettoyez le filtre (15) et le cache-filtre (4) et contrôlez qu'ils ne sont pas endommagés. L'appareil pourrait sinon ne pas fonctionner correctement. Fonctionnement en mode manuel (Fig. A, E)

1. Raccordez le raccord rapide du tuyau d'arrosa-

ge (non fourni) au raccord de tuyau (14).

2. Plongez la pompe dans le récupérateur d'eau. Si

nécessaire, fixez la pompe à l'aide de l'attache fournie (9) sur le récupérateur d'eau de pluie, comme illustré par la figure E. Serrez les vis à l'aide d'une clé à six pans (non fournie) sur le récupérateur d'eau de pluie.

3. Si le niveau d'eau devient trop bas. Il est pré-

férable, autant que possible, de poser la pompe au fond, sur une surface dure, afin de la mainte- nir à la verticale. Veillez à ce qu'il n'y ait aucun obstacle autour des ouvertures d'entrée à la base (4) de la pompe. Les ouvertures d'entrée au fond du récupérateur doivent être exemptes de boue ou de vase.

4. Passez l'interrupteur Marche/Arrêt (3) sur la

position "ON/1" pour démarrer la pompe. S'il n'y aplus d'eau à pomper, une protection contre le fonctionnement à sec éteint automatiquement la pompe.

5. Après utilisation, passez l'interrupteur Marche/

Arrêt (3) sur la position "OFF/0" pour arrêter la pompe.

6. Sortez la pompe de l'eau.

Régler la hauteur de la pompe (Fig. A) Vous pouvez régler le hauteur de la pompe après avoir desserrer le bouton de verrouillage du tuyau supérieur (8). Étirez ou rétractez le tuyau supérieur télescopique (8) à la longueur voulue avant de serrer le bouton de verrouillage du tuyau supérieur (8). Enroulez le câble et fixez-le, comme illustré par la figure C. Retirer la partie extensible (Fig. A) Il est également possible de retirer la partie exten- sible. Dévissez la partie extensible (7) de la sortie d'eau (6) et du tuyau supérieur (8) et retirez la partie28

extensible (7). Vissez le tuyau supérieur (8) sur la sortie d'eau (6). Enroulez le câble et fixez-le, comme illustré par la figure C. Profondeur submersible sans la partie extensible53 – 79 Profondeur submersible avec la partie extensible75 – 100 cm Régler le débit (Fig. A) Il est possible de régler le débit d'eau à l'aide du bouton du régulateur (13) :

• Le débit augmente en tournant dans le sens inverse des aiguilles d'une montre.

• Le débit diminue en tournant dans le sens des aiguilles d'une montre. Protection contre le fonctionnement à sec (Fig. A) S'il n'y aplus d'eau à pomper, une protection cont- re le fonctionnement à sec éteint automatiquement la pompe. Passez l'interrupteur Marche/Arrêt (3) sur la position "Off/0". Immergez la pompe dans l'eau. Redémarrez ensuite la pompe en passant l'interrupteur (3) sur la position "On/1". Après l'utilisation Après utilisation, laissez la pompe fonctionner dans de l'eau propre pendant 2 à 3 minutes afin de supprimer tous les résidus et toutes les particules qui pourraient s'être accumulés dans la pompe et le tuyau.

Avant toute opération de nettoyage ou de maintenance, éteignez toujours la machine et retirez-en le bloc-batterie. Au cours de la maintenance ou du nettoyage, ne faites jamais reposer la pompe sur la turbine. Nettoyez régulièrement le corps de la machine à l'aide d'un chiffon doux et de préférence après chaque utilisation. Supprimez les taches tenaces à l'aide d'un chiffon doux légèrement humidifié avec une solution savonneuse. N'utilisez aucun solvant, essence, alcool, ammoniaque, etc. car ces produits chimiques peuvent endommager les composants synthétiques. Cet appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. Si l'appareil semble bloqué, éteignez-le, débranchez la prise de courant et contrôlez la cause du blocage (consultez les sec- tions "Nettoyer le filtre" et "Blocages’). Nettoyer le filtre (A, F) À intervalles réguliers, nettoyez le filtre (15) et véri- fiez qu'il n'est pas endommagé. L'appareil pourrait sinon ne pas fonctionner correctement.

1. Dévissez le cache-filtre (4) en le tournant dans le

sens inverse des aiguilles d'une montre et retirez le filtre (15), comme illustré par la figure F.

2. Utilisez une solution à base d'eau et de savon

doux pour laver le filtre (15) avant de le rincer à l'eau claire.

3. Réinstallez le filtre (15) et le cache-filtre (4).

Vissez le cache-filtre (4) en le tournant dans le sens des aiguilles d'une montre Veillez à toujours bien rincer la pompe à l'eau claire après chaque utilisation. Blocages Si vous pensez que la pompe est bloquée, coupez l'alimentation en débranchant la prise de courant et examinez la turbine. Vous pouvez accéder à la turbine en retirant les vis de la base.

RANGEMENT ET PROTECTION CONTRE LE

GEL La pompe submersible et ses accessoires peuvent geler s'ils ne sont pas complètement vidangés. Vidangez complètement la pompe submersible et ses accessoires et protégez-les contre le gel. Gardez l'appareil dans un local sec et bien ventilé dans lequel la température ne peut pas descendre sous +5°C. Lorsqu’il n’est pas utilisé, rangez cet appareil dans un endroit sûr, hors de portée des enfants.

Problème Cause Remède La pompe ne démarre pasLa batterie est vide Rechargez la batterie à l'aide du chargeur.La pompe est active mais elle ne ramène pas l'eauFiltre/turbine bouchésÉteignez la machine et retirez en le bloc-bat terie. Nettoyez le filtre / la turbine (voir "MAINTENANCE").FR

La pompe ne démarre pas ou elle s'arrête pendant son utilisation. La pompe s'éteint après n'avoir fonctionner que pendant peu de temps Le disjoncteur thermique de protection contre les surcharges s'est déclenché Un voyant clignote. La sé

curité de foncti- onnement à sec est activée. La batterie est vide Filtre/turbine bouchés Eau trop chaude Éteignez la machine et retirez en le bloc-batte

rie. Patientez 5 minutes et nettoyez le filtre / la turbine (voir "MAINTE

NANCE") Passez l'interrupteur sur la position "Off/0". Immergez la pompe dans l'eau. Redémarrez ensuite la pompe en passant l'interrupteur sur la position "On/1". Rechargez la batterie à l'aide du chargeur. Passez l'interrupteur sur la position "Off/0" et retirez le bloc-bat

terie de la machine. Nettoyer le filtre / la turbine. (Voir "MAINTE

NANCE") Veillez à ce que la tem

pérature de l'eau ne dépasse pas 35

maximum ENVIRONNEMENT Les appareils électriques et électroniques défectueux ou en fin de vie doivent être rapportés dans des sites de recyclage appropriés. Pour les pays de la Communauté Européenne uniquement Ne jetez pas les outils électriques avec les déchets ménagers. Conformément à la Directive Européenne 2012/19/UE relative à l'élimination des déchets élec- triques et électroniques et à sa transposition dans la législation nationale, les outils électriques usagés doivent être collectés séparément et être jetés de façon écologique. Les batteries défectueuses ou usagées doivent être recyclées conformément à la Directive 2006/66/ CE. Rapportez le bloc-batterie et/ou l'appareil dans le centre de collecte le plus proche. Consultez vos au

torités locales concernant la mise au rebut correcte des outils électriques et des batteries usagés. GARANTIE Les produits VONROC sont développés avec les normes de qualité les plus hautes et ils sont garantis pour être exempts de défaut de pièces et de main d'œuvre pour la durée stipulée par la loi et à compter de la date d'achat initiale. Si, au cours de cette période, le produit devait rencontrer une quelconque panne due à un défaut de pièce ou de main d'œuvre, contactez VONROC directement. Les conditions suivantes sont exclues de la garan- tie :

• Réparations ou modifications sur la machine, faites ou tentées par des réparateurs non agréés ;

• Utilisation abusive ou incorrecte ou mainte- nance incorrecte de l'outil ;

• Utilisation de pièces détachées non d'origine. Ce qui précède représente l'unique garantie, expli- cite ou implicite, proposée par la société. Il n'existe aucune autre garantie, explicite ou implicite, qui puisse dépasser le cadre de la présente garantie, y compris les garanties implicites de qualité mar- chande et d'adaptation à un usage particulier. En aucun cas, VONROC ne saurait être tenu respon- sable pour les dommages accidentels ou consécu- tifs. Les recours des revendeurs sont limités à la réparation ou au remplacement des équipements ou des pièces non conformes. Le produit et la notice d'utilisation sont sujets à modifications. Les caractéristiques peuvent être modifiées sans notification préalable.30
