HCE2600 - Nettoyeur haute pression SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression électrique
Marque	Scheppach
Modèle	HCE2600
Tension de mesure	230-240 V ~ / 50 Hz
Puissance de mesure	2400 W
Pression de service	120 bar (12 MPa)
Pression maximale admissible	180 bar (18 MPa)
Débit de mesure	5,5 l/min
Débit maximal	8 l/min
Longueur du câble secteur	5 m
Longueur du tuyau haute pression	8 m
Température de l'eau max.	50 °C
Pression d'arrivée max.	4 bar
Poids	11 kg
Classe de protection	II / double isolation
Indice de protection	IPX5
Niveau de pression sonore LpA	76 dB (incertitude 3 dB)
Niveau de puissance sonore garanti LwA	94 dB
Vibrations (vibrations bras-main)	2,5 m/s² (incertitude 1,5 m/s²)
Fonctions principales	Jet haute pression, aspiration automatique, utilisation de détergent, buse turbo, buse à jet variable
Accessoires fournis	Buse turbo, buse à jet variable, adaptateur Kärcher, brosse de lavage, nettoyeur de terrasse, tuyau haute pression, aiguille de nettoyage, réservoir de produit de nettoyage
Sécurité	Verrouillage de commande, disjoncteur différentiel (max. 30 mA), arrêt automatique en cas de fuite
Entretien	Nettoyage régulier des buses et de la crépine, aiguille de nettoyage incluse
Réparabilité	Pièces de rechange disponibles via SAV (numéros de référence fournis)

FOIRE AUX QUESTIONS - HCE2600 SCHEPPACH

Comment assembler le nettoyeur haute pression Scheppach HCE2600 ?

Montez la poignée avec deux vis, insérez le support du câble et le support de la lance, puis vissez l'accouplement sur le raccord d'eau. Utilisez un tournevis cruciforme. Consultez le chapitre 8 de la notice.

Puis-je utiliser l'appareil sans raccordement au réseau d'eau ?

Oui, grâce à la fonction d'aspiration automatique. Utilisez un tuyau d'aspiration avec panier filtrant (non fourni) et veillez à ce que l'appareil ne soit pas immergé. Voir chapitre 10.3.

Comment utiliser un détergent avec le HCE2600 ?

Remplissez le réservoir à détergent (11) avec un produit adapté, remontez le capuchon et placez-le dans son support. Utilisez la brosse de lavage (16) : le détergent est aspiré automatiquement. Rincez le système à l'eau claire après usage.

Quelles précautions de sécurité dois-je respecter ?

Portez des lunettes et une protection auditive. Ne dirigez jamais le jet vers des personnes, des animaux ou des équipements électriques. Utilisez un disjoncteur différentiel de 30 mA. Lisez attentivement les consignes de sécurité de la notice.

Que faire si la pression est faible ou irrégulière ?

Vérifiez l'alimentation en eau : le robinet doit être ouvert à fond. Si des variations persistent, la buse peut être obstruée. Nettoyez-la avec l'aiguille de nettoyage fournie (19) et rincez à l'eau.

Puis-je raccorder l'appareil directement au réseau d'eau potable ?

Non, un sectionneur (dispositif antireflux) de type BA conforme à la norme EN 12729 est obligatoire. L'eau traversant le sectionneur n'est pas potable.

Comment entretenir le filtre (crépine) ?

Dévissez l'accouplement (12a) du raccord d'eau pour accéder à la crépine. Nettoyez-la régulièrement avec l'aiguille de nettoyage pour buse afin d'éviter les obstructions.

Quelles sont les caractéristiques techniques principales ?

Puissance : 2400 W, pression : 120 bar (max 180 bar), débit : 5,5 l/min (max 8 l/min), poids : 11 kg, longueur de câble : 5 m, longueur de tuyau HP : 8 m.

Comment ranger l'appareil après utilisation ?

Arrêtez l'appareil, débranchez la fiche, fermez le robinet, déconnectez le tuyau d'eau et le tuyau haute pression. Verrouillez la gâchette et rangez les accessoires dans leur support. Conservez dans un lieu sec et à l'abri du gel.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange (buses, brosse, tuyau, etc.) sont disponibles auprès du service après-vente Scheppach ou chez votre revendeur. Les références sont listées dans la notice, chapitre 13.

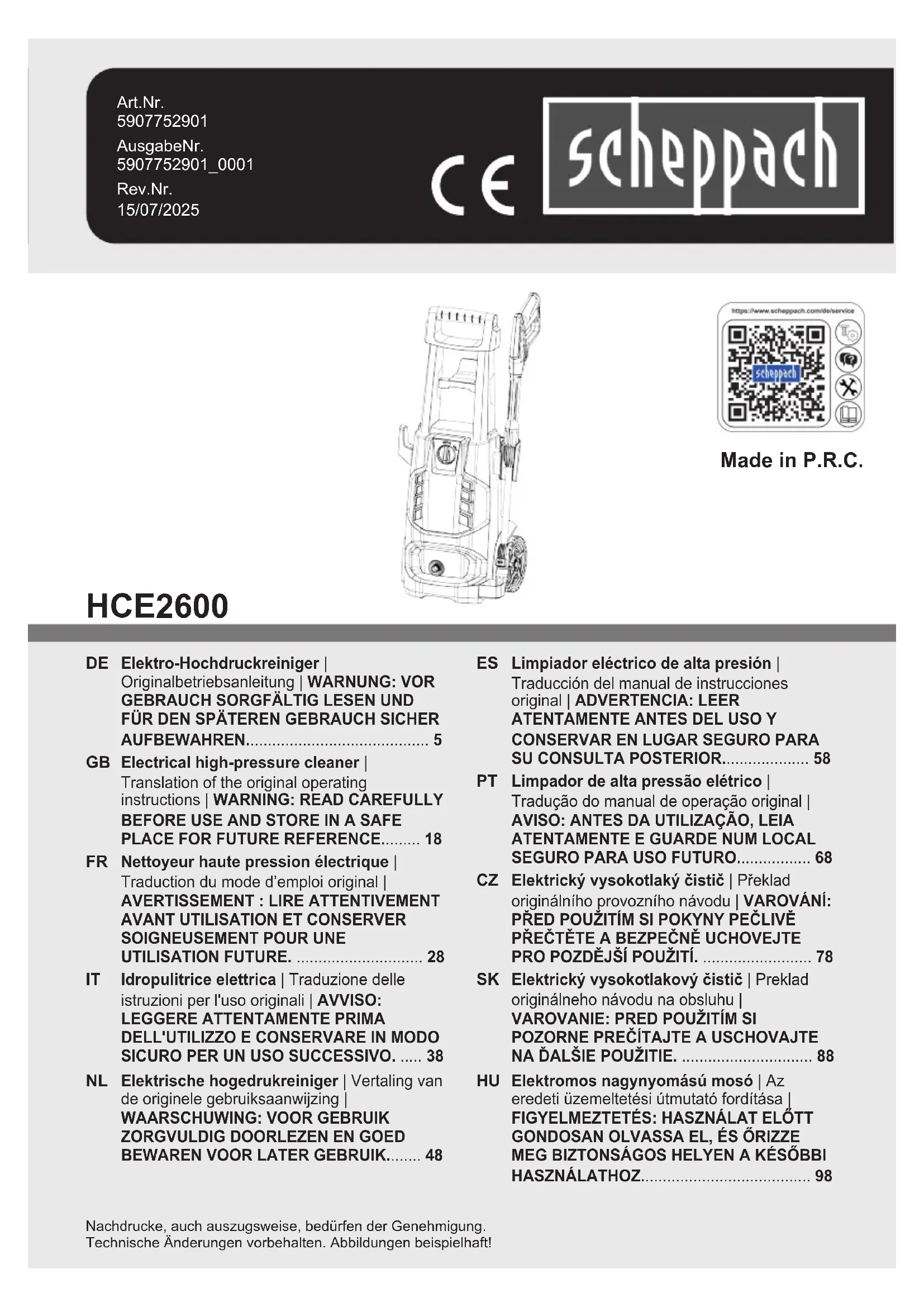

MODE D'EMPLOI HCE2600 SCHEPPACH

FR Nettoyeur haute pression électrique | Traduction du mode d'emploi original | AVERTISSEMENT : LIRE ATTENTIVEMENT AVANT UTILISATION ET CONSERVER SOIGNEUSEMENT POUR UNE UTILISATION FUTURE. 28

1 Introduction ...... 28
2 Description du produit (fig. 1-7).... 28
3 Fournitures (fig. 2).... 29
4 Utilisation conforme.... 29
5 Consignes de sécurité.... 29
6 Caractéristiques techniques.... 31
7 Déballage.... 32
8 Montage 32
9 Avant la mise en service 32
10 Utilisation.... 33
11 Nettoyage et maintenance 35
12 Raccordement électrique 35
13 Réparation et commande de pièces de re- change 36
14 Élimination et recyclage 36
15 Dépannage.... 37
16 Déclaration de conformité UE 37
17 Vue éclatée 260

Explication des symboles sur le produit

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne permettent pas d'éliminer les risques et ne dispensent pas de prendre des mesures adaptées pour la prévention des accidents.

	Lisez le mode d'emploi et observez les consignes de sécurité avant de procéder à la mise en service !
	Portez des lunettes de protection.
	Portez une protection auditive.
	Ne pas diriger le jet haute pression vers des personnes, des animaux, des équipements électriques actifs ou le produit lui-même.
	Le produit ne doit pas être directement rac-cordé au réseau d'eau potable.
	Ne procédez aux travaux de maintenance, de conversion, de réglage et de nettoyage que lorsque le produit est à l'arrêt que la fiche secteur est débranchée.
	Niveau de puissance acoustique garanti du produit.

Le produit respecte les directives européennes en vigueur.

Le produit respecte les directives serbes en vigueur.

1 Introduction

Fabricant :

Scheppach GmbH

Nous espérons que votre nouveau produit vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de ce produit n'est pas responsable des dommages survenus sur ce produit dans les cas suivants :

• Manipulation incorrecte
  • Non-respect de la notice d'utilisation
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales
  • Utilisation non conforme
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions de la VDE 0100, DIN 57113 / VDE0113.

Attention :

Le mode d'emploi fait partie du produit.

Il contient des remarques importantes sur l'utilisation sécuritaire, réglementaire et économique du produit et sur la façon d'éviter les dangers, de limiter les frais de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie du produit. Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement du produit en vigueur dans votre pays.

Avant d'utiliser le produit, familiarisez-vous avec les consignes de sécurité et d'utilisation. Utilisez le produit uniquement conformément aux descriptions et pour les domaines d'utilisation prescrits. Conservez bien le mode d'emploi et transmettez tous les documents en cas de remise du produit à un tiers.

2 Description du produit (fig. 1-7)

1. Poignée
   1a. Vis
2. Pistolet de pulvérisation
   2a. Levier d'activation
   2b. Verrouillage de commande
   2c. Raccord
   2d. Déverrouillage
3. Support de la lance
4. Lance
   4a. Déverrouillage

5. Roues

6. Raccord (tuyau haute pression)

7. Interrupteur On/Off
8. Support (tuyau haute pression)
9. Support (câble de raccordement secteur)
   9a. Câble de raccordement secteur (non représenté)
10. Support (accessoires)
11. Réservoir de produit de nettoyage
    11a. Capuchon de fermeture avec flexible d'aspiration
12. Raccord d'eau
    12a. Embrayage
13. Buse turbo
14. Buse à jet variable
15. Adaptateur Kärcher
16. Brosse de lavage
17. Nettoyeur pour terrasse
18. Tuyau haute pression
19. Aiguille de nettoyage pour buse

3 Fournitures (fig. 2)

Pos. Quantité Désignation

1. 1 x Poignée
   1a. 2 x Vis
2. 1 x Pistolet de pulvérisation
3. 1 x Support de la lance
4. 1 x Lance
5. 1 x Support

(câble de raccordement secteur)

1. 1 x Réservoir de produit de nettoyage

12a. 1 x Accouplement (raccord d'eau)

1. 1 x Buse turbo

2. 1 x Buse à jet variable

3. 1 x Adaptateur Kärcher

4. 1 x Brosse de lavage

5. 1 x Nettoyeur pour terrasse

6. 1 x Tuyau haute pression

7. 1 x Aiguille de nettoyage pour buse

1 x Nettoyeur haute pression

1 x Mode d'emploi

4 Utilisation conforme

Le nettoyeur haute pression est utilisé :

• pour nettoyer les machines, véhicules, chantiers, outils, façades, terrasses, outils de jardin, etc. avec un jet d'eau haute pression.
• avec des accessoires et pièces de rechange d'origine.
• conformément aux indications du fabricant concernant l'objet à nettoyer.

Le produit doit être utilisé selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur est le seul responsable.

Une utilisation conforme consiste également à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation de la notice d'utilisation.

Les personnes utilisant le produit et en assurant la maintenance doivent être familiarisées avec celui-ci et connaître les dangers possibles qu'il implique.

Toute modification du produit annule toute garantie du fabricant pour les dommages en résultant.

Le produit ne doit être utilisé qu'avec des pièces de rechange et des accessoires originaux du fabricant.

Respectez les prescriptions de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.

Remarque : conformément aux dispositions, nos produits n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si le produit est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

Explication des mots de signalisation dans le mode d'emploi

DANGER

Terme de signalisation servant à désigner une situation de danger immédiate qui entraîne des blessures graves voire mortelles si elle n'est pas évitée.

! AVERTISSEMENT

Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures graves voire mortelles si elle n'est pas évitée.

PRUDENCE

Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures légères ou modérées si elle n'est pas évitée.

ATTENTION

Terme de signalisation servant à désigner une situation de danger possible qui peut endommager le produit ou les biens environnants.

5 Consignes de sécurité

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'« outil électrique » utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) et les outils électriques sur batterie (sans câble secteur).

! AVERTISSEMENT

lisez toutes les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques fournies avec cet outil électrique.

Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

5.1 Consignes de sécurité générales

• Le produit ne doit pas être utilisé par des enfants. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec le produit. Ce produit peut être utilisé par des personnes ayant des capacités physiques, sensorielles et psychologiques réduites ou manquant d'expérience et de connaissance, si elles sont surveillées ou si elles ont été formées à la manipulation du produit en toute sécurité et qu'elles comprennent les risques en résultant. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance de l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
• Les personnes non familiarisées avec le mode d'emploi ne peuvent pas utiliser le produit.

AVERTISSEMENT

Les nettoyeurs haute pression ne doivent pas être utilisés par des enfants ou par des personnes non formées.

- Si un dysfonctionnement ou un défaut survient en cours de fonctionnement, arrêtez immédiatement le produit et débranchez la fiche secteur. Lisez ensuite le chapitre « Résolution des dysfonctionnements ».

5.2 Utilisation du produit

PRUDENCE

Vous éviterez ainsi les accidents et les blessures :

AVERTISSEMENT

Ce produit a été conçu pour être utilisé avec les détergents fournis ou recommandés par le fabricant. L'utilisation d'autres détergents ou produits chimiques peut nuire à la sécurité du produit.

AVERTISSEMENT

les jets haute pression peuvent s'avérer dangereux en cas d'utilisation non conforme.

Le jet ne doit pas être dirigé vers des personnes, des équipements électriques actifs ou le produit lui-même.

AVERTISSEMENT

N'utilisez pas le produit à proximité d'autres personnes si elles ne portent pas de vêtements de protection.

AVERTISSEMENT

Ne dirigez pas le jet vers vous-même ou vers autrui pour nettoyer des vêtements ou des chaussures.

AVERTISSEMENT

Risque d'explosion !

Ne pulvérisez pas de liquides inflammables !

AVERTISSEMENT

Le produit ne doit pas être utilisé par des enfants ou par des personnes non formées.

AVERTISSEMENT

Les flexibles haute pression, robinets et raccords sont essentiels pour la sécurité du produit. Utilisez exclusivement les tuyaux haute pression, robinets et accouplements recommandés par le fabricant.

AVERTISSEMENT

Pour garantir la sécurité du produit, utilisez uniquement des pièces de rechange d'origine fournies ou agréées par le fabricant.

AVERTISSEMENT

L'eau qui s'écoule à travers le dispositif antireflux est considérée comme n'étant pas potable.

AVERTISSEMENT

L'utilisation du produit peut générer des aérosols. L'inhalation d'aérosols peut être nocive.

AVERTISSEMENT

En fonction de l'utilisation, des buses de pulvérisation avec capot de protection peuvent être utilisées avec le produit, réduisant ainsi fortement l'émission d'aérosols contenant de l'eau. Ce dispositif ne peut pas être utilisé dans tous les cas. Si vous ne pouvez pas utiliser de buses de pulvérisation avec capot de protection contre les aérosols, le port d'un masque respiratoire de classe FFP2 ou équivalent peut être nécessaire en fonction de l'environnement de nettoyage.

• Vous ne devez utiliser le produit qu'à la vertical, sur une surface plane et stable.
• Portez des vêtements et des lunettes de protection adaptés pour vous protéger des éclaboussures d'eau ou des impuretés.
• Prenez des mesures adaptées pour tenir les enfants à l'écart du produit en marche.
• N'utilisez pas le produit à proximité de liquides ou de gaz combustibles. Tout non-respect de ces consignes entraîne un risque d'incendie ou d'explosion.
• En cas de contact avec le détergent, rincez abondamment à l'eau pure.
• Le produit doit être conservé dans un lieu sec, hors de portée des enfants.

PRUDENCE

Vous éviterez ainsi d'endommager le produit et de provoquer des blessures :

• Ne travaillez jamais avec un produit endommagé, incomplet ou transformé sans l'accord du fabricant. Avant la mise en service, faites vérifier par un spécialiste que les mesures de protection électriques requises ont été appliquées.
• Ne mettez pas le produit en service si le câble de raccordement secteur, l'arrivée d'eau ou d'autres pièces importantes telles que le tuyau haute pression ou le pistolet de pulvérisation sont endommagés ou présentent des fuites.
• Protégez le produit contre le gel et la marche à sec.

- Seul un électricien agréé est autorisé à ouvrir le produit. En cas de réparations, adressez-vous à notre service après-vente.

5.3 Sécurité électrique

PRUDENCE

Vous éviterez ainsi les accidents et les blessures dus à un choc électrique :

- En cas d'utilisation d'une rallonge, le connecteur et l'accouplement doivent être étanches à l'eau.

PRUDENCE

Les rallonges inadaptées peuvent être dangereuses. Il existe un risque de blessures par choc électrique.

• Gardez le produit à l'abri de la pluie ou de l'humidité. La pénétration d'eau dans le produit augmente le risque de choc électrique.
• Avant la mise en service, veillez à ce que la tension secteur corresponde à la tension de service figurant sur la plaque signalétique.
• Le raccordement au secteur doit être réalisé par un électricien expérimenté et doit répondre aux exigences de la norme IEC 60364-1.
• Les raccordements électriques doivent être réalisés par un électricien conformément à toutes les prescriptions locales et nationales en vigueur.
• Utilisez un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA.
• Avant chaque utilisation, vérifiez si le produit, le câble de raccordement secteur et le connecteur sont endommagés.
• Si le câble de raccordement secteur de ce produit est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.
• Ne pas tirer sur le câble pour débrancher le connecteur de la prise de courant. Protéger le câble de la chaleur, de l'huile et des bords coupants.
• Ne portez pas ou ne fixez pas le produit au niveau du câble de raccordement secteur.
• Les câbles rallonges inadaptés peuvent être dangereux. Si une rallonge est utilisée, elle doit convenir à une utilisation en extérieur et la connexion doit être sèche et située au-dessus du sol. Il est recommandé d'utiliser pour ce faire un dévidoir de câble qui maintient la prise de courant à au moins 60 mm au-dessus du sol. Vérifiez les dommages sur le câble.
• Avant tout travail sur le produit, lors des pauses, du nettoyage et en cas de non-utilisation, débranchez la fiche secteur de la prise de courant.
• Les rallonges ne doivent pas présenter une section inférieure à 2 x 2,5 mm ^2 .
• Portez des chaussures isolées pour vous protéger des chocs électriques.
• Pour vous protéger des chocs électriques, utilisez le produit exclusivement en position debout et à la verticale.
• Arrêtez le produit lorsque vous le laissez sans surveillance.

Risques résiduels

Le produit est construit selon l'état actuel de la technique et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

• Danger pour la santé dû au courant en cas d'utilisation de lignes de raccordement électrique non conformes.
• En outre, malgré toutes les précautions prises, il peut demeurer des risques résiduels qui ne sont pas évidents.
• Les risques résiduels peuvent être réduits au minimum si les « Consignes de sécurité » et les instructions d'« Utilisation conforme », ainsi que l'ensemble de la notice d'utilisation sont respectés.
• Éviter toute mise en service involontaire du produit.
• Maintenez vos mains à distance de la zone de travail si le produit est en cours de fonctionnement.
• Respecter les consignes de sécurité et de maintenance prédéfinies dans la notice d'utilisation.

AVERTISSEMENT

Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6 Caractéristiques techniques

Tension de mesure 230-240 V~/50 Hz
Puissance de mesure 2400 W
Classe de protection	II / (double isolation)
Indice de protection IPX5
Longueur du câble de raccordement secteur	5 m
Long tuyau haute pression	8 m
Pression de mesure/ pression de service (p)	120 bar (12 Mpa)
Pression admissible max. (p max)	180 bar (18 Mpa)
Pression d'arrivée max. (p max)	4 bar
Débit de mesure (Q)	5,5 l/min
Débit max ( Q_max )	8 l/min
Température de mesure max. (T en max)	50 °C
Poids	11 kg

Sous réserve de modifications techniques !

AVERTISSEMENT

Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, vous devez, ainsi que les personnes à proximité, porter une protection auditive adaptée.

Les valeurs de bruit et de vibrations ont été calculées conformément à la norme EN 60335-2-79:2012.

Valeurs caractéristiques sonores

Niveau de pression sonore L_pA	76 dB
Incertitude de mesure K_pA	3 dB
Niveau de puissance sonore L_wA	92 dB
Niveau de puissance sonore L_wA garanti 94 dB
Incertitude de mesure K_wA	3 dB

Valeurs de référence de vibrations (vibrations bras-main)

Vibration ah	2,5 m/s2
Incertitude de mesure K 1,5 m/s	2

La valeur totale des vibrations et la valeur d'émission de bruit indiquées ont été mesurées dans le cadre d'une méthode de contrôle normalisée et peuvent être utilisées pour comparer un outil électrique avec un autre.

La valeur totale des vibrations et la valeur d'émission de bruit indiquées peuvent également être utilisées pour réaliser une estimation préalable de la charge.

AVERTISSEMENT

Les valeurs d'émission de bruit et de vibrations peuvent varier par rapport aux valeurs indiquées lors de l'utilisation réelle de l'outil électrique selon la manière dont l'outil électrique est utilisé et en particulier selon le type de pièce usinée traitée.

Faites en sorte que la charge demeure la plus faible possible. Exemple de mesures : limitation du temps de travail. À ce niveau, tous les éléments du cycle de fonctionnement doivent être pris en compte (par exemple, les périodes d'arrêt de l'outil électrique et les périodes de fonctionnement sans charge).

7 Déballage

AVERTISSEMENT

Le produit et les matériaux d'emballage ne sont pas des jouets !

Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas été endommagés lors du transport. Signalez immédiatement tout dommage au transporteur qui a livré le produit. Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

• Familiarisez-vous avec le produit à l'aide de la notice d'utilisation avant de commencer à l'utiliser.

• N'utilisez que des pièces d'origine pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre revendeur.

• Lors de la commande, indiquez la référence, ainsi que le type et l'année de construction du produit.

8 Montage

AVERTISSEMENT

Risque de blessures !

Ne branchez la fiche secteur dans une prise que lorsque le produit est prêt à l'utilisation.

- Placez le produit sur une surface plane et droite (pour éviter tout basculement).

Outils nécessaires :

• Tournevis cruciforme*

* = ne sont pas des composants obligatoires des fournitures !

8.1 Montage des supports (fig. 3)

1. Insérez le support (9) du câble de raccordement secteur et le support de la lance (3) dans les deux points de fixation latéraux du produit.

8.2 Montage de la poignée (1) (fig. 4)

1. Poussez la poignée (1) dans le logement situé sur le dessus du produit et serrez-la avec deux vis (1a). Utilisez pour cela un tournevis cruciforme.

8.3 Branchement de l'accouplement (12a) du raccord d'eau (12) (fig. 5)

1. Retirez le capuchon de protection du raccord d'eau (12). Conservez le capuchon de protection.

2. Vissez l'accouplement (12a) sur le raccord d'eau (12).

9 Avant la mise en service

Conformément aux consignes en vigueur, le produit ne doit jamais être utilisé sans sectionneur sur le réseau d'eau potable.

Un sectionneur adapté de type BA, conforme à la norme EN 12729, doit être utilisé.

L'eau qui s'écoule à travers le sectionneur est considérée comme n'étant pas potable.

Un sectionneur est disponible dans le commerce spécialisé.

Un sectionneur (dispositif antireflux) empêche l'eau et le détergent de refluer dans la conduite d'eau potable.

- Utilisez un tuyau de jardin de 12 " du commerce d'une longueur d'au moins 5 m pour l'arrivée d'eau. Cette longueur ne doit pas dépasser 30 m.

9.1 Raccordement/retrait du tuyau haute pression (18) (fig. 1, 2)

Raccordement :

1. Raccordez le tuyau haute pression (18) au nettoyeur haute pression en utilisant le raccord fileté (6).

2. Raccordez le connecteur d'accouplement du tuyau haute pression (18) au raccord (2c) du pistolet de pulvérisation (2).

Vous entendrez le connecteur d'accouplement s'enclencher.

Retrait :

1. Actionnez le déverrouillage (2d) du pistolet de pulvérisation (2) et retirez le tuyau haute pression (18).

2. Dévissez le tuyau haute pression (18) du raccord (6) du nettoyeur haute pression.

9.2 Raccordement/retrait de la lance (4) (fig. 1, 2)

Raccordement :

1. Insérez l'extrémité de la lance (4) dans le raccord du pistolet de pulvérisation (2) prévu à cet effet.

2. Pressez fermement la lance (4) dans le raccord du pistolet de pulvérisation (2) et tournez la lance (4) dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit correctement raccordée au pistolet de pulvérisation (2).

Retrait :

1. Pressez fermement la lance (4) dans le raccord du pistolet de pulvérisation (2) et tournez-la dans le sens inverse des aiguilles d'une montre.

2. Retirez la lance (4) par l'avant.

9.3 Sélection de l'embout (fig. 2)

Sélectionnez un embout (13/14/15/16/17) adapté aux travaux prévus :

- Buse turbo (13) :

Avec son jet d'eau rotatif, la buse turbo (13) convient particulièrement au retrait des saletés tenaces.

• Buse à jet variable (14) :

Avec son jet plat, la buse à jet variable (14) convient particulièrement aux travaux de nettoyage plats. Faites tourner l'embout de diffuseur pour régler la largeur du jet d'eau.

• Adaptateur Kärcher (15) :

L'adaptateur Kärcher (15) permet d'utiliser les accessoires de la marque Kärcher.

• Brosse de lavage (16) :

Par principe, la brosse de lavage (16) s'utilise sans exercer de pression. Elle convient au nettoyage des surfaces sensibles. L'eau s'écoule à travers les poils, permettant un nettoyage doux et homogène.

• Nettoyeur pour terrasse (17) :

Avec ses buses rotatives, le nettoyeur pour terrasse (17) convient au nettoyage homogène et en profondeur des surfaces plates et étendues. Passez le nettoyeur pour terrasse (17) lentement et de manière homogène sur la surface à nettoyer.

9.4 Raccordement/retrait des embouts (13/14/15/16/17) (fig. 6, 7)

- Sélectionnez un embout (14/15/16/17/18) adapté aux travaux prévus.

- Pour utiliser la buse turbo (13), la buse à jet variable (14) ou le nettoyeur pour terrasse (17), installez la lance (4) sur le pistolet de pulvérisation (2) comme indiqué au chapitre 9.2.

- Pour utiliser l'adaptateur Kärcher (15) et la brosse de lavage (16), retirez la lance (4) du pistolet de pulvérisation (2) comme l'indique le chapitre 9.2.

- Vous pouvez stocker les embouts (13/14/15/16/17) que vous n'utilisez pas dans le support (10).

Raccordement :

Buse turbo (13) / buse à jet variable (14) / nettoyeur pour terrasse (17)

1. Placez un embout adapté (13/14/17) sur la lance (4) et tournez l'embout (13/14/17) jusqu'à l'entendre s'enclencher.

Adaptateur Kärcher (15) / brosse de lavage (16)

1. Insérez un embout adapté (15/16) dans le pistolet de pulvérisation (2).

2. Pressez fermement l'embout adapté (15/16) dans le raccord du pistolet de pulvérisation (2) et tournez l'embout (15/16) jusqu'à l'entendre s'enclencher.

Retrait :

Buse turbo (13) / buse à jet variable (14) / nettoyeur pour terrasse (17)

1. Appuyez sur le déverrouillage (4a) à l'extrémité avant de la lance (4) et retirez l'embout par l'avant (13/14/17).

Adaptateur Kärcher (15) / brosse de lavage (16)

1. Pressez fermement l'embout (15/16) dans le raccord du pistolet de pulvérisation (2) et tournez-la dans le sens inverse des aiguilles d'une montre.

2. Retirez l'embout (15/16) par l'avant.

10 Utilisation

ATTENTION

Avant la mise en service, monter impérativement le produit en entier !

ATTENTION

Utilisez uniquement le produit en position verticale, jamais en position couchée.

DANGER

Si le produit bascule, arrêtez-le immédiatement et débranchez-le du secteur !

Risque d'électrocution !

Remettez d'abord le produit droit, à la verti- cale.

Pour votre propre sécurité, attendez env. cinq minutes avant de rétablir le courant !

⚠ AVERTISSEMENT

Tenez compte de la force de recul du jet d'eau qui s'échappe.

Veillez à adopter une posture stable et à bien tenir le pistolet de pulvérisation.

Vous risquez sinon de vous blesser ou de blesser au-trui !

! AVERTISSEMENT

En cas de fuites dans le circuit d'eau, arrêtez immédiatement le produit et débranchez immédiatement le produit du secteur.

Risque d'électrocution !

Retentez alors de connecter les raccords d'eau.

Remarque :

Ne faites pas fonctionner le produit lorsque le robinet d'eau est fermé. Un fonctionnement à sec endommage le produit.

10.1 Utilisation de détergents (fig. 2)

Remarque :

Utilisez uniquement des détergents autorisés pour ce produit.

1. Pour remplir le réservoir à détergent (11), retirez-le du support du nettoyeur haute pression.
2. Retirez le capuchon de fermeture avec tuyau d'aspiration (11a) du réservoir à détergent (11).
3. Remplissez le réservoir à détergent (11) avec un produit qui convient.
4. Montez le capuchon de fermeture avec tuyau d'aspiration (11a) et remettez le réservoir à détergent (11) en place dans le support du nettoyeur haute pression.
5. Utilisez la brosse de lavage (16). Le détergent est aspiré automatiquement.

10.2 Mise en marche/arrêt du produit (fig. 1, 6)

Mise sous tension

1. Raccordez un tuyau de jardin avec un raccord rapide* à l'accouplement (12a) du raccord d'eau (12).
2. Branchez la fiche secteur dans la prise de courant.
3. Ouvrez totalement le robinet d'eau.
4. Activez le produit au moyen de l'interrupteur Marche/ Arrêt (7). N'activez le produit qu'une fois que vous avez connecté tous les raccords d'eau et que ceux-ci sont étanches. Le moteur s'active jusqu'à ce que la pression nécessaire soit établie. Une fois la pression établie, le moteur s'arrête.
5. Déverrouillez la gâchette de commande (2a) en actionnant le verrouillage de commande (2b).
6. Appuyez sur la gâchette de commande (2a) du pistolet de pulvérisation (2). Le moteur démarre automatiquement.
7. Lorsque vous relâchez la gâchette de commande (2a), le produit s'arrête mais la haute pression du système est maintenue.

Mise hors tension

1. Arrêtez le produit au moyen de l'interrupteur On/Off (7).
2. Tirez sur la fiche secteur pour la débrancher de la prise.
3. Fermez le robinet d'eau.

4. Débranchez le nettoyeur haute pression de l'alimentation en eau.

5. Appuyez sur la gâchette de commande (2a) du pistolet de pulvérisation (2) pour réduire la pression disponible dans le système.

6. Verrouillez la gâchette de commande (2a) en actionnant le verrouillage de commande (2b).

* = ne sont pas des composants obligatoires des fournitures !

10.3 Fonction d'aspiration automatique

DANGER

Le produit lui-même ne doit pas être immergé dans une source d'eau.

Il existe un risque de blessures par choc électrique.

Vous pouvez également utiliser le produit sans conduite d'eau (par exemple avec un puisard de collecte des eaux de pluie*) grâce à la fonction d'aspiration d'eau intégrée. Cette fonction ne peut être utilisée qu'avec un tuyau d'aspiration doté d'un panier filtrant*.

* = ne sont pas des composants obligatoires des fournitures !

Remarque :

- Un fonctionnement à sec endommage le produit. - Le produit ne doit pas dépasser le point de prélèvement d'eau.

1. Fixez le flexible d'aspiration avec panier filtrant à l'accouplement (12a) du raccord d'eau (12).
2. Accrochez l'extrémité dotée du panier filtrant au point de prélèvement d'eau. Veillez à disposer d'une réserve suffisante d'eau et d'un approvisionnement sûr en eau.
3. Retirez la lance (4) du pistolet de pulvérisation (2). Appuyez sur la gâchette de commande (2a) du pistolet de pulvérisation (2) et mettez le produit en marche.
4. Le produit commence à aspirer de l'eau et l'air peut s'échapper.
5. Quand il ne reste plus d'air dans le produit, vous pouvez relâcher la gâchette de commande (2a) du pistolet de pulvérisation (2).

10.4 Arrêt de l'exploitation

1. Après avoir utilisé des détergents, rincez le système à l'eau claire. Pour ce faire, retirez le réservoir à détergent (12).
2. Désactivez le produit comme indiqué au chapitre 10.2.
3. Retirez le tuyau haute pression (8) comme décrit au chapitre 9.1.
4. Retirez l'embout de la lance (4) comme l'indique le chapitre 9.2.
5. Rangez le pistolet de pulvérisation (2) avec la lance (4) dans le support (4a).

11 Nettoyage et maintenance

AVERTISSEMENT

Confiez les travaux de réparation et de maintenance qui ne figurent pas dans ce mode d'emploi à un atelier spécialisé. Utilisez uniquement des pièces de rechange d'origine.

AVERTISSEMENT

Des travaux de maintenance ou de nettoyage non conformes peuvent provoquer des blessures !

AVERTISSEMENT

Lors des travaux de nettoyage, de réparation ou de maintenance, le produit peut démarrer de manière inopinée et entraîner ainsi des blessures et des brû-lures.

• Arrêtez le produit.
• Débranchez la fiche secteur.
  – Laissez le produit refroidir.

11.1 Nettoyage

AVERTISSEMENT

Ne pulvérisez pas d'eau sur le produit et ne le nettoyez pas sous l'eau courante. Il existe un risque d'électrocution et le produit pourrait être endommagé.

• Veillez à ce que les dispositifs de protection, le volet d'aération et le logement du moteur restent aussi exempts de poussières et d'impuretés que possible. Frottez le produit avec un chiffon* propre ou soufflez dessus avec de l'air comprimé* à faible pression. Nous vous recommandons de nettoyer le produit après chaque utilisation.
• N'immergez jamais le produit dans l'eau ou tout autre liquide pour le nettoyer.
• Nettoyez régulièrement le produit avec un chiffon* humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les pièces en plastique du produit. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur du produit.
• Le produit doit toujours être propre, sec et exempt d'huile et de graisse. Retirez la poussière après chaque utilisation et avant le stockage.

11.1.1 Nettoyage des buses (fig. 2)

1. Vous pouvez éliminer les corps étrangers des buses obstruées (13, 14) à l'aide de l'aiguille de nettoyage pour buse (19).
2. Rincez les buses (13, 14) à l'eau pour éliminer les éventuels corps étrangers.

11.1.2 Nettoyage de la crépine (fig. 1, 2)

1. Nettoyez la crépine installée entre l'accouplement (12a) et le raccord d'eau (12) à intervalles réguliers.

2. Dévissez pour cela l'accouplement (12a) du raccord d'eau (12).

3. Nettoyez la crépine avec l'aiguille de nettoyage pour buse (19).

11.2 Maintenance

Le produit ne nécessite aucune maintenance.

À l'intérieur du produit, on ne trouve aucune pièce pouvant être réparée par l'utilisateur. Contactez un spécialiste qualifié pour faire contrôler et réparer le produit.

- Avant chaque utilisation, contrôlez les défauts manifestes sur le produit (pièces desserrées, usées ou endommagées).

12 Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur. Le branchement au secteur effectué par le client et la rallonge électrique utilisée doivent correspondre à ces prescriptions.

• Le produit remplit les exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Autrement dit, il est interdit de l'utiliser aux points de raccordement de son propre choix.
• En cas de conditions secteur défavorables, le produit peut conduire à des variations de tension temporaires.
• Le produit est uniquement conçu pour un raccordement à des points qui a) ne dépassent pas l'impédance réseau maximale autorisée « Z » (Zmax. = 0,471 Ω), ou b) présentant un courant de charge permanent admissible du secteur d'au moins 100 A par phase.
• En tant qu'utilisateur, vous devez vous assurer, si nécessaire après avoir consulté votre fournisseur d'énergie, que votre point de raccordement du produit remplissent la condition a) ou b).

12.1 Câbles de raccordement électriques défectueux

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des points de pliure dus à une fixation ou à un cheminement incorrects du câble de raccordement.
• Des points d'intersection si les câbles de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des câbles de raccordement électriques défectueux de la sorte ne doivent pas être utilisés et font encourir, en raison de leur isolation défectueuse, un danger de mort.

Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagées. Assurez-vous que le câble de raccordement ne soit pas raccordée au réseau d'électricité lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que les câbles de raccordement dotés du même signe.

L'indication de la désignation du type sur le câble de raccordement est obligatoire.

Consignes de sécurité pour le remplacement de câbles de raccordement secteur endommagés ou défectueux

Type de raccord Y

S'il est nécessaire de remplacer le câble de raccordement secteur, le fabricant ou son représentant doit s'en charger afin d'éviter les risques pour la sécurité.

12.2 Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même. Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

12.3 Moteur à courant alternatif

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

- La tension secteur doit être de 230 V – 240 V\~.

- Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm2.

13 Réparation et commande de pièces de rechange

Assurez-vous après toute réparation ou travail de maintenance que toutes les pièces relatives à la sécurité sont bien montées et en état irréprochable. Placez les pièces dangereuses hors de portée des autres personnes et des enfants.

ATTENTION

La loi allemande de responsabilité produit décharge le fabricant de toute responsabilité en cas de dommages dus à des réparations incorrectes ou à la non-utilisation de pièces de rechange d'origine.

Faites-les effectuer dans un atelier de service après-vente ou par un spécialiste dûment autorisé. Il en va de même pour les accessoires.

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de service après-ventre. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

Raccords et réparations

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

13.1 Commande de pièces de rechange

Les informations suivantes sont nécessaires pour commander des pièces de rechange :

• Désignation du modèle
- Référence
• Informations de la plaque signalétique

Pièces de rechange/accessoires

Réf. de la buse à jet variable : 5907702012
Réf. de la buse turbo : 5907702013
Réf. du nettoyeur pour terrasse : 5907702701
Réf. de la brosse de lavage : 5907702702
Réf. de la brosse rotative : 5907702703

Réf. du réservoir à détergent : 5907702704
Réf. de la buse turbo à 90° : 5907702705
Réf. de l'adaptateur Kärcher : 5907702706
Réf. du tuyau de nettoyage decanalisations :	5907702709
Réf. de la lance :	5907705006
Réf. du kit d'aspiration :	7907713708

14 Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :
• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions relatives à l'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

15 Dépannage

Défaut Cause possible Remède
Le produit ne fonctionne pas.	Produit désactivé. Interrupteur On/Off désactivé.	Mettez le produit en marche avec l'interrupteur On/Off.
	Câble de raccordement secteur endommagé.	Arrêtez le produit et débranchez-le du secteur. Contrôlez l'état du câble de raccordement secteur. Au besoin, faites remplacer le câble de raccordement secteur par un spécialiste autorisé.
	Alimentation en tension incorrecte.	Vérifiez l'installation électrique afin de vous assurer qu'elle est conforme aux indications figurant sur la plaque signalétique.
Le produit ne présente pas de pression.	Chute de pression de la conduite.	Contrôlez l'alimentation en eau.
Fortes variations de pression.	Buse encrassée ou obstruée. Rincez la buse à l'eau. Au besoin, nettoyez le trou de la buse avec l'aiguille de nettoyage pour buse.
Fuites dans le circuit d'eau.	Raccords mal montés. Arrêtez le produit et débranchez-le du secteur. Raccordez de nouveau le produit aux conduites d'eau.

16 Déclaration de conformité UE

Traduction de la déclaration de conformité originale

Fabricant :

Scheppach GmbH

Nous déclarons, sous notre propre responsabilité, que le produit décrit ici est conforme aux directives et normes en vigueur.

Marque : SCHEPPACH

Désignation : Nettoyeur haute pression

électrique -

HCE2600

Réf. 5907752901

Directives UE :

2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU*,

* L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/UE du Parlement européen et du Conseil du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Normes appliquées :

EN 60335-1:2012+A11+A13+A1+A14+A2+A15;

Procédure d'évaluation de la conformité :

2000/14/CE\_2005/88/CE - annexe : V

Niveau de puissance sonore 94 dB

garanti ( L_WA ):

Niveau de puissance sonore 92 dB

mesuré (LWA):

Responsable de la documentation :

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

Des défauts évidents doivent être signalés endéans 8 jours après réception de la marchandise. Sinon, l'acheteur perd tout droit de revendication de tels défauts. Nous fournissons une garantie pour nos machines en cas de traitement correct sur la durée de garantie légale à partir de la remise et ce de telle manière que nous échangeons gratuitement toute pièce de la machine, qui, durant cette période de garantie, devait devenir inutilisable suite à une erreur matérielle ou de fabrication justifiée. Pour les pièces que nous ne fabriquons pas nous-mêmes, nous fournissons uniquement une garantie dans la mesure où nous disposons de droits de garantie vis-à-vis des sous-traitants. Les frais pour le montage des nouvelles pièces sont à charge de l'acheteur. Tout droit à modification ou à réduction ainsi que d'autres demandes de dommages et intérêts sont exclus.

Garanzia IT
