KM 70/25 C Bp - Aspirateur Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balayeuse aspirante
Marque	Kärcher
Modèle	KM 70/25 C Bp
Usage prévu	Nettoyage de surfaces intérieures et extérieures, usage professionnel
Alimentation	Batterie 36 V (système Kärcher Battery Power / Battery Power+)
Tension de la batterie	36 V
Largeur de travail	480 mm
Largeur de travail avec balais latéraux	980 mm
Rendement surfacique (max.)	3920 m²/h
Volume de la cuve à poussière	45 l (38 kg)
Type de filtre	Filtre plat plissé
Surface de filtration	0,6 m²
Classe de poussières	M
Niveau de pression acoustique	51 dB(A)
Niveau de puissance acoustique	74 dB(A)
Valeur de vibrations main-bras	2,1 m/s²
Poids à vide	33 kg
Dimensions (L × l × H)	1200 × 770 × 1070 mm
Protection IP	IPX3
Température ambiante	0 à +45 °C
Humidité ambiante	40 % à 90 %
Entretien quotidien	Vérifier usure brosse-rouleau et balais latéraux, fonctionnement des commandes
Entretien hebdomadaire	Vérifier filtre, mobilité des pièces, usure des barres d'étanchéité
Entretien semestriel	Vérifier courroies d'entraînement
Pièces détachées	Brosse-rouleau, balais latéraux, barres d'étanchéité, filtre plat plissé, courroies

FOIRE AUX QUESTIONS - KM 70/25 C Bp Kärcher

Comment démarrer la balayeuse ?

Avant de démarrer, insérez un bloc-batterie 36 V chargé dans le logement. Tournez le commutateur de programme sur la position 'Balayage' ou 'Balayage+aspiration'. Assurez-vous que le levier de pression d'appui de la brosse-rouleau est réglé (position 1 à 5). Poussez ensuite l'appareil sur la surface à nettoyer.

Que faire si la puissance d'aspiration est insuffisante ?

Vérifiez d'abord l'état du filtre plat plissé : nettoyez-le en actionnant la poignée de décolmatage ou remplacez-le si nécessaire. Contrôlez également l'usure des barres d'étanchéité et le bon état des joints de la cuve à poussière et de l'aspiration de poussière.

Comment vider la cuve à poussière ?

Mettez l'appareil hors tension (position '0') et attendez l'arrêt complet de la brosse-rouleau. Tirez plusieurs fois la poignée de décolmatage du filtre. Déverrouillez l'aspiration de poussière et faites-la pivoter vers le haut. Soulevez la cuve par sa poignée et videz-la. Évitez de cogner des objets dans la cuve pour ne pas l'endommager.

Quand remplacer la brosse-rouleau ?

Remplacez la brosse-rouleau lorsque le résultat de balayage diminue sensiblement et qu'aucun réglage supplémentaire du levier de pression d'appui ne permet d'améliorer le nettoyage. Vérifiez également l'usure régulièrement : une brosse usée réduit l'efficacité et peut endommager le sol.

Puis-je utiliser la balayeuse sur des liquides ?

Non, l'appareil n'est pas conçu pour aspirer des liquides. N'utilisez jamais la balayeuse pour aspirer de l'eau, des huiles ou tout autre liquide. Cela endommagerait l'appareil et présenterait un risque de choc électrique.

Comment changer le balai latéral ?

Pivotez le balai latéral vers le haut. Dévissez la fermeture en tournant dans le sens antihoraire. Retirez le balai usé, nettoyez le logement si nécessaire, puis insérez un nouveau balai et fixez-le en tournant la fermeture dans le sens horaire.

Quelle batterie utiliser ?

Utilisez exclusivement un bloc-batterie 36 V du système Kärcher Battery Power ou Battery Power+. La batterie et le chargeur ne sont pas inclus dans la livraison ; ils doivent être achetés séparément. Suivez les instructions de charge et de sécurité fournies avec la batterie.

Comment régler la pression d'appui ?

Pour la brosse-rouleau, utilisez le levier situé près de la roue : position 5 = pression maximale, 1 = minimale, P = brosse levée (pour le transport). Pour les balais latéraux, tournez la poignée tournante : '+' augmente la pression, '-' la réduit.

Que faire si la brosse-rouleau ne tourne pas ?

Vérifiez d'abord si des bandes ou cordons se sont enroulés autour de la brosse et retirez-les. Essayez de réduire la pression d'appui en réglant le levier sur une valeur plus faible. Si le problème persiste, contrôlez l'état des courroies d'entraînement et contactez le service après-vente.

Comment nettoyer le filtre ?

Le nettoyage du filtre plat plissé se fait en actionnant la poignée de décolmatage (tirez et relâchez plusieurs fois). Si le filtre est très encrassé, retirez le capot d'aspiration de poussière, sortez le filtre et remplacez-le par un neuf. Portez un masque et des lunettes de protection lors de cette opération.

MODE D'EMPLOI KM 70/25 C Bp Kärcher

Remarques générales.... 15

Utilisation conforme 15

Consignes de sécurité 15

Description de l'appareil.... 16

Mise en service.... 16

Fonctionnement 16

Arrêt 17

Transport.... 17

Stockage.... 17

Entretien et maintenance.... 17

Dépannage en cas de défaut.... 18

Caractéristiques techniques.... 19

Déclaration de conformité UE.... 19

Remarques générales

Veuillez lire le présent le manuel d'instructions original et le chapitre des consignes de sécurité avant la première utilisation de l'appareil. Suivez ces instruc-

tions.

Conservez les pour une utilisation ultérieure ou pour le propriétaire suivant.

Contrôle de la livraison

Lors de la réception de la balayeuse, veuillez déclarer aussitôt les défauts et dommages dus au transport identifiés à votre vendeur ou concession.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un

danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Niveaux de danger

△DANGER

- Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

⚠AVERTISSEMENT

- Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

△PRÉCAUTION

- Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

- Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Symboles sur l'appareil

	Pression d'appui Brosse rouleau
	Position de stationnement Brosse rouleau
	Décolmatage du filtre
	Pression d'appui Balais latéraux

Utilisation conforme

Utiliser cette balayeuse pour le nettoyage de surfaces à l'intérieur et à l'extérieur.

La balayeuse est conçue pour une utilisation professionnelle.

Utiliser la balayeuse exclusivement conformément aux indications de ce manuel d'utilisation. Toute utilisation différente est considérée comme non conforme. Le fabricant décline toute responsabilité en cas de dommages qui en résulteraient ; l'utilisateur en assume seul les risques.

Ne pas réaliser de modifications sur la balayeuse.

La balayeuse est seulement adaptée aux revêtements spécifiés dans le manuel d'utilisation.

Utilisation non conforme prévisible

L'appareil n'est pas destiné à une utilisation en pente.

Ne jamais balayer ni aspirer de liquides, gaz explosifs, d'acides et solvants non dilués (p.ex. essence, diluant pour peinture, fioul), ils forment des vapeurs ou mélanges explosifs en liaison avec l'air aspiré.

Ne jamais balayer ni aspirer d'acétone, d'acides et solvants non dilués, car ils attaquent et endommagent les matériaux utilisés sur l'appareil.

Ne jamais balayer ni aspirer de poussière de métal (p.ex. aluminium, magnésium, zinc), en liaison avec des détergents très alcalins ou acides, elle forme des gaz explosifs.

Ne jamais balayer ni aspirer d'objets en feu ou incandescents, risque d'incendie.

Ne pas balayer de substances à risque pour la santé.

L'appareil n'est pas conçu pour le ramassage de liquides.

Il est interdit de se tenir dans les zones dangereuses. L'utilisation dans des locaux à risque d'explosion est interdite.

Il est interdit de pousser / tirer ou de transporter des objets avec cet appareil.

Revêtements adaptés

L'appareil est seulement adapté aux revêtements suivants :

• Asphalte
• Sols industriels
• Chape
• Béton
  • Pavés

Consignes de sécurité

⚠AVERTISSEMENT

L'appareil ne doit pas être utilisé par des enfants ou personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas de l'expérience et/ou des connaissances nécessaires.

⚠AVERTISSEMENT

Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

⚠AVERTISSEMENT

Utilisez l'appareil uniquement conformément à l'usage prévu. Respectez les conditions locales et portez attention aux tiers, en particulier aux enfants, lors de travaux avec l'appareil.

⚠ PRÉCAUTION

Vérifiez le bon état et la sécurité du fonctionnement de l'appareil et des dispositifs de travail avant chaque fonctionnement. N'utilisez pas l'appareil s'il n'est pas dans un état impeccable.

△DANGER

Toute modification sur l'appareil est interdite.

△DANGER

Risque d'explosion ! Tenir les matières facilement inflammables à l'écart de l'appareil.

△DANGER

Risque de blessures ! Avant tout travail sur l'appareil, tourner le commutateur de programme sur « 0 » et retirer la batterie.

△AVERTISSEMENT

Risque d'écrasement et de frottement au niveau des courroies, balais latéraux, du récipient cuve et du guidon.

⚠ PRÉCAUTION

Risque de blessures ! Porter des gants de protection solides lors de l'enlèvement de verre, métal ou autres matériaux à arêtes vives de la cuve à poussière.

Description de l'appareil

Pour fonctionner, l'appareil a besoin d'un bloc de batteries 36 V du système Kärcher Battery Power / Battery Power+ et du chargeur correspondant. Ces deux éléments ne sont pas inclus dans l'étendue de livraison et peuvent être achetés séparément en fonction des besoins de l'application.

Vous trouverez des informations sur les blocs-batteries et les chargeurs appropriés sur le site www.kaercher.com.

Illustration de l'appareil

Illustration A

①Poignée de transport
②Poignée de décolmatage du filtre
③ Balai latéral à droite
④Poignée tournante Pression d'appui des balais latéraux
⑤Déverrouillage Aspiration de poussière
⑥Capot Soufflerie Aspiration de poussière
⑦ surface de rangement pour accessoires, charge maximale 5 kg
⑧Vis étoilée pour le réglage du guidon (2x)
⑨Bloc-batterie*
⑩Chargeur*
⑪Guidon
⑫ Joint cuve à poussière
13 Brosse-rouleau
⑭Plaque signalétique
⑮Couvercle du logement du bloc-batterie
16Programmateur
⑰Déverrouillage du bloc-batterie
⑱Logement du bloc-batterie
^19 Levier de la pression d'appui de la brosse-rouleau (motif de balayage)
20 Joint Aspiration de poussière
21 Soufflerie Aspiration de poussière
⑳Poignée de la cuve à poussière
23 Filtre plat plissé
24 OEllet de fixation
25 Balai latéral gauche
26Cuve à poussière, amovible

* En option, non inclus dans le contenu de la livraison.

Mise en service

Montage du guidon

1. Positionner le guidon sur l'appareil. Illustration B

①Vis

②Guidon

③Poignée-étoile

④ Rondelle

1. Insérer la vis à travers le support de guidon et le guidon.

2. Mettre en place la rondelle.

3. Mettre en place la poignée-étoile et la serrer.

4. Répéter le processus du côté opposé.

Réglage du guidon

1. Desserrer les deux poignées-étoiles. Illustration C

①Poignée-étoile

②Guidon

1. Tirer le guidon vers l'arrière et le faire pivoter dans la position souhaitée.

2. Pousser le guidon vers l'avant et l'enclencher.

3. Serrer les poignées-étoiles.

Monter le balai latéral

Les balais latéraux sont livrés avec l'appareil et doivent encore être fixée à l'appareil avant la mise en service.

Cf. chapitre « Remplacement des balais latéraux ».

Charger / insérer le bloc-batterie

Charger la batterie. avant la mise en service.

Respecter les consignes de charge et d'utilisation figurant dans les modes d'emploi et les consignes de sécurité qui accompagnent le bloc-batterie et le chargeur.

1. Relever le couvercle du logement du bloc-batterie. Illustration D

①Logement du bloc-batterie

②Bloc-batterie

③Couvercle du logement du bloc-batterie

1. Placer le bloc-batterie chargé dans le logement du bloc-batterie et le pousser en butée jusqu'à entendre un clic.

2. Fermer le couvercle du logement du bloc-batterie.

Fonctionnement

Choisir un programme

1. Tourner le bouton de sélection du programme sur le programme souhaité.

Illustration E

①0 - L'appareil est hors tension

②Balayage

③Balayer

Balayage

ATTENTION

Risque d'endommagement

Les bandes d'emballage, les fils métalliques ou autres peuvent endommager le mécanisme de balayage.

Éloigner les bandes d'emballage, les fils métalliques ou autres de l'appareil.

Remarque

Adapter la vitesse de conduite aux conditions pour obtenir un résultat de nettoyage idéal.

Videz la cuve à poussière à intervalles réguliers.

Pour nettoyer les bords latéraux, abaisser les balais latéraux.

Remarque

Un seau ou un autre récipient de 5 kg maximum peut être placé sur le capot de la soufflerie d'aspiration de poussière.

1. Si nécessaire, fixer le récipient sur le capot à l'aide d'une bande de serrage. Faire passer la bande de serrage par l'œillet de fixation.
2. Pivoter les balais latéraux vers le haut ou vers le bas en fonction de la tâche à accomplir.

Remarque

La poussière soulevée par le balai latéral n'est pas aspirée.

Utiliser les balais latéraux uniquement pour balayer les bords.

1. Mettre le commutateur de programme sur balayage ou aspiration.

Remarque

Utiliser le programme Balayage-aspiration uniquement sur un sol sec.

1. Pousser l'appareil sur la surface à balayer.

Régler la pression d'appui de la brosse rouleau

1. Sortie le levier Pression d'appui brosse rouleau, le régler et l'abaisser.

Illustration F

①Levier de la pression d'appui de la brosse-rouleau

5 - pression d'appui maximale

1 - pression d'appui la plus basse

P - Brosse rouléau levée

Remarque

Une pression d'appui plus élevée entraîne une consommation d'énergie plus importante et une durée d'utilisation plus courte.

Remarque

Pour garer et transporter l'appareil, amener le levier en position « P ». La brosse rouleau est entièrement levée, ce qui évite d'endommager les poils.

Régler la pression d'appui des balais latéraux

1. Tourner la poignée tournante Pression d'appui des balais latéraux dans la direction souhaitée.

Illustration G

① Poignée tournante Pression d'appui des balais latéraux + Augmenter la pression d'appui

- Réduire la pression d'appui

Ramasser les saletés grossières

1. Pousser légèrement le guidon vers le bas pour que l'appareil se soulève à l'avant.

Illustration H

1. Pousser l'appareil sur les saletés grossières en soulevant la partie avant.

2. Abaisser à nouveau l'appareil.

Vider la cuve à poussière

⚠AVERTISSEMENT

Risque de blessures

La brosse rouleau en rotation peut provoquer des blessures.

Avant de retirer la cuve à poussière, éteignez l'appareil et attendez que le rouleau de balayage cesse de tourner.

Remarque

Vider la cuve à poussière si possible à l'extérieur, car de la poussière est libérée.

1. Tourner le commutateur de programme sur « 0 » et attendre que la brosse rouleau cesse de tourner.

2. Tirer et relâcher plusieurs fois la poignée de décolmatage du filtre.

3. Déverrouiller l'aspiration de poussière et la faire pivoter vers le haut.

4. Tirer la cuve à poussière vers le haut par la poignée et la sortir de l'appareil.

5. Eliminer l'huile usagée conformément aux directives locales. Illustration I

ATTENTION

Risque d'endommagement

Ne pas heurter d'objets dans la cuve à poussière pour la vider.

Arrêt

Si l'appareil n'est pas utilisé pendant une période prolongée, effectuer les opérations suivantes.

1. Placer l'appareil sur une surface plane.
2. Mettre le commutateur de programmes sur « 0 ».
3. Mettre le levier de pression d'appui de la brosse-rouleau en position « P ».
4. Retirer le bloc-batterie
5. Nettoyer l'intérieur et l'extérieur de l'appareil.
6. Ranger l'appareil dans un endroit protégé et sec.

Transport

△PRÉCAUTION

Risque de blessure et d'endommagement

Observer le poids de l'appareil pour le transport.

1. Mettre le commutateur de programmes sur « 0 ».
2. Mettre le levier de pression d'appui en position « P ».
3. Pour le chargement, soulever l'appareil par les poignées de transport.
4. Fixer l'appareil sur les roues avec des cales.
5. Fixer l'appareil avec des cordes ou des sangles d'arrimage.
6. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

⚠AVERTISSEMENT

Risque de blessure et d'endommagement

Observez le poids de l'appareil.

1. Procéder à l'arrêt.
2. Respecter les consignes du mode d'emploi du bloc-batterie concernant le stockage.

Entretien et maintenance

Remarques générales

⚠️DANGER

Risque d'accident et de blessures par déplacement involontaire de l'appareil

Désactiver l'appareil avant tous les travaux d'entretien et de maintenance et retirer la batterie.

Nettoyage de l'appareil

△PRÉCAUTION

Risque de court-circuit par le jet d'eau

Ne nettoyez pas l'appareil avec un flexible ou jet d'eau sous forte pression.

△DANGER

Risque pour la santé dû à la poussière

Lors du nettoyage à l'air comprimé portez un masque de protection contre la poussière et des lunettes de protection.

ATTENTION

Risque d'endommagement des surfaces

N'utilisez pas de détergents abrasifs ou agressifs pour le nettoyage.

1. Souffler l'intérieur de l'appareil à l'air comprimé.
2. Nettoyer l'intérieur et l'extérieur de l'appareil avec un chiffon imbibé d'une lessive douce.

Intervalles de maintenance

La réalisation des activités de maintenance est décrite dans le chapitre « Travaux de maintenance ».

Tous les jours

1. Vérifier l'usure et les éventuelles bandes enroulées de la brosse-rouleau et du balai latéral.
2. Vérifier le fonctionnement de tous les éléments de commande.

Toutes les semaines

1. Vérifier le filtre plat plissé.
2. Vérifier la liberté de mouvement de toutes les pièces mobiles.
3. Vérifier l'usure des barres d'étanchéité dans la zone de balayage.

Tous les 6 mois

1. Vérifier la tension, l'usure et le fonctionnement des courroies d'entraînement.

Selon l'usure

1. Remplacer les barres d'étanchéité.
2. Remplacer la brosse-rouleau.
3. Remplacer le balai latéral.

Travaux de maintenance

Remarque

Tous les travaux d'entretien et de maintenance en cas de maintenance effectuée par le client doivent être réalisés par du personnel spécialisé qualifié. Si nécessaire, un revendeur spécialisé Kärcher peut intervenir à tout moment.

1. Placer l'appareil sur une surface plane.
2. Mettre le commutateur de programmes sur « 0 ».
3. Retirer le bloc-batterie

Remplacement du balai latéral

1. Pivoter les balais latéraux vers le haut.
2. Dévisser la fermeture sur la partie inférieure.

a Ouvrir : tourner dans le sens antihoraire
b Fermer : tourner dans le sens horaire

Illustration J

①Fermeture
②Balais latéraux
③Logement

1. Retirer le balai latéral.
2. Si besoin, nettoyer le logement.
3. Enficher le nouveau balai latéral sur le logement et le fixer à l'aide de la fermeture.

Remplacement de la brosse-rouleau

La brosse rouleau doit être remplacée lorsque le résultat de balayage diminue visiblement et qu'aucun réajustement n'est plus possible avec le « levier pression d'appui de la brosse-rouleau ».

1. Retirer la cuve à poussière.
2. Mettre le levier de pression d'appui de la brosse-rouleau en position « P ».
3. Dévisser 2 vis de chaque côté de la brosse rouleau Illustration K

①Vis

②Moitié de brosse rouleau
③Pion d'entraînement
④Arbre de la brosse rouleau

1. Écarter les moitiés de brosse rouleau et les retirer.
2. Placer les moitiés de brosse rouleau neuves sur l'arbre de brosse rouleau. Veiller ce faisant à la bonne fixation du pion d'entraînement.
3. Visser et serrer à fond les vis.

Remplacement des barres d'étanchéité

1. Dévisser les vis comme indiqué sur la photo correspondante.
2. Retirer la barre d'étanchéité et la remplacer par une barre d'étanchéité neuve.
3. Revisser et serrer à fond les vis.

Illustration L

Barre d'étanchéité avant (sur la cuve à poussière)

Illustration M

Barre d'étanchéité à l'arrière

Illustration N

Barres d'étanchéité latérales

Remplacement du filtre plat plissé

△DANGER

Risque pour la santé dû à la poussière

Lors des travaux sur l'installation de filtration, porter un masque de protection contre la poussière et des lunettes de protection.

1. Tirer et relâcher plusieurs fois la poignée de décolmatage du filtre.
2. Desserrer le déverrouillage et faire pivoter le capot d'aspiration de poussière vers le haut.
3. Retirer le filtre plat plissé et insérer le filtre plat plissé neuf. Illustration O

①Aspiration de poussière

②Filtre plat plissé

Dépannage en cas de défaut

Remarque

Pour tous les défauts non indiqués ici, contacter le service après-vente (service) !

⚠AVERTISSEMENT

Risque de blessures

La brosse rouleau en rotation et les balais latéraux peuvent provoquer des blessures.

Éteindre l'appareil et attendre que la brosse rouleau et les balais latéraux cessent de tourner.

Impossible de démarrer l'appareil

• Insérer le bloc-batterie.
• Appuyer à fond sur le bloc-batterie jusqu'à ce qu'il s'enclenche.
• Charger la batterie.

Puissance de balayage non satisfaisante

• Régler la brosse rouleau et les balais latéraux en fonction de la tâche de nettoyage.
• Remplacer la brosse-rouleau et le balai latéral s'ils sont trop usés.
• Contrôler l'usure des barres d'étanchéité, les régler / remplacer si besoin.

L'appareil dégage de la poussière

• Vider la cuve à poussière.
• Contrôler le filtre, si nécessaire le remplacer.
• Contrôler l'usure des barres d'étanchéité, les régler / remplacer si besoin.

Mauvais balayage sur les bords

• Remplacer le balai latéral.
• Contrôler l'usure des barres d'étanchéité, les régler / remplacer si besoin.

Puissance d'aspiration insuffisante

• Vérifier le joint de l'aspiration de poussière.
• Vérifier le joint cuve à poussière.

La brosse rouleau ne tourne pas

• Retirer les bandes ou cordons enroulés de la brosse-rouleau.
• Régler le levier de la pression d'appui de la brosse-rouleau sur une valeur plus faible.

La pression d'appui de la brosse-rouleau ne peut pas être modifiée

- Démonter la baguette d'étanchéité arrière selon la figure M et la nettoyer.

Caractéristiques techniques

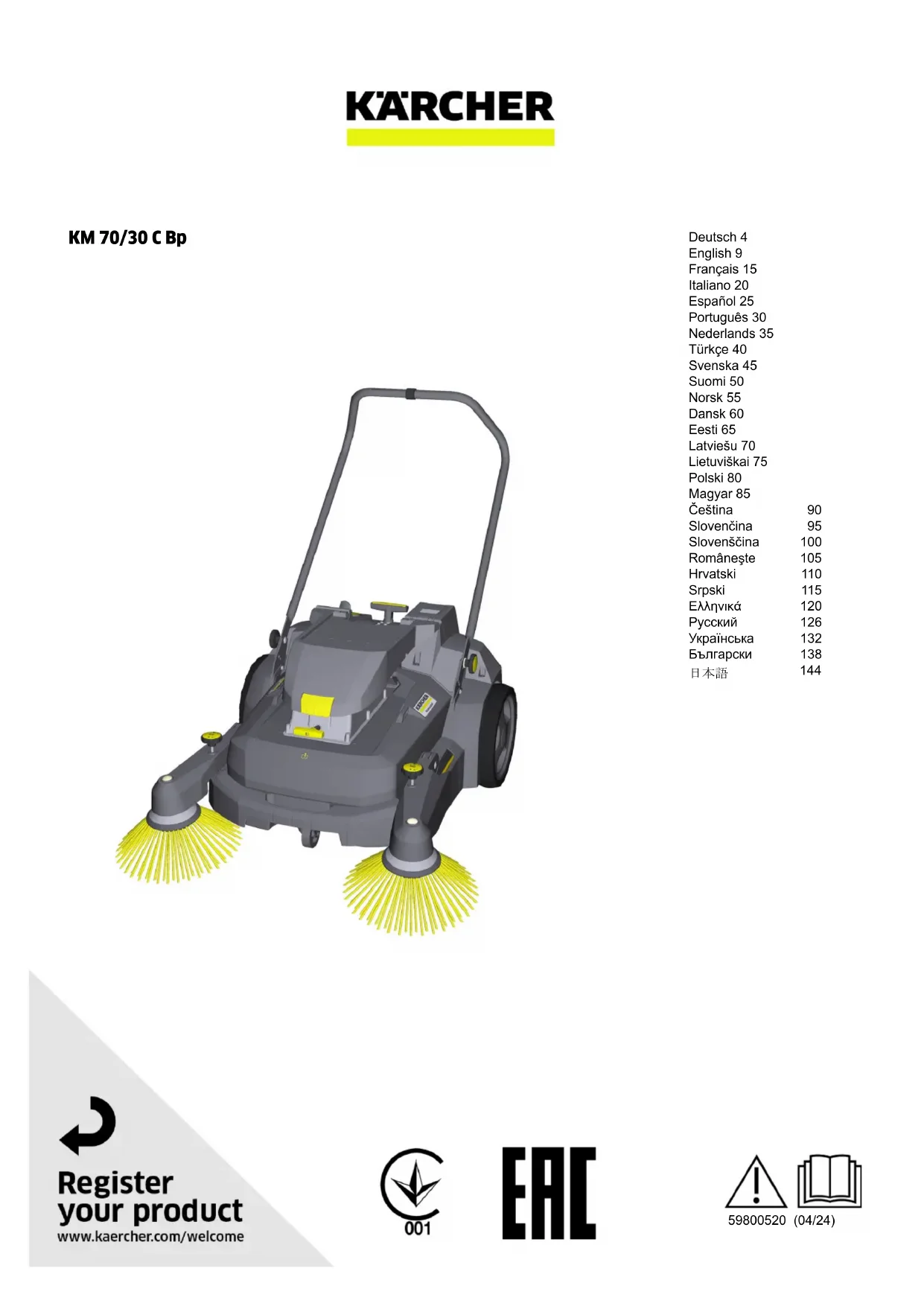

	KM 70/30C Bp
Caractéristiques de puissance de l'appareil
Largeur de travail mm 480
Largeur de travail avec 2 balai latéral mm 980
Rendement surfacique théorique
Rendement surfacique (max.) m ^2 /h 3920
Type de protection IPX3
Batterie
Type de batterie Battery
	Power /BatteryPower+

Tension de la batterie V 36
Conditions ambiantes
Température ambiante °C 0 bis +45
Humidité de l'air, non condensante	%	40 - 90
Dimensions et poids
Longueur	mm 1200
Largeur	mm 770
Hauteur	mm 1070
Poids à vide (poids de transport)	kg	33
Poids total autorisé	kg	60
Largeur de la brosse-rouleau	mm 480
Diamètre de la brosse-rouleau	mm 240
Diamètre du balai latéral	mm 327
Cuve à poussière
Volume de la cuve à poussière	l (kg)	45 (38)
Filtre et système d'aspiration
Système filtrant		Filtre plat plissé
Surface de filtration	m^2	0,6
Classe de poussières		M
Sous-pression minimale Système d'aspi-ration	kPa	0,04
Débit nominal Système d'aspiration	l/s	18,6
Moteur de ventilateur (électrique)
Puissance nominale	W	30
Moteur de brosse-rouleau (électrique)
Puissance nominale	W	37,5
Valeurs déterminées selon EN 60335-2-72
Valeur de vibrations main-bras	m/s^2	2,1
Incertitude K	m/s^2	0,2
Niveau de pression acoustique L_pA	dB(A)	51
Incertitude K_pA	dB(A)	3
Niveau de puissance acoustique L_WA +incertitude K_WA	dB(A)	74
Incertitude K_WA	dB(A)	3

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Balayeuse aspirante

Type : 1.517-xxx

Normes UE en vigueur

Normes harmonisées appliquées

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

Niveau de puissance acoustique dB(A)

Mesuré : 71

Garanti : 74

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Télécopie : [phone]

Winnenden, le 01/03/2023

Indice
