i-CON PICO - Machine de soudure Ersa - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste de soudure
Marque	Ersa
Modèle	i-CON PICO
Puissance	68 W
Tension d'alimentation	220-240 V ~ 50/60 Hz ou 110-120 V ~ 50/60 Hz
Plage de températures	150 à 450 °C (300 à 842 °F)
Température de consigne par défaut	360 °C (680 °F)
Dimensions du poste (L x H x P)	145 mm x 80 mm x 103 mm
Poids du poste	1 050 g
Fer à souder i-Tool pico	L x ø manche : 175 mm x 12 mm, poids 30 g (sans cordon)
Support	Dimensions 140 mm x 80 mm x 80 mm, poids 200 g
Fonctions principales	Régulation de température, affichage numérique double, calibration, mode veille temporisé, programmation par carte SD
Affichage	Écran numérique avec température réelle et consigne
Remplacement du fer	Fer interchangeable (i-Tool pico uniquement)
Pointe à souder	Changeable, visser/dévisser sur la fixation
Calibrage	Plage de calibrage : -70 à +50 °C (-126 à +90 °F)
Mode veille	Temporisateur réglable de 0 à 60 min (0 = désactivé)
Programmation	Via microcarte SD (HC) pour températures fixes, verrouillage, etc.
Sécurité	Surface chaude, arrêt automatique possible, consignes de brûlure
Entretien	Nettoyer la pointe régulièrement, changer la pointe usée
Codes d'erreur	Err7 : serrer l'élément chauffant ; Err8 : remplacer l'élément chauffant
Garantie	Les éléments chauffants et fers sont des pièces d'usure exclus de la garantie
Numéro d'article (poste)	0IC1300
Numéro d'article (fer)	0130CDK
Numéro d'article (support)	0A53

FOIRE AUX QUESTIONS - i-CON PICO Ersa

Quelle est la température par défaut du poste i-CON PICO ?

La température de consigne par défaut est de 360 °C (680 °F). Vous pouvez la modifier entre 150 et 450 °C.

Comment changer la pointe à souder ?

Éteignez le poste et laissez refroidir la pointe à 40 °C environ. Dévisser la pointe par la fixation, retirez-la, puis vissez la nouvelle pointe solidement.

Que faire si l'écran affiche Err7 ou Err8 ?

Err7 signifie que l'élément chauffant est mal fixé : resserrez-le. Err8 indique que l'élément chauffant est défectueux et doit être remplacé.

Comment régler la température ?

Utilisez les touches flèches : appuyez sur la touche supérieure pour augmenter, sur la inférieure pour réduire. L'écran affiche la température réelle et la consigne.

Comment activer le mode veille ?

Appuyez longuement sur les deux touches pour ouvrir le menu. Réglez le temps de 0 à 60 minutes avec les touches (0 = désactivé). Attendez 5 secondes pour enregistrer.

Puis-je utiliser une carte SD avec ce poste ?

Oui, une microcarte SD (HC) permet de programmer des fonctions supplémentaires : température, temps d'attente, verrouillage, affichage °C/°F, etc. Téléchargez le logiciel sur le site Ersa.

Comment calibrer la température ?

Réglez la température de consigne de calibrage, mesurez la température réelle avec un thermomètre, calculez l'écart, puis appuyez brièvement sur les deux touches pour ouvrir le menu de calibrage. Ajustez avec les touches et attendez 5 secondes.

Quelles sont les dimensions et le poids du poste ?

Le poste mesure 145 x 80 x 103 mm et pèse 1 050 g. Le fer i-Tool pico a un manche de 175 mm de long et 12 mm de diamètre, poids 30 g sans cordon.

Le fer à souder est-il interchangeable ?

Oui, vous pouvez remplacer le fer par un autre i-Tool pico (référence 0130CDK). Suivez les instructions de démontage dans la notice.

Quels accessires sont inclus dans l'emballage ?

L'emballage contient : le poste i-CON pico, le fer i-Tool pico avec une pointe montée, un support, le mode d'emploi et les consignes de sécurité.

MODE D'EMPLOI i-CON PICO Ersa

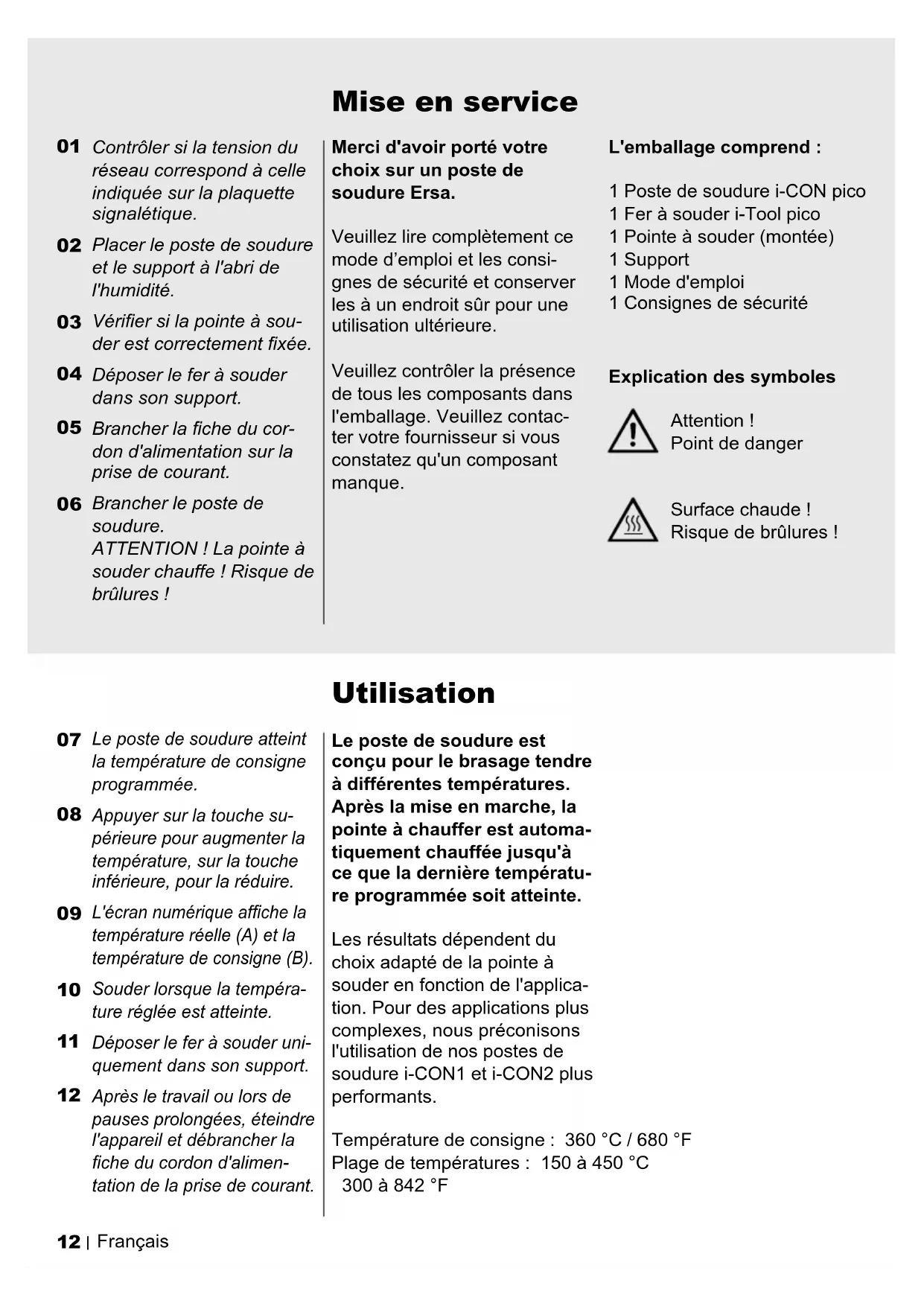

Français 12 Mode d'emploi

01 Contrôler si la tension du réseau correspond à celle indiquée sur la plaquette signalétique.
02 Placer le poste de soudure et le support à l'abri de l'humidité.
03 Vérifier si la pointe à sou- der est correctement fixée.
04 Déposer le fer à souder dans son support.
05 Brancher la fiche du cordon d'alimentation sur la prise de courant.
06 Brancher le poste de soudure. ATTENTION ! La pointe à souder chauffe ! Risque de brûlures !

Merci d'avoir porté votre choix sur un poste de soudure Ersa.

Veuillez lire complètement ce mode d'emploi et les consignes de sécurité et conserver les à un endroit sûr pour une utilisation ultérieure.

Veuillez contrôler la présence de tous les composants dans l'emballage. Veuillez contacter votre fournisseur si vous constatez qu'un composant manque.

L'emballage comprend :

1 Poste de soudure i-CON pico
1 Fer à souder i-Tool pico
1 Pointe à souder (montée)
1 Support
1 Mode d'emploi
1 Consignes de sécurité

Explication des symboles

Attention! Point de danger

Surface chaude! Risque de brûlures!

Utilisation

07 Le poste de soudure atteint la température de consigne programmée.
08 Appuyer sur la touche supérieure pour augmenter la température, sur la touche inférieure, pour la réduire.
09 L'écran numérique affiche la température réelle (A) et la température de consigne (B).
10 Souder lorsque la température réglée est atteinte.
11 Déposer le fer à souder uniquement dans son support.
12 Après le travail ou lors de pauses prolongées, éteindre l'appareil et débrancher la fiche du cordon d'alimentation de la prise de courant.

Le poste de soudure est conçu pour le brasage tendre à différentes températures.

Après la mise en marche, la pointe à chauffer est automatiquement chauffée jusqu'à ce que la dernière température programmée soit atteinte.

Les résultats dépendent du choix adapté de la pointe à souder en fonction de l'application. Pour des applications plus complexes, nous préconisons l'utilisation de nos postes de soudure i-CON1 et i-CON2 plus performants.

Température de consigne : 360 °C / 680 °F

Plage de températures : 150 à 450 °C 300 à 842 °F

Changement de pointe à souder

Différentes pointes à souder peuvent être utilisées avec le poste de soudure i-CON pico. Ce qui permet d'adapter le poste de soudure à différents domaines d'utilisation. Voir page 48.

Vous trouverez d'autres pointes à souder auprès de votre fournisseur Ersa. Vous pouvez télécharger un aperçu des pointes standard à l'adresse suivante :

Vous pouvez télécharger un aperçu des pointes spéciales à l'adresse suivante :

13 Éteindre le poste de sou- dure et laisser refroidir la pointe à souder à 40 °C / 104 °F env.

14 Dévisser la pointe à sou- der par la fixation du fer à souder.

15 Retirer la pointe à souder du fer à souder.

16 Monter la pointe à sou- der souhaitée sur le fer à souder.

17 Visser la pointe sur la fixation du fer à souder et vérifier qu'elle est correctement fixée.

18 Brancher le poste de soudure. ATTENTION ! La pointe à souder chauffe ! Risque de brûlures !

Calibrage de la température

En cas de différence entre la température de consigne et la température réelle de la pointe à souder, vous pouvez calibrer la température de manière à obtenir des températures précises pour différentes tâches de soudure.

Température de consigne : 0 Plage de températures : -70 à +50 °C -126 à +90 °F

19 Régler la température de consigne de calibrage sur le poste de soudure.

20 Mesurer la température réelle au moyen d'un t hermomètre numérique.

21 Calculer entre la valeur de consigne et la valeur réelle.

22 Appuyer brièvement sur les deux touches pour ouvrir le menu de calibrage.

23 Selon l'écart, augmenter ou réduire la température avec la touche correspondante.

24 Patienter cinq secondes pour que la valeur puisse être enregistrée.

Attente temporisée Fer à souder

Au bout d'un certain temps, le poste passe automatiquement à la température d'attente, épargnant ainsi de l'énergie.

Pour quitter la fonction attente, appuyer sur n'importe quelle touche ou laisser refroidir la pointe à souder de 5 °C / 9 °F env.

Temps de consigne : 5 min. Plage de réglage : 0 à 60 min. 0 = Arrêt

A Pour ouvrir le menu de programmation du temps d'attente, appuyer longuement sur les deux touches.

B Modifier le temps d'attente à l'aide des touches (0 = Arrêt).

C Patienter cinq secondes pour que la valeur puisse être enregistrée.

Le fer à souder peut être remplacé ou échangé, au besoin.

Utiliser uniquement des fers à souder avec la description Ersa i-Tool pico.

Le montage du fer à souder de remplacement s'effectue dans l'ordre inverse des opérations de démontage décrites.

A Tourner l'appareil sur le côté.
B Retirer le cordon de connexion du fer à souder des supports.
C Débrancher la fiche dans le sens de la surface de manipulation.

Carte SD

Une microcarte SD permet de programmer des fonctions supplémentaires par logiciels :

• Température & temps d'attente
• Temps d'arrêt automatique
• Fonction de verrouillage
• Affichages en °C ou °F
• jusqu'à 3 températures fixes
• Fonctions d'épargne d'énergie programmables

Pour des informations supplémentaires sur l'utilisation de la microcarte SD (HC), veuillez vous reporter à la notice du logiciel.

Pour télécharger gratuitement le logiciel et la notice, cliquez sur le lien suivant :

http://www.ersa.com/pico

Codes d'erreur

En cas d'erreur, un code d'erreur s'affiche à l'écran. Le chiffre au-dessus de 'Err' donne des renseignements sur la nature de l'erreur en cours.

Les codes 7 et 8 signalent un défaut sur l'élément chauffant du fer à souder :

• Err7 Fixer l'élément chauffant et appuyer sur la touche.
• Err8 Remplacer l'élément chauffant.

Pour obtenir des informations supplémentaires, cliquez sur le lien suivant :

http://www.ersa.com/pico

Caractéristiques techniques

Poste de soudure i-CON pico :

Puissance : Tension d'alimentation :

Plage de températures :

Dimensions (L x H x P) :

Poids :

Fer à souder i-Tool pico :

Dimensions :

Poids :

Support :

Dimensions (L x H x P) :

Poids :

N° d'article : 0IC1300

68 W

220 - 240 V \~ 50/60 Hz

110 - 120 V \~ 50/60 Hz

150 - 450 °C

300 - 842 °F

145 mm x 80 mm x 103 mm

1 050 g

N° d'article : 0130CDK

L x ø manche / 175 mm x 12 mm

30 g (sans cordon)

N° d'article : 0A53

140 mm x 80 mm x 80 mm

200 g

Garantie

Les éléments chauffants et les fers à souder ou à dessouder sont des composants soumis à l'usure et ne font pas l'objet de la garantie. Les vices de matière ou de fabrication doivent être constatés ; ce constat, ensemble avec la preuve d'acquisition, doit accompagner le renvoi du produit qui, à son tour, doit être confirmé.

Ersa a pris grand soin lors de la composition de ce mode d'emploi. Cependant, nous ne donnons aucune garantie quant au contenu, à la complétude ou à la qualité des informations données dans ce mode d'emploi. Le contenu sera mis à jour et adapté aux circonstances actuelles.

Toutes les données publiées dans ce mode d'emploi, ainsi que les informations à propos des produits et des procédés, ont été obtenues en utilisant les moyens techniques les plus modernes selon nos meilleures connaissances. Ces informations ne sont pas contractuelles et n'exonèrent pas l'utilisateur de sa propre responsabilité de contrôler l'appareil avant l'utilisation. Nous ne donnons aucune garantie quant à d'éventuelles violations de droits d'auteur de tiers sur les applications et procédés, sans confirmation expresse écrite préalable. Nous nous réservons le droit d'apporter des modifications en vue d'améliorer le produit.

Dans les limites autorisées par la législation en vigueur, nous déclinons toute responsabilité pour des dommages directs ou incidents à tiers, consécutifs à l'acquisition de ce produit.

Tous droits réservés. Le présent mode d'emploi ne peut être, entièrement ni partiellement, reproduit, transmis ni traduit en d'autres langues, sans l'autorisation écrite de Ersa GmbH.

Élimination

Conformément à la directive 2002/96/CE du Parlement euro- péen et du Conseil du 27.01.2003 relative aux déchets d'équipements électriques et électroniques. Le sigle de la poubelle barrée signifie que les produits ne doivent pas être déposés dans les poubelles avec les autres ordures ménagères. Les communes ont aménagés des points de collecte à cet effet. Veuillez vous renseigner auprès de votre administration communale ou régionale sur les possibilités de tri sélectif d'appareils hors d'usage.

Vous contribuerez ainsi au recyclage ou à d'autres formes de valorisation d'appareils en fin de cycle de vie, en vue de la protection de la santé publique et du respect de l'environnement.
