i-CON PICO - Máquina de soldar Ersa - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato i-CON PICO Ersa en formato PDF.
| Tipo de producto | Estación de soldadura |
| Marca | Ersa |
| Modelo | i-CON PICO |
| Potencia | 68 W |
| Tensión de alimentación | 220-240 V ~ 50/60 Hz o 110-120 V ~ 50/60 Hz |
| Rango de temperaturas | 150 a 450 °C (300 a 842 °F) |
| Temperatura predeterminada | 360 °C (680 °F) |
| Dimensiones de la estación (L x A x P) | 145 mm x 80 mm x 103 mm |
| Peso de la estación | 1 050 g |
| Soldador i-Tool pico | L x ø mango: 175 mm x 12 mm, peso 30 g (sin cable) |
| Soporte | Dimensiones 140 mm x 80 mm x 80 mm, peso 200 g |
| Funciones principales | Regulación de temperatura, pantalla digital doble, calibración, modo de espera temporizado, programación mediante tarjeta SD |
| Pantalla | Pantalla digital con temperatura real y consigna |
| Reemplazo del soldador | Soldador intercambiable (solo i-Tool pico) |
| Punta de soldadura | Cambiable, atornillar/desatornillar en la fijación |
| Calibración | Rango de calibración: -70 a +50 °C (-126 a +90 °F) |
| Modo de espera | Temporizador ajustable de 0 a 60 min (0 = desactivado) |
| Programación | Mediante tarjeta microSD (HC) para temperaturas fijas, bloqueo, etc. |
| Seguridad | Superficie caliente, apagado automático posible, instrucciones de quemaduras |
| Mantenimiento | Limpiar la punta regularmente, cambiar la punta desgastada |
| Códigos de error | Err7: apretar el elemento calefactor; Err8: reemplazar el elemento calefactor |
| Garantía | Los elementos calefactores y soldadores son piezas de desgaste excluidas de la garantía |
| Número de artículo (estación) | 0IC1300 |
| Número de artículo (soldador) | 0130CDK |
| Número de artículo (soporte) | 0A53 |
Preguntas frecuentes - i-CON PICO Ersa
Preguntas de los usuarios sobre i-CON PICO Ersa
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de soldar en formato PDF gratis! Encuentra tus instrucciones i-CON PICO - Ersa y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. i-CON PICO de la marca Ersa.
MANUAL DE USUARIO i-CON PICO Ersa
Despliegue la página
Aprire la pagina
Desdobre a página
См. на развороте
صفحة مطوبة
Dışa açılan sayfa
ページを開く
参阅展开页
페이지를 펼친다
kurtz ersa

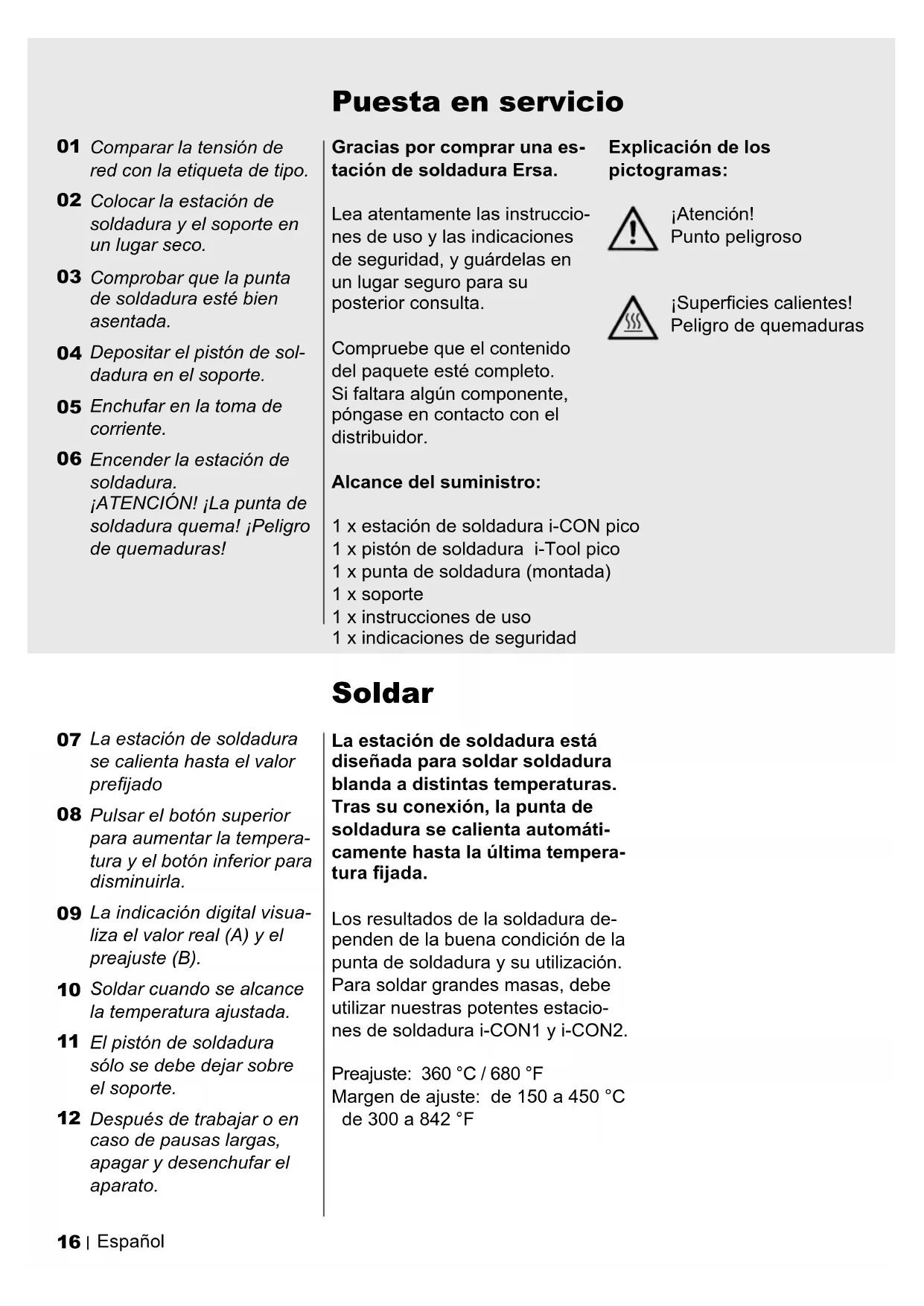

Español 16 Instrucciones de uso
01 Comparar la tensión de red con la etiqueta de tipo.
02 Colocar la estación de soldadura y el soporte en un lugar seco.
03 Comprobar que la punta de soldadura esté bien asentada.
04 Depositar el pistón de soldadura en el soporte.
05 Enchufar en la toma de corriente.
06 Encender la estación de soldadura.
¡ATENCIÓN! ¡La punta de soldadura quema! ¡Peligro de quemaduras!
Gracias por comprar una estación de soldadura Ersa.
Lea atentamente las instrucciones de uso y las indicaciones de seguridad, y guárdelas en un lugar seguro para su posterior consulta.
Compruebe que el contenido del paquete esté completo. Si faltara algún componente, póngase en contacto con el distribuidor.
Alcance del suministro:
1 x estación de soldadura i-CON pico
1 x pistón de soldadura i-Tool pico
1 x punta de soldadura (montada)
1 x soporte
1 x instrucciones de uso
1 x indicaciones de seguridad
Explicación de los pictogramas:
¡Atención! Punto peligroso
¡Superficies calientes! Peligro de quemaduras
Soldar
07 La estación de soldadura se calienta hasta el valor prefijado
08 Pulsar el botón superior para aumentar la temperatura y el botón inferior para disminuirla.
09 La indicación digital visualiza el valor real (A) y el preajuste (B).
10 Soldar cuando se alcance la temperatura ajustada.
11 El pistón de soldadura sólo se debe dejar sobre el soporte.
12 Después de trabajar o en caso de pausas largas, apagar y desenchufar el aparato.
La estación de soldadura está diseñada para soldar soldadura blanda a distintas temperaturas. Tras su conexión, la punta de soldadura se calienta automáticamente hasta la última temperatura fijada.
Los resultados de la soldadura dependen de la buena condición de la punta de soldadura y su utilización. Para soldar grandes masas, debe utilizar nuestras potentes estaciones de soldadura i-CON1 y i-CON2.
Preajuste: 360 °C / 680 °F
Margen de ajuste: de 150 a 450 °C de 300 a 842 °F
Cambio de la punta de soldadura
Con la estación de soldadura i-CON pico se pueden utilizar distintas puntas de soldadura. De este modo la estación de soldadura se puede ajustar a distintas áreas de uso. Véase la página 48.
El distribuidor Ersa pone a su disposición más puntas de soldadura.
Resumen descargable de las puntas estándar:
Resumen descargable de las puntas especiales:
13 Apagar la estación de soldadura y dejar enfriar la punta de soldadura hasta 40 °C / 104 °F.
14 Desenroscar la punta de soldadura del pistón de soldadura.
15 Sacar la punta de soldadura del pistón de soldadura.
16 Colocar la punta de soldadura deseada en el pistón de soldadura.
17 Fijar la punta de soldadura en el pistón de soldadura y comprobar que esté bien asentada.
18 Encender la estación de soldadura. ¡ATENCIÓN! ¡La punta de soldadura quema! ¡Peligro de que-maduras!
Calibrar la temperatura
Si la temperatura ajustada y la temperatura real de la punta de soldadura no es la misma, se puede calibrar la temperatura para volver a trabajar con temperaturas de soldadura exactas.
Preajuste: 0
Margen
de ajuste: de -70 a +50 °C
de -126 a +90 °F
19 Ajustar el valor nominal para la calibración en la estación de soldadura.
20 Determinar la temperatura real con un dispositivo digital de medición de temperatura.
21 Calcular la diferencia entre el valor nominal y el real.
22 Pulsar brevemente ambos botones para llamar el menú Calibrar.
23 Ajustar la temperatura con los botones según la diferencia.
24 Esperar cinco segundos para grabar el valor.
Tiempo en stand-by Pistón de soldadura Tarjeta SD
Después de un tiempo, el aparato disminuye la temperatura de soldadura para ahorrar energía.
Para salir del modo stand-by, pulsar el botón o dejar enfriar la punta de soldadura hasta aproximadamente 5 °C / 9 °F.
Preajuste: 5 min.
Margen
de ajuste: de 0 a 60 min.
0 = Desactivado
A Pulsar prolongadamente ambos botones para llamar el menú Tiempo en stand-by.
B Ajustar el tiempo en Stand-by con el botón (0 = Desactivado).
C Esperar cinco segundos para grabar el valor.
El pistón de soldadura se puede cambiar o alternar si se desea.
Sólo se deben utilizar pistones de soldadura con la denominación Ersa i-Tool pico.
El montaje del pistón de recambio funciona igual pero a la inversa de la secuencia de desmontaje descrita.
A Girar el dispositivo.
B Sacar el cable del pistón de soldadura de los soportes.
C Desenchufar en dirección a la superficie operativa.
La utilización de una tarjeta micro SD permite efectuar más ajustes mediante software:
- Tiempo y temperatura en stand-by
- Tiempo de apagado
- Función de bloqueo
- Visualización en °C o °F
- hasta 3 temperaturas fijas
- Funciones de energía asignables
Para obtener más información sobre el uso de la tarjeta micro SD (HC) diríjase a las instrucciones de software.
El software y las instrucciones puede descargarlos gratuitamente en el siguiente enlace:
http://www.ersa.com/pico
Códigos de error Datos técnicos
En caso de error aparece un código de error en la pantalla. El número en la denominación, Err' es la clave del tipo de error.
Los códigos 7 y 8 indican un error del elemento calefactor en el pistón de soldadura:
- Err7 Enchufar el elemento calefactor y pulsar la tecla.
- Err8 Cambiar el elemento calefactor
Encontrará más información en el siguiente enlace:
http://www.ersa.com/pico
Estación de soldadura i-CON pico:
Potencia:
Tensión de servicio:
Rango de temperatura:
Dimensiones L x An x Al:
Peso:
Pistón de soldadura i-Tool pico:
Dimensiones:
Peso:
Soporte:
Dimensiones L x An x Al:
Peso:
Nº pedido: 0IC1300
68 Watt
220 - 240 V \~ 50/60 Hz
110 - 120 V \~ 50/60 Hz
150 - 450 °C
300 - 842 °F
145 mm x 80 mm x 103 mm
1050 g
Nº pedido: 0130CDK
L x asa-ø / 175 mm x 12 mm
30 g (sin cable)
Nº pedido: 0A53
140 mm x 80 mm x 80 mm
200 g
Garantía
Los cuerpos calefactores y puntas de soldadura o de- soldadura presentan piezas gastadas que la garantía no cubre. Los defectos de ma- terial o fabricación se deben indicar con la comunicación del defecto y del recibo de compra antes del envío de la mercancía a devolver, que se debe certificar, y adjuntar en el envío de devolución de la mercancía.
Ersa ha elaborado estas instrucciones de uso con gran esmero. Sin embargo no se puede asumir ninguna garantía en relación con el contenido, la integridad y la calidad de los datos de estas instrucciones. El contenido se actualiza y se ajusta a las circunstancias actuales. Todos los datos publicados en estas instrucciones de uso así como la información sobre productos y procedimientos lo hemos dispuesto a conciencia utilizando los recursos técnicos más modernos. Esta información no es vinculante y no exime al usuario de una comprobación bajo su propia responsabilidad antes de usar el aparato. No asumimos ninguna responsabilidad sobre los daños de derechos de protección a terceros por las utilizaciones y métodos sin la previa aprobación expresa y por escrito. Queda reservado el derecho a realizar modificaciones técnicas para mejorar el producto.
En el marco de las posibilidades legales queda excluida la responsabilidad por daños directos e indirectos y daños a terceros que resulten de la adquisición de este producto.
Todos los derechos reservados. Las presentes instrucciones de uso, aun compendiosamente, no se pueden reproducir, transferir o traducir a otro idioma sin la autorización por escrito de Ersa GmbH.
Eliminación
Cumple la directiva 2002/96/EG del Parlamento Europeo y el Consejo del 27/01/2003 so-
bre aparatos viejos eléctricos y electrónicos.
Los productos marcados con el símbolo del cubo de basura tachado no se pueden desechar con los residuos urbanos sin separar. Los municipios ponen a disposición puntos de recogida especiales. Infórmese en el ayuntamiento o la administración competente sobre las posibilidades disponibles para la recogida separada de aparatos viejos.
Con ello contribuirá al reciclaje u otros modos de utilización de aparatos viejos para preservar nuestro medio ambiente y la salud humana.
