제품 유형	납땜 스테이션
브랜드	Ersa
모델	i-CON PICO
전력	68 W
전원 전압	220-240V ~ 50/60Hz 또는 110-120V ~ 50/60Hz
온도 범위	150~450°C (300~842°F)
기본 설정 온도	360°C (680°F)
스테이션 크기 (가로 x 높이 x 깊이)	145mm x 80mm x 103mm
스테이션 무게	1,050g
i-Tool pico 납땜 인두	길이 x 손잡이 직경: 175mm x 12mm, 무게 30g (케이블 제외)
거치대	크기 140mm x 80mm x 80mm, 무게 200g
주요 기능	온도 제어, 이중 디지털 디스플레이, 교정, 타이머 대기 모드, SD 카드 프로그래밍
디스플레이	실제 온도와 설정 온도를 표시하는 디지털 화면
인두 교체	교체 가능한 인두 (i-Tool pico 전용)
납땜 팁	교체 가능, 고정부에서 나사로 조이거나 풀기
교정	교정 범위: -70~+50°C (-126~+90°F)
대기 모드	0~60분 조정 가능한 타이머 (0=비활성화)
프로그래밍	마이크로 SD 카드(HC)를 통해 고정 온도, 잠금 등 설정
안전	뜨거운 표면, 자동 전원 차단 가능, 화상 주의
유지 관리	정기적으로 팁 청소, 마모된 팁 교체
오류 코드	Err7: 발열체 조임; Err8: 발열체 교체
보증	발열체와 인두는 소모품으로 보증에서 제외됩니다.
제품 번호 (스테이션)	0IC1300
제품 번호 (인두)	0130CDK
제품 번호 (거치대)	0A53

자주 묻는 질문 - i-CON PICO Ersa

i-CON PICO 스테이션의 기본 온도는 얼마인가요?

기본 설정 온도는 360°C(680°F)입니다. 150~450°C 사이에서 조정할 수 있습니다.

납땜 팁을 어떻게 교체하나요?

스테이션을 끄고 팁이 약 40°C로 식을 때까지 기다리세요. 고정부에서 팁을 풀어 제거한 후 새 팁을 단단히 조이세요.

화면에 Err7 또는 Err8이 표시되면 어떻게 해야 하나요?

Err7은 발열체가 제대로 고정되지 않았음을 의미합니다. 다시 조이세요. Err8은 발열체에 결함이 있어 교체해야 함을 나타냅니다.

온도를 어떻게 조정하나요?

화살표 버튼을 사용하세요: 위쪽 버튼을 누르면 증가, 아래쪽 버튼을 누르면 감소합니다. 화면에 실제 온도와 설정 온도가 표시됩니다.

대기 모드를 어떻게 활성화하나요?

두 버튼을 길게 눌러 메뉴를 엽니다. 버튼을 사용하여 시간을 0~60분으로 설정합니다(0=비활성화). 5초 동안 기다리면 저장됩니다.

이 스테이션에 SD 카드를 사용할 수 있나요?

네, 마이크로 SD 카드(HC)를 사용하면 추가 기능(온도, 대기 시간, 잠금, °C/°F 표시 등)을 프로그래밍할 수 있습니다. Ersa 웹사이트에서 소프트웨어를 다운로드하세요.

온도를 어떻게 교정하나요?

교정 설정 온도를 조정하고, 온도계로 실제 온도를 측정하여 차이를 계산한 후, 두 버튼을 짧게 눌러 교정 메뉴를 엽니다. 버튼으로 조정하고 5초 동안 기다리세요.

스테이션의 크기와 무게는 어떻게 되나요?

스테이션 크기는 145 x 80 x 103mm이고 무게는 1,050g입니다. i-Tool pico 인두는 손잡이 길이 175mm, 직경 12mm, 무게 30g(케이블 제외)입니다.

납땜 인두는 교체 가능한가요?

네, 인두를 다른 i-Tool pico(참조 0130CDK)로 교체할 수 있습니다. 설명서의 분해 지침을 따르세요.

포장에 포함된 액세서리는 무엇인가요?

포장에는 i-CON pico 스테이션, 팁이 장착된 i-Tool pico 인두, 거치대, 사용 설명서 및 안전 지침이 포함되어 있습니다.

사용 설명서 i-CON PICO Ersa

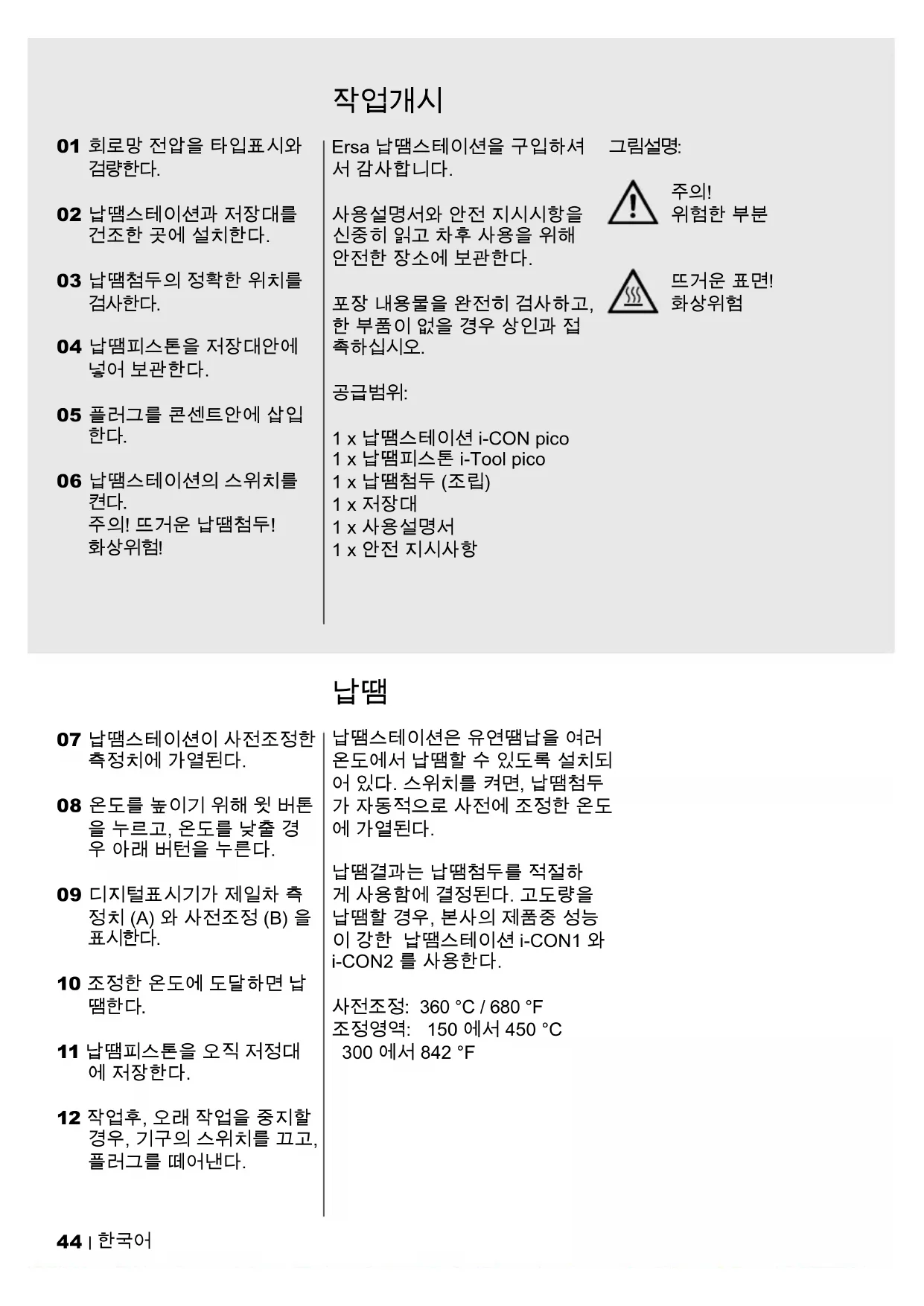

01 회로망 전압을 타입표시와 검량한다.
02 납댐스테이션과 저장대를 건조한 곳에 설치한다.
03 납댐첨두의 정확한 위치를 검사한다.
04 납댐피스톤을 저장대안에 넣어 보관한다.
05 플러그를 콘센트안에 삽입 한다.
06 납댐스테이션의 스위치를 컨다. 주의! 뜨거운 납댐첨두! 화상위험!

Ersa 납댐스테이션을 구입하면서 감사합니다.

사용설명서와 안전 지시사항을 신중히 읽고 차후 사용을 위해 안전한 장소에 보관한다.

포장 내용물을 완전히 검사하고, 한 부품이 없을 경우 상인과 접 촉하십시오.

공급범위:

1 x 납댐스테이션 i-CON pico
1 x 납喵피스톤 i-Tool pico
1 x 납댐첨두 (조립)
1 x 저장대
1x사용설명서
1x안전 지시사항

그림설명:

주의! 위험한 부분

뜨거운 표면! 화상위험

납 dz

07 납댐스테이션이 사전조정한 측정치에 가열된다.
08 온도를 높이기 위해 웃 버튼을 누르고, 온도를 낮출 경우 아래 버턴을 누른다.
09 디지털표시기가 제일차 측정치 (A) 와 사전조정 (B) 을 표시한다.
10 조정한 온도에 도달하면 납 땐한다.
11 납댐피스톤을 오직 저정대 에 저장한다.
12 작업후, 오래 작업을 중지할 경우, 기구의 스위치를 끄고, 플러그를 떼어낸다.

납댐스테이션은 유연댐납을 여러 온도에서 납댐할 수 있도록 설치되어 있다. 스위치를 켜면, 납댐첨두가 자동적으로 사전에 조정한 온도에 가열된다.

납댐결과는 납댐첨두를 적절하게 사용함에 결정된다. 고도량을 납댐할 경우, 본사의 제품중 성능이 강한 납댐스테이션 i-CON1 와 i-CON2 를 사용한다.

사전조정: 360 °C / 680 °F 조정영역: 150 에서 450 °C 300 에서 842 °F

납댐첨두를 교환한다

상이한 납댐첨두를 i-CON pico 납댐스테이션과 사용할 수 있다. 납댐스테이션은 상이한 사용분 야에 적응된다. 페이지 48 참조.

더 다른 납댐첨두는 Ersa 상인 에게 문의.

표준 첨두의 다운로드 개관:

13 납댐스테이션의 스위치를 끄고, 납 dém첨두를 약 40 °C / 104 °F 로 냉각시킨다.

14 납댐피스톤의 납 dém첨두 모서리를 나사로 짓다.

15 납댐첨두를 납댐피스톤에서 떼어낸다.

16 원하는 납댐첨두를 납댐피스톤에 세워 장치한다.

17 납噺첨두 모서리를 납噺피스톤에 부착시키고, 정확한 위치를 검사한다.

18 납댐스테이션의 스위치를 컨다. 주의! 뜨거운 납댐첨 두! 화상위험!

온도의 눈금을 표시한다

사전조정한 온도가 실제 온도와 일치하지 않으면, 다시 정확한 납peech온도로 작업하기 위해 온도의 눈금을 표시할 수 있다.

사전조정: 0 조정영역: -70 에서 +50 °C -126 에서 +90 °F

19 납댐스테이션에 표준치의 눈금을 조정한다.

20 실제온도를 디지털온도기로 조정한다.

21 표준치와 제일차 측정치의 오차를 계산한다.

22 눈금표시 메뉴를 호출하기 위해 두 버턴을 잠시 누른다.

23 온도를 적절하게 버턴을 눌러 오차에 조정한다.

24 측정치를 촉적하기 위해 5초간 기다린다.

스텐드-바이 시간 납댐피스톤

SD-카드

약간 시간이 경과한 후 기구는 에너지를 절약하기 위해 납댐온 도를 낮춘다.

스텐드-바이를 끝내기 위해, 버턴을 누르거나 혹은 낱 dém첨두를 약 5 °C / 9 °F 로 냉각시킨다.

사전조정: 5 분 조정영역: 0 에서 60 분 0 = 끝“

A 스텐드-바이 시간을 호출하기 위해 약간 더 오래 두 버턴을 누른다.
B 스텐드-바이 시간을 버턴으로 적응시킨다 (0 = 끝).
C 측정치를 촉적하기 위해 5초간 기다린다.

필요한 경우 납댐피스톤을 대체 하거나 교환할 수 있다.

오직 Ersa i-tool pico 표시가 있는 납댐피스톤을 사용해야 한다.

교환피스톤의 조립은 뒷쪽으로 기술된 해체순서와 유사하게 작동된다.

A 기구를 옆쪽으로 돌린다.
B 납喵피스톤의 케이블을 고정대에서 떼어 낸다.
C 플러그를 사용면적 방향으로 데어 낸다.

미크로 SD 카드 사용은 소프트 왜어를 통해 더 다른 조정을 허락한다:

-스텐드-바이 온도 & 시간
- 폐쇄 시간
- 폐쇄 기능
-°C 혹은 °F 로 표시
-3 확정 온도
-지정된 에너지기능

미크로 SD (HC) 카드 사용에 관한 정보는 소프트왜어-설명서를 참조.

소프트왜어와 설명서는 무료 로 아래 링크에서 다운로드할 수 있다:

http://www.ersa.com/pico

오류-코드

오류가 생길 경우, 표시시에 오류코드가 나타난다. ,오류‘ 표시위의 번호가 나타난 오류를 표시한다.

코드 7과 8은 납댐피스톤의 가열성분의 오류를 표시한다:

-Err7 가열성분을 넣고, 버턴을 누른다.

-Err8 가열성분을 교환한다

더 다른 정보는 아래 링크에서 다운로드:

http://www.ersa.com/pico

기술 데이터

납댐스테이션 i-CON pico:

성능:

작업전압:

온도영역:

측정 길이 x 넓이 x 높이:

무게:

납喵피스톤 i-tool pico:

측정:

무게:

저장대:

측정 길이 x 넓이 x 높이:

무게:

주문 번호: 0IC1300

68 왯트

220 - 240 V \~ 50/60 Hz

110 - 120 V \~ 50/60 Hz

150 - 450 °C

300 - 842 °F

145 mm x 80 mm x 103 mm

1050 g

주문 번호: 0130CDK

길이 x 잡음-∅/175mm×12mm

30 g(케이블 없이)

주문 번호: 0A53

140 mm x 80 mm x 80 mm

200 g

보장

가열체와 납댐, 경우에 따라서 납댐첨두가 폐쇄부분에 속하지만 보장되지는 않습니다. 자료와 제조중 손상된 물질에 관한 결함 사항을 알려 주어야 하고, 구입품 반송 전에 구입영수증을 확인하여 보여주고, 반송제품에 동봉해야 합니다.

Ersa 회사는 이 사용설명서를 신중하게 제작했지만, 그럼에도 불구하고 내용, 완벽성, 설명의 질에 관해 책임을 지지 않습니다. 내용은 아주 명확하고, 현재 실정에 적응한 내용입니다. 이 사용설명서에 기술된 모든 자료와 제품, 제조과정에 관한 설명은 최현대 기술적인 도움을 통해 최고도의 지식을 통고합니다. 이 설명내용은 책임이 없고, 사용자가 기구 사용전에 검사해야 하는 책임이 지워집니다. 본 회사는 제 삼자가 사전에 명확한 서류 확인없이 기구를 사용할 경우, 처리과정중에 생기는 상처보호에 관해 책임을 지지 않습니다. 제품향상때문에 기술적인 변경사항이 있음을 보류합니다.

법적인 테두리에서, 이 제품을 구입해서 생기는 직접적인 손상, 결과손상, 제삼자 손상에 관한 보장이 전혀 없습니다.

모든 권한이 보류됩니다. 제시된 사용설명서의 부분을 Ersa 회사의 서류을 통한 허락없이는 복사하거나, 양도할 수 없고, 다른 언어로 번역할 수 없습니다.

제거

유럽연맹 의회와 평 의회가 2003년 1월 27일 가결한 2002/96/EG 전자, 전기제품에 관한 규

정에 준수.

삭제된 쓰레기통 상징이 표시된 제품을 분류하지 않은 거주지 쓰레기와 함께 제거해서는 안됩니다. 관청은 이 제거물을 위해 수집처를 마련하였습니다. 제거할 기구를 제거하기 전에, 시청, 관할지역 관청에서 제거물 분리 수집처에 관해 문의하십시오.

귀하는 이를 통해 제거물 기구의 재이용에 기여하며 그리고 다른 방도를 통해 이 기구를 여러 목적으로 이용하여 환경과 사람의 건강보호에 기여 합니다.
