i-CON PICO - 焊接机 Ersa - 免费用户手册
免费查找设备手册 i-CON PICO Ersa PDF格式.
| 产品类型 | 焊接台 |
| 品牌 | Ersa |
| 型号 | i-CON PICO |
| 功率 | 68 瓦 |
| 电源电压 | 220-240 伏 ~ 50/60 赫兹 或 110-120 伏 ~ 50/60 赫兹 |
| 温度范围 | 150 至 450 °C (300 至 842 °F) |
| 默认设定温度 | 360 °C (680 °F) |
| 主机尺寸 (长 x 高 x 深) | 145 毫米 x 80 毫米 x 103 毫米 |
| 主机重量 | 1 050 克 |
| 烙铁 i-Tool pico | 手柄长度 x 直径: 175 毫米 x 12 毫米, 重量 30 克 (不含线缆) |
| 支架 | 尺寸 140 毫米 x 80 毫米 x 80 毫米, 重量 200 克 |
| 主要功能 | 温度调节, 双数字显示, 校准, 定时休眠, SD卡编程 |
| 显示 | 数字屏幕显示实际温度和设定温度 |
| 烙铁更换 | 可更换烙铁 (仅 i-Tool pico) |
| 烙铁头 | 可更换, 通过固定件旋紧/旋松 |
| 校准 | 校准范围: -70 至 +50 °C (-126 至 +90 °F) |
| 休眠模式 | 可调节定时器 0 至 60 分钟 (0 = 关闭) |
| 编程 | 通过 micro SD (HC) 卡设置固定温度、锁定等功能 |
| 安全 | 高温表面, 可自动关机, 注意烫伤 |
| 维护 | 定期清洁烙铁头, 更换磨损的烙铁头 |
| 错误代码 | Err7: 拧紧加热元件; Err8: 更换加热元件 |
| 保修 | 加热元件和烙铁为易损件, 不在保修范围内 |
| 产品编号 (主机) | 0IC1300 |
| 产品编号 (烙铁) | 0130CDK |
| 产品编号 (支架) | 0A53 |
常见问题 - i-CON PICO Ersa
用户关于以下问题的提问 i-CON PICO Ersa
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 焊接机 免费PDF格式！查找您的手册 i-CON PICO - Ersa 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 i-CON PICO 品牌 Ersa.
用户手册 i-CON PICO Ersa

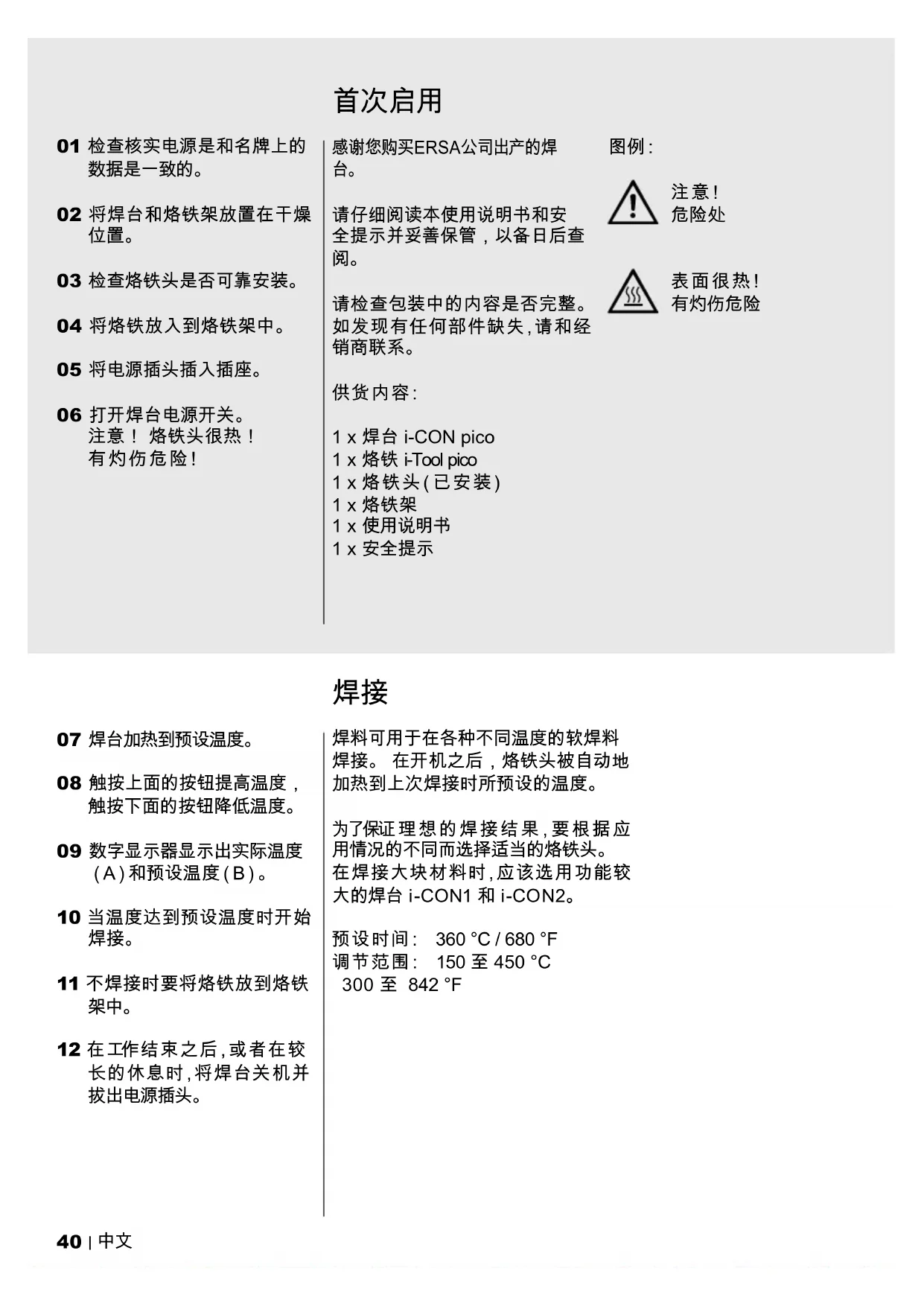

01 检查核实电源是和名牌上的数据是一致的。
02 将焊台和烙铁架放置在干燥位置。
03 检查烙铁头是否可靠安装。
04 将烙铁放入到烙铁架中。
05 将电源插头插入插座。
06 打开焊台电源开关。
注意！烙铁头很热！
有灼伤危险！
感谢您购买ERSA公司出产的焊台。
请仔细阅读本使用说明书和安全提示并妥善保管，以备日后查阅。
请检查包装中的内容是否完整。如发现有任何部件缺失,请和经销商联系。
供货内容：
1 x 焊台 i-CON pico
1 x 烙铁 i-Tool pico
1×烙铁头(已安装)
1×烙铁架
1 x 使用说明书
1 x 安全提示
图例：
注意！危险处
表面很热！有灼伤危险
焊接
07 焊台加热到预设温度。
08 触按上面的按钮提高温度，触按下面的按钮降低温度。
09 数字显示器显示出实际温度 (A) 和预设温度 (B)。
10 当温度达到预设温度时开始焊接。
11 不焊接时要将烙铁放到烙铁架中。
12 在工作结束之后,或者在较长的休息时,将焊台关机并拔出电源插头。
焊料可用于在各种不同温度的软焊料焊接。在开机之后，烙铁头被自动地加热到上次焊接时所预设的温度。
为了保证理想的焊接结果,要根据应用情况的不同而选择适当的烙铁头。 在焊接大块材料时,应该选用功能较大的焊台 i-CON1 和 i-CON2。
预设时间： 360^ C / 680^ F
调节范围：150 至 450 ℃
300 至 842 °F
更换烙铁头
在焊台 i-CON pico 可以使用不同的烙铁头。这样可以将焊台用于不同要求的使用场合。 请参阅地48页。
其它烙铁头请向ERSA经销商购买。
下载标准烙铁头的概览：
13 将焊台关机，使焊台冷却到约为 40^ C / 104^ F。
14 旋动烙铁上的滚花螺母。
15 将烙铁头从烙铁取下。
16 在烙铁安装所需的烙铁头。
17 用滚花螺母将烙铁头固定到烙铁上, 注意正确的安装位置。
18 打开焊台电源开关。注意！烙铁头很热！有灼伤危险！
校准温度
如果所预设的温度和烙铁头的实际温度不相符，可以对温度进行校准，以便确保准确地采用所需的温度焊接。
预设时间：0
调节范围：-70至 +50^ - 126至 +90^
19 设置焊台校准的额定值。
20 用数码测温仪测量实际温度。
21 计算额定温度和实际温度之间的差值。
22 同时短暂触按两个按钮，调出校准菜单。
23 用两个按钮根据计算出的差值调节温度。
24 等待五秒钟,以便调节值得到保存。
待机时间 烙铁
为了省电,如果在一可设置的时间段内不适用烙铁,焊台自动地降低烙铁温度。
触按任何按钮后，或者烙铁头的温度降低约 5^/9^ 时，焊台即退出待机状态。
预设时间：5分钟 调节范围：0 至 60 分钟 0 = 关闭
A 同时触按两个按钮较长时间,调出待机时间菜单。
B 用按钮调节待机时间 (0=关闭)。
C 等待五秒钟, 以便调节值得到保存。
必要时可以更换烙铁。
只能使用带有ERSA i-Tool pico的烙铁。
安装烙铁和拆卸烙铁的过程相似，但采用相反的顺序。
A 将焊台转到侧面。
B 将烙铁的电线从线夹中拔出。
C 向操作面方向拔出插头。
SD卡
使用micro SD卡可以通过软件进行功能设置：
- 待机温度和时间
- 关机时间
- 锁定功能
- 以°C或°F为单位显示温度
- 可用3个固定温度
- 可分配的节能功能
关于使用micro SD卡的详情,请参阅软件使用说明。
软件及其使用说明可以在以下网址下载：
http://www.ersa.com/pico
故障代码
在发生故障的情况下,显示屏上出现故障代码。和“Err”字样同时出现的号码对发生的故障作出提示。
代码7和代码8表示烙铁的加热元件发生故障：
- Err7 插入加热元件并触按按钮。
- Err8 更换加热元件
了解更多信息,请访问以下网址:
http://www.ersa.com/pico
技术数据
焊台 i-CON pico :
功率：
工作电压：
温度范围：
尺寸 长x宽x高：
重量：
订购号：0IC1300
68 瓦
220 - 240 V \~ 50/60 Hz
110 - 120 V \~ 50/60 Hz
150 - 450 °C
300 - 842 °F
145 mm x 80 mm x 103 mm
1050 克
烙铁 i-Tool pico :
尺寸：
重量：
烙铁架：
尺寸 长x宽x高：
重量：
订购号：0130CDK
长 x 手柄直径 / 175 mm x 12 mm
30 克(不含电线)
订购号：0A53
140 mm x 80 mm x 80 mm
200 克
质量保证
加热体、烙铁头和解焊烙铁头属于易损件，因此不属于保修范围。所有退货必须提供材料和生产缺陷的书面说明及确认的购货发票。
在法律许可的范围内，我们对由于购买本产品而造成的直接损失、后继损失和第三方损失不负任何责任。
本使用说明书是ERSA公司认真编写的。但是，我们不保证其中内容的正确性和完整性。说明书中的内容在不断地维护之中，并可根据当前情况而调整。
版权所有。在未事先征得ERSA GmbH公司书面同意的情况下,不得对使用说明书或其中的任一部分进行转让、复制、传播或翻译为其它语言。
在本使用说明书中公布的资料有关产品和程序步骤的详述，是在最现代技术下由我们的知识和能力所确定的。但这些说明仅供参考并不具备约束力，不能免除用户在使用之前自行检查设备的责任。我们对未事先表明和书面确认的使用第三方专利的侵权行为不承担任何责任。我们保留为了产品的改进而进行技术修改的权利。
报废处理
对焊台的报废处理，要根据欧洲议会和欧盟理事会在2003年1月27日颁布的关于废旧电子设备和电
器设备处理的2002/96/EG指令执行。
如果产品上带有垃圾桶上打叉的标记，则不能将产品和没有分类的生活垃圾一道处理。各地政府为此设有专门的收集点。关于废旧焊台的回收处理的详情，请您向您所在的市政府了解。
适当的报废处理不仅可以对废旧设备的材料回收利用，而且还可以起到保护环境和人体健康的作用。
